NÁVOD K OBSLUZE FIMB 20 K.A IX (EE) INDESIT

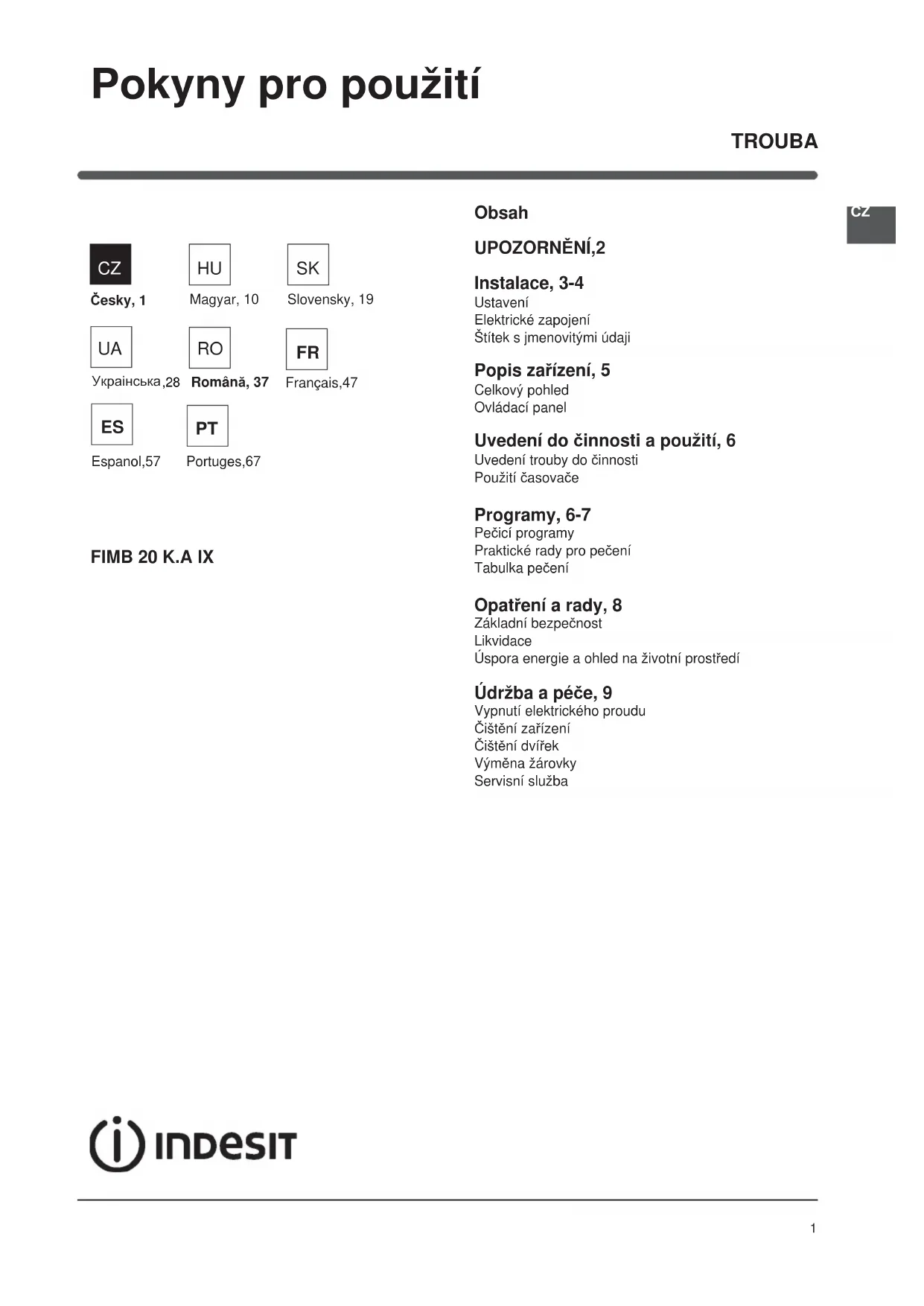

Obsah UPOZORNċNÍ,2 Instalace, 3-4 Ustavení Elektrické zapojení Štítek s jmenovitými údaji Popis zaĜízení, 5 Celkový pohled Ovládací panel Uvedení do þinnosti a použití, 6 Uvedení trouby do þinnosti Použití þasovaþe Programy, 6-7 Peþicí programy Praktické rady pro peþení Tabulka peþení OpatĜení a rady, 8 Základní bezpeþnost Likvidace Úspora energie a ohled na životní prostĜedí Údržba a péþe, 9 Vypnutí elektrického proudu ýištČní zaĜízení ýištČní dvíĜek VýmČna žárovky Servisní služba Pokyny pro použití Magyar, 10

• UPOZORNċNÍ: Toto zaĜízení a jeho pĜístupné þásti dosahují bČhem použití velmi vysoké teploty.

• Je tĜeba dávat pozor a zabránit styku s topnými þlánky.

• Udržujte dČti mladší 8 let v dostateþné vzdálenosti, pokud nejsou pod neustálým dohledem.

• Toto zaĜízení mohou používat dČti od 8 let a osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby bez zkušeností a znalostí, které se nacházejí pod náležitým dohledem nebo které byly pouþeny ohlednČ použití zaĜízení bezpeþným zpĤsobem a které si uvČdomují související nebezpeþí. DČti si nesmí hrát se zaĜízením. DČti nesmí provádČt operace þištČní a údržby bez dohledu.

• K þištČní sklenČných dvíĜek trouby nepoužívejte abrazivní výrobky ani ostré kovové špachtle, protože by mohly poškrábat povrch a zpĤsobit tak prasknutí skla.

• Nikdy nepoužívejte k þištČní zaĜízení vysokotlaký parní þistiþ. UPOZORNċNÍ UPOZORNĚNÍ: Před výměnou žárovky se ujistěte, že je zařízení vypnuté, aby se za- bránilo možnosti zásahu elektrickým pro- udem.

! Pøi vložení møížky se ujistìte, že se doraz nachází v zadní èásti prohlo- ubeniny a je obrácen smìrem nahoru

Instalace ! Je velice dĤležité tento návod uschovat, aby jej bylo možné kdykoli konzultovat. V pĜípadČ prodeje, odevzdání zaĜízení nebo pĜi stČhování se ujistČte, že návod zĤstane spolu se zaĜízením, aby mohl informovat nového vlastníka o þinnosti a pĜíslušných upozornČních. ! PozornČ si pĜeþtete uvedené pokyny: Jsou zdrojem dĤležitých informací, týkajících se instalace, použití a bezpeþnosti. Ustavení ! Obaly nejsou hraþkami pro dČti a je tĜeba je odstranit v souladu s normami pro separovaný sbČr odpadu (viz OpatĜení a rady). ! Instalace musí být provedena odbornČ kvali¿ kovaným personálem podle uvedených pokynĤ. NesprávnČ provedená instalace mĤže zpĤsobit škody na majetku a ohrožení zdraví osob a zvíĜat. VestavČní K zajištČní správné þinnosti zaĜízení je tĜeba, aby mČl nábytek, do kterého bude zaĜízení vestavČno, vhodné vlastnosti:

• Panely sousedící s troubou musí být z materiálu odolného vĤþi teplu;

• v pĜípadČ nábytku z dýhovaného dĜeva se musí použít lepy, které jsou odolné vĤþi teplotám do 100 °C;

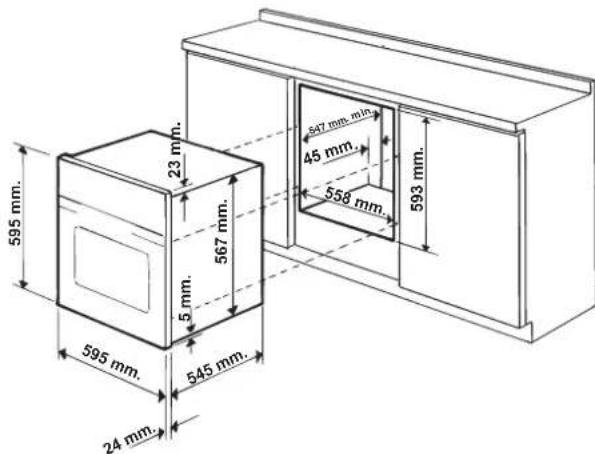

• pĜi vestavČní trouby, v pĜípade vestavČní pod stùl (viz obrázek) i v pĜípadČ vestavČní do skøíòového sloupu je tĜeba, aby mČl nábytek, do kterého bude zaĜízení vestavČno, následující rozm Čry: ! Po vestavČní zaĜízení nesmí být umožnČn dotek elektrických þástí. Údaje o spotĜebČ, uvedené na štítku s jmenovitými údaji, byly namČĜeny pĜi tomto druhu instalace. Ventilace Aby byla zajištČna vhodná ventilace, je tĜeba odstranit zadní stČnu úložného prostoru. Doporuþuje se nainstalovat troubu tak, aby se opírala o dvČ dĜevČné lišty nebo o rovnou plochu s otvorem nejménČ 45 x 560 mm (viz obrázky). VystĜedČní a upevnČní UpevnČní zaĜízení k nábytku: OtevĜete dvíĜka trouby a zašroubujte 4 šrouby do dĜeva do 4 otvorĤ v obvodovém rámu. ! Všechny souþásti, které zaruþují bezpeþnost, je tĜeba upevnit tak, aby je nebylo možné odstranit bez použití nástroje. 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm.45 mm 558 mm. 547 mm . m in. 560 mm. 45 mm.4

Elektrické zapojení ! Trouby vybavené trojžilovým napájecím kabelem jsou uzpĤsobeny pro þinnosti se stĜídavým proudem, napČtím a frekvencí uvedenými na štítku s jmenovitými údaji (viz pod). Montáž napájecího kabelu

1. OtevĜete svorkovnici,

a to tak, že šroubovákem nadzvednete boþní lamely krytu: potáhnČte a otevĜete kryt (viz obrázek).

2. PĜíprava napájecího

kabelu: Odšroubujte šroub kabelové pĜíchytky a tĜi šrouby kontaktĤ L-N- a poté upevnČte vodiþe pod hlavy šroubĤ. Dodržujte pĜitom barevné oznaþení vodiþĤ – Modrý (N), HnČdý (L), Žlutozelený (viz obrázek).

3. UpevnČte kabel do

pĜíslušné kabelové pĜíchytky.

svorkovnice. PĜipojení napájecího kabelu do elektrické sítČ Na kabel namontujte normalizovanou zástrþku, vhodnou pro proudový odbČr, který je uveden na štítku s jmenovitými údaji (viz na boku). V pĜípadČ pĜímého zapojení do sítČ je tĜeba mezi zaĜízení a síĢ zapojit omnipolární stykaþ s minimální rozpínací vzdáleností kontaktĤ 3 mm, vhodný pro daný proudový odbČr a vyhovující platným normám (zemnicí vodiþ nesmí být stykaþem pĜerušen). Napájecí kabel musí být umístČn tak, aby teplota žádné jeho þásti nepĜesáhla teplotu prostĜedí o 50 °C. ! Pracovník, který provádí instalaci, odpovídá za správnost elektrického zapojení a za dodržení bezpeþnostních norem. PĜed zapojením se ujistČte, že:

• Je zásuvka ĜádnČ uzemnČna a odpovídá zákonným pĜedpisĤm;

• je zásuvka schopna snášet proudový odbČr odpovídající maximálnímu výkonu zaĜízení, uvedenému na štítku s jmenovitými údaji (viz níže);

• se napájecí napČtí pohybuje v rozmezí uvedeném na štítku s jmenovitými údaji (viz níže);

• je zásuvka kompatibilní se zástrþkou zaĜízení. V opaþném pĜípadČ vymČĖte zásuvku nebo zástrþku; nepoužívejte prodlužovací kabely ani rozvodky. ! Po ukonþení instalace zaĜízení musí zĤstat elektrický kabel a elektrická zásuvka snadno pĜístupné. ! Kabel se nesmí ohýbat ani stlaþovat. ! Kabel musí být pravidelnČ kontrolován a dle potĜeby vymČnČn výhradnČ autorizovanými techniky (viz Servisní služba). ! Firma neponese žádnou odpovČdnost za nedodržení tČchto pĜedpisĤ.

ŠTÍTEK S JMENOVITÝMI ÚDAJI

Rozmě ry šířka 43,5 cm výška 32 cm hloubka 43,5 cm Objem 62 l Elektrické zapojení napě tí 220-240V ~ 50/60Hz (viz štítek s jmenovitými údaji), maximální příkon 2250 W

Smě rnice 2002/40/ES o označ ování elektrických trub. Norma EN 50304 Energetická spotřeba Prohlášení o třídě Přiroz ená konvekce – funkce ohřevu: Klasický ohřev. Toto zařízení je ve shodě s následujícími smě rnicemi Evropské unie: 2006/95/EHS z 12.12.2006 (Nízké napě tí) v platném zně ní - 2004/108/EHS z 15.12.2004 (Elektromagnetická kompatibilita) v platném zně ní - 93/68/EHS z 22.07.1993 v platném zně ní. 2002/96/ES v platném zně ní.5

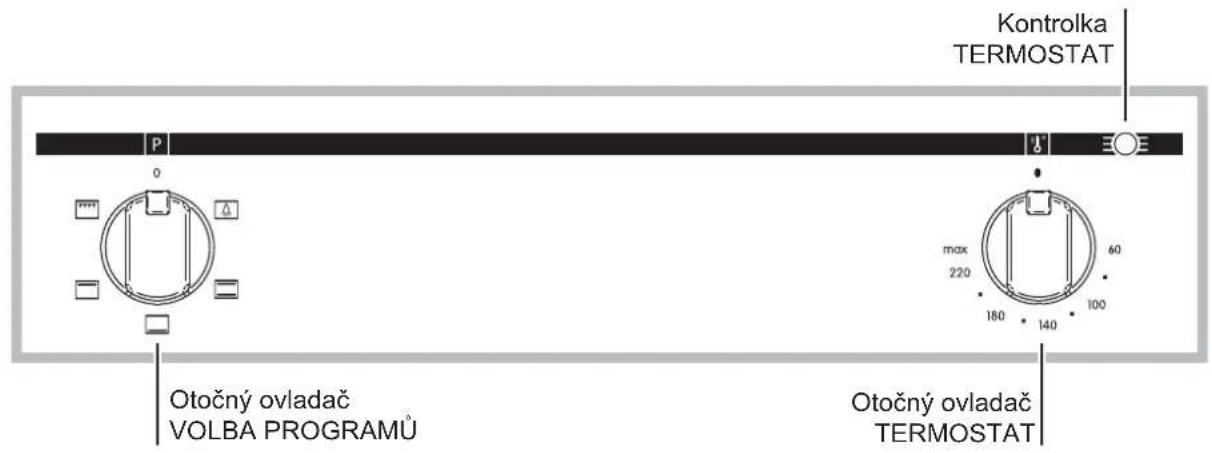

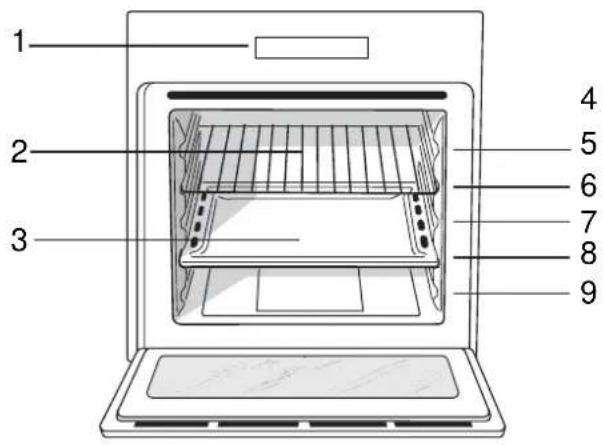

Popis zaĜízení Celkový pohled Ovládací panel Otočný ovladač VOLBA PROGRAMŮ Otočný ovladač TERMOSTAT Kontrolka TERMOSTAT

3. Peþící plech nebo plech zachycující odkapávající

4. Vodicí LIŠTY jednotlivých úrovní

! PĜi prvním zapnutí vám doporuþujeme, abyste nechali troubu bČžet naprázdno pĜibližnČ na pĤl hodiny s termostatem nastaveným na maximu a se zavĜenými dvíĜky. Poté vypnČte troubu, zavĜete dvíĜka trouby a vyvČtrejte místnost. Zápach, který ucítíte, je zpĤsoben vypaĜováním látek použitých na ochranu trouby. Uvedení trouby do þinnosti

1. Zvolte požadovaný peþicí program prostĜednictvím

otoþného ovladaþe VOLBA PROGRAMģ.

2. Zvolte požadovanou teplotu otáþením otoþného

ovladaþe TERMOSTAT. Seznam druhĤ peþení a pĜíslušných doporuþených teplot je možné konzultovat v Tabulce peþení (viz Programy).

3. Rozsvícená kontrolka TERMOSTAT poukazuje na

to, že probíhá ohĜev na nastavenou teplotu.

4. BČhem peþení je vždy možné:

- MČnit peþicí program prostĜednictvím otoþného ovladaþe VOLBA PROGRAMģ; - mČnit teplotu prostĜednictvím otoþného ovladaþe TERMOSTAT; - pĜerušit peþení pĜetoþením otoþného ovladaþe VOLBA PROGRAMģ do polohy “0”. ! Nikdy nepokládejte na dno trouby žádné pĜedmČty, protože by mohlo dojít k poškození smaltu. ! Nádoby pokaždé pokládejte na dodaný rošt. Chladicí ventilace NČkteré modely jsou vybaveny ventilátorem, umožĖujícím snížit okolní teplotu. Tento vytváĜí proud vzduchu, který vystupuje mezi ovládacím panelem a dvíĜky trouby. ! Po ukonþení peþení zĤstane ventilátor v provozu, dokud trouba dostateþnČ nevychladne. OsvČtlení trouby RozsvČcuje se otoþením otoþného ovladaþe VOLBA PROGRAMģ do polohy . Po provedení volby peþícího programu zĤstane rozsvícený. Uvedení do þinnosti a použití Peþicí programy ! Pro všechny programy je možné nastavit speci¿ ckou teplotu mezi 60 °C a MAX. kromČ:

• GRILU (doporuþuje se pouze nastavení na hodnotu MAX.); Program KLASICKÁ TROUBA Budou aktivovány dva topné þlánky, spodní a horní. PĜi klasickém peþení je lépe používat pouze jednu úroveĖ: Výsledkem použití více úrovní je nerovnomČrné rozložení teploty. Program TROUBA NA MOUýNÍKY Slouží k zapnutí spodního topného þlánku. Tato funkce je urþena pro pĜípravu choulostivých pokrmĤ, zejména mouþníkĤ, které vyžadují kynutí; kynutí je zde totiž usnadnČno prostĜednictvím tepla, které proudí zespodu. Je tĜeba podotknout, že vyšších teplot se dosahuje v prĤbČhu pomČrnČ dlouhého období, proto v tČchto pĜípadech doporuþujeme používat funkci “klasická trouba”. Program PEýENÍ SHORA Slouží k zapnutí horního topného þlánku. Tuto funkci je možné použít k dopeþení. Program GRILL Slouží k zapnutí horního topného þlánku. PomČrnČ vysoká teplota a pĜímé pĤsobení tepla umožĖuje bezprostĜední zabarvení povrchu jídel do rĤžova, pĜiþemž jejich vnitĜek zĤstává mČkký, ponČvadž dochází k zabránČní úbytku tekutin. Grilování je obzvláštČ vhodné k pĜípravČ tČch druhĤ jídel, které vyžadují vysokou teplotu na povrchu: telecí nebo hovČzí biftek, peþené žebírko, ¿ lé, hamburger atd. NČkteré pĜíklady použití jsou uvedeny v þásti “Praktické rady pro peþení”. Grilujte pĜi zavĜených dvíĜkách trouby. Praktické rady pro peþení ! PĜi peþení s ventilací nepoužívejte úrovnČ 1 a 5: Jsou totiž vystaveny pĜímému pĤsobení teplého vzduchu a mohla by se na nich spálit jemná jídla. ! PĜi peþení s programem GRIL umístČte na úroveĖ 1 sbČrnou nádobu na zachycení zbytkĤ z peþení (omáþek a/nebo tukĤ). GRILOVÁNÍ

• UmístČte rošt na úroveĖ 3 nebo 4 a potraviny uložte do stĜedu roštu.

• Doporuþuje se nastavit maximální energetickou úroveĖ. Nelekejte se, když si povšimnete, že horní topný þlánek nezĤstává nepĜetržitČ zapnutý: Jeho þinnost je ovládána termostatem.7

Tabulka peþení Programy Potraviny Hmotnost (kg) Poloha úrovní Předehřátí (minuty) Doporuč ená teplota Doba peč ení (minuty) Klasický ohř ev Kachna Peč ené telecí nebo hově zí Peč ené vepřové Sušenky (z křehkého tě sta) Koláč e Lasagne Jehně č í Makrela Chlebíč ek s rozinkami Vě trníky/šáteč ky Piškotové tě sto Slané dorty

30-40 35-40 50-60 25-30 Horní trouba Dopeč ení - 3/4

15 220 - Gril Platýzi a sépie Šašliky z kalamárů a krevet Filé z tresky Grilovaná zelenina Telecí biftek Kotlety Hamburger Makrely Toast

10-15 15-20 15-20 7-10 15-20 2-3 S otáč ivým rožně m (je-li souč ástí) Telecí na rožni Kuře na rožni

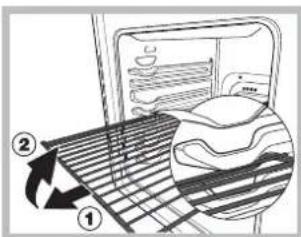

Max. Max. Max. 80-90 70-80 70-80 UPOZORNÌNÍ! Trouba je vybavena systémem zasta- vení møížek, který umožòuje jejich vyjmutí, aniž by se dostaly ven z trouby.(1) Pro kompletní vysunutí møížek je tøeba je zvednout, uchopit za pøední èást a potáh- nout je, jak je zøejmé z uvedeného obrázku (2).8

OpatĜení a rady ! ZaĜízení bylo navrženo a vyrobeno v souladu s mezinárodními bezpeþnostními normami. Tato upozornČní jsou uvádČna z bezpeþnostních dĤvodĤ a je tĜeba si je pozornČ pĜeþíst. Základní bezpeþnost

• Toto zaĜízení bylo navrženo pro neprofesionální použití uvnitĜ bytu/domu.

• ZaĜízení nesmí být nainstalováno v exteriéru, a to ani v pĜípadČ, že se jedná o chránČný prostor, protože jeho vystavení dešti nebo bouĜi je mimoĜádnČ nebezpeþné.

• PĜi manipulaci se zaĜízením pokaždé používejte pĜíslušné rukojeti umístČné po bocích trouby.

• Nedotýkejte se zaĜízení bosýma nohama ani mokrýma nebo vlhkýma rukama þi nohama.

• ZaĜízení se musí používat k peþení potravin dospČlými osobami, a to dle pokynĤ uvedených v tomto návodu. Každé jiné použití (napĜíklad: ohĜev prostĜedí) je považováno za nesprávné, a tedy nebezpeþné. Výrobce nemĤže být považován za odpovČdného za pĜípadné škody vyplývající z nesprávného, chybného nebo neracionálního použití.

• BČhem použití zaĜízení se topné þlánky a nČkteré þásti dvíĜek trouby zahĜívají na vysokou teplotu. Dávejte pozor, abyste se jich nedotkli, a udržujte v dostateþné vzdálenosti dČti.

• ZabraĖte tomu, aby se napájecí kabely dalších elektrospotĜebiþĤ dostaly do styku s teplými souþ ástmi trouby.

• Nezakrývejte ventilaþní otvory a otvory pro únik tepla.

• PĜi otevírání dvíĜek uchopte rukojeĢ uprostĜed: Na krajích by mohla být horká.

• PĜi vkládání nebo vyjímání nádob používejte pokaždé ochranné rukavice, urþené k použití pĜi peþení.

• Nevystýlejte dno trouby hliníkovou fólií.

• Nevkládejte do trouby hoĜlavý materiál: V pĜípadČ náhodného uvedení zaĜízení do þinnosti by se mohl zapálit.

• Když se zaĜízení nepoužívá, pokaždé se ujistČte, že se otoþné ovladaþe nacházejí v poloze “z”/“

• Nevytahujte zástrþku ze zásuvky taháním za kabel, ale tak, že uchopíte zástrþku.

• NeþistČte troubu ani neprovádČjte údržbu dĜíve, než vytáhnČte zástrþku z elektrického rozvodu.

• V pĜípadČ poruchy se v žádném pĜípadČ nepokoušejte dostat k vnitĜním þástem ve snaze je opravit. ObraĢte se na servisní službu (viz Servisní služba).

• Nepokládejte na otevĜená dvíĜka trouby tČžké pĜedmČty.

• ZabraĖte tomu, aby si dČti hrály se zaĜízením.

• Nepoþítá se s použitím zaĜízení osobami (vþetnČ dČtí) se sníženými fyzickými, senzorickými nebo duševními schopnostmi, neznalými osobami nebo osobami, které nemají zkušenosti s výrobkem, jestliže nejsou pod dohledem osoby zodpovČdné za jejich bezpeþnost nebo pokud nepĜijaly pĜedbČžné pokyny o použití zaĜízení. Likvidace

• Likvidace obalového materiálu: Obaly zlikvidujte v souladu s místními pĜedpisy za úþelem jejich recyklace.

• Evropská smČrnice 2002/96/ES o odpadních elektrických a elektronických zaĜízeních (RAEE) pĜedepisuje, aby elektrospotĜebiþe nebyly likvidovány v rámci bČžného pevného domovního odpadu. VyĜazená zaĜízení musí být sesbírána oddČlenČ za úþelem optimalizace stupnČ opČtovného použití a recyklace materiálĤ, ze kterých se skládají, a za úþelem zamezení možných škod na zdraví a na životním prostĜedí. Symbol pĜeškrtnutého košíku na všech výrobcích pĜipomíná povinnost separovaného sbČru. PodrobnČjší informace týkající se správného postupu pĜi vyĜazování elektrospotĜebiþĤ z provozu mohou jejich majitelé získat tak, že se obrátí na pĜíslušnou veĜejnou službu nebo na prodejce. Úspora energie a ohled na životní prostĜedí

• PĜi použití trouby v období od pozdního odpoledne až do þasných ranních hodin se podílíte na optimalizaci spotĜeby elektrické energie.

• PĜi peþení v režimu GRIL doporuþujeme péct pokaždé pĜi zavĜených dvíĜkách: Výsledkem je kromČ lepšího upeþení také významná úspora energie (pĜibližnČ 10%).

• Udržujte tČsnČní v þistém a funkþním stavu, aby dokonale pĜiléhala k dvíĜkĤm a nezpĤsobovala únik tepla.9

Údržba a péþe Vypnutí elektrického proudu PĜed jakoukoli operací odpojte zaĜízení ze sítČ elektrického napájení. ýištČní zaĜízení

• VnČjší smaltované nebo nerezové þásti a pryžová tČsnČní je možné þistit houbou namoþenou ve vlažné vodČ a neutrálním mýdlem. V pĜípadČ odstraĖování úporných skvrn použijte speci¿ cké þisticí prostĜedky. Doporuþujeme po oþištČní opláchnout vČtším množstvím vody a vysušit. Nepoužívejte abrazivní práškové prostĜedky ani korozivní látky.

• VnitĜek trouby je tĜeba vyþistit po každém použití, dokud je ještČ vlažný. Používejte teplou vodu a þisticí prostĜedek a na závČr osušte jemným hadrem. VyhnČte se použití abrazivních prostĜedkĤ.

• PĜíslušenství se mĤže umývat jako bČžné nádobí i v myþce nádobí. ! Nikdy nepoužívejte k þištČní zaĜízení parní þisticí zaĜízení s vysokým tlakem. ýištČní dvíĜek DvíĜka trouby þistČte houbou a neabrazivními prostĜedky a osušte je jemným hadĜíkem; nepoužívejte drsné abrazivní materiály ani zahrocené kovové škrabky, které by mohly poškrábat povrch a zpĤsobit prasknutí skla. Za úþelem dokonalejšího vyþištČní je možné provést demontáž dvíĜek:

1. ÚplnČ otevĜete dvíĜka (viz obrázek);

2. s použitím šroubováku nadzvednČte a pootoþte

páþky F nacházející se na obou závČsech (viz obrázek);

uchopte dvíĜka na vnČjších boþních stranách a pomalu je zavĜete, ne však úplnČ. Poté potáhnČte dvíĜka k sobČ a vytáhnČte je ze závČsĤ (viz obrázek). PĜi zpČtné montáži dvíĜek postupujte opaþnČ. Kontrola tČsnČní PravidelnČ kontrolujte stav tČsnČní po obvodu dveĜí. V pĜípadČ jeho poškození se obraĢte na nejbližší Servisní stĜedisko (viz Servisní služba). Doporuþuje se nepoužívat troubu až do provedení opravy. VýmČna žárovky Postup pĜi výmČnČ žárovky osvČtlení trouby:

1. Z držáku žárovky odšroubujte sklenČný kryt.

2. Vyšroubujte žárovku a nahraćte ji jinou, obdobnou:

výkon 25 W, závit E 14.

3. Namontujte zpČt kryt (viz obrázek).

! Nepoužívejte osvČtlení trouby pro a jako osvČtlení prostĜedí Servisní služba DĜíve, než se obrátíte na Servisní službu.

• Zkontrolujte, zda nedokážete poruchu sami odstranit (viz Závady a zpĤsob jejich odstranČní);

• Znovu spusĢte program, abyste zkontrolovali, zda byla porucha odstranČna;

• V pĜípadČ záporného výsledku se obraĢte na Autorizovanou servisní službu. ! Nikdy se neobracejte na neautorizované techniky. Uvećte:

• Model zaĜízení (Mod.)

• Výrobní þíslo (S/N) Tyto informace se nacházejí na štítku s jmenovitými údaji, umístČném na zaĜízení10

• Panely susediace s rúrou musia byĢ z materiálu odolného voþi teplu;

• Je zásuvka riadne uzemnená a odpovedá zákonným predpisom;

Popis zariadenia Celkový pohĐad Ovládací panel Otočný ovládač

Kontrolka TERMOSTATU Otočný ovládač TERMOSTATU Ovládací panel Úroveň ROŠTU Úroveň

VODIACE lišty jednotlivých úrovní poloha 5 poloha 4 poloha 3 poloha 2 poloha 124

4. Poþas peþenia je vždy možné:

• ZabráĖte tomu, aby sa napájacie káble ćalších elektrospotrebiþov dostali do styku s teplými þasĢami rúry.

• NevyĢahujte zástrþku zo zásuvky Ģahaním za kábel, ale uchopením za zástrþku.

• ZabráĖte tomu, aby sa deti so zariadením hrali. Likvidácia

výkon 25 W, závit E 14.

3. Namontujte naspäĢ kryt (vić obrázok).

! Nepoužívajte osvetlenie rúry na osvetlenie miestnosti Servisná služba ! Nikdy sa neobracajte na neautorizovaných technikov. Uvećte:
