Typ výrobku	Vestavná elektrická trouba
Model	KN3C62A(W)/EU S
Značka	Indesit
Zdroj energie	Elektrický
Šířka	59.5 cm
Výška	59.5 cm
Hloubka	56.8 cm
Hmotnost netto	30 kg
Napětí	220-240 V ~ 50/60 Hz
Jmenovitý výkon	2.5 kW
Třída energetické účinnosti	A
Funkce vaření	Konvenční, Gril, Horkovzduch, Rozmrazování, Pizza, Pomalé vaření
Typ čištění	Katalytické výstelky (zadní stěna)
Vnitřní objem	58 litrů
Typ displeje	Analogový časovač
Bezpečnostní funkce	Dětská pojistka, automatické vypnutí
Typ dveří	Chladné dveře s trojitým zasklením
Dostupnost náhradních dílů	Ano (oficiální servis Indesit)
Jazyky uživatelské příručky	Angličtina, Němčina, Francouzština, Italština, Španělština
Rozsah teplot	50°C - 250°C
Výkon grilu	2.0 kW

Často kladené otázky - KN3C62A(W)/EU S INDESIT

Jak nastavit hodiny na mé troubě Indesit KN3C62A(W)/EU S?

Stiskněte tlačítko časovače a pomocí tlačítek plus/mínus nastavte čas. Potvrďte opětovným stisknutím tlačítka časovače.

Co dělat, když se trouba nezahřívá?

Zkontrolujte jistič a ujistěte se, že je trouba správně zapojena. Pokud problém přetrvává, kontaktujte autorizované servisní středisko.

Jak čistit katalytické výstelky?

Spusťte prázdnou troubu na 250 °C po dobu jedné hodiny s funkcí horkovzduchu. Výstelky se samy vyčistí; po vychladnutí setřete zbytky.

Mohu v troubě použít hliníkovou fólii?

Vyhněte se umístění hliníkové fólie přímo na dno trouby nebo zakrytí topných těles, protože by mohlo dojít k poškození nebo nebezpečí požáru.

Jak aktivovat dětskou pojistku?

Stiskněte a podržte tlačítko zámku po dobu 3 sekund, dokud se na displeji neobjeví symbol zámku. Opakováním deaktivujete.

Proč moje trouba nevaří rovnoměrně?

Ujistěte se, že ventilátor není zablokován a že je trouba v rovině. Pro dosažení nejlepších výsledků otočte nádobí v polovině vaření.

Jak vyměnit žárovku v troubě?

Odpojte troubu od napájení, odstraňte skleněný kryt a vyměňte za 25W/300°C halogenovou žárovku vhodnou do trouby.

Co znamená chybový kód F01?

Chyba F01 indikuje poruchu teplotního čidla. Pro opravu kontaktujte zákaznický servis.

Mohu si troubu nainstalovat sám?

Instalaci musí provést kvalifikovaný elektrikář v souladu s místními bezpečnostními předpisy.

Kde najdu online uživatelskou příručku?

Manuál ve formátu PDF si můžete stáhnout z notice-facile.com nebo oficiálních stránek Indesit.

NÁVOD K OBSLUZE KN3C62A(W)/EU S INDESIT

Pokyny pro použití SPORÁK S TROUBOU

Obsah

Pokyny pro použití,1

UPOZORNĚNÍ,2

Popis zarízení-Celkový pohled,6

Popis zarízení-Ovládací panel,7

Instalace,49

Spuštení a použití, 50

Použití varné desky,54

Použití trouby,54

Opatrení a rady,59

Údržba a péce,60

Servisní služba,60

GB

WARNINGWARNING

UPOZORNENIE: Pred výmenou žiarovky sa uistite, že zariadenie je vypnuté, aby sa zabránilo možnosti zásahu elektrickým prúdom.

UPOZORNĚNÍ: Toto zařízení a jeho přístupné části dosahují během použití velmi vysoké teploty.

Je třeba dávat pozor a zabránit styku s topnými články.

Udržujte děti mladší 8 let v dostatečné

vzdálenosti, pokud nejsou pod neustálým dohledem.

Toto zařízení mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby bez zkušeností a znalostí, které se nacházejí pod náležitým dohledem nebo které byly poučeny ohledně použití zařízení bezpečným způsobem a které si uvědomují související nebezpečí. Děti si nesmí hrát se zařízením. Děti nesmí provádět operace čištění a údržby bez dohledu.

UPOZORNĚNÍ: Ponechání sporáku s ohřívanými tuky a oleji může být nebezpečné a může způsobit požár.

NIKDY není třeba hasit plamen/požár vodou, ale je nutné vypnout zařízení a zakrýt plamen například víkem nebo hydrofobní dekou.

K čištění skleněných dvířek trouby nepoužívejte abrazivní výrobky ani ostré kovové špachtle, protože by mohly poškrábat povrch a způsobit tak prasknutí skla.

Vnitřní povrchy zásuvky (je-li součástí) by se mohly ohřát na vysokou teplotu.

Nikdy nepoužívejte k čištění zařízení vysokotlaký parní čistič.

Před otevřením krytu setřete případné kapaliny, které se na něm nacházejí. Nezavírejte skleněný kryt (je-li součástí) s ještě teplými plynovými hořáky nebo elektrickou plotnou.

UPOZORNĚNÍ: Před výměnou žárovky se ujistěte, že je zařízení vypnuté, aby se zabránilo možnosti zásahu elektrickým pro-udem.

UPOZORNĚNÍ: Riziko požáru: Nenechávejte předměty na varných površích.

UPOZORNĚNÍ: Je-li povrch sklokeramické varné desky prasklý, vypněte zařízení, abyste zabránili zásahu elektrickým proudem.

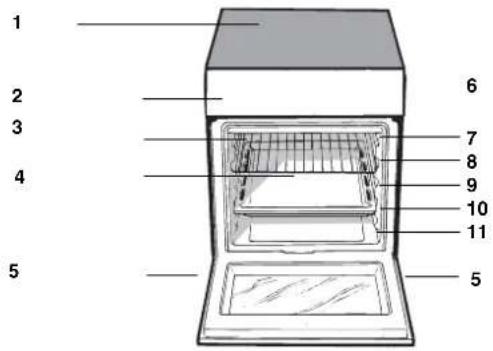

CZ Popis zarízení Celkový pohled

1. Sklokeramická varná deska
   2 Ovládací panel
   3 Pečící rošt
   4 Pečící plech nebo plech zachycující odkapávající
   5 Nastavitelné nohy omastek
   6 Vodicí LIŠTY jednotlivých úrovní
   7 poloha 5
   8 poloha 4
   9 poloha 3
   10 poloha 2
   11 poloha 1

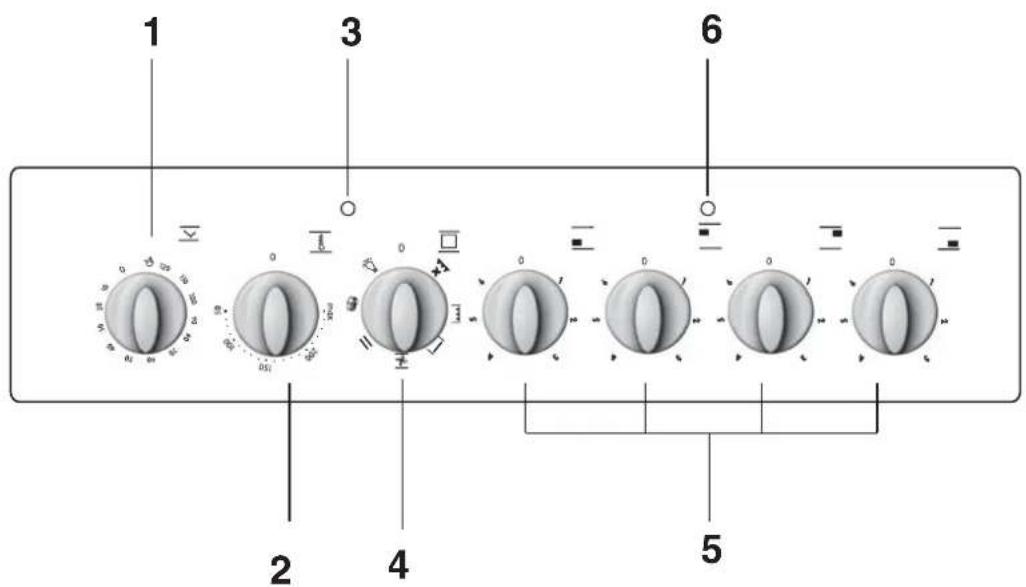

Popis zarízení Ovládací panel

1.Knoflík časovače
2.Knoflík nastavení teploty v troubě (termostat)
3. Indikátor termostatu
4.Knofl ik pro výběr režimu
5.Knofl íky fungovánia ELEKTRICKÝCH desek
6.Indikátor ELEKTRICKÝCH desek

Nastavenie hlasitosti akustického signálu

Po zvolení a potvrdení nastavenia hodín je možné prostredníctvom tlačidla — nastavit hlasitost akustického signálu alarmu.

! Je velice důležité tento návod uschovat, aby jej bylo možné kdykoli konzultovat. V případě prodeje, odevzdání nebo stěhování se ujistěte, že zůstane společně se zařízením.
! Pozorně si přečtete uvedené pokyny: Jsou zdrojem důležitých informací týkajících se instalace, použití a bezpečnosti.
! Instalace zařízení musí být provedena odborně kvalifikovaným personálem podle uvedených pokynů.
! Jakýkoli zásah v rámci regulace nebo údržby musí být proveden při vypnutém sporáku, odpojeném od elektrického rozvodu.

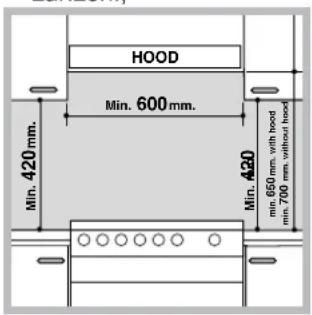

Ustavení a vyrovnání do vodorovné polohy

! Zařízení lze nainstalovat vedle nábytku za předpokladu, že výška tohoto nábytku nepřesahuje výšku varné desky.

! Ujistěte se, že stěna dotýkající se zadní strany zařízení je z nehořlavého materiálu, odolného vůči teplu (T 90°C).

V rámci správné instalace je třeba:

• Umístit zařízení do kuchyně, do jídelny nebo do pokoje v jednopokojovém bytě (ne do koupelny);
• když je varná deska vyšší než nábytek, tento se musí nacházet ve vzdálenosti nejméně 200 mm od zařízení;

- když bude sporák nainstalován pod zavěšenou horní skříňku kuchyňské linky, musí být dodržena minimální vzdálenost varné desky od skříňky: 420 mm. Tato vzdálenost musí být 700 mm v případě, že je materiál horních skříněk kuchyňské linky hořlavý

(viz obrázek);

• neumístujte za sporák ani do prostoru do 200 mm od jeho stěn závěsy;
• Případné odsavače musí být nainstalovány podle pokynů uvedených v příslušném návodu.

*

Je součástí pouze některých modelů.

Vyrovnání do vodorovné polohy

Je-li třeba vyrovnat zařízení do vodorovné polohy, zašroubujte dodané nožky do příslušných uložení v rozích spodní části sporáku (viz obrázek).

Nohy* se zacvaknou pod spodní část sporáku.

Elektrické zapojení

Montáž napájecího kabelu

Rozměry kabelu se určují na základě druhu použitého elektrického zapojení podle tohoto schématu zapojení:

400V 3N\~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

400V 2N\~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

230V 1N\~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3x4 CEI-UNEL 35746

Příprava napájecího kabelu:

1. Odšroubujte šroub V na svorkovnici a potáhněte za kryt za účelem jejího otevření (viz obrázek).

1. Umístěte přemošťovací vodič A (viz obrázek) podle výše uvedeného schématu zapojení. Svorkovnice je uzpůsobena pro připojení jednofázového napájecího přívodu 230V: Svorky 1,2 a 3 jsou vzájemně propojené; přemostění

4-5 se nachází ve spodní části svorkovnice.

1. Umístěte vodiče N a podle schématu (viz obrázek) a provedte připojení dotažením šroubů svorek na doraz.
2. Umístěte zbývající vodiče do svorek 1-2-3 a dotáhněte šrouby.
3. Upevněte napájecí kabel do příslušné kabelové příchytky.
4. Zavřete kryt svorkovnice zašroubováním šroubu V.

Připojení napájecího kabelu do elektrické sítě

Na kabel namontujte normalizovanou zástrčku, vhodnou pro proudový odběr, který je uveden na štítku s jmenovitými údaji (viz tabulka Technické údaje). Zařízení je třeba připojit přímo do elektrické sítě s použitím omnipolárního jističe s minimální vzdáleností kontaktů 3 mm, zapojeného mezi zařízení a elektrickou sít'. Jistič musí být zvolen tak, aby odpovídal uvedenému proudovému odběru, aby byl ve shodě s normami NFC 15-100 (zemnicí vodič nesmí být přerušen jističem). Napájecí kabel musí být umístěn tak, aby žádná jeho část nepřišla do styku s teplotami převyšujícími 50 °C.

Před zapojením se ujistěte, že:

• Je zásuvka rádně uzemněna a odpovídá zákonným předpisům;
• je zásuvka schopna snášet proudový odběr odpovídající maximálnímu výkonu zařízení, uvedenému na štítku s jmenovitými údaji;
• se napájecí napětí pohybuje v rozmezí uvedeném na štítku s jmenovitými údaji;
• je zásuvka kompatibilní se zástrčkou zařízení. Když zásuvka není kompatibilní se zástrčkou, obrat'te se kvůli výměně na autorizovaného technika. Nepoužívejte prodlužovací kabely nebo rozvodky.

! Po ukončení instalace zařízení musí zůstat elektrický kabel a elektrická zásuvka snadno přístupné.

! Kabel se nesmí ohýbat ani stlačovat.

! Kabel se musí pravidelně kontrolovat a dle potřeby vyměnit, a to výhradně autorizovanými techniky.

! Firma neponese žádnou odpovědnost za nedodržení těchto předpisů.

*

Je součástí pouze některých modelů.

TABULKA S TECHNICKÝMI ÚDAJI
Rozměry	šířka 44 cmvýška 34 cmhloubka 38 cm
Objem	56 l
Užitkové rozměryzásuvky na ohřevpokrmů	šířka 42 cmvýška 23 cmhloubka 44 cm
Napájecí napětí afrekvence	viz štitek s jmenovitými údaji
Keramická varnádeska
Levá přední	1200 W
Levá zadní	1700 W
Pravá zadní	1200 W
Pravá přední	1700 W
Max. příkonkeramické varnédesky	5800 W
ENERGETICKÝŠTÍTEK	Směrnice 2002/40/ES o označováníelektrických trub.Norma EN 50304Spotřeba energie Přirozená konvekce –funkce ohřevu——TradiceEnergetická spotřeba Prohlášení o tříděNucená konvekce – funkce ohřevu:Trouba na moučníky [IMAGE]
	Toto zařízení je ve shoděs následujícími směrnicemi Evropskéunie: 2006/95/EHS z 12.12.06 (Nízkénapětí) ve smyslu následných úprav -04/108/EHS z 15.12.04(Elektromagnetická kompatibilita) vesmyslu následných úprav - 93/68/EHSz 22.07.93 ve smyslu následných úprav.2006/96/EHS

Typovy štítek je umístěn uvnitř chlopně nebo po trouba prostor byl otevřen na levé stěně uvnitř trouby

Použití trouby

! Při prvním zapnutí vám doporučujeme, abyste nechali troubu běžet naprázdno přibližně na půl hodiny s termostatem nastaveným na maximu a se zavřenými dvířky. Poté vypněte troubu, zavřete dvířka trouby a vyvětrejte místnost. Zápach, který ucítíte, je způsoben vypařováním látek použitých na ochranu trouby.
! Před použitím jednoznačně odstraňte plastové fólie, které se nacházejí po bocích zařízení.
! Nikdy nepokládejte přímo na dno trouby žádné předměty, protože by mohlo dojít k poškození smaltu.

1. Zvolte požadovaný pečicí program prostřednictvím otočného ovladače VOLBY PROGRAMŮ.
2. Otáčením otočného ovladače TERMOSTATU zvolte teplotu doporučenou pro daný program nebo jinou požadovanou teplotu.

Seznam druhů pečení a příslušných doporučených teplot je možné konzultovat v příslušné tabulce (viz Tabulka pečení v troubě).

Během pečení je vždy možné:

• Měnit pečicí program prostřednictvím otočného ovladače VOLBY PROGRAMŮ;
• měnit teplotu prostřednictvím otočného ovladače TERMOSTATU;
• přerušit pečení přetočením otočného ovladače PROGRAMŮ do polohy 0;

! Nádoby pokaždé pokládejte na dodaný rošt.

Kontrolka TERMOSTATU

Její rozsvícení signalizuje, že je trouba v činnosti. K jejímu vypnutí dojde po dosažení zvolené teploty uvnitř trouby. Poté se kontrolka bude střídavě rozsvěcet a zhasínat, což poukazuje na činnost termostatu, který udržuje konstantní teplotu.

Osvětlení trouby

Rozsvítí se přetočením otočného ovladače VOLBY PROGRAMŮ do polohy odlišné od polohy „0“. Zůstane rozsvícena po celou dobu činnosti trouby. Volbou prostřednictvím otočného ovladače dojde k rozsvícení osvětlení bez aktivace jakéhokoli topného článku.

Teplota: dle potřeby od 50°C do Max.

Slouží k zapnutí zadního topného článku a ke spuštění ventilátoru s cílem zajistit uvnitř trouby mírné a rovnoměrné teplo.

Tento program je vhodný pro pečení jemných jídel (např. moučníků, které potřebují vykynout) a k přípravě „čajového pečiva“ na 3 úrovních současně. Některé příklady: bignč, biscotti dolci e salati, salatini in sfoglia, biscotto arrotolato e piccoli tranci di verdure gratinate, ecc....

Tradice

Teplota: dle potřeby od 50°C do Max.

V této poloze dojde k rozsvícení dvou výhřevných článků, spodního a horního. Jedná se o klasickou babiččinu troubu, u které však byly povzneseny na vynikající úroveň rozvod tepla a spotřeba energie. Statická trouba je nepřekonatelná v případech, kdy je třeba přípravit jídla, v nichž se jednotlivé složky skládají ze dvou nebo více komponentů a tvoří jedno jídlo, jako například: Zelí s vepřovými žebírky, treska na španělský způsob, treska po neapolsku, telecí medailónky s rýží, atd. Vynikajících výsledků lze docílit při přípravě jídel s hovězím nebo telecím masem, jako: Dušená jídla, paprikáše, guláš, maso z divočiny, vepřová kýta a vepřový hřbet, atd., které vyžadují pomalou přípravu s neustálým podléváním. Zůstává optimální volbou pro přípravu zákusků, ovoce a pro přípravu jídel v uzavřených nádobách, specifických pro použití v troubě. Při přípravě jídel ve statické troubě používejte pouze jednu úroveň,

protože při použití většího množství úrovní by distribuce tepla nebyla právě nejvhodnější. Použitím různých úrovní, které máte k dispozici, můžete kompenzovat množství tepla mezi horní a spodní částí. Jestliže příprava vyžaduje vyšší teplo zespodu nebo shora, použijte spodní nebo horní úroveň.

Ventilovaná trouba

Teplota: dle potřeby od 50°C do Max.

Dojde k aktivaci výhřevných článků a zapnutí ventilátoru. Vzhledem k tomu, že je teplo stálé a stejnoměrné, vzduch jídlo propéká a peče do růžova rovnoměrně na všech místech. Proto můžete péct i vzájemně odlišná jídla, stačí, aby měla obdobnou teplotu pečení. Při dodržení pokynů uvedených v části „Současné pečení na více úrovních“ je možné používat současně nanejvýš 2 úrovně současně..

Tato funkce je obzvláště vhodná pro přípravu jídel vyžadujících gratinování nebo jídel, u nichž je nutná poměrně dlouhodobá příprava, například: Lasagne, ! PEČENÍ SHORA, GRILOVÁNÍ a VENTILOVANÝ GRIL je třeba provádět při zavřených dvířkách.

! Při PEČENÍ SHORA a GRILOVÁNÍ uložte rošt do polohy 5 a sběrnou nádobu do polohy 1 za účelem zachycení zbytků při pečení (šťávy a/nebo tuků). Při VENTILOVANÉM GRILU uložte rošt do polohy 2 nebo 3 a sběrnou nádobu do polohy 1 za účelem zachycení zbytků při pečení.

Program TROUBA SHORA

Teplota: dle potřeby od 50°C do Max.

Slouží k zapnutí horního topného článku.

Tuto funkci je možné použít k dopečení.

Program GRIL

Teplota: dle potřeby od 50°C do Max.

Slouží k zapnutí horního topného článku a k aktivaci rožně.

Poměrně vysoká teplota a přímé působení tepla umožňuje bezprostřední zabarvení povrchu jídel do růžova, přičemž jejich vnitřek zůstává měkký, poněvadž dochází k zabránění úbytku tekutin. Grilování je obzvláště vhodné k přípravě těch druhů jídel, které vyžadují vysokou teplotu na povrchu: telecí nebo hovězí biftek, pečené žebírko, fi lé, hamburger atd.

Pečte při napůl otevřených dvířkách s výjimkou pečení s použitím rožně.

Některé příklady použití jsou uvedeny v části „Praktické rady pro pečení“.

Ventilovaný gril

Teplota: dle potřeby od 50°C do 200°C.

Slouží k zapnutí horního centrálního výhřevného článku a k aktivaci ventilátoru. Představuje spojení jednosměrného vyzařování tepla s vynuceným oběhem vzduchu uvnitř trouby. To zabrání spálení povrchu jídel a umožní správný průnik tepla. Mimořádně dobrých výsledků lze docílit použitím ventilovaného grilu při přípravě šašliku z masa a zeleniny, klobás, vepřových žebírek, jehněčích řízků, dábelského kuřete, křepelek na šalvěji, vepřových plátků apod.

Pří přípravě ryb je ventilovaný gril obzvláště vhodný pro pečení ježdíku, tuňáka, mečouna, plněných malých sépií, atd.

Spodní prostor

Pod troubou se nachází prostor, který se dá použít na odkládání příslušenství nebo hmců. Jeho otevření se provádí otočením směrem dolů (viz obrázek).

! Nikdy nevkládejte do spodního prostoru hořlavý materiál.

! Vnitřní povrchy zásuvky (je-li součástí) by se mohly ohřát na vysokou teplotu.

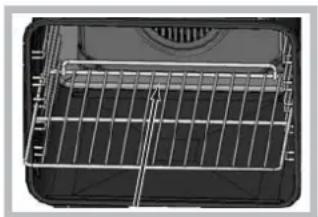

! Při vložen, mřžky se ujistěte, že se doraz nacház, v zadn, části prohloubeniny (viz obrázek).

CZ

Současné pečení na více úrovních

Když je třeba použít dvě úrovně, použijte program VENTILOVANÝ protože se jedná o jediný program vhodný pro tento druh pečení. Dále je vhodné:

• Nepoužívat úrovně 1 a 5: Jsou totiž vystaveny přímému působení teplého vzduchu a mohla by se na nich spálit jemná jídla.
• Použijte úrovně 2 a 4 a na úroveň 2 umístěte jídla, která vyžadují více tepla.
• Při přípravě jídel, která vyžadují odlišné doby a teploty pečení, nastavte teplotu do středu mezi dvě doporučené (viz Tabulka pečení v troubě) a umístěte choulostivá jídla do polohy 4. Jako první vytáhněte jídlo, které vyžaduje nejkratší pečení.
• Při pečení pizzy na více úrovních při teplotě nastavené na 220°C je vhodné předehřát pec na dobu 15 minut. Obvykle pečení v poloze 4 trvá nejdéle: Proto se doporučuje nejdříve vytáhnout upečenou pizzu z úrovně, která je více vespod, a pouze o několik minut poté tu, která byla pečena v poloze 4.
• Sběrnou nádobu umístěte dolů a rošt nahoru.

Tabulka pečení v troubě

Poloha otočného knoflíku volby funkce	Připravované jídlo Hmotnost (kg)		Poloha pro pečení počínaje zespodu	Doba předehřátí (v minutách)	Poloha otočného knoflíku termostatu	Doba pečení (minuty)
Na moučníky	Koláče	0.5	3	15	180	20-30
	Ovocné dorty	1	2/3	15	180	40-45
	Chlebíček s rozinkami	0.7	3	15	180	40-50
	Piškotové těsto	0.5	3	15	160	25-30
	Plněné palačinky (na 2 úrovních)	1.2	2-4	15	200	30-35
	Chlebíčky (na 2 úrovních)	0.6	2-4	15	190	20-25
	Slané pečivo z lístkového sýrového těsta (na 2 úrovních)	0.4	2-4	15	210	15-20
	Větrníky (na 3 úrovních)	0.7	1-3-5	15	180	20-25
	Sušenky (na 3 úrovních)	0.7	1-3-5	15	180	20-25
	Sněhové pusinky (na 3 úrovních)	0.5	1-3-5	15	90	180
Statická trouba	Kachna	1	3	15	200	65-75
	Pečené telecí nebo hovězí	1	3	15	200	70-75
	Pečené vepřové	1	3	15	200	70-80
	Sušenky (z křehkého těsta)	-	3	15	180	15-20
	Koláče	1	3	15	180	30-35
Ventilovaná trouba	Pizza (na 2 úrovních)	1	2-4	15	220	15-20
	Lasagne	1	3	10	200	30-35
	Jehněčí	1	2	10	180	50-60
	Pečené kuře + brambory	1	2-4	10	180	60-75
	Makrely	1	2	10	180	30-35
	Chlebíček s rozinkami	1	2	10	170	40-50
	Větrníky (na 2 úrovních)	0.5	2-4	10	190	20-25
	Sušenky (na 2 úrovních)	0.5	2-4	10	180	10-15
	Jemný piškot (na 1 úrovní)	0.5	2	10	170	15-20
	Jemný piškot (na 2 úrovních)	1.0	2-4	10	170	20-25
	Slané dorty	1.5	3	15	200	25-30
Horní trouba	Dopečení	-		3/4		15
Gril	Platýzi a sépie	1	4	5	Max	8-10
	Šašliky z kalamárů a krevet	1	4	5	Max	6-8
	Filé z tresky	1	4	5	Max	10
	Grilovaná zelenina	1	3/4	5	Max	10-15
	Telecí biftek	1	4	5	Max	15-20
	Kotlety	1	4	5	Max	15-20
	Hamburgery	1	4	5	Max	7-10
	Makrely	1	4	5	Max	15-20
	Toast	č. 4	4	5	Max	2-3
Ventilovaný gril	Grilované kuře	1.5	3	5	200	55-60
	Sépie	1.5	3	5	200	30-35

I Uvedené doby pečení mají pouze orientační charakter a mohou být změněny dle osobního přání. Při použití grilu nebo ventilovaného grilu je třeba vždy umístit sběrnou nádobu do 1.úrovně zespodu.

Použití sklokeramické varné desky

CZ

! Lepidlo aplikované na těsnění nechává na skle mastné skvrny. Před použitím zařízení doporučujeme tyto skvrny odstranit specifi ckým neabrazivním prostředkem, určeným pro údržbu. Během prvních hodin provozu je možné cítit zápach gumy, který však rychle vyprchá.

Zapnutí varné zóny se provádí otočením příslušného otočného ovladače ve směru hodinových ručiček. Její vypnutí se provádí otočením proti směru hodinových ručiček, a to až do polohy „0“. Rozsvícení kontrolky činnosti ELEKTRICKÝCH PLOTEN poukazuje na to, že nejméně jedna plotna varné desky je v činnosti.

Varné zóny

Součástí varné desky jsou elektrické vyzařovací topné

články. Během činnosti se zabarví na červeno:

A. Varná zóna.

B. Kontrolka tepla:

Signalizuje, že teplota příslušné varné zóny je vyšší než 60°C, a

to i v případě, že je topný článek vypnutý, ale je dosud teplý.

Varná zóna s vyzařovacími články.

Vyznačují se vlastnostmi typickými pro plyn: Rychlá odezva na ovládací příkazy a okamžité zobrazení výkonu.

Pootočte příslušný otočný ovladač ve směru pohybu hodinových ručiček od 1 po 6.

Poloha N	Normální nebo rychlovarná plotýnka
0	Vypnuto
1	Zelenina, ryby
2	Brambory (dušené), polévky, cizrna, fazole
3	Vaření velkých množství jídla a „eintopfů”
4	Pečení (střední)
5	Pečení (prudší)
6	Opékání dozlatova nebo rychlé zahřátí na provozní teplotu

Praktické rady pro použití varné desky

- Používejte hrnce s plochým a silným dnem, abyste zajistili jejich dokonalou přilnavost k zóně ohřevu;

- vždy používejte hrnce s dostatečným průměrem, které zcela zakryjí zónu ohřevu, aby se tak zajistilo dokonalé využití veškerého tepla, které je k dispozici;

- ujistěte se, že dno hrnce je dokonale suché a čisté: Bude tak zajištěna optimální přilnavost k varným zónám a delší životnost hrnců i varné desky;

- vyvarujte se používání hrnců, které se používají na plynových hořácích: Koncentrace tepla na plynových hořácích může zdeformovat dno hrnce, který tak ztratí svou přilnavost;

- nikdy nenechávejte varnou zónu zapnutou bez hrnce, protože by mohlo dojít k jejímu poškození.

! Zařízení bylo navrženo a vyrobeno v souladu s mezinárodními bezpečnostními normami.

Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.

Základní bezpečnost

- Sklokeramická varná deska je odolná vůči změnám teploty a nárazům. V každém případě je třeba si pamatovat, že čepele nebo kuchyňské nářadí může poškodit povrch varné desky. Když k tomu dojde, je třeba okamžitě vytáhnout zástrčku ze zásuvky elektrické sítě, obrátit se výhradně na autorizované středisko servisní služby a požádat o použití originálních náhradních dílů. Nedodržení výše uvedených pokynů může negativně ovlivnit bezpečnost zařízení.

- Toto zařízení bylo navrženo pro neprofesionální použití uvnitř bytu/domu.

- Zařízení se nesmí instalovat venku, a to ani v případě, že se jedná o chráněný prostor. Je velmi nebezpečné nechat jej vystavené dešti a bouři.

- Nedotýkejte se zařízení bosýma nohama ani mokrýma nebo vlhkýma rukama či nohama.

- Zařízení se musí používat k pečení potravin dospělými osobami, a to dle pokynů uvedených v tomto návodu.

- Toto zařízení patří do třídy 1 (izolované) nebo do třídy 2 – podtřídy 1 (vestavěné mezi 2 kusy nábytku).

- Udržujte jej z dosahu dětí.

- Zabraňte tomu, aby se napájecí kabely dalších elektrospotřebičů dostaly do styku s teplými součástmi zařízení.

- Nezakrývejte ventilační otvory a otvory pro únik tepla.

- Při vkládání nebo vyjímání nádob používejte pokaždé ochranné rukavice, určené k použití při pečení.

- Během činnosti zařízení nepoužívejte v jeho blízkosti hořlavé tekutiny (alkohol, benzin atd.).

- Nevkládejte hořlavý materiál do spodního odkládacího prostoru ani do trouby: V případě náhodného uvedení zařízení do činnosti by se mohl zapálit.

- Když se zařízení nepoužívá, pokaždé se ujistěte, že se otočné ovladače nacházejí v poloze •.

- Nevytahujte zástrčku ze zásuvky taháním za kabel, ale tak, že uchopíte zástrčku.

- Nečistěte troubu ani neprovádějte údržbu dříve, než vytáhněte zástrčku z elektrického rozvodu.

• Při poruše zařízení se je nepokoušejte sami opravovat. Opravy provedené nekvalifi kovanými osobami mohou způsobit ublížení na zdraví nebo další poruchy zařízení. Obrat'te se na Servisní službu.
• Nepokládejte na otevřená dvířka trouby těžké předměty.
• Zabraňte dětem a nepovolaným osobám používat sporák bez dozoru.

Zařízení se musí používat k pečení potravin dospělými osobami, a to dle pokynů uvedených v tomto návodu. Každé jiné použití (například: ohřev prostředí) je považováno za nesprávné, a tedy nebezpečné. Výrobce nemůže být považován za odpovědného za případné škody vyplývající z nesprávného, chybného nebo neracionálního použití.

Likvidace

• Likvidace obalového materiálu: Obaly zlikvidujte v souladu s místními předpisy za účelem jejich recyklace.
• Evropská směrnice 2002/96/ES o odpadních elektrických a elektronických zařízeních (RAEE) předepisuje, aby elektrospotřebiče nebyly likvidovány v rámci běžného pevného domovního odpadu. Vyřazená zařízení musí být sesbírána odděleně za účelem optimalizace stupně opětovného použití a recyklace materiálů, ze kterých se skladají, a za účelem zamezení možných škod na zdraví a na životním prostředí. Symbol přeškrtnutého košíku na všech výrobcích připomíná povinnost separovaného sběru.
  Vyřazené elektrospotřebiče bude možné odevzdat do veřejných sběrných středisek, dopravit je na příslušné komunální skládky nebo, vyžaduje-li to příslušný zákon s národní působností, vrátit je prodejci při zakoupení nového výrobku ekvivalentního druhu.
  Všichni hlavní výrobci elektrospotřebičů jsou aktivní ve vytváření a správě systému sběru a likvidace použitých zařízení.

Úspora energie a ohled na životní prostředí

• Při použití trouby v období od pozdního odpoledne až do časných ranních hodin se podílíte na optimalizaci spotřeby elektrické energie.
• Při pečení v režimu GRIL doporučujeme péct pokaždé při zavřených dvířkách: Výsledkem je kromě lepšího upečení také významná úspora energie (přibližně 10%).
• Udržujte těsnění v čistém a funkčním stavu, aby dokonale přiléhala k dvířkům a nezpůsobovala únik tepla.

Vypnutí zařízení

Před jakýmkoli úkonem odpojte zařízení ze sítě elektrického napájení.

Čištění trouby

! K čištění nepoužívejte proud páry.

• Vnější smaltované nebo nerezové části a pryžová těsnění je možné čistit houbou namočenou ve vlažné vodě a neutrálním mýdlem. V případě odstraňování úporných skvrn použijte specifické čisticí prostředky. Doporučujeme po očištění opláchnout větším množstvím vody a vysušit. Nepoužívejte abrazivní práškové prostředky ani korozivní látky.
• Vnitřek trouby je třeba vyčistit po každém použití, dokud je ještě vlažný. Používejte teplou vodu a čisticí prostředek a na závěr osušte jemným hadrem. Vyhněte se použití abrazivních prostředků.
• Vyčistěte sklo dvířek houbami a neabrazivními prostředky a vysušte je jemným hadrem. Nepoužívejte drsné materiály nebo ostré kovové škrabky, protože by mohly poškrábat povrchy a způsobit prasknutí skla.
• Příslušenství se může umývat jako běžné nádobí i v myčce nádobí.
• Ovládací panel je třeba čistit od špíny a tuku neabrazivní houbou nebo jemným hadrem.

Kontrola těsnění trouby

Pravidelně kontrolujte stav těsnění po obvodu dvířek trouby. V případě jeho poškození se obrat'te na nejbližší Servisní středisko. Doporučuje se nepoužívat troubu až do uskutečnění opravy.

Postup při výměně žárovky osvětlení trouby

1. Po odpojení trouby od elektrického rozvodu sejměte skleněný kryt objímky žárovky (viz obrázek).

1. Vytáhněte žárovku a nahradte ji jinou, obdobnou: napětí 230V, výkon 25 W, závit E 14.
2. Namontujte zpět kryt a znovu připojte troubu k elektrickému rozvodu.

ž Nepouž!vejte osvětlen! trouby pro a jako osvětlen! prostřed!.

Vyčištění sklokeramické varné desky

! Vyhněte se použití abrazivních nebo korozivních čisticích prostředků, jako jsou výrobky ve formě sprejů na čištění zahradního grilu a trouby, přípravky na odstranění skvrn a rzi, práškové čisticí prostředky a houby s abrazivním povrchem: mohly by trvale poškodit povrch.

• Obvykle stačí umýt varnou desku vlhkou houbou a osušit ji kuchyňskými papírovými utěrkami.
• Když je plocha mimořádně špinavá, vytřete ji specifickým přípravkem na čistění sklokeramických povrchů, opláchněte ji a osušte.
• Při odstraňování odolnějších nánosů špíny použijte příslušnou škrabku (není součástí příslušenství). Zasáhněte, jakmile je to možné, a nečekejte až do úplného vychlazení zařízení, abyste zabránili vzniku nánosů ze zbytků. Vynikajících výsledků je možné dosáhnout s použitím houby s drátem z nerezavějící oceli – specifi cké pro sklokeramické plochy – namočené do vody s mýdlem.
• V případě náhodného roztavení plastových předmětů nebo materiálů či cukru odstraňte tyto okamžitě s použitím škrabky, dokud je povrch ještě teplý.
• Po vyčištění je třeba natřít plochu specifickým přípravkem pro údržbu a ochranu: Neviditelný fi lm, který zanechá tento produkt, ochrání povrch v případě vylití během vaření. Tyto úkony údržby doporučujeme provést při vlažném (ne teplém) nebo studeném zařízení.
• Pokaždé pamatujte na opláchnutí čistou vodou a na důkladné osušení varné plochy: Zbytky použitých produktů by mohly při následném vaření vytvořit nános.

Prostředek na čištění keramické varné desky	Prodejna, kde jej můžete zakoupit
Čistící stěrka, škrabka Prodejny pro stavebníky a kutily,
Náhradní ostří do škrabky	Prodejny pro stavebníky a kutily,Drogerie,Supermarkety
COLLO lunetaHOB BRITEProstředek na čištění sklokeramických varných desekSWISSCLEANER	Drogerie, Obchody s obuví, Železářství,Specializované prodejny elektrospotřebičů,Supermarkety a obchodní domy

Čištění nerezavějící oceli

Když je nerezavějící ocel delší dobu ve styku se silně vápenitou vodou nebo s čisticími prostředky obsahujícími fosfor, mohou na ní zůstat skvrny.

Doporučujeme ji pokaždé důkladně opláchnout a osušit.

Servisní služba

Uved'te:

• Model zařízení (Mod.)
• Výrobní číslo (S/N)

Tyto informace jsou uvedeny na štítku s jmenovitými údaji, nacházejícím se na zařízení a/nebo na obalu.
