MANUAL DE UTILIZADOR FIMB 20 K.A IX (EE) INDESIT

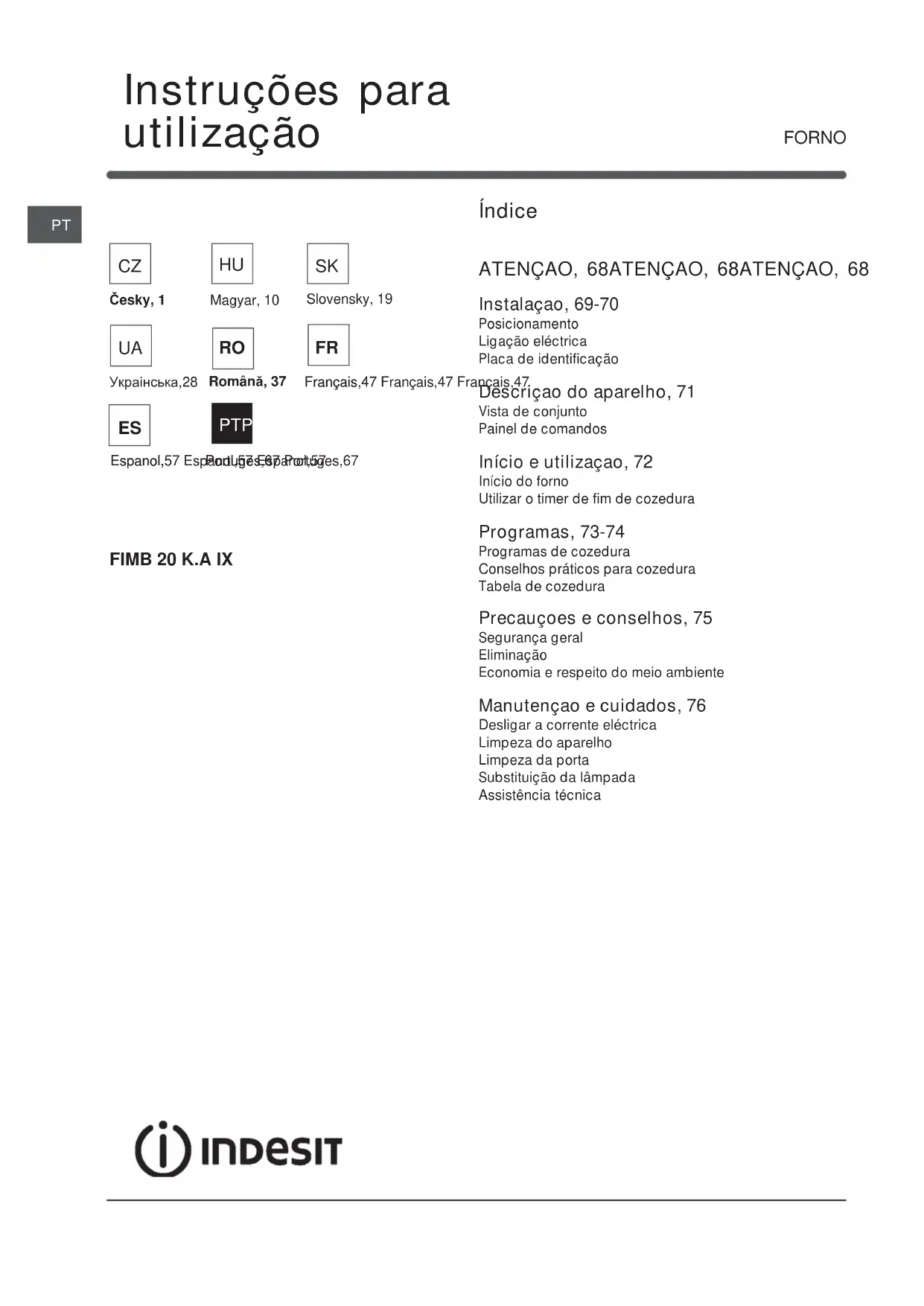

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario. Mantenimiento y cuidadosÍndice Instalaçao, 69-70 PosicionamentoLigação eléctricaPlaca de identificação Descriçao do aparelho, 71 Vista de conjuntoPainel de comandos Início e utilizaçao, 72 Início do fornoUtilizar o timer de fim de cozedura Programas, 73-74 Programas de cozeduraConselhos práticos para cozeduraTabela de cozedura Precauçoes e conselhos, 75 Segurança geralEliminaçãoEconomia e respeito do meio ambiente Manutençao e cuidados, 76 Desligar a corrente eléctricaLimpeza do aparelhoLimpeza da portaSubstituição da lâmpadaAssistência técnica Instruções para utilização FORNO

Advertências ATENÇÃO: Este aparelho e as suas partes acessíveis aquecem muito durante a utilização. É preciso ter atenção e evitar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância. Não utilizar produtos abrasivos nem espátulas de metal cortantes para limpar a porta em vidro do forno, uma vez que pode riscar a superfície, provocando a ruptura do vidro. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho. ATENÇÃO: Assegure-se de que o aparelho esteja desligado antes de substituir a lâmpada, para evitar a possibilidade de choques eléctricos. ! Quando inserir a grelha, assegure-se de que o bloqueio esteja voltado para cima e na parte posterior da cavidade.6 9

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada ( veja em Precauções e Conselhos

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• os painéis adjacentes ao forno devem ser de material resistente ao calor;

• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

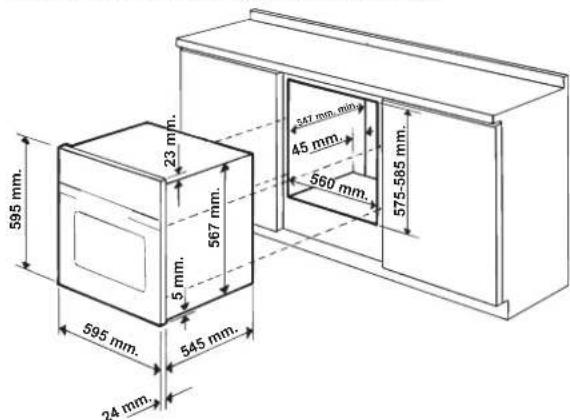

• para encaixar o forno, quer no caso de instalação sob uma banca ( veja a figura ) quer em coluna, o móvel deve ter as seguintes medidas: ! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo, indicadas na placa de identificação, foram medidas para este tipo de instalação. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. ( veja as figuras

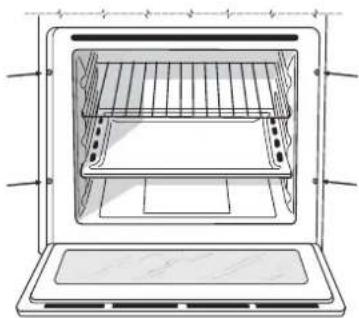

Colocar no centro e prender Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. Ligação eléctrica ! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir). Instalação 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm. 560 mm. 547 mm. min. 560 mm. 45 mm.7 0

Consumo de energia da declaração de Classe com convecção Natural função de aquecimento: Tradicional

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/CE e posteriores modifica

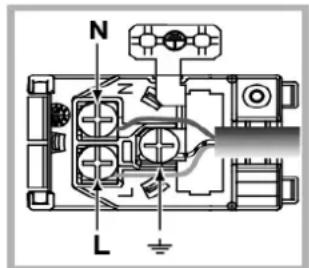

ões Montagem do cabo de fornecimento

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa

alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-N-

em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde

4. Feche a tampa da caixa dos terminais.

Ligação à rede do cabo de fornecimento eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação ( veja ao lado

No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação ( veja a seguir

• a tensão de alimentação seja entre os valores da placa de identificação ( veja a seguir

• a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados ( veja a Assistência Técnica

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.7 1

Painel de comandos Prateleira GRADE Prateleira BANDEJA PINGADEIRA GUIAS de escorrimento das prateleiras Descrição do aparelho Vista de conjunto Painel de comandos posição 5 posição 4 posição 3 posição 2 posição 1 Selector dos PROGRAMAS Selector dos TERMOSTATOTERMOSTATO TERMOSTATOTERMOSTATO TERMOSTATO Indicador luminoso TERMOSTATO7 2

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno. Início do forno

2. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura ( veja os Programas

no painel dos comandos avisa que o pré aquecimento foi completado:coloque dentro os alimentos a serem cozidos.

4. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o selector de PROGRAMAS; - modificar a temperatura mediante o selector do TERMÓSTATO; - interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grade fornecida. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Luz do forno Acende-se se for seleccionado mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura. Início e utilização73

Programas de cozedura ! Para todos os programas pode ser configurada uma temperatura entre 60°C e MAX, excepto para o programa GRILL, para o qual recomenda-se configurar a temperatura apenas em MAX. Programa de FORNO TRADICIONAL Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar um único tabuleiro: com mais de um tabuleiro haverá má distribuição da temperatura. Programa FORNO DOCE Acende-se o elemento aquecedor inferior. Esta função é utilizável para a cozedura de alimentos delicados, em modo especial os doces que devem levedar e portanto necessitam de maior calor proveniente da parte baixa do forno. Programa FORNO DE CIMA Acende-se o elemento aquecedor superior. Esta função pode ser utilizada para retoques na cozedura. Programa de GRILL Acende-se o elemento aquecedor superior. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres etc;, ... Coza com a porta do forno fechada. Programas Conselhos práticos para cozedura ! Nas cozeduras de GRILL, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura). GRILL

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.

• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.

• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.7 4

Tabela de cozedura Programas Alimentos Peso (Kg.) Posição das prateleiras Pré aquecimento (minutos) Temperatura aconselhada Duração da cozedura (minutos) Forno Tradicional Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tortas doces Lasanha Cordeiro Cavala Plum cake Bignés Pão-de-ló Tortas salgadas

10-15 15-20 15-20 7-10 15-20 2-3 Grill Com espeto giratório (se houver) Vitela no espeto Frango no espeto Cordeiro no espeto

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno.

• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.

• Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar recipientes;

• Não forre o fundo do forno com folhas de alumínio.

• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder.

• Assegure-se sempre que os selectores estejam na posição “z”/”

{” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica ( veja a Assistência técnica

• Não coloque objectos pesados sobre a porta do forno aberta.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Não permita que as crianças brinquem com o aparelho. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economia e respeito do meio ambiente

• Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora- se para reduzir a carga de absorção do fornecimento de electricidade.

• É recomendável realizar as cozeduras ao GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.7 6

3. segure a porta dos dois

lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças ( veja a figura

Para montar novamente a porta realize, na ordem contrária, as mesmas operações. Verificação das guarnições Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais perto (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da

2. Desenrosque a lâmpada e troque-a por outra

análoga: potência 25 W, engate E 14.

Assistência técnica Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem. Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpadas com uma esponjinha molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

• O interior do forno deve ser sempre limpado de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.

• Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça. Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente

alavancas situadas nas duas dobradiças; Manutenção e cuidados
