Typ výrobku	Mikrovlnná trouba s grilem
Značka	ECG
Model	MTD 2080 VGSS
Objem	20 litrů
Výkon mikrovln	800 W
Výkon grilu	1000 W
Napájení	230-240 V ~ 50 Hz, 1200 W
Rozměry (s rámem)	595 x 390 x 352 mm (Š x V x H)
Hmotnost	13,5 kg
Materiál	Nerezová ocel (vnitřek i vnějšek)
Průměr otočného talíře	245 mm
Úrovně výkonu mikrovln	5 (100 %, 80 %, 60 %, 40 %, 20 %) + 0 % (ventilátor)
Časovač	Až 95 minut
Rozmrazování podle hmotnosti	Ano, od 100 do 1800 g
Automatické menu	9 programů (nápoje, rýže, špagety, brambory, ohřev, ryba, kuře, hovězí/jehněčí, mleté maso)
Doplňkové funkce	Gril, kombinace mikrovlny/gril, rychlý start, předvolba, hodiny 12/24h, dětská pojistka
Hladina hluku	57 dB
Údržba a čištění	Čistěte vnitřek vlhkým hadříkem a jemným čisticím prostředkem; nepoužívejte parní čistič
Bezpečnost	Bezpečnostní zámek (zastavení při otevření dvířek), automatická dětská pojistka
Náhradní díly a opravitelnost	Skleněný talíř, vodící kroužek, kovový rošt; veškeré opravy musí provést kvalifikovaný technik
Obecné informace	V souladu s evropskými směrnicemi; domácí použití; recyklace na konci životnosti prostřednictvím sběrných míst

Často kladené otázky - MTD 2080 VGSS ECG

Jak nastavit hodiny mikrovlnné trouby MTD 2080 VGSS?

Zapojte spotřebič, na displeji se zobrazí '1:00'. Stiskněte tlačítko Clock/Preset pro výběr režimu 12h nebo 24h, poté otočte kolečkem Menu/Time pro nastavení hodin a potvrďte tlačítkem Clock/Preset. Opakujte pro minuty.

Jaké nádoby mohu používat v mikrovlnné troubě?

Používejte pouze vhodné nádoby: tepelně odolné sklo, keramiku vhodnou do mikrovlnné trouby, speciální plast do mikrovlnné trouby, pečicí papír. Vyhněte se kovu, hliníkové fólii, dřevu, hermeticky uzavřeným nádobám.

Jak aktivovat dětskou pojistku?

Stiskněte tlačítko Stop/Cancel na 3 sekundy. Ozve se zvukový signál a objeví se ikona zámku. Pro deaktivaci stiskněte znovu na 3 sekundy. Zámek se také automaticky aktivuje po 1 minutě nečinnosti.

Co dělat, když jsou dvířka trouby poškozena?

Troubu nepoužívejte. Opravu musí provést výhradně kvalifikovaný technik. Trouba vyzařuje nebezpečné mikrovlny, pokud jsou dvířka vadná.

Jak čistit vnitřek trouby?

Odpojte spotřebič. Použijte vlhký hadřík namočený v jemném čisticím prostředku, poté osušte. Nikdy nepoužívejte parní čistič ani abrazivní prostředky. Pečlivě čistěte těsnění dvířek.

Proč se na dvířkách hromadí pára?

Je to normální. Pára uvolněná z horkých potravin kondenzuje na chladnějších površích, jako jsou dvířka. Po vaření zmizí.

Jak použít rozmrazování podle hmotnosti?

Stiskněte Weight Defrost, poté pomocí Weight Adjust vyberte hmotnost (100-1800 g). Stiskněte Start. Během cyklu otočte potravinu, pokud trouba vydá signál.

Trouba nehřeje, co dělat?

Zkontrolujte, zda je kabel správně zapojen a dvířka jsou řádně zavřena. Pokud problém přetrvává, vyměňte pojistku nebo resetujte jistič. Pokud nic nezabere, kontaktujte technika.

Jak nastavit automatické vaření?

Otočte kolečkem Menu/Time proti směru hodinových ručiček pro výběr čísla menu (1 až 9). Stiskněte Weight Adjust pro volbu množství, poté Start.

Mohu používat mikrovlnnou troubu prázdnou?

Ne, nikdy nepoužívejte troubu prázdnou. Může dojít k vážnému poškození. Vždy se ujistěte, že je uvnitř jídlo nebo nádoba s vodou.

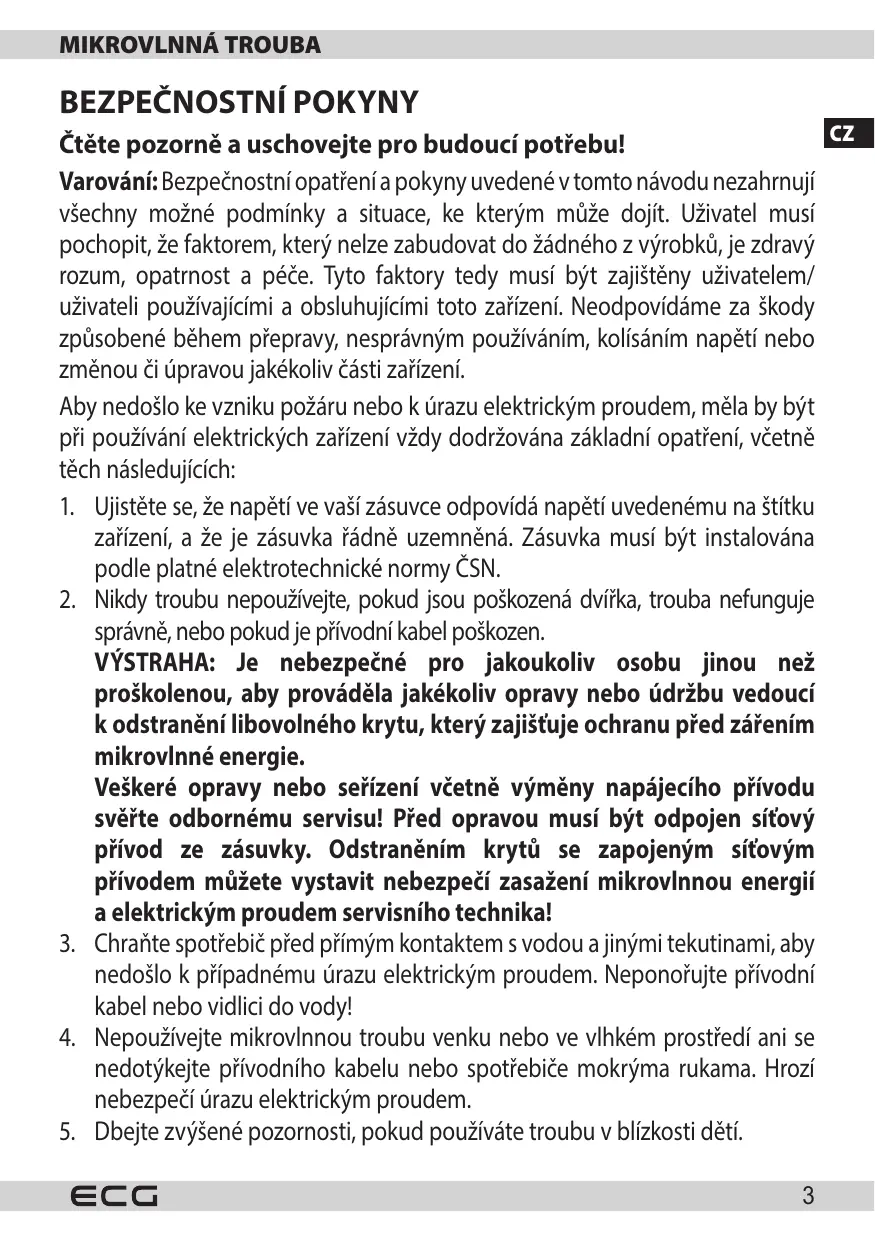

NÁVOD K OBSLUZE MTD 2080 VGSS ECG

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

1. Ujistěte se, že napětí ve vaší zásuvce odpovídá napětí uvedenému na štítku zařízení, a že je zásuvka řádně uzemněná. Zásuvka musí být instalována podle platné elektrotechnické normy ČSN.
2. Nikdy troubu nepoužívejte, pokud jsou poškozená dvířka, trouba nefunguje správně, nebo pokud je přívodní kabel poškozen.

VÝSTRAHA: Je nebezpečné pro jakoukoliv osobu jinou než proškolenou, aby prováděla jakékoliv opravy nebo údržbu vedoucí k odstranění libovolného krytu, který zajištuje ochranu před zářením mikrovlnné energie.

Veškeré opravy nebo seřízení včetně výměny napájecího přívodu svěřte odbornému servisu! Před opravou musí být odpojen síťový přívod ze zásuvky. Odstraněním krytů se zapojeným síťovým přívodem můžete vystavit nebezpečí zasažení mikrovlnnou energií a elektrickým proudem servisního technika!

1. Chraňte spotřebič před přímým kontaktem s vodou a jinými tekutinami, aby nedošlo k případnému úrazu elektrickým proudem. Neponořujte přívodní kabel nebo vidlici do vody!
2. Nepoužívejte mikrovlnnou troubu venku nebo ve vlhkém prostředí ani se nedotýkejte přívodního kabelu nebo spotřebiče mokrýma rukama. Hrozí nebezpečí úrazu elektrickým proudem.

3. Dbejte zvýšené pozornosti, pokud používáte troubu v blízkosti dětí.

4. Mikrovlnná trouba by neměla být ponechána během chodu bez dozoru.

5. Doporučujeme nenechávat troubu se zasunutým přívodním kabelem v zásuvce bez dozoru. Před údržbou vytáhněte přívodní kabel ze síťové zásuvky. Vidlici nevytahujte ze zásuvky taháním za kabel. Kabel odpojte ze zásuvky uchopením za vidlici.
6. Nepoužívejte mikrovlnnou troubu v blízkosti zdroje tepla, např. plotýnky sporáku. Chraňte ji před přímým slunečním zářením.
7. Přívodní kabel se nesmí dotýkat horkých částí ani vést přes ostré hrany.
8. Riziko vzniku požáru uvnitř trouby omezíte následovně:

a) Jídlo nepřehřívejte.
b) Před umístěním papírových nebo plastových sáčků do trouby z nich odstraňte sponky.
c) Nerozehřívejte olej nebo tuk na smažení v troubě, protože teplotu oleje nelze regulovat. V troubě nesmažte potraviny. Horký olej může poškodit části trouby a kuchyňské nádoby a také způsobit popáleniny.
d) Po použití otřete dvířka, těsnění dvířek a vnitřní prostor trouby utěrkou navlhčenou v roztoku saponátu a vytřete do sucha. Tím odstraníte veškeré nečistoty, mastnotu a případné zbytky pokrmu.

VÝSTRAHA: Jsou-li dvířka nebo těsnění dvířek poškozena, nesmí být trouba používána, dokud nebude opravena proškolenou osobou. Trouba by měla být správně čištěna a případné zbytky pokrmu odstraněny. Neudržování trouby v čistotě by mohlo vést k poškození povrchu, které by mohlo nepříznivě ovlivnit životnost spotřebiče a mít za následek vznik nebezpečné situace. Navršená mastnota by se mohla přehřát a mohl by tak vzniknout následně požár.

Pro čištění nepoužívejte abrazivní prostředky.

Spotřebič se nesmí čistit parním čističem.

e) Pokud by se z upravovaného pokrmu uvnitř trouby začalo kouřit nebo by se vznítil, nechte dvířka trouby zavřená, troubu vypněte a vytáhněte vidlici napájecího přívodu ze zásuvky, aby se zabránilo rozšíření případného ohně.
f) V případě použití jednorázových nádob z plastu, papíru nebo jiných hořlavých materiálů nesmíte troubu nechat bez dozoru, aby nedošlo ke vznícení.

1. Riziko výbuchu nebo náhlého varu omezíte takto:

VÝSTRAHA: Kapaliny a jiné pokrmy se nesmějí ohřívat ve vzduchotěsně uzavřených nádobách, protože jsou náchylné k explozi. Za uzavřené nádoby se považují i dětské láhve se šroubovacím uzávěrem nebo s dudlíkem.

a) Na ohřev tekutin použijte nádobu se širokým hrdlem a po ohřevu ji nechejte 20 sekund odstát, aby nedošlo k jejímu eruptivnímu varu.
b) Vejce ve skořápce, celá natvrdo uvařená vejce, voda obsahující tuk nebo olej a uzavřené skleněné nádoby se nesmějí v mikrovlnné troubě ohřívat, protože mohou explodovat a to i po ukončení mikrovlnného ohřevu. Brambory, párky nebo kaštany musíte před vložením do trouby oloupat nebo propíchnout.
c) Mikrovlnný ohřev nápojů může způsobit opožděný var, s čímž se musí počítat při držení nádoby.
d) Obsah kojeneckých lahví a dětské stravy musí být před podáváním promíchán nebo protřepán a musí se zkontrolovat jeho teplota před konzumací, aby se zabránilo popálení.

1. Po dokončení vaření jsou nádoby velmi horké. K jejich vyjímání používejte chňapky. Pozor na popáleniny obličeje a rukou způsobené kontaktem s horkou párou.
2. Vždy pomalu nadzvedávejte nejvzdálenější okraj víka nebo potravinové fólie. Sáčky s popcornem a pečicí sáčky otevírejte v dostatečné vzdálenosti od obličeje.
3. Aby se nerozbil otočný talíř:

a) Před čištěním nechte otočný talíř vychladnout.
b) Na studený otočný talíř nepokládejte žádné horké pokrmy ani nádoby.
c) Na horký otočný talíř nepokládejte zmražené potraviny nebo studené nádoby.

1. Ujistěte se, že se nádoby během vaření nedotýkají vnitřních stěn trouby.

2. Uvnitř trouby neskladujte potraviny ani jiné předměty. Pokud dojde k zasažení elektrické sítě bleskem, může dojít k samovolnému zapnutí trouby.

3. Troubu nepoužívejte, pokud uvnitř nejsou žádné tekutiny ani potraviny. Takto byste mohli troubu poškodit. Neblokujte a neucpávejte ventilační otvory trouby.

4. Nepoužívejte příslušenství, které není doporučeno výrobcem, jinak se vystavujete riziku ztráty záruky.
5. Používejte mikrovlnnou troubu pouze v souladu s pokyny uvedenými v tomto návodu. Tato mikrovlnná trouba je určena pouze pro domácí použití. Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto spotřebiče.
6. Mikrovlnná trouba je určena pro ohřev potravin a nápojů. Sušení potravin nebo oděvů a ohřev ohřívacích podušek, domácí obuvi, mycích hub, vlhkého textilu a podobných věcí může vést k nebezpečí poranění, vznícení nebo požáru.

7. Tento spotřebič je určen pro použití v domácnosti a podobných prostorech jako jsou:

8. kuchyňské kouty v obchodech, kancelářích a ostatních pracovních prostředích

9. spotřebiče používané v zemědělství
10. spotřebiče používané hosty v hotelích, motelech a jiných obytných prostředích

11. spotřebiče používané v podnicích zajištujících nocleh se snídaní.

12. Tento spotřebič mohou používat děti starší 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumějí nebezpečím při nesprávném používání. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Nevystavujte se zbytečně přílišnému mikrovlnnému záření

1. Nesnažte se uvést mikrovlnnou troubu do provozu, jsou-li dvířka trouby otevřena. Můžete se tak vystavit škodlivému mikrovlnnému záření. Nesnažte se porušit nebo přidržovat bezpečnostní zámky dvířek trouby.

2. Nevkládejte žádné cizí předměty mezi dvířka trouby. Dbejte na to, aby se na těsnění dvířek trouby a na těsnicích plochách neusazovala špína nebo zbytky čisticích prostředků.

3. Nesnažte se uvést troubu do provozu, je-li poškozena. Je nutné, aby dvířka trouby po uzavření dokonale dolehla a nebyla nijak poškozena. Příklady nebezpečného poškození dvířek:

a) PROMÁČKNUTÍ dvířek trouby.
b) Uvolněné nebo zlomené upevňovací PANTY či POJISTKY dvířek.
c) TĚSNĚNÍ DVÍŘEK NEBO TĚSNICÍ PLOCHY ČELA RÁMU TROUBY.

Pouze kvalifikovaná osoba smí mikrovlnnou troubu seřizovat nebo opravovat.

1. Jako u většiny přístrojů určených na pečení je pro snížení rizika vzniku ohně v prostoru trouby nutný přísný dozor.

Pokud dojde k požáru:

1. Neotevírejte dveře trouby.
2. Vypněte troubu a vytáhněte vidlici ze zásuvky.
3. Vypněte hlavní vypínač rozvodu elektrického proudu.

ČIŠTĚNÍ

Ujistěte se, že jste odpojili troubu od přívodu elektrické energie vytažením vidlice napájecího přívodu ze zásuvky.

1. Použijte vlhký hadřík a očistěte vnitřek trouby.
2. Očistěte příslušenství obvyklým způsobem v mýdlové vodě.
3. Znečištěný rám dvířek, těsnění a sousední části se musí opatrně čistit vlhkým hadříkem namočeným v roztoku saponátu a poté vytřít do sucha.

Trouba musí být uzemněna. Vidlice napájecího přívodu smí být zapojena pouze do zásuvky, která je náležitě uzemněna.

V případě jakýchkoliv pochybností o správnosti el. instalace nebo při poruchách trouby se obraťte na kvalifikovaného elektrikáře nebo servisního technika.

1. Mikrovlnná trouba je vybavena krátkým přívodním kabelem, aby se snížilo riziko úrazu zakopnutí nebo zamotání.
2. Dlouhý prodlužovací kabel musí splňovat tyto požadavky:

a) Z hlediska povoleného elektrického zatížení musí jmenovité hodnoty prodlužovacího kabelu a zásuvky odpovídat jmenovitým hodnotám mikrovlnné trouby.

b) Prodlužovací kabel musí být třížilový a vidlice i zásuvka musí být vybavena uzemňovacím kolíkem.

c) Kabel musí být dobře uschován, aby nevisel zbytečně přes pracovní desku kuchyňské linky, a aby nemohlo dojít k zakopnutí nebo k vytažení kabelu dětmi.

NÁSTROJE A NÁDOBÍ UPOZORNĚNÍ

Nebezpečí úrazu

Používejte pouze nádoby, které jsou vhodné k použití v mikrovlnných troubách. Těsně uzavřené nádoby mohou při vaření explodovat. Uzavřené nádoby musí být před vařením otevřeny a plastové obaly propíchnuty, viz Materiály, které mohou a nemohou být použity při vaření v mikrovlnné troubě. Existují některé nekovové materiály, které nemohou být bezpečně používány při vaření v mikrovlnné troubě. Pokud si nejste jisti, je-li možné materiál bezpečně použít při vaření v mikrovlnné troubě, postupujte následovně:

Test kuchyňského nádobí:

1. Nádobu určenou pro vaření v mikrovlnné troubě naplňte studenou vodou (250 ml).
2. Vařte po dobu 1 minuty při maximálním výkonu trouby.
3. Opatrně zkuste teplotu zkoušeného nádobí. Pokud je zkoušené nádobí teplé, nepoužívejte ho při vaření v mikrovlnné troubě.
4. Nevařte déle než 1 minutu.

NEBEZPEČÍ pro děti: Děti si nesmějí hrát s obalovým materiálem. Nenechte děti hrát si s plastovými sáčky. Nebezpečí udušení.

Materiály, které můžete použít při vaření v mikrovlnné troubě

Nádobí	Poznámky
Zapékací plechy	Řid’te se pokyny výrobce. Dno pečící nádoby musí být alespoň 5 mm nad otočným talířem. Nesprávné zacházení může mít za následek prasknutí otočného talíře.
Talíře	Používejte pouze talíře a nádobí určené k použití v mikrovlnných troubách. Řid’te se pokyny výrobce. Nepoužívejte prasklé nebo jinak poškozené mísy.
Skleněné sklenice a džbány	Vždy sejměte těsnící víčko. Pokrm pouze ohřejte. Nevařte! Většina skleněných džbánů a sklenic neodolává vysokým teplotám a může dojít k prasknutí.

Nádobí
Poznámky

Skleněné zapékací mísy	Používejte pouze skleněné zapékací mísy odolávající vysokým teplotám.Přesvědčete se, že mísa nemá kovový lem nebo jiný kovový doplněk. Nepoužívejte prasklé nebo jinak poškozené mísy.
Zapékací sáčky	Řid’te se pokyny výrobce. Neuzavírejte kovovými sponami. Ponechejte spoj vaku pootevřený, aby horké páry mohly volně unikat.
Papírové tácky	Vhodné pouze pro ohřívání, nebo krátké vaření. Nenechávejte troubu bez dozoru během vaření.
Papírové utěrky	Používejte na přikrytí pokrmů a na odsátí rozpuštěného tuku.Používejte pouze na krátkodobé vaření.Nenechávejte bez dozoru během vaření.
Pergamenový zapékací papír	Používejte na přikrytí pokrmů, na zabalení pokrmů během dušení a jako zábranu proti postříkání trouby.
Plastové materiály	Používejte pouze talíře a nádobí určené k použití v mikrovlnných troubách. Řid’te se pokyny výrobce. Plastový materiál vhodný k použití v mikrovlnné troubě musí mit specifické označení: „Vhodný pro mikrovlnné trouby.“ Některé plasty měknou v důsledku dlouhodobého působení vysokých teplot. „Varné sáčky” a zapékací vaky musí být proříznuty, propíchnuty, nebo jinak odvětrány, podle návodu výrobce pokrmu.
Plastové obalovací folie	Používejte pouze talíře a nádobí určené k použití v mikrovlnných troubách. Používejte na přikrývání pokrmů a na udržení vlhkosti pokrmu během vaření. Dbejte na to, aby se plastová folie nedotýkala připravovaného pokrmu.
Teploměry	Používejte pouze teploměry vhodné k používání v mikrovlnných troubách. (Teploměry na maso, pečivo a cukroví).
Voskovaný papír	Používejte na přikrytí pokrmů, jako zábranu proti postříkání trouby a na udržení vlhkosti pokrmu během vaření.

Materiály, které nemohou být používány při vaření v mikrovlnné troubě

Nástroje a nádobí
Poznámky

Hliníkové podnosy a plechy	Hrozí nebezpečí zkroucení. Přemístěte pokrm do nádoby vhodné pro vaření v mikrovlných troubách.
Potravinové a kartonové krabice s kovovým držadlem	Hrozí nebezpečí zkroucení. Přemístěte pokrm do nádoby vhodné pro vaření v mikrovlných troubách.
Kovové nádobí a nádobí s kovovými doplňky	Kov zabraňuje pronikání mikrovlnné energie. Kovový lem se může zkroutit.
Drátěné zavírací kroužky	Hrozí nebezpečí zkroucení a požáru uvnitř trouby.
Papírové sáčky	Může dojit ke vznícení. Hrozí nebezpečí požáru uvnitř trouby.
Pěnové materiály	Působením vysokých teplot se plastová pěna může rozpustit a znehodnotit pokrm.
Dřevo	Dřevo se vysušuje a může prasknout během vaření.

Používání materiálů při grilování a vaření v mikrovlnné troubě

Materiál
Mikrovlnné vaření
Grilování
Kombinace

Varné sklo	Ano	Ano	Ano
Sklo obyčejné	Ne	Ne	Ne
Keramika určená k zapékání	Ano	Ano	Ano
Plastové nádobí do mikrovlnné trouby	Ano	Ne	Ne
Pečící papír	Ano	Ne	Ne
Kovový rošt	Ne	Ano	Ne
Kovový plech, podnos	Ne	Ano	Ne
Hliníková folie, alobal	Ne	Ano	Ne

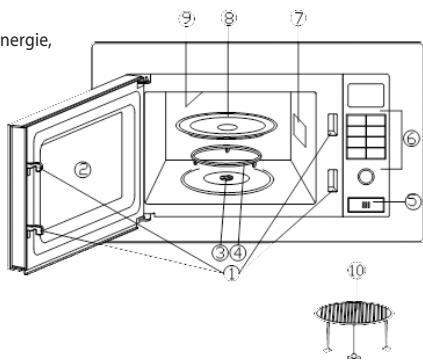

SESTAVENÍ MIKROVLNNÉ TROUBY

① Bezpečnostní uzamykací systém (vypne přívod elektrické energie, pokud dojde k otevření dvířek během vaření)
② Pozorovací okénko dvířek trouby
③ Osa unášecího talíře
④ Zkompletovaný unášecí kroužek
⑤ Tlačítko k otevření dvířek
⑥ Ovládací panel
⑦ Vlnovod
⑧ Skleněný talíř
⑨ Grill
⑩ Kovový rošt (pouze pro funkci grilování)

nergie, ② ③④ ① ⑥ ⑦ ⑧ ⑨

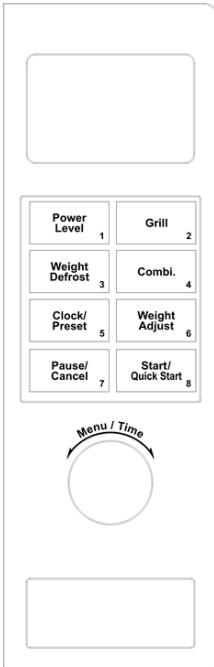

Power Level 1 Weight Defrost 3 Clock/ Preset 5 Pause/ Cancel 7 Grill 2 Combi. 4 Weight Adjust 6 Start/ Quick Start 8 Menu / Time

DISPLEJ

- Zobrazení času vaření, výkonu, programu a hodin.

POWER LEVEL (MIKROVLNNÝ VÝKON)

- Počtem stisků tohoto tlačítka určíte stupeň mikrovlnného výkonu.

GRILL (GRILOVÁNÍ)

- Stisknutím nastavíte program grilování.

WEIGHT DEFROST (ROZMRAZOVÁNÍ DLE VÁHY)

- Stisknutím nastavíte rozmrazování dle hmotnosti.

COMBI. (KOMBINACE S GRILEM)

- Stisknutím nastavíte kombinaci mikrovlnného vaření a grilování.

CLOCK/PRESET (HODINY/PŘEDVOLBA)

• Stisknutím nastavíte čas.
• Používá se k nastavení předvolby programu.

WEIGHT ADJUST (NASTAVENÍ VÁHY)

- Stisknutím nastavíte váhu potravin nebo počet porcí.

PAUSE/CANCEL (PAUZA/ZRUŠIT)

• Stisknutím zrušíte nastavení nebo resetujete troubu před nastavením vybraného programu.
• Jedním stisknutím přerušíte zvolený program, druhým stisknutím zrušíte zvolený program.
• Používá se take k nastavení dětského bezpečnostního zámku.

START/QUICK START (START/RYCHLÝ START)

• Stisknutím spustíte program vaření.
• Opakovaným stisknutím nastavíte funkci rychlého startu.

MENU/TIME (MENU/ČAS)

• Otočením nastavíte požadovaný čas vaření.
• Otočením proti směru hodinových ručiček vyberete program ve funkci automatického vaření.

INSTALACE UNÁŠECÍHO TALÍŘE

Náboj (dolní strana)

Skleněný talíř Osa unášecího talíře Zkompletovaný unášecí kroužek

1. Nikdy nepokládejte skleněný talíř dnem nahoru. Skleněný talíř se musí vždy volně otáčet.
2. Nepoužívejte troubu bez unášecího kroužku a skleněného talíře.
3. Veškeré pokrmy a nádoby s pokrmy musí být vždy pokládány na skleněný talíř.
4. Pokud dojde k prasknutí skleněného talíře nebo k poškození unášecího kroužku, kontaktujte nejbližší autorizovaný servis.

INSTALACE

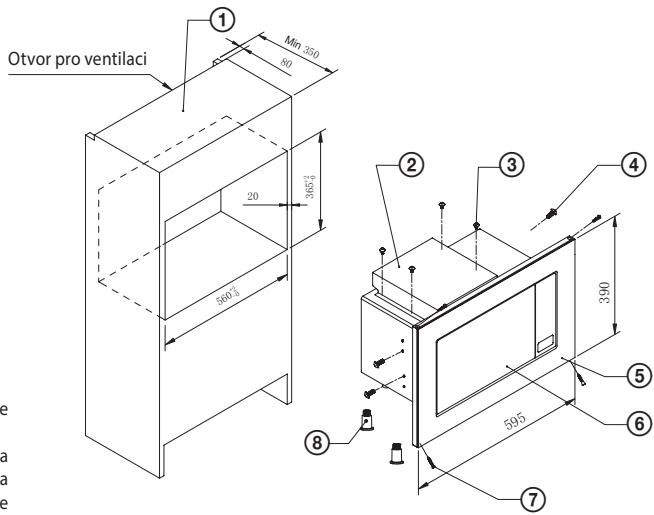

Názvy částí trouby

① Skříňka 1
② Vrchní tunel 1
③ Šroub 4×8 4
④ Šroub 4×10 4
⑤ Rámeček 1
⑥ Mikrovlnná trouba 1
⑦ Šroub 3×25 4
⑧ Nástavec na nožičky 4

Otvor pro ventilaci Min 350 60 20 360±1 560±3 390 595 ② ③ ④ ⑤ ⑥ ⑦ ⑧

Odstraňte veškerý balicí materiál a vyjměte všechna příslušenství.

Zkontrolujte, zda trouba není nějak poškozena (promáčknutá nebo poškozená dvířka a podobně). Neinstalujte troubu, pokud je jakkoliv poškozená.

Těleso trouby: Odstraňte veškerou ochrannou fólii z povrchu trouby.

Neodstraňujte obdélníkovou krytku, která je připevněna uvnitř trouby. Tato krytka chrání magnetron trouby.

Instalace

1. Troubu umístěte na rovný povrch, který zaručuje dostatečně volný prostor pro správnou funkci odvětrávacích otvorů.
   a) Neblokujte větrací otvory. Může dojít k poškození trouby.
   b) Umístěte troubu co možná nejdále od rozhlasového a televizního přijímače. Mikrovlnná trouba může způsobovat rušení televizního a rozhlasového TV signálu.
2. Namontujte nástavce na nožičky trouby (viz obrázek 1).
3. Přišroubujte vrchní tunel 4 šrouby (③). Dbejte na to, aby otevřená část byla vzadu, viz obrázek 2.
4. Čtyřmi šrouby (④) připevněte rámeček, viz obrázek 3.
   POZOR: Na vnitřní straně rámečku je označena nápisem TOP horní část rámečku.
5. Umístěte mikrovlnnou troubu do skříňky, viz obrázek 4. V žádném případě nezakrývejte ventilační/nasávací otvory. Troubu umístěte doprostřed skříňky.
6. Troubu připevněte do skříňky s pomocí 4 šroubů (⑦), viz obrázek 5.

1. Zapojte troubu do standardní elektrické sítě. Ujistěte se, že uvedená hodnota napětí a frekvenční kmitočet na štítku trouby se shoduje s hodnotou napětí a frekvenčním kmitočtem v síti.

UPOZORNĚNÍ: Pokud uzemněná zásuvka nebude přístupná po instalaci přístroje, potom musí být trouba zapojena do dvoupólové odbočné zásuvky opatřené vypínačem a pojistkou s oddělením kontaktů 3 mm a umístěna na snadno přístupné místo vedle zařízení. Odbočná zásuvka musí být stále přístupná, i když je trouba umístěna ve skříní.

Tato mikrovlnná trouba používá moderní elektronické ovládání k nastavení parametrů vaření tak, aby lépe vyhovovala vašim požadavkům. Pokud v průběhu vaření stisknete tlačítko Pause/Cancel (Pauza/Zrušit), program se přeruší, pokračování spustíte stisknutím tlačítka Start/Quick start (Start/Rychlý start). Opětovným stisknutím tlačítka Pause/Cancel se program zruší. Po skončení vaření bude každé 2 minuty zvukový signál upozorňovat na ukončení činnosti, dokud neotevřete dvířka nebo nestisknete jakékolí tlačítko.

1. Nastavení hodin

Jakmile mikrovlnnou troubu zapojíte do zásuvky, na displeji trouby se zobrazí "1:00" a ozve se pípnutí.

Stiskněte tlačítko Clock/Preset (Hodiny/Předvolba) k nastavení času. Opakovaným stisknutím zvolte 24 hodinový režim (Hr 24) nebo 12ti hodinový režim (Hr 12).

Po zvolení režimu nastavte hodiny otočením ovladače Menu/Time (Menu/Čas) a potvrďte stisknutím Clock/Preset (Hodiny/Předvolba). Nastavení minut provedete stejnými úkony.

2. Vaření v mikrovlnné troubě

1) Požadovaný výkon zvolíte stisknutím tlačítka Power level (Mikrovlnný výkon) dle níže uvedené tabulky.
2) Pomocí ovladače Menu/Time (Menu/Čas) nastavte požadovaný čas vaření.
3) Potvrd'te stisknutím tlačítka Start/Quick Start (Start/Rychlý start) a trouba začne vařit.

Tabulka mikrovlnného výkonu

Počet stisknutí tlačítka POWER LEVEL	Mikrovlnný výkon	Použití
1×	100 %	Ohřev, mléko, vaření vody, zelenina, nápoje
2×	80 %	Rýže, ryby, kuře, mleté maso
3×	60 %	Dušení masa, ryby
4×	40 %	Příprava polévky, změknutí másla
5×	20 %	Změknutí zmrzliny
6×	0 %	Ventilátor nebo kuchyňská minutka

Poznámka: Pokud nezvolíte stupeň výkonu, bude trouba pracovat na maximální výkon. V průběhu vaření můžete zjistit výkon stisknutím tlačítka Power level (Mikrovlnný výkon).

3. Rychlé spuštění

Opakovaným stisknutím tlačitka Start/Quick Start (Start/Rychlý start) nastavíte délku vaření, trouba se spustí na plný výkon. Každé stisknutí odpovídá 30 věřinám. Nejdelší možné nastavení v tomto režimu je 10 minut. Po uplynutí nastaveného času se ozve zvukový signál a na displeji se zobrazí END (Konec).

4. Rozmrazování podle hmotnosti

Čas a výkon rozmrazování jsou nastaveny automaticky po naprogramování hmotnosti. Rozsah hmotnosti zmaražených potravin: 100–1800 g.

Příklad: Pokud chcete rozmrazit 600 g krevet.

1) Stiskněte tlačítko Weight Defrost (Rozmrazování dle váhy).
2) Stisknutím tlačítka Weight Adjust (Nastavení váhy) vyberte hmotnost krevet.
3) Spustte rozmrazování stisknutím tlačítka Start/Quick Start (Start/Rychlý start).

Poznámka: Během rozmrazování se cyklus přeruší a ozve se zvukový signál – pokrm otočte a pokračujte stisknutím tlačítka Start/Quick Start (Start/Rychlý start).

5. Používání grilu

Užití grilu je obzvláště vhodné pro přípravu tenkých plátků masa, steaků, žebírek, gyrosu, klobás nebo kousků kuřete. Maximální délka grilování je 95 minut.

Příklad: Pokud chcete naprogramovat 12 minut grilování

1) Stiskněte tlačítko Grill (Grilování).
2) Otočením ovladače Menu/Time (Menu/Čas) nastavte požadovanou dobu grilování.
3) Spustte grilování stisknutím tlačítka Start/Quick Start (Start/Rychlý start).

6. Předvolby

Tato funkce umožňuje spustit v nastaveném čase jeden z již předem naprogramovaných cyklů trouby.

Příklad: je 8:00. Vy chcete začít vaření v 11:30.

1) Vyberte požadovaný program vaření (kromě programu rozmrazování dle váhy a rychlý start).
2) Stiskněte jednou tlačítko Clock/Preset (Hodiny/Předvolba).
3) Otočte ovladačem na pozici Menu/Time (Menu/Čas) a nastavte hodiny na 11:00.
4) Jednou stiskněte tlačítko Clock/Preset (Hodiny/Předvolba).
5) Otočením ovladače Menu/Time (Menu/Čas) nastavíte minuty na 11:30.
6) Stiskněte jednou tlačítko Clock/Preset (Hodiny/Předvolba).

Poznámka: Po nastavení Předvolby nepoužívejte ostatní tlačítka s výjimkou zjištění času předvolby Clock/Preset nebo k jejímu zrušení stisknutím Pause/Cancel.

7. Automatické vaření

Pro následující pokrmy nemusíte nastavovat výkon a dobu přípravy. Stačí zadat typ potraviny a její hmotnost/množství.

Menu	Potravina
1	Nápoje (200 ml/šálek)
2	Rýže (g)
3	Špagety (g)
4	Brambory (každá 230 ± 10 g)
5	Auto ohřev (g)
6	Ryby (g)
7	Kuře (g)
8	Hovězí/Skopové (g)
9	Mleté maso (g)

Příklad: vaření 400 g ryby

1) Otočte ovladačem Menu/Time (Menu/Čas) proti směru hodinových ručiček, až se na displeji zobrazí 6 - viz přiložená tabulka pokrmů.
2) Stiskněte tlačítko Weight Adjust (Nastavení váhy). Počtem stisků tohoto tlačítka vyberete požadovanou hmotnost 400 g.
3) Stiskněte tlačítko Start/Quick Start (Start/Rychlý start).

8. Kombinace grilu a mikrovlnného vaření

Maximální doba přípravy pro oba kombinované režimy je 95 minut. K dispozici jsou dva kombinované režimy: COMBI 1 vhodný pro přípravu ryb a zapékání (30% mikrovlnné vaření, 70% grilování) a COMBI 2 vhodný pro omelety, pudinky, pečené brambory a drůbež (55% mikrovlnné vaření, 45% grilování).

Příklad: Chcete vařit v režimu COMBI 1 po dobu 25 minut

1) Stiskněte jednou tlačítko Combi.
2) Pootočte ovladačem Menu/Time (Menu/Čas) tak, aby se na displeji zobrazil čas 25:00.
3) Stiskněte Start/Quick Start (Start/ Rychlý start).

Příklad: Chcete vařit v režimu COMBI 2 po dobu 12 minut

1) Stiskněte dvakrát tlačítko Combi.
2) Pootočte ovladačem Menu/Time (Menu/Čas) tak, aby se na displeji zobrazil čas 12:00.
3) Stiskněte Start/Quick Start (Start/ Rychlý start).

Přístroj po dokončení ohřevu nechá běžet ventilátor po dobu nezbytně nutnou pro dochlazení tepelné namáhaných částí elektroniky, aby nedošlo k jejich poškození. Je-li ohřev kratší, nebo umožňují-li to okolní tepelné podmínky, po dokončení ohřevu již přístroj dochlazovat nemusí.

9. Dětský bezpečnostní zámek – může se lišit dle typu mikrovlnné trouby

ZAMKNOUT: Na 3 sekundy stiskněte tlačítko Stop/Cancel (Pauza/Zrušit), ozve se zvukový signál oznamující aktivaci dětského zámku a na displeji se rozsvítí indikátor Child Lock (Dětský zámek).

ODEMKNOUT: Na 3 sekundy stiskněte tlačítko Stop/Cancel (Pauza/Zrušit), ozve se zvukový signál oznamující deaktivaci dětského zámku. Indikátor zámku na displeji zhasne.

Aktivace dětského zámku:

V pohotovostním režimu bez jakékoli operace během jedné minuty se mikrovlnná trouba automaticky přepne do režimu dětského zámku a rozsvítí se kontrolka. Všechna tlačítka budou deaktivována.

ODSTRAŇOVÁNÍ PROBLÉMŮ

Běžné
Mikrovlnná trouba ruší příjem televize.	Mikrovlnná trouba v chodu může rušit příjem rádia a televize. Je to podobné rušení malých elektrických spotřebičů jako mixér, vysavač a elektrický ventilátor.
Na dvířkách se hromadí pára, z průduchů vychází horký vzduch.	Při vaření může z jídla vycházet pára. Většina jí odejde větracími otvory, ale část se může nahromadit na chladnějším místě, jakým jsou dvířka. Tento jev je normální.
Trouba byla omylem spuštěna prázdná.	Troubu nesmíte zapínat prázdnou. Je to velmi nebezpečné.

Problém	Možná příčina	Náprava
Troubu nelze zapnout.	Přívodní kabel není pevně zastrčen v zásuvce.	Vytáhněte kabel ze zásuvky. Zhruba po 10 sekundách kabel znovu zastrčte do zásuvky.
	Vyhořela pojistka nebo vypadl jistič.	Vyměňte pojistku nebo zapněte jistič (opravuje servisní technik z naší společnosti).
	Problém se zásuvkou.	Zkuste do zásuvky zapojit jiné elektrické zařízení.
Trouba nehřeje.	Dvířka nejsou správně zavřená.	Dobře zavřete dvířka.
Skleněný talíř vydává zvuky, když je mikrovlnná trouba v chodu.	Otočná podložka nebo dno trouby jsou znečištěné.	Očistěte troubu podle pokynů v kapitole „Čištění“.

TECHNICKÉ ÚDAJE

Objem 20 l

Mikrovlnný výkon 800 W

Výkon grilu 1000 W

Nerezové provedení včetně vnitřního prostoru

Časovač 95 minut

Auto menu 9 voleb

Rozmrazování podle hmotnosti

Nastavení výkonu 5 úrovní

Otočný talíř ∅ 245 mm

Hmotnost 13,5 kg

Rozměry včetně rámečku 595 × 390 × 352 mm (š × v × h)

Rozměry bez rámečku 455 × 275 × 352 mm (š × v × h)

Jmenovité napětí: 230–240 V\~ 50 Hz

Jmenovitý příkon: 1200 W

Gril: 1000 W

Provozní frekvence: 2 450 MHz

Hlučnost: 57 dB

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změna textu a technických parametrů vyhrazena.

08/05

BEZPEČNOSTNÉ POKYNY

1. Neotvárajte dvere rúry.
2. Vypnite rúru a vytiahnite vidlicu zo zásuvky.
3. Vypnite hlavný vypínač rozvodu elektrického prúdu.

ČISTENIE

Test kuchynského riadu:

- Počtom stlačení tohto tlačidla určíte stupeň mikrovlnného výkonu.

GRILL (GRILOVANIE)

- Stlačením nastavíte program grilovania.

WEIGHT DEFROST (ROZMRAZOVANIE PODL'A HMOTNOSTI)

• Otočením nastavíte požadovaný čas varenia.
• Otočením proti smeru hodinových ručičiek vyberiete program vo funkcii automatického varenia.

INŠTALÁCIA UNÁŠACIEHO TANIERA

Náboj (dolná strana)

Hned'ako mikrovlnnú rúru zapojíte do zásuvky, na displeji rúry sa zobrazí „1:00“ a ozve sa pípnutie.

Stlačte tlačidlo Clock/Preset (Hodiny/Predvolba) na nastavenie času. Opakovaným stlačením zvoľte 24-hodinový režim (Hr 24) alebo 12-hodinový režim (Hr 12).

Po zvolení režimu nastavte hodiny otočením ovládača Menu/Time (Menu/Čas) a potvrdte stlačením Clock/Preset (Hodiny/Predvolba). Minúty nastavíte rovnakými úkonmi.

Tabulka mikrovlnného výkonu

4. Rozmrazovanie podl'a hmotnosti

Poznámka: Počas rozmrazovania sa cyklus preruší a ozve sa zvukový signál – pokrm otočte a pokračujte stlačením tlačidla Start/Quick Start (Štart/Rýchly štart).

5. Používanie grilu

1) Stlačte tlačidlo Grill (Grilovanie).
2) Otočením ovládača Menu/Time (Menu/Čas) nastavte požadovaný čas grilovania.
3) Spustite grilovanie stlačením tlačidla Start/Quick Start (Štart/Rýchly štart).

6. Predvolby

Poznámka: Po nastavení Predvolby nepoužívajte ostatné tlačidlá s výnimkou zistenia času predvolby Clock/Preset alebo na jej zrušenie stlačením Pause/Cancel.

7. Automatické varenie

Mikrovlnný výkon 800 W

Výkon grilu 1000 W

Rozmrazovanie podl'a hmotnosti

Nastavenie výkonu 5 úrovní
