NÁVOD K OBSLUZE WD 2 KARCHER

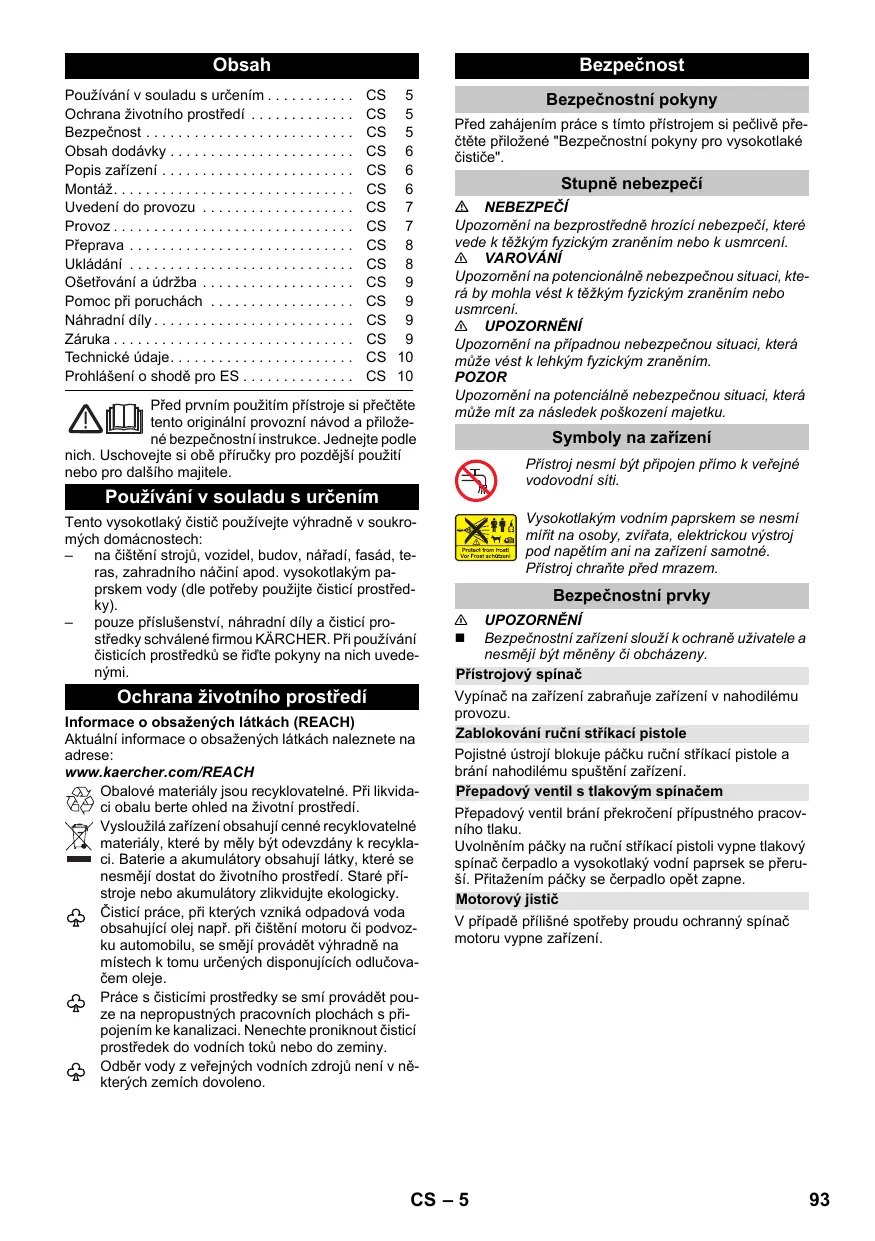

HU – 10 Obsah Používání v souladu s určením . . . . . . . . . . . Ochrana životního prostředí . . . . . . . . . . . . . Bezpečnost . . . . . . . . . . . . . . . . . . . . . . . . . . Obsah dodávky . . . . . . . . . . . . . . . . . . . . . . . Popis zařízení . . . . . . . . . . . . . . . . . . . . . . . . Montáž. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Uvedení do provozu . . . . . . . . . . . . . . . . . . . Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Přeprava . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ukládání . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ošetřování a údržba . . . . . . . . . . . . . . . . . . . Pomoc při poruchách . . . . . . . . . . . . . . . . . . Náhradní díly . . . . . . . . . . . . . . . . . . . . . . . . . Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Technické údaje. . . . . . . . . . . . . . . . . . . . . . . Prohlášení o shodě pro ES . . . . . . . . . . . . . . Bezpečnost CS 5 CS 5 CS 5 CS 6 CS 6 CS 6 CS 7 CS 7 CS 8 CS 8 CS 9 CS 9 CS 9 CS 9 CS 10 CS 10 Před prvním použitím přístroje si přečtěte tento originální provozní návod a přiložené bezpečnostní instrukce. Jednejte podle nich. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele. Bezpečnostní pokyny Před zahájením práce s tímto přístrojem si pečlivě přečtěte přiložené "Bezpečnostní pokyny pro vysokotlaké čističe". Stupně nebezpečí NEBEZPEČÍ Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení. 몇 VAROVÁNÍ Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení. 몇 UPOZORNĚNÍ Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním. POZOR Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku. Symboly na zařízení Přístroj nesmí být připojen přímo k veřejné vodovodní síti. Používání v souladu s určením Tento vysokotlaký čistič používejte výhradně v soukromých domácnostech: – na čištění strojů, vozidel, budov, nářadí, fasád, teras, zahradního náčiní apod. vysokotlakým paprskem vody (dle potřeby použijte čisticí prostředky). – pouze příslušenství, náhradní díly a čisticí prostředky schválené firmou KÄRCHER. Při používání čisticích prostředků se řiďte pokyny na nich uvedenými. Ochrana životního prostředí Informace o obsažených látkách (REACH) Aktuální informace o obsažených látkách naleznete na adrese: www.kaercher.com/REACH Obalové materiály jsou recyklovatelné. Při likvidaci obalu berte ohled na životní prostředí. Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdány k recyklaci. Baterie a akumulátory obsahují látky, které se nesmějí dostat do životního prostředí. Staré přístroje nebo akumulátory zlikvidujte ekologicky. Čisticí práce, při kterých vzniká odpadová voda obsahující olej např. při čištění motoru či podvozku automobilu, se smějí provádět výhradně na místech k tomu určených disponujících odlučovačem oleje. Práce s čisticími prostředky se smí provádět pouze na nepropustných pracovních plochách s připojením ke kanalizaci. Nenechte proniknout čisticí prostředek do vodních toků nebo do zeminy. Odběr vody z veřejných vodních zdrojů není v některých zemích dovoleno. Vysokotlakým vodním paprskem se nesmí mířit na osoby, zvířata, elektrickou výstroj pod napětím ani na zařízení samotné. Přístroj chraňte před mrazem. Bezpečnostní prvky

UPOZORNĚNÍ Bezpečnostní zařízení slouží k ochraně uživatele a nesmějí být měněny či obcházeny. Přístrojový spínač Vypínač na zařízení zabraňuje zařízení v nahodilému provozu. Zablokování ruční stříkací pistole Pojistné ústrojí blokuje páčku ruční stříkací pistole a brání nahodilému spuštění zařízení. Přepadový ventil s tlakovým spínačem Přepadový ventil brání překročení přípustného pracovního tlaku. Uvolněním páčky na ruční stříkací pistoli vypne tlakový spínač čerpadlo a vysokotlaký vodní paprsek se přeruší. Přitažením páčky se čerpadlo opět zapne. Motorový jistič V případě přílišné spotřeby proudu ochranný spínač motoru vypne zařízení. CS – 5

Obsah dodávky Montáž Rozsah dodávky přístroje je zobrazen na obale. Během vybalování zkontrolujte, zda je zásilka kompletní. Pokud chybí části příslušenství nebo bylo transportem poškozeny, obraťte se na vaší prodejnu. Ilustrace najdete na rozkládací stránce 3 Před uvedením do provozu namontujte díly volně přiložené k zařízení. K tomu je potřeba přiložené šrouby a křížový šroubovák PH 2. Navíc je potřeba Montáž nohy podstavce Tkaninou vyztužená hadice se standardní přípojkou. – minimální průměr 1/2 palce (13 mm) – minimální délka 7,5 m Ilustrace Nasadit nohu podstavce. Přiložené hmoždinky zcela zasuňte do otvorů. Nohu podstavce připevněte přiloženými šrouby. Popis zařízení V provozní příručce je popsáno maximální vybavení. V závislosti na modelu se liší obsah dodávky (viz obal). Ilustrace najdete na rozkládací stránce 4 1 Spojovací element pro přívod vody 2 Vodní přípojka s integrovaným sítkem 3 Vysokotlaká hadice 4 Vedení hadice 5 Uložení pro stříkací trubky 6 Uchovávání / parkovací pozice ruční stříkací pistole 7 Připojení Plug 'n' Clean pro čisticí prostředek 8 Držadlo 9 Přepravní držadlo, vytažitelná 10 Buben na vysokotlaké hadice 11 Ruční klika na hadicový buben 12 Vypínač na přístroji "0/OFF" / "I/ON" 13 Síťové napájecí vedení se zástrčkou 14 Přihrádka pro příslušenství 15 Hák pro upevnění sítě 16 Síť pro přihrádku na příslušenství 17 Přepravní kolo 18 Noha podstavce s držadlem 19 Ruční stříkací pistole Full Control 20 Bateriová přihrádka 21 LED zobrazení tlaku MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD 22 Uzávěr přihrádky na akumulátor 23 Zablokování ruční stříkací pistole 24 Tlačítko k oddělení vysokotlaké hadice od ruční stříkací pistole 25 Full Control proudnice Vario Power Pro obvyklé čištění Tlakové stupně: HARD / MEDIUM / SOFT / MIX 26 Full Control proudnice fréza na nečistoty Pro těžká znečištění Tlakový stupeň: HARD Montáž ukládacího prostoru pro proudnici Ilustrace Zahákněte ukládací prostor pro proudnici. Zajistěte ukládací prostor pro proudnici dvěma šrouby. Montáž přepravní rukojeti Ilustrace Nasaďte přepravní madlo. Zajistěte přepravní madlo dvěma šrouby. Uchycení sítě na přihrádce pro příslušenství Ilustrace Síť pro příslušenství zahákněte do háčků znázorněných na obrázku.

• Dodatečné příslušenství 27 Plug 'n' Clean nádoby s čisticím prostředkem se závěrným víkem ** není součástí dodávky 28 Přívodní hadice vody Zvláštní příslušenství Zvláštní příslušenství rozšiřuje možnosti využití vysokotlakého čističe. Bližší informace obdržíte u Vašeho obchodníka s přístroji KÄRCHER.

CS – 6 Uvedení do provozu Provoz Přístroj postavte na rovné ploše. Ilustrace Zezadu skrz průchodku zasuňte vysokotlakou hadici. Ilustrace Zasuňte vysokotlakou hadici do ruční stříkací pistole tak, aby slyšitelně zaskočila. Upozornění: Dbejte na správné seřízení připojovací matice. Prověřte bezpečné spojení tahem za vysokotlakou hadici. Vysokotlakou hadici odviňte zcela z hadicového bubnu. Zapojte síťovou zástrčku do zásuvky. POZOR Chod nasucho po dobu delší než 2 minuty vede k poškození vysokotlakého čerpadla. Pokud přístroj během 2 minut nevytvoří tlak, vypněte jej a postupujte podle pokynů v kapitole „Nápověda při poruchách“. Přívod vody Hodnoty připojení viz typový štítek, resp. Technické údaje. POZOR Nečistoty ve vodě mohou poškodit vysokotlaké čerpadlo a příslušenství. Na ochranu doporučujeme použití vodního filtru KÄRCHER (zvláštní příslušenství, obj. číslo 4.730-059). Zásobování vodou z přívodu vody Dbejte pokynů příslušné místní organizace zajišťující zásobování vodou. POZOR Hadicové armatury z kovu včetně zajištění proti prosaku Aquastop mohou být příčinou poškození čerpadla! Používejte prosím hadici spojky z plastu nebo hadicovou spojku KÄRCHER z mosazi. Ilustrace Spojku našroubujte na vodovodní přípojku zařízení. Nasaďte hadici přívodu vody na spojku u vodovodní přípojky. Vodní hadici připojte k vodovodní síti. Zcela otevřete vodovodní kohoutek. Nasávání vody z otevřených nádrží Tento vysokotlaký čistič je ve spojení se sací hadicí KÄRCHER vč. zpětného ventilu (speciální příslušenství, objednací č. 2.643-100) určen k nasávání povrchové vody např. z nádob na zachycování dešťové vody nebo z rybníčků (maximální výška sání viz technické údaje). Upozornění: Při sacím provozu není potřeba spojku pro vodní přípojku. Naplňte sací hadici vodou. Sací hadici našroubujte na vodní přípojku přístroje a zavěste do vodního zdroje (např. kádě na dešťovou vodu). Před uvedením do provozu přístroj odvzdušněte následovně: Zapněte přístroj "I/ON". Odjistěte páčku na ruční stříkací pistoli. Stiskněte páčku na ruční stříkací pistoli, zařízení se zapne. Nechte přístroj v provozu (max. 2 minuty), až bude z ruční stříkací pistole vycházet voda bez bublin. Uvolněte páčku na ruční stříkací pistoli. Zajistěte páčku na ruční stříkací pistoli. Provoz s vysokým tlakem 몇 UPOZORNĚNÍ Při čištění lakovaných povrchů dodržujte minimální vzdálenost 30 cm, abyste zabránili poškození plochy. POZOR Nečistěte pneumatiky, lak nebo citlivé povrchy jako dřevo pomocí frézy na nečistoty, hrozí poškození. Zvolte proudnici vhodnou pro příslušnou úlohu čištění. Ilustrace Proudnici nasaďte na ruční stříkací pistoli a otočením o 90° ji zajistěte. Zapněte přístroj "I/ON". Odjistěte páčku na ruční stříkací pistoli. Stiskněte páčku na ruční stříkací pistoli, zařízení se zapne. Upozornění: Jestliže se páčka znovu uvolní, zařízení se znovu vypne. Vysoký tlak zůstává v systému zachován. Full Control proudnice Vario Power Otáčejte proudnici tak dlouho, až se na indikátoru tlaku ruční stříkací pistole objeví LED požadovaného tlakového stupně. Systém Full Control Indikátor tlaku na ruční stříkací pistoli ukazuje při provozu s proudnicí Full Control aktuálně nastavený tlakový stupeň. Upozornění: Indikátor tlaku nepodává při provozu s ústrojím T-Racer a jiným příslušenstvím správné informace. Tlakový stupeň Doporučujeme například pro HARD kamenné terasy z dlažebních kostek nebo vymývaného betonu, asfaltu, povrchy z kovu, zahradní nástroje (kolečko, rýč atd.) MEDIUM Osobní vozidla / motocykly, plochy z cihel, omítnuté zdi, plastový nábytek SOFT plochy ze dřeva, jízdní kola, plochy z pískovce, ratanový nábytek MIX Provoz s použitím čisticího prostředku POZOR Citlivost materiálů se může v závislosti na stáří a stavu silně lišit. Uvedená doporučení jsou nezávazná. CS – 7

Přeprava Provoz s použitím čisticího prostředku Většinu čisticích prostředků KÄRCHER lze zakoupit v připraveném stavu v nádobě Plug 'n' Clean s čisticím prostředkem. Upozornění: Čisticí prostředek lze přidávat pouze při nízkém tlaku. NEBEZPEČÍ Používáte-li čisticí prostředky musíte dodržovat bezpečnostní list výrobce čisticího prostředku, zejména upozornění na osobním ochranném vybavení. Odstraňte víko z nádoby Plug 'n' Clean s čisticím prostředkem. Ilustrace Dodatečné příslušenství Zatlačte nádobu s čisticím prostředkem otvorem dolů do přípojky pro čisticí prostředek Plug 'n' Clean. Používejte proudnici Vario Power. Otáčejte proudnici ve směru "MIX" tak dlouho, až se na indikátoru tlaku ruční stříkací pistole objeví LED "MIX". Upozornění: Tímto způsobem se roztok čisticího prostředku za provozu přimíchává k vodnímu paprsku. Doporučovaná metoda čištění Čisticí prostředek úsporně nastříkejte na suchý povrch a nechte působit (ne však zaschnout). Uvolněnou nečistotu opláchněte paprskem vysokého tlaku. Po provozu s použitím čisticího prostředku Vysuňte nádobu Plug 'n' Clean na čisticí prostředek z úchytu a uzavřete ji víkem. Pro uschování umístěte nádobu s čisticím prostředkem do úchytu víkem nahoru. Přerušení provozu Uvolněte páčku na ruční stříkací pistoli. Zajistěte páčku na ruční stříkací pistoli. Ilustrace Ruční stříkací pistoli s proudnicí nastavte do parkovací pozice. Při delších přestávkách v práci (přes 5 minut) přístroj ještě vypněte vypínačem „0/OFF“. Ukončení provozu Uvolněte páčku na ruční stříkací pistoli. Zařízení vypněte „0/OFF“. Vytáhněte zástrčku ze sítě. 몇 UPOZORNĚNÍ Vysokotlakou hadici odpojujte od ruční stříkací pistole nebo od zařízení pouze, pokud v systému není tlak. Zavřete vodovodní kohoutek. Stiskněte páčku na stříkací pistoli za účelem odstranění zbylého tlaku ze systému. Uvolněte páčku na ruční stříkací pistoli. Zajistěte páčku na ruční stříkací pistoli. POZOR Při oddělování přívodní nebo vysokotlaké hadice může po provozu z přípojek vytékat teplá voda. Odpojte zařízení od přívodu vody.

몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě. Ruční přeprava Zařízení zvedněte za držadlo a přeneste je. Vysuňte madlo pro přenášení, je patrné zaklapnutí. Přístroj tahejte za přepravní úchyt. Přeprava ve vozidle Přeprava v poloze na ležato: Vysuňte Plug 'n' Clean nádobu na čisticí prostředek z úchytu a uzavřete víkem. Zajistěte přístroj proti sklouznutí a převrácení. Ukládání 몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění. Uložení přístroje Přístroj odstavte na rovné ploše. Odpojte proudnici od ruční stříkací pistole. Stiskněte přerušovací tlačítko na ruční stříkací pistoli a vytáhněte vysokotlakou hadici z ruční stříkací pistole. Ruční stříkací pistoli zasuňte do uložení pro ruční stříkací pistoli. Obě proudnice zaaretujte v uložení pro proudnice. – Proudnice fréza na nečistoty: Tryska směrem dolů. – Proudnice Vario Power: Tryska směrem nahoru. Uložte síťové napájecí vedení v přihrádce pro příslušenství. 몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Pozor na směr otáčení hadicového bubnu při navíjení vysokotlaké hadice. Naviňte vysokotlakou hadici. Hadicový buben otáčejte pomocí kliky proti směru hodinových ručiček. Před dlouhodobým uskladněním, např. v zimě navíc dodržujte pokyny v kapitole Péče. Ochrana proti zamrznutí POZOR Ne zcela vyprázdněné přístroje a příslušenství mohou být znehodnoceny mrazem. Zcela vyprazdňuje přístroj a příslušenství a chraňte je před mrazem. Aby nedošlo ke škodám: Odpojte zařízení od přívodu vody. Odpojte proudnici od ruční stříkací pistole. Zapněte přístroj "I/ON". Stiskněte páčku ruční stříkací pistole a vyčkejte, až přestane vytékat voda (cca 1 min). Uvolněte páčku na ruční stříkací pistoli. Zajistěte páčku na ruční stříkací pistoli. Zařízení vypněte „0/OFF“. Zařízení s úplným příslušenstvím ukládejte na místo chráněné před mrazem. CS – 8 Ošetřování a údržba Zařízení se nerozbíhá, motor hučí NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem. Před každou prací na zařízení vždy zařízení vypněte a vytáhněte síťovou zástrčku. Pokles napětí v důsledku slabé elektrické sítě nebo při použití prodlužovacího kabelu. Při zapínání nejprve stiskněte páčku ruční stříkací pistole a teprve poté přepněte vypínač zařízení na "I/ON". Vyčistěte síto na přívodu vody Zařízení nelze natlakovat Pravidelně čistěte síto v přípojce vody. Odmontujte spojku z vodovodní přípojky. POZOR Síto nesmí být poškozeno. Ilustrace Vytáhněte síto pomocí plochých kleští. Vyčistěte síto pod tekoucí vodou. Síto opět nasaďte do vodovodní přípojky. Výměna baterií u vysokotlaké pistole Akumulátory jsou opotřebované, pokud není na displeji ruční stříkací pistole žádný indikátor. Je potřeba dvě baterie nebo akumulátory velikosti AAA. Ilustrace Stiskněte šoupátko uzávěru. Otevřete přihrádku pro baterie. Vyjměte baterie. Vložte nové baterie a dbejte přitom na správné uspořádání pólů. Uzavřete přihrádku na baterie. Vypotřebované baterie zlikvidujte dle platných předpisů. Zkontrolujte nastavení stříkací trubky. Zkontrolujte, zda je u přívodu vody dostatečný průtok. Síto ve vodní přípojce vyjměte plochými kleštěmi a vyčistěte je pod tekoucí vodou. Před uvedením do provozu přístroj odvzdušněte. Přístroj zapněte bez nasazené rozprašovací trubky a nechte jej běžet (max. 2 minuty), dokud z pistole nezačne vytékat voda bez vzduchových bublinek. Přístroj vypněte a namontujte rozprašovací trubku. Silné kolísání tlaku Vyčistěte vysokotlakou trysku: Odstraňte jehlou nečistoty z otvoru trysky a zpředu ji propláchněte vodou. Zkontrolujte množství přiváděné vody. Zařízení je netěsné Mírná netěsnost zařízení po kapkách je podmíněna technicky. Při značné netěsnosti je třeba řešením pověřit autorizovaný zákaznický servis. Pomoc při poruchách Čisticí prostředek není nasáván NEBEZPEČÍ Nebezpečí zasažení elektrickým proudem. Než začnete provádět jakékoliv ošetřování nebo údržbu, přístroj vypněte a vytáhněte síťovou zástrčku. Veškeré opravářské a jiné práce na elektrických komponentech přístroje smí provádět pouze autorizovaný zákaznický servis. Drobné poruchy můžete odstranit sami s pomocí následujících údajů. V případě nejistoty se laskavě obraťte na autorizovaný zákaznický servis. Používejte proudnici Vario Power. Stříkací trubku natočte do polohy „Mix“. Zkontrolujte, zda je Plug 'n' Clean nádoba na čisticí prostředek umístěna v přípojce na čisticí prostředek otvorem dolu. Přístroj neběží Stiskněte páčku na ruční stříkací pistoli, zařízení se zapne. Zkontrolujte, zda napětí uvedené na typovém štítku přístroje souhlasí s napětím zdroje elektrického proudu. Zkontrolujte, zda není síťové napájecí vedení poškozeno. Přetížení motoru, jistič motoru se aktivoval. – Zařízení vypněte „0/OFF“. – Přístroj nechte vychladnout po dobu jedné hodiny. – Přístroj zapněte a znovu uveďte do provozu. Pokud se porucha objeví opakovaně, nechte přístroj zkontrolovat zákaznickou službou. Na ruční stříkací pistoli chybí zobrazení tlaku Zkontrolujte/vyměňte baterie Náhradní díly Používejte výhradně originální náhradní díly firmy KÄRCHER. Přehled náhradních dílů najdete na konci tohoto provozního návodu. Záruka V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. Adresy najdete zde: www.kaercher.com/dealersearch CS – 9

Technické údaje Prohlášení o shodě pro ES Připojení elektrického proudu Napětí Příkon Stupeň krytí Třída krytí Síťová pojistka (pomalá) 230 V 1~50 Hz 1,8 kW IP X5 10 A Přívod vody Přívodní tlak (max.) 1,2 MPa Teplota přívodu (max.) 40 °C Přiváděné množství (min.) 10 l/min Max. sací výška 0,5 m Výkonové parametry Pracovní tlak 11 MPa Max. přípustný tlak 13 MPa Čerpané množství vody 6,3 l/min Maximální výkon čerpadla 7,0 l/min Čerpané množství čisticího prostředku 0,3 l/min Síla zpětného nárazu ruční stříkací pistole 13 N Rozměry a hmotnost Délka 411 mm Šířka 305 mm Výška 584 mm Hmotnost přístroje připraveného k provozu s příslušenstvím 13,3 kg Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic ES. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost. Výrobek: Vysokotlaký čistič Typ: 1.324-xxx Příslušné směrnice ES: 2000/14/ES 2004/108/ES 2006/42/ES (+2009/127/ES) 2011/65/EU Použité harmonizační normy EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Použitý postup posuzování shody: 2000/14/ES: Příloha V Hladinu akustického dB(A) Namerenou: Garantovanou: Podepsaní jednají v pověření a s plnou mocí jednatelství Zjištěné hodnoty dle EN 60335-2-79 CEO Hodnota vibrace ruka-paže Kolísavost K 3,2 m/s2 0,8 m/s2 Hladina akustického tlaku LpA Kolísavost KpA 75 dB(A) 3 dB(A) Hladina akustického výkonu LWA + Kolísavost KWA 90 dB(A) Technické změny jsou vyhrazeny. Head of Approbation Osoba zplnomocněná sestavením dokumentace: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2015/10/01
