NÁVOD K OBSLUZE BIOPLUS 2400 ATIKA

Návod k použití –seznam náhradních dílù

CZ prohlauje se vsi odpovednosti, ze vyrobek zahradni drtič typ AH 400, AH 401 a AH 402

na ktery se vztahuje toto prohlasei, odpovidapriluynm zakladnim bezpecnostnim a zdravotnim podminkam smernice 98/37 EG, jakoz i podminkam dalsich prislusnych smernic

Montáž	1
Prohlášení o shodě	34
Symboly na prístroji a v námodu k obsluze	34
Rozsah dodávky	34
Vymezení použití	35
Zbytková rizika	35
Bezpečná práce	35
Uvedeni do provozu	36
Práce se zahradsím dṛtičem	36
Výměna nože	37
Ádržba a péče	37
Náhradní díly	37 / 59
Možné poruchy	38
Technické údaje	38
Záruka	38

Prohlášeni o shodě podle směrnice EU

c.98/37EG

ATIKA GmbH & Co. KG

prohlasuje se vsi odpovednosti, ze vyrobek

zahradi drtic typ AH 400, AH 401 a AH 402

na ktery se vztahuje toto prohlaseni, odpovida prislu-snym zakladnim bezpečnostnim a zdravotnim podminkám směrnice 98/37 EG, jakoz i podminkám dalšich prislu-snych směrnic

89/336/EWG, 73/23/EWG, 2000/14/EG

Měréná hladina hlucnosti LwA 102 dB (A), zaručená hladina hlucnosti LwA 103 dB (A). Pro technicky správné uplatné bezpečnostních a zdravotních podminěk dle směrnic EU byly použity následujíci normy a technické specifikace:

CSN EN 292-2, CSN EN 294, CSN EN 60335-1, CSN EN 335-1, CSN EN 55014-1, CSN EN 55014-2, CSN EN 61000-2-10, CSN EN 61000-3-3. Dale byly pro vyrobu stroje splněny požadavky podle DIN 11004 a IEC 60245. Nařizení vlády c.170,168 a 169 odpovídaj směrním EU 73/23/EU, 89/336/EU a 98/37/EU.

Ahlen, 10.06.2003

Symboly na pristroji

Před uvedením do provozu si prěčěte tento námov k obsluze a bezpečnostní poukyny a dodržujte je.	Před apravou, údržbou nebo Čištěnéím vždy vypněte motor a odpojte stroj od sítě.
Nebezpečí zraněné odletujicími Částicemi drceného odpadu pri běžićimotoru. Oblsluha prístroje musí zamezit prístup do pracovního okruhu dalším osobám event. domácím zviřatům.	Pozor na rotujćí nože. Nestrkejte končétiny do otvorů jestlíze motor běží.
Používejte ochranné prostředý očí a sluchu.	Používejte ochranné rukavice.	Chraťne prěc vlhkem.

Symboly v námodu k obsluze

Hrozínebezpeci nebo nebezpecná situace.
Zanedbání těchto upozornéni můze mít za následek
zraněni nebo věcné škody.

Duležite pouny pro správný postup. Zanedbání těchto pounu muže věst k poruchám.

Pokyny pro uživatele. Tyto pokyny vám pomohou optimálne vyuzít vsechny funkce.

Montáž, obsluha a Údržba. Zde se prěsně vysvětluje, co musité udělat.

Provozní doby

Ridte semistnimi prdepisy.

Rozsah dodávky

Zkontrolujte podle nizé uvedeného seznamu obsah kartonu z hlediska:

kompletnosti
pripadnych skod pri preprave.

Zjisténé nedostaty sdélte ihned obchodnikovi, dodavateli resp.
vyrobci. Pozdějsí reklamace se neuznávaji.

2 kolečka
1 sáček se šrouby

Vymezení použití

Zahradni drtic je vchodn'y pouze pro pouziti v domacnostech a na zahradě.

Za drtič pro domácnosti a zahradu se považují prístroje, které se nepoužívají ve verejních zařizeních, parcích, sportovišťich ani v zemědělstvá a lesnictví.

Zbytková rizika

I pri predpisovém použiti mahou navzdory dodrženi vsech príslušnych bezpečnostnich ustanoveni existovat jestě zbytková rizika, daná konstrukci prístroje, která je určena učelem jeho použiti.

Tato zbytková rizika lze minimalizovat dopržením "bezpečnostníchPokynú" a "vymezeného použít", jakoz i tohoto námodu k obsluze.

• Nebezpeci zraneni prstu a rukou, jestlje sahate rukou do otvoru a dostane se do prostoru noze.
• Nebezpeci zraneni prstu a rukou pri monta zi a cisteni noze.
• Nebezpeci zraneni odletujicimi kusy drceného materialu v prostoru nasypky.
• Ohroženi elektrickým proudem pri použití nesprávného elektrického privodu.
  Dotyk současti pod napětím pri otevřeni elektrickych Časti prístroje.
• Ohrozeni sluchu pni déle trvajici praci bez chraniče sluchu.

Přes vsechna podniknutá opatřeni mohou kromě toho existovat jestě dalí skrytá zbytková rizika.

Bezpećná práce

! Pred uvedenim tohoto vyrobku do provozu si prcctete a dodrzejte nasledujici Pokyny a prdepisy bezpecnosti prace vaheo profesniho sdruzeni resp. v dané zemi platné bezpecnostni prdepisy, abyste ochranili sebe a jiné prd moznym urazem.

i BezpečnostníPokyny sdělte všem ostatním osobám, které se strojěm pracůj.
Uložte dobre tyto bezpečnostní prédpísey.
Přistroj s bezpečnostím vypínám Instalované bezpečnostní vypínáni s automatickou brzdou motoru slouží vaší bezpečnosti. Zabraťupe možnosti zapnutí motoru pri otevřeném pristroji a sáhnutí rukou na rotujici núž.
Opravy bezpečnostního vypínáni smí provádet Jen vyrobce resp. jím pověřné osoby.

• Před použitim seseznamte s prístrojem pomoci tohoto námodu k obsluze.
• Nepoužívejte prístroi pro učely, pro které není určen (viz vymezení použitá práce se zahrdnídrtičem).

• Pri práci zaujměte bezpečné postoj a udžujte vždy rovnováhu. Pri práci se nad dtric nenaklánějte. Pri vkladání oppadu stůjste stejně rovně jako dtric.

• Bud'te pozorní. Davejte pozor na to, co deláte. K przyci pristupujte s Rozumem. Nepoužívejte prístroj, jestlze jste unavení.

• Při práci používejte ochranné bryle, pracovní rukavice a ochranu sluchu.
  Noste vchodný pracovni oděv:

• zádné siroke oblečeni,

• neklouzavou obuv.

• Obsluha je v pracovním okruhu stroje odpovědná za ostatné osoby.
  Détia mladistvi (do 16 let) nesměji dtřč obsluhovat.
  Deti se nesměj zdržovat v blízkosti stroje.

• Nikdy nezapínejte prístroi je-li v pracovním okruhu jestě jiná osoba.
  Nenechávejte prístroj nikdy bez dozoru.
• Udržujte pracovni prostor uklizený! Nepořádek můze mít za následek uraz.
  Zaujměte pracovní postoj ze strany nebo za prístrojem. Nikdy nestújte v prostoru vystupniho otvoru.
  Nikdy nesahejte do plnicho a vystupniho otvoru.
  Oblicj a telo drzte daleko od plnicho otvoru.
• Nepřežujte prístroj! Nejlépe a bezpečné se pracuje v uvedeném vykonovém rozsahu.
• Přístroj provozujte jen s kompletním a správně namontovaným bezpečnostním zařizením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost.
  Nemehte otacky motoru,ten udrzije bezpecnou maximnir pracovni rychlost a chrani motor a ostatni rotujici dily pred poskozenim neprimeRenou rychlosti.
• Neprovozujte pristroj bez plnici nasypky.
• Prístroj a Jeho Části se nésmí upravovat.
• Pred zapnutim motoru se pristroj musi zavrit.
• Přistroj se nesmí ostřikovat vodou (nebezpečí urazu elektrickým proudem).
• Prístroj nenechávejte stav na dešti ani nepracujte v dešti.
• Přistroj uchováveje na suchém miste mimo dosah děti.

• Pro vyloučeni nebezpeci zraněni prstů, zablokujte pri Čišěné núž a nods ochranné rukavice.
  Stroj vypněte a vytáhněte vidlici ze sítě pri:

• opravach

• udrzbe a cišěné
• prépravě
  vymene noze
• opusteni stroje (i kratkodobem preruseni prace).

Zkontrolujte stroj na pripadna poškozeni:

• Pečlivě zkontrolujte bezvadný stav stroje z hlediska bezpečnosti a funkce.
  Zkontrolujte, zda nejsou poškozené nebo vadné současti prístroje. Vsechny současti musí být správně namontované a splžovat vsechny podmínky pro zajistěné bezvadného provozu.
• Poškozené bezpečnostní zařizení nebo současti se musí odborně opravit nebo vyměnit v uznané dlné,Pokud není v námodu k obsluze uvedeno jinak.
• Poškozené Či nečitelné samolepy na prístroji vyměnte.

! Elektrická bezpečnost

Provedení prípojovacího vedení podle IEC 60245 s prúrezem vodičú minimálné

1,5 mm² pri délice kabelu do 25 m
2,5 mm² pri délce kabelu nad 25 m (cca do 40 m)

• Pri vedení kabelu je třeba dbát na to, aby se kabel nelámral, nesvíral a zásvúká nebyla v mokru.

• Nepoužívejte kabel pro učely, ke kterym není určen. Chraťe kabel prěd horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytahováni vidlice ze zásuvky.

• Prodlužovaci kabel pravidelně kontrolujte a vyměnte v pripadě jeho poškození.
  Nepoužívejte vadné prívodní kabely.
• Venku používejte Jen prodlužovaci kabely k tomu schvalená a príslušné označné.
  Nepoužívejte Žádné provizorní elektrické prípojení.
• Jističe se nesmí nikdy prěmosti ani vyřadit z provozu.
  Stroj pripoje pres proudovchraniC (30mA)

Elektrické pripojená opravy na elektrickych součastech smi provadět Jen odborny elektrikár s koncesí nebo některé z nasich servisnich mistr. Pritom se musí doržet mistrí predpisy, zvlastěPokud se týká ochrannych opatrěni.

Opravy ostatních Častí stroje provádi vyrobce nebo jím pověřený servis.

Používejte Jen originál náhradní díly, prísluěs nestvá a zvlástné prísluěs neství dodávané vyrobcem. Pri použiti jin'ych náhrdnich dlú a jiného prísluěs neství můze dojt k urazu uživatele. Za takto vzníklé škody vyrobce neodpovídá.

Uvedeni do provozu

• Přesveděcete se, ze prístroj je kompletní a správně smontován.
• Drtic预先 použitím postavte na vodorovný a pevný podklad (nebezpeci prěkocení).
• Prístroi nestavte na dlażbu nebo stěrk.
• Prístroj používejte jen ve venkovím prostřédi. Minímánlí bezpečná vzdálenost, od dalších stěn (venku) Či jinych pevních prědmetů, je 2 m.

• Před kazdým použitim zkontrolujte:

• vadná mista prívodniho kabelu (trhliny, rezy apod.)

nepouzivejte vadne kabel
poskozeni pristroje (viz bezpečná práce)
- zda jsou všechny šrouby pevně utažené

Pripojeni k siti

• Porovnejte napétí na typovém stitku s napétimsitea pristroj pripojte na odpopvidajici a predpisovou zasuvku.
• Použijte prodlužovací kabel dostatečného průřezu.
  Pojistky:

2400W-2500W

16 A pomalá

Zapnuti / Vypnuti

Zapnuti

Přistroj se zapne stisknutim zeleného knoflíku①.

Vypnuti

Přistroj se vypne stisknutim Červého knoflíku ①.

Při výpadku proudu se přístoj

automaticy vypne (vypinač pri nulovém napěti). Nové zapnutí se provede opětovným stisknutím zeleného knoflíku.

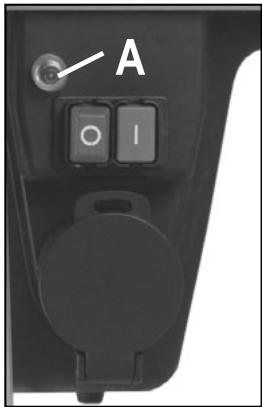

Ochrana motoru

Motor je vybaven ochrannym spinačem, který pri pretiženi automaticaky vypne. Po prestávce na vychladnutí (cca 5 minut) je mozné motor stisknutím

1. knofliku A
2. zeleného knofliku ① zapnout.

Impedance site

Pri nepržnivych podminkach site muze pri zapinani pristroje dojít ke kratkémuPoklesu napétí, které muze ovlivnit jine pristroje (napr. pohasnuti světla). Neočekávaji se Žánek poruchy,Pokud je doržena maximálni impedance site, uvedená v tabulce.

přikon P1 (W)	impedance sítě Zmax(Ω)
2400 – 2500	0,24

Práce se zahradním dṛtičēm

Zaujměte pracovní postoj z boku nebo za prístrojem. Nikdy nestújtve v prostoru vystupniho otvoru.
Nikdy nesahejte do plnicho a vystupnio otvoru.
Oblicej a telo drzte dane od plnicho otvoru.
- Nestrkejte ruce ādalsí āstáti těla ā oblečeni do plnicího otvoru, vystupniho ovtoru nebo do blízkosti pohyblívych Āstí.
- Před zapnutím prístroje zkontrolujte, zda se v plnici násypce dṛtiče nenacházeji Žádné zbytky.
- Pri plnéni je třeba dbát, aby se do násypky nedostaly zádné kovové prěděmtý, kameny, lahve Či jiné nezpracovatelné prěděmtý.
- Při běžícím motoru prístroj nepremistovat nebo naklanět.
- S drtičem je nutno pracovat s ohledem na kvalitu a vlhkost drceného materiálu, obcas je třeba drcený material pouytáhnout zpět a odlehčit tak zatiženi stroje.
- Když se do násypky dostanou cizi prědměty nebo prístroj začne vydávat neobvykly hluk nebo vibrovat, okamžitě jej vypněte a nechejte zastavit. Vytáhněte sítovou vidlici a proveděte následujíci body:

• zkontrolujte skody
  vyměnte nebo opravte poškozené současti
  prohlédněte prístroj a utáhněte uvolné současti.

Přistroi nesmite opravovat,Pokud k tomu nemáte oprávněni.

Co je moźne drtit?

Ano:

• organické odpady z domácnosti a zahrady např. věte v z keřu a stromů, odkvetlé květiny, kuchyńské odpady

Ne:

• sklo, kovové současti, umělé hmoty, plastové sáčky, kameny, látky, kořeny se zemi, zbytky jídel, ryb a masa atd.

"Pokyny pro drceni:

Technika drceni

• Pri postaveni za dtricem vidite v nasypce 2 otvory (spojené). Drcenou větev vsouvejte pouze do levého otvoru. Timto zpùsobem větev prijde do kontaktu s rotujícimi noži kolmo.
  Větev z počátku zavádejte rukou (POZOR-nenaklánějte se nad vystupné otvor).

Vlastni drceni provadje purerušovane t.zn. po chvilce drceni větev povytáhnout zpět a opět spustit dolú.
Větve, výhonky a děvo se drti nejlépe ihned po uriznutú.

• tento materiali primi vyschnuti tvrdne a maximalin zpracovatelny prümér větvé tim zmenšuje.

U silne Rozvětvenych větví odstrănte bočné výhony.
Zpracováni zahrdnich a kuchyneyskych odpadu s vysokym obsahem vody, které mají tendenci k nalepování

• nejlepe střidavě s d'revným odpadem, aby se zabránilo ucpání pristroje.

• Drceny odpad pod vývodem nenechte prilis narust. To muže mit za následek ucpání vývodu drtiče. V horsím pripadě mohou zbytky odpadu vylétnout zpět plnicím otvorem.
  V pripad, ze je priestroj ucpan je tbreba ho vycistit. Nejprve priestroj vypnete a odpoje od site.
  Maximánlí dovolený prüměr větví pro dany prístroj musí byt dodržen (viz str. 38).

• Nuz vtahujedrcenymaterialprevaizne samocinne.
• U silnejsich větví prěchodázejte pretižéní a zablokovány motoru Častějsím vytahovámí větvé zpět.

• Pri pretiženi pristroje samočinne vypne ochranný spínač motoru

• po cca 5 minutách znovu drtič zapnéte

• když prístroj nelze po těto době zapnout, vyhledje tepitolu "Provozní poruchy".

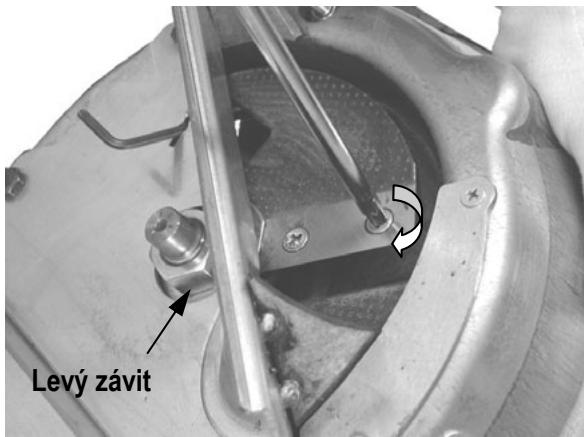

Vyměna nože

Před vyménou noze vytáhněte vidlici ze site.

Při práci na noži je nebezpecí zraněné prstú a rukou. Používejte ochranné rukavice.

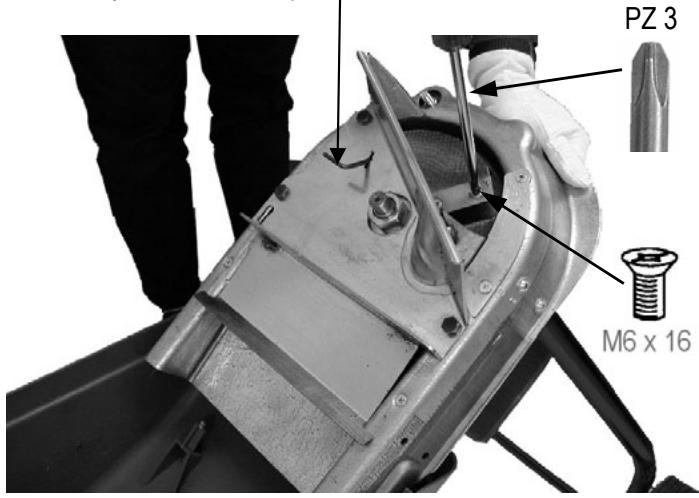

Zablokujte nuz vsunutim

blokovacího trnu (viz obr.) do rezné desky (viz. obr. dole).

jeden brit noze je tupy
Použijte nepoužité brity obracením noze.

věchny břity nože jsou tupé

Použijte novou sadu nožù (obj. c. 384547).

Udržba a peče

Prid udrzbou a cisitenim vytihnete sitovou vidlici.

Dejte pozor pri udrzbe rezacho ustroji. Toto muze bezet (startovaci mechanismus) i kdyz motor (diky blokaci na krytu) nebzej.

Noste ochranné rukavice.

Zahradi drtic do znaché miry nevyzaduje udrzbu.

K zachování hodnoty a dlouhéŽivotnosti:

• holé kovové Časti po kaźdem použítí chrănte prěd korozí ekologicky šetrnám biologicky odbouratelným olejem.

Náhradní díly

Náhradní díly zjistě z výkresu a beznamu.

Objednávka náhradních dílu:

nahrdní dily a servis zajišťuje prodejce
potbrenbé udaje pri objednávice:

• barva pristroje (pouze u cástí skrǐne)
• cislo náhradniho dílu
• požadovaný počet kusu
• model zahradiho drtiče
• typ zahradiho drtiče

Příklad: oranzový, 382062, 1, BioPlus 2450, AH 402

Możné poruchy

porucha	możná príčina	odstraněné
motor se nerozbihá	– výpadek sítového napěti – vadné prívodní kabel – horní Část skříně není správně zavře na (zasáhl bezpečnostní vypínač)	– zkontrolujte jistič – zkontrolujte kabel (elektrárěm) – horní Část skříně správně zavře t a zašroubujte, príp. odstraťne nečistoty
motor bručí, ale neběží	– zablokovaný núž – defektné kondensátor	– prístroj vypněte, vidlici yvtáhněte ze sítě a prístroj zevnitř vycistěte – prístroj nechte opravit, kontaktujte prodejce
prístroj se Rozběhne, prí malém zatížení však se zablokuje a ochranný spínač motoru vypně	dlouhý prodlužovací kabel nebo malý prúřez zásuvka daleko od hlavního prípojení a malý prúřez prívodního vedení	použijte prodlužovací kabel minimálné 1,5 mm2, max.délka 25 m, pri delším kabelu prúřez nejméně 2,5 mm2.
Snížený Črzný výkon	jeden břit nože je tupý	– použijte nepoužité břity obracením nože – použijte novou sadu nožů

Technická data

Model	2450	2550
Typ	AH 402	AH 402
Motor	motor na střidavý proud 230 V, 50 Hz, s automatickou motorovou brzdou
Výkon motoru P1 S 6 - 40 %	2400 W	2500 W
Přikon I	10,5 A	10,5 A
Otáčky N	2800 min-1
Spínač/vypínač	s motorovým ochranným vypínačem, elektrické bezpečnostné vypínámí, vypínač prí nulovém napěti
Hmotnost	20 kg	20 kg
Hladina hluku LPA	92 dB (A) ) ( měřeno podle 2000/14/EG )
měřená hladina hlucnosti LWA	102 dB (A) ( měřeno podle 2000/14/EG )
zaručená hladina hlucnosti LWA	103 dB (A) ( měřeno podle 2000/14/EG )
Maximálnínárům zpracovávané větve (pouze Čerstvé děvo)	cca	cca
	30 - 40 mm *	30 - 40 mm *

* (v závislosti na tvrdosti)

Záruka

1. Poskytujeme zaručni dobu 2 roky od data prodeje vyrobku konečnému uživateli. V průbehu celé zaručni doby ručime za zachovány technickych paramétrů vyrobku, za správnou funkci všechástí a za jakost použitích materiały. Pokud se na pristroji během zaručni dobý vyskytne zřejnévaada materiały, konstrukce nebo vyroby, bude bezplatné odstranova.
2. Záručni nároky zanikají,Pokud k poškození došlo pri prepravě nebo v dusledku nesprávného použití, nerespektování námodu k obsluze,neodborné opravy neboPokud bylo zpùsobeno vyší mocí.Záruka se nevztahujé na bežné opotřretení dlú: kolečka, Žezné nože, protiostří a jejich upevnovaci díly.
3. Záručni opravy provádi vyrobce nebo jím pověřený zastupce. Bližsí informace jsou uvedeny v Záručním listé.
4. Záruka platí jen prì používání originánlích nahradních dīlù.
5. Změny sloužíci technickémuPokroku jsou vyhrazeny.
6. Vsechny soucsti z umelé hmoty jsou ozaceny pro tridenou recyklaci. Dalsi likvidaci obalu a stroje po ukoncenizivotnosti provadjte v souladu s platnymi predpisy.

Innehåll
