GA-MA790GP-DS4H - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-MA790GP-DS4H
Formát	ATX
Patice procesoru	AM2+/AM2
Chipset	AMD 790GX
Podporovaný typ paměti	DDR2
Počet paměťových slotů	4 (až 16 GB)
Integrovaná grafika	Ano (ATI Radeon HD 3300)
Rozšiřující sloty	2 PCI Express x16, 3 PCI, 1 PCI Express x1
SATA konektory	5 (SATA II)
USB konektory	12 (z toho 8 na předním panelu)
Síť	Gigabit Ethernet
Zvuk	Realtek ALC888 (7.1 kanálů)
Rozměry (D x Š)	30,5 cm x 24,4 cm
Hmotnost	přibližně 0,8 kg
Požadované napájení	ATX 24pinový napájecí konektor
Hlavní funkce	Podpora multi-GPU (CrossFireX), DualBIOS, zjednodušené přetaktování
Údržba a čištění	Pravidelné odstraňování prachu suchým vzduchem
Bezpečnost	Ochrana před statickou elektřinou: manipulace na antistatickém povrchu
Náhradní díly a opravitelnost	Vyměnitelné kondenzátory a BIOS (pájení)

Často kladené otázky - GA-MA790GP-DS4H GIGABYTE

Jaký typ procesoru je kompatibilní s touto základní deskou?

Základní deska GIGABYTE GA-MA790GP-DS4H podporuje procesory AMD pro patici AM2+ a AM2, zejména řady Phenom, Athlon 64, Sempron.

Jakou RAM paměť mohu použít?

Můžete nainstalovat DDR2 až do 800 MHz (PC2-6400), v konfiguraci dual channel maximálně 16 GB na 4 slotech.

Jak nainstalovat procesor na tuto základní desku?

Zvedněte páčku patice, zarovnejte trojúhelník na procesoru s trojúhelníkem na patici, opatrně vložte procesor a poté sklopte páčku. Další podrobnosti naleznete v příručce.

Mohu na této desce použít procesor AMD AM3?

Ne, patice je AM2+/AM2, procesory AM3 nejsou kompatibilní. Použijte CPU AM2+ nebo AM2.

Kolik grafických karet mohu nainstalovat?

Tato základní deska má dva sloty PCI Express x16 a podporuje AMD CrossFireX se dvěma grafickými kartami.

Jaká je kontrolka ladění na desce?

Deska obsahuje displej Debug LED, který zobrazuje kódy při spouštění v případě problému. Význam kódů najdete v manuálu.

Jak aktualizovat BIOS?

Použijte nástroj @BIOS od GIGABYTE ve Windows nebo funkci Q-Flash integrovanou v BIOSu. Stáhněte nejnovější verzi z webu GIGABYTE.

Je základní deska kompatibilní s Windows 10?

Oficiální podpora končí u Windows 7, ale neoficiální ovladače mohou umožnit instalaci Windows 10. Zkontrolujte fóra pro zkušenosti uživatelů.

Jaký je doporučený minimální výkon zdroje?

Pro typickou konfiguraci se doporučuje zdroj o výkonu 500W. Pokud používáte dvě grafické karty, zvolte 600W nebo více.

Kde najdu ovladače pro tuto základní desku?

Ovladače jsou k dispozici na webu GIGABYTE v sekci podpory, po vyhledání modelu GA-MA790GP-DS4H.

NÁVOD K OBSLUZE GA-MA790GP-DS4H GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibiln s konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistete počitač na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

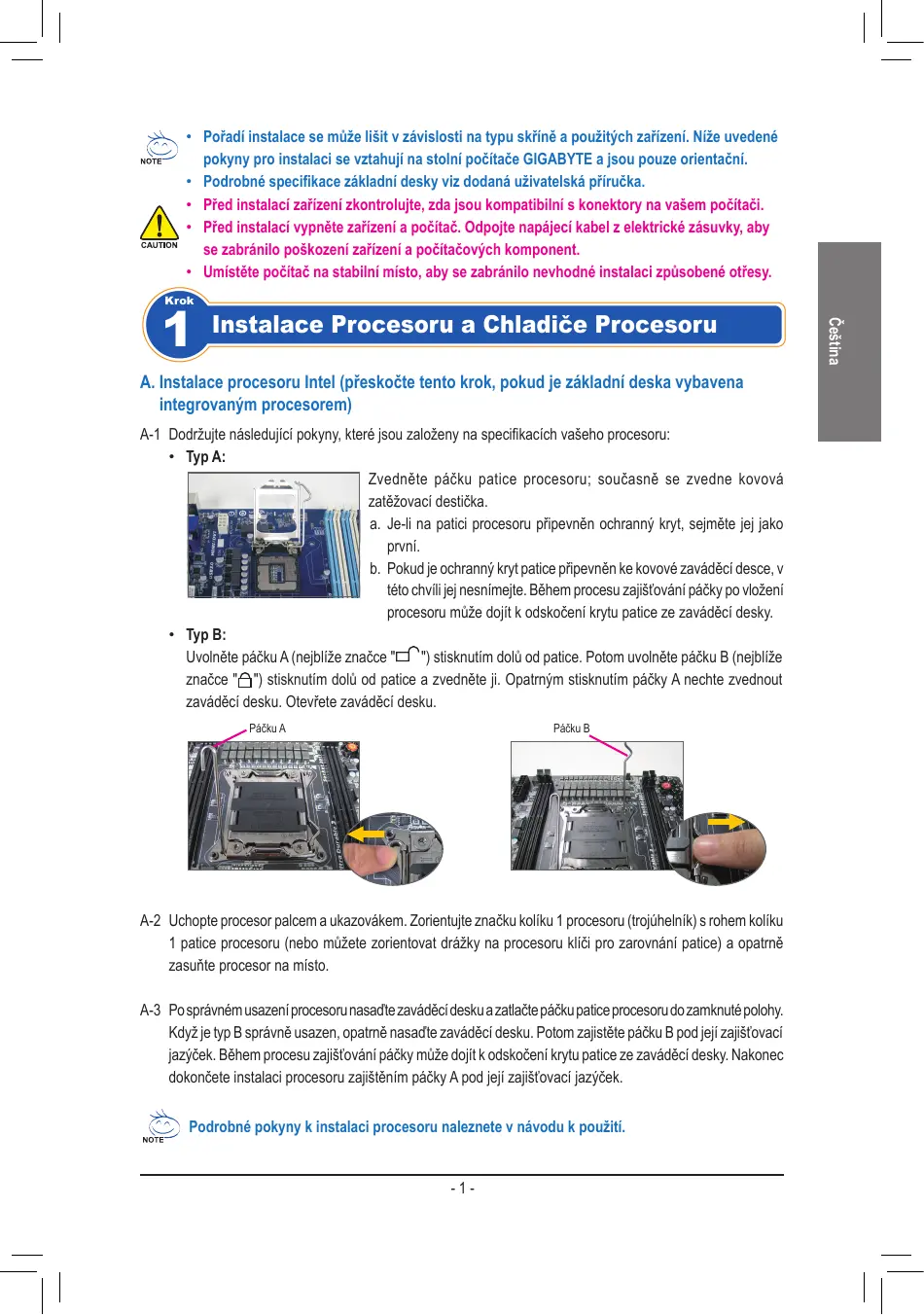

A. Instalace procesoru Intel (přeskočte tento krok, pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

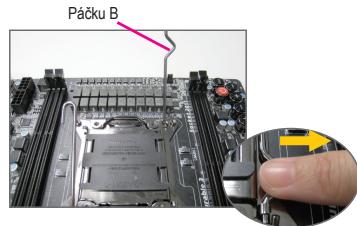

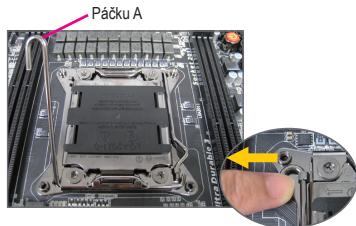

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelnik) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasad'te zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasad'te zavádeci desku. Potom zajistěte páčku B pod jej zajišťovaci jazýček. Během procesu zajišťovani páčky může dojík odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajišěnín páčky A pod jej zajišťovaci jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

Příprava Skřině a Installace Zdroje Napájení

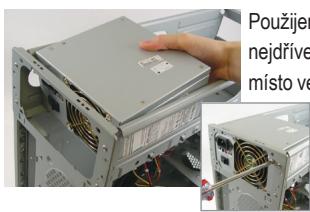

Pouzijeme-li jako priklad stolnicoctac GIGABYTE, pred instalaci zdroje napajeni nejdive sejmete obe strany a viko skrne. Umistete zdroj napajeni na spravné misto ve skrini a zajstete smrouky. Instalace a umisteni zdroje napajeni se muze

lišit v závislosti na typu použité skrǐne.

Pro zajišěné dostatečného napájení počitáće doporučujeme použít kvalitní zdroj napájení. Zdroj napájení nedostatečné kapacity můze zpúsobit nestabilitu systému nebo znemožnjit跟他 spustěné.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožírovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šroukBky.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

Cl: Hlavicka neopravnenego pristupod skfnie

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

Pripojeni Perifériú

Zadni panel skrǐne

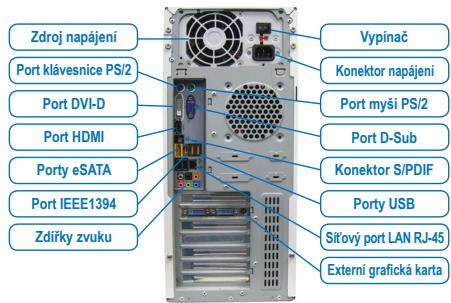

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione moze se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naci ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obvezno isklučite svoje uredaje i svoj kompjuter. Izvucite kabl za struju iz štekera da bi sprečili ošćenje uredaja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
