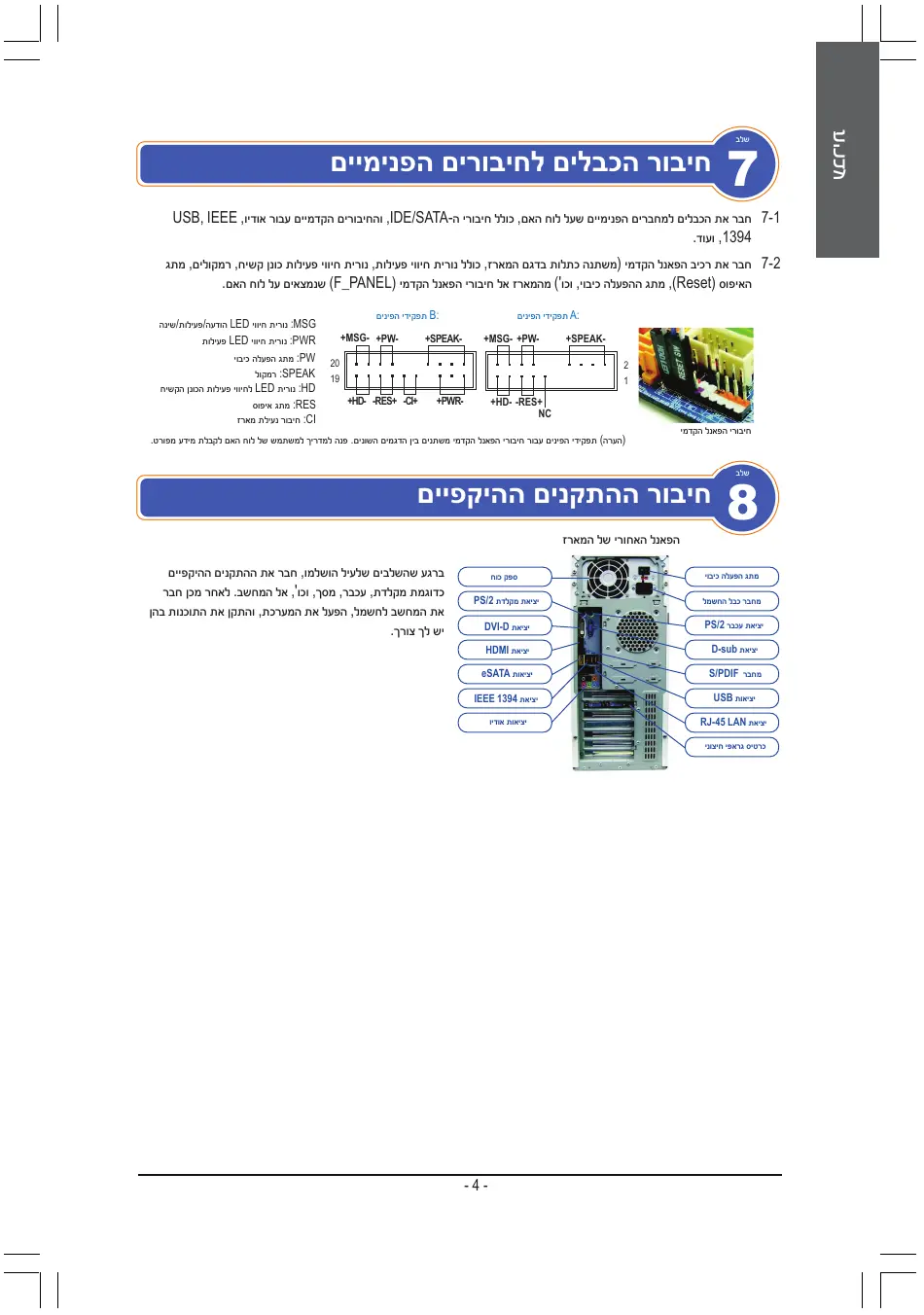

חיבור הכבלים לחיבורים הפנימיים

7-1חבר את הכבלים למחברים הפנימיים שעל לוח האם ,כולל חיבורי ה ,IDE/SATA-והחיבורים הקדמיים עבור אודיוUSB, IEEE , ,1394ועוד. 7-2חבר את רכיב הפאנל הקדמי )משתנה כתלות בדגם המארז ,כולל נורית חיווי פעילות ,נורית חיווי פעילות כונן קשיח ,רמקולים ,מתג האיפוס ) ,(Resetמתג ההפעלה כיבוי ,וכו'( מהמארז אל חיבורי הפאנל הקדמי ) (F_PANELשנמצאים על לוח האם. A:תפקידי הפינים +SPEAK-

חיבורי הפאנל הקדמי שלב

:MSGנורית חיווי LEDהודעה/פעילות/שינה :PWRנורית חיווי LEDפעילות :PWמתג הפעלה כיבוי :SPEAKרמקול :HDנורית LEDלחיווי פעילות הכונן הקשיח :RESמתג איפוס :CIחיבור נעילת מארז

)הערה( תפקידי הפינים עבור חיבורי הפאנל הקדמי משתנים בין הדגמים השונים .פנה למדריך למשתמש של לוח האם לקבלת מידע מפורט.

חיבור ההתקנים ההיקפיים הפאנל האחורי של המארז

ברגע שהשלבים שלעיל הושלמו ,חבר את ההתקנים ההיקפיים כדוגמת מקלדת ,עכבר ,מסך ,וכו' ,אל המחשב .לאחר מכן חבר את המחשב לחשמל ,הפעל את המערכת ,והתקן את התוכנות בהן יש לך צורך.

התקנת לוח האם הסר את מגן הכניסות והיציאות ) (I/O shieldמהחלק האחורי של המארז ,והחלף אותו במגן הכניסות והיציאות ) (I/O shieldשסופק עם לוח האם .הנח את לוח האם בתוך המארז על ידי מיקומו בצורה כזאת שהחיבורים שבחלקו האחורי יתאימו למגן הכניסות והיציאות ) .(I/O shieldיישר את חורי הברגים שעל לוח האם עם החורים התואמים להם במארז .אבטח את לוח האם למקומו באמצעות ברגים.

מגן כניסות ויציאות )(I/O shield שלב

התקנת כרטיס הרחבה אתר את חריץ הרחבה אשר תומך בכרטיסך והסר את כיסוי החריץ מהפאנל האחורי של המארז .לאחר מכן הכנס את כרטיס ההרחבה לתוך החריץ .אבטח את מסגרת כרטיס ההרחבה לגב המארז באמצעות בורג. • •

כרטיס גראפי באפיק PCI Express

לפני רכישתו של כרטיס הרחבה ,בדוק את אורכו של הכרטיס וודא כי הוא מתאים למארז שברשותך. וודא כי כרטיס ההרחבה יושב במלואו בתוך החריץ.

התקנת התקני IDEוSATA- 6-1התקן את הכוננים האופטיים כדוגמת כונני DVD-ROMו.CD-ROM- הסר את כיסוי מפרץ ה "5,25-מהחלק הקדמי של המארז .הרכב את הכונן האופטי לתוך מפרץ כונני ה "5,25-ואבטח אותו למקומו בעזרת ברגים.

6-2התקן את הכוננים הקשיחים מסוג IDEו.SATA- התקן את הכונן הקשיח לתוך מפרץ הכוננים שנמצא בתוך המארז ,ואבטח אותו למקומו בעזרת ברגים.

כל אחד ממחברי ה IDE-שנמצאים על לוח האם יכול לחבר עד לשני התקני .IDEקודם להתקנה ,בדוק את הגדרות ) masterו (slave-המגשר ) (Jumperשל התקני ה.IDE- אם מותקן יותר מכונן קשיח אחד ,היכנס להגדרות ה BIOS-של המערכת והגדר את רצף האתחול.

ב .התקנת מעבד מתוצרת ) AMDדלג על השלב הזה אם לוח האם כולל מעבד מובנה( ב' 1-הרם באופן מלא את ידית תושבת המעבד .מקם את פין מס' אחת של המעבד )המסומן במשולש קטן( אל מול המשולש המסומן על תושבת המעבד ,והכנס בזהירות את המעבד אל התושבת .וודא כי הפינים של המעבד מתאימים בדיוק לחורי התושבת אליהם הם נכנסים.

ב' 2-ברגע שהמעבד הוכנס אל תוך התושבת ,הנח אצבע אחת על מרכז המעבד ,תוך שאתה מוריד את ידית תושבת המעבד חזרה למצבה הנעול. פין 1

• אין להכניס את המעבד לתוך תושבת המעבד בכוח .לא ניתן להתקין את המעבד לתוך התושבת אם הוא אינו ממוקם נכונה .במקרה כזה ,מקם נכונה את המעבד. • אין לגעת במגעים של התושבת .בכדי להגן על תושבת המעבד ,כל עוד המעבד אינו מותקן כסה את התושבת באמצעות כיסוי המגן.

ג .התקנת קירור המעבד

ג' 1-לפני התקנת קירור המעבד ,מרח תחילה שכבה דקה של משחה תרמית על פני השטח של המעבד .לאחר מכן התקן את הקירור )פנה למדריך ההתקנה המצורף לגוף קירור המעבד שברשותך(. ג' 2-חבר את כבל החשמל של קירור המעבד אל מחבר ה CPU_FAN-הממוקם על לוח האם .זאת בכדי שהקירור יעבוד כשורה וימנע מהמעבד להתחמם יתר על המידה.

התקנת הזיכרון שים לב לכיוונו של רכיב הזיכרון .פתח את תפסי הנעילה הנמצאים משני צידיה של תושבת הזיכרון באמצעות הרחקתם מהתושבת .מקם את רכיב הזיכרון על התושבת .בהתאם למוצג בתמונה משמאל, הנח את אצבעותיך על הקצה העליון של רכיב הזיכרון ,לחץ את הזיכרון כלפי מטה ,והכנס אותו אנכית לתוך תושבת הזיכרון .התפסים משני צידי התושבת יחזרו אוטומאטית למקומם כאשר רכיב הזיכרון הוכנס נכונה והוא יושב בבטחה במקומו.

הכנת המארז והתקנת ספק הכוח תוך שימוש במערכת השולחנית של GIGABYTEלמטרת הדגמה ,תחילה הסר בבקשה את שתי דופנותיו של המארז בכדי לאפשר את התקנת ספק הכוח .הנח את ספק הכוח במקומו בתוך המארז, ואבטח אותו בעזרת הברגים .התקנתו ומיקומו של ספק הכוח עשויים להשתנות כתלות בסוג המארז. בכדי להבטיח כי המערכת שלך מקבלת כמות מספקת של כוח ,מומלץ להשתמש בספק כוח איכותי .שימוש בספק כוח שאינו מסוגל לספק את כמות הכוח הדרושה עלול להוביל למערכת לא יציבה או למערכת שאינה מבצעת אתחול.

התקנת המעבד וקירור המעבד

א .התקנת מעבד מתוצרת ) Intelדלג על השלב הזה אם לוח האם כולל מעבד מובנה(

א' 1-עיין בהנחיית האלה בהתבסס על מפרטי המעבד שלך: • סוג :A הרם את ידית תושבת המעבד ולוחית המתכת תורם אף היא. a.אם כיסוי המגן של התושבת מהודק לתושבת המעבד ,הסר אותו תחילה. b.אם כיסוי המגן של השקע מהודק ללוחית העומס המתכתית ,אל תסירו אותו בשלב זה .כיסוי השקע עלול לקפוץ אוטומטית מלוחית העומס תוך כדי תהליך השילוב מחדש של הידית לאחר הכנסת המעבד. • סוג :B '( כלפי מטה והרחק מהתושבת כדי לשחרר אותה .לאחר מכן דחוף את הידית B דחוף את הידית ) Aהקרובה ביותר לסימן ' )הקרובה ביותר לסימן ' '( כלפי מטה והרחק מהתושבת ,ולאחר מכן הרם אותה .לחץ בעדינות על ידית Aכדי לאפשר ללוחית הקיבוע לעלות ממקומה .פתח את לוחית הקיבוע. הידית B

א' 2-אחוז במעבד באמצעות האגודל והאצבע המורה .מקם את הסימון )משולש( של פין מס' אחת של המעבד אל מול פינתו של פין מס' אחת של התושבת )אתה יכול גם למקם את החריצים שעל המעבד בהתאם לבליטות היישור שעל התושבת( והכנס בזהירות את המעבד למקומו. א' 3-ברגע שהמעבד הוכנס נכונה ,הרכב את לוחית העומס המתכתית והורד את ידית תושבת המעבד חזרה למצבה הנעול. לאחר שהמעבד סוג Bנכנס לתושבת באופן מלא ,סגור בחזרה את לוחית הקיבוע .לאחר מכן אבטח את הידית Bמתחת ללשונית הנעילה שלה .ייתכן שכיסוי התושבת יתנתק מלוחית הקיבוע במהלך הזזת הידית .אבטח את ידית Aמתחת ללשונית הנעילה שלה לסיום התקנת המעבד.

להנחיות מפורטות על התקנת המעבד ,עיין במדריך למשתמש. -1-

• סדר ההתקנה עשוי להשתנות כתלות בסוג המארז וההתקנים בהם נעשה שימוש .הוראות ההתקנה שלהלן תקפות רק למערכות שולחניות מבית GIGABYTEומשמשות כסימוכין בלבד. • לקבלת מידע מפורט אודות מפרט לוח האם ,פנה למדריך למשתמש המצורף. • לפני התקנתם של ההתקנים ,וודא כי הם תואמים למחברים שבמחשב שלך. • לפני התקנתם של ההתקנים ,וודא כי כיבית את ההתקנים והמחשב שלך .נתק את כבל החשמל משקע החשמל בכדי למנוע נזק להתקנים ורכיבי המערכת. • הנח את מערכת המחשב על משטח יציב בכדי למנוע התקנה לא נכונה כתוצאה מרעידות וטלטול.
