Tip produs	Placa de bază
Marcă	GIGABYTE
Model	GA-MA790GP-DS4H
Format	ATX
Soclu procesor	AM2+/AM2
Chipset	AMD 790GX
Tip memorie suportată	DDR2
Număr sloturi de memorie	4 (până la 16 GB)
Grafică integrată	Da (ATI Radeon HD 3300)
Sloturi de extensie	2 PCI Express x16, 3 PCI, 1 PCI Express x1
Conectori SATA	5 (SATA II)
Conectori USB	12 (dintre care 8 pe față)
Rețea	Gigabit Ethernet
Audio	Realtek ALC888 (7.1 canale)
Dimensiuni (L x l)	30,5 cm x 24,4 cm
Greutate	aproximativ 0,8 kg
Alimentare necesară	Alimentare ATX 24 pini
Funcții principale	Suport multi-GPU (CrossFireX), DualBIOS, overclocking simplificat
Întreținere și curățare	Curățare regulată de praf cu aer uscat
Siguranță	Protecție statică: manipulare pe suprafață antistatică
Piese de schimb și reparabilitate	Condensatoare și BIOS înlocuibile (sudură)

Întrebări frecvente - GA-MA790GP-DS4H GIGABYTE

Ce tip de procesor este compatibil cu această placă de bază?

Placa de bază GIGABYTE GA-MA790GP-DS4H suportă procesoare AMD pentru soclu AM2+ și AM2, inclusiv seriile Phenom, Athlon 64, Sempron.

Ce memorie RAM pot folosi?

Puteți instala DDR2 de până la 800 MHz (PC2-6400), în configurație dual-channel, maxim 16 GB pe 4 sloturi.

Cum instalez procesorul pe această placă de bază?

Ridicați maneta soclului, aliniați triunghiul procesorului cu cel al soclului, introduceți ușor procesorul apoi coborâți maneta. Consultați manualul pentru mai multe detalii.

Pot folosi un procesor AMD AM3 pe această placă?

Nu, soclul este AM2+/AM2, procesoarele AM3 nu sunt compatibile. Utilizați procesoare AM2+ sau AM2.

Câte plăci grafice pot instala?

Această placă de bază dispune de două sloturi PCI Express x16 și suportă AMD CrossFireX cu două plăci grafice.

Care este ledul de depanare pe placă?

Placa include un afișaj Debug LED care indică codurile de pornire în caz de probleme. Consultați manualul pentru semnificația codurilor.

Cum actualizez BIOS-ul?

Folosiți utilitarul @BIOS de la GIGABYTE sub Windows sau funcția Q-Flash integrată în BIOS. Descărcați ultima versiune de pe site-ul GIGABYTE.

Este placa de bază compatibilă cu Windows 10?

Suportul oficial se oprește la Windows 7, dar drivere neoficiale pot permite instalarea Windows 10. Verificați forumurile pentru experiențe.

Care este puterea minimă recomandată pentru sursa de alimentare?

Pentru o configurație tipică, o sursă de 500W este recomandată. Dacă utilizați două plăci grafice, optați pentru 600W sau mai mult.

Unde pot găsi driverele pentru această placă de bază?

Driverele sunt disponibile pe site-ul GIGABYTE în secțiunea suport, căutând modelul GA-MA790GP-DS4H.

MANUAL DE UTILIZARE GA-MA790GP-DS4H GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de dispositivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultatu manualul de'utilizare inclus pentru specificaile detaliate ale placi de baz.
• Inainte de instalarea dispositivelor, asigurați-vă că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurati-và cà disposizitivele ŞI computerul sunt oprit. Deconnectatu cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor ŞI a componentelor sistemului.
• Asezati computerul pe o suprafata stabilă pentru a preveni instalare inadecvatacauzata de oscilatii.

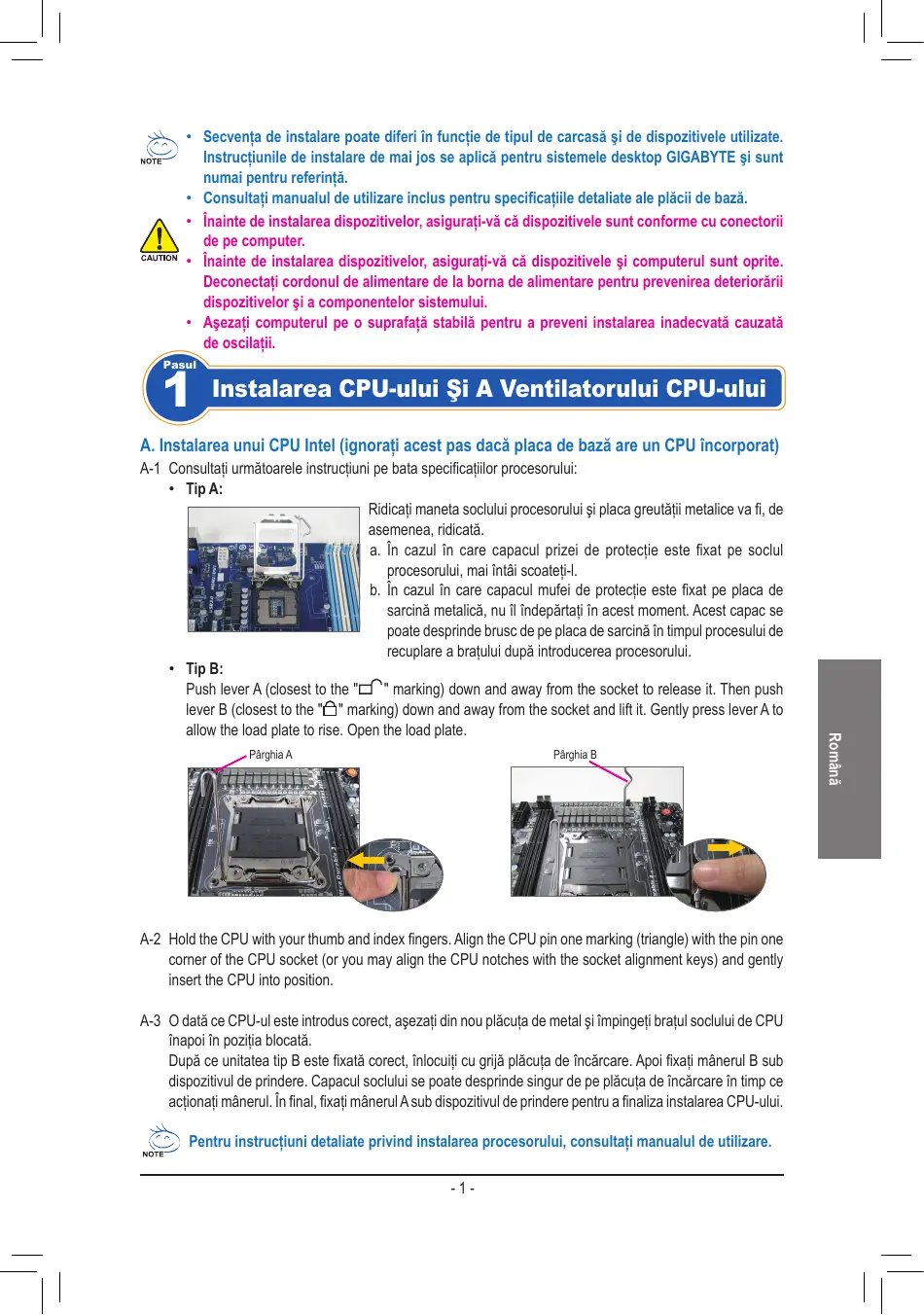

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacà placà de bazá are un CPU incorporat)

A-1 Consultati umatoarele instruioni pe bata specificailor procesorului:

Tip A:

Ridicati maneta sociului procesorului si plac greutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizei de protecţie este fixat pe socul procesorului, mai intăi scoatei-l.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcinà metalica, nu il indepãratai in acest moment. Acest capacit se poate desprinde brusc de pe placu de sarcinà in timpul procesului de recuplare a bratului dupa introducerea procesuluiui.

Tip B:

După ce unitatea tip B este fixata corect, inlocuițu cu grijă plăcuța de inçarcare. Apoi fixati帽子erul B sub dispositivul de prindere. Capacul soclului se poate desprinde singur de pe plăcuța de inçarcare in timpe ce actionati帽子erul. In final, fixati帽子erul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instruţiuni detaliate privind instalareea procesorului, consulțați manualul de/utilizare.

B. Instalarea unui CPU AMD (ignorati acest pas dacà placà de bază are un CPU incorporat)

B-1 Ridicati complet bratul soclului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe soclul de CPU si introduciu uor CPU-ul in soclu. Asiguratii-va cai pini i CPU-ului se potrivesc perfect in orificii.
B-2 O data ce CPU-ul este positionat in soclu, azezati un deget in mischieful CPU-ului, coborand bratul soclului si fixandiul-i in posizita blocata complet.

• Nu forța CPU-ul in socul de CPU. CPU-ul nu potriveste dacă este orientat incorrect. Reglați orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele socului. Pourtra proteja socul procesorului, inlocui carcasa de protectie numai atunci cand procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugui intai un strat subtire de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consultati manualul de instalare pentru ventilatorul CPU-ului).
C-2 Conectaçti cablul ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel incât ventilatorul să poata Functiona adevcat pentru prevenirea supraíncălzirii CPU-ului.

Pasul

2 Instalarea Memoriei

Observazioni orientarea modulului de memorie. Desfaceti clamele de fixare la ambele capete ale socului de memorie. Asezeati modulul de memorie pe soclu. Dupa cum este indicat in imaginea din stangia, asezeati degetele pe marginea superioar a memoriei, impingeti in jos memoria si introduceti-o vertical in socul de memorie. Clamele de la ambele capete ale socului cupleazà in posiztie cand modulul de memorie este introdus fix.

Pasul

3 Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Utilizand systemd desktop GIGABYTE ca in exemplul demonstrativ, indepãrtati
intai ambele pãrìs capacul carcasei pentru instalarea sursei de alimentare.
Puneti sursa de alimentare la locul saùn carcasă si fixati-o cu suruburi.

Instalarea Şi amplasarea sursei de alimentare pot diferi in functie de tipul de carcasăutilizat.

Pentru a va asigura cà sistemas dvs. primeșe o cantitate suficientă de energia electrică, va recomandamă săutilizățo sută de alimentare de calitate. Dacă este utilizata o sută de alimentare care nu furnizeazeă energia necessară, rezultatul poate duce la un system instabil Sau neincârcabil.

Instalarea Placii De Baza

Indepartaţi plăcuţa I/O originală de pe partea din spate a carcaseiși inlocuţi-o cu plăcuţa I/O a plăcii de bază. Aşezaţi placă de bază în carcasă, poziţIonand-o în plăcuţa I/O. Aliniţi orificiile Šuruburilor de montare de pe placă de bază cu orificiile de montare corespunzătoare de pe carcasă. Fixaţi placă de bază în poziţie cu Šuruburi.

Ecran I/O

Instalarea Unui Card De Extensie

Localizati un slot de extensie care suporta cardul si indepartatu capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Placă grafică PCI Express

Inainte de a achizitiona un card de expansione, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
Asigurat-vă de asezarea completă a cardului de extensie în slot.

Instalarea Dispositivelor IDE Şi SATA

6-1 Instalați unitățile optice, precum unitățile DVD-ROM și CD-ROM. Indepartați capacul bay-ului pentru unitate de 5,25" de pe parte din fata a carcasei. Montați unitatea optică în bay-ul pentru unitate de 5,25"și fixati-o cușuruburi.

Instalarea unei unitati optice

6-2 Instalati hard disk-urile IDE 山 SATA. Instalati hard disk-ul intr-un bay pentru unitate din carcasa si fixa-i cu suruburi.

Instalarea unui hard disk

• Un conector IDE de pe plac a baz a poate conecta pana la doua dispositive IDE. Inainte de instalare, verificati setarile elementelor de legatur (unitate master s1 slave) de pe disposiziteve IDE .
• Daca este instalat mai mult de un hard disk, intrați in configurarea BIOS aSYSTEMULI pentru setarea secventei de incârcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectaţi cablurile la conectoriiși distribuiitori interni de pe placă de bază, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiitori IEEE 1394 etc.
7-2 Atasati modulat panoulii frontal (difera in functie de designur carcasei, cuprinzand indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrerupatorul de reinitializare, intrerupatorul de alimentare etc.) de pe carcasa pe distributorul panoulii frontal (F PANEL) (PANOU_F) de pe placu de bază.

Distribuitorul panouli frontal

Seminificatia pinului A:

Seminificatia pinului B:

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibermare)

Cl: Comutator pentru mecanismul de detectare a intruzionilor

(Notea) Semnificata pinilor de pe comutatorul din partea frontala poate s fié diferità in functie de model. Consultatj manualul de utilizezare al plici de bazà pentru semnificatia corectă a pinilor.

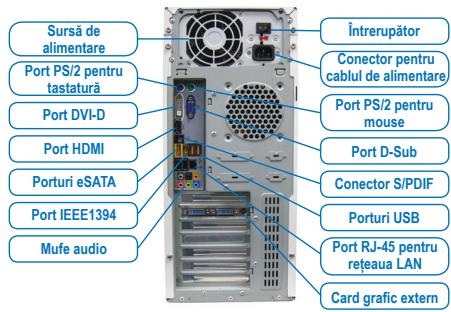

Conectarea Perifericelor

Partea din spate a carcasei

Dupä ce paşii de mai sus au fost completenessi, conectati dispositivile periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul.si instalati software-ul besoin.
