GA-MA770T-UD3P - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-MA770T-UD3P
Formát	ATX
Patice procesoru	AM3 (kompatibilní s procesory AMD)
Čipová sada	AMD 770
Podporovaný typ paměti	DDR3
Počet paměťových slotů	4 (max 32 GB)
Rozšiřující sloty	1 x PCI Express x16, 4 x PCI Express x1, 2 x PCI
Úložiště	6 x SATA 3 Gb/s, 1 x IDE
USB konektory	Až 12 portů USB 2.0 (8 vzadu, 4 přes hlavičky)
Audio konektory	HD Audio 8 kanálů, linkový vstup/výstup, mikrofon
Síť	Gigabit Ethernet řadič
Požadované napájení	ATX 24pin + 4pin CPU (nebo 8pin)
Rozměry	30.5 cm x 24.4 cm (standard ATX)
Hmotnost	Přibližně 0.8 kg
Hlavní funkce	Podpora multi-GPU CrossFireX, DualBIOS, technologie Ultra Durable 3
Údržba a čištění	Pravidelně otírejte suchým měkkým hadříkem, vyhněte se vlhkosti
Bezpečnost	Před manipulací odpojte napájení, vyhněte se elektrostatickým výbojům
Náhradní díly a opravitelnost	Pro výměnu CPU, paměti, baterie CMOS nahlédněte do manuálu
Obecné informace	Dodávaný manuál má 72 stran, k dispozici v několika jazycích

Často kladené otázky - GA-MA770T-UD3P GIGABYTE

Jak nainstalovat procesor na základní desku GA-MA770T-UD3P?

Pro procesor AMD zvedněte páčku patice, zarovnejte trojúhelník CPU s trojúhelníkem patice, jemně vložte CPU, poté sklopte páčku pro zajištění. Viz část Instalace procesoru v manuálu.

Jaký typ paměti RAM je kompatibilní?

Základní deska podporuje paměti DDR3. Vložte moduly zarovnáním výřezu, zatlačte, dokud západky nezapadnou.

Jak připojit přední panel skříně?

Připojte kabely předního panelu (Power, Reset, LED atd.) k hlavičce F_PANEL na základní desce. Dodržujte polaritu uvedenou v manuálu.

Podporuje základní deska CrossFireX?

Ano, GA-MA770T-UD3P podporuje technologii AMD CrossFireX se dvěma kompatibilními grafickými kartami.

Jaký je doporučený výkon zdroje?

Doporučuje se použít kvalitní zdroj o výkonu alespoň 500W pro standardní sestavu, více pokud používáte více grafických karet.

Jak aktualizovat BIOS?

Použijte funkci DualBIOS nebo nástroj @BIOS od GIGABYTE. Stáhněte nejnovější verzi z oficiálních stránek a postupujte podle pokynů.

Mohu použít IDE pevný disk s touto základní deskou?

Ano, základní deska má konektor IDE umožňující připojení až dvou IDE zařízení (master/slave).

Kolik ventilátorů mohu připojit?

Základní deska má několik konektorů pro ventilátory: CPU_FAN, SYS_FAN atd. Obvykle jsou 3 nebo 4.

Co dělat, když základní deska nenabíhá?

Zkontrolujte napájecí připojení, ujistěte se, že CPU a RAM jsou správně nainstalovány. Resetujte BIOS vyjmutím baterie CMOS na 30 sekund.

Kde najít ovladače pro GA-MA770T-UD3P?

Ovladače jsou k dispozici na oficiálních stránkách GIGABYTE. Stáhněte ovladače pro čipovou sadu, audio, síť atd. odpovídající vašemu operačnímu systému.

NÁVOD K OBSLUZE GA-MA770T-UD3P GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibiln s konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrésy.

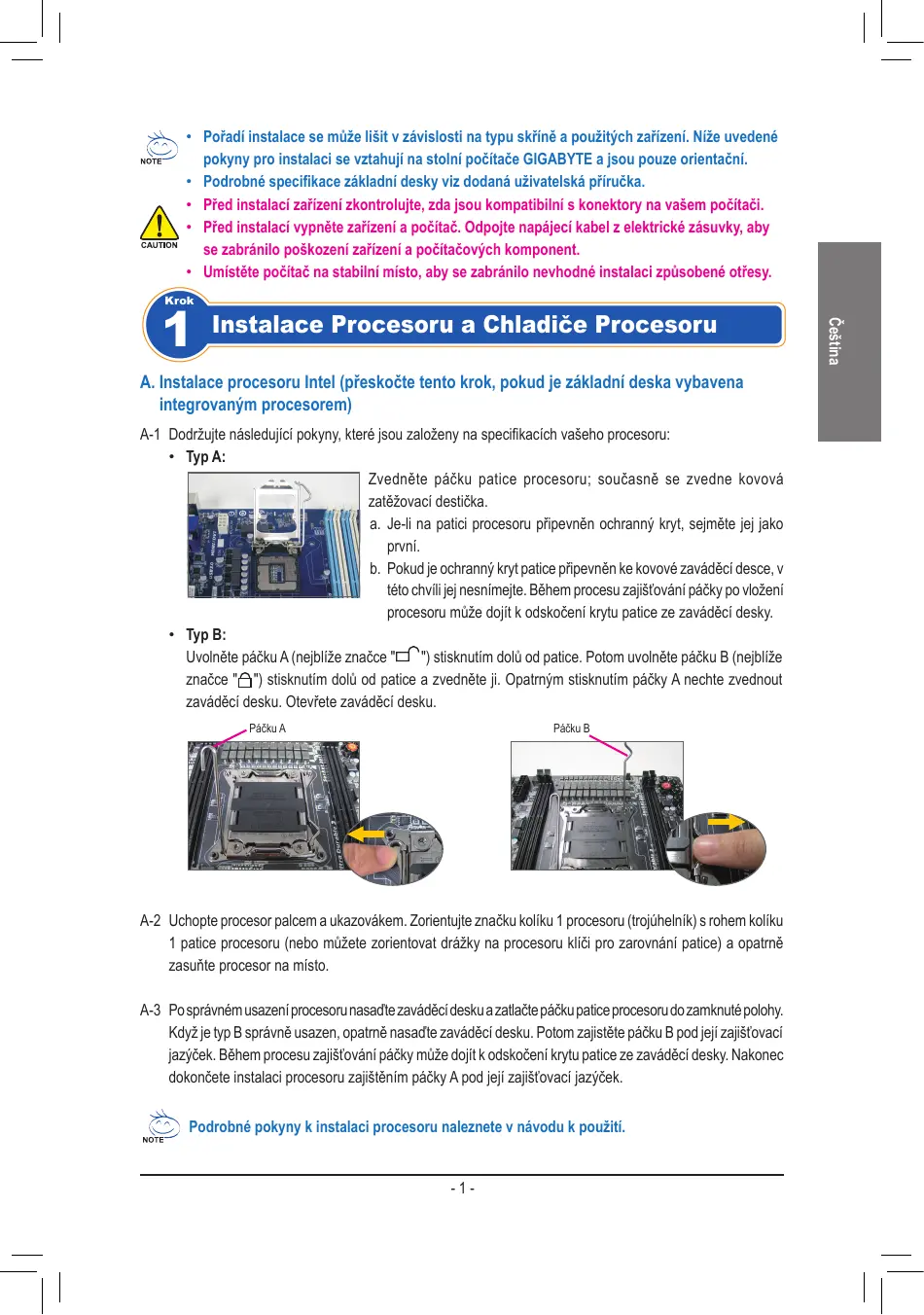

A. Instalace procesoru Intel (přeskočte tento krok, pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelník) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasadte zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasadte zavádeci desku. Potom zajistěte páčku B pod jej zajistovaci jazýček. Během procesu zajistovani páčky může dojít k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěnín páčky A pod jej zajistovací jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

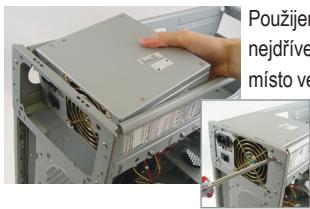

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použíte skříne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Pred zakuponim rozsirovac i karty zkontrolujte jeji delku a ovebre, zd se veje do skrne počitače.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z předníčasti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

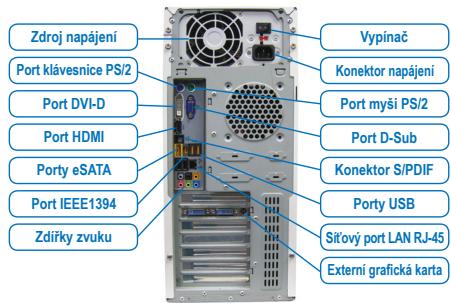

Pripojeni Perifériú

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.
