GA-MA770T-UD3P - Placă de bază GIGABYTE - Manual de utilizare gratuit

Tip de produs	Placă de bază
Marcă	GIGABYTE
Model	GA-MA770T-UD3P
Factor de formă	ATX
Socket procesor	AM3 (compatibil cu procesoare AMD)
Chipset	AMD 770
Tip de memorie suportată	DDR3
Număr sloturi memorie	4 (max 32 GB)
Sloturi de extensie	1 x PCI Express x16, 4 x PCI Express x1, 2 x PCI
Stocare	6 x SATA 3 Gb/s, 1 x IDE
Conectori USB	Până la 12 porturi USB 2.0 (8 în spate, 4 prin header-e)
Conectori audio	Audio HD 8 canale, intrare/ieșire linie, microfon
Rețea	Controler Gigabit Ethernet
Alimentare necesară	ATX 24 pini + 4 pini CPU (sau 8 pini)
Dimensiuni	30.5 cm x 24.4 cm (standard ATX)
Greutate	Aproximativ 0.8 kg
Funcții principale	Suport multi-GPU CrossFireX, DualBIOS, tehnologie Ultra Durable 3
Întreținere și curățare	Praful se îndepărtează regulat cu o cârpă moale uscată, se evită umezeala
Siguranță	Deconectați alimentarea înainte de orice manipulare, evitați descărcările electrostatice
Piese de schimb și reparabilitate	Consultați manualul pentru înlocuirea CPU, memoriei, bateriei CMOS
Informații generale	Manualul este furnizat în 72 de pagini, disponibil în mai multe limbi

Întrebări frecvente - GA-MA770T-UD3P GIGABYTE

Cum instalez procesorul pe placa de bază GA-MA770T-UD3P?

Pentru un procesor AMD, ridicați pârghia soclului, aliniați triunghiul CPU cu cel al soclului, introduceți ușor CPU-ul, apoi coborâți pârghia pentru a-l bloca. Consultați secțiunea Instalarea procesorului din manual.

Ce tip de memorie RAM este compatibil?

Placa de bază suportă memoria DDR3. Introduceți modulele aliniind crestătura, împingeți până când clipsurile se închid.

Cum conectez panoul frontal al carcasei?

Conectați cablurile panoului frontal (Power, Reset, LED etc.) la header-ul F_PANEL al plăcii de bază. Respectați polaritatea indicată în manual.

Placa de bază suportă CrossFireX?

Da, GA-MA770T-UD3P suportă tehnologia AMD CrossFireX cu două plăci grafice compatibile.

Ce putere de alimentare este recomandată?

Se recomandă o sursă de alimentare de bună calitate de cel puțin 500W pentru un sistem standard, mai mult dacă utilizați mai multe plăci grafice.

Cum actualizez BIOS-ul?

Utilizați funcția DualBIOS sau utilitarul @BIOS de la GIGABYTE. Descărcați cea mai recentă versiune de pe site-ul oficial și urmați instrucțiunile.

Pot folosi un hard disk IDE cu această placă de bază?

Da, placa de bază are un conector IDE ce permite conectarea a până la două dispozitive IDE (master/slave).

Câte ventilatoare pot conecta?

Placa de bază dispune de mai mulți conectori pentru ventilatoare: CPU_FAN, SYS_FAN, etc. De obicei sunt 3 sau 4.

Ce fac dacă placa de bază nu pornește?

Verificați conexiunile de alimentare, asigurați-vă că CPU-ul și RAM-ul sunt instalate corect. Resetați BIOS-ul scotând bateria CMOS timp de 30 de secunde.

Unde găsesc driverele pentru GA-MA770T-UD3P?

Driverele sunt disponibile pe site-ul oficial GIGABYTE. Descărcați driverele pentru chipset, audio, rețea etc., corespunzătoare sistemului dumneavoastră de operare.

MANUAL DE UTILIZARE GA-MA770T-UD3P GIGABYTE

• Secventa de instalare poate diferi in functie de tipul de carcasăși de dispositivele utilizezate. Instructiunile de instalare de mai jos se aplică pentru sistemele desktop GIGABYTEși sunt numai pentru referinta.
• Consultatu manualul de'utilizare inclus pentru specificaile detaliate ale placi de bază.
• Inainte de instalarea dispositivelor, asigurați-vă că dispositivele sunt conforme cu conectorii de pe computer.
• Inainte de instalarea dispositivelor, asigurati-và cà disposizitivele ŞI computerul sunt opritte. Deconnectaţi cordonul de alimentare de la borna de alimentare pentru prevenirea deteriorarii dispositivelor ŞI a componentelor sistemului.
• Asezati computerul pe o suprafata stabilă pentru a preveni instalare inadecvatacauzata de oscilatii.

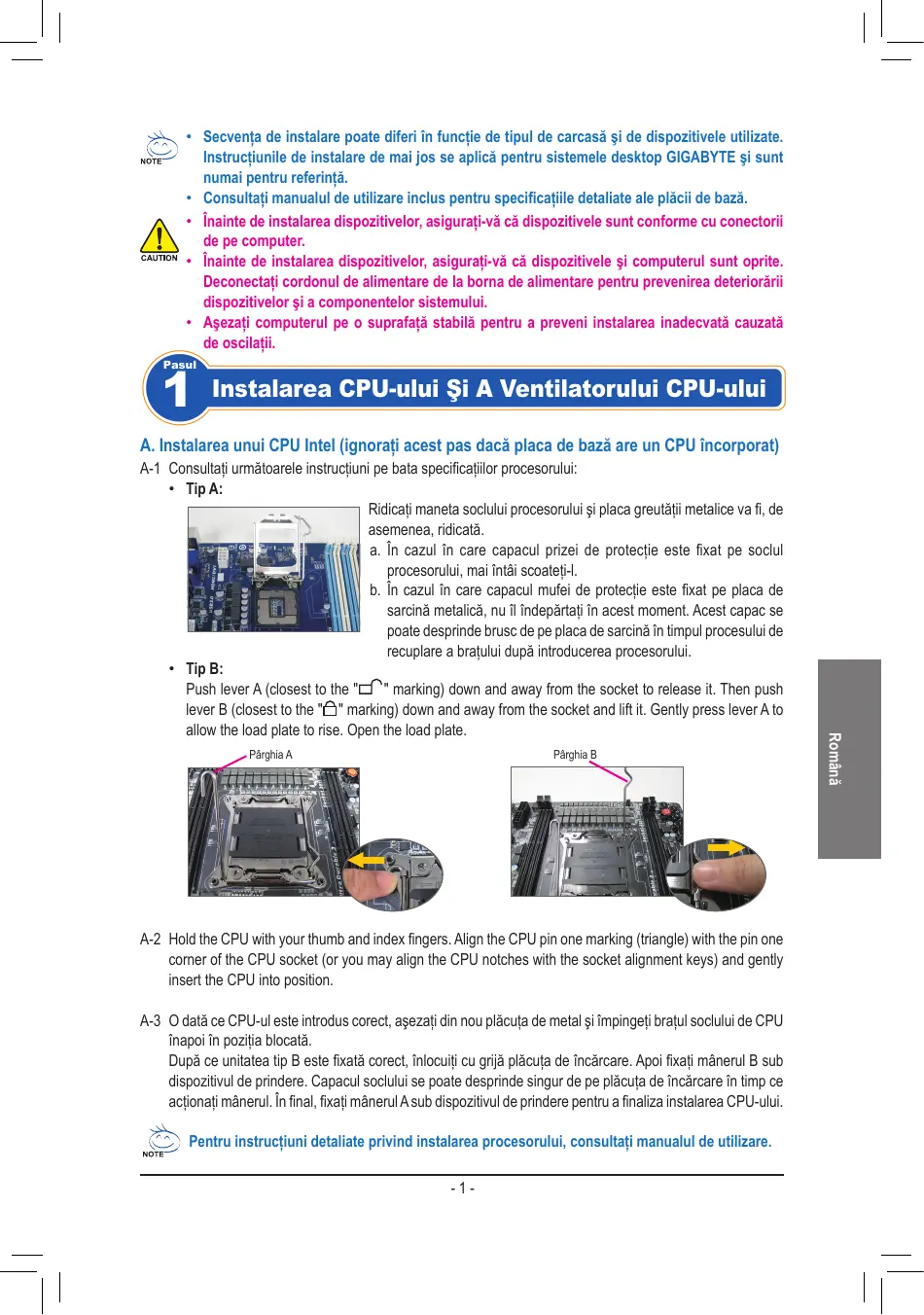

Instalarea CPU-ului Şi A Ventilatorului CPU-ului

A. Instalarea unui CPU Intel (ignorati acest pas dacà placà de bazá are un CPU incorporat)

A-1 Consultati umatoarele instruioni pe bata specificailor procesorului:

Tip A:

Ridicati maneta sociului procesorului si plac greutatai metalice va fi, de asemenea, ridicata.

a. In cazul in care capacul prizei de protecţie este fixat pe socul procesorului, mai intăi scoatei-l.
b. In cazul in care capacul mufei de protectie este fixat pe placu de sarcinà metalica, nu il indepãratai in acest moment. Acest capacit se poate desprinde brusc de pe placu de sarcinà in timpul procesului de recuplare a bratului dupa introducerea procesului.

Tip B:

După ce unitatea tip B este fixata corect, inlocuițu cu grijă placuta de incârcare. Apoi fixati帽子ul B sub dispositivul de prindere. Capacul soclului se poate desprinde singur de pe placuta de incârcare in timpe ce actioni帽子ul. In final, fixati帽子ul A sub dispositivul de prindere pentru a finaliza instalarea CPU-ului.

Pentru instruţiuni detaliate privind instalareea procesorului, consulțați manualul de/utilizare.

B. Instalarea unui CPU AMD (ignoratoi acest pas dacà placà de bazá are un CPU incorporat)

B-1 Ridicati complet bratul soclului de CPU. Aliniati pinul unu al CPU-ului (marcajul de triunghi mic) cu marcajul de triunghi de pe soclul de CPU si introduciu uor CPU-ul in soclu. Asiguratii-va cai pini i CPU-ului se potrivesc perfect in orificii.
B-2 O data ce CPU-ul este positionat in soclu, azezati un deget in mischieful CPU-ului, coborand bratul soclului si fixandiul-i in positia blocata complet.

• Nu forțăi CPU-ul in socul de CPU. CPU-ul nu potriveste dacă este orientat incorrect. Regși orientarea CPU-ului dacă se intâmplă incest lucru.
• NU atingeti contactele sociului. Pourtra proteja sociul procesorului, inlocui carcasa de protectie numai atunci cando procesorul nu este instalat.

C. Instalarea ventilatorului CPU-ului

C-1 Inainte de instalarea ventilatorului CPU-ului, adaugata iintai un strat subtire de pasta pentru radiator pe suprafata CPU-ului. Apoi instalati ventilatorul (consulta manualul de instalare pentru ventilatorul CPU-ului).
C-2 Conectaçti cablul ventilatorului CPU-ului la conectorul CPU_FAN (VENTILATOR_CPU) localizat pe plac de bază, astfel inçât ventilatorul să poata Functiona adevcat pentru prevenirea supraíncăzirii CPU-ului.

Pasul

2 Instalarea Memoriei

Observazioni orientarea modulului de memorie. Desfaceti clamele de fixare la ambele capete ale socului de memorie. Asezeati modulul de memorie pe soclu. Dupa cum este indicat in imaginea din stangia, asezeati degetele pe marginea superioar a memoriei, impingeti in jos memoria si introduceti-o vertical in socul de memorie. Clamele de la ambele capete ale socului cupleazà in posiztie cand modulul de memorie este introdus fix.

Pasul

3 Pregătirea Carcasei Şi Instalarea Sursei De Alimentare

Utilizand systemd desktop GIGABYTE ca in exemplul demonstrativ, indepãrtati
intai ambele pãrìs capacul carcasei pentru instalarea sursei de alimentare.
Puneti sursa de alimentare la locul saùn carcasă si fixati-o cu suruburi.

Instalarea Şi amplasarea sursei de alimentare pot diferi in functie de tipul de carcasă/utilizat.

Pentru a va asigura cà sistemas dvs. primeșe o cantitate suficientă de energia electrică, va recomandamă săutilizățo sută de alimentare de calitate. Dacă este Utilizata o sută de alimentare care nu furnizeazeă energia necessară, rezultatul poate duce la un system instabil Sau neincârcabil.

Instalarea Placii De Baza

Indepartaţi plăcuţa I/O originală de pe partea din spate a carcaseiși inlocuţi-o cu plăcuţa I/O a plăcii de bază. Aşezaţi placă de bază în carcasă, poziţIonand-o în plăcuţa I/O. Aliniţi orificiile Šuruburilor de montare de pe placă de bază cu orificiile de montare corespunzătoare de pe carcasă. Fixaţi placă de bază în poziţie cu Šuruburi.

Ecran I/O

Instalarea Unui Card De Extensie

Localizati un slot de extensie care suporta cardul si indepartatu capacul slotului de pe panoul din spate al carcasei. Apoi introduci cardul de extensie in slot. Fixati suportul cardului de expansiune pe panoul din spate al carcasei cu un surub.

Placă grafică PCI Express

Inainte de a achizitiona un card de expansione, verificati lungimea cardului pentru a va asigura se potriveste cu carcasa.
Asigurat-vă de asezarea completă a cardului de extensie în slot.

Instalarea Dispositivelor IDE Şi SATA

6-1 Instalați unitățile optice, precum unitățile DVD-ROM și CD-ROM. Indepartați capacul bay-ului pentru unitate de 5,25" de pe parte din fata a carcasei. Montați unitatea optică în bay-ul pentru unitate de 5,25"și fixati-o cușuruburi.

Instalarea unei unitati optice

6-2 Instalati hard disk-urile IDE 山 SATA. Instalati hard disk-ul intr-un bay pentru unitate din carcasa si fixa-i cu suruburi.

Instalarea unui hard disk

• Un conector IDE de pe placà de bază poate conecta până la două dispositive IDE. Inainte de instalare, verificati setările elementelor de legătura (unitate master Şi slave) de pe disposizitvele IDE.
• Daca este instalat mai mult de un hard disk, intrați in configurarea BIOS aSYSTEMULI pentru setarea secventei de incârcare a hard disk-urilor.

Conectarea Cablurilor La Conectorii Interni

7-1 Conectaţi cablurile la conectoriiși distribuiitori interni de pe placă de bază, inclusiv conectorii IDE/SATA, audio de pe panoul frontal, USB, distribuiitori IEEE 1394 etc.
7-2 Atasati modulat panoulii frontal (difera in functie de designur carcasei, cuprinzand indicatorul de alimentare, indicatorul de activitate a hard disk-ului, difuzoarele, intrupatorul de reinitializare, intrupatorul de alimentare etc.) de pe carcasa pe distributorul panoulii frontal (F PANEL) (PANOU_F) de pe placu de bază.

Distribuitorul panouli frontal

Semi nificatia pinului A:

Semiificatj pinului B:

MSG: Message (Mesaj)/Power

(Pornire)/Sleep (Hibernare)

Cl: Comutator pentru mecanismul de detectare a intruzionilor

(Notea) Semnificata pinilor de pe comutatorul din partea frontala poate s fié diferità in functie de model. Consultatj manualul de utilizezare al plici de bazà pentru semnificatia corectă a pinilor.

Conectarea Perifericelor

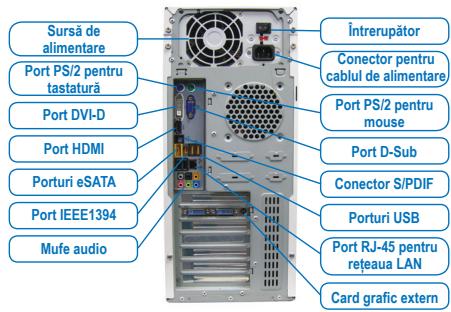

Partea din spate a carcasei

Dupä ce paşii de mai sus au fost completenessi, conectati dispositivile periferice la computer, precum tastatura, mouse-ul, monitorul etc. Apoi conectati alimentarea, porniti sistemul.si instalati software-ul besoin.

IocneIOBATEHIOCTTA npn HNCTaJInpaHE MOKeJa ce pa3JIuHaBa B 3aBcHMoCT OT ToBA KaKbY yCTpoiCTBa ce N3noI3BaT. IHCTpyKUInTE 3a INCTaJIauZna NO-DOny ce OTHacrT DO KOMIHTbPn CnCTeMg GIGABYTE n ca camo 3a cnpaBa.
- Pörgneidhe pBJKOBODCTBOTO 3a yNtpe6a 3a NOBue HΦopMaunr OTHOCHO TexHnuecknTe xapaKtepncTKnHa dBJHHATA PJIATka.
- Праздда Исталпате устюствота, у蜱ете с, чу та сьлмecши с конektopite на Вшия KMПИТьр.
- П repид за Инсталаре усточьтата, Источьпесух и komшитьра. Источьпесухотьра. Источьпесухотьра. Источьпесухотьра. - Новрedingусточьтата и komшонецпто на сизематa.
IocTabeTe KOMNIObHaTcStema Ha cTa6HnHa NOBbPxHocT, 3a Da H36eHete He npabnHa HcTaJaia nopadn B6paun.

HnctaInpaHe Ha Ppoecop N BeHTnlaTop
