Ürün Türü	Anakart
Marka	GIGABYTE
Model	GA-MA770T-UD3P
Form Faktörü	ATX
İşlemci Soketi	AM3 (AMD işlemcilerle uyumlu)
Yonga Seti	AMD 770
Desteklenen Bellek Türü	DDR3
Bellek Yuva Sayısı	4 (maks. 32 GB)
Genişletme Yuvaları	1 x PCI Express x16, 4 x PCI Express x1, 2 x PCI
Depolama	6 x SATA 3 Gb/s, 1 x IDE
USB Konnektörleri	12 adede kadar USB 2.0 portu (8 arkada, 4 başlıklar aracılığıyla)
Ses Konnektörleri	8 kanallı HD Ses, hat giriş/çıkış, mikrofon
Ağ	Gigabit Ethernet Denetleyici
Gerekli Güç Kaynağı	ATX 24 pin + 4 pin CPU (veya 8 pin)
Boyutlar	30.5 cm x 24.4 cm (standart ATX)
Ağırlık	Yaklaşık 0.8 kg
Ana Özellikler	Çoklu GPU CrossFireX Desteği, DualBIOS, Ultra Durable 3 teknolojisi
Bakım ve Temizlik	Yumuşak kuru bir bezle düzenli olarak tozunu alın, nemden kaçının
Güvenlik	Herhangi bir işlem öncesinde güç kablosunu çıkarın, elektrostatik boşalmalardan kaçının
Yedek Parça ve Onarılabilirlik	CPU, bellek, CMOS pili değişimi için kılavuza başvurun
Genel Bilgiler	72 sayfalık kullanım kılavuzu, birden çok dilde mevcuttur

Sık sorulan sorular - GA-MA770T-UD3P GIGABYTE

GA-MA770T-UD3P anakartına işlemci nasıl takılır?

AMD işlemci için, soket kolunu kaldırın, CPU üzerindeki üçgeni sokettekiyle hizalayın, CPU'yu nazikçe yerleştirin ve ardından kilitlemek için kolu indirin. Kılavuzun İşlemci Kurulumu bölümüne bakın.

Hangi tür RAM belleği uyumludur?

Anakart DDR3 belleği destekler. Modülleri çentiği hizalayarak takın, klipsler kapanana kadar itin.

Kasa ön paneli nasıl bağlanır?

Ön panel kablolarını (Güç, Sıfırlama, LED vb.) anakarttaki F_PANEL başlığına bağlayın. Kılavuzda belirtilen polariteye dikkat edin.

Anakart CrossFireX'i destekliyor mu?

Evet, GA-MA770T-UD3P uyumlu iki ekran kartı ile AMD CrossFireX teknolojisini destekler.

Önerilen güç kaynağı watt değeri nedir?

Standart bir sistem için en az 500W kaliteli bir güç kaynağı önerilir; birden fazla ekran kartı kullanıyorsanız daha yüksek olmalıdır.

BIOS nasıl güncellenir?

DualBIOS özelliğini veya GIGABYTE'ın @BIOS yardımcı programını kullanın. Resmi siteden en son sürümü indirin ve talimatları izleyin.

Bu anakartla IDE sabit disk kullanabilir miyim?

Evet, anakartta iki adede kadar IDE aygıtını (master/slave) bağlamanıza olanak tanıyan bir IDE konektörü bulunur.

Kaç tane fan bağlayabilirim?

Anakart üzerinde birden fazla fan konektörü bulunur: CPU_FAN, SYS_FAN vb. Genellikle 3 veya 4 adettir.

Anakart açılmazsa ne yapmalıyım?

Güç bağlantılarını kontrol edin, CPU ve RAM'in doğru takıldığından emin olun. CMOS pilini 30 saniye çıkararak BIOS'u sıfırlayın.

GA-MA770T-UD3P için sürücüler nerede bulunur?

Sürücüler GIGABYTE resmi web sitesinde mevcuttur. İşletim sisteminize uygun yonga seti, ses, ağ vb. sürücülerini indirin.

KULLANIM KILAVUZU GA-MA770T-UD3P GIGABYTE

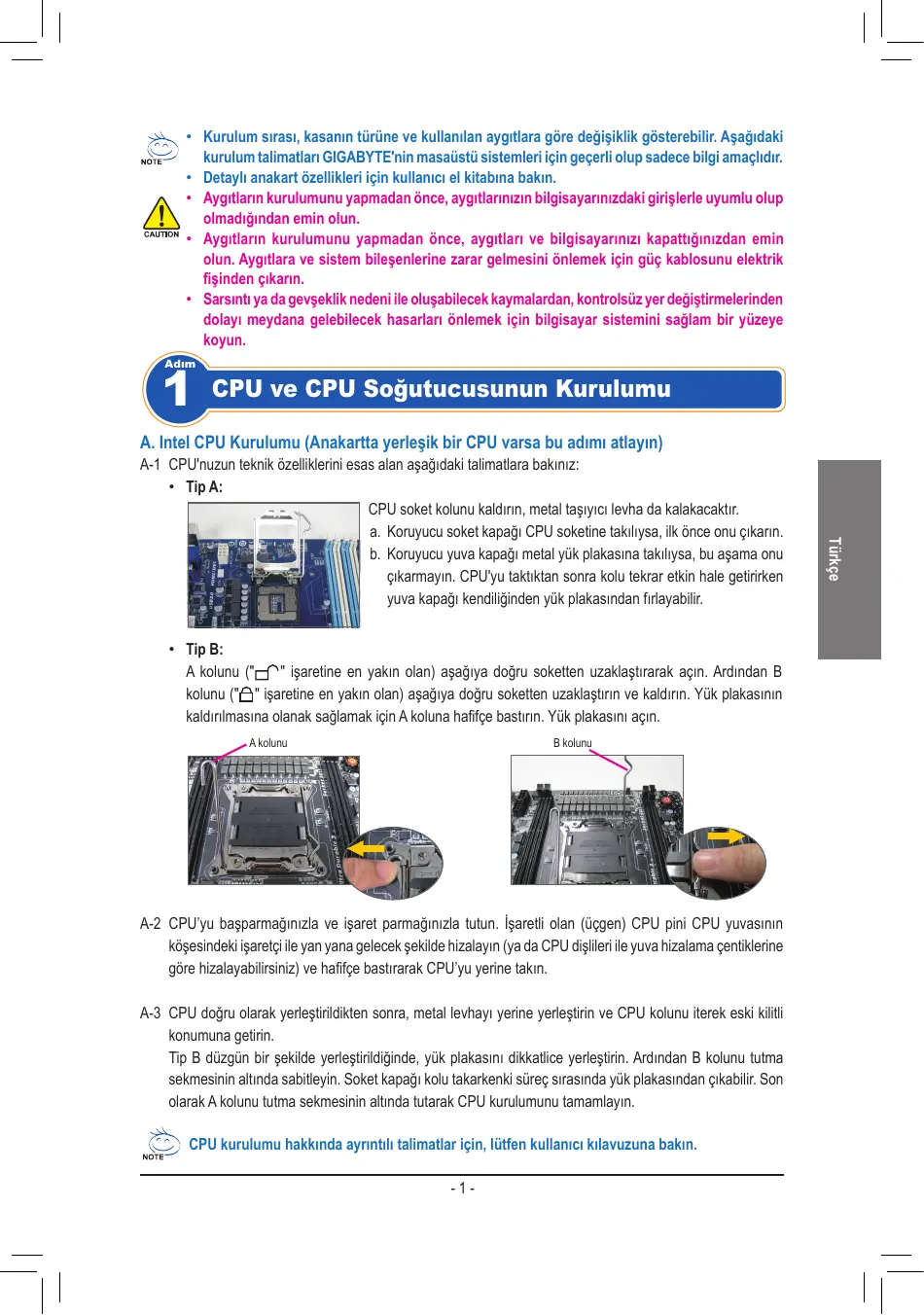

• Kurulum sirasi, kasanin türüne ve kullananan aygittlara güde",&igisiklik gosterebilir. Asagidaki kurulum talimatlan GIGABYTE'nin masaustü systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayli anakart özellikleri,—çin kullanici el kitabina bakin.
• Aygtilarin kurulumunu yapmadan önce, aygtilarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygittlarin kurulumunu yapmadan.Once,aygittlarve bilgisayarinizi kapattiignizdan emin olun.Aygittlara ve system bileşenlerine zarar gelmesini onlemek icin guc kablosunu elektrik fisinden cikarin.
• Sarsinti ya da gezeklik nedeni ile olusabilecek kaymalardan, kontROLSüz yerdehyistirmelerinden dolayi meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi niğlam bir yüzye koyun.

CPU ve CPU Sogutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özellikerini esasalanagnağidaki talimatlara bakınüz:

Tip A:

CPU sukot kolunu kaldirin, metal taşıyici levhda kalakacaktir.

a. Koruyucu Soket kapağı CPU doketine takiyya, ilk one onuçınarin.
b. Koruyucu yuva kapaği metal yük plakasina takillya, bu asama onu Çikarmayin. CPU'yu taktiktan sonra koluk tekrar etkin hale getirken yuva kapaği kendiligienden yük plakasindo firlayabilir.

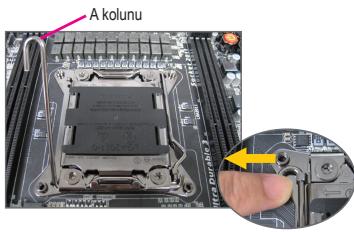

Tip B:

A kolunu ("□" isareline en yakin akan) asağiya.Doğru doketten uzaklătirarak acin. Ardindan B kolunu ("") isareline en yakin akan) asağiya.Doğru doketten uzaklătirin ve kaldirin. Yük plakasinin kaldirimasa nolanak saglamak icin A koluna hafiffe bastirin. Yük plakasinin acin.

A-2 CPU'yu basparmaŋinizla ve isaret parmaŋinizla tutun. Isaretli olan (üçgen) CPU pini CPU yuvasinin kösesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafınce bastirarak CPU'yu yerine takın.
A-3 CPU doit oder akre yerlesteildikten sonra, metal levhay1 yerine yerlestirin ve CPU kolunu iterek eskilit konumuna getirin.

Tip B dizgün bir sekilde yerleştrildigeinde, yük plakasin dikkatice yerleştinir. Ardindan B kolunu tutma sekmesinin-altinda sabitleyin. Soket kapiğl kolu takarkenki surec sirasinda yük plakasinandaçikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lüften kullanici klavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolumu tamamen kaldirin. Ilk CPU pini (ufak üçgen isaretli) ile CPU yuvasindaki üçgen isareti ayn hidaya getirin ve haffece bastirarak CPU'yu yerine takin. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.
B-2 CPU yuvaya yerleştinildigiinde, bir parmaginizi CPU'nun ortasina koyun ve yuvaa kolunu indirerek tamamen kilitleri duruma getirin.

• CPU'yu CPU yuvasina takken zorlamayin. CPU, yuvayaDOGRU bir sekilde yerleştilmedikçe; CPU, yerine oturmaz. Eger bu olursa yönunü uygun bir sekilde ayarlayin.
• Sokit temas yerlerine DOKUNMAYIN. CPU doketini korumak icin, koruyucu sukot kapaginci daima CPU takili degilken degistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU soğutucsunu kurmadan once, oncelikle lüften CPU'nun üst yüzeyine ince bir tabaka termal macun招投标. Daha sonra soğutucuyu (CPU soğutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun扭矩gin ber sekilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girise takın.

Bellek modulunn giris yönlerine dikkat edin. Bellek yuvaların iki ycundaki tutma klipslerini iki yanainceton. Bellek modulunu yuvaya yerleştin. Soldaki resimde gosterildigi gibi, parmaklarıniz belleşgin iki üst ucuna yereştinir, belşgün üzerine bastirarak bellek yuvasina dikey bir seksilde yerleştinir. Bellek modulü duğgün bir seksilde yerleştrildigiinde yuvanin iki ycundaki tutma klipsleri yuvasina oturacak.

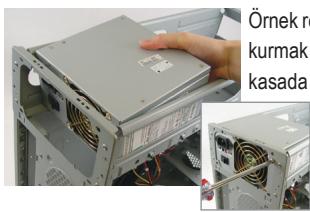

3 Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

Örnek resimdeki gibi GIGABYTE masaustü/systemi kullanilyorsa, gü kayınalıkmak icin lutfen öncelikle kasanın iki kenar kapaşın daçınarin. Güç kayınalık kasada.Doğru yere yerleştin ve vidilarla yerine sabitleyin.Güç kayınalık kurulumu ve yerleştlirmesi kullananan kasanın tipine gore farkılık gożterebilir.

Sisteminize yeterli derecede güc sekslanması icin, kaliteli bir güc kaynagınin kullanilmasi tavsiye edilir. Eger gerekli gücu sekslayamayan bir güc kaynag:i kullanlirsa bu dizgün calismayan ya da acilmayan bir sisteme neden olabilir.

Adim

4 Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis) böglanti noktarina sahip original plakayi anakart ile gelen G/Ç plakasi ile degistirin. G/Ç plakasina denk gelecek seksilde anakartı kasanı icine yerleştinir. Anakartaki montaj delikleri ile kasanı üzerindeki montaj deliklerini uygun gelecek bir seksilde hizalayın. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Adim

5 Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapaginci cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

Genisletme karti satin almadan once, kartin boyutunun kasaniza uygun olup olmadigi n kontrl edin.
Genisleme kartinin yerine tam olarak oturdugundan emin olun.

Adim

6 IDE ve SATA Aygittlarin Kurulumu

Optik Sürucünun Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik sürüçülerinizi kurun. Kasanin onündeki 5,25" sürücü yuvasi kapaşını cikarin. Optik sürüçüyü 5,25" sürücü yuvasina takın ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit surucülerinizi kurun.

Sabit sürücu yu kasanin icindeki bir sürücu yucasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girisine iki adet IDE sürucübu bölanabilir. Kurulumdan önce, IDE sürucülerinin üzerindeki jumper ayaralarimi (master ve slave) kontrol edin.
• Eger birden fazla sabit sürücu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürüculerin onyükleme sirasini ayarlayin.

Adim

7 Kablolarin Dahili Konektörlere Baglanmasi

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 böglantiları, anakartaki dahili konektörlere ve böglanti noktalarina böglayın.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel baglantisina (F PANEL) takin.

On Panel Baglantisi

Pim yeri A:

Pim yeri B:

MSG: Mesaj/Guc/UYku LED'i

PWR: Guc LEDi

PW: Guç Düɡmesi

SPEAK: Hoparlör

HD: Sabit Disk Faaliyet LED'i

RES:Yeniden Barangatma Dugmesi

Cl: Kasa Izinsiz Giris Engelleme

Baglantisi

(Not) On panel baglantsin rim yerleri modele gore faktiklik seksteribil. Asim pim yerleri icin ana martinizin kullamna klavuzuna bakinarin.

Adim

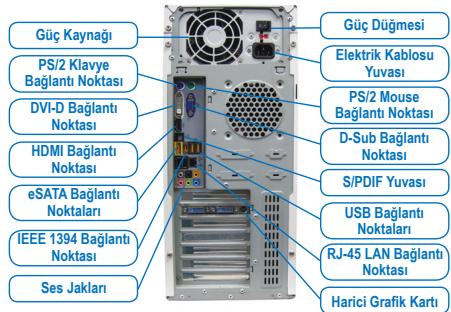

8 Çevre Birimlerinin Baglanması

Kasanin Arka Paneli

Yukaridaki adimlar tamamlaninca, klavye, mouse, ekran gibi cevre birimi aygitlarin da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmllr yukleyin.
