Dragonfire 6000 - Barbacoa CECOTEC - Manual d'usuari gratuït

Tipus de producte	Barbacoa de carbó amb tapa
Marca	Cecotec
Model	Dragonfire 6000
Ús	Exterior únicament
Font d'energia	Carbó vegetal
Capacitat màxima de carbó	1 kg
Combustible recomanat	Carbó vegetal en trossos
Combustible prohibit	Carbó mineral
Rodes	2 rodes pivotants amb bloqueig
Safata	Sí, amb suport
Graella de cocció	Graella de metall
Sistema de ventilació	Reixes d'ajust superiors i inferiors
Encès	Paper de diari i encenedors conformes a la norma EN 1860-3
Encès prohibit	Alcohol, gasolina, productes químics
Distància de seguretat	2 metres de materials inflamables
Superfície de col·locació	Plana, horitzontal, resistent a la calor i no inflamable
Neteja	Espereu el refredament complet, netegeu les graelles
Manteniment de les frontisses	Greixar 2 vegades l'any
Peces de recanvi	Elements de fixació, rodes, parets, graelles, safata, nansa
Reparabilitat	Contacteu amb el servei d'assistència tècnica oficial de Cecotec

Preguntes freqüents - Dragonfire 6000 CECOTEC

Com encendre correctament la barbacoa Cecotec Dragonfire 6000?

Per encendre la barbacoa, col·loqueu paper de diari enrotllat amb cubets d'encès o pastilles d'encesa sobre la placa de carbó. Afegiu a continuació 1 o 2 grapats de carbó vegetal en trossos. Obriu la reixa de ventilació inferior i enceneu el diari amb un encenedor de tija llarga o llumins. Deixeu la reixa de ventilació inferior i la tapa obertes durant uns 10 minuts. No feu servir mai gasolina, alcohol ni productes químics.

Es pot utilitzar aquesta barbacoa a l'interior?

No, aquesta barbacoa està dissenyada exclusivament per a ús exterior. No l'utilitzeu mai a l'interior ni en un espai tancat (casa, tenda, caravana, vaixell) a causa del risc d'intoxicació per monòxid de carboni.

Quina és la quantitat màxima de carbó vegetal permesa?

La quantitat màxima de carbó vegetal per a aquesta barbacoa és de 1 kg. No supereu aquesta quantitat per evitar riscos d'incendi i sobreescalfament.

Com apagar la barbacoa Dragonfire 6000?

Per apagar el foc, deixeu d'afegir combustible i tanqueu tots els orificis de ventilació i també la tapa. Deixeu que el foc s'apagui naturalment. No feu servir mai aigua per apagar el carbó, ja que podria danyar la barbacoa.

Es pot utilitzar carbó mineral amb aquesta barbacoa?

No, està prohibit utilitzar carbó mineral. Utilitzeu únicament carbó vegetal en trossos, que dura més temps i produeix menys cendres, limitant així els riscos d'obstrucció de la circulació d'aire.

Com netejar i mantenir la barbacoa?

Deixeu que la barbacoa es refredi completament abans de netejar-la. Utilitzeu guants resistents a la calor per manipular les peces calentes. Apreteu els anells metàl·lics i greixeu les frontisses 2 vegades l'any o més si cal. Assegureu-vos que la barbacoa estigui neta i seca abans de guardar-la.

Què fer si una peça està danyada o falta?

Si una peça falta o està danyada, contacteu amb el Servei d'Assistència Tècnica oficial de Cecotec. No utilitzeu la barbacoa abans d'haver fet les reparacions necessàries.

Es pot moure la barbacoa mentre està calenta?

No, està prohibit moure la barbacoa durant l'ús perquè es torna molt calenta. Espereu que s'hagi refredat completament abans de moure-la o guardar-la.

Quines precaucions cal prendre per evitar els retorns de flama en obrir la tapa?

Quan la tapa està calenta, aixequeu-la només lleugerament per permetre que l'aire entri lentament. Obrir-la bruscament pot provocar un retorn de flama i lesions. Utilitzeu sempre guants resistents a la calor.

On s'ha de col·locar la barbacoa per a un ús segur?

Col·loqueu la barbacoa sobre una superfície plana, horitzontal, resistent a la calor i no inflamable. Assegureu-vos d'un espai lliure d'almenys 2 metres per sobre i de 2 metres al voltant, lluny de qualsevol material inflamable com fusta, herba seca o fulles.

MANUAL D'USUARI Dragonfire 6000 CECOTEC

Instruccions de seguretat 36

ÍNDICE

1. Peces i components 92

2. Abans de l'ús 93

3. Muntatge del producte 93

4. Funcionament 94

5. Neteja i manteniment 95

6. Especificacions tècniques 96

7. Garantia i SAT 96

8. Copyright 96

NOTA

EU01_100036_Barbacoa DragonFire 6000

Llegiu les instruccions següents atentament abans d'utilitzar el producte. Conserveu aquest manual per a futures referències o nous usuaris.

• Abans de començar a cuinar, verifiqueu que el combustible està recobert de cendres.
• ATENCIÓ! Aquesta barbacoa s'escalfarà molt, no la moveu durant la seva utilització!
• No utilitzar en locals tancats!
• ATENCIÓ! No utilitzeu alcohol o benzina per encendre o avivar el foc! Utilitzeu únicament els combustibles d'encesa conformes a la Norma EN 1860-3.
• ATENCIÓ! No deixeu la barbacoa a l'abast dels nens i animals domèstics!
• No utilitzeu la barbacoa en un espai tancat i/o habitable, p.e. habitatge, tenda de campanya, caravana, autocaravana o embarcació. Perill d'enverinament mortal per monòxid de carboni.

• Aquest producte està dissenyat únicament per a ús exterior. No el feu servir a interiors.
• No deixeu mai un foc encès sense supervisió.
• No utilitzeu aquest producte sota tendals, para-sols o pèrgoles.

• PERILL D'INCENDI: es poden emetre brases calentes mentre s'usa.

• Es recomana encaridament que utilitzeu carbó a trossos. Dura més i produeix menys cendra, fet que pot restringir el flux d'aire.

• No utilitzeu carbó mineral en aquest producte.
• IMPORTANT: en obrir la tapa a altes temperatures, és essencial aixecar-la només una mica, permetent que l'aire entri lentament i de manera segura, evitant qualsevol contracorrent o flamarada que pugui causar lesions.
• No utilitzeu la barbacoa en terrasses de fusta o altres superfícies inflamables com herba seca, estelles de fusta, fulles o escorça decorativa.
• Assegureu-vos que la barbacoa estigui col·locada com a mínim a 2 metres de distància d'elements inflamables.
• No utilitzeu la barbacoa com un forn de fosa.
• Heu d'utilitzar sempre guants resistents a la calor, especialment en manipular la ventilació d'aire, la ceràmica calenta o la superfície de cocció.
• Deixeu que la barbacoa es refredi completament abans de moure-la o guardar-la.
• Heu d'inspeccionar sempre la barbacoa abans d'usar-la per verificar fatiga i danys, i heu de reparar-la quan sigui necessari. Poseu-vos en contacte amb el Servei d'Assistència Tècnica Oficial de Cecotec.
• La quantitat màxima de carbó per a aquesta barbacoa és de 1 kg.
• Per extingir la unitat: deixeu d'afegir combustible i tanqueu totes les ventilacions i la tapa per permetre que el foc s'apagui naturalment.
• No utilitzeu aigua per apagar el carbó, ja que això podria fer malbé la barbacoa.

• Premeu les bandes i greixeu la frontissa dues vegades a l'any o més si és necessari.

• Assegureu-vos que la barbacoa estigui col·locada sobre una superfície permanent, plana, anivellada, resistent a la calor i no inflamable, allunyada d'elements inflamables.

• Assegureu-vos que la barbacoa tingui almenys 2 metres d'espai lliure per sobre i 2 metres de distància de qualsevol objecte circumdant
• Per encendre un foc, poseu paper de diari enrotllat amb alguns cubs o encenedors sòlids sobre la placa de carbó a la base de la barbacoa. Després colloqueu 1 o 2 grapats de carbó a trossos sobre el diari.
• No utilitzeu gasolina, alcohol, líquid per a encenedors o altres productes químics similars per encendre o revifar el foc.
• Obriu la ventilació inferior i enceneu el diari usant un encenedor de canya llarga ollumins de seguretat. Un cop encès, deixeu la ventilació inferior i la tapa obertes durant uns 10 minuts per crear un petit llit de brases calentes.
• Es recomana no remenar o girar els carbons un cop estiguin encesos. Això permet que els carbons es cremin de manera més uniforme i eficient.
• Un cop encès, utilitzeu únicament guants resistents a la calor en manipular ceràmiques calentes o superfícies de cocció.
• Es recomana que la barbacoa s'escalfi i el combustible es mantingui vermell calent durant almenys 30 minuts abans de la primera cocció.
• Els procediments correctes d'encesa inclouen la declaració "no cuinar abans que el combustible tingui una capa de cendra".
• Amb les ventilacions tancades, la barbacoa es manté a una temperatura alta durant diverses hores. Si necessiteu un temps de cocció més llarg (per exemple, en rostir una peça

sencera o fumar carn lentament), pot ser necessari afegir més carbó. Simplement afegiu més carbó i continueu.

- Aquesta icona significa: consulteu el manual/fulllet d'instruccions.

1. PIEZAS Y COMPONENTES

Figura 1:

1. Guia de subjecció
2. Guia de subjecció
3. Guia de subjecció
4. Guia de subjecció
5. Guia de subjecció
6. Guia de subjecció

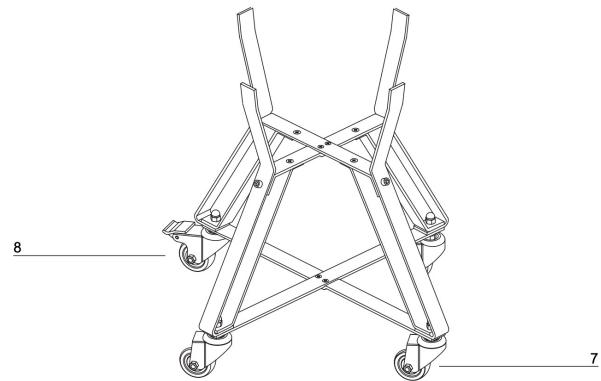

7. Roda oscillant amb bloqueig
8. Roda oscillant amb bloqueig
9. Parets del cremador
10. Reixeta del cremador
11. Base del cremador
12. Cos principal
13. Reixeta
14. Esquadra de l'ansa
15. Ansa
16. Regulador de la ventilació superior
17. Safata
18. Esquadra per a safata
19. Esquadra per a safata

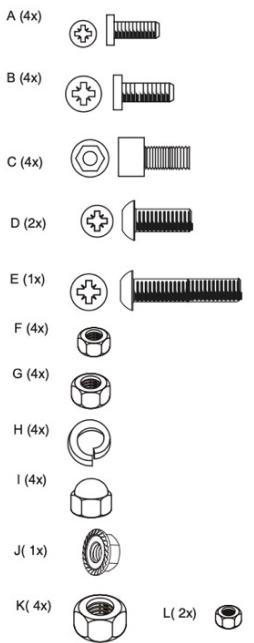

Cargolam

A Cargol de cap avellanat 6*20
B Cargol de cap avellanat 8*20
C Cargols hexagonals 10*20
D Cargols de cap semirodó 5*20
E Cargols de cap semirodó 5*40
F Rosques M6
G Rosques M8
H Volanderes M12
I Rosques M12
J Rosques amb vora M5
K Rosques M10
L Rosques M5

NOTA:

Els gràfics d'aquest manual són representacions esquemàtiques i potser no coincideixen exactament amb els del producte.

2. ABANS DE L'ÚS

• Aquest aparell presenta un embalatge dissenyat per a protegir-lo durant el seu transport. Traieu l'aparell de la caixa i tot el material d'embalatge. Podeu conservar la caixa original i altres elements de l'embalatge en un lloc segur per prevenir danys a l'aparell si necessiteu transportar-lo en el futur. Si voleu llençar l'embalatge original, assegureu-vos de reciclar tots els elements correctament.
• Assegureu-vos que totes les peces i els components estiguin inclosos i en bon estat. Si faltés alguna peça o no estigués en bon estat, contacteu amb el Servei d'Atenció al Client de Cecotec immediatament.
• No traieu el número de sèrie del producte, per poder mantenir una correcta traçabilitat del vostre equip en cas de sollicitar assistència.

Contingut de la caixa

• Cos de ceràmica
• Ventilació superior de ferro colat
• Termòmetre
• Reixeta de cocció
• Pedra per cuinar pizza
• Placa de carbó de ferro colat
• Caixa de foc de ceràmica
• Mànec i suports laterals de bambú
• Suport de ferro colat amb rodes
• Manual d'instruccions

3. MUNTATGE DEL PRODUCTE

Per realitzar el muntatge, necessitareu comptar amb algunes eines bàsiques: un tornavís de punta creu, una clau ajustable i un parell de guants de protecció. Aquestes eines us permetran acoblar la vostra barbacoa de manera segura i eficient.

És important que abans de començar, organitzeu totes les peces i eines. Verifiqueu que totes les peces estiguin presents i en bon estat. Us recomanem seguir l'ordre dels passos indicat a les figures per assegurar un muntatge correcte. A més, és fonamental dur a terme el muntatge en una superfície plana i segura per evitar qualsevol accident o dany a la barbacoa.

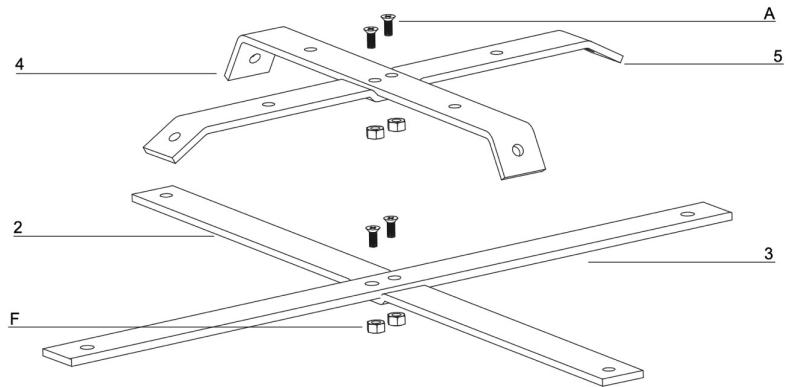

De la figura 2 a la figura 9 es mostren detallats els passos del procés de muntatge.

4. FUNCIONAMENT

• Per encendre el foc, poseu paper de diari enrotllat amb alguns cubs o pastilles d'encesa a la placa de carbó de la base de la barbacoa. A continuació, colloqueu un o dos grapats de carbó vegetal sobre el paper de diari.
• No utilitzeu benzina, aiguarràs, líquid per a encenedors, alcohol o altres productes químics similars per encendre el carbó vegetal.
• Obriu la ventilació inferior i enceneu el paper de diari usant un encenedor de canya llarga o llumins de seguretat. Un cop hagi calat el foc, deixeu la ventilació inferior i la tapa obertes durant uns 10 minuts per crear una petita capa de brases calentes.
• Es recomana no avivar ni voltejar les brases un cop estiguin enceses. Això permet que el carbó es cremi de manera més uniforme i eficient.
• Un cop encès, utilitzeu únicament guants resistents a la calor en manipular ceràmica calenta o superfícies de cocció.
• Permeteu que el carbó s'escalfi i es mantingui al vermell viu durant almenys 30 minuts abans de cuinar per primera vegada a la barbacoa.
• No cuineu abans que les brases tinguin una capa de cendra.
• Per extingir el foc, deixeu d'afegir carbó o pastilles d'encesa i tanqueu totes les obertures de ventilació i la tapa superior per permetre que el foc s'apagui naturalment.
• No utilitzeu aigua per extingir el foc o les cendres, ja que això podria fer malbé la ceràmica de la barbacoa.

Consulteu a continuació els mètodes de cocció en funció de la temperatura i la durada:

Cocció lenta/fumat (110 °C-135 °C)	Temps	Ventilació superior	Ventilació inferior
Bistec de carn	2 hores
Porc esmicolat	2 hores
Pollastre sencer	3 - 4 hores
Costelles	3 - 5 hores
Rostits	9 + hores

Grill/Rostit (160 °C-180 °C)	Temps	Ventilació superior	Ventilació inferior
Peix	15 - 20 min.
Llom de porc	15 - 30 min.
Peces de pollastre	30 - 45 min.
Pollastre sencer	1 - 1,5 hores
Cuixa de porc	3 - 4 hores
Titot	2 - 4 hores
Pernil	2 - 5 hores

Daurar (260 °C-370 °C)	Temps	Ventilació superior	Ventilació inferior
Bistec	5 - 8 min.
Costella de porc	6 - 10 min.
Hamburguesa	6 - 10 min.
Salsitxes	6 - 10 min.

5. NETEJA I MANTENIMENT

Neteja regular

• Abans de la neteja, us heu d'assegurar que la barbacoa estigui completament freda i que tot el carbó estigui apagat.
• Utilitzeu una eina per a cendres per retirar el carbó restant i eliminar la cendra. Assegureuvos de retirar tota la cendra i rebutgeu-la. Per fer-ho podeu embolicar les cendres fredes en paper d'alumini, remullant-les en aigua i després rebutjant-les en un contenidor no combustible.

- Netegeu l'exterior de la barbacoa amb un drap humit per eliminar qualsevol vessament d'ingredients o residus. Eviteu fregar excessivament les juntes per evitar danys. Les juntes es netegen durant l'ús regular de la barbacoa.

Neteja en profunditat

• Una o dues vegades l'any, cal fer una neteja més profunda de la part interna de la barbacoa.
• Abans de netejar-la, assegureu-vos que la barbacoa s'hagi refredat completament i que s'hagi apagat tot el carbó.
• Traieu els components interns i traieu qualsevol cendra o enderroc residual que s'hagi recollit entre el cos de la barbacoa i els components interns.
• Utilitzeu un raspall amb cerres de plàstic per netejar la superfície interior de ceràmica.
• Recolliu o aspireu totes les restes de la part inferior de la barbacoa.
• Netegeu la frontissa i l'exterior de la barbacoa.
• Torneu a col·locar tots els components interns quan estiguin completament secs.

6. ESPECIFICACIONS TÈCNIQUES

Referència del producte: EU01_100036

Producte: DragonFire 6000

Fabricat a Xina | Dissenyat a Espanya

7. GARANTIA I SAT

Cecotec respondrà davant l'usuari o consumidor final de qualsevol manca de conformitat que hi hagi en el moment del lliurament del producte en els termes, condicions i terminis que estableix la normativa aplicable.

Les reparacions han de ser efectuades per personal especialitzat.

Si detecteu una incidència amb el producte o teniu algun dubte, poseu-vos en contacte amb el Servei d'Atenció al Client de Cecotec a través del número de telèfon [phone].

8. COPYRIGHT

Els drets de propietat intellectual sobre els textos d'aquest manual pertanyen a CECOTEC INNOVACIONES, S.L. Queden reservats tots els drets. El contingut d'aquest manual no podrà, ni en part ni íntegrament, reproduir-se, emmagatzemar-se en un sistema de recuperació, transmetre's o distribuir-se per cap mitjà (electrònic, mecànic, fotocòpia, gravació o similar) sense la prèvia autorització de CECOTEC INNOVACIONES, S.L.

Fig./Img./Abb./Afb./Rys./Obr.1

Fig./Img./Abb./Afb./Rys./Obr. 2

Fig./Img./Abb./Afb./Rys./Obr. 3
