РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BC-SNB400-X SCHEPPACH

BG Алумулаторна фреза за сняг | Превод на оригиналното ръководство за експлоатация 224

2 5 9

3 8

4 11 12

5 10 7

6 6 7

7 20 21 22

8 2 3 4

9 14 17 16

Inhaltsverzeichnis

1 Увод.... 224
2 Описание на продукта (Фиг. 1) ...... 225
3 Обем на доставката (Фиг. 1)...... 225
4 Употреба по предназначение.... 225
5 Указания за безопасност ...... 226
6 Технически данни.... 229
7 Разопаковане.... 230
8 Преди пуск в експлоатация 230
9 Управление.... 230
10 Указания за работа 231
11 Почистване и поддръжка.... 231
12 Съхранение.... 232
13 Ремонт и поръчка на резервни части ..... 232
14 Изхвърляне и рециклиране 232
15 Отстраняване на неизправности.... 233
16 Гаранционни условия – серия Scheppach 20V IXES...... 233
17 EC Декларация за съответствие.... 235
18 Изображение в разглобен вид 236

Обяснение на символите върху продукта

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и объясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Внимание! Неспазването на знаците за безопасност и предупрежденията, поста-вени на продукта, както и неспазването на предупредителните указания и ръко-водството за обслужване може да доведе до сериозни наранявания или дори до смърт.
	Носете защита за слуха.
	Носете защитни очила.
	Носете здрави обувки!

Не излагайте продукта на дъжд. Продуктът трябва да се разполага, съхранява и експлоатира само при сухи условия на околната среда.

Уверете се, че останалите хора спазват достатъчно безопасно разстояние.

Извършвайте дейности по поддръжката, преустройството, регулирането и по- чистването само при изключен двигател и извадена акумулаторна батерия.

Опасност от хвърчащи предмети при ра- ботещ двигател.

Опасност от нараняване! Никога не посягайте с ръцете си близо до ножовете.

Дръжте краката далеч от фрезовия ва- ляк.

Гарантирано ниво на звукова мощност на продукта.

Продуктът отговаря на приложимите европейски директиви.

1 Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов продукт.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този продукт не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- Монтаж и подмяна на не оригинални резервни части
- Употреба не по предназначение

Ръководството за експлоатация е съставна част от то- зи продукт.

То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допълнение към указанията за безопасност в това ръководство за експлоатация, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна.

Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Използвайте продукта само както е описано и за посочените области на употреба. Съхранявайте ръководството за експло-атация на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.

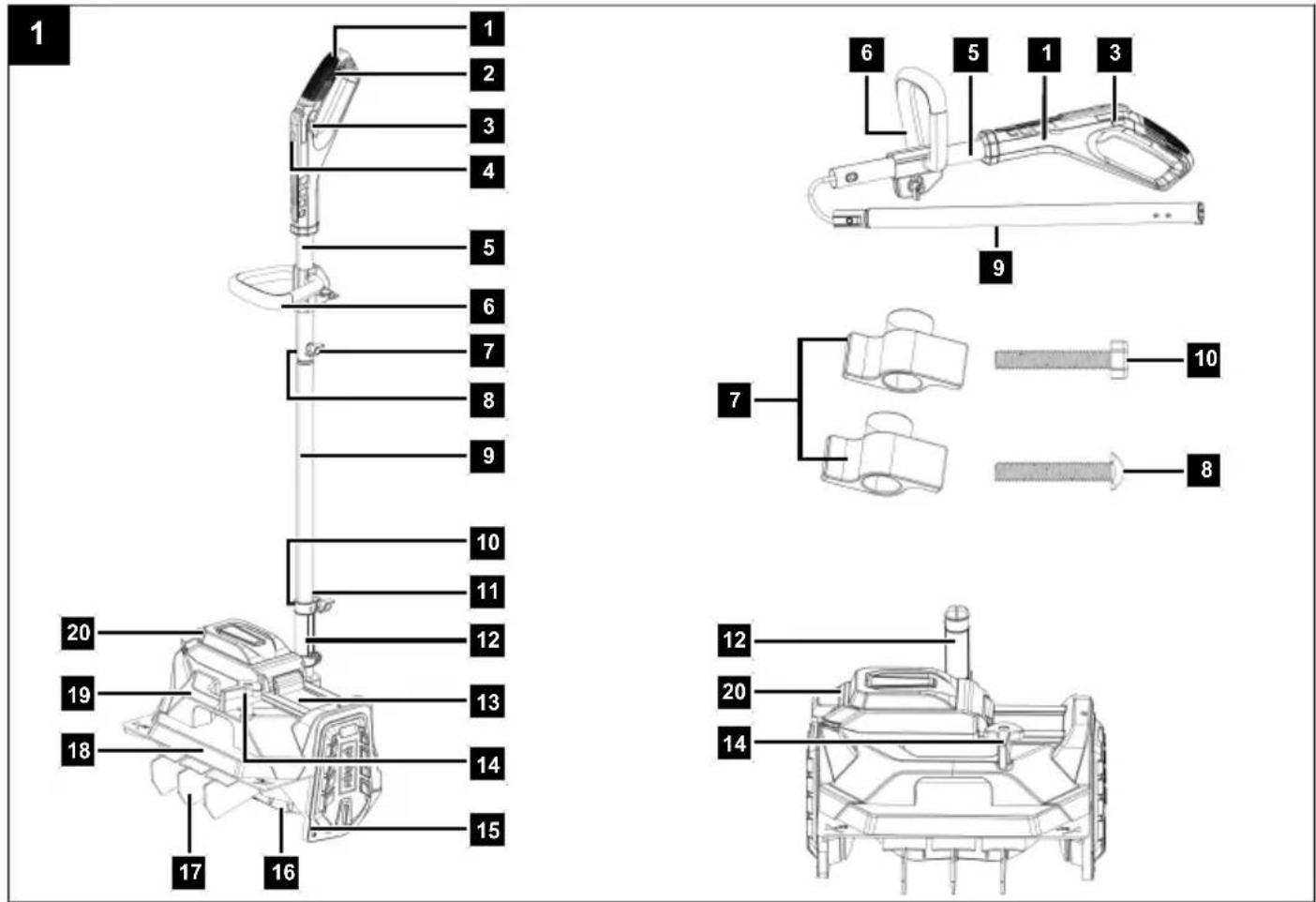

1. Ръкохватка
2. Превключвател за включване/изключване
3. Блокировка срещу включване
4. Регулатор на оборотите
5. Горен прът

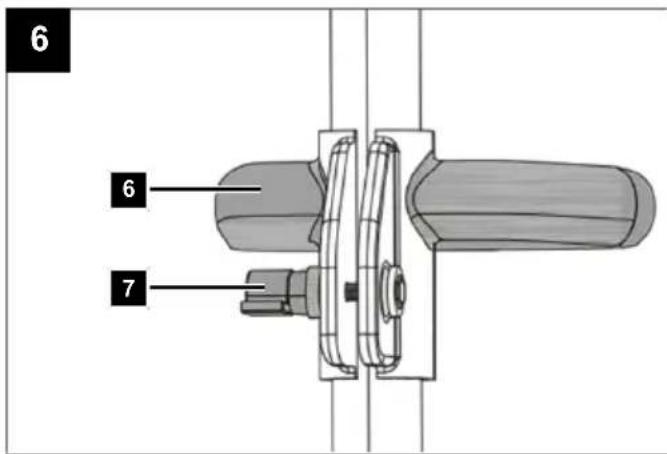

   6.Направляваща дръжка
   7.Крилчата гайка
6. Крепежен болт М6
7. Долен прът
8. Винт с шестостенна глава М6
9. Пружинна сфера
10. Приемно гнездо за пръта
11. Корпус на двигателя
12. Лост
13. Плъзгачи
14. Фрезов валяк
15. Направляващи лопатки за сняг
16. Изхвърлящ капак
17. Дръжка за носене
18. Капак
19. Акумулатор*
20. Бутон за освобождаване (акумулатор)
    * = не е включен в обема на доставката!

3 Обем на доставката (Фиг. 1)

7.2 x Крилчата гайка

1 x Алумулаторна фреза за сняг

1 x Ръководство за употреба

4 Употреба по предназначение

Продуктът е предназначен за почистване на прясно паднал, рохкав, мокър и прахообразен сняг върху пътища с настила и повърхности с твърда основа и гладка повърхност (напр. бетонна настилка, гранитна настилка или асфалт).

Продуктът може да се използва само съгласно своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат продукта, трябва да са запознати с него и да са информирани относно възможните опасности.

Промените по продукта освобождават изцяло производителя от отговорност за възникнали в резултат от това щети.

Продуктът може да се използва само с оригинални ре- зервни части и оригинални принадлежности на произ- водителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Моля, обърнете внимание, че нашите продукти не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако продуктът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

Обяснение на сигналните думи в ръководството за употреба

ОПАСНОСТ

Сигнална дума за обозначаване на непосредствено опасна ситуация, която, ако не бъде избегната, ще доведе до смърт или сериозно нараняване.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Сигнална дума за обозначаване на възможна опасна ситуация, която, ако не бъде избегната, може да доведе до смърт или сериозно нараняване.

! БЛАГОРАЗУМИЕ

Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до леки или среди наранявания.

ВНИМАНИЕ

Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до повреждане на продукта или имуществени щети.

5 Указания за безопасност

⚠️ ПРЕДУПРЕЖДЕНИЕ

Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и инструкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1) Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.
b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпла-менят праха или парите.
с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

2) Безопасност при работа с електрически ток

a) Щепсельт на електрически инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар.
b) Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.
с) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар.
d) Не използвайте съединителния проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете съединителния проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани съединителни проводници увеличават риска от токов удар.

e) Когато работите с електрически инструмент на открито, използвайте само удължителни линии, които също са подходящи за употреба на открито. Използването на подходяща за употреба на открито удължителна линия намалява риска от токов удар.
f) Когато употребата на електрическия инструмент във влажна среда не може да бъде избегната, използвайте дефектнотокова защита. Използването на дефектнотокова защита намалява риска от токов удар.

3) Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.
b) Носете лични предпазни средства и винаги предпазни очила. Носенето на лични предпазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, каска или антифони, според вида и употребата на електрическия инструмент, намалява риска от наранявания.
с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изключен, преди да го свържете към електрозахранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електрозахранването включен електрически инструмент, това може да доведе до злополуки.
d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.
e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.
f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части.
g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.
h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

4) Употреба и боравене с електрическия инструмент

a) Не претоварвайте електрически инструмент. Използвайте подходящия за Вашата работа електрически инструмент. С подходящия електрически инструмент работите по-добре и по-сигурно в диапазона на работните му характеристики.

b) Не използвайте електрически инструмент, чий-то прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти на недостъпно за деца място. Не позволявайте електрическият инструмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти наточени и чисти. Грижливо поддържаните режещи инструменти с остри режещи ръбове се заклинват помалко и се водят по-лесно.

g) Използвайте електрически инструмент, работния инструмент, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5) Употреба и боравене с акумулаторния инструмент

a) Зареждайте акумулаторните батерии само със зарядни устройства, препоръчани от производителя. За зарядно устройство, което е предназначено за определени вид акумулатори, съществува опасност от пожар, ако то се използва с друг вид акумулатори.

b) Затова в електрическите инструменти използвайте само предвидените за целта акумулатори. Употребата на други акумулатори може да доведе до наранявания и опасност от пожар.

с) Дръжте неизползваните акумулатори далеч от кламери, монети, ключове, игли, винтове или други дребни метални предмети, които биха могли да причинят свързване накъсо на контактите. Късо съединение между контактите на акумулатора може да причини изгаряния или пожар.

d) При неправилна употреба от акумулатора може да излезе течност. Избягвайте контакта с нея. При случаен контакт изплакнете с вода. Ако течността попадне в очите, допълнително потърсете медицинска помощ. Излизащата течност може да доведе до раздразнения или изгаряния на кожата.

e) Не използвайте повредена или променена акумулаторна батерия. Повредени или променени акумулаторни батерии могат да се държат непредсказуемо и да причинят пожар, експлозия или нараняване.

f) Не излагайте акумулаторната батерия на огън или прекомерни температури. Пожар или температури над 130 °C могат да предизвикат експло-зия.

g) Спазвайте всички инструкции за зареждане и никога не зареждайте акумулаторната батерия или акумулаторния инструмент извън температурния диапазон, посочен в ръководството за експлоатация. Неправилното зареждане или зареждането извън одобрения температурен диапазон може да унищожи акумулаторната батерия и да увеличи риска от пожар.

6) Сервиз

a) Възлагайте ремонти по Вашия електрически инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.

b) Никога не сервизирайте повредените акумулаторни батерии. Поддръжката на акумулаторните батерии трябва да се извършва само от производителя или от оторизирани сервисни центрове.

Указания за безопасност при работа с фрезите за сняг

Този фреза за сняг може да ампутира ръце и крака, както и да изхвърля предмети наоколо. Неспазването на следните инструкции за безопасност може да доведе до сериозни наранявания.

Обучение

1. Прочетете, разберете и спазвайте всички инструкции върху самия продукт и в ръководството, преди да работите с този продукт. Запознайте се с управлението и правилната употреба на продукта. Обърнете внимание на начините за бързо спиране на продукта и изключване на задвижващите механизми.

2. Никога не позволявайте на деца да работят с продукта. Никога не позволявайте на възрастни да работят с продукта, ако не са били инструктирани предварително.

3. Влизането на хора, особено на деца, в работната зона е забранен.
4. Бъдете внимателни, за да избегнете подхлъзване или падане, особено когато фрезата за сняг се движи назад.

Подготовка

1. Обстойно огледайте мястото, където ще се използва продуктът, и отстранете всички постелки за под, шейни, дъски, кабели и други чужди предмети.
2. Не работете с продукта, без да носите подходящо зимно облекло. Избягвайте да носите много свободни дрехи, които могат да попаднат в движещите се части. Носете обувки, които подобряват стабилността Ви върху хлъзгави повърхности.
3. Винаги носете предпазни очила или средства за защита на очите по време на работа или при извършване на настройки или ремонти, за да предпазите очите си от чужди тела, които могат да бъдат изхвърлени от продукта.
4. Никога не се опитвайте да настройвате продукта, докато двигателят работи.

Експлоатация

1. Не движете ръцете или краката си близо до или под въртящи се части. Винаги стойте далеч от всички отвори за изхвърляне.
2. Бъдете изключително внимателни, когато работите близо до или върху чакъл или баластра. Внимавайте за скрити опасности, когато използвате продукта в близост до обществени пътища.
3. Ако попаднете на чужд предмет, спрете двигателя, извадете акумулаторите, огледайте фрезата за сняг за възможни повреди и отстранете тези повреди, преди да стартирате отново и да работите с продукта.
4. Ако продуктът започне да вибрира необичайно, спрете двигателя и незабавно открийте причината за вибрациите. Вибрациите обикновено са предупредителен знак, който са признак за неизправности.
5. Спирайте двигателя, когато напускате работното място, преди да почистите корпуса на колектора/ходовото колело или канала за изхвърляне от запушвания и когато искате да извършите ремонт, регулиране или проверка.
6. Действайте изключително предпазливо по писти.
7. Никога не работете с фрезата за сняг без подходящи подвижни предпазители и други защитни устройства, които са на място и са в безопасно работно състояние.
8. Никога не насочвайте изхвърлянето към хора или към места, където може да се стигне до материални щети. Пазете децата и другите лица далеч.

9. Не претоварвайте продукта, като се опитвате да почистите снега твърде бързо.

10. Никога не експлоатирайте продукта с висока скорост върху хлъзгави повърхности. Гледайте зад себе си и бъдете внимателни, когато работите в обратна посока.

11. Изключвайте фрезата за сняг когато се транспортира или не се използва.
12. Използвайте само приспособления и принадлежности, които са разрешени от производителя на фрезата за сняг.
13. Никога не работете с фрезата за сняг без добра видимост и добро осветление. Винаги заемайте стабилна стойка и се дръжте здраво за дръжките. Винаги вървете, никога не бягайте.
14. Никога не докосвайте горещ двигател.

Отстраняване на запушвания в канала за изхвърляне

Контактът между ръцете и въртящото се работно колело в канала за изхвърляне е най-честата причина за нараняване при работа с фрезата за хвърляне. Никога не използвайте ръцете си, за да почистите канала за изхвърляне.

За почистване на канала за изхвърляне:

1. Изключете продукта!
2. Изчакайте 10 секунди, за да се уверите, че режещите ръбове на работното колело вече не се въртят.
3. Винаги използвайте инструмент за почистване, а не ръцете си.

Поддръжка и съхранение

1. Често проверявайте срезните болтове и другите винтове за правилно затягане, за да сте сигурни, че продуктът е в безопасно работно състояние.
2. Ако фрезата за сняг трябва да се съхранява за подълъг период от време, винаги се консултирайте с инструкциите за експлоатация за допълнителни важни подробности.
3. Поддържайте или подменяйте стикерите за безопасност, ако е необходимо.
4. Оставете продукта да работи за няколко минути след почистване на снега, за да предотвратите замръзване на колектора/ходовото колело.

Когато почиствате, ремонтирате или проверявате фрезата за сняг, спрете двигателя и се уверете, че колекторът/ходовото колело и всички движещи се части вече не се движат. Извадете акумулаторите, за да предотвратите случайното стартиране на двигателя.

Остатъчни рискове

Продуктът е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Телесни повреди и материални щети поради из- хвърлен сняг или чужди предмети в снега.
• Наранявания, причинени от протягане на ръка към работешия фрезов валяк.

• Увреждане на слуха, когато не се носи предписана защита за слуха.

• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.

• Използвайте продукта, както е препоръчано в това ръководство за употреба. Така постигате оптимална производителност на Вашия продукт.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.

ПРЕДУПРЕЖДЕНИЕ

По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

ПРЕДУПРЕЖДЕНИЕ

В случай на продължителна работа може да се стигне до нарушения на кръвообращението (синдром на белия пръст), дължащи се на вибрации в ръцете на оператора.

Синдромът на Рейно е съдово заболяване, при кое-то малките кръвоносни съдове на пръстите на ръцете и краката се свиват спазматично. Засегнатите участьци вече не получават достатъчно кръв и поради тази причина изглеждат много бледи. Честото използване на вибриращи продукти може да причини увреждане на нервите при лица, чието оросяване на крайниците е нарушено (например пушачи, диабетици).

Ако забележите някакво необичайно увреждане, незабавно прекратете работата си и се консултирайте с лекар.

ПРЕДУПРЕЖДЕНИЕ

Спазвайте указанията за безопасност и инструкциите за зареждане и правилна употреба, дадени в ръководството за експло-атация на Вашите акумулатор и зарядно устройство от серията 20V IXES. Подробно описание на процеса на зареждане и до- пълнителна информация можете да наме- рите в това отделно ръководство.

ВНИМАНИЕ

Продуктът е част от серията 20V IXES и може да работи само с акумулатори от тази серия. Акумулаторите могат да се зареждат само със зарядни устройства от тази серия. При това съблюдавайте указанията на производителя.

6 Технически данни

Напрежение на двигателя 40V (2x20V)
Тип защита IPX1
Клас на защита III
Обороти на празен ход мин. – макс.	1667 – 1998 min ^-1
Ширина на фрезовия валяк 34 cm
Ширина на почистване 40 cm
Височина на снега макс. 20 cm
Ширина на изхвърляне макс.	6 m
Тегло (без акумулатор)	6,5 kg

Запазва се правото на технически промени!

Шум и вибрации

ПРЕДУПРЕЖДЕНИЕ

Шумът може да окаже сериозни въздействия върху Вашето здраве. Ако шумът, издаван от машината, надхвърля 85 dB, моля, Вие и хората, намиращи се в непосредствена близост до машината, носете подходящи средства за защита на слуха.

Стойностите на шума и вибрациите са определени в съответствие с EN ISO 8437-4.

Измерено ниво на звуково налягане L_pA	74,5 dB
Неопределеност на измерването K_pA	3 dB
Измерена звукова мощност L_wA	88,3 dB
Неопределеност на измерването K_wA	3 dB
Гарантирана звукова мощност	91 dB

Вибрация на пръта ah	0,923 m/s2
Неопределеност на измерването K 1,5 m/s	2

Посочената обща стойност на вибрациите и посочената стойност на шумовите емисии са измерени по стандартен метод на изпитване и могат да бъдат използвани за сравнение на един електрически инструмент с друг.

Посочената стойност на шумовите емисии и посочената обща стойност на вибрациите могат също да бъдат използвани за предварителна оценка на натоварването.

⚠️ ПРЕДУПРЕЖДЕНИЕ

По време на действителното използване на електрическия инструмент шумовите емисии и стойността на емисиите на вибрации могат да се различават от посочените стойности в зависимост от вида и начина, по който електрическият инструмент се използва, и по-специално от вида на обработвания детайл.

Опитайте се да поддържате натоварването възможно най-ниско. Примерни мерки: ограничаване на времето на работа. При това трябва да се вземат под внимание всички части на работния цикъл (например времената, през които електрическият инструмент е изключен, и такива, в които той е включен, но работи без натоварване).

7 Разопаковане

! ПРЕДУПРЕЖДЕНИЕ

Продуктът и опаковъчните материали не са детска играчка!

Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

• Отворете опаковката и внимателно извадете продукта.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете продукта и принадлежностите за повреди от транспортирането. Незабавно съобщете на транспортната компания, с която е бил доставен продукта, за възникналите щети. По-късни рекламации не се признават.
• По възможност запазете опаковката до изтичане на гаранционния срок.
• Преди употреба се запознайте с продукта посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на продукта.

Опасност от нараняване!

Поставяйте акумулаторната батерия само когато акумулаторният инструмент е готов за работа.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване!

Изваждайте акумулатора от електрическия инструмент преди всякакви работи по електрическия инструмент (напр. поддръжка, смяна на инструмент и т.н.), както и при неговото транспортиране и съхранение. При неволно задействане на превключвателя за включване/изключване съществува опасност от нараняване.

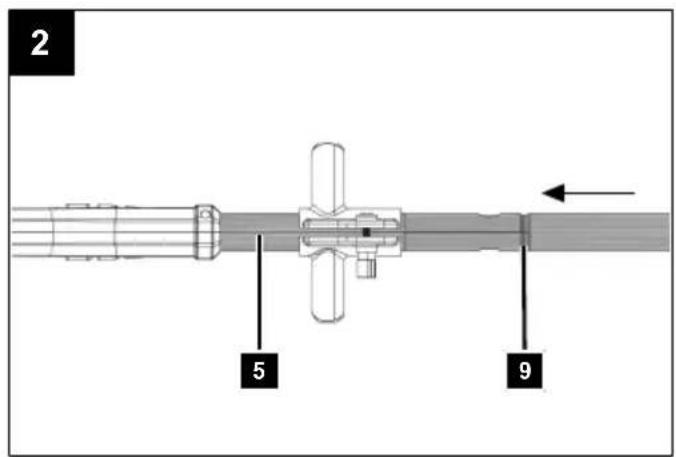

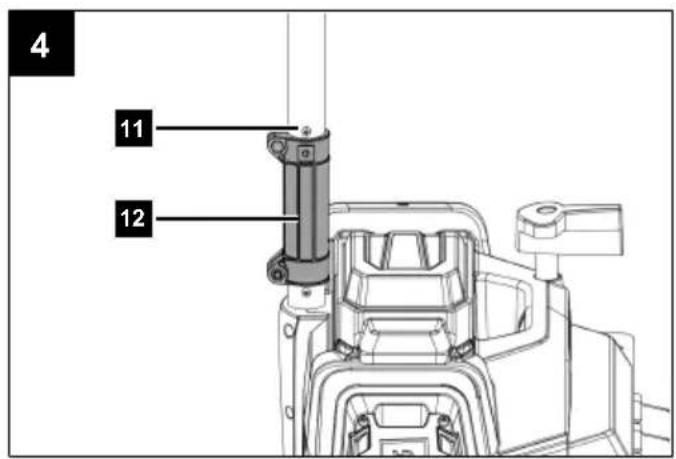

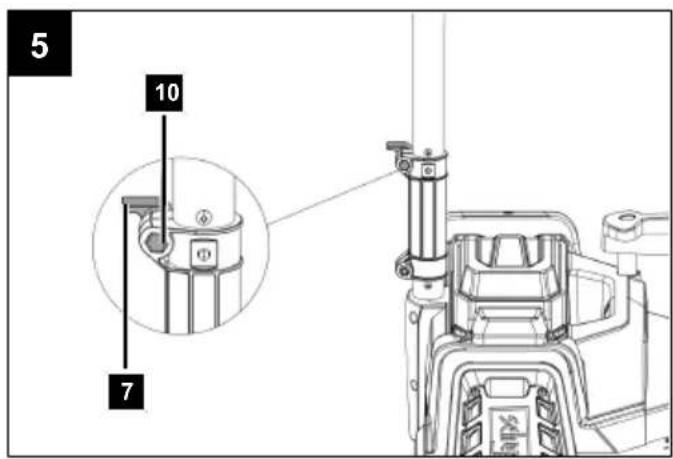

8.1 Монтаж на пръта (9) (Фиг. 1-5)

Указание:

Вътре в пръта има кабел. Не притискайте и не разтягайте кабела.

1. Вкарайте долния прът (9) в горния прът (5).
2. Поставете крепежен болт М6 (8) в квадратното гнездо на горния прът (5). Завинтете крилчатата гайка (7) върху крепежния болт М6 (8).
3. Натиснете пружинната сфера (11) и я задръжте натисната. Вкарайте пръта (5+9) в приемното гнездо за пръта (12). Пружинната сфера (11) се фиксира в предвидения за целта отвор.
4. Поставете винта с шестостенна глава М6 (10) в приемното гнездо за винтове на приемното гнездо за пръта (12). Завинтете крилчатата гайка (7) върху винта с шестостенна глава М6 (10).

8.2 Настройка на направляващата дръжка (6) (Фиг. 1, 6)

Указание:

За да можете да работите с продукта, направляваща- та дръжка трябва да е подравнена с дръжката.

1. Отвинтете крилчатата гайка (7).
2. Въртете направляващата дръжка (6), докато се изравни с дръжката (1). Преместете направляващата дръжка (6) до удобна за Вас работна височина.
3. Затегнете крилчатата гайка (7).

9 Управление

ВНИМАНИЕ

Уверете се, че температурата на околната среда по време на работа не надвишава 50 °C и не пада под -20 °C.

ВНИМАНИЕ

Продуктът е част от серията 20V IXES и може да работи само с акумулатори от тази серия. Акумулаторите могат да се зареждат само със зарядни устройства от тази серия. При това съблюдавайте указанията на производителя.

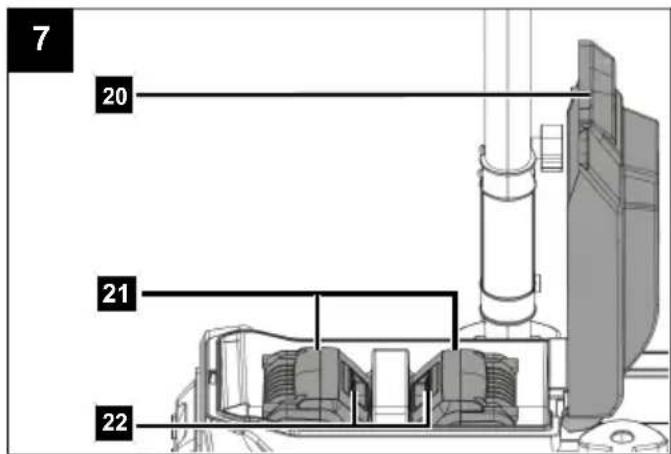

9.1 Поставяне/изваждане на акумулаторите (21) в/от приемното гнездо за акумулатор (Фиг. 7)

Смяна на акумулаторите

1. Отворете капака (20).
2. Плъзнете двата акумулатора (21) в приемното гнездо за акумулатор. Акумулаторите (21) щракват на място.
3. Затворете капака (20).

Изваждане на акумулаторите

1. Отворете капака (20).
2. Натиснете бутона за освобождаване на акумулаторите (22) и изтеглете акумулаторите (21) от приемното гнездо за акумулатор.
3. Затворете капака (20).

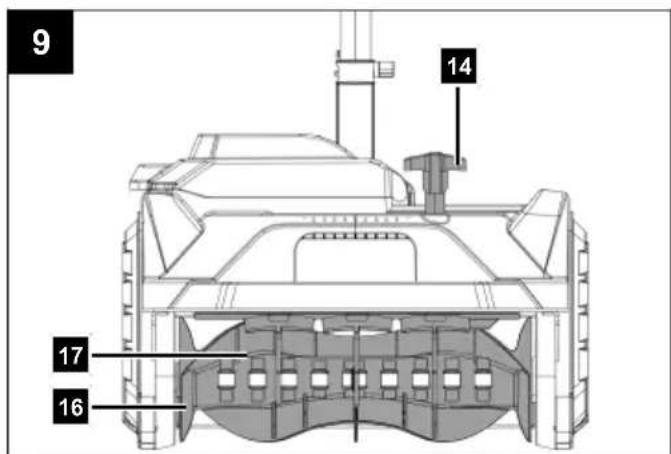

9.2 Настройка на посоката на изхвърляне (Фиг. 9)

ВНИМАНИЕ

Лостът трябва да се задейства само в състояние на покой.

Указание:

Позиции: Наяво = -30°, в средата = 0°, надясно = +30°

1. Изключете продукта.
2. Дръпнете лоста (14) нагоре и завъртете лоста (14) в желаната позиция. Направляващите лопатки за сняг (17) се въртят в посока на изхвърляне.
3. Пуснете лоста (14).

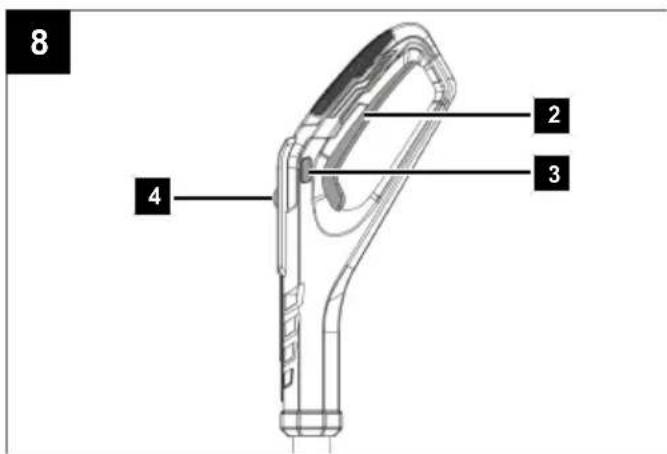

9.3 Включване/Изключване на уреда (Фиг. 1, 8)

ПРЕДУПРЕЖДЕНИЕ

Опасност от захващане!

Продуктът започва да се върти веднага след като бъде включен. Никога не поставяйте ръцете или краката си върху или под въртящите се части. Стойте далеч от отвора за изхвърляне.

Указания:

• Повреди и пълнота на защитните устройства и на фрезовия валяк. Сменете повредените части.
  • Здраво закрепване на всички винтови съединения.
  • Лесна подвижност на всички движещи се части.

• По време на работа винаги дръжте продукта здраво с двете си ръце. Хванете двете дръжки (1+6).

• Повдигнете .леко продукта, преди да го включите.

• Първо натиснете блокировката срещу включване (3) и след това превключвателя за включване/из-ключване (2). След това освободете отново блокировката срещу включване (3).

• Избутайте продукта напред със скоростта на ходе- не.

• За изключване пуснете превключвателя за включване/изключване (2).

9.4 Настройка на оборотите и ширината на изхвърляне (Фиг. 8)

Указание:

Започнете с по-ниски обороти и ги увеличавайте при нужда.

1. Завъртете регулатора на оборотите (4) на желани- те обороти.

9.5 Изключване при претоварване

При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново.

10 Указания за работа

10.1 Указания за почистването на снега

• По-лесно и по-ефективно е да се почиства снегът веднага след падането му, преди да е станал пре-калено висок.
• Ђгълът, под който се избутва продуктът, оказва влияние върху ширината на изхвърляне и оставащата дълбочина на снега.
• Ако височината на снега е по-голяма, почистете горния слой сняг с няколко преминавания.
• След почистване на снега оставете продукта да работи няколко минути, за да изсъхне влагата и да не замръзнат движещите се части.
• Изчакайте всички движещи се части да спрат.
• След приключване на работа извадете акумулаторите.

11 Почистване и поддръжка

ПРЕДУПРЕЖДЕНИЕ

Ремонтните работи и работите по поддръжката, които не са описани в това ръководство за употреба, трябва да се извършват от специализиран сервис. Използвайте само оригинални резервни части.

Съществува опасност от злополука! Извършвайте работи по поддръжка и почистване по правило със свален акумула-тор. Съществува опасност от нараняване! Винаги оставяйте продуктът да се охлади преди поддръжка и почистване. Елементите на двигателя са горещи. Съществува опасност от нараняване и изгаряне!

Продуктът може да се стартира неочаквано, което да доведе до наранявания.

– Отстранете акумулатора.
– Оставете продукта да изстине.
– Отстранете работния инструмент.

11.1 Почистване

1. Изчакайте всички движещи се части да спрат.
2. Отстранете снега и леда от продукта.
3. Поддържайте предпазните приспособления, вентипационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания. Избърсвайте продукта с чиста кърпа* или го продухвайте със сгъстен въ воздух* под ниско налягане. Препоръчваме да почиствате продукта веднага след всяка употреба.
4. Вентилационните отвори трябва винаги да са чисти.
5. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на продукта. Внимавайте за това, да не може да попадне вода във вътрешността на продукта.

11.2 Поддръжка

Продуктът не се нуждае от поддръжка.

12 Съхранение

Съхранявайте продукта и неговите принадлежности на тъмно, сухо и незамръзващо място, недостъпно за деца.

Оптималната температура за съхранение е между 5 °C и 30 °C.

Съхранявайте продукта в оригиналната му опаковка.

Покрийте продукта, за да го защитите от прах или влага. Съхранявайте ръководството за употреба при продукта.

Подготовка за съхранение

1. Изчакайте всички движещи се части да спрат.
2. Свалете двата акумулатора (21).
3. Почистете и проверете продукта за повреди.

13 Ремонт и поръчка на резервни части

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

ВНИМАНИЕ

Съгласно Закона за отговорността за продуктите не се носи отговорност за щети причинени от неправилен ремонт или неизползване на оригинални резервни части.

Обадете се в серверен център или на оторизиран специалист. Същото важи и за аксесоарите.

Резервните части и аксесоарите се предлагат в нашия серверен център. За целта сканирайте QR кода на заглавната страница.

13.1 Поръчване на резервни части

При поръчване на резервни части трябва да се посочат следните данни:

• Данни на типовата табелка

14 Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали са ре- циклируеми. Моля, изхвърлете опаковката по природосъобра- зен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
• Електрическото и електронното оборудване може да се предава безплатно на следните места:

– Публични събирателни пунктове (например дворове на общински сгради)
– Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.
- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

– За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електрически уред се доставя от производителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя. - Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/ЕС. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

Указания за литиево-йонните акумулаторни батерии

Извадете акумулаторната батерия преди да изхвърлите уреда!

- Не изхвърляйте акумулаторната батерия в битовите отпадъци, в огън (опасност от експлозия) или във вода. Повредените акумулаторни батерии могат да навредят на околната среда и Вашето здраве, ако изпускат токсични изпарения или течности.

- Дефектните или използваните акумулаторни бате- рии трябва да се рециклират съгласно Директива 2006/66/EO.

- Предайте уреда и зарядното устройство в пункт за рециклиране. Използваните пластмасови и метални части могат да бъдат сортирани и рециклирани.

- Изхвърляйте акумулаторните батерии в изтощено състояние. Препоръчваме да покриете полюсите със залепваща лента, за да ги предпазите от късо съединение. Не отваряйте акумулаторната батерия.

- Изхвърляйте акумулаторните батерии съгласно местните разпоредби. Предайте акумулаторните батерии в пункт за събиране на отпадъци от батерии, където ще бъдат рециклирани по екологичен начин. Попитайте местната компания за ютилизиране на отпадъците.

15 Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Продуктът не може да стартира.	Производителността на акумулатора е твърде ниска.	Заредете акумулатора.
	Акумулаторът не е поставен правилно.	Плъзнете акумулатора в приемното гнездо за акумулатор. Акумулаторът щраква на мяс-тото си.
	Акумулаторът е твърде студен. Поставете акумулатор със стайна температура.
Фрезовият валяк не се върти. Т	Твърде високият сняг пречи на стартирането.	Преди включване повдигнете леко фрезовия валяк от снега.
	Фрезовият валяк се е заледил или се е напълнил със сняг.	Внимателно отстранете леда и снега от фрезовия валяк и го оставете да се размра-зи, ако е необходимо.
	Недостатьчен или липсващ кон-такт между пръта и приемното гнездо за пръта.	Отворете връзката на пръта, извадете пръта и проветрете контактите. Закрепете отново пръта.
Настройката на направлява-щите лопатки за сняг не функ-ционира.	Направляващите лопатки за сняг са се заледили или са се напълни-ли със сняг.	Внимателно отстранете леда и снега от на правляващите лопатки за сняг и ги оставете да се размразят, ако е необходимо.

продуктите ни са обект на строг контрол на качество. Ако въпреки това се случи така, че този продукт да не функционира безупречно, изказваме съжаление за това и Ви молим да се обърнете към нашата сервисна служба на посочения по-долу адрес. С удоволствие сме на Ваше разположение и на сервизния ни телефонен номер. Следната информация има за цел да ви помогне да обработите и уредите иска си безпроблемно.

За предявяване на гаранционни претенции важи следното:

1. Тези гаранционни условия регулират нашите до- пълнителни гаранционни услуги на производителя за купувачи (частни крайни потребители) на нови продукти. Законовите гаранционни права не се за- сягат от тази гаранция. Това е отговорност на тър- говеца, от когото сте закупили продукта.

2. Гаранционната услуга на производителя покрива само повреди на закупен от Вас нов продукт, които се дължат на дефект на материала или производствен дефект. Ако по време на гаранционния период възникнат дефекти на материала или производствени дефекти, производителят в качеството си на гарант трябва да предостави една от следните услуги по свой избор в рамките на тази гаранция:

– безплатен ремонт на стоката

– безплатна замяна на стоката с артикул на същата стойност (ако е необходимо, също и замяна с последващ модел, ако оригиналната стока вече не е налична).

Заменените продукти или части стават наша собственост. Моля, обърнете внимание, че нашите продукти не са конструирани с предназначение за търговска, занаятчийска или професионална употреба. Следователно гаранционната претенция не е валидна, ако продуктът е бил използван в търговски, занаятчийски или промишлени предприятия в рамките на гаранционния период или е бил подложен на равностойно натоварване.

3. Нашите гаранционни условия не включват следните неща:

– Повреди на продукта, причинени от неспазване на инструкциите за монтаж, неправилен монтаж, неспазване на инструкциите за експлоатация (напр. свързване към неправилно мрежово напрежение или вид ток), респ. правилата за поддръжка и безопасност, или от използване на продукта при неподходящи условия на околната среда, както и от неподходящи грижи и поддръжка.

– Повреди на продукта, причинени от неправилна употреба или неправилно приложение (например претоварване на продукта или използване на неодобрени инструменти или допълнителни принадлежности), проникване на чуждите тела в продукта (например пясък, камъни или прах), повреди при транспортиране, използване на сила или външни въздействия (например повреди, причинени от падане).

– Повреди на продукта или на части от него, които се дължат на нормално, обичайно (експлоатационно) или друго естествено износване, както и на повреди и/или амортизация на бъроизносващите се части.

– Повреди на продукта, причинени от използването на допълнителни принадлежности, допълнителни части или резервни части, които не са оригинални части или не са използвани по предназначение.

– Продукти, които са били променени или моди- фицирани.

– Незначителни отклонения от нормалното състояние, които не са от значение за стойността и използваемостта на продукта.

– Продукти, на които са били извършени нера- зрешени ремонти или поправки, по-специално от неупълномощена трета страна.

– Ако маркировката върху продукта или идентификационната информация за продукта (стикер на машината) липсват или са нечетливи.

– Продукти, които са силно замърсени и поради това се отхвърлят от сервисния персонал.

– Исковете за обезщетения и последващи щети по принцип са изключени от тази гаранция.

1. Гаранционният срок обикновено е 5 години (12 месеца за батериите/акумулаторните батерии) и започва да тече от датата на закупуване на продукта. Решаваща е датата на оригиналната касова бележка за покупка. Гаранционните претенции трябва да се предявяват незабавно след узнаването им. Уважаване на гаранционни претенции след изтичане на гаранционния срок е изключено. Ремонтът или подмяната на продукта не води нито до удължаване на гаранционния срок, нито до стартиране на нов гаранционен срок за продукта или за каквито и да е вградени резервни части поради този ремонт. Същото важи и при използване на сервис на място. Предявяването на иск по гаранция предоставя производителят, като гарант, да има възможност, по негово искане, да разгледа гаранционния случай чрез получаване на стоката. Важно е да се гарантира, че щетите по време на транспортиране ще бъдат избегнати чрез използване на подходяща опаковка. Засегнатият продукт трябва да бъде почистен и върнат в сервизния център заедно с копие от касовата бележка за покупка, която трябва да съдържа датата на покупката и името на продукта. Ако продуктът е изпратен в непълен вид, без пълния обхват на доставката, липсващите допълнителни принадлежности ще бъдат кредитирани/приспаднати в стойностно изражение, ако продуктът бъде заменен или бъде възстановена сумата. Частично или напълно разглобени продукти не могат да бъдат приети като гаранционна претенция. Ако рекламацията е неоснователна или извън гаранционния срок, купува-чът по принцип поема транспортните разходи и транспортния риск. Моля, съобщете предварително за гаранционна претенция в сервизния център (вижте по-долу). По правило е договорено дефектният продукт, с кратко описание на повредата, да бъде изпратен чрез организирано връщане или - в случай на ремонт извън гаранционния период - с достатъчна сума за пощенски разходи, като се спазват съответните указания за опаковане и изпращане, на сервизния адрес, посочен по-долу. Моля, имайте предвид, че от съображения за безопасност, вашият продукт (в зависимости от модела) ще бъде върнат без всички експлоатационни материали. Продуктът, изпратен до нашия сервизен център, трябва да бъде опакован по такъв начин, че да се избегне повреда на рекламирания продукт по време на транспортирането му. След като ремонтът/замяната бъде извършена, ние ще ви изпратим продукта обратно безплатно. Ако продуктите не могат да бъдат поправени или заменени, по наша преценка може да бъде възстановена парична сума в размер до покупната цена на дефектния продукт, като се вземат предвид всички удръжки за износване. Тези гаранционни условия важат само за първоначалния частен купувач и не могат да бъдат преотстъпвани или прехвърляни.

2. Удължаване на гаранционния срок до 10 години: Scheppach предлага допълнително удължаване на гаранцията от 5 години за продукти от серията Scheppach 20V. Следователно гаранционният срок за тези продукти е общо 10 години. Изключение правят батериите/акумулаторните батерии, зарядните устройства и допълнителните принадлежности.

Можете да се възползвате от това удължаване на гаранцията, като регистрирате вашия продукт Scheppach от тази гама онлайн на адрес https://Garantie.scheppach.com не по-късно от 30 дни от датата на закупуване. След успешна онлайн регистрация ще получите потвърждение за удължаване на гаранцията, свързана с артикула.

1. За да предявите гаранционна претенция, свържете се с нашия серверен център.

За предпочитане е да използвате нашия формуляр на нашата начална страница:

Моля, не ни изпращайте никакви продукти, без първо да се свържете с нас и да се регистрира-те в нашия серверен център.

За да предявите гаранционна претенция, задължително изискване е първоначалният контакт с нашия сервисен център. Гаранционните претенции трябва да бъдат предявени в рамките на 14 дни от откриването на дефекта преди изтичането на гаранционния период. За тази цел се изисква оригиналната касова бележка за покупка и, ако е приложимо, потвърждение за удължаване на гаранцията, свързана с продукта.

1. Време на обработка - По правило обработваме пратки с рекламации в рамките на 14 дни от получаването им в нашия сервисен център. Ако в изключителни случаи посоченият срок за обработка бъде надвишен, ние ще ви информираме своевременно.

2. Бързоизносващите се части по принцип са из- ключени от гаранцията! - Бързоизносващи се части са: а) доставените, прикрепени и/или монти- рани батерии/акумулаторни батерии, както и б) всички зависими от модела бързоизносващи се части (включително ремъци, режещи дискове, ра- ботни инструменти, шлифовъчни дискове, филтри, въглеродни четки и т.н., вижте инструкциите за експлоатация). Гаранцията не покрива батерии или акумулаторни батерии, които са дълбоко раз- редени, респ. с повреден корпус или клеми.

3. Оценка на разходите - Продуктите, които не се покриват или вече не се покриват от гаранцията, ще бъдат ремонтирани срещу заплащане. Ако поискате от нашия сервисен център, можете да из-ратите дефектните продукти за оценка на разходите и, ако е необходимо, да дадете писмено разрешение на сервисния център за ремонт (по поща-та, имейл). Няма да се извършва по-нататьшна обработка без одобрение за ремонт.

Гаранционните условия важат само в текущата версия към момента на рекламацията и могат да бъдат намерени на нашата начална страница (www.scheppach.com). При преводите немската версия винаги е с предимство.

Запазваме си правото на промени на настоящите гаранционни условия по всяко време без предизвестие.

17 ЕС Декларация за съответствие

Превод на оригиналната декларация на съответствие

Производител:

Scheppach GmbH

Ние декларираме на своя отговорност, че описаният тук продукт отговаря на приложимите директиви и стандарти.

Марка: SCHEPPACH

Обозначение

АКУМУЛАТОРНА ФРЕЗА

на артикула:

ЗА СНЯГ

BC-SNB400-X

Арт. № 5908106900

Директиви на ЕС:

2014/30/EC, 2006/42/EO, 2000/14/EO_2005/88/EO, 2011/65/EC*

* Гореописаният предмет в декларацията отговаря на разпоредбите на Директива 2011/65/EC на Европейския парламент и на Съвета от 8 юни 2011 г. относно ограничението на употребата на определени опасни вещества в електрическото и електронното оборудване.

Приложени стандарти:

EN 62841-1:2015/A11:2022; EN ISO 8437-4:2021;

EN ISO 12100:2010; EN ISO 8437-1:2021;

EN ISO 8437-2:2021;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Процедури за оценяване на съответствието: 2000/14/EO_2005/88/EO

Гарантирано ниво на

звукова мощност (LWA): 91 dB

мощност (LWA): 88,3 dB

Лице, упълномощено за съставяне на техническата документация:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
