РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ L 691 S STEINEL

BG...137 Прочетете инструкциите!

CN...143 遵守文字说明要求!

3.1

Моля прочетете го внимателно и го пазете!

– Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
- Запазваме си правото за промени, които служат на техническото развитие.

Обяснение на символите

Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение.
  Затова първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.
• Монтажът на сензорната лампа изисква работа с електричество.
  Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (напр. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Използвайте само оригинални резервни части!
• Ремонтите трябва да се извършват само от специализирани сервиси.

3. L 690 S/L 691 S

Употреба по предназначение:

– LED-лампа за монтаж на външна или вътрешна стена

Сензорните лампи L 690 S и L 691 S са LED-лампи с датчик за движение. Интегрираният мощен инфрачервен сензор представлява двоен 360-градусов сензор, който прихваща невидимото топлинно излъчване на движещи се тела (хора, животни и т.н.). Така отчетеното топлинно излъчване се преобразува електронно и автоматично включва лампата. През препятствия, като например стени или прозорци, топлинното излъчване не се засича, съответно не следва включване.

Важно:

Най-сигурното засичане получавате, когато сензорната лампа е монтирана странично спрямо посоката на движение и видимостта на сензора не е затруднена от препятствия (като напр. дървета, стени и т.н.). Обхватът е ограничен, когато се движите директно срещу лампата.

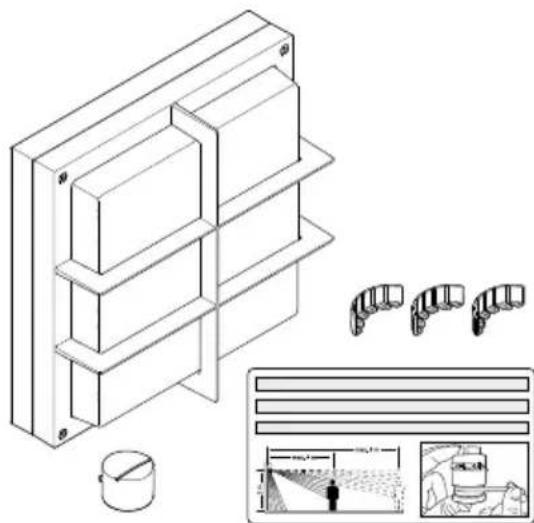

Съдържание на комплекта (рис. 3.1)

- една лампа

- един сензор

• една тапа за сензор
  – три покриващи бленди

A Стойка за стена
В Корпус на лампата
С Клема за свързване
D Уплътнител
E Настройка на времето
F Настройка на светлочувствителността
G Настройка на программите

Разпределение на светлината L 690 S (рис. 3.8)

Разпределение на светлината L 691 S (рис. 3.9)

4. Електрическо свързване

Схема на свързване (рис. 4.1)

а) самостоятельно свързване в мрежа
b) группово свързване в мрежа

Кабельт съдържа 3 проводника:

L = фаза (обикновено черен, кафяв или сив)

N = нула (обикновено син)

PE = заземяващ проводник (зелен/жълт)

K = Комуникационна връзка (опция)

При съмнение, проводниците трябва да бъдат идентифицирани с уред за проверка на напрежението, след което отново да бъдат свързани, без напрежение. Фазата (L) и нулата (N) се свързват към свързващата клема, заземяващият проводник (PE) се изолира и се прилага.

Важно:

Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде идентифициран и наново свързан. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване.

Светлинният източник на тази лампа е незаменяем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени.

LED LED

Поведение в група

Комуникационната връзка (K) дава възможност за вътрешна свързаност в група на STEINEL L 690 S и L 691 S.

Макс. 10 лампи могат да бъдат свързани помеждуси. Максималната дължина на комуникационния канал е 50 м. Първата лампа от групата, която засече движение, включва цялата група. Ако след изтичане на настроеното време не бъде засечено движение, последната лампа от групата изключва цялата група.

Сведение:

– На комуникационния канал не може да бъде подавано напрежение. Не могат да бъдат включвани външни товари!
– Вътре в групата всички лампи следват своите индивидуално настроени с регулатор стойности.
– При всички лампи трябва да бъде избрана същата програма.

5. Монтаж

• Всички части да се проверят за щети.
• При повреди продуктът да не се пуска в експло- атация.
• Сензорната лампа трябва да бъде монтирана стабилно.
• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на движение.

Последователност за монтаж

• Да се изключи електрозахранването (рис. 4.1)
• Корпусът на лампата да се отвинти от шасито (рис. 5.1)
  • Да се маркират местата за пробиване (рис. 5.2)
• Да се пробият дупките и да се поставят дюбели- те (рис. 5.3)
  • Монтаж със скрити кабели (рис. 5.4)
  • Монтаж с открити кабели (рис. 5.5)
• Кабелите да се свържат (рис. 5.6)
• Корпусът на лампата да се постави на стойката за стена и да се завинти (рис. 5.7)
• Електрозахранването да се включи (рис. 5.7)
• Да се направят настройки → "6. Функция"

6. Функция

Заводски настройки

Настройка на светлочувствителността: 1000 лукса

След монтажа сензорната лампа може да бъде пусната в експлоатация. Върху подвижния сензор са разположени механизмите за регулиране на време, светлочувствителност и избор на програма.

• Сензорът да се свали след натискане на застопоряващия щифт с права отвертка (рис. 6.1)
  – Сензорната лампа преминава в режим постоянно осветление
• Настройките да се направят с отвертка (рис. 6.2)

- Плавно включване / без основно осветление

Какво представлява плавното включване?

Сензорната лампа разполага с функция за плавно включване (мек старт). Това означава, че при включване светлината не достига своя максимум веднага. За кратко време осветеността се повишава до 100% постепенно. Също така светлината бавно угасва при изключване.

P2 Програма Комфорт

• Плавно включване + базово осветление
  – Базово осветление ВКЛ при достигане на избраната степен на осветеност

Какво е базово осветление?

Базового осветление дава възможност за нощно осветяване с около 10 % от осветителната мощ. Едва при движение в обхвата светлината се включва (за избраното време) на максимальна мощност (100 %). След което лампата отново преминава на базово осветление (около 10 %).

Р3 Програма Комфорт икономична

• Плавно включване + базово осветление до полунощ
  – Базово осветление ВКЛ при достигане на избраната степен на осветеност до полунощ

Как работи програма Комфорт икономична?

В сензорната лампа не е интегриран часовник. Полунощ се определя посредством дължината на тъмните части от денонощието. По тази причина е важно сензорната лампа постоянно да е захранена с напрежение. През първата нощ (калибриращ период) базового осветление е постоянно активно. Стойностите остават в паметта, дори при срив в електрическата мрежа. Препоръчваме да не прекъсвате захранването при програма. Стойностите се определят в продължение на няколко нощи. За

това, в случай на прекъсване на напрежението, трябва да се следи продължително дали изключването на сензорната лампа се измества към полунощ.

P4 Програма Nightmatic

– Плавно включване, без базово осветление, без засичане на движение
- 100-процентово включване при падане под стойността на осветеност

Настройка на светлочувствителността (регулатор 6.2/G)

Желаният праг на задействане може да бъде регулиран безстепенно от около 2 до 1000 лукса.

• Регулатор в позиция ⭐ = дневен режим (независимо от осветеността)
• Регулатор в позиция 📄 = слаба светлина (около 2 лукса)

За настройка на обхвата при дневна светлина регулаторът трябва да бъде поставен на ✪ (дневна светлина).

Настройка на времето (регулатор 6.2/E)

Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5 секунди до макс. 15 минути. Всяко засечено движение преди изтичане на времето връща часовника в първоначална позиция.

Ако към системата бъде включен прекъсвач, освен включване и изключване, са възможни и следните функции:

Управление със сензори

1) Включване (когато лампата е изключена):

Ключът да се изключи и включи веднъж. Лампата остава включена за избраното време.

2) Изключване (когато лампата е включена):

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен режим.

Ключът да се изключи и включи два пъти. Лампата остава с постоянна светлина за 4 часа (червен LED свети зад обектива). След това автоматично преминава отново в сензорен режим (червеният LED угасва).

2) Изключване:

Ключът да се изключи и включи веднъж. Лампата се изключва, съответно преминава в сензорен режим.

Важно:

Включванията трябва да се извършват за 0,2 до 1 секунда.

Регулиране на обхвата (рис. 7.1-7.5)

Според необходимостта, обхватът може да бъде ограничен. Приложените в комплекта бленди служат за покриване на произволен брой сегменти от обектива. Така се премахват погрешни включвания, например от автомобили, пешеходци и т.н. или целево се наблюдават източници на опасност. Покриващите бленди могат да бъдат отделени по дължината на предварително отбелязаните вертикални канали. След което се поставят върху обектива.

Лампата може да бъде експлоатирана и без сензор. За целта просто заменете сензорния модул с приложената тапа. (рис. 6.3)

Лампата може да бъде включвана и изключвана с мрежов прекъсвач, поставен на мрежовия кабел.

7. Грижа и поддръжка

Продуктът не се нуждае от поддръжка.

При замърсяване, лампата може да бъде почистена с влажна кърпа (без почистващ препарат).

Важно: уредът е незаменяем.

230V LED

8. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на ваши продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатьци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности.

Гаранционен иск

Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригинална-та касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок.

За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност.

Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com

Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервисен телефон [phone].

5 ГОДИНИ ГАРАНЦИЯ ОТ ПРОИЗВОДИТЕЛ

1. Технически данни

Размери (В × Ш × Д)

L 690 S: 303 × 291 × 104 ммL 691 S: 303 × 291 × 126 мм

Захранване220-240 V, 50/60 Hz

Светлинен потокL 690 S: 700 lm

L 691 S: 576 lm

Консумирана мощност (P _on ) 8,50 W

ЕфективностL 690 S 82 lm/W

L 691 S 68 lm/W

Standby (сензор P_sb ) 0,41 W

Температура на цвета

3 000 К (топло бяло)

Индекс на предаване на цветовете R_a=82

Средна продължителност на живот

L70B50 при 25°C: 60.000 часа

Консистенция на цвета SDCM Начална стойност 3
Разпределение на светлината

L 690 S

L691 S

Максимална височина на монтаж	2,50 м
Сензорна технология	Пасивен инфрачервен сензор
Ъгъл на отчитане	360° с 90° ъгъл на разтвор, както и защита за пролазване под обхвата
Обхват	тангенциално 7 м
Настройка на времето	5 с - 15 мин
Настройка на светлочувствителността	2-1.000 лукса
Функция основно осветление	10%
Настройка на програмите	4 практични програми
Постоянна светлина	може да се включва за 4 часа
Вид защита IP44
Клас защита	II
Удароустойчивост	IK 07
Околна температура	-20 до +50 °C
Клас енергийна ефективност	Този продукт притежава светлинен източник с клас на енергий ефективност „D“.

11. Проблеми при експлоатация

Сензорната лампа е без напрежение	Задействал се е предпазител, не е включен, прекъснат кабелКъсо съединение	Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за напрежениеДа се проверят връзките
Сензорната лампа не се включва	при дневен режим, настройката на светлочувствителността е на hoщен режимПрекъсвачът е изключенПредпазителят се е задействалОбхватът не е настроен целево	Настройката да се направи нановоВключванеПредпазителят да се включи, замени, евентуално да се провери връзкатаДа се регулира отново
Сензорната лампа не се изключва	Продължително движение в обхватаСензорът не е поставен напълноСензорната лампа се намира в калибриращ режим (програма Комфорт икономична)	Да се провери обхвата и евентуално да се регулира отновоСензорът да се натисне леко, до щракванеВиж сведение за програма Комфорт икономична
LED не се изключват, както е предвидено, около полунощ	Външен източник на светлина (напр. друг датчик за движение или сензорна лампа) деактивира сензорната лампа	Сензорната лампа да се изолира от външната светлина, лампата да се наблюдава няколко дни. Тя има нужда от известно време, за да регулира стойностите
LED не се изключват напълно	Избрана е програма Комфорт	Програматор на 4
Сензорната лампа се включва произволно	Вятър движи дървета и храсти в обхватаЗасичане на автомобили на пътяВнезапна промяна в температурата заради променени климатични условия (вятър, дъжд, сняг) или течение от вентилатори, отворени прозорци	Обхватът да се настрои точно с помощта на покриващите блендиОбхватът да се настрои точно с помощта на покриващите блендиОбхватът да се промени, мястото на монтаж да се измести
Изменен обхват на сензорната лампа	различна околна температура	Обхватът да се настрои точно с помощта на покриващите бленди
