D13VL - бормашина HiKOKI - Безплатно ръководство за потребителя
Намерете безплатно ръководството на устройството D13VL HiKOKI в PDF формат.
| Вид продукт | Бормашина |
| Марка | HiKOKI |
| Модел | D13VL |
| Номинално напрежение | 230 V ~ |
| Консумирана мощност | 860 W |
| Скорост на празен ход (ниска) | 0 – 1 100 min⁻¹ |
| Скорост на празен ход (висока) | 0 – 3 000 min⁻¹ |
| Капацитет на пробиване в стомана | 13 mm |
| Капацитет на пробиване в дърво | 40 mm |
| Тип на патронника | Патронник с ключ |
| Тегло | 2,9 kg (според EPTA 01/2014) |
| Ниво на звуково налягане | 84 dB(A) |
| Ниво на звукова мощност | 95 dB(A) |
| Стойност на вибрация (пробиване в метал) | 1,7 m/s² |
| Включени аксесоари | Ключ за патронник, странична дръжка, дълбочинен ограничител |
| Допълнителна дръжка | Да (странична дръжка) |
| Препоръчителна защита | Диференциално устройство за остатъчен ток (DDR) ≤ 30 mA |
| Поддръжка на четките | Смяна само от оторизиран сервиз HiKOKI |
| Гаранция | Съобразена с националните разпоредби (без нормално износване) |
Често задавани въпроси - D13VL HiKOKI
Въпроси на потребители за D13VL HiKOKI
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия бормашина в PDF формат безплатно! Намерете ръководството си D13VL - HiKOKI и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. D13VL на марката HiKOKI.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ D13VL HiKOKI
Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания.
Запазете и съхранявайте инструкциите за последващи справки и приложение.
Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).
1) Безопасност на работното място
a) Поддържайте работното място подредено и добре осветено.
Неподредени или не добре осветени работни места са предпоставка за инциденти.
b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах.
Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.
с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти.
Невнимание по време на работа може да доведе до загуба на контрол върху процеса.
a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете канвито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти.
Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар.
b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници.
Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.
с) Не излагайте електрическите инструменти на влиянието на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически удар.
d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар.
e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.
f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита намалява риска от електрически удар.
a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.
b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа, ще намалят опасността от нараняване.
с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.
d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.
e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.
f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.
g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.
h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при работа с инструменти. Невнимателно действие може да доведе до тежки наранявания в рамките на части от секундата.
4) Експлоатация и поддръжка на електрически инструменти
a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.
Подходящият електрически инструмент
осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.
b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.
Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.
с) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение.
Тези предпазни мерки намаляват риска от случаино и нежелано включване на електрическия инструмент.
d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.
Електрическите инструменти представляват опасност в ръцете на неопитни лица.
e) Поддържайте електроинструментите и ансесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти.
Много злополуки се дължат на лоша поддръжка на електрическите инструменти.
f) Поддържайте режещите инструменти заточени и чисти.
Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.
g) Използвайте електрически инструменти, приставки и ансесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.
Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.
h) Пазете ръкохватките и повърхностите за захващане сухи, чисти, без масло и грес.
Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасната работа и управление на инструмента в неочаквани ситуации.
5) Обслужване
a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервисни работници, при използване на оригинални резервни части.
Това ще гарантира безопасността при работа с електрическите инструменти.
ВНИМАНИЕ
Не допускайте в зоната на работа деца и възрастни хора.
Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.
ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ НА СВРЕДЛОТО
Инструкции за безопасност за всички оператори
a) Използвайте помощната (-те) дръжка (-и).
Загуба на контрол върху уреда може да доведе до нараняване.
b) Електрическият инструмент трябва да се държи за изолираните захватни повърхности, когато работите с него в случай че режещата приставка влезе в контакт със скрито окаблеяване или собствения си захранващ набел.
Контакт на режещи приставки с окабеляване под напрежение, може да доведе до протичане на ток през електрическия инструмент и токов удар на оператора.
Инструкции за безопасност при използване на дълги свредла
a) Никога не работете с по-висока скорост от максимальната скорост на свредлото.
При по-висока скорост, свредлото вероятно ще се огъне, ако се остави да се върти свободно, без да контактува с детайла, което ще доведе до телесна повреда.
b) Винаги започвайте да пробивате с ниска скорост и с върха на свредлото в контакт с детайла.
При по-висока скорост, свредлото вероятно ще се огъне, ако се остави да се върти свободно, без да контактува с детайла, което ще доведе до телесна повреда.
с) Използвайте натиск само в пряка линия със свредлото и не използвайте прекомерно натиск.
Свредлата могат да се огъват, поради това могат да се счупят или да се изгуби контрол върху тях, което ще доведе до нараняване.
ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ
-
Уверете се, че имате стабилен захват върху електрическия инструмент по време на работа. Нестабилният захват крие рискове от злополуки и нараняване. (Фиг. 10)
-
Уверете се, че източникът на захранване, който използвате, отговаря на изискванията, посочени върху инвентарната табелка.
-
Уверете се, че старт бутонът е в позиция ИЗКЛ.
Ако бъде включен щепсела към контакта, уредът ще започне да работи веднага, при бутон в позиция ВКЛ., което може да доведе до сериозни инциденти.
-
Ногато работната област е отдалечена от контакт за захранване, използвайте удължител с достатъчна дебелина и подходящ капацитет. Удължителният кабел трябва да бъде възможно най-къс.
-
Придържайте бургията и страничната дръжка сигурно с две ръце, когато я използвате.
-
Не носете ръкавици, направени от материал, склонен да се навива нагоре, като памук, вълна, плат или канап и др.
-
Преди да пробивате в стени, тавани или подове, уверете се, че в тях няма електрически кабели или тръбопроводи.
-
Пробиване
О При пробиване, задействайте бавно бургията и постепенно увеличете скоростта, докато пробивате.
○ Винаги упражнявайте натиск успоредно на острието. Използвайте достатъчно натиск, за да пробивате, но не натискайте толкова силно, че двигателят да спре или да се повреди острието.
Български
○ За свеждане до минимум на спирането или счупването на материала, намалете натиска с бургията и отпуснете острието през последната част на отвора.
○ Ако бургията спре, отпуснете веднага пускащото устройство, отдалечете острието от материала и започнете отново. Не включвайте и не изключвахте пускащото устройство в опита Ви да задействате спрялата бургия. Това може да повреди бургията.
○ Колкото по-голям е диаметърът на острието на бургията, по-голяма е реактивната сила на ръката Ви.
Внимавайте да не изгубите контрол над бормашината поради тази реактивна сила.
За да поддържате стабилен контрол, стъпете стабилно на крака, използвайте страничната дръжка, дръжте здраво бормашината с две ръце и се уверете, че бормашината е вертикална спрямо пробивания материал.
○ Предпазни мерки при пробиване
Свредлото може да се нагорещи прекалено по време на работа; въпреки това, то е достатъчно функционално. Не охлаждайте свредлото във вода или масло.
○ Внимание, необходимо непосредствено след употреба
Непосредствено след употреба , докато все още се върти, ако свредлото се разположи на място със значително количество стружки и прах, прахта може инцидентно да проникне в механизма на свредлото. Винаги обръщайте внимание на тази нежелана вероятност.
- Диференциална защита (УДЗ)
Препоръчва се използването на устройства за диференциална защита (УДЗ) от 30 mA или по- ниска, през цялото време.

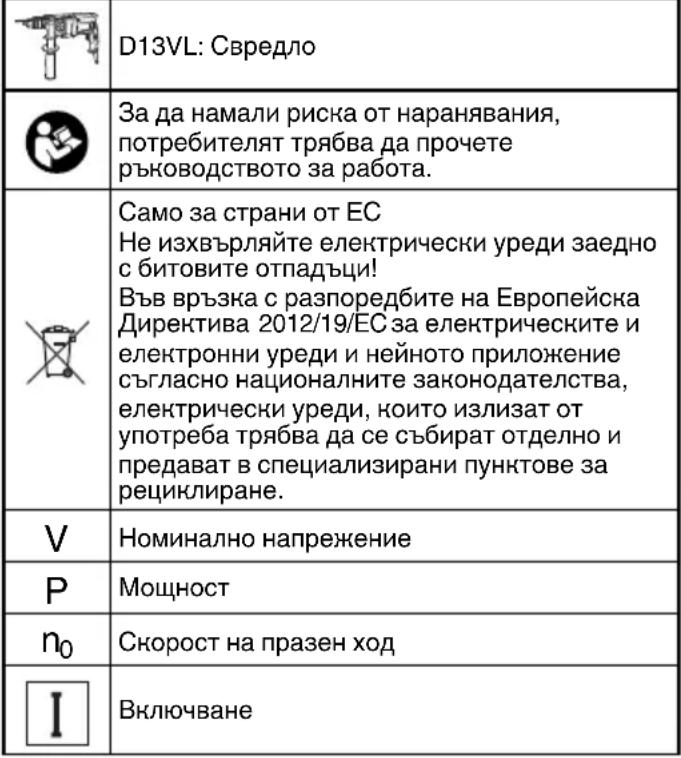

СИМВОЛИ
ПРЕДУПРЕЖДЕНИЕ
Използвани са следните символи. Уверете се, че разбирате значението им преди употреба.
 |
| Изключване | |
| Заключване на прекъсвача Вкл. / Изкл. | |
| Смяна на скоростта на ротация - Висока скорост | |
| Смяна на скоростта на ротация - Ниска скорост | |
| Ротация по часовника | |
| Ротация обратно на часовника | |
| Изключете захранващия кабел от електрическия контакт | |
| Инструмент клас II |
СТАНДАРТНИ АКСЕСОАРИ
В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени по-долу.
(1) Ключ за патронник (Спец. само за патронник с ключове) .... 1
(2) Странична ръкохватка....1
(3) Дълбокомер .... 1
Стандартните приставки и аксесоари подлежат на промяна без уведомление.
ПРИЛОЖЕНИЯ
Пробиване на отвори в метал, дърво и пластмаса.
СПЕЦИФИКАЦИИ
| Напрежение*1 | (110 V, 120 V, 220 V, 230 V, 240 V) ~ | ||
| Мощност | 860 W*1 | ||
| Диапазон на скоростта | 1 | 2 | |
| Скорост на празен ход | 0 – 1100 мин-1 | 0 – 3000 мин-1 | |
| Капацитети | Стомана | 13 мм | 8 мм |
| Дърво | 40 мм | 25 мм | |
| Тегло*2 | 2,9 кг | ||
*1 Уверете се, че сте проверили фабричната табела на продукта, която е предмет на променя в различните области.
*2 Тегло: Съгласно ЕРТА процедура 01/2014
ЗАБЕЛЕЖКА
Благодарение на непрекъснатата програма за научноизследователска и развойна дейност на HiKOKI, спецификациите, посочени тук, подлежат на промяна без предизвестие.
| Действие Фигура | Страница | |
| изолирана повърхност за хващане | 1 | 90 |
| Фиксиране и отстраняване на странична дръжка | 2 | 90 |
| Използване на дълбокомер 3 | 9 | 0 |
| Поставяне и сваляне на накрайника | 4 | 90 |
| Избиране на посоката на въртене | 5 | 91 |
| Работа на превключвателя 6 | 9 | 1 |
| Заключване на прекъсвача 7 | 9 | 1 |
| Освобождаване на превключвателя | 8 | 9 |
| Промяна на скоростта на ротация | 9 | 92 |
| Избор на приставки и аксесоари | — | 93 |
Избор на подходящо свредло
○ За пробиване на метал или пластмаса
Използвайте обикновено свредло за метал.
○ За пробиване на дърво
Използвайте обикновено свредло за дърво.
При пробиване на дупки с размер 6,5 мм или помалко обаче използвайте свредло за метал.
1. Инспекция на свредлата
Тъй като използването на износени свредла ще предизвика неизправности при двигателя и намалена ефективност, сменяйте свредлата с нови или ги заточвайте отново, веднага щом забележите износване.
2. Инспекция на фиксиращите винтове
Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от сериозни злополуки.
3. Поддръжка на мотора
Намотките на мотора са „сърцето“ на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.
4. Инспекция на карбоновите четки
За да се гарантира постоянна безопасност, карбоновите четки трябва да се инспектират и подменят САМО от Оторизиран Сервизен Център на HiKOKI.
5. Смяна на захранващ кабел
Ако е необходима смяна на захранващия кабел, това трябва да бъде направено в упълномощен серверен център на HiKOKI, за да се избегнат рискове.
ВНИМАНИЕ
При използването и поддръжката на електрически инструменти трябва да се спазват правилата и стандартите за безопасност на всяка страна.
ГАРАНЦИЯ
Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и такива, които се дължат на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервисен център на HiKOKI.
Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871.
Измерено А-претеглено шумово ниво: 95 dB (A) Измерено А-претеглена сила на звука: 84 dB (A) Неточност К: 5 dB (A).
Носете антифони.
Общи стойности на вибрации (векторна сума) определени съгласно EN62841.
Пробиване на метал:
Стойност на вибрации a_h, D = 1,7 м/сек ^2
Неточност K = 1,5 м/сек²
Декларираната обща стойност на вибрациите и декларираната стойност на шумовите емисии са измерени в съответствие със стандартен метод за изпитване и могат да бъдат използвани за сравняване на един инструмент с друг.
Те могат да се използват и при предварителна оценка на експозицията.
ПРЕДУПРЕЖДЕНИЕ
○ Излъчването на вибрации и шум по време на действителната употреба на електроинструмента може да се различава от декларираната обща стойност в зависимост от начините, по които се използва инструментът, особено какъв вид детайл се обработка; и
○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).
ЗАБЕЛЕЖКА
Благодарение на непрекъснатата програма за научноизследователска и развойна дейност на HiKOKI, спецификациите, посочени тук, подлежат на промяна без предизвестие.
