K 5 UM - високонапорен почистващ уред Kärcher - Безплатно ръководство за потребителя

Вид продукт	Високоналягащ почистващ апарат
Марка	Kärcher
Модел	K 5 UM
Напрежение	220-240 V ~50-60 Hz
Мощност на свързване	2,1 kW
Работно налягане	12 MPa
Максимално допустимо налягане	14,5 MPa
Номинален воден поток	6,7 l/min
Максимален воден поток	8,3 l/min
Поток на препарат	0,3 l/min
Макс. налягане на захранване	1,2 MPa
Макс. температура на захранване	40 °C
Макс. височина на засмукване	0,5 m
Размери (Д × Ш × В)	310 × 336 × 860 mm
Работно тегло	9,5 kg
Клас на защита	II
Степен на защита	IPX5
Ниво на звуково налягане LpA	79 dB(A)
Ниво на звукова мощност LWA	95 dB(A)
Предпазни устройства	Главен превключвател, заключване на дръжката на пистолета, изпускателен клапан с пресостат, мотор-прекъсвач
Основни функции	Високо налягане, ниско налягане с препарат, въртяща се четка за пране, пяна дюза
Включени аксесоари	Пръчка Vario Power, пръчка Rotabuse, въртяща се четка, пяна дюза, резервоар за препарат
Препоръчителна поддръжка	Редовно почистване на ситото за вода и филтъра за препарат
Правилна употреба	Частно почистване на машини, превозни средства, сгради, фасади, тераси, градински инструменти
Гаранция	Съгласно условията на страната, свържете се с търговец или оторизиран сервиз

Често задавани въпроси - K 5 UM Kärcher

Как да обезвъздуша апарата преди първата употреба?

Преди употреба отворете крана за вода, поставете превключвателя на I/ON, отключете дръжката на пистолета и дръпнете лоста. Оставете водата да тече без дюза за максимум 2 минути, докато няма повече мехурчета. Освободете лоста и заключете.

Какво да направя, ако апаратът не създава налягане?

Проверете настройката на налягането на пръчката (завъртете към HARD). Уверете се, че водоснабдяването е достатъчно (мин. 9 l/min). Почистете ситото на входа за вода с клещи. Ако е необходимо, обезвъздушете апарата без маркуча за високо налягане.

Как да почистя ситото на входа за вода?

Изключете апарата и извадете щепсела. Отстранете водния съединител, извадете ситото с плоски клещи, почистете го под течаща вода и го поставете обратно. Внимавайте да не повредите ситото.

Мога ли да засмуквам вода от резервоар или езеро?

Да, с комплекта за засмукване Kärcher (аксесоар). Максималната височина на засмукване е 0,5 m. Напълнете маркуча за засмукване с вода, завийте го към водния съединител на апарата и го потопете във водоизточника. След това обезвъздушете апарата.

Какъв препарат да използвам и как?

Използвайте само одобрени препарати Kärcher. Налейте разтвора в резервоара (спазвайте дозировката). Използвайте пръчка Vario Power в позиция SOFT за ниско налягане. Напръскайте върху сухата повърхност, оставете да подейства, след това изплакнете с високо налягане.

Как да съхранявам апарата през зимата, за да избегна замръзване?

Изпразнете напълно водата от апарата: пуснете го без маркуч за високо налягане и без водоснабдяване за максимум 1 минута. Съхранявайте апарата и аксесоарите на място, защитено от замръзване. Също така почистете филтъра за препарат.

Какво да направя при изтичане на вода от апарата?

Малко изтичане може да е нормално. При значително изтичане изключете апарата, извадете щепсела и се свържете с оторизиран сервиз Kärcher.

Как да сменя дюзата или пръчката?

Освободете лоста на дръжката на пистолета и го заключете. Отстранете пръчката, като я завъртите на 90° и дръпнете. Поставете новата пръчка и я закрепете чрез завъртане на 90° до щракване.

Какво безопасно разстояние да спазвам от боядисани повърхности?

Поддържайте разстояние най-малко 30 cm между пръчката и боядисаните повърхности, за да избегнете повреди. Използвайте пръчка Vario Power в позиция SOFT за деликатни повърхности.

Как да използвам въртящата се четка за пране?

Поставете четката за пране в дръжката на пистолета и я закрепете чрез завъртане на 90°. Уверете се, че е чиста от замърсявания, за да избегнете надраскване на повърхностите. Подходяща е особено за почистване на автомобили.

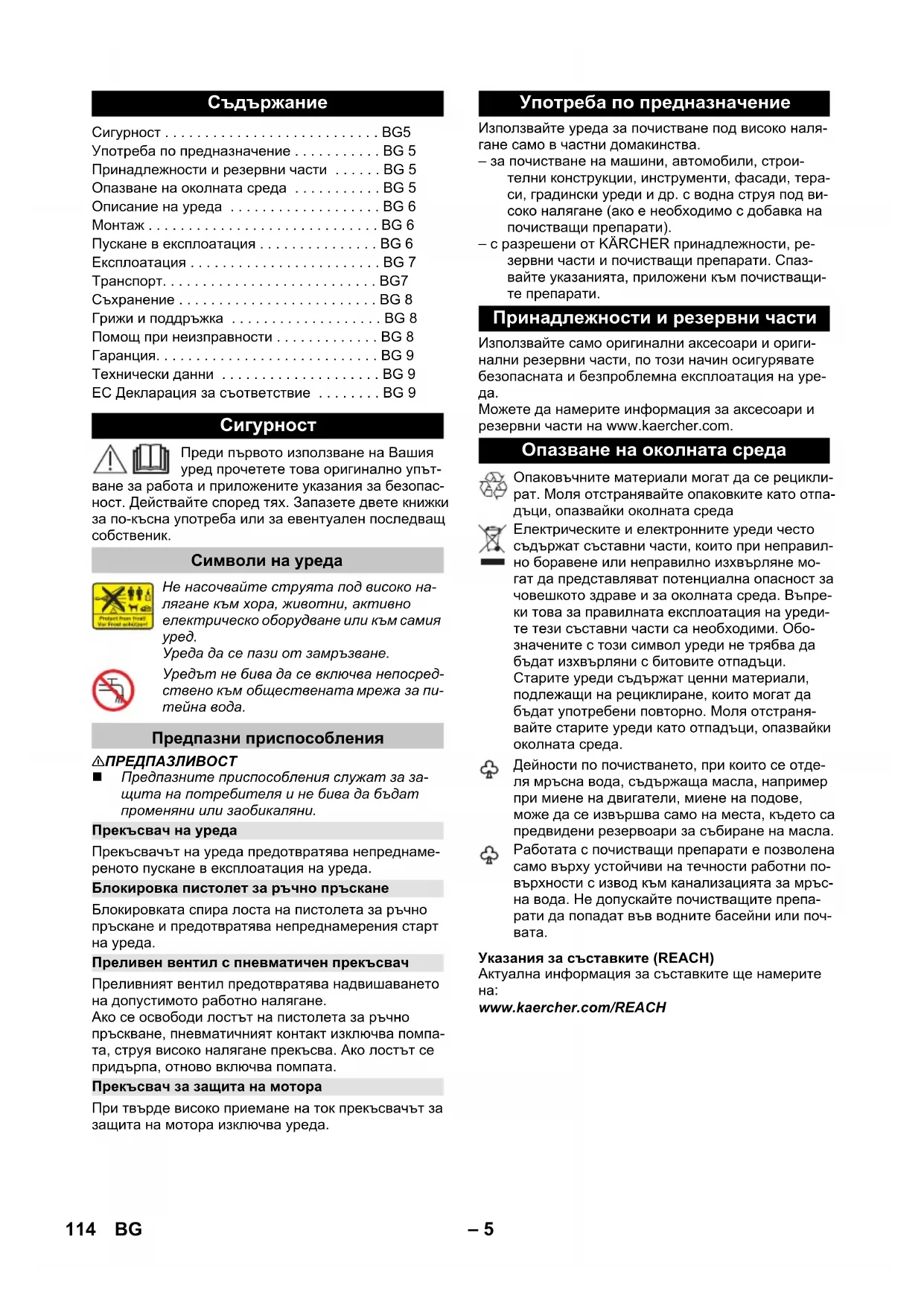

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ K 5 UM Kärcher

Опазване на околната среда ....BG 5

Пускане в експлоатация ....BG 6

Експлоатация .... BG 7

Транспорт.....BG7

Съхранение ....BG 8

Грижи и поддръжка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 8

Помощ при неизправности ..... BG 8

Гаранция.....BG 9

Технически данни ....BG 9

EC Декларация за съответствие ..... BG 9

Сигурност

Преди първото използване на Вашия уред прочетете това оригинално упът- ване за работа и приложените указания за безопас- ност. Действайте според тях. Запазете двете книжки за по-късна употреба или за евентуален последващ собственик.

Символи на уреда

Не насочвайте струята под високо на- лягане към хора, животни, активно електрическо оборудване или към самия уред.

Уреда да се пази от замръзване.

Уредът не бива да се включва непосредствено към обществената мрежа за путейна вода.

■ Предпазните приспособления служат за защита на потребителя и не бива да бъдат променяни или заобикаляни.

Прекъсвач на уреда

Прекъсвачът на уреда предотвратява непреднаме- реното пускане в експлоатация на уреда.

Блокировка пистолет за ръчно пръскане

Блокировката спира лоста на пистолета за ръчно пръскане и предотвратява непреднамерения старт на уреда.

Преливен вентил с пневматичен прекъсвач

Преливният вентил предотвратява надвишаването на допустимото работно налягане.

Ако се освободи лостът на пистолета за ръчно пръскване, пневматичният контакт изключва помпата, струя високо налягане прекъсва. Ако лостът се придърпа, отново включва помпата.

Прекъсвач за защита на мотора

При твърде високо приемане на ток прекъсвачът за защита на мотора изключва уреда.

Употреба по предназначение

Използвайте уреда за почистване под високо налягане само в частни домакинства.

— за почистване на машини, автомобили, строителни конструкции, инструменти, фасади, тераси, градински уреди и др. с водна струя под високо налягане (ако е необходимо с добавка на почистващи препарати).

– с разрешени от KÄRCHER принадлежности, резервни части и почистващи препарати. Спазвайте указанията, приложени към почистващите препарати.

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда.

Можете да намерите информация за аксесоари и резервни части на www.kaercher.com.

Опазване на околната среда

Опаковъчните материали могат да се рецикли- рат. Моля отстранявайте опаковките като отпа- дъци, опазвайки околната среда

Електрическите и електронните уреди често съдържат съставни части, които при неправилно боравене или неправилно изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. Въпре-ки това за правилната експлоатация на уредите тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни с битовите отпадъци. Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Моля отстранявайте старите уреди като отпадъци, опазвайки околната среда.

Дейности по почистването, при които се отделя мръсна вода, съдържаща масла, например при миене на двигатели, миене на подове, може да се извършва само на места, където са предвидени резервоари за събиране на масла.

Работата с почистващи препарати е позволена само върху устойчиви на течности работни повърхности с извод към канализацията за мръсна вода. Не допускайте почистващите препарати да попадат във водните басейни или почвата.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Обемът на доставка на уреда (в зависимост от модела) е изобразен на опаковката. Това ръководство за експлоатация описва всички възможни опции.

Виж изображенията на страница 2

1 Връзка за вода с вградена цедка

2 Куплунг за свързване към захранване с вода

3 Приспособление за бързо присъединяване за маркуча за работа под налягане

4 Извод за високо налягане

5 Прекъсвачи на уреда „0/OFF“ / „I/ON“

6 Резервоар почистващ препарат

7 Място за съхранение на пистолета за ръчно пръскане

8 Всмукателен маркуч за почистващо средство

9 Дръжка за транспортиране

10 Място за съхранение на стоманената тръба

11 Мрежови захранващ кабел с щепсел

13 Пистолет за ръчно пръскане

14 Блокировка пистолет за ръчно пръскане

15 Бутон за отделяне на маркуча за работа под на- лягане от пистолета з ръчно пръскане

17 Тръба за разпраскване с регулиране на наляга- нето (Vario Power)

За най-обичайните дейности по почистването Работното налягане може да се увеличава безстепенно от „SOFT“ до „HARD“. За регулиране на работното налягане, отпуснете лоста на пистолета за работа под високо налягане и завъртете тръбата за разпръскване на желаното положение.

Подходяща за работа с почистващо средство.

\* Опционално

18 Тръба за разпръскване с мелачка за мръсотията За упорите замърсявания

19 Въртяща се четка за миене Много подходяща за почистване на автомобили.

20 Дюза за пяна с резервоар за почистващ препарат

Почистващият препарат се засмуква от резерво-ара и се получава силна пяна от почистващ пре-парат.

Допълнително е необходимо

Подсилен с текстил маркуч за вода със стандартен куплунг.

– Диаметър минимум 1/2 цол (13 mm)

– Дължина минимум 7,5 м

Монтаж

Виж изображенията на страница 3

→ Фигури A F Монтирайте приложените свободно към уреда части преди пускане в експлоатация.

→ Завинтете приспособлението за бързо присъединяване на маркуча за работа под налягане.

→ Фигура G Маркуча за работа под налягане да се постави в пистолета за ръчно пръскане, докато се чуе неговото фиксиране. Указание: Внимавайте за правилната посока на присъединителния нипел.

→ Проверете сигурното свързване като дръпнете маркуча за работа под налягане.

→ Поставете уреда върху равна повърхност.

→ Маркуча за работа под налягане да се постави в приспособлението за бързо присъединяване, докато се чуе неговото фиксиране.

Указание: Внимавайте за правилната посока на присъединителния нипел.

Проверете сигурното свързване като дръпнете маркуча за работа под налягане.

За параметрите за свързване виж табелката на уреда/техническите параметри.

ВНИМАНИЕ

Замърсяванията във водата могат да повредят помпата под високо налягане и принадлежности-те. За защита се препоръчва използването на во-ден филтър на фирма KÄRCHER (специална при-надлежност, каталожен номер 4.730-059).

Захранване с вода от водопровода

Съблюдавайте разпоредбите на водоснабдителна- та компания.

→ Поставете захранващия маркуч за вода на куплунга на извода за вода.
→ Подвържете маркуча за вода в захранването с вода.

→ Отворете напълно крана за водата.

Всмукване на вода от открити контейнери

Указание: Макс. височина на засмукване възлиза на 0,5 m.

Този уред за работа под високо налягане е подходящ за работа с всмукателния маркуч на KARCHER с възвратен клапан (специални принадлежности, № за поръчка 2.643-100) за изсмукване на вода от открити резервоари напр. от варели за събиране на дъждовна вода или езера (максимална височина на засмукване вижте в техническите данни).

→ Отстранете куплунга от извода за вода.
→ Напълнете всмукателния маркуч с вода.
→ Завийте всмукателния маркуч на извода за вода на уреда и го окачете във водоизточник (напр. варел за събиране на дъждовна вода).

Преди използване уреда да се обезвъздуши.

→ Включете уреда „I/ON“.
→ Деблокирайте лоста на пистолета за ръчно пръскане.
→ Издърпайте лоста, уредът се включва.
→ Оставете уреда да работи (макс. 2 минути), докато водата започне за изтича без мехурчета от пистолета за ръчно пръскане.
→ Отпуснете лоста на пистолета за пръскане на ръка.

Указание: Ако лоста се пусне отново, уредът отново се изключва. Високото налягане се запазва в системата.

→ Блокирайте лоста на пистолета за ръчно пръскане.

Експлоатация

ВНИМАНИЕ

Сухият ход за повече от 2 минути води до увреждания на помпата под високо налягане. Ако уредът не създаде налягане в рамките на 2 минути, изключете уреда и действайте според указанията в глава "Помощ при неизправности".

При почистване на лакирани повърхности спазвайте минимално разстояние на пръскане от 30 см, за да избегнете уврежданията

ВНИМАНИЕ

Не почиствайте автомобилни гуми, лак или чувствителни повърхности като дърво с фрезата за замърсявания, опасност от увреждане.

→ Поставете тръбата за разпръскване в пистолета за ръчно пръскане и я фиксирайте със завъртане на 90°.
→ Включете уреда „I/ON“.
→ Деблокирайте лоста на пистолета за ръчно пръскане.
→ Издърпайте лоста, уредът се включва. Указание: Ако лоста се пусне отново, уредът отново се изключва. Високото налягане се за- пазва в системата.

Работа с четка за миене

ВНИМАНИЕ

Опасност от увреждания на лака При работа с четка за миене по нея не бива да има частици от замърсявания или други частици.

→ Поставете четката за миене в пистолета за ръчно пръскане и я фиксирайте със завъртане на 90°.

Указание: При нужда могат да се използват и мие- щи четки за работа с почистващи препарати.

Работа с почистващи средства

Указание: Почистващите препарати за могат да се прибавят само при режим на работа под ниско налягане.

⚠️ ОПАСНОСТ

При използване на почистващи препарати трябва да се вземе под внимание таблицата с параметри по безопасност на производителя на почистващия препарат, специално указанията за лично защитно оборудване.

→ Напълнете разтвора на почистващо средство в резервоара за почистващо средство (спазвайте данните за дозиране на варела на почистващо-то средство).
→ Резервоара за почистващото средство да се за- твори с капак.
→ Резервоара за почистващото средство да се фиксира в уреда.
→ Да се използва тръба за разпраскване с регулиране на налягането (Vario Power)
→ Завъртете тръбата за разпръскване до упор в посока „SOFT“.
Указание: По този начин при експлоатация по- чистващият транспорт се смесва с водната струя.

Препоръчителен метод на почистване

→ Напръскайте сухата повърхност с малко препарат за почистване и оставете да подейства (но да не изсъхва).
→ Разтворената мръсотия да се изплакне със струя под високо налягане.

Опционално

Дюза за пяна

→ Напълнете разтвор от почистващ препарат в резервоара за почистващ препарат на дюзата за пяна (спазвайте данните за дозиране на варела на почистващия препарат).
→ Свържете дюзата за пяна с резервоара за почистващ препарат.
→ Поставете дюзата за пяна в пистолета за ръчно пръскане и я фиксирайте със завъртане на 90°.

Прекъсване на работа

→ Отпуснете лоста на пистолета за пръскане на ръка.
→ Блокирайте лоста на пистолета за ръчно пръскане.
→ Поставете пистолета за ръчно пръскане в мястото за съхранение на пистолета за ръчно пръскане.
→ При прекъсване на работа за по-продължително време (над 5 минути), изключете допълнително уреда „0/OFF“.

Край на работата

⚠ПРЕДПАЗЛИВОСТ

Отделяйте маркуча за работа под налягане от пистолета за ръчно пръскане или от уреда само тогава, когато в системата няма налягане.

→ След работа с почистващия препарат: Работете с уреда около 1 минута, за да се изплакне.
→ Отпуснете лоста на пистолета за пръскане на ръка.
→ Изключете уреда „0/OFF“.
→ Извадете щепсела от контакта.
→ Затворете крана за водата.
→ Притиснете лоста на пистолета за пръскане на ръка, за да освободите системата от остатъчно-то налягане.
→ Блокирайте лоста на пистолета за ръчно пръскане.
→ Отделете уреда от захранването с вода.

Транспорт

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При транспортиране имайте пред вид теглото на уреда.

Ръчен транспорт

→ Теглете уреда за транспортната дръжка.
→ Изпразнете резервоара за почистващ препарат.
→ Осигурете уреда против изплъзване и преобръщан.

Опасност от нараняване и повреда!

При съхранение имайте пред вид теглото на уреда.

Съхранение на уреда

Преди по-продължително съхранение, напр. през зимата спазвайте допълнително указанията в глава Поддръжка.

→ Уредът се поставя върху равна плоскост.
→ Притиснете корпуса на приспособлението за бързо присъединяване за маркуча за работа под налягане и извадете маркуча за работа под налягане.
→ Натиснете разделителния бутон на пистолета за ръчно пръскане и отделете маркуча за работа под налягане от пистолета за ръчно пръскане.
→ Поставете пистолета за ръчно пръскане в мястото за съхранение на пистолета за ръчно пръскане.
→ Приберете захранващия кабел, маркуча за работа под налягане и принадлежностите в уреда.

Защита от замръзване

ВНИМАНИЕ

Не напълно изпразнените уреди и принадлежности могат да доведат до замръзване. Изпразнете уреда и принадлежностите напълно и ги защите против измръзване.

За избягване на щети:

→ Изпразнете уреда напълно от водата: Включете уреда без подвързан маркуч за работа под налягане и без подвързано захранване с вода (макс. 1 мин) и изчакайте, докато от извода за високо налягане спре да излиза вода. Изключете уреда.
→ Уреда и всички принадлежности да се съхраняват в защитено от замръзване място.

Грижи и поддръжка

⚠️ ОПАСНОСТ

Опасност от токов удар.

■ Преди всички дейности по уреда той да се из- ключи и да се извади щепсела.

Почистване на цедката в извода за вода

Почиствайте редовно цедката в извода за вода. ВНИМАНИЕ

Цедката не бива да бъде повреждана.

→ Отстранете куплунга от извода за вода.
→ Извадете цедката с плоски клещи.
→ Почистете цедката под течаща вода.
→ Отново поставете цедката в извода за вода.

Почистване на филтъра за почистващ препарат

Преди по-продължително съхранение, например през зимата:

→ Изтеглете филтъра от всмукателния маркуч за почистващо средство и по почистете под течаща вода.

Помощ при неизправности

Можете сами да отстраните дребните повреди, като следвате дадените по-долу описания.

В случай на съмнение се обърнете към оторизиран сервиз.

⚠️ ОПАСНОСТ

Опасност от токов удар.

→ Преди всички дейности по уреда той да се из- ключи и да се извади щепсела.

Уредът не работи

→ Издърпайте лоста на пистолета за ръчно пръскане, уредът се включва.
→ Проверете дали посоченото на типовата табелката напрежение съвпада с напрежението на източника на ток.
→ Проверете захранващия кабел за увреждане.

Уредът не достига налягане

→ Проверете настройката на тръбата за разпръскване.
→ Проверете, дали подаването на вода е с доста- тъчно количество.
→ Изтеглете цедката от връзката за крана за вода с помощта на плоски клещи и я почистете под течаща вода.
→ Обезвъздушаване на уреда: Включете уреда без маркуч за работа под налягане и изчакайте (макс. 2 минути), докато водата започне да излиза без мехурчета от извода за високо налягане. Изключете уреда и отново подвържете маркуча за работа под налягане.

Силни колебания в налягането

→ Почистване на дюза високо налягане: Махнете замърсяванията от отвора на дюзата с помощта на игла и изплакнете с вода напред.
→ Проверете дебита на водата.

Уредът не е херметичен

→ Малката липса на херметичност на уреда е обусловена технически. При силна липса на херметичност се обърнете към оторизиран сервис.

Почистващото средство не се засмуква

→ Завъртете тръбата за разпръскване до упор в посока „SOFT“.
→ Почистете филтъра на всмукателния маркуч за почистващо средство.
→ Проверете всмукателния маркуч за почистващо средство за огънати места.

Гаранция

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервиз, като представите касовата бележка.

Адреси ще намерите на:

Електрическо захранване
Напрежение 220-240	V1~50-60 Hz
Присъединителна мощност 2,1 kW
Градус на защита IP X5
Клас защита II	回
Предпазител (инертен) 10 A
Захранване с вода
Налягане на постъпващата вода (макс.)	1,2 MPa
Температура на постъпващата вода (макс.)	40 °C
Дебит за постъпващата вода (мин.)	9 l/min
Макс. височина на засмукване 0,5 m
Данни за мощността
Работно налягане 12 MPa
Максimalно допустимо налягане 14,5 MPa
Дебит, вода 6,7 l/min
Максimalен дебит 8,3 l/min
Дебит, препарати за почистване 0,3 l/min
Сила на отпора на пистолета за ръчно пръскане	17 N
Размери и тегла
Дължина 310 мм
Широчина 336 мм
Височина 860 мм
Тегло, в готовност за работа с принадлежности	9,5 кг
Установени стойности съгласно EN 60335-2-79
Стойност на вибрациите в областта на дланта – ръката Несигурност K	<2,5 m/s^2 0,6 m/s^2
Ниво на звука L_pA Неустойчивост K_pA	79 dB(A)3 dB(A)
Ниво на звукова мощност L_WA + неустойчивост K_WA	95 dB(A)
Основание за освобождаване съгласно Регламент (EC) 2019/1781, приложение I, раздел 2 (12): j)

Запазваме си правото на технически промени.

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Намиращи приложение Директиви на ЕС:

2014/30/EC

2006/42/EO (+2009/127/EO)

2011/65/EC

2000/14/EO

2009/125/EO

приложени разпоредби

(EC) 2019/1781

Намерили приложение хармонизирани стандарти:

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Приложен метод за оценка на съответствието:

Подписващите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG
