РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BD 3812 C Bp Kärcher

dB(A) 85 Izjava o usklađenosti sa propisima EU Proizvod: Mašina za ribanje i usisavanje Tip: 1.783-xxx Odgovarajuće EU-direktive: 2006/42/EZ (+2009/127/EZ) 2014/30/EU 2011/65/EU 2014/53/EU (TCU) Primenjene usklađene norme: EN 60335–1 EN 60335–2–72 EN 60335-2-29 EN 55012: 2007 + A1: 2009 EN 55014-1:2006 + A1: 2009 + A2:2011 EN 55014–2: 1997 + A1: 2001 + A2: 2008 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Primenjeni nacionalni standardi: TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Chairman of the Board of Management Director Regulatory Affairs & Certification 251SR– 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. Преди да експлоатирате уреда за първи път, прочетете и съблюдавайте настоящото упътване за употреба и приложената бро- шура „Указания за безопасност за уреди, почистващи с четки“ 5.956-251.0 몇 ПРЕДУПРЕЖДЕНИЕ Не използвайте уреда по наклонени по-

С апарата може да се работи само то- гава, когато съдът и всички капаци са

Указание за непосредствено грозяща опасност, която води до тежки телес- ни наранявания или до смърт. 몇 ПРЕДУПРЕЖДЕНИЕ Указание за възможна опасна ситуа- ция, която може да доведе до тежки телесни наранявания или до смърт. 몇 ПРЕДПАЗЛИВОСТ Указание за възможна опасна ситуа

ция, която може да доведе до леки на-

Указание за възможна опасна ситуа- ция, която може да доведе до матери-

В уреда са монтирани литиево-йонни аку- мулатори. Те подлежат на специални кри- терии. Извършването на демонтаж и мон- таж както и проверка на дефектни акумула- тори е позволено само от страна на серви- за на Kärcher или от специалист. Трябва да се използват само батерии, които са одобрени от Kärcher. Препоръ- чителна батерия 6.654-494.0. Указания за съхранение и транспорти- ране ще получите от Вашия сервиз на Kärcher.

– Не са позволени преустройства и промени по уреда. – Не отваряйте батерията, съ- ществува опасност от късо съеди- нение, допълнително могат да из- текат дразнещи пари или разяжда- щи течности. Не излагайте батерията на силни слънчеви лъчи, жега или огън, съ- ществува опасност от експлозия. – Зарядното устройство да не се из- ползва във взривоопасна среда. – Зарядното устройство да не се из- ползва в замърсено или мокро със-

– Погрижете се за достатъчна вен-

по време на процеса на за-

– В никакъв случай не се занимавайте в открит пламък, не създавайте ис- кри и не пушете в близост до акуму- латор или в помещение за зарежда- не на акумулатор. Опасност от

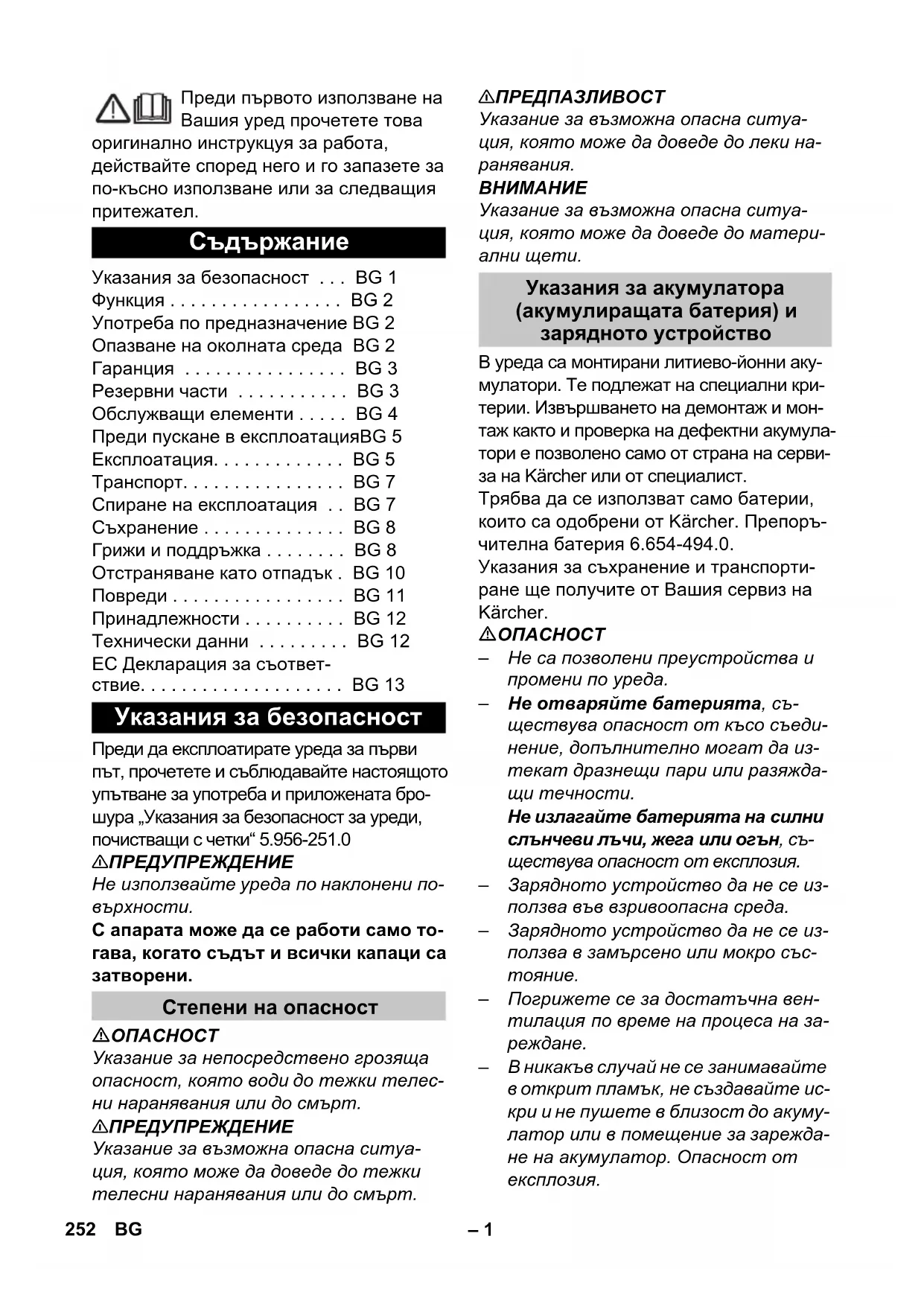

Указания за безопасност . . . BG 1 Функция . . . . . . . . . . . . . . . . . BG 2 Употреба по предназначение BG 2 Опазване на околната среда BG 2 Гаранция . . . . . . . . . . . . . . . . BG 3 Резервни части . . . . . . . . . . . BG 3 Обслужващи елементи . . . . . BG 4 Преди пускане в експлоатацияBG 5 Експлоатация. . . . . . . . . . . . . BG 5 Tранспoрт. . . . . . . . . . . . . . . . BG 7 Спиране на експлоатация . . BG 7 Съхранение . . . . . . . . . . . . . . BG 8 Грижи и поддръжка . . . . . . . . BG 8 Отстраняване като отпадък . BG 10 Повреди . . . . . . . . . . . . . . . . . BG 11 Принадлежности . . . . . . . . . . BG 12 Технически данни . . . . . . . . . BG 12 EC Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . BG 13 Указания за безопасност Степени на опасност Указания за акумулатора (акумулиращата батерия) и зарядното устройство 252 BG– 2 몇 ПРЕДУПРЕЖДЕНИЕ – Преди всяка употреба проверете уреда и захранващия кабел за ув- реждания. Повредените уреди да не се използват повече и повредените части да се поправят от специали- зиран персонал. Дръжте децата далеч от акумула- торите и зарядното устройство. Не зареждайте повредени акумула- тори. Ангажирайте сервиза на Kärcher с подмяна на повредените акумулатори. – Не изхвърляйте дефектния акуму- латор при домашните отпадъци, информирайте сервиза на Kärcher. – Да се избягва контакт с излизащи- те от дефектните батерии теч- ности. При случаен контакт теч- ността да се изплакне с вода. При контакт с очите допълнително се консултирайте с лекар. 몇 ПРЕДПАЗЛИВОСТ – Непременно спазвайте това упът- ване за работа. Спазвайте препо- ръките на законодателя при бора- вене с акумулатори. – Напрежението от мрежата трябва да съвпада с посоченото напрежение на фирмената табелка на уреда. – Зарядното устройство да се из- ползва само за зареждане на позво- лената акумулаторна батерия. – Акумулиращата батерия трябва да се използва само с този уред, из- ползването й за други цели и забра- нено и опасно. Ако се пусне предпазния прекъсвач, зад- вижването на четките се изключва. Търкащата изсмукваща машина се из- ползва за мокро почистване на равни по-

Посредством настройка на количество- то на водата тя може да бъде лесно адаптирана към съответната задача за почистване. Работната ширина от 380 мм и вмести- мостта на резервоара за чиста и мръсна вода от съответно 12 л позволяват ефективно почистване при голяма про- дължителност на работа. Акумулаторът може да се зарежда по- средством поставено зарядно устрой- ство на контакт 230-V. Този уред е годен за професионална употреба, напр. в хотели, училища, бол- ници, фабрики, магазини, офиси и поме- щения под наем. Използвайте този уред само в съответ- ствие със задачите в настоящото Упът- ване за експлоатация. – Уредът може да бъде използван само за почистване на не чувстви- телни на влага и не чувствителни на полиране гладки повърхности. – Този уред е предназначен за употре- ба във вътрешни помещения. – Уредът не е подходящ за почистване на замръзнали подове (напр. в хла- дилни помещения). – Уредът може да се оборудва само с оригинални принадлежности и ре- зервни части. Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпа- дъци, а ги предайте на вторични суровини с цел повторна употреба. Старите уреди съдържат ценни ма- териали, подлежащи на рецикли- ране, които могат да бъдат употре- бени повторно. Поради това моля отстранявайте старите уреди, из- ползвайки подходящи за целта системи за събиране. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH Предпазни приспособления

Употреба по предназначение Опазване на околната среда 253BG– 3 Във всяка страна са валидни издадени- те от оторизирания ни дистрибутор га- ранционни условия. Евентуални повре- ди на Вашите принадлежности ще от- страним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В слу- чай, че трябва да предявите правото си на използване на гаранция се обърнете към специализираната търговска мрежа или към най-близкия Ви оторизиран сер- виз, като представите и документите за

– Могат да се използват само принад- лежности и резервни части, които са позволени от производителя. Ориги- налните принадлежности и ориги- нални резервни части дават гаран- ция за това, уредът да може да се из- ползва сигурно и без повреди. – Можете да намерите информация за аксесоари и резервни части на www.kaercher.com.

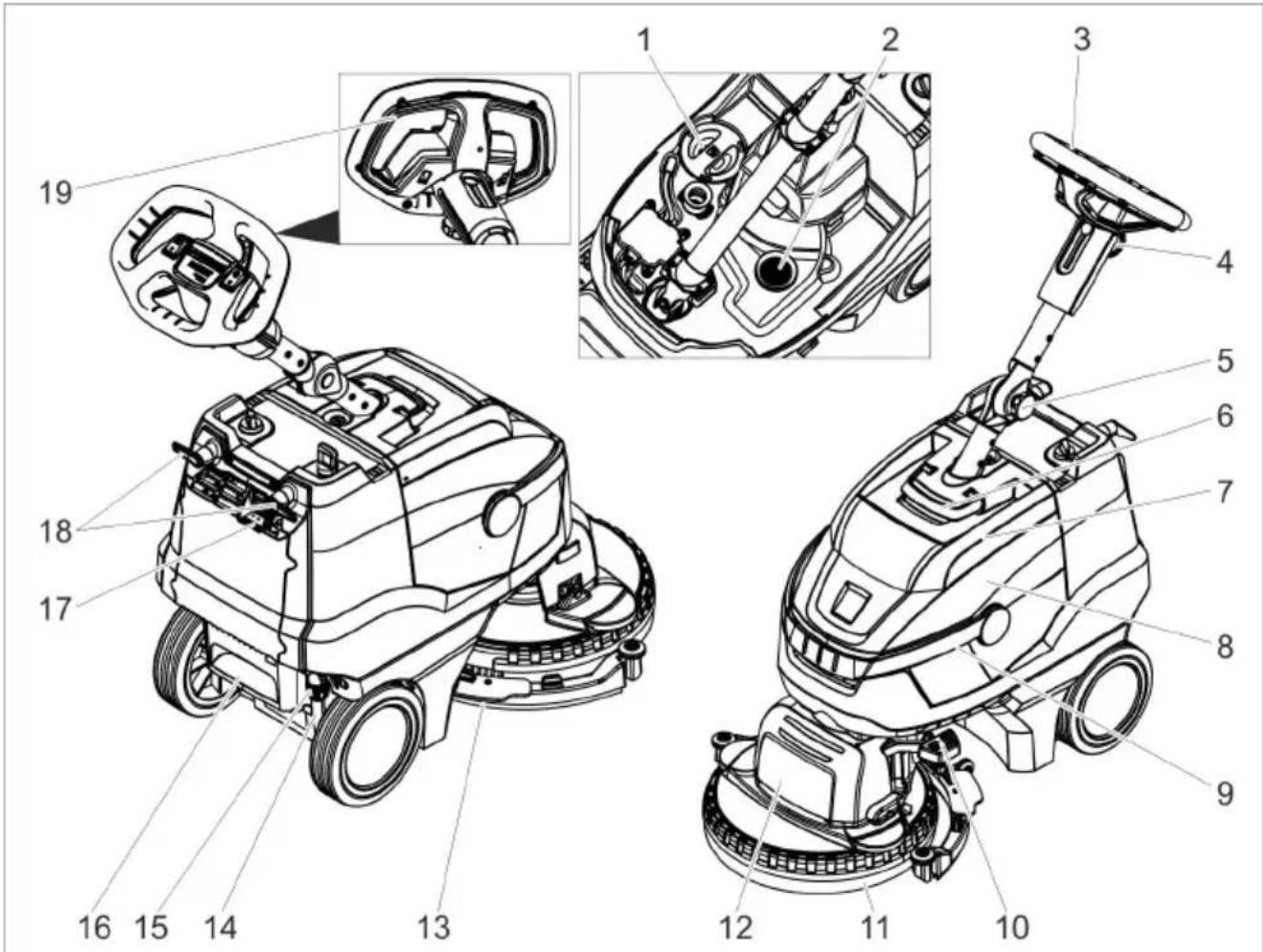

Резервни части 254 BG– 4 1 Капак резервоар за чиста вода 2 Цедка за власинки 3 Плъзгаща скоба 4 Звездообразна дръжка, регулиране на височината, тласкаща щанга 5 Звездообразна дръжка, транспортно положение тласкаща щанга 6 Деблокиране, капак на резервоара за мръсна вода 7 Капак резервоар мръсна вода 8 Резервоар мръсна вода 9 Дръжка резервоар за мръсна вода 10 Педал повдигане на лента засмукване 11 Защита от пръскане 12 Почистваща глава 13 Лента засмукване 14 Индикация за нивото на чистата вода 15 Куплунг за изпускане на чиста вода 16 Жлеб за натискане 17 Индикация за зареждане на акумула-

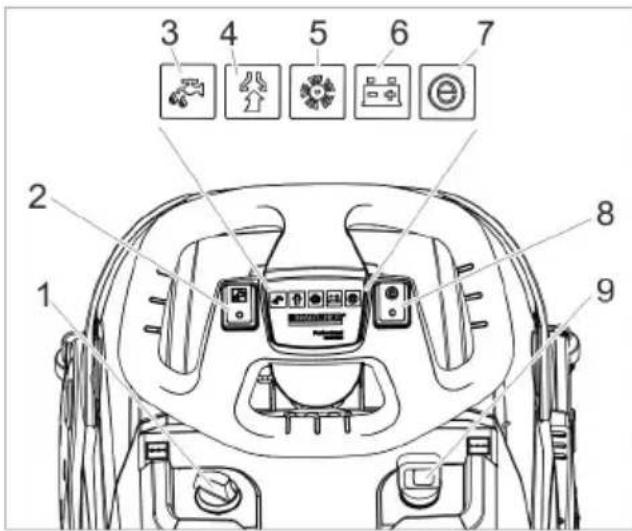

18 Кука за кабела, въртяща се: 19 Предпазен прекъсвач – Обслужващите елементи за процеса на обслужване са жълти. – Обслужващите елементи за под- дръжка и сервиз са светлосиви. Обслужващи елементи Цветно обозначение 255BG– 5 1 Дозиране на почистващ разтвор 2 Прекъсвач почистващ разтвор 3 Контролна лампа нанасяне на по- чистващ разтвор 4 Контролна лампа засмукване Зелено: Всмукателна турбина в екс-

Оранжево, мигащо: Всмукателна турбина претоварена 5 Контролна лампа задвижване на четки-

Зелено: Четката се върти Оранжево, мигащо: Четка претоварена 6 Индикация за състоянието на акуму-

Зелено: Акумулатор зареден Оранжево: Акумулаторът е почти

Червено: Уредът се изключва - Заре- дете акумулатора 7 Контролна лампа режим Eco 8 Прекъсвач режим Eco 9 Ключ на уреда

Уредът разполага със защита против дълбоко разреждане, т.е. щом се достиг- не все още допустимата минимална сте- пен на капацитет, уредът се изключва. Времето на зареждане възлиза на при- близително 3 часа. Зарядното устройство приключва са- мостоятелно процеса на зареждане. При необходимост уредът може да се използва отново и преди акумулаторът да се е заредил напълно. Включете щепсела в контакта. 1 Акумулаторът е зареден (зелено) 2 Акумулаторът се зарежда (жълто,

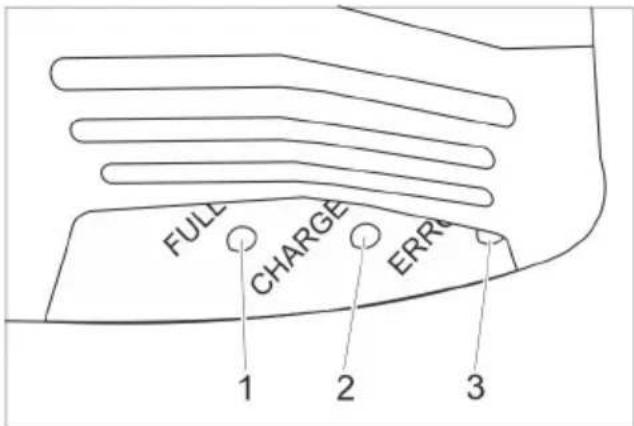

3 Неизправност (червено) Освободете звездообразната дръж- ка за транспортно положение. Настройте тласкащата щанга на же- ланата височина. Затегнете звездообразната дръжка. Поставете четката с шайби (вижте "Грижи и поддръжка").

Опасност от увреждане. Използвайте единствено предписаните почиства- щи препарати. За останалите почист- ващи препарати има повишена опас- ност за потребителя по отношение на производствената безопасност, опас- ност от злополуки и намаляване на срока на експлоатация на уреда.Из- ползвайте само почистващи препара- ти, които не съдържат разтворители, солна и флуороводородна киселина. Спазвайте указанията за безопасност за почистващите средства. Преди пускане в експлоатация Заредете акумулатора Индикация за зареждане на акумулатора Експлоатация Напълнете горивни материали 256 BG– 6

Да не се използват силно пенливи по- чистващи средства. Спазвайте указанията за дозиране. Завъртете нагоре дръжката за носе- не на резервоара за мръсна вода. Повдигнете резервоара за мръсна вода и го поставете настрани. Свалете капака на резервоара за чиста вода. Напълнете чиста вода (максимум 50 °C). Добавете почистващо средство. Спазвайте указанията за дозиране. Препоръчително средство за почистване: Почистващите препарати могат да се за- купят в магазините. Затворете капака на резервоара за чиста вода. Поставете резервоара за мръсна вода върху уреда. Освободете звездообразната дръж- ка за регулиране на височината. Поставете затягащата скоба на же- ланата височина. Затегнете звездообразната дръжка. Настройте дозирането на почиства- щия разтвор в съответствие със за- мърсяването и вида на подовата на-

Поставете прекъсвача за режим Eco в желаното положение. Нормален режим: Уредът работи с максимални обороти на четката и най-висока мощност на всмукване. Eco: Уредът работи с намалени обо- роти на четката и мощност на всмук- ване. При това се намалява и разходът на енергия. Възможната продължителност на работа с един заряд на акумулатора се увеличава.

Опасност от увреждане на подовата настилка. Не оставяйте уреда да ра- боти на място. Опасност от увреждане. Повдигнете лентата за засмукване, преди уредът да бъде изтеглен на по-голямо раз-

Поставете ключа на уреда на „І“. Включете прекъсвача за почистващ

Натиснете педала на повдигането на лента засмукване за спускане на лентата за засмукване едновремен- но надолу и наляво и го оставете да се върне нагоре. Изтеглете предпазния прекъсвач към плъзгащата скоба, задвижване- то на четките и нанасянето на по- чистващия разтвор се включват (ако това е настроено). Придвижете уреда над повърхността за почистване. Пуснете предпазния прекъсвач. Уреда да се предвижи 1-2 м напред, за да се изсмучи остатъчната вода. Натиснете педала на повдигането на лента засмукване за повдигане на лентата за засмукване надолу. Поставете ключа на уреда на „0“. Употреба Почистващ

Поддържащо почистване (и при чувствителни към алкали подове) RM 745 RM 746 Почистване на мазни замърсявания RM 69 ASF RM 69 ASF Основно почистване (търкане) на устойчиви на алкали твърди по-

RM 752 Основно почистване (търкане) на линолеум RM 754 Препарат за основно почистване, кисел RM 751 Дезинфекционно по- чистващо средство RM 732

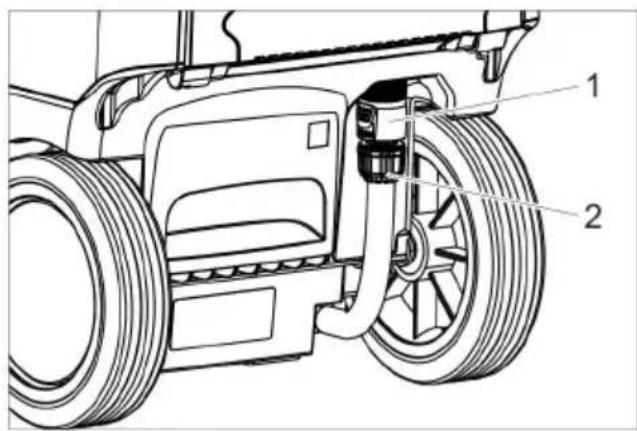

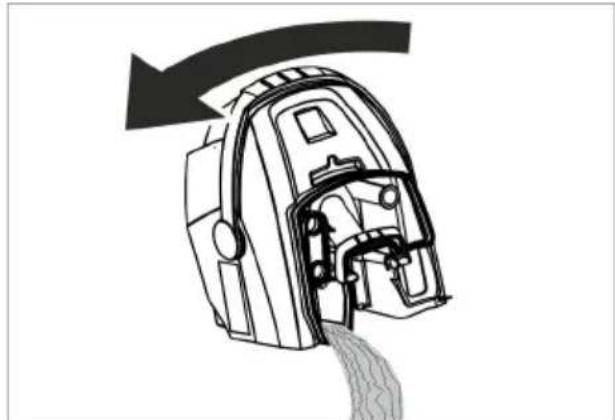

Спиране и изключване 257BG– 7 몇 ПРЕДУПРЕЖДЕНИЕ Да се спазват местните разпоредби за работа с отпадни води. Завъртете дръжката на резервоара за мръсна вода нагоре и я оставете да се фиксира. Свалете резервоара за мръсна вода. Свалете капака на резервоара за мръсна вода. Изпразнете резервоара за мръсна вода. При изпразване завъртете настрани резервоара за мръсна вода, за да се изпразни резервоарът докрай. Резервоарът за мръсна вода да се изплакне с чиста вода. Поставете резервоара за мръсна вода отново на уреда. 몇 ПРЕДУПРЕЖДЕНИЕ Да се спазват местните разпоредби за работа с отпадни води. 1 Куплунг за изпускане на чиста вода 2 Индикация за нивото на чистата вода Избутайте куплунга надолу. Извадете маркуча на индикатора за нивото на напълване и го завъртете

При опасност от измръзване: Да се изпразнят резервоарите за чиста и мръсна вода. Пуснете за кратко в експлоатация уреда с празен резервоар за чиста вода, за да се изпразни и водната система в уреда. Уреда да се прибере в помещение, защитено от замръзване. За намаляване на заеманото място при транспорт и съхранение тласкащата щанга може да бъде обърната. Освободете звездообразната дръж- ка транспортно положение. Завъртете тласкащата щанга изцяло

Затегнете звездообразната дръжка. 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда!

транспорт имайте пред вид те- глото на уреда. При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и прео-

Преди паузи в експлоатацията от ня- колко седмици заредете напълно акумулатора. Поставете ключа на уреда на „0“.

Опасност от увреждане на акумулато- ра поради дълбоко разреждане. При паузи в експлоатацията винаги поста- вяйте прекъсвача на уреда на позиция „0“. Изпразване на резевоара за мръсна вода Изпразнете танка за чиста вода Защита от замръзване Обръщане на тласкащата щанга Tранспoрт Спиране на експлоатация 258 BG– 8 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

Опасност от нараняване. Преди всички работи по уреда завъртете прекъсва- ча на уреда на „0“ и извадете мрежовия щепсел на зарядното устройство.

Опасност от увреждане за уреда пора- ди изтичаща вода. Източете мръсна-

и останалата чиста вода пре- ди работа по уреда. Уредът се поставя върху равна плос-

Опасност от увреждане. Не пръскайте уреда с вода и не използвайте агресив- ни почистващи препарати. Изпуснете мръсната вода. Свалете капака на резервоара за мръсна вода и промийте вътрешната страна на капака и поплавъка с вода. Промийте резервоара за мръсна вода с чиста вода. Почистете лента засмукване. Уредът да се почисти отвън с вла- жен, натопен в мека почистваща луга

Почистете засмукващите езичета, проверете ги за износване и при не- обходимост ги сменете. Почистете четката. Проверявайте четката за износване, при необходимост я сменяйте (вижте "Дейности по поддръжката"). Заредете акумулатора при необхо-

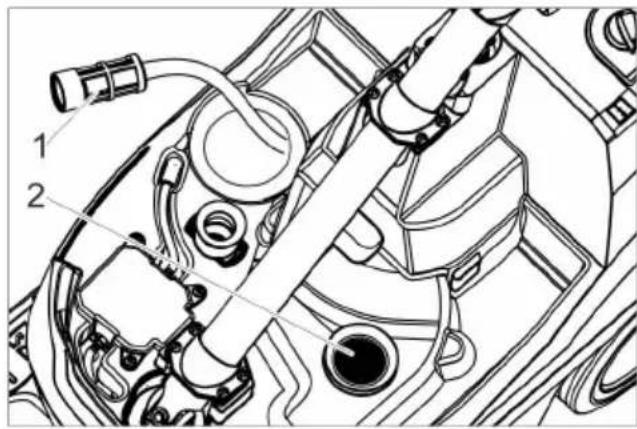

1 Филтър чиста вода 2 Цедка за власинки Да се почисти филтъра за чиста вода. Почистете цедката. Да се провери състоянието на уплът- ненията между резервоара за мръс- на вода и капака, при необходимост да се сменят. Препоръчаната инспекция да се про- веде от сервиза. Стиснете закрепващите елементи и изтеглете засмукващите езичета на- долу от лентата за засмукване.

Грижи и поддръжка План по поддръжка След работа Ежеседмично

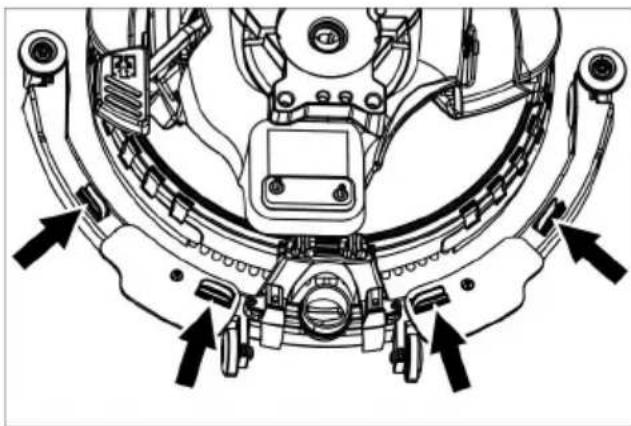

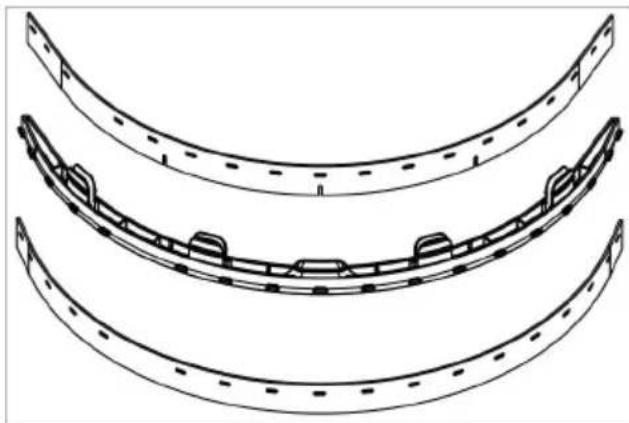

Дейности по поддръжката Смяна на засмукващи езичета 259BG– 9 Изтеглете засмукващите езичета от

Засмукващите езичета са защитени про- тив размяна благодарение на перфора- цията. Те не могат да бъдат обърнати и поставени отново. Сменете засмукващите езичета. Поставете носача със засмукващите езичета в лентата за засмукване и го фиксирайте. Изпразнете резервоара за чиста вода. Свалете резервоара за мръсна вода. Наклонете уреда назад и го подпрете на плъзгащата скоба. Завъртете четката по посока обратна на часовниковата стрелка и я свале-

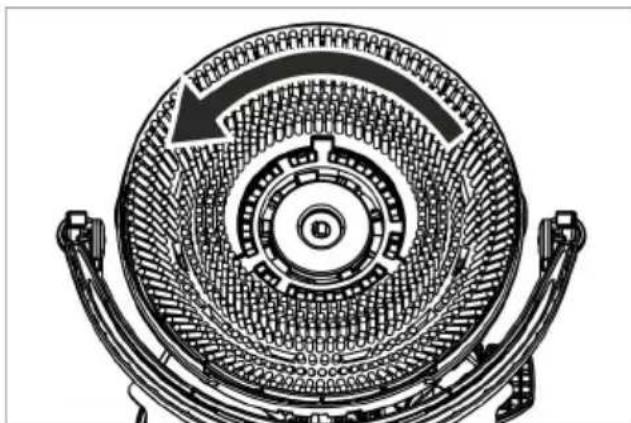

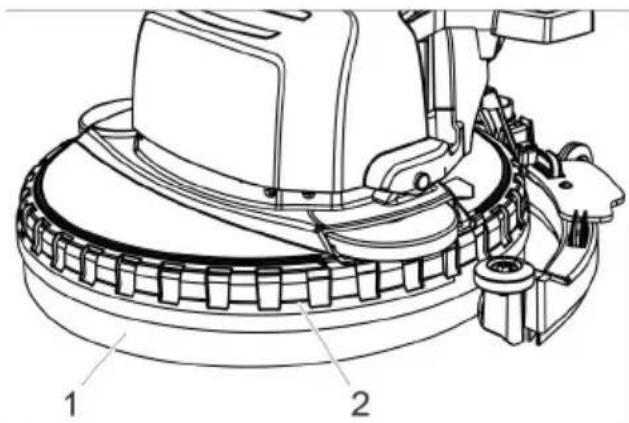

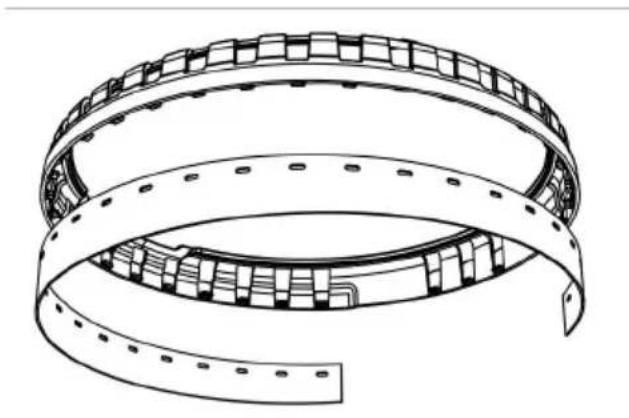

Поставете друга четка и я завъртете в посока на часовниковата стрелка. 1 Защита от пръскане 2 Застопоряващ пръстен Изтеглете застопоряващия пръстен нагоре от почистващата глава. Освободете предпазителя против пръскане от застопоряващия пръс- тен и го отстранете като отпадък. Поставете нов предпазител против пръскане върху издатините на засто- поряващия пръстен. Поставете застопоряващия пръстен с предпазител против пръскане на почистващата глава. За надеждна работа на уреда можете да сключите договори за поддръжка с ото- ризирано бюро за продажби на Kärcher. Смяна на четката Смяна на предпазителя против

Договор за поддръжка 260 BG– 10

Демонтажът на акумулатора е позво- лен само от страна на сервиза на Kärcher или от специалист. Класифицирането, дали акумулато- рът е повреден, се извършва от ото- ризиран монтьор от сервиза За боравене с акумулатора непременно вземете под внимание глава „Указания за безопасност“. 1 Винт 2 Капак Развийте 2 болта. Накланяне на капака надолу. Освободете и извадете щепсела на акумулатора. Извадете акумулатора. Отстранете изразходения акумула- тор като отпадък съгласно валидните разпоредби. Отстраняване като отпадък Демонтаж на акумулатор 261BG– 11

Опасност от нараняване. Преди всички работи по уреда завъртете прекъсва- ча на уреда на „0“ и извадете мрежовия щепсел на зарядното устройство.

Опасност от увреждане за уреда пора- ди изтичаща вода. Източете мръсна- та вода и останалата чиста вода пре- ди работа по уреда. При повреди, които не могат да бъдат отстранени с помощта на настоящата таблица, повикайте сервиза.

Неизправност Отстраняване Уредът не може да се старти-

Включете прекъсвача на уреда, изчакайте 3 секунди, проверете състоянието на зареждане на акумулатора. Недостатъчно количество на

Да се провери нивото на чистата вода, при необходи- мост да се допълни резервоара. Включете прекъсвача за почистващ разтвор. Отворете дозирането на почистващия разтвор. Да се почисти филтъра за чиста вода. Недостатъчна мощност на из-

Сваляне на смукателната греда. Изпразнете резервоара за мръсна вода. Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметичност, при необходимост да се сменят. Да се почистят засмукващите езичета на лента засму- кване, при необходимост да се обърнат или сменят. Проверете смукателния шлаух и смукателната греда за запушване и евентуално отстранете запушването Смукателния маркуч да се провери за херметичност, при необходимост да се сменят. Недостатъчен резултат от по-

Проверете типа на четката и дали почистващият пре- парат е подходящ. Четките да се проверят за износване, при необходи- мост да се сменят. Четката не се върти Изтеглете предпазния прекъсвач към волана. Проверявайте четката и блокировката за чужди тела, отстранявайте чуждите тела. Изключете прекъсвача за задвижване на четките, из- чакайте малко, след това отново го включете. 262 BG– 12 В съответствие със съответната задача за почистване уредът може да се обо- рудва с различни принадлежности. По- питайте за нашия каталог или ни посете- те в Интернет на адрес www.kaercher.com. Принадлежности Обозначение Части № Описание Четка с шайби, бяла 6.907-154.0 За полиране и поддържащо почистване на чувствителни подове. Четка с шайба, червена (средна, Standard) 6.907-151.0 За почистване на леко замърсени или чувст- вителни подове. Четка с шайба, черна

6.907-152.0 За почистване на много силно замърсени по-

Четка с шайби, натур (мека) 6.907-153.0 За полиране на подове. Възбуждащ диск на подлож-

6.907-150.0 За поемане на подложки. Подложка, микрофибър 6.905-060.0 Особено подходящо за почистване на лино- леум и плочки от фин камък. Подложка, черна 6.369-001.0 Основно почистване на PVC, винил, покрития от изкуствена смола, тъмен мрамор, гранит, мозаечни подове, фино шлифовани. Подложка, зелена 6.369-002.0 Поддържащо почистване на всякакви водоу- стойчиви подове. Подложка, червена 6.369-003.0 Основно почистване на линолеум, фаянсови плочки, клинкер, глазирани, файнщайн. Диамантена подложка, бяла 6.371-250.0 За полиране на подове. Диамантена подложка, жъл-

6.371-251.0 За отстраняване на фини надрасквания. Диамантена подложка, зе-

6.371-235.0 За почистване на много силно замърсени по-

Маркуч за пълнене 6.680-124.0 За пълнене на резервоара за чиста вода Комплект засмукващи ези-

4.037-059.0 Като резерва Лента засмукване 4.037-067.0 Като резерва Технически данни

Номинално напрежение V 25,9 Капацитет на акумулато-

W 500 Мощност на смукател-

W 280 Мощност на мотора на

Смукателна мощност, количество на въздуха л/сек 20 Смукателна мощност,

kPa 8 Почистващи четки Работна ширина мм 380 Диаметър на четките мм 380 Обороти на четките 1/мин 180 Зарядно устройство Напрежение V/Hz 220...240 /50...60 Консумирана мощност W 300 263BG– 13 С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производ- ство, прилаган от нас, на съответните ос- новни изисквания за техническа безопас- ност и безвредност на Директивите на ЕC. При промени на машината, които не са съ- гласувани с нас, настоящата декларация губи валидност. Подписващите лица действат от името и като пълномощници на управителния

Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Виненден, 2021/02/01 Мерки и тегла Теоретична повърх- ностна мощност

/ч 1520 Обем резервоар чиста/ мръсна вода л12 Допустимо общо тегло кг 48 Тегло при транспорт кг 36 Дължина x широчина x

Установени стойности съгласно EN 60335-2-72 Обща стойност вибра-

dB(A) 2 Ниво на звукова мощ- ност L

dB(A) 85 EC Декларация за съответствие Продукт: Търкаща изсмукваща ма-
