РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UniversalPump 18V BOSCH

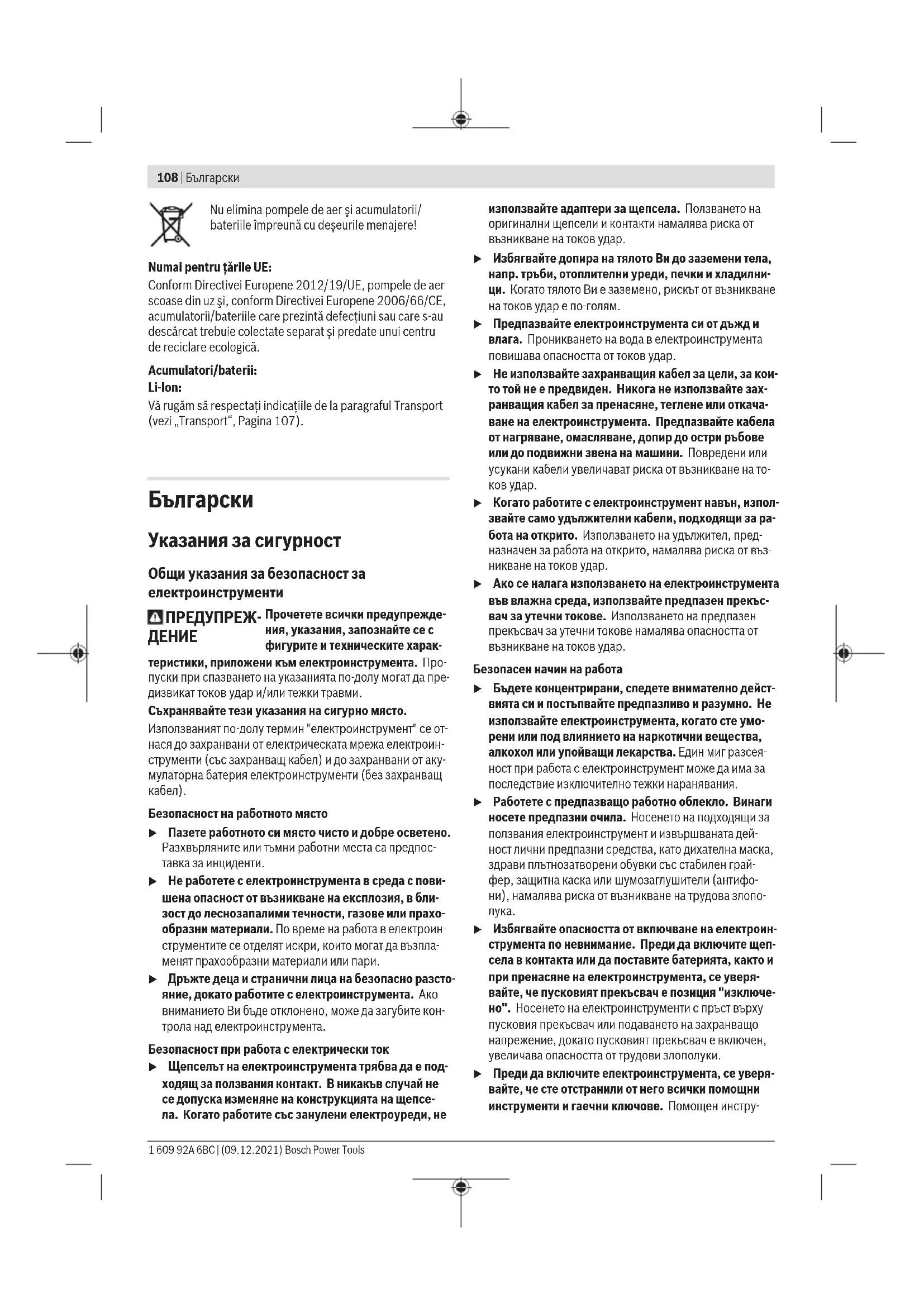

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- 1 609 92A 6BC | (09.12.2021) Bosch Power ToolsБългарски | 109 мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- Bosch Power Tools 1 609 92A 6BC | (09.12.2021)110 | Български турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. Указания за безопасност за въздушни помпи При използването на въздушната помпа внимавайте да не превишавате допусти- мото налягане на надуваемия продукт. Продуктът може да се пръсне или да се спука и може да Ви нарани. Маркучът и металните части на адаптера могат да прегреят при по-дълга работа. При по-дълга работа планирайте почивки и оставяйте частите да се охлаждат. u Не оставяйте въздушната помпа без надзор.u Проверете след напомпването налягането на Ва- шия продукт с калибриран измервателен уред. Грешното налягане може да достигне до опасни ситуа- ции, напр. до друго поведение на пътя на Вашия авто-

u Не позволявайте на деца да използват въздушната помпа. Не насочвайте маркуча, респ. въздушната струя към устата, ушите или очите на хора или жи- вотни и не издухвайте прах или други частици към хора и животни. Това може да предизвика наранява-

u Не продължавайте да използвате въздушната пом- па след като индикаторът или други части са дали дефект. Допустимото налягане на надувания продукт може да се превиши и да доведе до опасни ситуации. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в про- дукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Въздушната помпа е предназначена за напомпване на ве- лосипедни, мотоциклетни и автомобилни гуми, както и на малки надуваеми играчки и артикули за спорт и плаж. Не е подходяща за напомпване на продукти с голям обем (напр. въздушни дюшеци). Въздушната помпа е предназначена само за ползване в домашни условия. Изобразени елементи Номерирането на изобразените компоненти се отнася до фигурата на въздушната помпа на графичната страница. (1)

(2) Индикатор за акумулаторната батерия (3) Бутон за отключване на акумулаторната батерия

(5) Пусков прекъсвач (6) Блокаж за включване (7) Капак на отделението за съхранение на пристав-

(8) Държач на маркуча (9) Захващане на маркуча (10)

(11) Работна лампа (12) Обемен адаптер (13) Вентилен адаптер (14) Игла за топки (15) Застопоряване отделение за съхранение

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. 1 609 92A 6BC | (09.12.2021) Bosch Power ToolsБългарски | 111 Технически данни Акумулаторна въздушна

UniversalPump 18V Каталожен номер 3603J471.. Номинално напрежение V= 18 Макс. обем на прекарване l/min 30 Макс. налягане bar 10,3 psi 150 Тегло съгласно EPTA-Proce- dure01:2014

kg 1,5(1,5Ah)– 1,8(6,0Ah) Препоръчителна температура на околната среда при зареж-

°C 0…+35 Разрешена температура на околната среда при работа и при складиране °C –10…+40 Препоръчителни акумулатор-

PBA 18V...W-. Препоръчителни зарядни уст-

AL 18... A) в зависимост от използваната акумулаторна батерия B) Следните зарядни устройства не са съвместими с акумула- торната батерия РВА: AL 1814 CV, AL 1820 CV, AL 1860 CV Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласноEN62841‑1. Равнището А на генерирания от електроинструмента зву- ков натиск обикновено възлиза на78dB(A). Неопределе- ностK=3dB. Равнището на шум при работа може да пре- виши посочените стойности. Работете с шумозаглуши-

Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноEN62841‑1:

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

Акумулаторна батерия Bosch продава акумулаторни инструменти и без акумула- торна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна бате- рия, можете да научите от опаковката. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба. u След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде

Поставяне на акумулаторната батерия Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване. Изваждане на акумулаторната батерия За изваждане на акумулаторната батерия натиснете буто- на за освобождаване и издърпайте акумулаторната бате- рия. При това не прилагайте сила. Индикатор за акумулаторната батерия Индикаторът за състоянието на акумулаторната батерия показва при наполовина или напълно натиснат пусков прекъсвач за няколко секунди състоянието на зареждане на акумулаторната батерия. Светодиод Капацитетs Непрекъснато светене 3×зелено 75–100% Непрекъснато светене 2×зелено 40–75% Непрекъснато светене 1×зелено 15–40% бавно мигане 1×зелено 0–15% 3-те светодиода на индикатора за състоянието на зареж- дане и осветлението на манометъра мигат едновременно, ако температурата на акумулаторните батерии е извън Bosch Power Tools 1 609 92A 6BC | (09.12.2021)112 | Български работния температурен интервал и/или се е задействала защитата срещу претоварване. Указания за оптимална работа с акумулаторната батерия Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Монтиране и работа Изберете подходящия адаптер за целта на употреба: – Вентилен адаптер(13): напр. за много вентили на ве-

– Игла за топки(14): напр. за футболни топки, – Обемен адаптер(12): за малки артикули за плаж или спорт, напр. водна топка. За обичайните автомобилни вентили (частично използва- ни и при велосипедите) не е нужен адаптер. Натиснете застопоряването на отделението за съхранение(15) навътре, отворете капака(7) на отделе- нието за съхранение на приставката и извадете подходя- щия адаптер. Ако има, свалете капачето на вентила на предмета, който ще се надува. Намотаване и развиване(10) на маркучa (вж.фиг.A): – Развийте маркуча(10) като го разхлабите от захваща- нията (9). – Следете при намотаването на маркуча(10) за това, той да се задържа от захващанията(9). Свързване на въздушната помпа към вентила (вж.фиг.B): – Вентилен адаптер(13): Първо завийте адаптера върху вентила. След това завийте адаптера до упор в маркуча(10). – Игла за топки(14) и обемен адаптер(12): Първо за- вийте адаптера до упор в маркуча(10). Завийте след това маркуча(10) с адаптера във вентила. – Ако не е нужен адаптер, завийте маркуча(10) върху

Актуалното налягане (bar/psi) на свързания предмет се показва върху манометъра(1). Напомпване: – Натиснете блокажа за включване(6) в посока наля- во (вж. фиг.C). – Натиснете пусковия прекъсвач(5), за да включите въздушната помпа и да стартирате процеса на напомп- ване. Едновременно се включва работната лампа(11) и осветлението на манометъра. Не гледайте непосредствено в работната лампа, можете да се заслепите. – Ако желаното налягане се покаже на манометъра(1), отпуснете пусковия прекъсвач(5). Работната лампа(11) и осветлението на манометъра угасват и въздушната помпа се изключва. – Отключете пусковия прекъсвач след края на работата, като натиснете блокажа за включване(6) в посока надясно (вж. фиг.C). Указание: Прекъсвайте по-дългите процеси на напомпва- не след около 5мин. и оставяйте маркуча и металните части на адаптера да се охладят за минимум 5мин. Поддържане и сервиз Поддържане и почистване u Преди всякакви дейности по въздушната помпа (напр. поддръжка, смяна на инструмент и др.), как- то и при транспорт и съхранение изваждайте акуму- латорната батерия от въздушната помпа. Съществу- ва опасност от нараняване при задействане на пуско- вия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте въздушната помпа и вентилационните отво-

Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат 1 609 92A 6BC | (09.12.2021) Bosch Power ToolsМакедонски | 113 транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

С оглед опазване на природата въздушните помпи, акумулаторните батерии, принадлеж- ностите и опаковките трябва да се предават за оползотворяване на съдържащите се в тях

Не изхвърляйте въздушните помпи и акуму- латорните батерии/батериите при битовите

Само за страни отЕС: Съгласно Европейската директива 2012/19/ЕС вече не- използваемите въздушни помпи, а съгласно Европейска- та директива 2006/66/ЕО дефектните или изразходвани акумулаторни батерии/батерии трябва да се събират раз- делно и да се предават за екологично рециклиране. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница112).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторна въздушна помпа Каталожен номер
