РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ G2500P HUSQVARNA

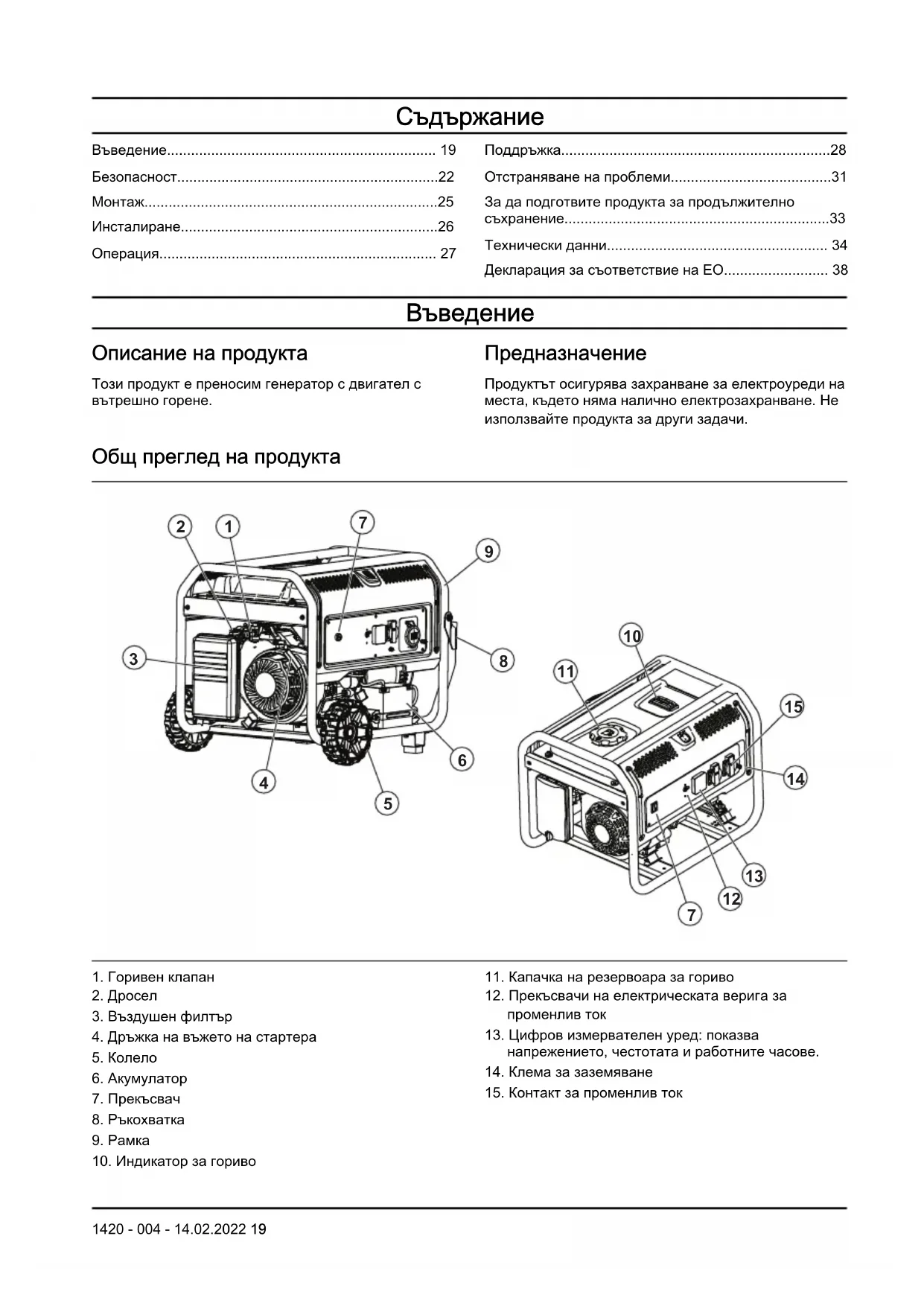

Описание на продукта Този продукт е преносим генератор с двигател с вътрешно горене. Предназначение Продуктът осигурява захранване за електроуреди на места, където няма налично електрозахранване. Не използвайте продукта за други задачи. Общ преглед на продукта

4. Дръжка на въжето на стартера

12. Прекъсвачи на електрическата верига за

напрежението, честотата и работните часове.

14. Клема за заземяване

15. Контакт за променлив ток

1420 - 004 - 14.02.2022 19Клема за 12 V постоянен ток Клемата за 12 V постоянен ток е източник на захранване за уреди, работещи с 12 V прав ток. Цифров измервателен уред: показва напрежението, честотата и работните часове. Индикаторът показва напрежението, честотата и общото време на работа на продукта.

Контакти за променлив ток Продуктът има няколко контакта за променлив ток за подаване на енергия към инструменти и оборудване. Контактите за променлив ток са различни за различните пазари. ЕС, 1-фазен, 50 Hz A: 2-полюсен контакт, 230 V. B: 3-полюсен контакт, 32 A 230 V. A B САЩ, 1-фазен, 60 Hz A: 3-полюсен двоен контакт, 120 V. B: 4-полюсен контакт със заключване със завъртане, 30 A 120/240 V. C: 4-полюсен контакт, 50 A 120/240 V. A B C САЩ, 3-фазен, 60 Hz A: 3-полюсен двоен контакт, 110 V. B: 5-полюсен контакт, 3-фазен, 127/220 V.

Китай, 1-фазен, 50 Hz A: 3-полюсен контакт със завъртане със заключване, 230 V.

1420 - 004 - 14.02.2022Символи върху машината ПРЕДУПРЕЖДЕНИЕ! Внимавайте и използвайте продукта правилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други хора. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате този продукт. Риск от пожар или експлозия. Риск от отравяне с въглероден оксид. Не работете с продукта в зони с недостатъчен въздушен поток. Опасност от електрически удар. Опасност от изгаряне. Добавете масло. Добавете гориво. Отворете горивния клапан. Поставете прекъсвача в положение

Поставете смукача в положение ИЗКЛ. Поставете смукача в положение ВКЛ. Дръпнете дръжката на стартерното

Свържете електроуредите. Разкачете електроуредите. Затворете горивния клапан. Шумови емисии към околната среда съгласно Европейска директива 2000/14/ЕО и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказващи влияние на околната среда (контрол на шума)". Данните за шумови емисии могат да бъдат намерени на етикета на машината и в главата „Технически характеристики“. Не използвайте продукта на закрито. Използвайте продукта на открито. Дръжте продук- та далече от прозорци, врати или отвори. Поставете смукача в по- ложение ВКЛ. и изчакай- те 50 секунди. Поставете смукача в по- ложение ИЗКЛ. и изча- кайте 50 секунди. Изчакайте 30 секунди и поставете прекъсвача на позиция ИЗКЛ. 1420 - 004 - 14.02.2022 21Типова табелка

Prod. year 0000 Serial No. Product Article No. Model Weight Rated current Max Power COP Power Voltage Rated Frequency Power factor Performance class Quality class Protection class Low-power generating setHusqvarna ABSE-561 82 HuskvarnaSweden Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете следващите предупредителни инструкции, преди да използвате продукта.

• Преди да пристъпите към работа, прочетете и разберете инструкцията за експлоатация и знаците за безопасност върху продукта. Вие сте отговорни за Вашата безопасност и за безопасността на другите.

• Спазвайте инструкциите в тази инструкция за експлоатация.

• Не е възможно да се отправи предупреждение за всяка възможна ситуация по време на работата и техническото обслужване на този продукт. Винаги бъдете внимателни и подхождайте

Безопасност при работа с гориво ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете следващите предупредителни указания, преди да използвате продукта.

• Бензинът е много лесно запалим и изпаренията му създават опасност от експлозия. Не допускайте пушене, открит пламък, искри или топлина в близост, когато боравите с бензин.

• Никога не добавяйте гориво, докато продуктът работи или е горещ. Оставете двигателя да се охлади напълно, преди да добавите гориво.

• Никога не зареждайте резервоара за гориво на

• Спазвайте всички закони, регулиращи съхранението и боравенето с бензин.

• Не препълвайте резервоара за гориво. Винаги оставяйте място за разширяване на горивото. Ако резервоарът за гориво е препълнен, горивото може да прелее върху горещия двигател и да причини пожар или експлозия.

• Никога не съхранявайте продукта с гориво в резервоара на място, където бензиновите пари могат да достигнат до открит пламък, искра или контролна светлина (напр. на фурна, бойлер или сушилня за дрехи). Възможно е да възникне

1420 - 004 - 14.02.2022пожар или експлозия. Оставете продукта да се охлади изцяло преди съхранение.

• Избършете веднага разлято гориво или масло. Уверете се, че върху или в близост до продукта няма запалими материали. Поддържайте зоната около продукта чиста, без отпадъци. Оставете разстояние от 5 фута от всички страни, за да осигурите правилна вентилация на продукта.

• Не използвайте продукта, ако свързано с него електрическо устройство прегрява, ако електрическа мощност се губи или ако се наблюдава пламък или дим, докато продуктът

• Винаги дръжте пожарогасител близо до продукта.

• Избягвайте разливането на гориво върху горещ

• Не пушете и не палете цигари близо до продукта или горивото.

• Източвайте горивото в одобрен контейнер на открито, далече от открит пламък. Уверете се, че двигателят е хладен. Безопасност относно отработените

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете следващите предупредителни указания, преди да използвате продукта.

• Никога не използвайте продукта в затворени зони или на закрито! Никога не използвайте продукта вкъщи, в превозно средство или в частично затворени помещения като гаражи, дори ако вратите и прозорците са отворени! Използвайте продукта само на открито, далече от отворени прозорци, врати, вентилационни отвори и на място, в което няма да се натрупат смъртоносни отработени газове.

• Отработените газове на двигателя съдържат въглероден окис, който не можете да видите или помиришете. Ако се вдиша в достатъчна концентрация, този отровен газ може да причини безсъзнание или дори смърт.

• Достатъчният и безпрепятствен поток на въздух за охлаждане и вентилиране е от решаващо значение за правилната работа на продукта. Не изменяйте инсталацията и не допускайте дори частично блокиране на предвидената вентилация, тъй като това може сериозно да повлияе на безопасната работа на продукта. С продукта трябва да се работи на открито.

• В помещенията винаги трябва да имате работеща с батерия аларма за въглероден окис, инсталирана съгласно инструкциите на производителя.

• Ако започнете да се чувствате зле, замаяни или слаби след като продуктът е работил, незабавно се преместете на чист въздух. Отидете на лекар, тъй като е възможно да имате отравяне с въглероден окис. Електрическа безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете следващите предупредителни указания, преди да използвате продукта.

• По време на работа продуктът произвежда опасно високо напрежение. Докато продуктът работи, избягвайте контакт с голи проводници, клеми, връзки и т.н., дори и с оборудването, свързано към продукта. Уверете се, че са поставени всички подходящи капаци, предпазители и прегради, преди да работите с

• Никога не боравете с електрически кабел или устройство, ако стоите във вода, ако сте боси или ако ръцете или краката Ви са мокри. Може да възникне опасен електрически удар.

• Някои държави могат да изискват рамката и външните електропроводими части на продукта да бъдат правилно свързани към одобрено заземяване. В някои държави може също да се изисква правилно заземяване на продукта. Консултирайте се с местен електротехник за изискванията за заземяване в района.

• Използвайте диференциалнотокова защита (GFCI) във всяка влажна или силнопроводима зона (като метални настилки или стоманени конструкции).

• Не използвайте с продукта износени, оголени, протрити или повредени по друг начин електрически кабели.

• В случай на злополука, причинена от електрически удар, незабавно изключете източника на електрическа енергия. Ако това не е възможно, опитайте се да освободите жертвата от проводника под напрежение. Избягвайте директния контакт с жертвата. Използвайте непроводящ предмет, като въже или дъска, за да освободите жертвата от проводника под напрежение. Ако жертвата е в безсъзнание, окажете първа помощ и незабавно потърсете медицинска помощ. Инструкции за безопасност за

и разберете следващите предупредителни указания, преди да използвате продукта.

• Използвайте продукта само на равни повърхности и там, където той няма да бъде изложен на прекомерна влага, мръсотия, прах или корозивни изпарения. 1420 - 004 - 14.02.2022 23• Дръжте ръцете, краката, дрехите си и т.н. далече от задвижващите ремъци, вентилаторите и другите движещи се части. Никога не сваляйте предпазител или щит на вентилатора, докато устройството работи.

• Определени части на генератора стават изключително горещи по време на работа. Стойте далече от генератора, докато се охлади, за да избегнете тежки изгаряния.

• Не използвайте продукта при дъжд.

• Не променяйте конструкцията на продукта и органите за управление, защото може да се създадат опасни условия на работа.

• Никога не стартирайте и не спирайте продукта, ако към контактите има свързани електроуреди и ако свързаните устройства са включени. Стартирайте двигателя и го оставете да се стабилизира, преди да свържете електроуредите. Изключете всички електроуреди, преди да изключите генератора.

• Когато работите с това оборудване, бъдете внимателни през цялото време. Никога не работете с оборудването, когато сте уморени физически или психически.

• Никога не стъпвайте върху продукта или някоя негова част. Стъпването върху продукта може да окаже натиск върху някои части, да ги счупи и да създаде опасни условия на работа поради изтичане на отработени газове, гориво, масло и

• Уверете се, че познавате всички органи за управление и настройки преди работа.

• Не претоварвайте продукта. Не претоварвайте също отделните контакти на панела. Тези контакти са защитени с прекъсвачи на електрическата верига срещу претоварване. Ако силата на тока на някой прекъсвач на електрическата верига се превиши, този прекъсвач се отваря и провеждането на електрически ток към този контакт се губи.

• Никога не стартирайте и не спирайте двигателя, когато електрически устройства са свързани към контактите и са включени. Приспособления за безопасност на

следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.

• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna.

Използвайте превключвателя, за да стартирате и спирате двигателя.

Прекъсвачи на електрическа верига Прекъсвачите на електрическата верига предотвратяват претоварването на продукта. Информация за номиналната стойност на всеки прекъсвач на електрическа верига е посочена близо

Клема за заземяване Клемата за заземяване гарантира, че продуктът е правилно заземен. Преди всяко използване към клемата за заземяване трябва да бъде свързан заземяващ проводник.

1420 - 004 - 14.02.2022Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Преди да пристъпите към техническо обслужване на продукта, прочетете и разберете следващите предупредителни инструкции.

• От съображения за безопасност производителят препоръчва поддръжката на това оборудване да се извършва от упълномощен дистрибутор. Редовно проверявайте генератора и се свързвайте с най-близкия упълномощен дистрибутор за части, които се нуждаят от ремонт или подмяна.

• Този продукт е снабден със заглушител, който има искрогасител. Искрогасителят трябва да се поддържа в ефективно работно състояние от собственика/оператора.

• Изпускателната система за отработени газове трябва да се поддържа правилно. Не правете нищо, което може да наруши безопасността на изпускателната система за отработени газове или да я направи несъответстваща на местните правила и/или стандарти.

• Преди да извършите техническа поддръжка на продукта, изключете предназначения за запалване на двигателя акумулатор (ако има такъв), за да предотвратите случайно стартиране. Най-напред изключете кабела от клемата на акумулатора, обозначена като отрицателна, с NEG или (–). Свързвайте обратно този кабел последен.

• Всеки опит за развъртане или стартиране на двигателя преди правилната му поддръжка с препоръчаното масло може да доведе до повреда на двигателя.

• Когато работите върху продукта, винаги изключвайте лулата на запалителната свещ от запалителната свещ и дръжте капачката на запалителната свещ далеч от свещта.

• Горещото масло може да причини изгаряния. Оставете двигателя да се охлади преди да източите маслото. Избягвайте продължително или многократно излагане на кожата си на използвано масло. Измийте добре изложените места със сапун.

• Гаранцията на продукта не покрива елементи, които са били обект на злоупотреба или небрежност от страна на оператора. За да бъде изпълнена гаранцията напълно, операторът трябва да поддържа продукта според инструкциите в това ръководство на оператора.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да монтирате продукта. 1420 - 004 - 14.02.2022 25За сглобяване на комплекта от принадлежности (G5500P, G8500P)

1. Научете частите на комплекта от

илюстрациите. a) Монтиране на колелата:

b) Монтиране на дръжката:

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да монтирате продукта. Заземяване на продукта ПРЕДУПРЕЖДЕНИЕ: Продуктът трябва да бъде заземен от човек с добър опит и познания в областта на електричеството. На някои места инсталацията трябва да се извърши от 26 1420 - 004 - 14.02.2022одобрен електротехник. Съблюдавайтеместните разпоредби.1. Поставете заземяващ прът на дълбочина поне 24инча в земята. ПРЕДУПРЕЖДЕНИЕ: Заземяващият прът трябва да бъде отмесинг или мед.2. Свържете 2,5 mm заземяващ кабел междуклемата за заземяване на контролното табло изаземяващия прът. Забележка: Заземяващият кабел и заземяващият прът не се доставят с продукта. За свързване на продукта към електрическата система на сграда ПРЕДУПРЕЖДЕНИЕ: Продуктът трябва да бъде заземен от човек сдобър опит и познания в областтана електричеството. На някои местаинсталацията трябва да се извърши отодобрен електротехник. Съблюдавайтеместните разпоредби.• Използвайте ръчен трансферен превключвателза свързване на продукта към електрическасистема.• Уверете се, че извършвате процедурата всъответствие с всички национални и местниразпоредби.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкцииза безопасност преди използване напродукта. За наливане на гориво Използвайте безоловен бензин. Не използвайтебензин с повече от 10% етанол и не използвайтебензин E85. ВНИМАНИЕ: Не смесвайте бензина с масло.1. Спрете двигателя и оставете продукта даизстине. Направете справка с

продукта на страница 28

2. Уверете се, че продуктът е поставен върху равнаповърхност и на място с добър въздушен поток.3. Отстранете капачката на резервоара за гориво.4. Внимателно напълнете резервоара за гориво (А).Пълнете с гориво (B) до маркировката (C). A B

5. Почистете продукта от разлятото гориво.

Разлятото горивопредставлява опасност от пожар иможе да навреди на околната среда. За стартиране на продукта 1. Изключете всички електроуреди от контактите наразпределителното табло.2. Уверете се, че продуктът е върху равнаповърхност.3. Отворете горивния клапан.4. Поставете прекъсвача (A) на позиция ВКЛ.

5. Поставете смукача в положение ИЗКЛ.6. Издърпайте бавно дръжката на въжето настартера, докато усетите съпротивление.7. Издърпайте бързо и силно ръкохватката навъжето на стартера, докато двигателят стартира.8. За електрически старт направете стъпките, коитоследват.1420 - 004 - 14.02.2022 27a) Натиснете и задръжте ключа за ВКЛ./ИЗКЛ./ СТАРТ в положение за стартиране. b) Когато двигателят стартира, преместете ключа за ВКЛ./ИЗКЛ./СТАРТ на положение

9. Преместете смукача на положение ½ "задействан

10. Когато двигателят заработи гладко, поставете

смукача на положение ВКЛ. Забележка: За G1300P положенията за ВКЛ. и ИЗКЛ. на смукача са в противоположна

За свързване на електроуреди ПРЕДУПРЕЖДЕНИЕ:

свързвайте 240 (230) V уреди към контакти за 120 (110) V. Не свързвайте 3-фазни електроуреди към 1-фазен продукт. Не свързвайте електроуреди за 50 Hz към продукт за 60 Hz.

1. Стартирайте двигателя и го оставете за няколко

стартиране на продукта на страница 27

2. Свържете и включете електроуредите.

3. Уверете се, че продуктът не се претоварва.

Направете справка с За предотвратяване на претоварване на продукта на страница 28

За предотвратяване на претоварване на продукта Претоварването на продукта може да причини повреда на него и на свързаните електрически устройства. За предотвратяване на претоварване на продукта изпълнете стъпките, които следват.

• Направете сбор от общата мощност във ватове на всички електрически устройства, които ще бъдат свързани едновременно. ВНИМАНИЕ: Общата мощност не трябва да е по-голяма от капацитета за мощност на продукта.

• Номиналната мощност във ватове (W) за светлини може да се използва от електрически крушки. Номиналната мощност за инструменти, оборудване и двигатели може да се види на етикета на устройството.

• Ако за продукта, инструмента или оборудването няма спомената мощност във ватове (W), умножете напрежението във волтовете (V) по номиналната стойност на тока в ампери (A).

• Винаги свързвайте към продукта най-напред електрическите устройства с най-висока стартова мощност. След това добавете мощността на всички други свързани електроуреди. Спиране на продукта

1. Спрете и изключете всички електроуреди от

контактите на разпределителното табло. ПРЕДУПРЕЖДЕНИЕ:

спирайте двигателя, ако електроуредите са включени и свързани към продукта.

2. Оставете двигателя да работи без товар за 30

3. Поставете прекъсвача на позиция ИЗКЛ.

4. Затворете горивния клапан.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата с инструкции за безопасност, преди да започнете техническо обслужване на продукта. График за техническо обслужване

• Почиствайте по-редовно, ако продуктът се използва в условия с повече прах. ** Техническата поддръжка трябва да се извършва от одобрен сервизен дистрибутор. 28 1420 - 004 - 14.02.2022Поддръжка Всекид-

Интервал на техническо обслужване в часове На 20

Почистете продукта. X Проверка на нивото на моторното масло. X Проверете въздушния филтър. X Почистете въздушния филтър. X Проверете контейнера за отлагания. X Сменете моторното масло. X* Почистете или сменете въздушния филтър. X* Проверете и почистете запалителната свещ. X Проверете оборотите на празния ход. Ако е необходимо, регулирайте оборотите на празния

X** Проверете хлабината на клапаните. Ако е нео- бходимо, регулирайте хлабината на клапаните. X** Почистете резервоара за гориво, цедката за го- риво и карбуратора. X** Почистете камерата на горенето. X** Сменете горивопроводите, ако е необходимо. X** За почистване на продукта ВНИМАНИЕ: Не използвайте вода за почистване на продукта. Водата може да повреди продукта.

• Използвайте влажна кърпа за почистване на външните повърхности на продукта.

• Използвайте мека четка, за да премахнете замърсяванията и маслото.

• Използвайте прахосмукачка за отстраняване на замърсявания без примеси, както и нежелани материали от продукта.

• Използвайте въздух под налягане, за да отстраните замърсяванията от ребрата за охлаждане и други отвори на продукта. ВНИМАНИЕ: Налягането на въздуха под налягане не трябва да е по-голямо от 25 psi. За проверка на нивото на моторното

ВНИМАНИЕ: Не работете с продукта при ниско ниво на моторното масло. Това може да доведе до повреждане на двигателя. ВНИМАНИЕ: Използвайте двигателно масло от клас SJ, SL или по-висок клас спрямо Американския петролен институт (API). Не използвайте специални добавки. Изберете вискозитет, който е подходящ за температурата на околната среда. Вижте илюстрацията по-

1. Спрете напълно продукта и се уверете, че

продуктът се намира върху равна повърхност.

4. Почистете маслото от мерителната пръчка.

5. Поставете обратно мерителната пръчка докрай в

резервоара за масло.

6. Извадете мерителната пръчка.

7. Вижте колко е нивото на моторното масло на

8. Ако нивото на моторното масло е ниско, пълнете

с моторно масло, докато достигне маркировката (A) на мерителната пръчка. Вижте

данни на страница 34 за вместимостта на резервоара за масло. A A

9. Проверете отново нивото на моторното масло.

10. Поставете капачката на резервоара за масло и

мерителната пръчка. За смяна на моторното масло

Източвайте моторното масло, когато двигателят е топъл. Топлото моторно масло се източва по-бързо. ПРЕДУПРЕЖДЕНИЕ: Моторното масло става много горещо и може да причини изгаряния. Оставете двигателя да изстине, преди да източите

1. Почистете зоната около изпускателната пробка

2. Поставете подходящ съд за гориво под отвора за

3. Отстранете изпускателната пробка за масло и

капачката на резервоара за масло (B).

4. Източете моторното масло в съда.

5. Поставете изпускателната пробка за масло и я

6. Напълнете моторно масло. Направете справка с

За проверка на нивото на моторното масло на страница 29

8. Предайте за рециклиране използваното моторно

масло в одобрено място за изхвърляне. За смяна на запалителна свещ Подменяйте запалителната свещ веднъж годишно.

1. Спрете двигателя.

2. Отстранете лулата на запалителната свещ от

3. Почистете зоната около запалителната свещ и

извадете свещта от цилиндъра.

4. Регулирайте разстоянието между електродите.

Направете справка с Технически данни на страница 34

5. Инсталирайте нова запалителна свещ. Затегнете

до въртящ момент от 15 ft/lbs.

Проверявайте и почиствайте искрогасителната мрежа веднъж годишно или по-често, ако е необходимо. ПРЕДУПРЕЖДЕНИЕ: В някои зони и условия трябва да използвате искрогасителна мрежа, за да предотвратите риска от пожар. Съблюдавайте местните разпоредби.

1. Извадете скобата (A) и искрогасителната мрежа

2. Почистете искрогасителната мрежа с

разтворител, наличен на пазара.

3. Прегледайте искрогасителната мрежа

за износване и повреди. Подменете искрогасителната мрежа, ако е необходимо.

Не използвайте продукт с повредена искрогасителна

За да проверите въздушния филтър

1. Отстранете регулатора (А) и капака на

въздушния филтър (B).

2. Свалете въздушния филтър (C).

3. Почистете въздушния филтър и капака на

въздушния филтър със сапунена вода.

4. Оставете въздушния филтър и капака на

въздушния филтър да изсъхнат.

5. Монтирайте въздушния филтър, капака на

въздушния филтър и регулатора. Отстраняване на проблеми График за отстраняване на проблеми Проблем Причина Решение Двигателят спира, когато товарът е прекалено голям. Въздушният филтър не е чист. Почистете или сменете въздушния

Двигателят не е топъл. Оставете двигателя да се загрее преди работа. 1420 - 004 - 14.02.2022 31Проблем Причина Решение Двигателят не успява да запали. Запалителната свещ е разхлабена. Проверете свързването на провод-

Неправилно разстояние между електродите. Подменете лулата на запалител-

Лулата на запалителната свещ е

Подменете лулата на запалител-

Бензин с изтекъл срок на годност или ниско качество. Наливане на гориво. Неправилна компресия. Регулирайте компресията. Двигателят спира внезапно. Нивото на моторното масло е ни-

Напълнете моторно масло. Резервоарът за гориво е празен или има нискокачествен бензин. Наливане на гориво. Дефектна капачка на резервоара

Подменете капачката на резервоа- ра за гориво. Дефектен магнит. Обърнете се към одобрен серви- зен търговец. Лулата на запалителната свещ не е поставена правилно. Поставете лулата на запалителна-

Възниква чукане в двигателя. Бензин с изтекъл срок на годност или ниско качество. Наливане на гориво. Претоварване на двигателя. Направете справка с

вратяване на претоварване на продукта на страница 28

Механичен проблем. Обърнете се към одобрен серви- зен търговец. Появява се запалване от заглуши-

Бензин с ниско качество. Наливане на гориво. Двигателят е прекалено студен. Използвайте гориво за студени ус- ловия и добавки в маслото. Входният клапан е блокиран или двигателят е твърде горещ. Обърнете се към одобрен серви- зен търговец. Неправилна синхронизация на за-

Проверете синхронизацията на за-

32 1420 - 004 - 14.02.2022Проблем Причина Решение Продуктът няма мощност. Продуктът не е свързан към елек- трическия източник. Спрете продукта и го разкачете. Свържете продукта и го стартирай-

Прекъсвачът на електрическата верига се е задействал. Спрете продукта и го разкаче- те. Рестартирайте прекъсвача на електрическата верига. Свържете продукта и го стартирайте отново. Контактът е включен. Спрете продукта и го разкачете. Извършете тест на контакта. Ако контактът не е повреден, старти- райте и свържете продукта отново. Необходимо е сервизно обслужва-

Обърнете се към одобрен серви- зен търговец. Продуктът не работи правилно. Проблем с електрическо устрой-

Разкачете електрическото устрой- ство. Обърнете се към одобрен сервизен търговец. В продукта има прекалено голям

Намалете количеството електриче- ски устройства, свързани към про-

ВНИМАНИЕ: Ако проблемът остава, тогава говорете с одобрен сервизен дистрибутор. За да подготвите продукта за продължително съхранение Извършете следните стъпките, ако продуктът ще се съхранява за повече от 30 дни. Следната процедура предотвратява проблеми с горивната система.

1. Добавете стабилизатор към горивото.

Стабилизаторът на горивото трябва да бъде съгласно препоръката на производителя.

2. Работете с продукта за 10 – 15 минути.

3. Оставете двигателя да изстине и източете

резервоара за гориво. ВНИМАНИЕ: Не оставяйте гориво за продължително съхранение. Изхвърлете бензин, който не е чист.

4. Стартирайте двигателя и го оставете да работи,

докато се използва цялото гориво и продуктът

5. Оставете двигателя да изстине и сменете

6. Отстранете лулата на запалителната свещ и

налейте ½ oz/15 ml моторно масло в цилиндъра.

7. Поставете кърпа върху отвора за запалителната

8. Дръпнете дръжката на въжето за стартиране 5

пъти, за да се смажат частите на двигателя.

9. Монтирайте и затегнете запалителната свещ.

ПРЕДУПРЕЖДЕНИЕ: Не монтирайте лулата на запалителната

11. Поставете продукта на чисто и сухо място на

12. Поставете капак върху продукта за защита.

ПРЕДУПРЕЖДЕНИЕ: Не поставяйте капак върху продукта, докато е топъл. 1420 - 004 - 14.02.2022 33Технически данни Технически характеристики Husqvarna G1300P Husqvarna G1300P Husqvarna G2500P Husqvarna G2500P Husqvarna G3200P Работен обем на двигателя, cc 98,5 98,5 196 196 212

Фаза 1 1 1 1 1 Нетно тегло, kg 28,0 28,0 43,0 43,0 49,0 Брутно тегло, kg 29,2 29,2 45,0 45,0 51,0 Размер в опако- вано състояние,

Максималната мощност зависи и се ограничава от фактори, като енергийно съдържание на горивото, температура на околната среда, надморска височина, състояние на двигателя и др. Максималната мощност намалява с около 3,5% на всеки 1000 фута над морското равнище, както и с около 1% за всеки 6°C (10°F) над 16°C (60°F) температура на околната среда. 34 1420 - 004 - 14.02.2022Husqvarna G3200P Husqvarna G5500P Husqvarna G5500P Husqvarna G8500P Husqvarna G8500P Работен обем на двигателя, cc

Фаза 1 1 1 1 1 Нетно тегло, kg 49,0 88,0 88,0 106,4 106,4 Брутно тегло, kg 51,0 91,0 91,0 109,5 109,5 Размер в опако- вано състояние,

Таблица за справка за мощност във

Забележка: Всички стойности са приблизителни. За изискванията за мощност вижте етикета с данни на уреда. Устройство Работна мощност във ватове Допълнителна мощност при стар- тиране във ватове Аварийна ситуация

Максималната мощност зависи и се ограничава от фактори, като енергийно съдържание на горивото, температура на околната среда, надморска височина, състояние на двигателя и др. Максималната мощност намалява с около 3,5% на всеки 1000 фута над морското равнище, както и с около 1% за всеки 6°C (10°F) над 16°C (60°F) температура на околната среда. 1420 - 004 - 14.02.2022 35Устройство Работна мощност във ватове Допълнителна мощност при стар- тиране във ватове Хладилник/фризер 700 1500 Радио 100 0 Място на работа Въздушен компресор – ½ HP 1000 1000 Циркуляр – 10" 1700 1300 Лентова шлифовъчна машина – 3" 1200 1200 Ръчна бормашина – ½" 600 600 Халогенна работна лампа 1000 0 Електрически трион 900 900

AM/FM радио 100 0 Електрическа скара 1700 0 Помпа за напомпване 50 100 - CD/DVD плейър 100 0 Вентилатор за прозорец – 20" 200 200 Кафемашина 600 0 Домакинство Компютър с монитор 800 0 Електрическа сушилня за дрехи 5500 500 Електрическа готварска печка 2100 0 Електрически бойлер 2000 0 Крушка – 100 W 100 0 Микровълнова фурна – 1000 W 1000 200 Помпа за изпомпване на вода – ½

Телевизор 400 0 Перална машина 1100 1100 Помпа за кладенец – ½ HP 1000 1000 Тревна площ и градина Ножици за жив плет 400 400 Водоструйка 1200 1200 Косачка за трева 1200 1200 За оформяне на ръбове 1000 1000 Отопление и охлаждане 36 1420 - 004 - 14.02.2022Устройство Работна мощност във ватове Допълнителна мощност при стар- тиране във ватове Централен климатик – 10 000 BTU 1500 1500 Вентилатор за отопление – ½ HP 900 1400 Уред за отопление 1800 0 Климатик за прозорец – 10 000 BTU

1420 - 004 - 14.02.2022 37Декларация за съответствие на ЕО Декларация за съответствие на ЕО За следното оборудване:

• Сериен №: 1945013770, 1945013793 и нататък потвърждава изпълнението на всички приложими разпоредби на

• Директива относно ограничението на опасни вещества (RoHS) (2011/65/ЕС)

• Директива за електромагнетична съвместимост (2014/30/EС)

• Директивата за емисии на шум от оборудване за използване на открито (2000/14/ЕО + 2005/88/ЕО) и съответствието със следния хармонизиран

• EN ISO 8528-13:2016, EN 61000-6-1:2007; EN 55012:2007+A1 Процедура за оценяване на съответствие: 2000/14/ЕО, изменена от 2005/88/ЕО – анекс VI TÜV Rheinland LGA Products GmbH, нотифициран орган за машинно оборудване (нотифициран под номер 0197), Tillystraße 2 - 90431 Nürnberg, Германия, извърши сертифицирането на шума. За информация относно шумови емисии направете

Технически данни на страница 34

Huskvarna, 10.6.2020 г. Claes Losdal, мениджър "Разработки и Развитие"/"Градински продукти" (oторизиран представител на Husqvarna AB и отговорник за техническата документация).
