GSB 18 VEEC Professional - бормашина BOSCH - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSB 18 VEEC Professional BOSCH

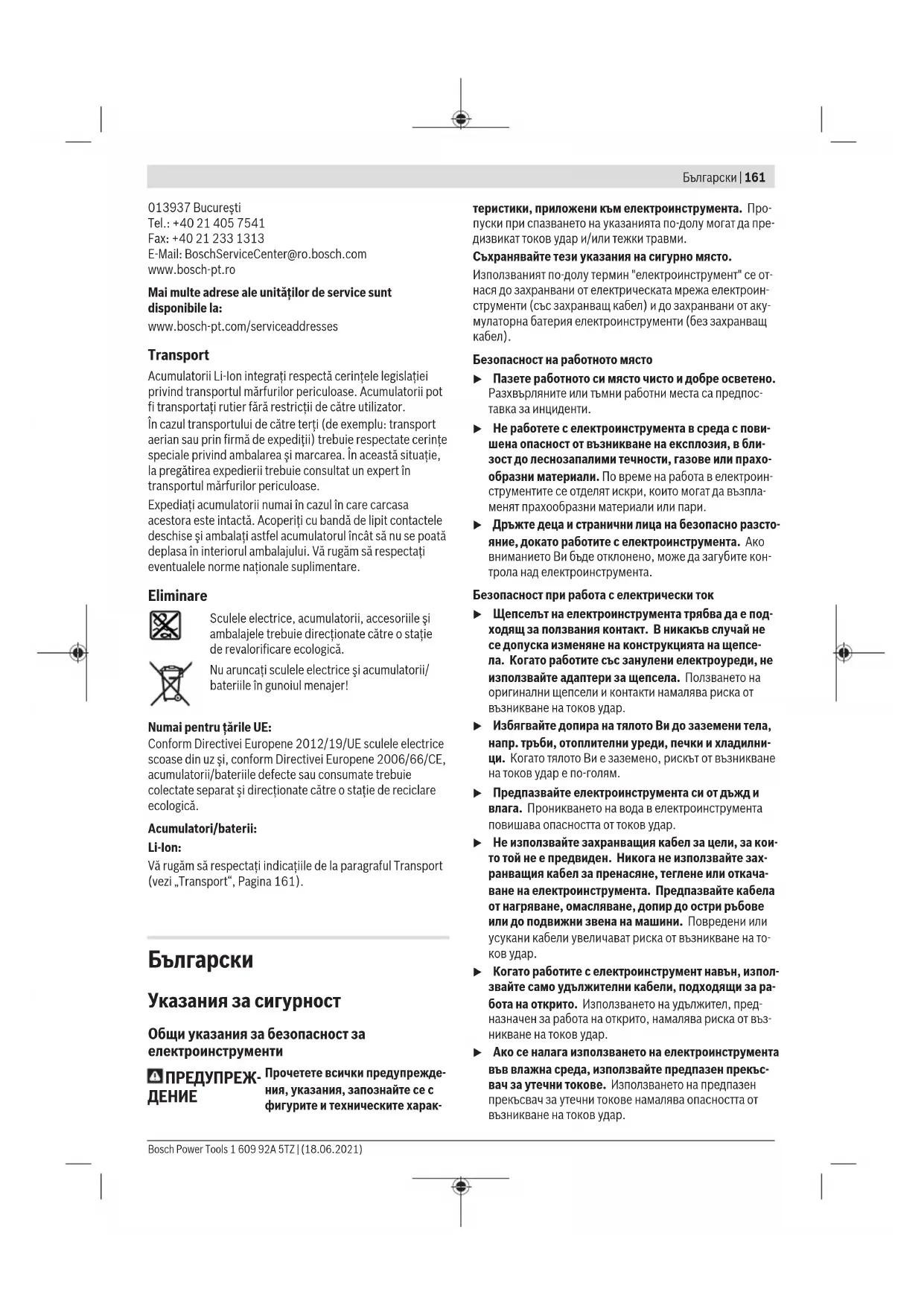

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)162 | Български Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsБългарски | 163 u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. Указания за безопасна работа за бормашини и

Инструкции за безопасност за всякакви дейности u Носете защита за ушите при ударно пробиване. Из- лагането на шум може да причини загуба на слуха. u Използвайте спомагателната дръжка(и). Загубата на контрол може да причини персонално нараняване. u Когато изпълнявате операция, при която съществу- ва опасност работният инструмент или фиксаторите могат да засегнат скрити под повърхността провод- ници под напрежение, допирайте електроинстру- мента само до електролизираните повърхности на ръкохватките. При контакт на режещия инструмент или фиксатора с проводник под напрежение е въз- можно напрежението да се предаде по металните де- тайли на електроинструмента и това да предизвика то-

Инструкции за безопасност при използване на дълги

u Никога не работете при по-висока от максималната скорост за бургията. При по-високи скорости бургия- та може да се огъне, ако й се позволи да се върти сво- бодно без контакт с детайла, а това може да доведе до персонално нараняване. u Винаги стартирайте пробиване при ниски скорости и с върха на бургията в контакт с детайла. При по- високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване. u Прилагайте натиск само по права линия към бурги- ята и не натискайте твърде много.Бургиите могат да се огънат и това да доведе до счупване или загуба на контрол, водещо до персонално нараняване. Допълнителни указания за безопасност u Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат сил- ни реакционни моменти. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)164 | Български u Използвайте акумулаторната батерия само в про- дукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. u Ако работният инструмент се заклини, незабавно изключвайте електроинструмента. Бъдете подгот- вени за големи реакционни моменти, които предиз- викват откат. Работният инструмент блокира, ако електроинструментът се претовари или се заканти в обработвания детайл. u Премествайте превключвателя за предавките, респ. завъртайте превключвателя за режима на ра- бота винаги до упор. В противен случай електроинст- рументът може да бъде повреден. u Преди извършване на каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т.н.), както и при пренасяне и съхраняване, поставяйте превк- лючвателя за посоката на въртене в средна пози- ция. Съществува опасност от нараняване при задейст- ване на пусковия прекъсвач по невнимание. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за завиване и раз- виване на винтове, както и за пробиване в дърво, метал, керамични материали и пластмаси. Акумулаторният уда- рен винтоверт GSB освен това е подходящ и за ударно пробиване в тухли, зидария и каменни материали. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1)

(2) Патронник за бързо захващане (3) Дълбочинен ограничител (4) Допълнителна ръкохватка (Изолирана повърхност за захващане) (5) Междинно звено спомагателна ръкохватка (6) Винт с крилчата глава за регулиране на дълбочин- ния ограничител (7) Пръстен за предварително установяване на въртя-

(8) Превключвател за режима на работа (9) Превключвател за предавките (10) Цветен клип (11) Скоба за окачване на колан (12) Акумулаторна батерия (13) Освобождаващи бутони за акумулаторната бате-

(14) Държач на битове

(15) Работна лампа (16) Индикатор на защитата срещу претоварване (17) Превключвател за посоката на въртене (18) Пусков прекъсвач (19) Ръкохватка (изолирани повърхности)

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Акумулаторен винтоверт GSR 18 VE-EC GSB 18 VE-EC Каталожен номер 3 601 JF1 1.. 3 601 JF1 3.. Номинално напрежение V= 18 18 Обороти на празен ход

– 0–31 500 Въртящ момент твърдо/меко завинтване съгласно ISO 5393 (2017)

Nm 75/47 75/47 Макс. диаметър на пробивания отвор (1./2.предавка) – Зидария mm – 16 1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsБългарски | 165 Акумулаторен винтоверт GSR 18 VE-EC GSB 18 VE-EC – Стомана mm 13 13 – Дърво mm 82 82 Макс. Ø на винтове mm 12 12 Диапазон на захващаните в патронника работни инстру-

1,5–13 1,5–13 Тегло съгласно EPTA-Procedure 01:2014

kg 2,1–3,2 2,2–3,2 препоръчителна температура на околната среда при за-

°C 0...+35 0...+35 разрешена температура на околната среда при работа и при складиране °C –20...+50 –20...+50 препоръчителни акумулаторни батерии GBA18V... ProCORE18V... GBA18V... ProCORE18V... препоръчителни зарядни устройства GAL18... GAX18... GAL36... GAL18... GAX18... GAL36...

Измерено сGBA 18V 1.5Ah иGBA 18V 12Ah. Информация за излъчван шум и вибрации

GSR 18 VE-EC GSB 18 VE-EC

Стойностите на емисии на шум са установени съгласноEN62841-2-1 Равнището на шум при работа може да превиши посочените стойности. РавнищетоА на генерирания шум от електроинструмента обикновено е Равнище на звуковото налягане Мощност на звука НеопределеностK Работете с шумозаглушители! dB(A) dB(A)

Пълните стойности на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноEN62841-2-1:

15,5 1,5 Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре-

Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да

u След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде

Изваждане на акумулаторната батерия Акумулаторната батерия (12) е с две степени на осво- бождаване, с което се предотвратява изпадането й при натискане по невнимание на деблокиращия бутон (13). Когато акумулаторната батерия е поставена в електроин- струмента, се придържа в нужната позиция от пружина. За изваждане на акумулаторната батерия (12) натиснете бутона за освобождаване (13) и издърпайте акумулатор- ната батерия странично от електроинструмента. При това не прилагайте сила. Индикатор за акумулаторната батерия Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулатор- ната батерия. Поради съображения за сигурност провер- ката на степента на зареденост е възможна само когато електроинструментът е в покой. За да видите степента на зареденост на батерията, натис- нете бутона за индикация или . Това е възможно съ- що и при извадена акумулаторна батерия. Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена. Акумулаторна батерия модел GBA 18V... Светодиоди Капацитет Непрекъснато светене 3× зелено 60−100% Непрекъснато светене 2× зелено 30−60% Непрекъснато светене 1× зелено 5−30% Мигаща светлина 1× зелено 0−5% Акумулаторна батерия модел ProCORE18V... Светодиоди Капацитет Непрекъснато светене 5× зелено 80−100 % Непрекъснато светене 4× зелено 60−80 % Непрекъснато светене 3× зелено 40−60 % Непрекъснато светене 2× зелено 20−40 % Непрекъснато светене 1× зелено 5−20 % Мигаща светлина 1× зелено 0−5 % Спомагателна ръкохватка u Използвайте Вашия електроинструмент само с мон- тирана спомагателна ръкохватка (4). u Преди извършване на всякакви дейности се уверя- вайте, че допълнителната ръкохватка е затегната. При загуба на контрол над електроинструмента може да се стигне до травми. Имайте предвид, че спомага- телната ръкохватка се затяга с подходящ за метода на закрепване въртящ момент, закрепвайте я върху елек- троинструмента, така че всяко движение на спомага- телната ръкохватка около или по дължината на пробив- ната ос да е изключено. Монтиране на спомагателната ръкохватка За да отворите спомагателната ръкохватка, завъртете долната част на ръкохватката (4) обратно на часовнико- вата стрелка. Издърпайте назад и задръжте междинното звено на спо- магателната ръкохватка (5) . За да монтирате спомагателната ръкохватка към електро- инструмента, я вкарайте през патронника върху шийката

След това отпуснете междинното звено (5). След това отново затегнете долната ръкохватка на спома- гателната ръкохватка (4). Накланяне на спомагателната ръкохватка Можете да завъртите спомагателната ръкохватка(4) до произволна позиция, за да работите в сигурна и удобна

Завъртете долната част на захвата на спомагателната ръ- кохватка (4) обратно на часовниковата стрелка и завър- 1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsБългарски | 167 тете спомагателната ръкохватка (4) в желаната позиция. След това отново затегнете долната ръкохватка на спома- гателната ръкохватка (4). Настройване на дълбочината на пробиване С дълбочинния ограничител (3) може предварително да се настрои желаната дълбочина на пробиване X. Натиснете бутона за дълбочинния ограничител (6) и пос- тавете ограничителя в гнездото в спомагателната ръкох- ватка (4). Издърпайте дълбочинния ограничител(3) толкова, че разстоянието между върха на свредлото и върха на дъл- бочинния ограничител(3) да е равно на желаната дълбо- чина на пробивания отвор X. Затегнете отново крилчатия винт за регулиране на дълбо- чинния ограничител (6). Смяна на инструмент (вж.фиг.A) u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Разтворете патронника за бързо захващане (2) чрез за- въртане в посока ➊, докато работният инструмент може да бъде поставен. Вкарайте инструмента. Завъртете силно на ръка втулката на патронника за бързо захващане (2) в посоката на въртене ➋. Така патронни- кът автоматично захваща работния инструмент. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента Пускане в експлоатация Поставяне на акумулаторната батерия Указание: Използването на акумулаторни батерии, които не са предназначени за Вашия електроинструмент, може да предизвика неправилното му функциониране или да го повреди. Поставете превключвателя за посоката на въртене (17) в средно положение, за да предотвратите включване по невнимание. Поставете заредената акумулаторна бате- рия (12) в ръкохватката, докато усетите отчетливо прещ- ракване и акумулаторната батерия бъде захваната здраво в ръкохватката. Настройване на посоката на въртене (вж. фиг. B) u Задействайте превключвателя за посоката на вър- тене (17) само когато електроинструментът е в по-

С помощта на превключвателя (17) можете да сменяте посоката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (18). Въртене надясно: За пробиване и завиване на винтове натиснете превключвателя за посоката на въртене (17) до упор наляво. Въртене наляво: За развиване на винтове и гайки натис- нете превключвателя за посоката на въртене(17) надяс- но до упор. Избор на режима на работа

Поставете превключвателя за режима на ра- бота (8) на символа "Пробиване".

Поставете превключвателя за режима на ра- бота (8) на символа "Завинтване". Ударно пробиване (GSB 18 VE-EC) Поставете превключвателя за режима на ра- бота (8) на символа "Ударно пробиване". Предварителен избор на въртящ момент (важи за режим на работа Завиване) С помощта на пръстена за настройка на въртящия момент (7) можете да настроите предварително необходимия въртящ момент на 25 степени. При достигането на избра- ния въртящ момент работният инструмент спира. Механичен редуктор u Задействайте превключвателя за избор на ход (9) само когато електроинструментът е в покой. Iпредавка: Нисък диапазон на скоростта на въртене; при работа със свредла с голям диаметър или при завиване. IIпредавка: Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)168 | Български Висока скорост на въртене; за пробиване със свредла с малък диаметър. Включване и изключване За включване на електроинструмента натиснете и зад- ръжте пусковия прекъсвач (18). Светодиодът (15) свети при частично или напълно натис- нат пусков прекъсвач (18) и при неблагоприятни свет- линни условия подобрява видимостта в зоната на работа. За да изключите електроинструмента, отпуснете пуско- вия прекъсвач (18). Бързо изключване (Kickback Control) u Системата за бързо изключване (Kickback Control) осигурява по-добър контрол над електроинстру- мента и така повишава сигурността на оператора в сравнение с електроинструменти без Kickback Control. При внезапно и непредвидено завъртане на електроинструмента около оста на свредлото електроинструментът се изключва автоматично. Режимът на бързо изключване ще се покаже чрез мигане на LED върху електроинструмента. За повторно включване отпуснете пусковия прекъсвач и отново го натиснете. u Ако функцията Kickback Control е повредена, бор- машината не може да бъде включена. Допускайте ремонтът на електроинструмента да се извършва само от квалифицирани техници и само с използва- не на оригинални резервни части. Регулиране на скоростта на въртене Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач (18). По-лек натиск върху пусковия прекъсвач (18) води до по- ниска скорост на въртене. С увеличаване на натиска на- раства и скоростта на въртене. Температурна защита срещу претоварване При употреба съгласно предназначението електроинст- рументът не може да бъде претоварен. При твърде голя- мо натоварване или при излизане извън допустимия тем- пературен диапазон скоростта на въртене се намалява. Електроинструментът започва да работи с пълни обороти едва след като температурата на акумулаторната батерия достигне допустимия работен диапазон. Задействането на температурната защита се сигнализира чрез светене на светодиода (16) на електроинструмента с червена светлина. Когато светодиодът угасне (16), електроинструментът се е върнал отново в температур- ния интервал за работа на акумулаторната батерия. Указания за работа u Допирайте електроинструмента до винта само кога- то е изключен. Въртящият се работен инструмент мо- же да се изметне. За да демонтирате накрайници за завиване/развиване или универсалното гнездо за накрайници, можете да из- ползвате помощен инструмент. Скоба за окачване на колан С помощта на скобата (11) можете да окачите електроин- струмента напр. на колана си. Така и двете Ви ръце ще са свободни, а електроинструментът ще е винаги лесно дос-

Цветен клип (вж.фиг.D) С помощта на цветния клип (10) можете да поставите ин- дивидуално обозначение на електроинструмента. Поддържане и сервиз Поддържане и почистване u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни. 1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsМакедонски | 169 При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС електроу- редите, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повредени или изха- бени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница168).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторен
