BRUKSANVISNING GSB 18 VEEC Professional BOSCH

Drej muffen til den selvspændende borepatron (2) kraftigt i rotationsretningen ➋ med hånden. Borepatronen låses der- efter automatisk. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Berø- ring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fagfolk. Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)62 | Dansk – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materi- aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Brug Ibrugtagning Isætning af akku Bemærk: Hvis der anvendes akkuer, som ikke er godkendt til dit el-værktøj, kan det resultere i fejlfunktion eller ødelæg- gelse af el-værktøjet. Sæt retningsomskifteren (17) i midten for at forhindre en utilsigtet start. Isæt den opladede akku (12) i grebet, indtil den går mærkbart i indgreb og ligger helt an mod grebet. Indstilling af rotationsretning (se billede B) u Aktivér kun drejeretningsomskifteren (17), når el- værktøjet står stille. Med retningsomskifteren (17) kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt (18) er det- te imidlertid ikke muligt. Højreløb: Ved boring og iskruning af skruer skal du skubbe drejeretningsomskifteren (17) til venstre til anslag. Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren (17) helt mod højre. Indstilling af driftstype Boring Indstil driftstype-valgknappen (8) på symbolet "Boring". Skruning Indstil driftstype-valgknappen (8) på symbolet "Skruning". Slagboring (GSB 18 VE-EC) Indstil driftstype-valgknappen (8) på symbolet "Slagboring". Forvalg af drejningsmoment (gælder for driftstypen "Skruning") Med indstillingsringen til forvalg af drejningsmoment (7) kan du forvælge det nødvendige drejningsmoment i 25trin. Så snart det indstillede drejningsmoment er nået, standser ind- satsværktøjet. Mekanisk gearvalg u Aktivér kun gearvælgeren (9), når elværktøjet står stille. Gear I: Lavt omdrejningstalsområde; til skruning eller til arbejde med stor bordiameter. Gear II: Højt omdrejningstalsområde; til arbejde med små bordiame- tre. Tænd/sluk Til ibrugtagning af el‑værktøjet tryk på start-stop-kontakten (18) og hold den nede. LED'en (15) lyser, når start-stop-kontakten (18) er trykket let eller helt ned, så arbejdsområdet kan lyses op under dår- lige lysforhold. El‑værktøjet slukkes ved at slippe start-stop-kontakten (18) igen. Hurtigfrakobling (Kickback Control) u Hurtigfrakoblingen (Kickback Control) giver en bedre kontrol over el-værktøjet og forøger derved brugerbe- skyttelsen i forhold til el-værktøj uden Kickback Con- trol. Ved pludselig og uforudselig rotation af el-værk- tøjet omkring borets akse slås el-værktøjet fra. Hurtigafbrydelse vises ved, at lysdioden på el-værktøjet blin- ker. For at tage maskinen i brug igen skal du slippe tænd/sluk- knappen og aktivere den igen. u Hvis funktionen Kickback Control er defekt, kan bo- remaskinen ikke mere tændes. Sørg for, at el-værktø- jet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Indstil omdrejningstal Du kan regulere omdrejningstallet på det tændte el-værktøj trinløst afhængigt af, hvor langt du trykker start-stop-kontak- ten (18) ind. Let tryk på start-stop‑kontakten (18) fører til et lavt omdrej- ningstal. Med tiltagende tryk øges omdrejningstallet. Temperaturafhængig overbelastningsbeskyttelse Ved korrekt brug kan el-værktøjet ikke blive overbelastet. I tilfælde af for kraftig belastning, eller hvis det tilladte akku- temperaturområde over- eller underskrides, reduceres om- drejningstallet. El-værktøjet kører først, når den tilladte ak- ku-temperatur er opnået med fuldt omdrejningstal. Den temperaturafhængige overbelastningssikring vises ved, at den røde lysdiode (16) på el-værktøjet lyser. Når lysdio- den (16) går ud, befinder maskinen sig igen inden for det til- ladte temperaturområde. Arbejdsvejledning u Sæt kun el-værktøjet mod skruen i slukket tilstand. Roterende indsatsværktøjer kan skride. Hvis du vil fjerne skruetrækkerbitten eller universalbithol- deren, kan du bruge et hjælpeværktøj. Bælteholdeclip Med bælteholdeclippen (11) kan du hænge el-værktøjet fast i f.eks. et bælte. Derved har du begge hænder fri og el-værk- tøjet er lige ved hånden. Farveclip (se billede D) Med farveclippen (10) kan du mærke el-værktøjet individu- elt. 1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsSvensk | 63 Vedligeholdelse og service Vedligeholdelse og rengøring u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på of- fentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaf- fald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret el- værktøj og iht. det europæiske direktiv 2006/66/EF skal de- fekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Akkuer/batterier: Li-Ion: Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side63). Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)64 | Svensk utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon.Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Omsorgsfull hantering och användning av sladdlösa elverktyg u Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. u Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. u Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. u Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. u Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. u Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. u Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur 1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsSvensk | 65 som ligger utanför det specificerade området kan skada batteriet och öka brandrisken. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. u Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsanvisningar för borrmaskiner och skruvdragare Säkerhetsinstruktioner för alla användningar u Använd hörselskydd vid slagborrning. Exponering mot kraftigt buller kan leda till hörselskador. u Använd stödhandtaget/-en. Förlust av kontroll kan orsaka personskador. u Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören eller fästanordningen kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan skärtillbehören eller fästanordningen på verktyget som är strömförande ge operatören en elektrisk stöt. Säkerhetsinstruktioner vid arbete med långa borrbits u Arbeta aldring vid högre varvtal än borrbitsens högsta tillåtna varvtal. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd. u Börja alltid borra med lågt varvtal och bitänden ska alltid ha kontakt med arbetsstycket. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd. u Tryck endast i direkt linje med bitsen och applicera inte överdrivet tryck.Bits kan böjas vilket orsakar brott eller kontrollförlust, med personskador till följd. Ytterligare säkerhetsanvisningar u Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. u Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. u Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. u Öppna inte batteriet. Detta kan leda till kortslutning. u Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. u Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk. u Om insatsverktyget låser i arbetsstycket, slå från elverktyget. Var beredda på stora reaktionsmoment, som förorsakar ett backslag. Insatsverktyget låser i arbetsstycket när elverktyget överbelastas eller när det fastnar i arbetsstycket. u Skjut växellägesomkopplaren resp. vrid funktionsomkopplaren alltid mot anslag. I annat fall kan elverktyget skadas. u Sätt vridriktningsomkopplaren i mittläge innan alla arbeten på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt innan transport och lagring. Om på-/av- strömbrytaren oavsiktligt påverkas finns risk för personskada. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för att skruva i och lossa skruvar och för att borra i trä, metall, keramik och plast. Den sladdlösa slagborrskruvdragaren GSB är dessutom avsedd för slagborrning i tegel, murverk och sten. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Verktygsfäste (2) Snabbchuck (3) Djupanslag (4) Stödhandtag (isolerad greppyta) (5) Mellandel stödhandtag (6) Vingskruv djupanslagsinställning (7) Inställningsring vridmoment (8) Driftstyp-väljare (9) Växelväljare Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)66 | Svensk (10) Färgklämma (11) Bältesclips (12) Batteri (13) Batteriets upplåsningsknapp (14) Bithållare

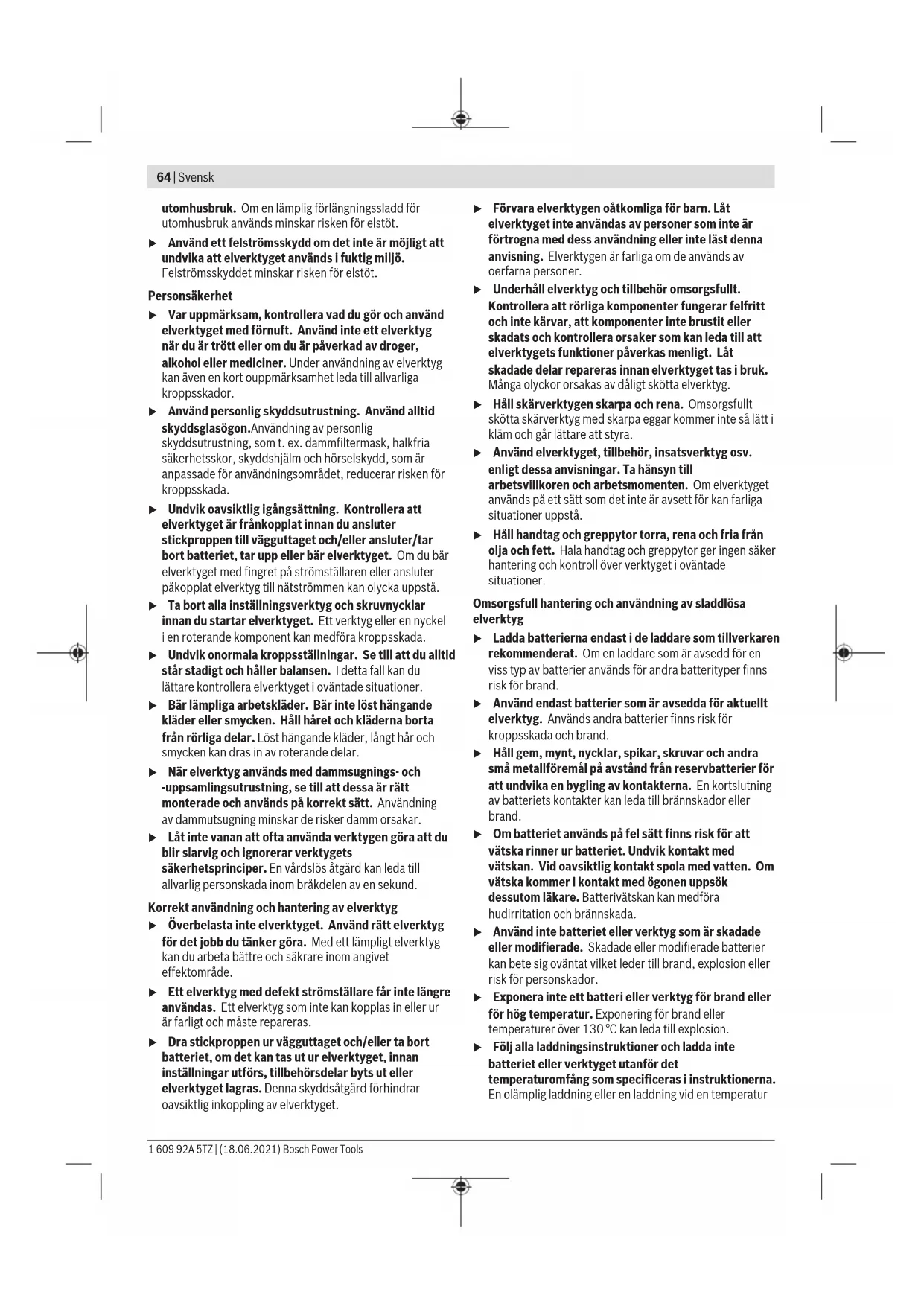

(15) Arbetsbelysning (16) Indikering överbelastningsskydd (17) Riktningsomkopplare (18) Strömbrytare (19) Handtag (isolerad greppyta)

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Sladdlös borrskruvdragare GSR 18 VE-EC GSB 18 VE-EC Artikelnummer 3 601 JF1 1.. 3 601 JF1 3.. Märkspänning V= 18 18 Tomgångsvarvtal

– 1:aväxeln v/min 0–480 0–480 – 2:aväxeln v/min 0–2 100 0–2 100 Slagfrekvens slag/ min – 0–31 500 Vridmoment hårdare/mjukare skruvfall enligt ISO 5393 (2017)

kg 2,1–3,2 2,2–3,2 Rekommenderad omgivningstemperatur vid laddning °C 0...+35 0...+35 Tillåten omgivningstemperatur vid drift och vid lagring °C –20...+50 –20...+50 Rekommenderade batterier GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Rekommenderade laddare GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36...

Bullernivåvärde beräknat enligtEN62841-2-1. Bullernivån vid arbetet kan överskrida angivna värden. Den A-klassade bullernivån hos elverktyget ligger typiskt på Ljudtrycksnivå Ljudeffektnivå Osäkerhet K Bär hörselskydd! dB(A) dB(A)

Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligtEN62841-2-1: Borrning: 1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsSvensk | 67

15,5 1,5 Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Montage u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Batteriets laddning u Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litium- jonbatteri som används i elverktyget. Anmärkning: Batteriet levereras delvis laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Lithiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre. u Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas. Borttagning av batteri Batteriet (12) är försett med två låssteg som hindrar batteriet från att falla ut om dess upplåsningsknapp (13) faller ut. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge. För att ta ut batteriet (12), tryck på upplåsningsknappen (13) och dra batteriet ur elverktyget. Bruka inte våld. Indikering batteristatus De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla. Tryck på knappen för indikering av batteristatus eller , för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget. Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut. Batterityp GBA 18V... LED Kapacitet Fast ljus 3× grönt 60−100% Fast ljus 2× grönt 30−60% Fast ljus 1× grönt 5−30% Blinkande ljus 1× grön 0−5% Batterityp ProCORE18V... LED Kapacitet Fast ljus 5× grönt 80−100 % Fast ljus 4× grönt 60−80 % Fast ljus 3× grönt 40−60 % Fast ljus 2× grönt 20−40 % Fast ljus 1× grönt 5−20 % Blinkande ljus 1× grön 0−5 % Tilläggshandtag u Använd endast elverktyget med tilläggshandtaget(4). u Kontrollera innan arbetet påbörjas att stödhandtaget är korrekt åtdraget. Risk finns för personskada om du förlorar kontrollen över elverktyget. Observera att stödhandtaget ska dras åt med ett vridmoment som är lämpligt för infästningsmetoden. Fäst stödhandtaget på Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)68 | Svensk elverktyget så att det inte under några omständigheter kan röra sig runt eller längs borraxeln. Montering av stödhandtag För att öppna stödhandtaget, vrid den undre greppdelen på stödhandtaget (4) motsols. Dra tillbaka stödhandtagets (5) mellandel och håll den i denna positionen. Skjut sidohandtaget över borrchucken för att fästa stödhandtaget i elverktyget. Släpp därefter mellandelen (5) igen. Dra åt det nedre handtaget på tilläggshandtaget (4) medurs igen. Vrid tilläggshandtaget Du kan vrida stödhandtaget (4) som du vill för att få en säker och mindre uttröttande arbetsställning. Vrid den undre greppdelen på stödhandtaget (4) motsols och vrid stödhandtaget (4) till önskad position. Dra därefter åt det nedre handtaget på tilläggshandtaget (4) motsols igen. Ställa in borrdjupet Med djupanslaget (3) kan önskat borrdjup X fastställas. Lossa vingskruven för djupanslagsinställning (6) och sätt djupanslaget i stödhandtaget (4). Dra ut djupanslaget (3) så att avståndet mellan borrspetsen och djupanslagets spets (3) motsvarar önskat borrdjup X. Dra åt vingskruven för djupanslagsinställningen (6) igen. Verktygsbyte (se bild A) u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Öppna snabbspänningschucken (2) genom att vrida i vridriktningen ➊, tills verktyget kan sättas in. Sätt in verktyget. Vrid hylsan på snabbspänningschucken (2) kraftigt för hand i vridriktningen ➋. Borrchucken låses därmed automatiskt. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Drift Driftstart Insättning av batteri Anmärkning: Om batterier, som inte är lämpliga för elverktyget används kan det leda till felfunktioner eller skador på elverktyget. Sätt rotationsriktningsomkopplaren (17) i mitten för att förhindra en oavsiktlig start. Sätt in det laddade batteriet (12) i handtaget tills det snäpper fast hörbart och ligger jämnt mot handtaget. Ställa in rotationsriktningen (se bild B) u Aktivera rotationsriktningsomkopplaren (17) endast när elverktyget står stilla. Med riktningsomkopplaren (17) kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/ Från (18) kan omkoppling inte ske. Högergång: För att borra och skruva in skruvar skjuter du rotationsriktningsomkopplaren (17) till vänster ända till anslaget. Vänstergång: För att lossa och skruva ut skruvar och muttrar trycks riktningsomkopplaren (17) åt höger mot anslaget. Ställa in driftstyp Borrning Ställ driftsättsväljaren (8) på symbolen ”Borrning”. Skruvdragning Ställ driftsättsväljaren (8) på symbolen ”Skruvdragning”. Slagborrning (GSB 18 VE-EC) Ställ driftsättsväljaren (8) på symbolen ”Slagborrning”. Inställning av vridmoment (gäller driftssätt skruvdragning) Med inställningsringen vridmomentsförval (7) kan du välja det vridmoment som behövs i 25 steg. Så snart det inställda vridmomentet har uppnåtts stoppas insatsverktyget. Välja växel mekaniskt u Aktivera rotationsriktningsomkopplaren (9) endast när elverktyget står stilla. Växel I: Lågt varvtalsområde, för arbete med stor borrdiameter eller för skruvning. Växel II: Växel : Högt varvtalsområde, för arbete med liten borrdiameter. In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från (18) och håll den nedtryckt. 1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsSvensk | 69 LED-lampan (15) lyser vid lätt tryckt eller helt nedtryckt till-/ frånbrytare (18) och gör det möjligt att belysa arbetsområdet vid ogynnsamma ljusförhållanden. För att stänga av elverktyget släpper du till-/frånbrytaren (18). Snabbavstängning (Kickback Control) u Snabbavstängningen (KickBack Control) ger bättre kontroll över elverktyget och ökar därmed användarsäkerheten jämfört med elverktyg utan KickBack Control. Vid plötslig och oförutsebar rotation runt borraxeln stängs det av. Snabbavstängning visas genom att LED på elverktyget blinkar. För återidrifttagning släpper du strömbrytaren och trycker på den igen. u Om Kickback Control funktionen är defekt kan borrmaskinen inte startas. Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Inställning av varvtal Du kan reglera det startade elverktygets varvtal medan det är igång, beroende på hur långt du trycker in på-/avknappen (18). Ett lätt tryck på strömställaren Till/Från (18) ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet. Temperaturberoende överbelastningsskydd Elverktyget kan inte överbelastas om användning sker enligt föreskrifterna. Vid för kraftig belastning eller om tillåtet batteritemperaturintervall över-/underskrids reduceras varvtalet. Elverktyget går med fullt varvtal först efter att batteritemperaturen har uppnåtts. Det temperaturberoende överbelastningsskyddet indikeras av att LED-lampan (16) på elverktyget lyser rött. Om LED- lampan (16) slocknar har elverktyget återfått en temperatur inom det tillåtna batteritemperaturintervallet. Arbetsanvisningar u Elverktyget ska vara avstängt när det förs mot skruven. Roterande insatsverktyg kan slira bort. Ett hjälpverktyg kan användas vid borttagning av skruvbits eller universalbithållare. Bältesclips Med bältesclipsen (11) kan elverktyget hängas t ex på ett bälte. Vid upphängt elverktyg är båda händerna lediga och elverktyget är alltid till hands. Färgklämma (se bild D) Med färgklämman (10) kan du märka elverktyget individuellt. Underhåll och service Underhåll och rengöring u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Du hittar fler kontaktuppgifter till service här: www.bosch-pt.com/serviceaddresses Transport De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. Avfallshantering Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU‑länder: Enligt det europeiska direktivet 2012/19/EU skall obrukbara elverktyg och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan69). Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)70 | Norsk Norsk Sikkerhetsanvisninger Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Omhyggelig bruk og håndtering av elektroverktøy u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest 1 609 92A 5TZ | (18.06.2021) Bosch Power ToolsNorsk | 71 disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Bruk og pleie av batteridrevne verktøy u Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier. u Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare. u Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. u Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. u Ikke bruk et batteri eller verktøy som er skadet eller modifisert. Ødelagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade. u Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon.. u Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren. Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. u Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere. Sikkerhetsanvisninger for bor- og skrumaskiner Sikkerhetsanvisninger for alle operasjoner u Bruk hørselvern ved slagboring. Eksponering for støy kan føre til hørselstap. u Bruk ekstrahåndtak(ene). Tap av kontroll kan føre til personskader. u Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der skjæretilbehøret eller festeelementer kan komme borti skjulte ledninger. Skjæretilbehør og festeelementer som kommer i berøring med en strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt. Sikkerhetsanvisninger ved bruk av lange borbits u Arbeid aldri med høyere hastighet enn den maksimale hastighetsklassen for borbitsen. Ved høyere hastigheter vil bitsen trolig bøyes hvis den får rotere fritt uten kontakt med emnet, og dette kan føre til personskader. u Start alltid boringen ved lav hastighet og med spissen av bitsen i kontakt med emnet. Ved høyere hastigheter vil bitsen trolig bøyes hvis den får rotere fritt uten kontakt med emnet, og dette kan føre til personskader. u Legg bare trykk i rett linje med bitsen, og ikke legg for mye trykk.Bits kan bøyes, og dette kan føre til brudd eller tap av kontroll, noe som kan forårsake personskader. Ekstra sikkerhetsanvisninger u Hold elektroverktøyet godt fast. Under stramming og løsing av skruer kan det oppstå kortvarige høye reaksjonsmomenter. u Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. u Bruk egnede detektorer for å finne skjulte strøm‑/ gass‑/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. u Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. u Det kan slippe ut damp ved skader på og ikke- forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, Bosch Power Tools 1 609 92A 5TZ | (18.06.2021)72 | Norsk og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene. u Batteriet må ikke åpnes. Det er fare for kortslutning.u Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. u Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning. Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning. u Slå straks av elektroverktøyet hvis innsatsverktøyet blokkeres. Vær på vakt mot høye reaksjonsmomenter som forårsaker tilbakeslag. Innsatsverktøyet blokkeres når elektroverktøyet blir overbelastet eller klemmes i emnet som bearbeides. u Skyv girvelgeren eller drei bryteren for driftsmåte alltid helt til den stopper. Elektroverktøyet kan ta skade hvis det velter. u Sett dreieretningsvelgeren i midtstilling før alt arbeid på elektroverktøyet (f.eks. vedlikehold og verktøyskift) og før transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er beregnet for skruing og løsning av skruer og for boring i tre, metall, keramikk og plast. Den batteridrevne slagbor-/skrumaskinen GSB er i tillegg beregnet for slagboring i teglstein, betong og stein. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Verktøyholder (2) Selvspennende chuck (3) Dybdestopper (4) Ekstrahåndtak (isolert grepsflate) (5) Mellomstykke ekstrahåndtak (6) Vingeskrue for dybdestopperinnstilling (7) Innstillingsring for dreiemoment (8) Driftsmodusvelger (9) Girvelger (10) Farget klips (11) Belteklips (12) Batteri (13) Utløserknapp for batteri (14) Bitsholder

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Sladdlös borrskruvdragare Produktnummer
