Contactinformation
AxisCommunicationsAB
Emdalavägen14
22369Lund
Sweden
Tel:+46462721800
Fax:+4646136130
axis.com
Safetyinformation
Hazardlevels
DANGER
Indicatesahazardoussituationwhich,ifnotavoided,willresultindeathorseriousinjury.
WARNING
Indicatesahazardoussituationwhich,ifnotavoided,couldresultindeathorseriousinjury.
⚠️CAUTION
Indicatesahazardoussituationwhich,ifnotavoided,couldresultinminorormoderate injury.
NOTICE
Indicatesasituationwhich,ifnotavoided,couldresultindamagetoproperty.
Othermessagelevels
Important
Indicatessignificantinformationwhichisessentialfortheproducttofunctioncorrectly.
Note
表示如果不避免则会导致死亡或严重伤害的危险情况。
警告
表示如果不避免则可能导致死亡或严重伤害的危险情况。
小心
表示如果不避免则可能导致轻微或中度伤害的危险情况。
注
表示如果不避免则可能导致财产损失的情况。
其他精德薄级等级
重要
表示产品正常工作所必需的重要信息。
备注
表示有助于充分利用产品的有用信息。
安全锐钥说明
注
- 使用安讯士产品时应遵守当地法律和法规。
- 安讯士建议使用类别CAT5e或更高级别的网线。
- 要在室外或类似环境中使用安讯士产品，应将该产品安装在获得批准的室外防护罩中。
- 在干燥通风的环境中存放安讯士产品。
- 避免将安讯士产品暴露在冲击或高压环境下。
- 请勿将产品安装在不稳固的立杆、支架、表面或墙壁上。
- 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。
- 请勿使用化学品、腐蚀剂或气雾剂。
- 使用蘸纯净水的干净布进行清洁。
- 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。
- 仅使用安讯士提供或推荐的备件。
- 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯士经销商。
- 电源应插入安装在产品附近的插座上并易于触及。
使用额定输出功率限制为100W和额定输出电流限制为5A的限制电源(LPS)。
运输运输
注
- 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。
电池电池
安讯士产品使用3.0VCR2032锂电池作为其内部实时时钟(RTC)的电源。在正常情况下，此电池将持续至少五年。
3.0V纽扣锂电池内含1,2-二甲氧基乙烷；乙二醇二甲醚(EGDME)，CAS编号为110-71-4。
安装指指南
本安装指南提供有关在网络上安装AXISQ1615-EMkIINetworkCamera的指导。有关产品使用的其他方面，请参见 www.axis.com 上提供的用户手册
安装步骤
- 请确保包装内含物、工具以及安装所需的其他材料状况良好。请参见第 133 页。
2.仔细阅读产品概述。请参见 产品概述在第134页
3.仔细阅读规格。请参见 第 141。页 - 安装硬件。请参见 第 143。页
包装包瓷内容
- AXISQ1615-EMkIINetworkCamera
- 用于连接外部设备的4针I/O连接器块
- 2针RS485/422连接板(x2)
- 墙挂支架
- TorxT20螺丝刀
- 印刷材料
- 安装指南（本文档）
-额外序号标签（2个）
-AVHS身份验证密钥
可选附选附件
如欲了解有关可用附件（包括电源附件和室外防护罩）的信息，请访问 www.axis.com

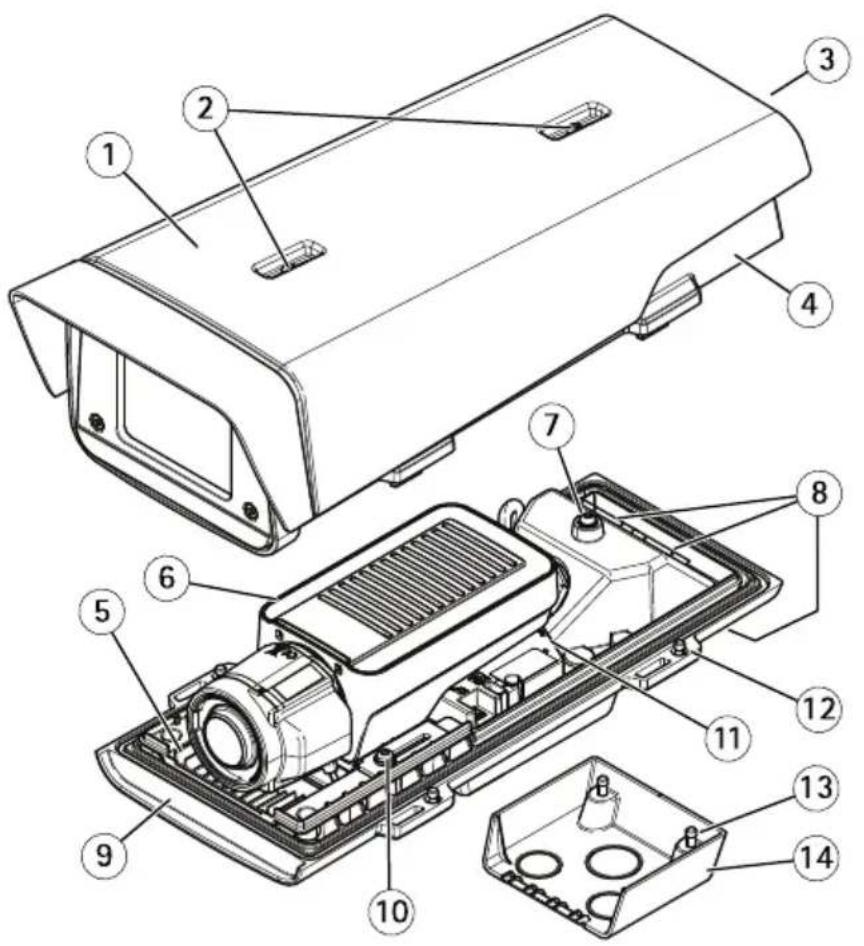

产品概述概述
1 遮阳罩
2 遮阳罩调节螺丝
3 产品编号 (P/N) 和序列号 (S/N)
4 顶 盖
5 加热器。注意！可能很热。
6 网络摄像机
7 安全线卡舌
8 带电缆套管的电缆孔
9 底 盖
10 螺丝 + 尼龙垫圈 (2 个)
11 网络连接器
12 底盖螺丝 (4 颗)
13 电缆盖板螺丝 (2 颗)
14 电缆盖板
1安装期间可能需要序列号。
^2 在防护罩内安装摄像机时，必须使用尼龙垫圈。

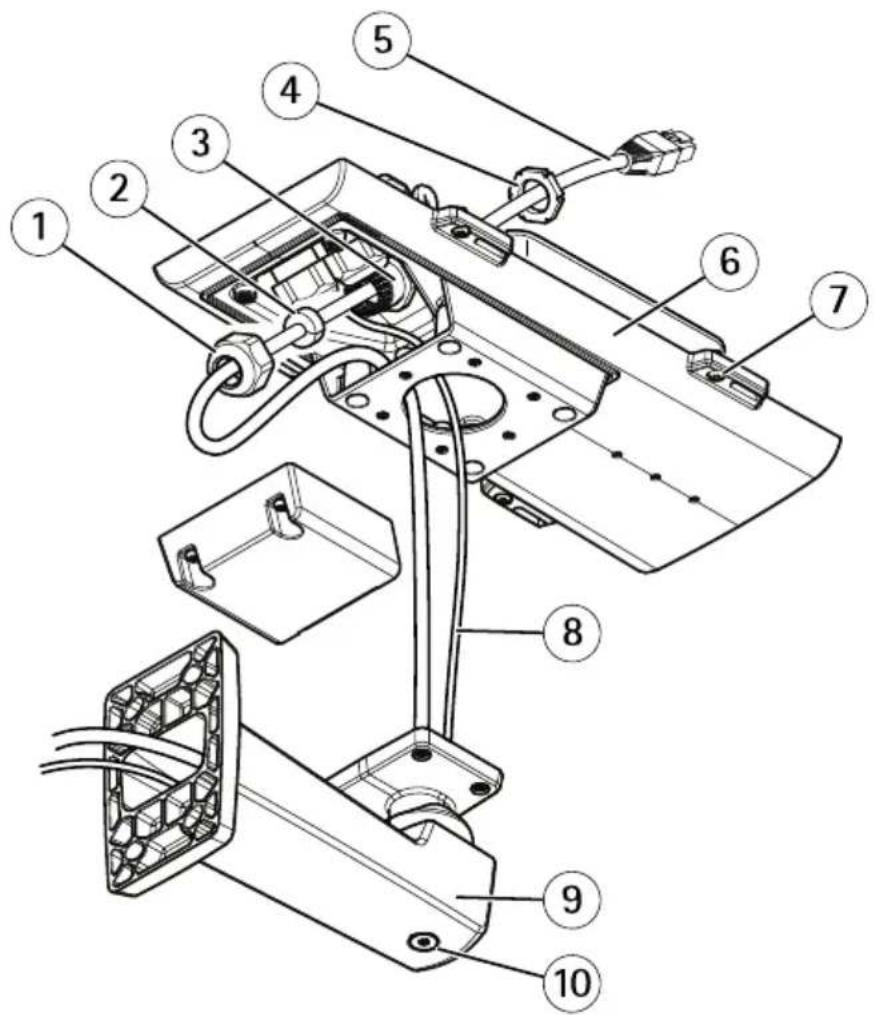

5 网络电缆（穿过墙挂支架）
6 底 盖
7 底盖螺丝 (4颗)
8 接地电缆
9 墙 挂 支 架
10 支 架 调 整 螺 丝
LED 指示指示灯
备注
- 状态LED可配置为在正常工作期间不亮。要进行配置，请转到设 设设置 > 系统 > 缩通配置
- LED状态指示灯可被设置为在事件激活时闪烁。
- 状态LED可配置为在识别装置时闪烁。转到设置 > 震系统通配置
| LED状态指示灯 | 指示指示 |
| 绿色 | 绿色常亮表示正常工作。 |
| 橙色 | 在启动期间稳定。在恢复设置时闪烁。 |
| 红色 | 固件升级失败。 |
备注
网络LED可以禁用，以便不会在出现网络流量时闪烁。要进行配置，请转到设置设置系统系统普通配置
| LED 网络圈线指示灯 | 指示指示 |
| 绿色 | 稳定表示连接到100Mbit/s网络。闪烁表示网络活动。 |
| 橙色 | 稳定表示连接到10Mbit/s网络。闪烁表示网络活动。 |
| 不亮 | 没有网络连接。 |
备注
电源LED可配置为在正常工作期间不亮。要进行配置，请转到设置>系统系统>普通配置配置
| LED 电源指源指示灯 | 指示指示 |
| 绿色 | 工作正常。 |
| 橙色 | 在固件升级过程中呈绿色/橙色闪烁。 |
防护罩护罩 指示指示灯
备注
下表中提到的防护罩LED位于防护罩内。
警报事件将通过摄像机的输入端口触发。
| 防护障护障LED(风扇和风扇热器) | 指示指示 |
| 绿色 | 工作正常。 |
| 闪烁的绿色 | 单闪:加热器错误双闪:风扇错误三闪:一般错误 |
有关备件和故障排除的信息，请与安讯士经销商联系。
对焦助焦助手的状态指态指精况情况
备注
仅对可选精确光圈、直流驱动光圈或手动光圈镜头有效。
当对焦助手处于活动状态时，LED状态指示灯闪烁。
| 颜色颜色 | 指示指示 |
| 红色 | 图像失焦。调整镜头。 |
| 淡黄色 | 图像接近对焦。镜头需要微调。 |
| 绿色 | 图像已对焦。 |
对焦助焦的蜂的蜂鸣器信号
备注
仅对可选精确光圈、直流驱动光圈或手动光圈镜头有效。
| 蜂鸣鸣器 | 镜头镜头 |
| 快速间隔 | 优化调整 |
| 中等间隔调整并非最佳 | |
| 慢速间隔 | 调整不佳 |
使用使用助手附韵时的状态键态指状态树蜂鸭 Bell器信号
有关调平摄像机所用功能按钮的信息，请参见 第 139。页
按住功能按钮(2)，持续时间不超过两秒，以调平摄像机。
- 当摄像机处于水平状态时，两个LED均呈稳定的绿色，并连续发出蜂鸣声。
- 当摄像机未处于水平状态时，LED呈红色、绿色和橙色混合闪烁，并以慢速间隔发出蜂鸣声。
两个LED呈绿色短暂闪烁表明水平状态越来越好。
SD 卡插槽插槽
注
- 损坏SD卡的风险。插入或取出SD卡时，请勿使用锋利的工具、金属物体或过大力气。使用手指插入和取出该卡。
- 数据丢失和录制内容损坏的风险。产品正在运行时，请勿取出SD卡。在取出SD卡之前，请先从产品的网页上卸载SD卡。
有关SD卡的建议，请参见 axis.com。
接口接口
网络连接器接器
采用以太网供电(PoE)的RJ45以太网连接器。
注
由于当地法规或产品使用场所的环境和电气条件，可能需要使用屏蔽网络电缆(STP)。将产品连接到网络的所有电缆以及在室外或恶劣电气环境中布放的电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。有关法规要求的信息，请参见 Electromagnetic 。compatibility
I/O 连接器接器
在外部设备结合了移动侦测、事件触发和报警通知等功能的情况下，使用I/O连接器。
除OVDC参考点和电源（DC输出）外，I/O连接器还提供连接至以下模块的接口：
数字输入用于连接可在开路和闭路之间切换的设备，例如PIR传感器、门/窗触点和玻璃破碎侦测器。
数字输出用于连接继电器和LED等外部设备。已连接的设备可通过VAPIX®应用程序编程接口或从产品网页进行激活。
备注
I/O连接器在交货时已连接到护罩（风扇/加热器）。在风扇或加热器出现故障的情况下，将在摄像机中触发输入信号。在摄像机中设置操作规则，以配置信号将触发的操作。有关事件和操作规则的信息，请参阅 axis.com 上提供的用户手册。
音频连接器
- 音音颤输频输入3.5毫米输入，用于单声道麦克风或线路输入单声道信号（左声道用于立体声信号）。
- 音音颤输圈输圈于音频（线路级）的3.5毫米输出，可连接到公共地址(PA)系统或带有内置放大器的有源扬声器。立体声连接器必须用于音频输出。
| 1尖部2中间环3尾段 | |||
| 音频音频输入 | 平衡:“热”信号麦克风/线路输入不平衡:麦克风/线路输入 | 平衡:“冷”信号麦克风/线路输入不平衡:未使用 | 接地 |
| 音频输出 | 线路输出,单声道线路输出, | 单声道接地 |
ZH
默认使用内部麦克风；连接时使用外部麦克风。您可以将插头连接到麦克风输入来禁用内部麦克风。
RS485/RS422 连接器422
两个用于RS485/RS422串行接口的2针接线端子，用于控制辅助设备（如水平转动-垂直转动设备）。
按钮按钮
控制按钮
有关控制按钮的位置，请参见产品概述在。第134页
控制按钮用于：
- 将产品重置为出厂默认设置。请参见 第 148。 页
- 连接至安讯士视频托管系统服务。要查找更多关于此服务的信息，请参见 axis.com
功能按钮
备注
聚焦助手仅对可选P光圈、DC光圈或手动光圈镜头有效。
使用功能按钮启用以下功能：
调平辅跳功能有助于确保摄像机处于水平位置。要启动水平助手，请按下按钮约3秒。再次按下以停用水平助手。状态LED和蜂鸣器信号可帮助实现摄像机水平，请参见使用水平助手时的LED状态指示灯状当蜂鸣器连续鸣器信发出蜂鸣声时，摄像机处于水平状态。
聚焦助助功能用于启用聚焦助手。要启用聚焦助手，则按下并快速松开按钮。再次按下以停用聚焦助手。

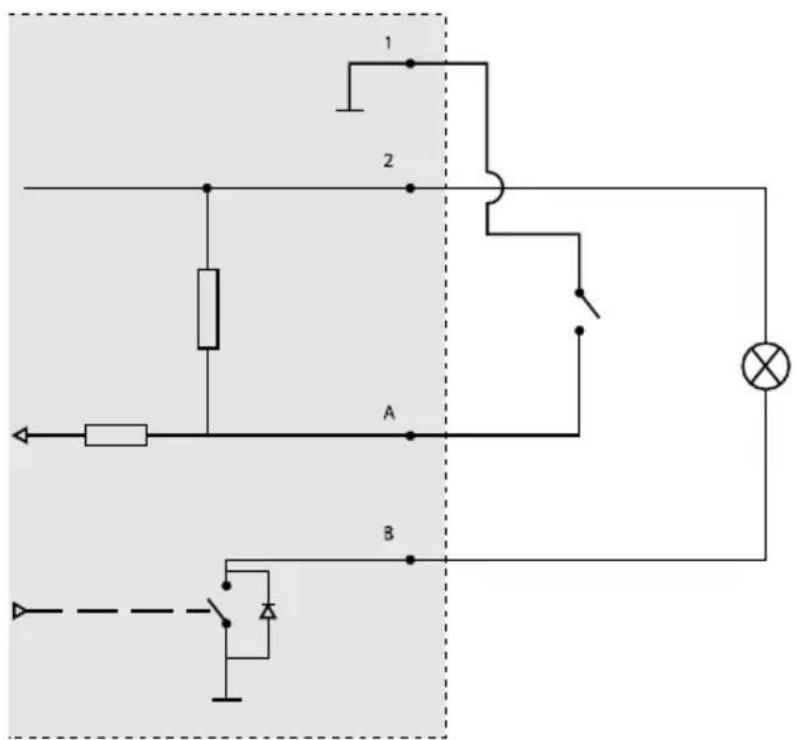

连接图接图
I/O 插/口接口
1 0 V DC (-)
2 DC 输出 12 V，最大 50 mA
A I/O 配置为输入
B I/O 配置为输出
规格规格
工作条僑条件
| 产品产品 | 温度温度 | 湿度湿度(冷凝) |
| AXISQ1615-EMkII | -30°C至60°C(-22°F至140°F),使用PoE;使用大功率PoE降至-40°C(-40°F) | 10-100% |
接口接口
I/O 接口接口
4-针接线端子
ZH
如欲获取示例图表，请参见 连接 图 在第 140 页
| 功能功能 | 针脚 | 针备注备注脚 | 规格规格 |
| 0VDC(-) | 1 | ||
| DC输出 | 2 | 可用于为辅助设备供电。注:此针仅可用作电源输出。 | 12VDC最大负载=50mA |
| 可配置(输入或输出) | 3-4 | 数字输入-连接到针脚1以启用或断开连接(未连接)以停用。 | 0至最大30VDC |
| 数字输出-启用后连接至针脚1,停用后断开连接(未连接)。如果与继电器等电感负载一起使用,必须将二极管与负载并联,以防止电压瞬变。 | 0至最大30VDC,开漏,100mA |
音频连接器接器
3.5毫米音频连接器 (立体声)
1 2 3
| 音频音频输入 | 平衡:“热”信号麦克风/线路输入不平衡:麦克风/线路输入 | 平衡:“冷”信号麦克风/线路输入不平衡:未使用 | 接地 |
| 音频输出 | 线路输出,单声道(兼容立体声连接器) | 线路输出,单声道(兼容立体声连接器) | 接地 |
默认使用内部麦克风；连接时使用外部麦克风。将插头连接到麦克风输入可以禁用内部麦克风。
RS485/RS422 连接通接器422
两个用于RS485/RS422串行接口的2针接线端子，用于控制辅助设备（如水平转动-垂直转动设备）。
串行端口可配置为支持：
- 两线RS485半双工
- 四线RS485全双工
- 两线RS422单工
- 四线RS422全双工点对点通信
RS485/422
| 功能功能 | 针针 | 备注备注 |
| RS485BaltRS485/422RX(B) | 1 | 适用于所有模式的RX对(适用于双线RS485的组合RX/TX) |
| RS485AaltRS485/422RX(A) | 2 | |
| RS485/RS422TX(B) | 3 | 用于RS422和4线RS485的TX线对 |
| RS485/RS422TX(A) | 4 |
重要
最大电缆长度为30米（98英尺）。
安装硬装硬件
执行以下操作安装墙挂支架：
备注
- 摄像机的重量为3525克（7.7磅）。检查材料是否足够坚固，以承受此重量。
- 使用提供的电缆套管以外的任何其他电缆套管可能会导致水渗入并损坏产品。
- 请始终在安讯士产品与端点之间使用室外专用的屏蔽网络电缆(STP)并确保端点正确接地。使用屏蔽网络电缆(STP)和正确接地端点的安讯士产品的安装已经过测试，符合行业抗扰度标准级别（如浪涌保护）。任何其他安装方法均不在保修范围内，并会让装置面临危险。
-
直径为4.0毫米-5.5毫米的可选电缆应穿过单独的电缆套管进行布线。请参见产品概述在。第134页
-
请使用随附的钻孔模板为安装墙挂支架准备墙壁或立杆。
- 将网络电缆穿过墙挂支架，然后穿过支架适配器。留出大约30厘米（11.8英寸）的电缆来连接摄像机。
- 使用适合材料（例如，木头、金属、板岩、石头）的螺丝和塞子将墙挂支架安装到墙壁、天花板或立杆上。
执行以下操作布置网络及其他（可选）电缆：
- 松开底盖螺丝，然后提起顶盖。
- 松开电缆盖板螺丝；从底盖上拆下电缆盖板。
3.从要使用的电缆套管上取下盖帽、塞子和垫圈。

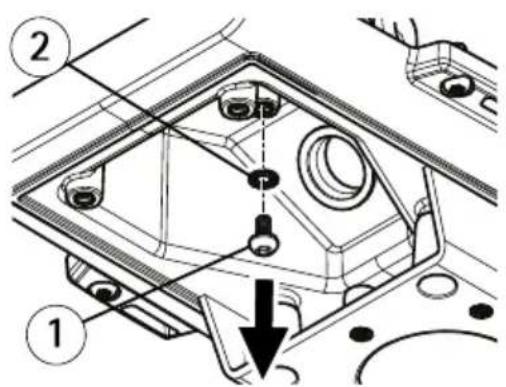

4. 取下接地螺丝、垫圈和接地套管镶圈。
5. 使用接地螺丝紧固套管镶圈接地线和垫圈。

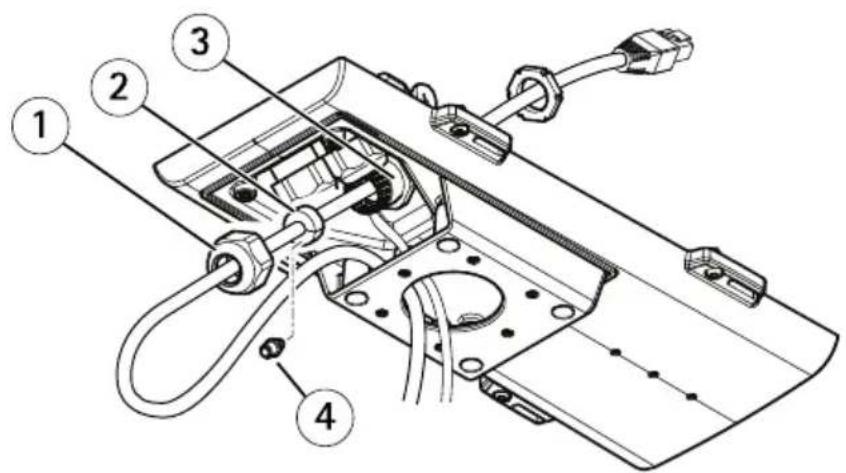

1 接地螺丝
2 垫圈
3 接地线
4 套管镶圈

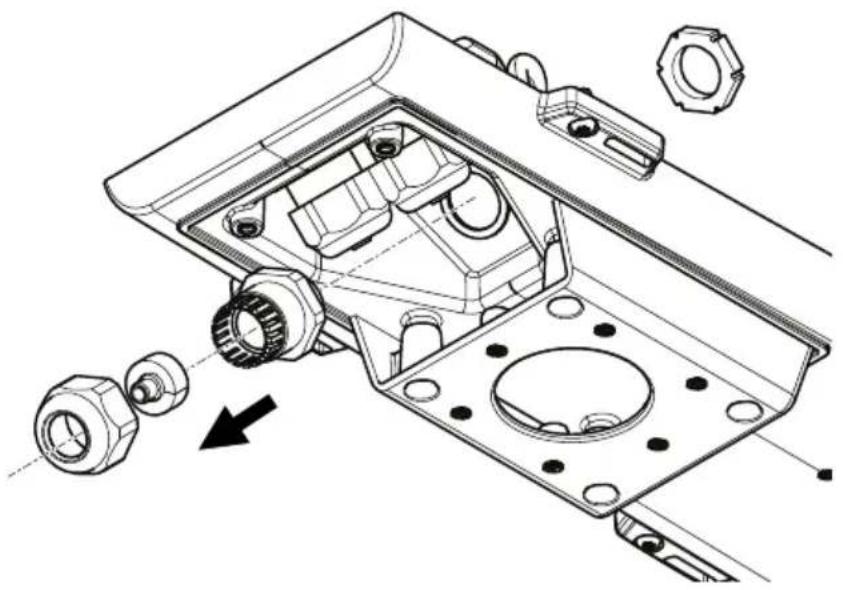

- 将网络电缆穿过盖帽。
- 滑动网络电缆将电缆穿过垫圈的裂缝。
- 将网络电缆穿过电缆套管。
1 盖 帽
2 垫圈
3 电缆套管
4 塞子（丢弃）
- 将垫圈按进电缆套管并拧紧盖帽。
执行以下操作将摄像机连接到墙挂支架上：
- 将摄像机连同底盖放到墙挂支架上，然后拧紧支架螺丝。
- 更换电缆盖板并拧紧螺丝。
- 连接电缆。请参见 连接电缆在。第 145 页
4.松开支架调整螺丝以对摄像机进行对焦；按照调节附带镜头的变焦第146下的说明对摄像机进行对焦。 - 另请参见访问视频流。
- 将顶盖上的安全线连接至底盖的卡舌。请参见 产品概述 在下册图片34 页
- 视情况将SD存储卡（不包括）插入SDHC（安全数字高容量）卡插槽。在摄像机中本地存储图像需要使用标准或高容量SD卡。
ZH
连接电缆
注
由于当地法规或产品使用场所的环境和电气条件，可能需要使用屏蔽网络电缆(STP)。在室外或恶劣电气环境中布放的任何网络电缆都应为屏蔽网络电缆(STP)并具有其特定用途。
备注
要找到不同组件，请参见产品概述在下篇插图4页
- 视情况连接外部输入/输出设备，具体请参见 接口在第。141 页
- 将网络电缆连接至防护罩内的网络连接器。
- 使用接地螺丝紧固套管镶圈接地线和垫圈。
在网络网辖区找撬播设备
若要在网络中查找安讯士设备并为它们分配Windows®中的IP地址，请使用AXISIPUtility或AXIS设备管理器。这两种应用程序都是免费的，可以从axis.com/support上下载。
有关如何查找和分配IP地址的更多信息，请参阅 axis.com 设备页上的文档 如何 分配一个 IP 地址和访。问您的设备
调节调带随装镜变焦对焦
- 转到设设置 > 图像> 焦对 单击显示自动区域区域
- 调整自动对焦区域，使其覆盖要位于焦点的图像的部分。
如果没有选择自动对焦区域，摄像机将聚焦于整个场景。我们建议您以静态对象作为焦点。
- 调整变变集级制。
- 单击自自动对焦对焦
备注
如果摄像机未对焦，请尝试在系统>维护维护校准光学器件，然后再次执行自动对焦。
更換轟換镜头
- 停止所有录制并断开产品电源。
- 断开镜头线缆，然后拆下标准镜头。
- 安装新的镜头并连接镜头线缆。
- 重新连接电源。
5.登录产品网页，转到图图像选帧卡，然后选择您已安装的PP光圈镜头
备注
如果您使用直流驱动光圈镜头，则选择通通/通直流驱动光圈
6.要使更改生效，您需要重启设备。转到系统>维修维修击重启重启
7. 调节变焦和对焦。
调节调选镜选镜对焦和变焦
如果摄像机安装后您不能同时查看图像和使用镜头，则使用对焦助手，请参见用于调节可选镜头的聚焦助手在第147页
备注
仅对可选的P光圈、DC光圈或手动光圈镜头有效。
- 转到设设置 > 图像 > 焦焦
- 单击微微调。调
- 调整自动对焦区域，使其覆盖要位于焦点的图像的部分。
如果没有选择自动对焦区域，摄像机将聚焦于整个场景。我们建议您以静态对象作为焦点。
- 单击重重置对焦
5.逆时针转动镜头上的变焦和对焦拉杆以将其松开。
6. 移动变焦和对焦环以设置变焦和对焦，并在图像窗口中检查图像质量。
7. 对图像对焦满意时，重新紧固变焦和对焦拉杆。
8. 如果在拧紧变焦和对焦拉杆时图像焦点略有变化，请单击微调。调
9. 如果要略微调整对焦位置，请移动对对焦位置偏置。
用于调节选键选键聚键焦助手
备注
- 仅对可选的P光圈、DC光圈或手动光圈镜头有效。
- 在对焦调整过程中（步骤5和6），不应更改摄像机前面的视图。如果摄像机发生移动，或者手指或其他物体曾放到了镜头前方，则必须重复步骤3-7。
- 如果无法避免摄像机前面的移动，则不应使用对焦助手。
- 如果安装摄像机后无法触摸功能按钮，您仍可使用对焦助手。请按照以下说明操作（但在步骤4之后再安装摄像机），按功能按钮，并跳过步骤7。
要使用聚焦助手对焦网络摄像机，请在开始下面的步骤之前先按照调节可选镜头焦和变焦在中的步骤6-4操作。
- 将摄像机安装或放置在无法移动的位置。
- 逆时针调整变焦拉杆以将其松开。移动拉杆以设置变焦级别。重新紧固变焦拉杆。
- 松开对焦环的锁定螺丝并充分逆时针转动对焦环，将摄像机设置为最远的对焦位置。
- 按下并快速松开功能按钮。当状态LED呈绿色闪烁时，对焦助手已启用。
如果LED状态指示灯在您能够调整镜头之前呈红色或橙色闪烁，请跳到步骤
7退出聚焦助手，然后重复步骤3-7。请参见上述说明。请参见 对 焦 助 手 的 LED 状态指示灯情况在第 137 页
- 轻轻地顺时针转动对焦环，直至其停止。
- 逆时针缓慢转动对焦环，直至状态指示灯闪烁绿色或橙色（不是红色）。
- 要退出对焦助手，请再次按下功能按钮。聚焦助手将在15分钟后自动关闭。
8.重新紧固对焦环的锁定螺丝。 - 如果在拧紧变焦和对焦拉杆时图像焦点略有变化，请单击微调。调
- 如果要略微移动对焦位置，请移动对对焦位置偏置。
重置動置方默欣駁设置
重要
重置为出厂默认设置时应谨慎。重置为出厂默认设置会将所有设置（包括IP地址）重置为出厂默认值。
将产品重置为出厂默认设置：
- 断开产品电源。
- 按住控制按钮，同时重新连接电源。请参见产品概述在。第 134 页
- 按住控制按钮15-30秒，直到状态LED指示灯呈淡黄色闪烁。
- 松开控制按钮。当状态LED指示灯变绿时，此过程完成。产品已重置为出厂默认设置。如果网络上没有可用的DHCP服务器，则默认IP地址为192.168.0.90。
- 使用安装和管理软件工具分配IP地址、设置密码和访问视频流。
安装和管理软件工具可在 axis.com/support 的支持页上获得。
也可通过网页界面将参数重置为出厂默认设置。转到设设置 > 系统系统维护维护然后点击默认默认
更多藉摻信息
- 有关本文档的最新版本，请参见 axis.com
- 用户手册可从 axis.com 获取
- 要检查是否有设备的可用更新固件，请参见 axis.com/support
- 如需有用的在线培训和在线研讨会，请参见 axis.com/academy
质保隱信息
有关安讯士产品质保的信息及相关信息，请转到 axis.com/warranty。
InstallationGuide
AXISQ1615-EMkIINetworkCamera
