1:18 TOYOTA FJ Cruiser - 遥控玩具 FMS - 免费用户手册

用户手册 1:18 TOYOTA FJ Cruiser FMS

FMS全新硬派越野车丰田1:18酷路泽，继承原有陆地巡洋舰设计DNA的同时向具备新时代的“新鲜感·先进性”风格进化。

FMS酷路泽是重度越野的一个改装版本，有丰富的像真细节，如两侧加宽轮眉、右侧涉水器、车头重型涉水防撞保险杠、硬壳车身的黄白经典配色喷漆、全比例驾驶舱内饰、中控台与座椅，与真车一样的行李架和3个前雨刮，脚踏板等。

FMS一向对车灯最为重视，酷路泽全车车灯都使用透明件，并且采用与真车完全一样的灯控插件，包括大灯、转向灯、倒车灯。灯组都有联动灯控功能，保险杠上面的探灯和两侧的雾灯以及后视镜上转向灯都预留了位置可添加灯控插件，在市面同类型模型中这是非常细节的设计。

此外，1：18酷路泽不仅有漂亮的外观，作为硬派越野攀爬车，其亦有硬派底盘与悬吊。铝合金大梁确保即便在崎岖地形中车架依旧保持良好的刚性。多连杆悬吊与止推杆设计有效精准舵机动作。超高扭力的齿轮箱与尼龙传动轴，将动力传递到车轴，再通过抓地力强的软胎传递至地面，值得一提的是，车轮可匹配同比例的所有轮胎，便利玩家DIY。

1: 18酷路泽配备动力充沛的电子系统：独立舵机、二合一接收与电调、050大扭力电机、7.4V 380毫安时锂电池，便利在任何地形下行走。续航力长达30分钟！

FMS 1:18酷路泽，一款可遇亦可求的狂野派越野攀爬车！

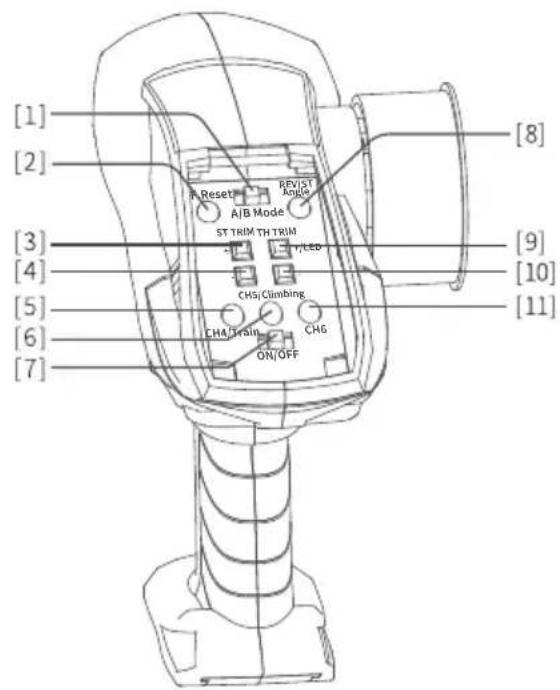

发射机概览

[1]	A/B模式切换键	[8]	反向按键 A模式/转向角度限位 B模式
[2]	复位按键(F.Reset) A模式	[9]	油门微调+(TH TRIM+) A模式/灯控切换1 B模式
[3]	转向微调+(ST TRIM+) A模式	[10]	油门微调-(TH TRIM-) A模式/灯控切换2 B模式
[4]	转向微调-(ST TRIM-) A模式	[11]	通道6(预留)
[5]	初学者模式(Train)(本车没有该功能)	[12]	换挡切换键
[6]	攀爬模式(Climbing) B模式	[13]	转向方向盘
[7]	电源开关	[14]	油门扣机

A/B 模式功能拨动开关
F.Reset	在使用时错乱设置,调不回正常状态,可以使用actory.Reset功能	确保模式功能拨动开关在A模式下,扭住方向盘左或右,同时单击F.Reset按键,在两声呬响后,表示已完成出厂设置。
REV	在更换转向舵机后,出现反向	确保模式功能拨动开关在A模式下,扭住方向盘左或右,同时单击REV按键,在呬响后,表示已完成转向舵机反向设置。
	在更换电机后,出现反向	确保模式功能拨动开关在A模式下,拉或推住油门,同时单击REV按键,在呬响后,表示已完成电机反向设置。
	调整30/50/100%转向幅度	确保模式功能拨动开关在B模式下,单击ST Angle按键,在一声呬响后,表示已完成设置30%转向幅度。再单击ST Angle按键,会听到呬响两声,表示已完成设置50%转向幅度。再单击ST Angle按键,会听到呬响三声,表示已完成设置100%转向幅度。再单击为循环到一声呬响,表示已完成设置30%转向幅度。
ST TRIM	当转向中位不正中	确保模式功能拨动开关在A模式下,按下ST TRIM+或-按键可进行转向中位微调。每单击按键都会响一声。当到达最大值及最小值时,会出现一声长呬响声。当到达中位值时会发出双呬响声。
TH TRIM	当油门中位不正中	确保模式功能拨动开关在A模式下,按下TH TRIM+或-按键可进行油门中位微调。每单击按键都会响一声。当到达最大值及最小值时,会出现一声长呬响声,当到达中位值时会发出双呬响声。
LED	设置灯效模式	确保模式功能拨动开关在B模式下,单击LED按键,在一声呬响后,前大灯亮。再单击LED按键,两声呬响后,前大灯高亮。继续再单击LED按键,三声呬响后,防空灯亮。
Train	调置初学训练模式	确保模式功能拨动开关在B模式下,单击Train按键,在一声呬响后,进入初学训练模式。当前油门速度限制在50%,再按一下,听到呬响两声后,恢复正常状态。
Climbing	调置攀爬模式	确保模式功能拨动开关在B模式下,单击Climbing按键,在一声呬响后,进入攀爬模式,当在放开油门时,刹车功能启动。在上陡坡时不易倒车,再按一下,听到呬响两声后,恢复正常状态。

发射器: 遗忘提醒	发射器在未有收到任何命令下, 10分钟后会发出报警声, 2分钟后进入休眠
发射器: 对频提醒	当发射器没有匹配接收器时, 发射器的指灯不停快闪亮
发射器: 没有对频+低电提醒4.5V	发射器的指示灯慢闪, 及发出声响
发射器: 低电提醒4.5V	发射器的指示灯慢闪
车:对频提醒	车前灯不断闪亮
车:低电警报6.3-6.4V	所有灯不短闪亮, 转向及油门不受控
车:遗忘提醒	车辆未收到任何信号, 10分钟后会前后跳闪灯, 2分钟后进入休眠

				按次数
按钮	车灯位置	功能	开机默认关闭	I	II	III	IV V	控制	方式	备注
LED1#	车头部灯	前灯常亮		•	关闭	关闭	关闭	关闭
		前灯高光常亮		关闭	•	•	关闭	关闭
	车尾部灯	尾灯常亮		•	•	•	关闭	关闭
		尾灯高光常亮		○	○	○	关闭	关闭	油门联动控制	松油门亮0.5秒,如果0.5秒以内有加油动作则不再高亮。刹车操作时尾灯高亮,模拟刹车灯效果
		倒车灯		○	○	○	关闭	关闭	油门联动控制	倒车操作时倒车灯亮

LED2#	转向灯			I	II	关闭
		左转灯		○		关闭			方向联动控制
		右转灯		○		关闭			方向联动控制
		左右转双闪			•	关闭

发射机电池安装

电池类型使用：AAA电池

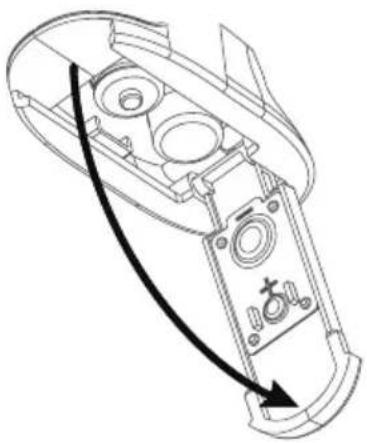

请按照以下步骤安装发射机电池：

1. 打开电池仓盖。
2. 将4颗电量充足的AAA电池装入电池仓内，确保电池上的金属端子与电池仓内的金属端子接触。
3. 盖好电池仓盖。

低电量报警：当电量低于4.2v时，面板上的LED慢闪报警提示。

注：安装电池时，请留意电池正负极，避免安装错误。（如右图所示）

• 本产品非玩具级别，不适合14岁以下的儿童操作使用。未成年人应在有经验的成年人陪同下操作使用。
• 请使用原厂部件更换损坏的部件。特别注意所有车辆接线的正负极。
• 只能使用2节锂聚合物电池。不要过度充电或过度放电，以免电池泄露或损坏产生火灾隐患。如果电池在充电过程中温度过热，请立即停止充电，并将电池与充电器断开。请勿在无人看管的情况下给电池充电。
• 如果您不确定如何安全地进行充电，请向经验丰富的遥控模型产品玩家寻求建议。不要让孩子在没有成人监督的情况下给电池充电。
• 由于电机在使用过程中会发热，两次操作中要留出大约10-15分钟的时间冷却电机，以延长产品的使用寿命。
• 务必选择合适的环境操作遥控模型，所选环境需远离电缆、无线电塔、深水及不稳定地形。本品操作者对其行为全权负责。的环境中，请确保将电子部件完全晾干以后再使用。
• 确保每次操作前检查车辆的无线接收范围，以防止无线信号丢失或受干扰。
• 在您的能力范围内操作此产品。在任何时候，如果车辆操作有危险，则绝对不值得冒险。
• 通电方式:务必先开遥控器再将车子通电。断电方式:务必先将车子断电再关遥控器。以上顺序如逆转，则可能引起遥控模型失控，导致人身伤害或财产损失。
• 遥控器电池低电时，不要操作模型车，以免造成失控。
• 模型产品.上的塑胶件容易因极冷或极热气候出现变形或损坏的状况。所以请将模型产品存放在气
• 侯受控的室温环境中，切勿靠近任何热源，如烤箱或加热器等。
• 切勿更改接收机天线的长度，以免影响无线电系统的接收范围。
• 仅使用厂家指定的电池。
• 请勿打开、拆卸或自行维修电池。
• 请勿挤压、刺穿或接触电池的金属端子。
• 请勿将电池置于高温环境或液体中。
• 请注意防止电池跌落、碰撞或振动。
• 请将电池存放在干燥阴凉的环境中。
• 如果电池损坏，请立即停止使用。

开机操作

1. 检查系统状态，确保：
   电池电量充足且安装正确。
2. 将开关拨到【ON】位置，LED灯常亮。
3. 连接接收机电源。
4. 为保障模型及人员安全， 使用时请先打开发射机再给接收机上电

警告

• 此时系统已启动，请谨慎操作，否则可能导致产品损坏或人员伤亡。
• 为了您的安全请将发射机开关和油门打到安全位置。

操作指引

准备操作完成后，您可以按照本章指引开始使用本产品。

1、自动对码（发射机和接收机在出厂前已对码成功。）

如需更换其他的发射机或接收机，请按照如下步骤进行对码：

1. 发射器电源打开，对码模式，灯不停闪亮；
2. 接收板电源打开，前车灯不停闪亮，进入对码模式；
3. 当对码成功，发射机灯全亮，车上面的灯全部关闭；

注意: 对码时请先操作发射机进入对码状态, 再操作接收机进入对码状态。

2、关机

请按照以下步骤关机：

1. 断开接收机电源。
2. 将开关拨到[OFF]位置，使发射机关闭。

警告

- 关闭时，请务必先关闭接收机电源，再关闭发射机，否则可能导致模型损坏、人员受伤。

发射机规格

产品型号	HT-TX02
适配模型	车
无线频率	2.4GHz
发射功率	<20dBm
无线协议	ANT
遥控距离	>100m(空旷无干扰地面距离)
通道分辨率	256级
电池	6V DC 1.5AAA*4
充电接口	无
续航时间	依电池类型
低电压报警	<4.45V
天线类型	内置单天线
数据接口	无
温度范围	-10°C ~ +60°C
湿度范围	20-95%
在线更新	无
遥控器颜色	黑
外形尺寸	长: 152mm 宽: 75mm 高: 167mm
机身重量	160g
认证	CE, FCC ID: 2AUBX-HT-TX02

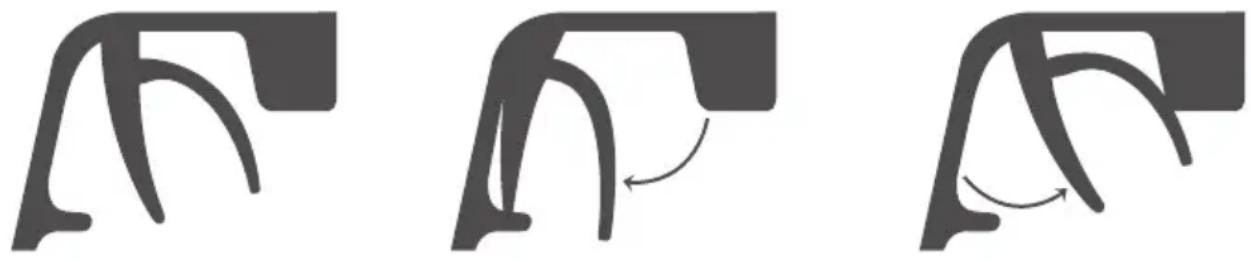

油门扳机位置

后退方向的顶端前进方向的顶端中

步骤1：打开发射器，发射器前灯会闪亮，进入对频模式。

步骤2：打开接收器开关，车前灯会闪亮，进入对频模式。

步骤3：当发射器，接收器对上频成功时，发射器前灯会长亮，车前灯会关闭。

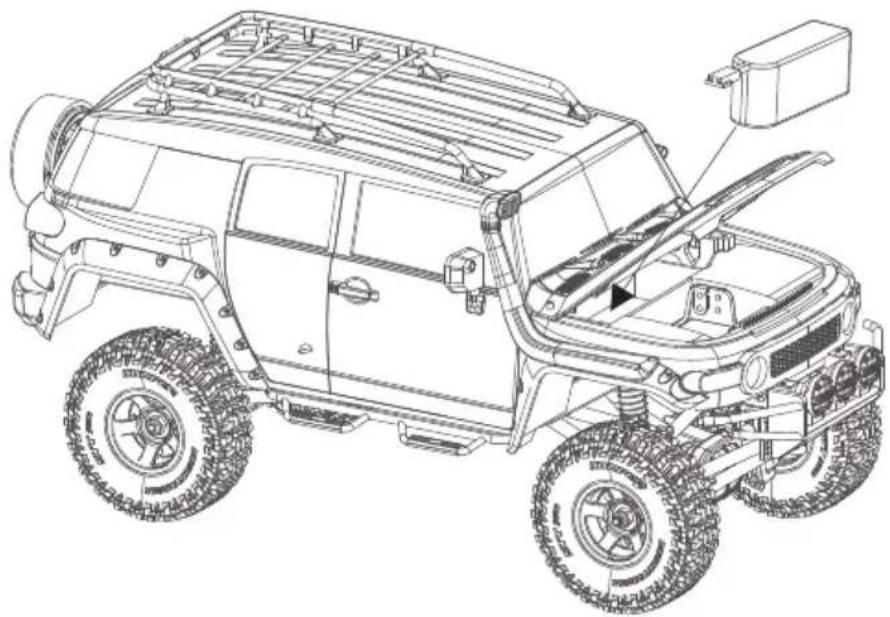

齿轮齿盒设置

齿轮啮合是模型车内小齿轮和直齿轮之间的间隙配合。如果更换电机或齿轮传动部件，请检查齿轮咬合是否过于紧密，如过于紧密，则可能导致过早出现磨损。

1. 将充电器连接到USB端口，然后将电池连接到充电器电源线上。
2. 充电时，LED灯状态为红色，充电完成时，LED灯状态为绿色。
   3.请勿在无人看管的情况下充电!
3. 如果发现电池或充电器温度过热，请立即断开电池和充电器，因为这可能是由内部短路引起的。

1.将USB充电器端口连接到电源。 2.将电池连接到充电器上。

1. 长期不使用时,应拔开并取出电池,以防电池漏液。
   2.请勿打开、拆卸或维修电池。

配件表

C2092 FJ酷路泽 引擎盖黄色
C2093 FJ酷路泽 前/后灯杯组
C2094 FJ酷路泽 引擎盖连接座
C2095 FJ酷路泽 备胎架及梯子
C2096 FJ酷路泽 射灯
C2097 FJ酷路泽 雨刮器及后视镜
C2098 FJ酷路泽 防撞
C2099 FJ酷路泽 灯镜片
C2100 FJ酷路泽 车壳黄色
C2101 FJ酷路泽 车顶白色
C2045 Teraz轮胎
C2046 星狀轮毂
C2052 7.4V 380maH电池
C2051 USB 平衡充电器 7.4V 1000mA
C2049 1:18 050电机+电机齿
C2057 1:18 塑胶齿轮
C2058 1:18 传动轴

C2102 1:18 螺丝套装
C2021 1:18 1kg 舵机
C2103 FJ酷路泽 车窗
C2074 1:18 后轮轴
C2071 1:18 车轮六角接合件
C2063 1:18 避振器 13圈弹簧
C2064 冒险家V2 / 陸巡 LC80/酷路泽 连杆
C2065 1:18 M4铝波
C2066 1:18 球轴
C2067 1:18 C座胶件
C2068 1:18 前/后桥胶件
C2069 1:18 舵机摇臂
C2104 FJ酷路泽 镜片
C2075 1:18 前轮转向轴
C2076 1:18 牙箱胶件
C2105 FJ 酷路泽 仪表盘
C2106 FJ酷路泽 座椅
