J3 Cub V3 - 遥控玩具 FMS - 免费用户手册

产品类型	技术休闲遥控飞机
品牌	FMS
型号	J3 Cub V3
翼展	1400 毫米（55.1 英寸）
全长	900 毫米（35.4 英寸）
飞行重量	约 1320 克
电源	LiPo 3S 11.1V 2200mAh 25C 电池（不含）
电机	无刷 3536-KV850
电调	Predator 40A
舵机	4个9克舵机
翼面积	28 平方分米（434 平方英寸）
翼载荷	47 克/平方分米（0.11 盎司/平方英寸）
主要材料	耐用EPO泡沫
遥控功能	副翼、升降、油门、方向（4通道）
特点	超精细电机和起落架，可选浮筒，预装球头连杆
建议年龄	14岁以上（非玩具）
保养	适用胶水：泡沫专用快干胶、5分钟环氧树脂胶、热熔胶
备件	有售（编号FMSRK...）

常见问题 - J3 Cub V3 FMS

FMS J3 Cub V3 的翼展是多少？

翼展为 1400 毫米（55.1 英寸）。

这个模型推荐使用什么电池？

推荐使用 LiPo 3S 11.1V 2200mAh 25C 电池。请确保电池能装入舱内并符合重心要求。

我可以在 J3 Cub V3 上安装浮筒吗？

可以，有可选的 仿真浮筒 可供购买，并可使用随附的支架进行安装。套件包含一套浮筒（编号 FMSFLT004）。

如何调整模型的重心（C.G.）？

建议重心位于机翼前缘后方 55 至 65 毫米 之间。调整电池位置，使模型保持水平或略微低头。

首次飞行的步骤是什么？

1. 进行遥控器 距离测试。 2. 检查重心。 3. 使用 小舵面量（升降舵 12 毫米，副翼 12 毫米，方向舵 14 毫米）。 4. 缓慢起飞，用方向舵保持轴线。 5. 将飞行时间控制在最多 4 分钟，避免电池过度放电。

如何启动无刷电调？

将油门摇杆置于 油门关闭 位置，然后连接电池。电机将发出一系列提示音，表示检测到的电池节数。此时电调已启动，任何摇杆移动都会使电机转动。

如果其他舵机正常但电机无响应，该怎么办？

检查电调是否已启动（油门摇杆在最低位）。如果问题依旧，请在遥控器上 反向油门通道。

如何保养 EPO 泡沫？

使用合适的胶水，如 泡沫专用快干胶、5 分钟环氧树脂胶或热熔胶。避免使用腐蚀性溶剂。定期检查螺丝是否紧固。

在哪里可以找到备件？

备件以 FMSRK... 编号标识（例如：机身编号 FMSRK101）。请联系当地商店或 [e-mail]。

有哪些基本安全须知？

不适合 14 岁以下儿童。始终在空旷无人处使用。遵守 LiPo 电池警告（不要无人看管充电，不要使用损坏的电池）。请遵循完整说明书。

用户手册 J3 Cub V3 FMS

警告：在组装、调整及飞行前请务必认真阅读产品说明书以熟知产品的特性。请严格按照说明书提示进行飞机的组装、调整及飞行。如操作不当会造成产品本身损坏及其它财产损失，甚至造成严重的人身伤害。

声明：模型不是玩具，具有一定的危险性，操作者需要具备一定的飞行经验，初学者请在专业人士指导下操作。禁止十四岁以下儿童操作、飞行。

安全须知

本产品飞行由无线电遥控器控制，在飞行过程中可能会受到外

界强信号源干扰而导致失控，甚至坠机。因此，在飞行

过程中务必始终与飞机保持一定的安全距离，避免意外碰撞、受伤。

——请勿在发射器电池低电量的情况下操纵模型飞机。
——请勿在公路、人群、高压线密集区、机场附近及其它法律法规明确禁止飞行的场合飞行。
——请勿在雷雨、大风、大雪或者其它恶劣气象环境下飞行。
请严格遵照产品指导说明及安全警告操作本产品及其相关配置（例如充电器、电池等）。
——请勿将相关化工类产品、零部件、电子部件等置于儿童可触及的范围。
——请勿将电子件暴漏于潮湿的环境中，以免造成损坏。
——请勿将本品任意处置于口中，以免造成人身伤亡。

锂聚合物电池使用安全须知

使用锂聚合物电池时，须严格遵守制造商说明、要求并了解相关风险，使用不当会导致锂聚合物电池起火，从而造成严重的财产损失甚至人身伤害。
禁止使用变形、胀气的锂聚合物电池。
禁止使用过充、放电的锂聚合物电池，避免发生危险。长时间不使用须将锂聚合物电池放电至存储电压（3.8~3.85V/节）。锂聚合物电池须储存在室内干燥区域（4.5~48.5℃），禁止将锂聚合物电池置于阳光下暴晒或车内，高温可能会导致锂聚合物电池起火，造成财产损失和人身伤害。
请使用专用充电器对锂聚合物电池进行充放电，禁止使用其它如：镍氢电池充电器。充放电时，禁止将锂电池放置于高温物体表面，建议使用锂电池防爆袋。不正确的充放电操作会对锂聚合物电池造成损伤，甚至会引起火灾，造成财产损失和人身伤害。
禁止将锂聚合物电池单节电压放至低于3V，禁止给已损坏的锂聚合物电池充电。
锂聚合物电池充放电须在有人看管的情况下进行，避免发生意外造成不必要的损失。

飞机电池充电警告：

请确保使用合格的电池充电器给锂电池充电。在使用充电器前，请认真阅读充电器说明书。充电过程中，请确保把电池置于耐热的表面。建议把锂电池置于防火充电袋内充电，防火充电袋可在相关模型实体店或网上买到。

产品特点

派普J-3幼兽是一款美国轻型飞机，由派普飞机公司在1937-1947年大量建造。J-3简单轻量的设计使其拥有卓越的低速操控性能和短距起降能力。在二战期间，J-3变更军用代号为L-4蚱蜢，被广泛用于侦察、运输物资、火炮引导和撤退伤员。

FMS现在推出全新的1400mm级别J-3CubV3版本。FMS1400mmJ-3V3一如既往继承了真机优秀的低速操控性能和短距起降性能。它延续了V2版的组装、结构优势，继承了V2版高还原度的特点。像真的发动机组件、起落架组件等，使之在外型上无限接近真机。值得一提的是，我们广泛采集和采取了玩家的建议，新版本J-3添加了浮筒配置，满足玩家享受水陆起降双重乐趣的需求。FMSJ-3V3摒弃了市场上泛滥的黄色涂装，选用了超具辨识度的红色涂装，活力奔放的正红色，使之无论在陆地和高空都能第一时间抓人眼球。

J-3V3是典型的4通道飞机：油门，升降，方向和副翼。他同时具有像真机细节精致的特点和初学者飞机稳定好飞的特点。如果你一度在像真机和初学者飞机之间徘徊不定，就来试试FMS这款J-3V3吧。你需要的他都能满足。

特点：

·高配置动力系统：动力十足的3536-KV850电机，捕食者40A电调。
- 高还原度细节：发动机组件。起落架组件等
·简易的螺丝组装结构
·坚固耐用的EPO泡沫材料
- 可选配浮筒

目录

产品特点 39
产品组成 39
机体安装 40
电池安装· 44
接收机连接示意图 45
遥控器设置 45
夹头安装方式 46
舵角和舵机摇臂安装 46
重心调整 47
飞行前准备 47
故障检修指导 48
配件列表 48

产品组成

在组装产品之前，请仔细检查以下配件，如有缺失或者损坏，请及时联系当地店面或者邮件至厂家（[e-mail]），告知缺失或损坏的配件名称及编码（请在本说明书尾页查看相应的配件编码）。请注意，不同配置，包装盒内部物品不同。

产品参数

翼展：1400 mm(55.1in)

机身长：900mm(35.4in)

飞行重量： 1320g

电机：3536-KV850

翼载荷: 47g / dm^2 (0.11oz/in²)

翼面积： 28dm^2 (434sq.in)

电调：40A

舵机：9gx4

电池：11.1V 2200mAh 25C

A: 机身

D: 垂尾

G:螺旋桨

B: 主翼

E: 主起落架组

H:螺丝组和连接钢丝

J:尾撑杆

C: 平尾

F: 主翼支撑杆

I:对接管和Y线

机体安装

起落架安装

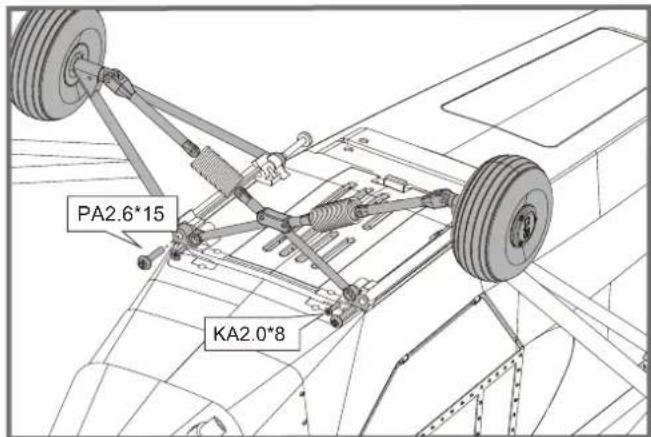

1.如图所示，保持机身底部朝上，使用所附螺丝固定起落架

主翼安装

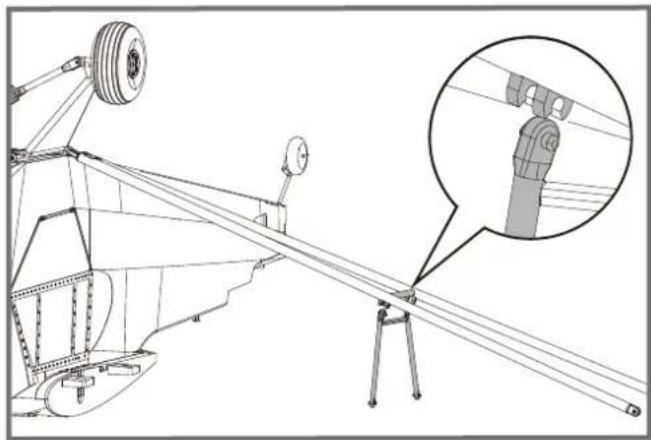

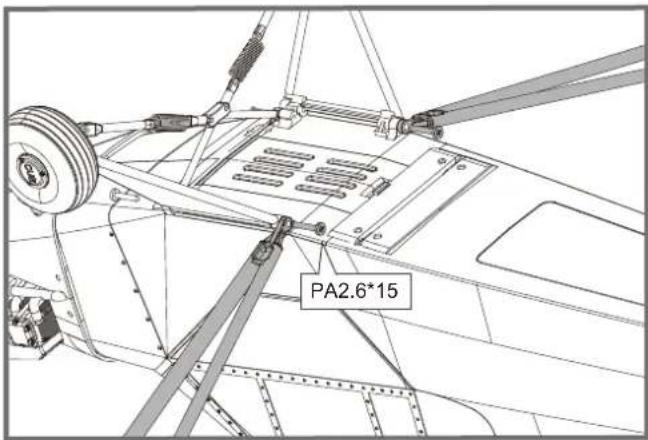

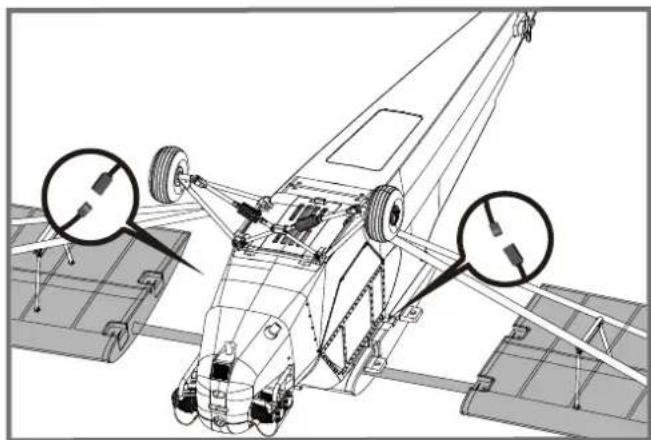

1.如图所示，将螺丝穿过主翼斜撑杆锁入机身底座。
2.将左右斜撑固定件卡进机身相应槽位。

3.如图所示，把主翼对接管装入机身槽位，安装左右两侧机翼

注意：确保插牢机翼和机身的对接插头。

机体安装

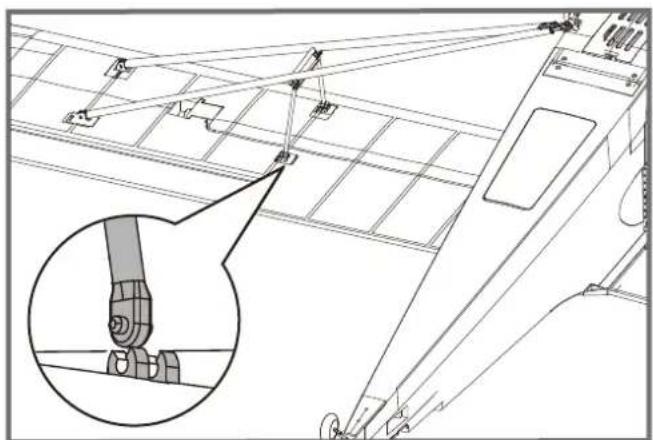

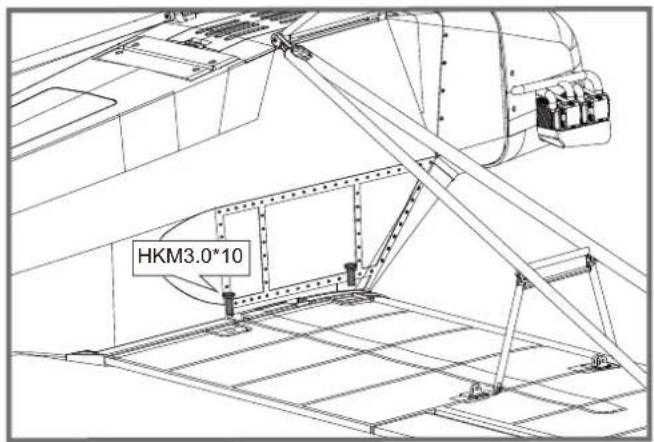

4.使用所附螺丝固定机翼。

5.将左右斜撑固定件卡进主翼相应槽位。

平尾安装

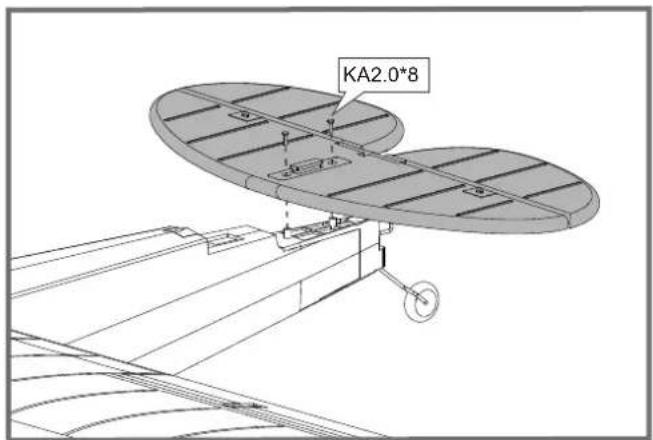

1.如图所示，使用所附螺丝固定平尾。

机体安装

垂尾安装

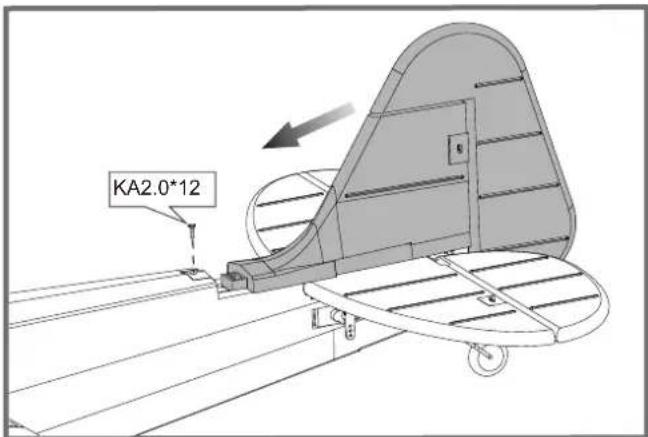

1.如图所示，将垂尾装入机身尾部滑槽
2.使用所附螺丝固定垂尾。

连接钢丝安装

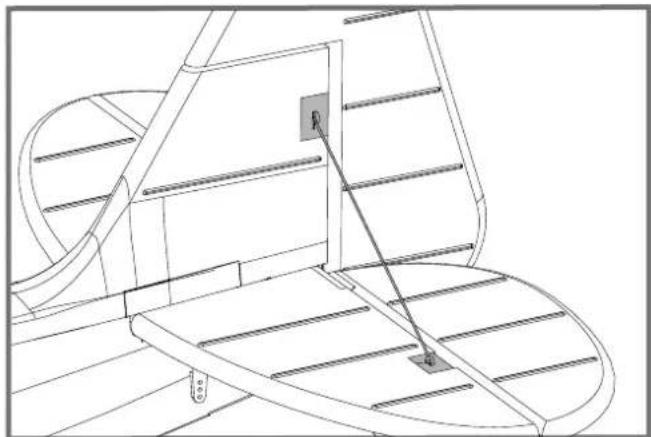

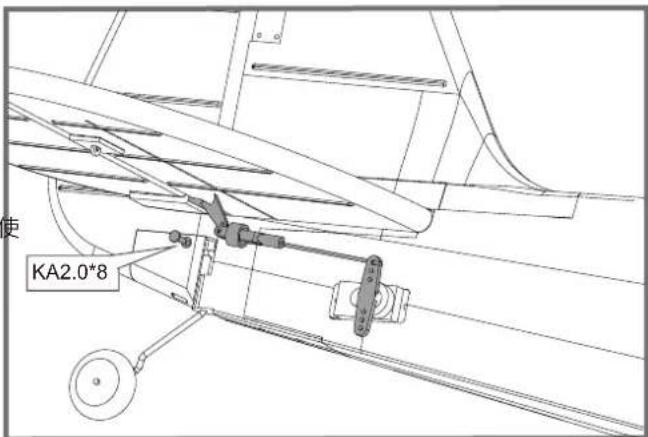

1.如图所示，保持舵机在回中状态，安装连接钢丝至平尾舵角，用所附螺丝固定。

2.如图所示，保持舵机在回中状态，安装连接钢丝至垂尾舵角。

1.如图所示，安装尾撑至平尾和垂尾相应位置

天线安装

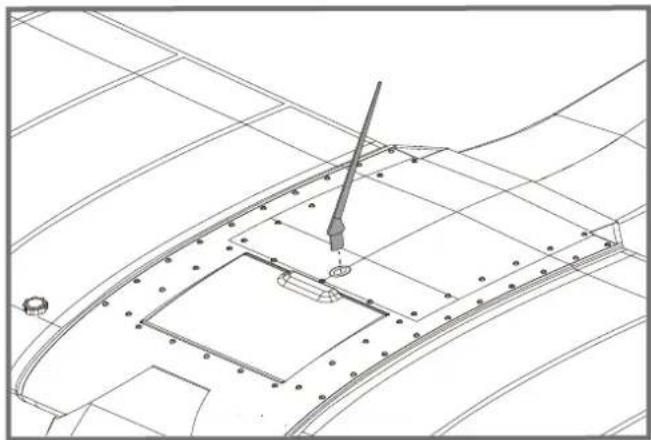

1.如图所示，安装天线至机身。

螺旋桨安装

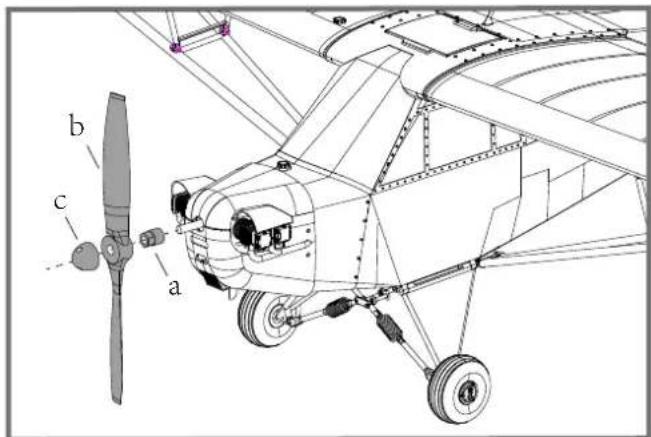

1.如图所示，依序安装螺旋桨和桨罩。

机体安装

浮筒安装

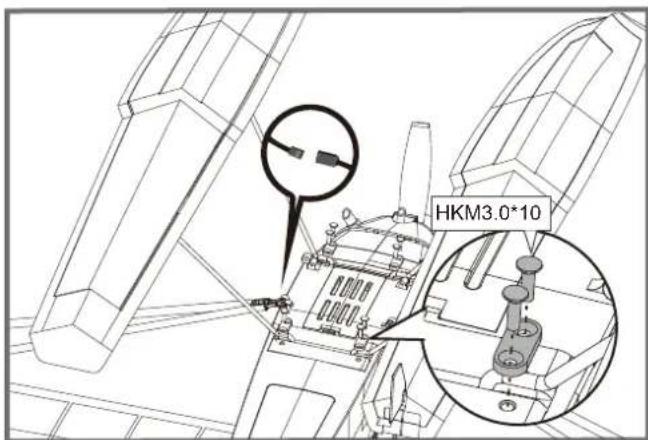

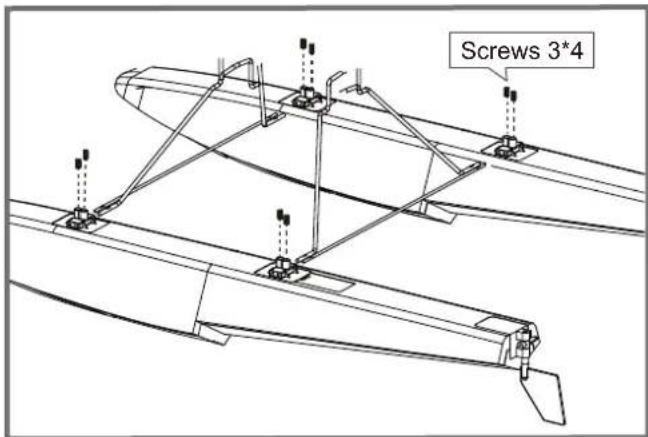

1.如图所示，将浮筒支撑杆安装至图示塑胶件部分，用螺丝固定支撑杆。

2.如图所示，将装上支撑杆的浮筒组安装至机身底部，使用所附螺丝和塑胶压片固定。

注意：确保插牢浮筒和机身的对接插头。

电池安装

1. 打开座舱卡扣，移开座舱。
   2.取下电池舱的魔术贴(毛面)贴于电池上面。

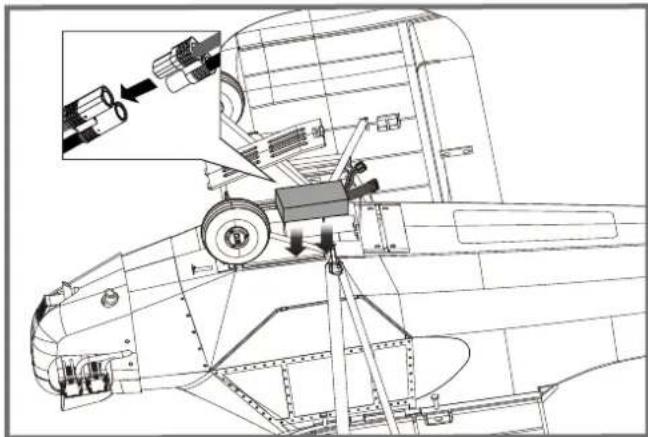

   3.如图所示，将电池置于电池舱内，用魔术带绑紧，使有电源线的那端朝向飞机的尾部。

注意：由于不同电池厂家生产的电池重量有轻微的差异，需要调整电池的前后位置来平衡飞机的重心位置。

接收机连接示意图

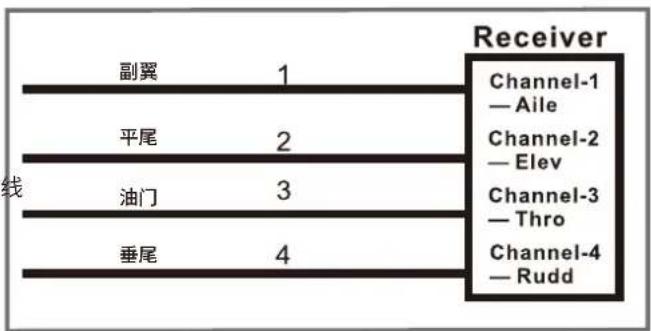

如图所示，以Futaba遥控器为例，将舵机信号线按照图示顺序插入接收机通道，将所有连接线整理整齐并固定在电池舱后部的凹槽里，随后固定好接收机。请注意，如产品配有LED，则LED信号可插入任何闲置通道。

线

遥控器设置

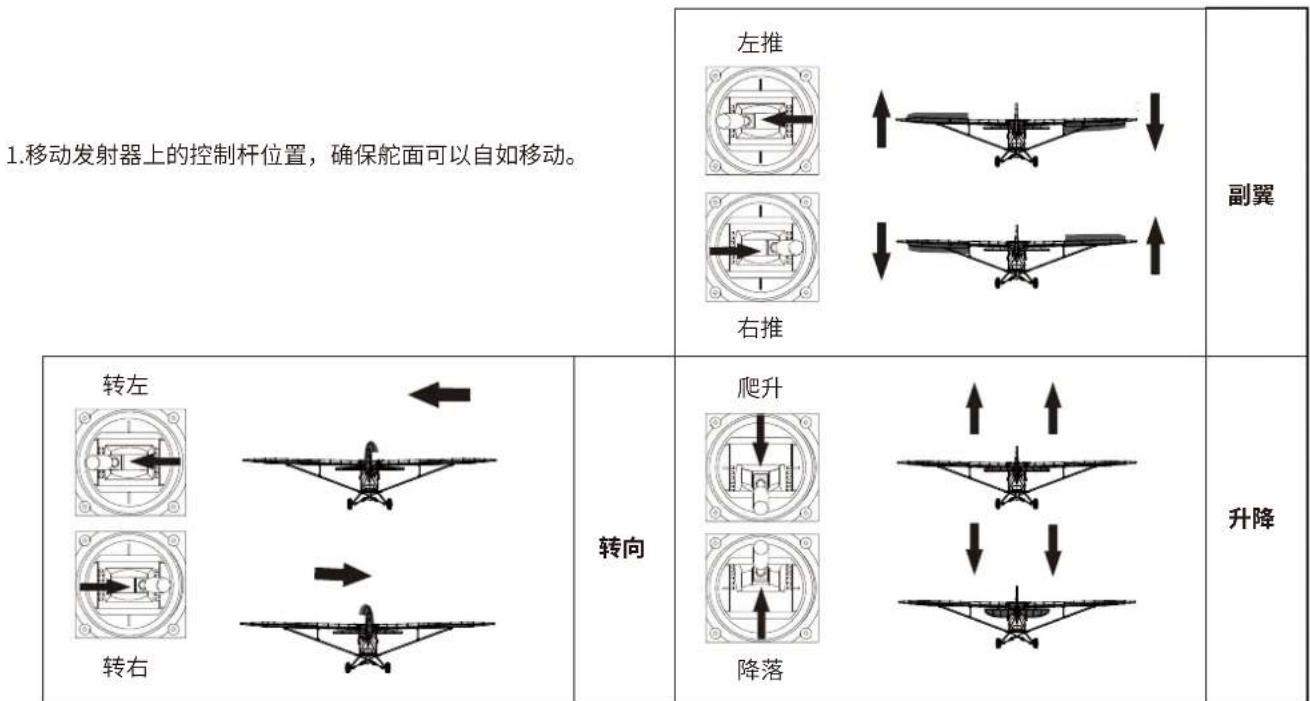

警告：为保证安全，在遥控器参数设置及舵面调整过程中，请务必拆下螺旋桨，以免电机意外启动发生事故。遥控器发射机开机前，确保油门杆在最低位置，其它摇杆在中立位置。开发射机并给接收机通电，随后听到电调初始化音（音符释义见后文“电子调速器说明书”）。观察所有舵面是否回中，如果没有回中，尽量通过调整舵机摇臂角度、连杆长度的方式来使舵面回中，若调整长度在安全范围内仍未回中，则使用遥控器通道微调或者菜单中的“SubTrim”选项来使舵面归中。如下图所示观察摇杆动作与舵面动作的对应关系，如发生舵面反向需要使用遥控器中的通道反向功能来纠正。

推荐舵面行程

温馨提示：首飞建议用小舵面行程

	大	小
升降舵	16mm up / down 12mm up / down
副翼舵	16mm up / down	12mm up / down
方向舵	18mm left / right	14mm left / right

夹头安装方式

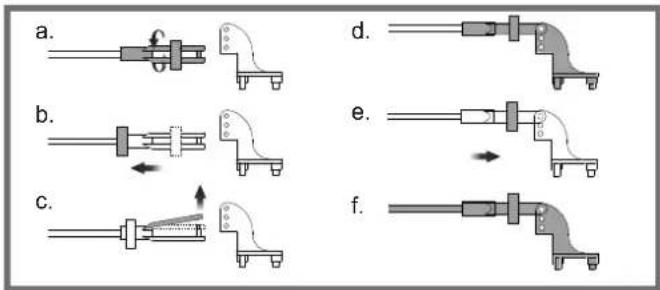

1. 保证舵机为回中状态，将连接杆夹头调整到合适位置。
   2.将O型圈移开，打开夹头，将夹头安装到舵角孔位。
   3.将O型圈移回相应位置，锁紧夹头。

舵角和舵机摇臂安装

图示是舵角和舵面摇臂的出厂设置。首飞建议用出厂设置的小舵角飞行。首飞后，可按图调整舵角。

	舵角	摇臂
平尾
垂尾
副翼

重心调整

通过移动电池在电池舱内的前后位置调整飞机的重心，使飞机保持水平或稍微头重的状态。首飞以后，重心位置可以根据你自己的飞行偏好再做更改。

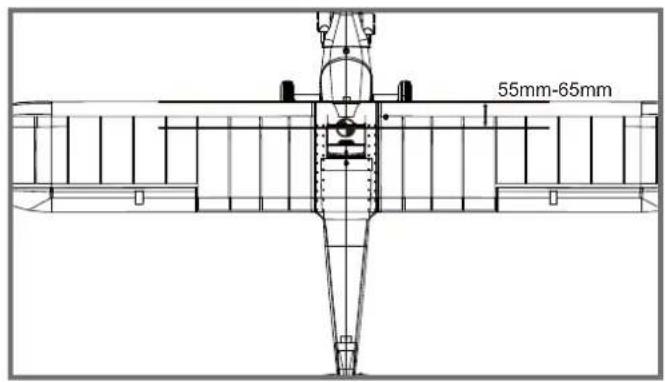

1.如图所示，推荐重心位置是机翼前缘往后55-65mm处（安装电池以后）。推荐把食指放在机翼下面的重心位置来帮助调整重心。
2.在调整飞机重心的时候请确定飞机处于组装完毕待飞的状态。

飞行前准备

起飞前的检查

每次飞行前须做严格的地面检查，可有效避免飞行事故的发生。

1. 检查全机螺丝是否安装到位、舵角摇臂连接可靠。机翼快拆装置已锁紧。
2. 安装电池，并调整飞机重心到说明书推荐位置。
   3.动力电池、遥控器发射机电池等已充满电，处于可靠工作状态。
3. 发射机油门杆保持在最低位（推荐使用带有油门锁定功能的遥控设备），打开发射机，随后连接动力电池，待电调初始化完成后检查各个舵面是否回中，是否动作正确。
   5.轻推油门观察螺旋桨转向是否正确

所有检查完成后，方可进行飞行，初学者首次飞行需要有经验的爱好者协助完成，避免因操作不当发生飞行事故。

合适的飞行场地

航模飞行须远离人群、建筑物、树木、高压线及禁飞区的空旷场地（至少2-3个足球场大小）。初学者飞行前需要向有经验的爱好者询问相关安全事宜。

关于飞行时间

厂家推荐的飞行时间是使用厂家推荐型号的电池，由有经验的爱好者在微风天完成飞行测试得到的飞行时间，该时间与电池参数、飞机全备重量、飞行条件以及飞行手法相关，不同飞行条件可能得到不同的飞行时间。

建议爱好者在飞行时使用遥控器的“计时功能”，建议初始飞行时间设定为4分钟，飞行时间倒计时告警后，降落飞机并测量电池电压，方可估算飞行时间并重新调整遥控器计时。如发射机没有计时功能，需要其他设备辅助测算飞行时间，以保证飞行安全。在电池放电后期，禁止将飞机飞入下风区（风向指向的远端），防止动力不足而导致飞机不能安全返航。

故障检修指导

问题 问题原因	解决方式
油门推杆无响应,但舵机有响应	——电调未连接电机——油门通道反向	——降低油门推杆和油门微调设定——反过来重新装油门通道
桨的噪音过大或者震动过大	——桨罩、桨、电机、电机架坏了——桨或者桨罩的小部件松动了——桨装反了	——更换损坏的配件——把桨、桨夹和桨罩的小部件拧紧——反过来重新装桨
飞行时间变短,飞机无力	电池电量低——桨装反了——电池坏了	——重新给电池充电——依照电池说明书更换新的电池
飞舵面不动,或者动作响应较慢	——舵面、舵角、连接杆、舵机坏了——连接线坏了或者接头松了	——更换或者维修坏了的配件——检查所有连接线,确保所有接头无松动现象
舵面反向——遥控器发射机通道反向		——检查通道控制(舵面)方向,调试飞机舵面和遥控器的舵面控制杆
电机无力	——电机或电池坏了——电调用了不合适的低压保护装置	——检查电池、发射机、接收机、电调、电机是否有损坏(如有,请及时更换)——立刻操控飞机降落,重新给电池充电
接收器的LED灯慢闪	——接收器低电量	——检查电调和接收器之间的连接——检查舵机是否受损——检查连接杆是否安装到位

配件列表

FMSRK101	机身	FMSBM009	电机板
FMSRK102	主翼	PRKV850	KV850电机
FMSRK103	平尾	PRESC001	40A电调(200mm线长)
FMSRK104	垂尾	FMSSER9GPW	9克塑胶正向舵机（防水）
FMSRK105	机头罩	FMSCHR01	充电器
FMSRK106	连接钢丝	FMSFLT004	浮筒组
FMSRK107	支撑杆
FMSRK108	前起落架组
FMSRK109	贴纸
FMSRK110	桨夹
FMSRK111	对接管
FMSRK112	螺丝组
FMSPROP021	桨
FMSDZ007	电机轴
FMSDJ007	电机架

如需查找产品图片，请登录FMS官方淘宝店https://fmsmodel.taobao.com。如需查找电调说明书，则在以上网址搜索栏中搜索关键词“电调”，即可在任何一款电调产品页面查看。
