用户手册 TZD 603 CATA

H05GG-F5G1,5*, H05V2V2-F5G1,5*

L1 L2 N1 N2 L N PE L-N:220-240V ~

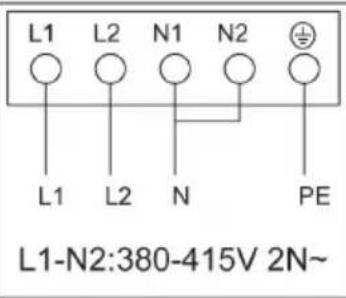

L1 L2 N1 N2 L1 L2 N PE L1-N2:380-415V 2N~

H05RR-F3G1,5*, H05VV-F3G1,5*

L1 L2 N1 N2 L N PE L-N:220-240V ~

*Teniendo en cuenta el factor de simultaneidad
*Bei Gleichzeitigkeitsfaktor
*En tenant compte du coefficient de simultanéité.
*Considering complementary factor
*Tenendo conto del fattore di contemporaneità
*In aanmerking de Geleijktijdigheidsfactor
*Tomando en consiferação o factor de dimultaneidade
*Idet der tages højde for samtidighedsfaktoren
*yhtäaikaisuuden huomioonottaen
* Samtidighetsfaktorn bör tas med i beräkningen
*Λαμβάνοντας υπόψη τα προεξέχοντα πλήκτρα χειρισμού
*Учитывая фактор совместимости
*Biorąc pod uwagę ich komplementarność
*Figyelembe véve az egyidejűségi tényezőt
*素，控制盘四周要用随产品赠送的防渗水的胶条粘牢。
*Ta i betraktning samtidighetsfaktoren

Fig.6 - Abb.6 - Afb. 6 - Puc. 6 - Rys. 6 - Kuva 6. - 图6 - 6. ábra - Euk. 6.

本产品专为家庭设计。任何由于安装失误或不当、错误使用及滥用可能造成的物品或人员损伤，生产商概不负责。

生产商谨此声明，本产品符合《2014/35/EU号法令》中的关于低压电器的相关规定，及《2014/30/EU号法令》中关于电磁相容性原理的相关规定。

意事项

• 建议加热时使用的容器具有一定的深度，直径等于或者略大于版画显示的直径。
• 避免液体溢出。所以，当加热的液体受热后，或者完全沸腾时，应该减少热能。
• 在电炉灶关闭前不要放置空锅和瓶罐。
• 决不可以使用铝纸或将用铝纸包装的产品直接放在台子上。
• 不可将金属物品，比如刀子，叉子，勺子以及盖子放在台子上面，以避免被加热。
• 用不粘锅烧煮，不添加佐料时，将预热时间限定在1至2分钟之内。
• 遇到食品会粘锅的情况，先将功率定在最小，然后再反复增加。
• 如果灶台的表面发生破损，请立即拔掉电源，免除造成触电。
• 请不要使用蒸汽性洗涤剂进行炉灶的洗涤。
• 在工作中，设备及其部件可能会发热。
• 应小心避免触碰发热元件。

- 年龄小于 8 岁的儿童应远离该设备，除非有人监管。

- 在监管下或合理指导其安全使用，使其明白可能产生的风险的情况下，8岁及以上儿童，身体、感官或心理残障人士，缺乏专业经验和知识的人群可以使用该设备。儿童不应将该设备当成玩具。在没有监管的情况下，儿童不得对设备进行清洗和维护。

- 如在无人看管设备的情况下，用油脂或油进行烹煮会非常危险，因为可能引起火灾。严禁用水扑火，应先断开电源，然后用盖子或灭火毯等物将火焰覆盖住。

- 注意事项：烹调过程必须有人照管。短时间的烹调过程必须一直有人照管。

- 警告：在无人照管的情况下，用炉灶烹调含油食物可能会造成危险，引起火灾。

- 火灾危险：不在加热面上存放物品。

- 使用烹煮设备生产商设计或由其在

说明中指定的、适用于该设备的防

护罩。使用不合适的防护罩可能导致意外。

按照布线规定，在固定布线中嵌入用于与供电总线断连的线路，该线路具有所有电极的触点开距，在过压类型 III 的情况下可实现全面断连。插头或多极开关应该让安装工具容易够到。

该燃气灶无法通过外部定时器或遥控系统进行操作。

如以上要求和标准不被参照执行，安装人员不承担任何可能引起不幸的责任。

如果电线受损，请让厂家更换，或通过有质资的技术援助中心或技术相当的专业人员完成，避免任何危险发生。

使用说明

安装

所有安装（电路连接）必须由有资质的技术人员按照现行标准操作。

特殊说明参见安装人员部分。

使用

触摸式电磁灶的组成部分

感应键

所有操作都可以通过轻轻按下安装在显示板正面的感应键(电容式)来完成。每一个按键都有对应的显示。每一步操作都会由声音信号来证实。

触控开关(图2)

1 开/关 ON/OFF

2弱-

3 强 +

4 双回路/三回路

5 灶头选择控制

6 火力强弱显示

7 计时器指示

8 键盘锁定

9 计时器

触控开关的开启与关闭

接通电源后，需要等待约一秒钟，触控开关才可开启。

恢复初始设置后，所有显示屏及面板将闪烁一秒钟左右。此后所有的显示屏及面板都将熄灭，触控开关处于待机状态。

要开启触控开关，请按“开/关”(1)按钮。

各灶头的屏幕显示为“--”。若某一灶头较“烫”（温度较高），显示屏则出现“H”。

一旦触控开关打开，相应状态将维持60秒。若未选择任何灶头，触控开关则自动恢复待机状态。

只有通过按“开/关”(1)按钮才能打开触控开关。若同时按下“开/关”(1)及其它按钮，则指令无效，触控开关继续处于待机状态。

任何情况下都可通过按“开/关”(1)按钮关闭触控开关，甚至在操作面板被儿童保护功能锁死的状态下也可进行此操作。

“开/关”(1)按钮的关闭功能在任何情况下都具优先性。

自动关闭

触控开关一旦开启，若在60秒内未进行任何操作，将自动关闭。若已选择了灶头却无后续操作，自动关闭的时间则分为两个10秒钟：第一个10秒后自动退出被选中的灶头，再过10秒后触控开关关闭。

灶头开启/关闭

触控开关开启时，可以通过按相应区域的按钮(5)选择并开启灶头。

被选中灶头的屏幕(6)即会变亮，而其它灶头的屏幕会变暗。若该灶头较“烫”，则会显示“H”。按“强”(3)或“弱”(2)按钮，可以选择不同级别的火力大小，灶头便开始加热。

一旦选择了灶头，便可以选择火力。火力从第5级开始，按下加号（3）或减号（2）更改为您想要的火力。当达到“0”或“9”的火力值时，便不可以再进行更改。只能再次按下减号（2）或加号（3）更改火力。

关闭灶头

通过按相应的(5)按钮关闭灶头。所选灶头的显示屏（6）闪烁。若要将火力调为0，可同时按下加号(3)和减号(2)两个按钮，也可按住“弱”(2)按钮直到火力下降至0。若某一灶头较“烫”，将间歇地显示“H”。

关闭所有灶头

通过按“开/关”(1)按钮，可以在任何时候立即关闭所有灶头。进入待机状态后，在较“烫”灶头的屏幕上将出现“H”，其余屏幕将关闭。

火力

灶头的火力分为9个不同等级，分别以数字“1”至“9”通过显示屏(6)显示。

余热显示

此项功能提示用户该灶头仍处于高温状态，不可触摸。余温通过一定的数学模型计算，若仍有高温余热，该灶头相应的显示屏上会出现“H”。加热与冷却的程度通过以下标准进行判断：

·所选火力大小（从“0”至“9”）

· 加热时长

在关闭该灶头后，相应的屏幕将显示“H”并根据余温的高低采用七段式显示器显示，直至根据数学模型计算出的灶头温度降至危险温度以下（≤60℃）。

自动关闭功能（运行时间限制）

根据不同的火力级别，在不进行任何操作的情况下，各灶头将在经过一段预设最长时间后自动关闭。

对该灶头的任何操作（通过“强”(3)、“弱”(2)按钮、或同时按下两个按钮），会重新开始计算自动关闭预设时间。

非故意开启保护

一旦电子控制装置发现某一按钮持续按住10秒以上，炉灶将自动关闭。系统将发出错误警示声，提醒用户感应器已发现某一干扰物；同时屏幕将显示错误提示“ER03”。若灶头处于较“烫”的状态，“H”提示将与错误提示交替出现。
·触控开关开启后20秒钟，若未开启任何灶头，系统则自动进入待机状态。
·触控开关开启后，“开/关”按钮较其它按钮都优先，以保证在任何情况下，甚至同时或交替按下数个按钮时也可以关闭触控开关。
· 在待机状态下，若持续按住某一按钮，系统将不会做出任何反应。只有保证在没有任何按钮被按住的情况下，才可重新开启触控开关。

按钮锁死（儿童保护功能）

儿童保护功能：

按钮锁死：

开启触摸式控制面板后，按下按钮（8）1秒钟，可开启儿童安全功能。须先按下左后方的烹饪灶选择按键。所有的屏幕上均将出现“Lo”，即“LOCKED”（防止非故意开启炉灶的儿童保护功能）。若灶头仍较烫，则将交替出现“L”和“H”。

这一操作应在10秒内完成，且无须按上述按钮之外的其它键。否则操作将中断，炉灶按钮将不能被锁死。

只要用户不解除该功能，控制按钮将一直处于锁死状态，甚至其间灶头关闭后又重新开启、或重新开启触控开关（如在断电后），也不会退出按钮锁死。

解除按钮锁死：

在开启触控开关后，可以解除儿童保护功能的锁死。长按按钮（8）3秒钟，按钮锁定将被解除。

多回路控制

不带双回路或三回路的燃气灶，见图 2A

双眼燃气灶（图 2B）

在点燃双眼燃气灶的同时,二条回路启动。外回路的启动通过显示屏的右下角的指示灯（6）显示“=”。如果只启动内部回路，则外回路可以通过双回路按键（4）来开关。当再按双回路按键（4）时，可以重新启动外回路，相应的指示灯（7）同时显示。

三眼燃气灶（图 2C）/双眼和三眼燃气灶（图 2D）在点燃双眼/三眼燃气灶的同时，三条回路启动。每条回路的启动/关闭可通过按键 4 完成，并通过指示灯（8）交替显示“≡”和电量。

关闭/更改计时器

可以同时按下减号（2）和加号（3）按键（带声音信号）随时更改或关闭计时器。通过减号键调整至“0”后，计时器关闭。

在关闭之前，计时器屏幕上将持续5秒显示“0”。

灶头计时器的编程

控制器开启后，可为每个灶头编写独立的计时器。

如需使用切断定时器，请确保控制器开启，选择灶头且灶头LED显示屏闪烁，按下按钮（9）且计时器显示“--”

调节范围（0-99分钟），可通过减号（2）和加号（3）以1分钟为步进进行调节。设置分钟后，再次按下按钮（9）设置几十分钟。然后，等待5秒，灶头的独立计时器被启动。

在计时器编程过程中，所选灶头的信号灯（6）边上的红点（7）闪烁，提示该灶头处于计时状态中。

时间到了以后，会发出声音信号且计时器屏幕上静态显示“--”。被编程的灶头将被切断，如果灶头还烫，将显示“H”，否则灶头显示屏上会显示行程。

发出10声声音信号后，声音信号和计时器LED屏的闪烁将自动停止，然后屏幕熄灭。

基本行为符合 “分钟提示音” （独立计时器）的描述。

维护保养(图4)

剩余的锡纸和食物，溅出的油脂、糖汁或者糖份很高的食物，应该马

上从灶台上清除掉，避免对灶台面造成侵蚀。平时要保持灶台清洁，

用清水或者合适的产品先把灶台面清洗干净，然后用干净的纸或者搽

布拭搽干净。禁止使用带有腐蚀质的塑料或搽布。当然，也应该避免

带有腐蚀性的化学试剂或者去污剂。

安装人员说明

安装

本说明适用于具备资质的技术人员，用作其依照法律和强制标准进行安装、调节和维护工作的指南。进行此类操作时，请务必断开设备电源。

安置地点(图 5)

1 正面视图

2 前面

设备可以安装到如图所示的工作区域。将随附的密封件用于整个工作区域的周长。

电路连接

连接电路前，证实以下几点：

- 安装特性满足烧煮平台底部接线板的特性。

如燃气灶安装位置的下方有空隙，则应在如图所示的间距处安装木质或类似材质的防护面板。

- 根据现行标准和法律规定，安装必须有效接地。

接地是法律

规定必须执行的。

当使用工具没有接线或插头，需用适合接线板特性和工作温度

的材料。决不允许接线的温度超过环境温度50℃以上。
