用户手册 DGS-1210-10P D-LINK

本指南提供設定 D-Link 智慧型交換器的的說明，請注意您購買的產品可能與下列說明有些許差異。

更多關於您的交換器細節資訊、配件、設定網連接路與技術規格，請參閱產品包裝中的使用手冊。

步驟1-打開包裝

小心打開包裝後，請參閱包裝內容物資料，確認所有品項數量正確以及均正常沒有損壞，假如有任何品項遺失或損壞，請聯絡當地的零售商更換。

• D-Link Web 智慧型交换器。
• 機架固定架。
• 電源線。
• 使用手册光碟片（包含 SmartConsole Utility program）。
• 多國語言版設定指南。

步驟2-交換器安裝

為了讓交換器安裝與運作安全，建議您以下幾件事情：

◆ 檢查電源線的外表，並確認 AC 電源連接插頭是安全的。
◆ 請確認交換器周圍為適當的通風散熱環境。
不要放重物在交换器上。

桌上型或架上行安装

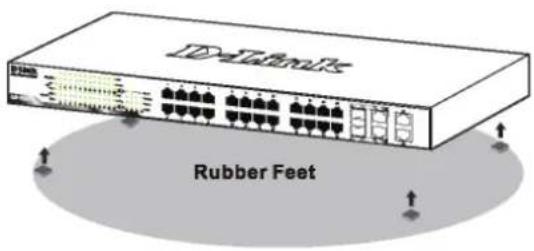

常安裝交換器在桌上或架子上，產品包裝內的橡膠腳墊請安裝至交換器底部的四個角落，讓交換器與桌面有適當的通風空間。

Dellmills Rubber Feet

圖 1. 安裝橡膠腳墊

機架安裝

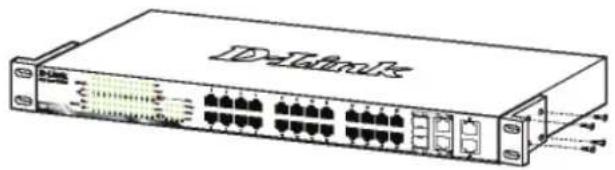

交換器可以安裝在 EIA 標準尺寸的 19 吋機架，安裝時，請將利用螺絲將機架固定架固定鎖緊在交換器的側面（兩邊均要安裝）。

D-Link 12

圖 2. 固定機架固定架

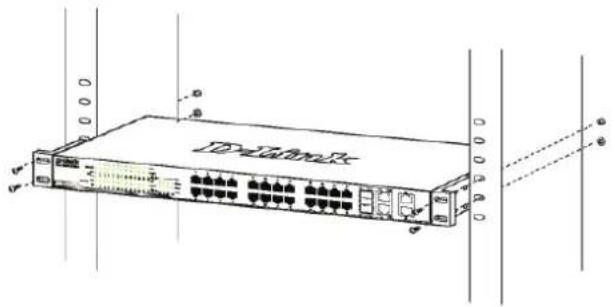

然後，使用包裝內所提供的螺絲，將交換器鎖到機架上面。

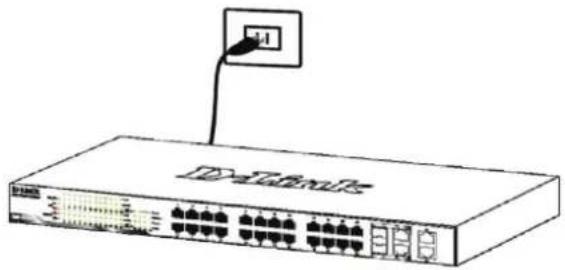

您可以連接 AC 電源線至交換器後方的的電源插孔（電源插孔最好具備接地或高壓保護機制）

為了預防危險，如果發生電源中斷，請立即拔掉插座，當電源回覆，請將電源插上。

管理設定

D-Link 網頁智慧型交換器可以使用 Telnet 做 in-band 管理，使用者可以選擇 Web 進行管理，也可透過瀏覽器或利用任何電腦使用 SmartConsole Utility 管理。

假如您僅想要管理一部 D-Link Web 智慧型交換器，Web-Based Management Utility 將會是比較好的選擇，每部交換器會取得自己的 IP 位址，可以讓 Web-Based Management Utility 或 SNMP 網路管理者或電腦在相同的 IP 網段進行通訊溝通之用。

假如您要管理多部 Web 智慧型交換器，SmartConsole Utility 會是比較好的選擇，使用 SmartConsole Utility，您不需要更換您電腦的 IP 位址，即可輕鬆開始進行多部智慧型交換器的初始設定，請參考接下來 Web-Based Management Utility 與 SmartConsole Utility 的詳細安裝說明，Telnet 管理與 SNMP-Based 管理。

Web-based 管理介面

設備成功安裝後，您可以設定交換器、監控LED面板顯示與使用Netscape Navigator（6.2或以後版本）或Microsoft® Internet Explorer（5.0或以後版本）進行圖形化統計資料顯示。

開始 Web 設定您的交換器時，您需要以下的設備：

• 電腦具備提供 RJ-45 介面乙太網路卡。
• 標準乙太網路線。

步驟 1

使用標準網路線連接電腦網路卡與交換器前方任何網路埠。

電腦必須取得與交換器相同網段的 IP 位址，始可透過乙太網路線連結登入與設定交換器，舉例來說，假如交換器的 IP 位址為 10.90.90.90，電腦的 IP 位址必須為 10.x.y.z（其中 x/y 需介於 0～254 之間，z 需介於 1～254 之間）

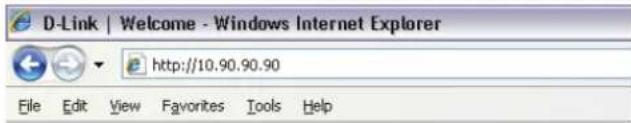

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

圖 7. 在瀏覽器輸入 IP 位址 10.90.90.90

網頁設定也可以透過 SmartConsole Utility 開啓，打開 SmartConsole Utility 常出現設備列表時，雙擊該交換器，將會自動下載設定至您的瀏覽器。

注意：交換器的IP位址原廠設定值為10.90.90.90、子網路遮罩為255.0.0.0與預設閘道為0.0.0.0。

步驟3

當下面的登入視窗顯示，請在密碼欄輸入輸入“admin”，接著按下 OK 至設定主視窗畫面。

在進入 Web 管理介面之前，Smart Wizard 設定精靈將導引您快速設定功能，像是密碼設定、SNMP 設定與系統設定，假如您不想調整任何設定，點擊 Exit 離開設定精靈，進入 Web 設定管理，Smart Wizard 設定精靈的功能史詳細的功能說明，請參考手刊中的說明。

產品提供 SmartConsole Utility 程式，可以利用它經由電腦搜尋與該電腦相同 L2 網段的交換器，這個工具僅支援使用 Windows 2000、XP 與 Vista x64/86 作業系統的電腦，安裝 SmartConsole Utility 有兩種方式，一是透過安裝光碟片自動執行，另一種是手動安裝。

注意：請在安裝最新版 SmartConsole Utility 前，確認移除任何現在在電腦的 SmartConsole Utility。

方式 1：透過安裝光碟片自動執行 SmartConsole Utility，請依據下面幾個步驟安裝。

1. 將 Utility 光碟片放入您電腦的光碟機中。
2. 自動執行程式將會彈出自動執行。
3. 點選"Install SmartConsole Utility"按鍵，安裝精靈將會引導您設定過程。
4. 成功安裝 SmartConsole Utility 後，您可以透過點選開始 > 程式集 > D-Link SmartConsole Utility 開啓 Utility。
5. 您的電腦僅需要與智慧型交換器放在相同的 L2 網段中，就可以透過 SmartConsole Utility 尋找到交換器。

方式 2：透過手動安裝 SmartConsole Utility，請依據下面幾個步驟安裝。

1. 將 Utility 光碟片放入您電腦的光碟機中。
2. 在 Windows 中點選開始，選擇執行。
3. 在執行對話框中，輸入 D:\D-Link SmartConsole Utility\setup.exe（D:\表示您的光碟機位址），接著點選 OK。
4. 接著可以隨著螢幕的說明繼續安裝 Utility。
5. 完成後，點選開始，選擇程式集 > D-Link SmartConsole Utility，打開 SmartConsole Utility。
6. 連接智慧型交換器至與您電腦相同的 L2 網段，使用 SmartConsole Utility 專找智慧型交換器。

關於SmartConsole更詳細的功能，請參閱使用手冊中的Smart Wizard文件說明。

Telnet 管理

使用者可利用您的電腦的指令提示透過 Telnet 存取交換器，在利用電腦存取之前，您必須先確認您的電腦與交換器中間已透過有效乙太網路線連結，然後在您的電腦上點擊 Start > Programs > Accessories > Command Prompt，一旦 console 視窗開啓，請輸入 telnet 10.90.90.90 的指令(依據您所設定的 IP)，與按下鍵盤上的 Enter 按鍵，您應該直接開啓交換器的 console 視窗的 Command Line 介面，輸入預設的帳號與密碼 “admin”，與按下鍵盤上的 Enter 按鍵。

SNMP-Based 管理

您可以透過D-Link D-View或任何SNMP相容的程式管理交換器，D-Link 網頁智慧型交換器中的SNMP功能預設是關閉的。

其他資訊

如果您還是遇到設定上面的問題，請參閱包裝內的使用手冊，裡面包含非常多規則、圖表、解釋與範例，可以協助您設定網路。

其他協助資訊，請參閱使用手冊背面的說明或線上資訊，為了尋找更多 D-Link 產品或行銷資訊，請連結至 http://www.dlink.com.tw，如有其他支援需求，請連結至 http://support.dlink.com.tw。
