Caractéristiques techniques	Commutateur Gigabit Ethernet 10 ports, 8 ports PoE, 2 ports SFP
Capacité de commutation	20 Gbps
Normes PoE	IEEE 802.3af/at
Gestion des VLAN	Support des VLAN 802.1Q, jusqu'à 256 VLANs
Utilisation	Idéal pour les petites et moyennes entreprises, réseaux de bureaux
Maintenance	Interface web pour la configuration et la gestion, mise à jour du firmware
Sécurité	Contrôle d'accès basé sur les ports, protection contre les tempêtes de broadcast
Consommation d'énergie	Max 150W pour l'alimentation PoE
Dimensions	440 x 180 x 44 mm
Poids	2.2 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - DGS-1210-10P D-LINK

Comment réinitialiser le D-LINK DGS-1210-10P aux paramètres d'usine ?

Pour réinitialiser le DGS-1210-10P, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera avec les paramètres d'usine.

Comment accéder à l'interface de gestion web du DGS-1210-10P ?

Connectez un câble Ethernet entre votre ordinateur et l'un des ports du commutateur. Ouvrez un navigateur web et entrez l'adresse IP par défaut 192.168.0.1. Utilisez 'admin' comme nom d'utilisateur et 'admin' comme mot de passe par défaut.

Que faire si le DGS-1210-10P ne s'allume pas ?

Assurez-vous que le commutateur est correctement branché à une source d'alimentation. Vérifiez le câble d'alimentation et essayez une autre prise. Si l'absence de lumière persiste, le matériel pourrait être défectueux.

Comment configurer le VLAN sur le DGS-1210-10P ?

Accédez à l'interface de gestion web, allez dans l'onglet 'VLAN', puis sélectionnez 'Configuration des VLAN'. Créez un nouveau VLAN, attribuez-lui un ID et ajoutez les ports souhaités à ce VLAN. N'oubliez pas de sauvegarder les modifications.

Le commutateur DGS-1210-10P ne détecte pas certains appareils sur le réseau. Que faire ?

Vérifiez les connexions physiques des câbles Ethernet. Assurez-vous que les appareils sont sous tension et configurés correctement. Vous pouvez également essayer de redémarrer le commutateur et les appareils concernés.

Comment mettre à jour le firmware du DGS-1210-10P ?

Téléchargez la dernière version du firmware sur le site officiel de D-LINK. Accédez à l'interface de gestion web, allez dans 'Administration', puis 'Mise à jour du firmware'. Téléversez le fichier téléchargé et suivez les instructions à l'écran.

Le DGS-1210-10P ne fonctionne pas correctement après une mise à jour. Que faire ?

Essayez de réinitialiser le commutateur aux paramètres d'usine. Si le problème persiste, vous pouvez essayer de revenir à une version antérieure du firmware si elle est disponible.

Comment activer le PoE sur le DGS-1210-10P ?

Accédez à l'interface de gestion, allez dans 'Configuration PoE'. Sélectionnez les ports que vous souhaitez activer pour PoE et assurez-vous que l'option est activée. N'oubliez pas de sauvegarder les paramètres.

MODE D'EMPLOI DGS-1210-10P D-LINK

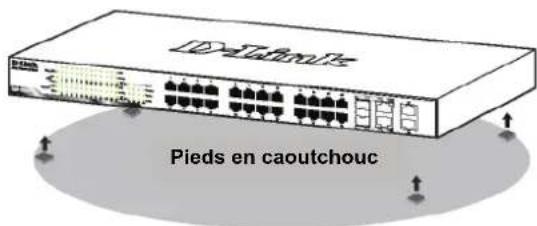

Figure 1. Fixation des pieds en caoutchouc Installation dans une armoire Vous pouvez monter votre switch dans une armoire 19 pouces EIA standard, à insérer dans une armoire de câblage avec d’autres équipements. Pour cela, installez les supports sur les panneaux latéraux du switch (un de chaque côté) et fixez-les à l’aide des vis fournies.

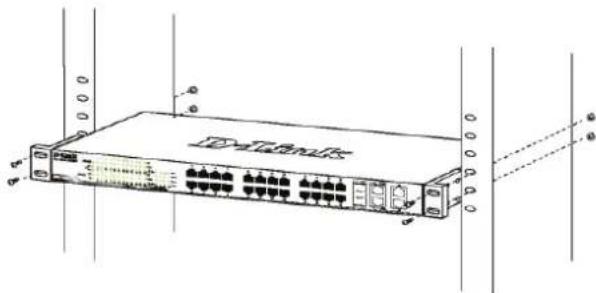

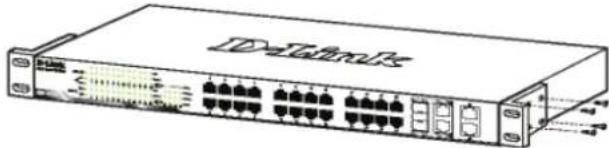

Figure 2. Fixation des supports de montage Utilisez ensuite les vis fournies pour monter le switch dans l’armoire. Figure 3. Installation du switch dans une armoire de taille standard

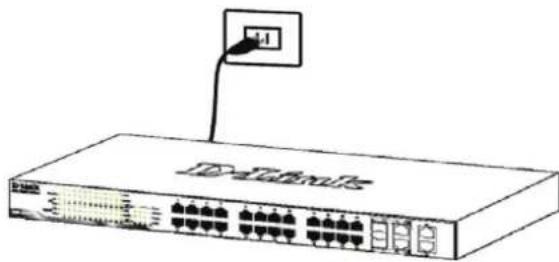

Étape 3 : raccordement au secteur À présent, reliez le switch à une prise de courant (de préférence mise à la terre et dotée d’un parasurtenseur) à l’aide du cordon d’alimentation secteur branché à l’arrière du switch. Figure 4. Raccordement du switch à une prise de courant Panne de courant En cas de panne de courant, par précaution, débranchez le switch. Rebranchez-le une fois le courant rétabli.

Pieds en caoutchouc11 Options d’administration Le commutateur Web intelligent D-Link peut être géré intrabande via Telnet. L'utilisateur peut aussi choisir l'interface de gestion Web, accessible par l'intermédiaire d'un navigateur Web ou de n'importe quel PC utilisant l'utilitaire SmartConsole.

Si vous ne souhaitez administrer qu’un seul Smart Switch Web D-Link, nous vous recommandons l’utilitaire de gestion Web. Chaque switch doit disposer de sa propre adresse IP pour communiquer avec l’utilitaire de gestion Web ou un gestionnaire de réseau SNMP. Par ailleurs, le PC doit être associé à une adresse IP comprise dans la même plage que celle du switch.

Cependant, si vous souhaitez gérer plusieurs Smart Switches Web D-Link, l’utilitaire SmartConsole est la meilleure solution. Grâce à l’utilitaire SmartConsole, vous n’avez plus besoin de changer l’adresse IP de votre PC et la configuration initiale de Smart Switches multiples est plus simple à lancer. Pour savoir comment installer les utilitaires de gestion Web et SmartConsole, veuillez consulter les instructions détaillées suivantes, Interface de gestion Telnet et interface de gestion SNMP. Interface de gestion Web Une fois l’installation physique effectuée, vous pouvez configurer le switch, surveiller les voyants et afficher des graphiques de statistiques à l’aide d’un navigateur Web (Netscape Navigator version 6.2 ou supérieure, ou Microsoft® Internet Explorer version 5.0 ou supérieure, par exemple). Pour commencer la configuration Web de votre unité, vous avez besoin des éléments suivants : PC équipé d’une connexion Ethernet RJ-45 Câble Ethernet standard Étape 1 Connectez une extrémité du câble Ethernet à l’un des ports disponibles sur le panneau avant du switch et l’autre extrémité au port Ethernet de l’ordinateur. Figure 6. Branchement du câble Ethernet Étape 2 Pour pouvoir ouvrir une session et configurer le commutateur via une connexion Ethernet, l'adresse IP du PC doit être dans la même plage que celle du commutateur. Par exemple, si l'adresse IP du commutateur est 10.90.90.90, l'adresse IP du PC doit être 10.x.y.z (où x et y sont compris entre 0 et 254 et z est compris entre 1 et 254) et son masque de sous- réseau doit être 255.0.0.0. Ouvrez votre navigateur Web et, dans la barre d’adresse, tapez http://10.90.90.90 (adresse IP par défaut). Ensuite, appuyez sur <Entrée>.

Figure 7. Saisie de l’adresse IP 10.90.90.90 dans le navigateur Web Vous pouvez également accéder à la configuration Web via l’utilitaire SmartConsole. Ouvrez l’utilitaire SmartConsole et, dans la liste des switches, double- cliquez sur celui de votre choix. La configuration Web est automatiquement chargée dans votre navigateur Web.

REMARQUE : L’adresse IP par défaut du switch est 10.90.90.90 ; son masque de sous-réseau est 255.0.0.0 et sa passerelle par défaut, 0.0.0.0

Étape 3 Lorsque la boîte de connexion suivante apparaît, entrez le mot de passe « admin ». Appuyez sur OK pour ouvrir la fenêtre de configuration principale.

Figure 8. Fenêtre d’authentification utilisateur12 Étape 4 Avant d'accéder à l'interface de gestion Web, l'assistant intelligent vous aidera à configurer rapidement certaines fonctions, telles que le mot de passe, les paramètres SNMP et les paramètres système. Si vous n'envisagez aucune modification, cliquez sur Quitter pour fermer l'assistant et accéder à l'interface de gestion Web. Pour une description détaillée des fonctions de l'assistant intelligent, consultez la présentation qui lui est consacrée dans le manuel d'utilisation.

Utilitaire SmartConsole L’utilitaire SmartConsole est inclus dans le CD d’installation. Il s’agit d’un programme de détection des Smart Switches connectés au même segment de réseau de niveau 2 que le PC. Cet outil concerne uniquement les PC exécutant Windows 2000, Windows XP et Windows Vista x64/86. Vous pouvez procéder de deux manières pour installer cet utilitaire : en lançant le programme d’installation automatique présent sur le CD ou manuellement. Remarque : avant d’installer la dernière version de l’utilitaire SmartConsole, veillez à supprimer toute installation précédente.

Option 1 : la procédure suivante vous permet d’installer l’utilitaire SmartConsole via le programme d’installation automatique du CD.

1. Insérez le CD de l’utilitaire dans le lecteur de CD-

2. Le programme d’installation automatique apparaît.

3. Cliquez sur le bouton “Install SmartConsole Utility”

(Installer l’utilitaire SmartConsole). Un assistant vous guidera tout au long du processus.

4. Une fois l’utilitaire installé, ouvrez-le en cliquant sur

Démarrer > Tous les programmes > D-Link SmartConsole Utility (Utilitaire D-Link SmartConsole).

5. Connectez le Smart Switch au même segment de

réseau de niveau 2 que le PC et détectez les Smart Switches présents via l’utilitaire SmartConsole. Option 2 : la procédure suivante vous permet d’installer l’utilitaire SmartConsole manuellement.

1. Insérez le CD de l’utilitaire dans le lecteur de CD-

2. Dans le menu Démarrer du bureau Windows,

3. Dans la boîte de dialogue Exécuter, tapez D:\D-

Link SmartConsole Utility\setup.exe (où D:\ correspond à votre lecteur de CD-ROM), puis cliquez sur OK.

4. Pour installer l’utilitaire, suivez les instructions

affichées à l’écran.

5. Une fois l’installation terminée, sélectionnez

6. Connectez le Smart Switch au même segment de
