用户手册 GDC 140 Professional BOSCH

阅读所有警告和所有说明! 不遵照以下警告和说明会导致电

击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

• 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
  不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
  让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
▶ 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在

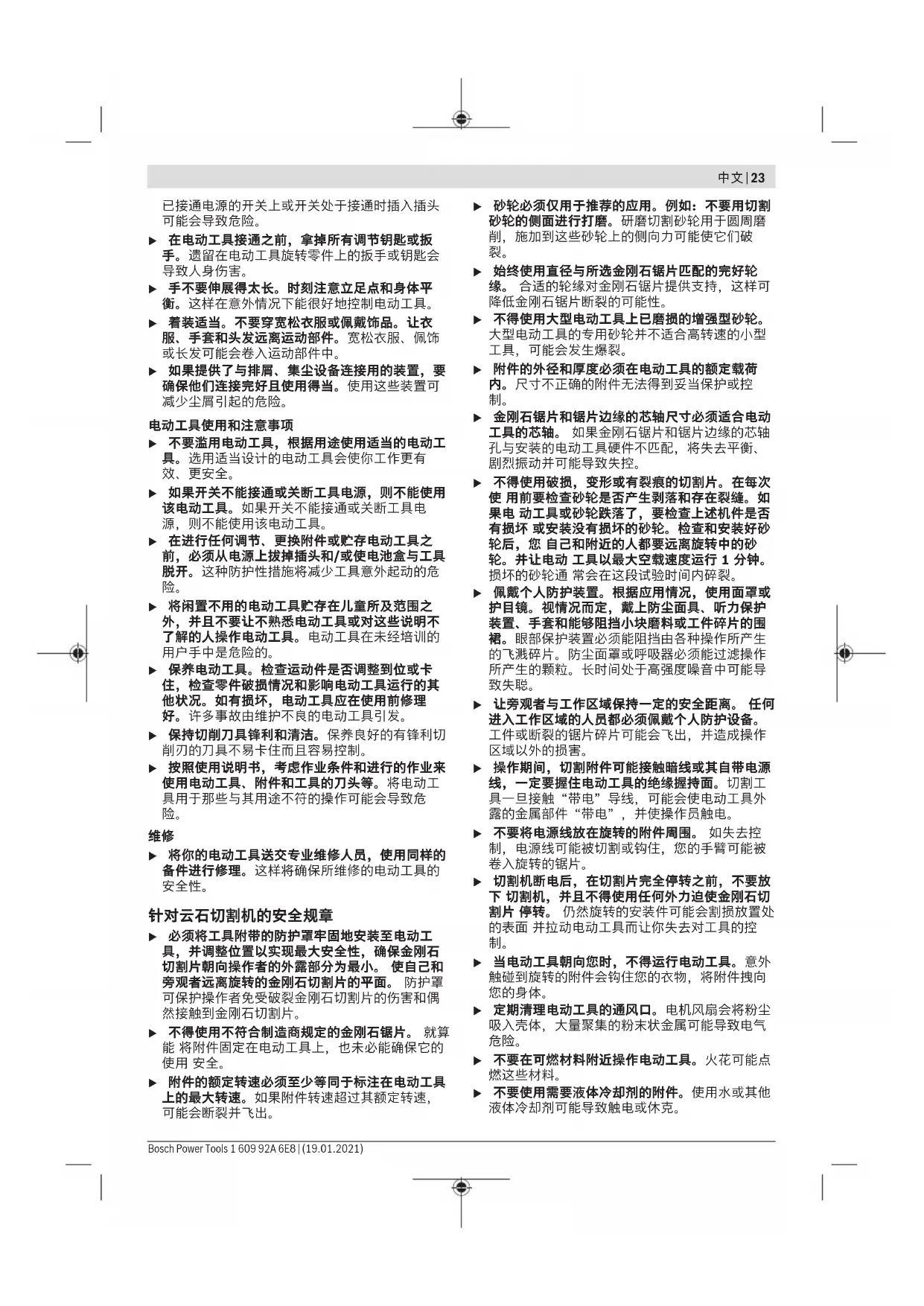

已接通电源的开关上或开关处于接通时插入插头可能会导致危险。

在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。如果开关不能接通或关断工具电源，则不能使用该电动工具。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
▶ 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。

针对云石切割机的安全规章

必须将工具附带的防护罩牢固地安装至电动工具，并调整位置以实现最大安全性，确保金刚石切割片朝向操作者的外露部分为最小。使自己和旁观者远离旋转的金刚石切割片的平面。防护罩可保护操作者免受破裂金刚石切割片的伤害和偶然接触到金刚石切割片。
▶ 不得使用不符合制造商规定的金刚石锯片。就算能将附件固定在电动工具上，也未必能确保它的使用安全。
▶ 附件的额定转速必须至少等同于标注在电动工具上的最大转速。如果附件转速超过其额定转速，可能会断裂并飞出。

砂轮必须仅用于推荐的应用。例如：不要用切割砂轮的侧面进行打磨。研磨切割砂轮用于圆周磨削，施加到这些砂轮上的侧向力可能使它们破裂。
▶ 始终使用直径与所选金刚石锯片匹配的完好轮缘。合适的轮缘对金刚石锯片提供支持，这样可降低金刚石锯片断裂的可能性。
▶ 不得使用大型电动工具上已磨损的增强型砂轮。大型电动工具的专用砂轮并不适合高转速的小型工具，可能会发生爆裂。
▶ 附件的外径和厚度必须在电动工具的额定载荷内。尺寸不正确的附件无法得到妥当保护或控制。
金刚石锯片和锯片边缘的芯轴尺寸必须适合电动工具的芯轴。如果金刚石锯片和锯片边缘的芯轴孔与安装的电动工具硬件不匹配，将失去平衡、剧烈振动并可能导致失控。
▶ 不得使用破损，变形或有裂痕的切割片。在每次使用前要检查砂轮是否产生剥落和存在裂缝。如果电动工具或砂轮跌落了，要检查上述机件是否有损坏或安装没有损坏的砂轮。检查和安装好砂轮后，您自己和附近的人都要远离旋转中的砂轮。并让电动工具以最大空载速度运行1分钟。损坏的砂轮通常会在这段试验时间内碎裂。
▶ 佩戴个人防护装置。根据应用情况，使用面罩或护目镜。视情况而定，戴上防尘面具、听力保护装置、手套和能够阻挡小块磨料或工件碎片的围裙。眼部保护装置必须能阻挡由各种操作所产生的飞溅碎片。防尘面罩或呼吸器必须能过滤操作所产生的颗粒。长时间处于高强度噪音中可能导致失聪。
让旁观者与工作区域保持一定的安全距离。任何进入工作区域的人员都必须佩戴个人防护设备。工件或断裂的锯片碎片可能会飞出，并造成操作区域以外的损害。
操作期间，切割附件可能接触暗线或其自带电源线，一定要握住电动工具的绝缘握持面。切割工具一旦接触“带电”导线，可能会使电动工具外露的金属部件“带电”，并使操作员触电。
不要将电源线放在旋转的附件周围。如失去控制，电源线可能被切割或钩住，您的手臂可能被卷入旋转的锯片。
切割机断电后，在切割片完全停转之前，不要放下切割机，并且不得使用任何外力迫使金刚石切割片停转。仍然旋转的安装件可能会割损放置处的表面并拉动电动工具而让你失去对工具的控制。
当电动工具朝向您时，不得运行电动工具。意外触碰到旋转的附件会钩住您的衣物，将附件拽向您的身体。
定期清理电动工具的通风口。电机风扇会将粉尘吸入壳体，大量聚集的粉末状金属可能导致电气危险。
不要在可燃材料附近操作电动工具。火花可能点燃这些材料。
不要使用需要液体冷却剂的附件。使用水或其他液体冷却剂可能导致触电或休克。

24|中文

更换切割片，调节切割深度或水管，或维修切割机前，应将插头从电源上拔脱，金刚石锯片处于静止状态。
▶ 不得在切割片与工件接触的情况下启动切割机。不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切割。如果电动工具在工件上重新起动，砂轮可能会卡住、爬出或反弹。
▶ 不得使用砂轮。

回弹和相关警告

回弹是对于旋转的锯片被夹住或钩住的突然反应。夹住或钩住会导致旋转中的锯片快速停止转动，导致失控的电动工具在卡滞点冲向与锯片旋转相反的方向。

例如，当锯片被工件钩住或夹住时，进入夹点的锯片边缘可能插入材料表面，造成锯片爬出或回弹。锯片可能会跳向或跳离操作者，取决于锯片在夹点的移动方向。在这些条件下，锯片也可能断裂。

回弹是电动工具不当使用和 / 或操作流程或条件不正确的结果，可通过采取以下预防措施来避免。

▶ 牢牢把握住电动工具，将身体和手臂摆好位置，以抵挡回弹力。如果提供的话，请始终使用辅助手柄，以最大限度地控制启动期间的回弹或反转扭矩。如采取适当的预防措施，操作者可以控制反转扭矩或回弹力。
切勿将手放在靠近旋转附件的地方。附件可能会在您的手上方发生回弹。
不要让身体与旋转的锯片处于一条直线上。回弹会在被钩住的位置将工具推向与锯片移动相反的方向。
当加工边角或尖锐边缘等时，必须特别小心。应避免附件反弹或被钩住。边角、尖锐边缘或反弹均可能使旋转中的附件被钩住，从而导致失控或回弹。
不要安装锯链、木雕刀片、周边差距大于10毫米的金刚石砂轮段或齿锯片。这类锯片会造成频繁回弹和失控。
不要“卡住”锯片或过分施加压力。不要试图切割过深。过度对锯片施加应力会增加负荷，并提高切割中锯片扭曲或粘滞的敏感性以及回弹或锯片破损的可能性。
当锯片粘滞或由于某种原因中断切割时，将电动工具关机并保持不动，直至锯片完全停下。不要试图在锯片转动时将锯片从切口移出，否则会出现回弹。研究并进行修正，以消除锯片粘滞的因素。
不要在附件还在工件中时重新启动切割操作。让锯片达到全速，小心地再次进入切口。如果在锯片还在工件中时重新启动电动工具，锯片可能粘滞、上移或回弹。
▶ 对板材或任何超大工件进行支撑，以降低锯片夹住和回弹的风险。大工件会因自重而自然下垂。必须在工件下方靠近切割线处以及砂轮两侧靠近工件边缘处进行支撑。
对现有墙体或其它盲区进行“盲切割”时应格外小心。伸出的砂轮可能会割到煤气管或水管、电线或导致回弹的物体。

其他安全规章

佩带护耳罩、护目镜、防尘面罩和手套。选用的防尘面具，至少必须是 FFP 2 等级并且能够过滤细尘的半截面具。

▶ 让手始终远离锯割区域和金刚石锯片。你的另一只手始终握住辅助手柄。如果双手都握住切割机，就不会被锯片伤害。
▶ 不得接触工件的下面。护罩无法防护下方的锯片。
▶ 始终使用尺寸和轴心形状（菱形或圆形）配合得当的金刚石锯片。如果金刚石锯片与切割机夹装部件不符将引起偏心运转而导致失控。
▶ 不得使用损坏的和尺寸不符的垫圈和螺栓。使用损坏的或尺寸不符的垫圈和螺栓会导致操作失控。
使用夹箍或其他实用方式将加工件固定和支承到一个稳定的平台上。用手握住或用身体顶住加工件会导致不稳定，从而引起失控。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾並让操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管不仅会造成严重的财物损失，也可能导致触电。
完成工作后倘若切割片尚未冷却，切勿触摸。工作期间切割片会变得非常灼热。
▶ 工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具适合在高矿物材料（例如大理石）上开槽缝或切割，切割时无需使用用水。务必在稳固的底垫上操作机器，并且要使用防护罩。不可以使用本电动工具切割木材、塑胶或金属。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 电源开关
(2) 电源开关的锁定按钮
(3) 手柄 (绝缘握柄)
(4) 切割深度刻度
(5) 切割深度预选翼形螺栓
(6) 金刚石切割片 a)
(7) 磨削主轴的旋转方向箭头
(8) 防护罩
(9) 底板
(10) 传动轴

(11) O形环
(12) 固定法兰
(13) 夹紧法兰
(14) 环形扳手
(15)夹紧螺栓

(16) 套筒扳手
(17) 碳刷盖帽
(18) 碳刷
a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

云石切割机		GDC 140 GDC 140
物品代码		3 601 CA4 0.. 3 601 CA4 0K1
额定输入功率	瓦	1400 1400
空载转速	转/分钟	13200 13200
金刚石切割片的最大直径	毫米	110/115 110/115
切割片最小厚度	毫米	1.6 1.6
切割片最大厚度	毫米	2.2 2.2
接头孔径	毫米	20 22 , 23
最大切割深度	毫米	32.5/35 32.5/35
重量符合EPTA-Procedure 01:2014	公斤	2.9 2.9
保护等级		/ /

所有参数适用于220伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。
仅针对无起动电流限制的电动工具：开动电动工具时，电压会短时下降。如果电源网络状况不佳，可能会干扰其他机器。在电源阻抗小于0.3欧姆时不会产生干扰。

安装

▶ 维修电动工具或换装零、配件之前，务必从插座上拔出插头并使金刚石锯片处于静止状态。

吸锯尘/吸锯屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

工作场所要保持空气流通。

- 最好佩戴P2滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

装入/更换金刚石切割片（见图片A）

安装和更换金刚石切割片时必须佩戴防护手套。
▶ 工作时金刚石切割片会变得非常炙热，在切割片未冷却之前勿触摸。
▶ 只能使用大小正确的金刚石切割片。切割片的接头孔尺寸必须和技术数据上提供的尺寸相符。
▶ 只能使用镶了金刚石的切割片。分段的金刚石切割片只能呈现负锯角而且最大的边隙为10毫米。

安装金刚石切割片

• 清洁金刚石切割片(6)和所有待安装的固定件。
• 将固定法兰(12)连同O形环(11)套到驱动轴(10)上。
• 将金刚石切割片(6)装到固定法兰(12)上。金刚石切割片(6)的箭头方向必须与防护罩(8)上的旋转箭头方向一致。
• 装上夹紧法兰(13)并旋入夹紧螺栓(15)。
• 用环形扳手(14)固定住夹紧法兰(13)，然后用套筒扳手(16)拧紧夹紧螺栓(15)。

拆卸金刚石切割片

• 用环形扳手(14)固定住夹紧法兰(13)，然后用套筒扳手(16)松开夹紧螺栓(15)。
• 将夹紧法兰(13)和金刚石切割片(6)从驱动轴(10)上取下。

运行

运行模式

▶ 维修电动工具或换装零、配件之前，务必从插座上拔出插头并使金刚石锯片处于静止状态。
操作期间，切割附件可能接触暗线或其自带电源线，一定要握住电动工具的绝缘握持面。切割工具一旦接触“带电”导线，可能会使电动工具外露的金属部件“带电”，并使操作员触电。

预选切割深度（见图片B）

必须先关闭电动工具，之后才能够预选切割深度。

26|中文

请根据工件的厚度调整切割深度。金刚石切割片必须突出于工件约2毫米，才能够确保最佳的锯割效果。

- 松开翼形螺栓(5)。如需减小切割深度，请将电动工具拉离底板(9)，如要增大切割深度，请朝底板(9)按压电动工具。在切割深度刻度尺(4)上调到所需的尺寸。重新拧紧翼形螺栓(5)。

投入使用

注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为230伏电动工具用220伏的电压可以驱动。

接通/关闭

• 将电动工具投入使用时，请按压电源开关(1)并按住。
• 如需锁定被按住的电源开关(1)，请按压锁定按钮(2)。
• 如需关闭电动工具，请松开电源开关(1)，如果其已被锁定按钮(2)锁住，请短促按压电源开关(1)，然后再松开。
  使用前，请先检查金刚石切割片。必须正确安装金刚石切割片，使其可以自由转动。进行至少1分钟的无负载试机。切勿使用损坏、变形或转动时会振动的金刚石切割片。损坏的金刚石切割片可能断裂并造成伤害。

工作提示

在支撑墙上开缝时必须特别小心，参考段落“有关静力学的注意事项”。
▶ 勿让电动工具因为过载而停止转动。
▶ 强烈过载之后必须让电动工具在无载的状况下运转数分钟，这样能够帮助电动工具冷却。
当您在硬的矿物材料例如混凝土上锯割深度超过20毫米的槽缝时，最好多进行几次锯割工作，以防止马达超荷。
▶ 固定好站立不稳的工件。
▶ 本电动工具只能够进行干式切割。
▶ 工作时金刚石切割片会变得非常炙热，在切割片未冷却之前勿触摸。

保护切割片免受冲撞，切割片要远离油渍。不要让切割片承受侧向压力。

不要通过侧压的方式来制动仍然继续转动的切割片。

切割高硬度的工件时，例如碎石含量很高的水泥，可能因为金刚石切割片过热而导致切割片损坏。金刚石切割片的周围会出现明显的火花。

在这种情况下应暂停切割过程，让金刚石切割片在空载的状况下以最高转速旋转片刻，以便冷却。

切割片可以重新磨利。如果工作进度明显降低而且出现火花环，则表示切割片已经变钝。因此需要将切割片在磨蚀性材料（例如砂岩）上短暂研磨。加工石材时偶尔出现火花属于正常现象，没有危险。

锯割方向（见图片C）

必须逆着机器的转向推动电动工具，否则容易失控，导致电动工具从切线中滑出。

有关静力学的注意事项

关于在支撑墙上开缝时应该注意的事项，请参考DIN 1053第一部的规定或各国有关的法规。务必确实遵循相关的法令规定。正式动工以前，先向负责的静力学者、工程师或工程负责人请教有关细节。

维修和服务

维护和清洁

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

如果必须更换连接线，务必把这项工作交给Bosch或者经授权的Bosch电动工具顾客服务执行，以避免危害机器的安全性能。

小心地保存和使用附件。

更换碳刷（参见插图D）

每2到3个月检查一次碳刷的长度，必要时更换两个碳刷。

切勿只更换一个碳刷!

提示：只能向博世购买针对该产品的碳刷。

• 用合适的螺丝起子机松开盖帽(17)。
• 更换处于弹簧压力下的碳刷(18)并再次拧上盖帽。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F 服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

其他服务地址请见：

必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。

请勿将电动工具扔到生活垃圾中!

产品中有害物质的名称及含量

本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
① 适用于采用电源线连接供电的产品。
②适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。

繁體中文

安全注意事項

電動工具通用安全警告

警告

閱讀所有警告和所有說明。不遵照以下警告和說明會導致電

擊、著火和／或嚴重傷害。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

▶ 保持工作場地清潔和明亮。雜亂和黑暗的場地會引發事故。

不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。

▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。

避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。

▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。

▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。將電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。

當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。

如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

28|繁體中文

人身安全

▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。務必佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和／或電池組、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。還留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿著寬鬆衣服或佩戴飾品。衣服、手套和頭髮請遠離移動零件。寬鬆衣服、佩飾或長髮可能會捲入移動零件中。
如果有排屑、集塵設備連接用的裝置，請確保其連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。

電動工具使用和注意事項

▶ 請勿濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和／或將電池組拆下。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，不得讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。由未經訓練的人員使用電動工具相當危險。
▶ 保養電動工具。檢查移動零件是否調整到位或卡住，檢查零件破損情況和影響電動工具運轉的其他狀況。如有損壞，電動工具應在使用前修理完成。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的尖端等。將電動工具用於那些與其用途不符的操作可能會導致危險。

檢修

▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。

切割機安全警告

▶ 隨附的防護套須確實固定於電動工具上，且位於最安全位置，以確保砂輪只有最小部分外露於操

作人員面前。自己與旁觀者應遠離轉動中砂輪的平面。防護套可保護操作人員，以免被已損壞之砂輪的碎片擊傷與意外碰觸砂輪。

在電動工具上務必使用黏合鑽石切割砂輪。即使該配件可安裝至電動工具上，並不代表可以安全地操作電動工具。
▶ 配件的額定速率必須至少等於電動工具上所標示的最大速率。配件的運轉速度若高於其額定速率，可能會造成其破損並解體。
砂輪僅可用於建議用途。例如：勿以切割砂輪的兩側進行研磨。切割砂輪係專為周邊研磨而設計。對砂輪側面施力，可能會使其解體。
▶ 所使用的砂輪凸緣必須完好無損並符合選用之砂輪直徑。合適的砂輪凸緣可支撐砂輪，進而降低砂輪破裂的風險。
請勿使用大型電動工具磨耗後的強化砂輪。大型電動工具使用的砂輪並不適合用於高速運轉的小型工具，可能會造成砂輪碎裂。
▶ 配件的外徑及厚度必須在電動工具的額定功率範圍內。規格不正確的配件無法讓防護機制發揮應有功能，或者可能失控。
砂輪和凸緣的心軸尺寸必須確實符合電動工具的主軸。砂輪和凸緣的心軸尺寸若無法完全符合電動工具的安裝硬體，那麼運轉時將造成失衡、震動幅度過大，甚至造成失控。
不可使用已受損的砂輪。每次使用前，請先檢查砂輪是否有缺口和裂縫。電動工具或砂輪萬一掉落，請檢查是否受損或直接換裝完好的砂輪。檢查並安裝好砂輪之後，請您與旁觀者遠離砂輪的旋轉平面，接著讓電動工具以最高空載速度，持續運轉一分鐘。砂輪若有受損，通常會在此測試期間分解。
請穿戴個人防護裝備。根據實際操作狀況，使用面罩、安全護目鏡或防護眼鏡。在適當情況下，請戴上防塵面罩、聽力防護裝置、手套以及可防止細小磨料或工件碎片的工作圍裙。護目裝置必須能有效阻擋各種操作中所產生的噴飛碎屑。防塵面罩或口罩必須能過濾操作中所產生的粉塵。暴露在高分貝噪音中過久，會造成聽力受損。
請旁觀者與工作區保持安全距離。進入工作區的所有人員都必須穿戴個人防護裝備。工件碎片或破損的砂輪可能會四處噴飛，造成作業區範圍以外的附近人員受傷。
進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線或電動工具的電線，務必從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
所有電線務必遠離旋轉中的配件。如果控制不當，有可能會切到或割斷電線，您的手掌或手臂亦可能被捲入正在旋轉的砂輪中。
在配件完全靜止之前，請勿放下電動工具。旋轉中的砂輪可能會扣住放置表面，電動工具因為被拉扯而失控。
▶ 當您將電動工具握在身體側邊時，請勿讓它運轉。萬一不小心碰觸到旋轉中的配件，衣物可能會被撕裂並將配件導向自己的身體。

▶ 請定期清理電動工具的通風口。馬達風扇會將粉塵捲入機殼內，累積過多的金屬粉塵可能危及電氣安全。
▶ 請勿在易燃材料旁操作本電動工具。火花可能引燃這些易燃物。
▶ 請勿使用需要冷卻液的配件。使用水或其他冷卻液可能導致觸電或電擊事件。

反彈與相關警告

反彈是旋轉中的砂輪卡住或斷裂時瞬間產生的反作用力。旋轉中的砂輪卡住或斷裂時會突然停止轉動，這將從連接位置造成電動工具失控並以砂輪旋轉相反的方向運轉。

舉例來說，工件如果造成研磨砂輪片斷裂或卡住，已推入卡住位置的砂輪邊緣可能會鑽進材料表面裡，而使砂輪脫出或反彈。依據砂輪卡住時的移動方向，它有可能彈向或跳離操作人員。在上述情況下，研磨砂輪片亦可能斷裂。

反彈是不當使用電動工具及／或操作程序（條件）不正確所造成的結果。採取以下適當預防措施，則可避免此一情況。

緊緊握好電動工具，並穩住您的雙臂和身體，以抵抗反彈力道。務必使用輔助握把（若有配備），以求有效掌控啟動時的反彈或扭力。操作人員只要採取適當防護措施，即可控制扭矩的反作用力以及反彈力道。

雙手請勿靠近旋轉中的配件。配件可能會反彈並擊中您的手。

您所處的位置不可與旋轉中的砂輪呈一直線。斷裂時，反彈力道會將本工具推往砂輪移動的相反方向。

處理尖角、銳利邊緣等物時，請穿戴特殊的防護裝備，防範配件彈跳和斷裂。尖角、銳利邊緣或彈跳力道往往會扯斷旋轉中的配件，並造成工具失控或反彈。

▶ 請勿加裝鏈鋸型木刻鋸片、圓周節段的間距大於10 mm的鑽石砂輪或是鋸齒型鋸片。此類刀片會產生規律性反彈，進而導致本工具失控。

砂輪不可「卡死」或對其施力過大。不可作太深的切割。對砂輪施力過大時會增加負載，容易造成切割時砂輪扭曲變形或卡死不動，並且增加發生反彈或砂輪破損的可能性。

當砂輪因任何原因卡死不動或中斷切割時，請關閉本電動工具，然後握住它不要移動，直至砂輪完全停止轉動。請勿嘗試在砂輪仍運轉時將它移出切口，否則可能引發反彈。瞭解情況並採取更正措施，以消除砂輪卡死的原因。

請勿於工件內部重新開始切割作業。請讓砂輪全速轉動，並小心重新進入切口。若是在工件內部重新開始運轉電動工具，砂輪可能會卡死不動、往上滑移或發生反彈。

▶ 支撐控制板或超大尺寸的工件可降低砂輪卡住及發生反彈的風險。大型工件可能因其本身的重量而下垂。必須在工件下方、靠近切割線及靠近工件邊緣的砂輪兩側加以支撐。

在牆面上或其他盲蔽區域進行開孔切割時，請格外小心。突出的砂輪可能會切斷瓦斯管或水管、電線或任何物件，繼而造成反彈。

其他安全注意事項

請佩戴耳罩、護目鏡、防塵面罩以及防護手套。所使用的防塵面罩必須至少是過濾等級 FFP 2 的半面式口罩

▶ 固定好工件。使用固定装置或老虎鉗固定工件，會比用手持握工件更牢固。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿穿水管不僅會造成嚴重的財物損失，也可能導致觸電。
▶ 加工後如果切割砂輪尚未冷卻，請勿觸摸。工作時切割砂輪會變得非常灼熱。
作業期間請用雙手牢牢握緊電動工具並保持穩固。使用雙手才能夠更穩定地操作電動工具。
▶ 請用夾具或其他可行方式將工件穩固地架在可靠平台上。用手握持工件或將它貼靠在您身上會因無法確實固定而導致失控。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合在高礦物材料（例如大理石）上開槽縫或切割，切割時不須用水。務必在穩固的底座上操作機器，並且要使用防護罩。不可以使用本機器切割木材、塑膠或金屬。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 起停開關
(2) 起停開關鎖止按鈕
(3) 把手（絕緣握柄）
(4) 锯深刻度尺
(5) 設定鋸深的蝶翼螺絲
(6) 鑽石切割砂輪 a)
(7) 磨削主軸旋轉方向指示箭頭
(8) 防護罩
(9) 底座
(10) 驅動主軸
(11) ○ 形環
(12) 配接法蘭
(13) 緊固法蘭
(14) 環形扳手
(15) 夾緊螺栓

30|繁體中文

(16) 套筒扳手

(17) 碳刷蓋罩

(18) 碳刷

a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

雲石切割機		GDC 140 GDC 140
產品機號		3 601 CA4 0.. 3 601 CA4 0K1
額定輸入功率	W 1400 1400
無負載轉速	次/分	13200 13200
鑽石切割片的最大直徑	mm	110/115 110/115
切割砂輪的最小厚度	mm	1.6 1.6
最大切割砂輪厚度	mm	2.2 2.2
接頭孔徑	mm	20 22.23
最大鋸切深度	mm	32.5/35 32.5/35
重量符合 EPTA-Procedure 01:2014	kg	2.9 2.9
絕緣等級		回/II / II	回

本說明書提供的參數是以 220V 為依據，於使用不同電壓的地區，此數據有可能不同。
僅適用於未配備起動限流器的電動工具：電動工具啟動時，電壓會突然下降。如果電源供應網狀況不佳，可能會干擾其他機器。電源阻抗小於0.3歐姆時，不會產生干擾。

安装

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

吸鋸塵／吸鋸屑

含鉛的顏料及部分木材、礦物和金屬的加工廢塵有害健康。機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。

特定粉塵（例如加工橡木或山毛榉的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）混合之後。只有經過專業訓練的人才允許加工含石棉的物料。

• 工作場所要保持空氣流通。
• 建議佩戴 P2 濾網等級的口罩。

請留意並遵守貴國與加工物料有關的法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

裝入／更換鑽石切割砂輪（請參考圖 A）

▶ 安裝和更換鑽石切割片時必須佩戴防護手套。
▶ 工作時鑽石切割片會變得非常炙熱，在切割片未冷卻之前勿觸摸。
▶ 只能使用大小正確的金剛石切割片。切割片的接頭孔尺寸必須和技術數據上提供的尺寸相符。
▶ 只能使用鑲了鑽石的切割片。分段的鑽石切割片只能呈現負鋸角而且最大的邊隙為 10 毫米。

安裝鑽石切割片

- 請清潔鑽石切割砂輪 (6) 以及所有即將裝上的緊固件。

• 配接法蘭 (12) 先裝上 O 形環 (11) 後再套到驅動主軸 (10) 上。
• 將鑽石切割砂輪 (6) 套到配接法蘭 (12) 上。鑽石切割砂輪 (6) 上的箭頭方向必須和防護罩 (8) 上的旋轉方向指示箭頭一致。
• 裝上緊固法蘭 (13) 並旋入夾緊螺栓 (15)。
• 用環形扳手 (14) 固定住緊固法蘭 (13) 並用套筒扳手 (16) 將夾緊螺栓 (15) 鎖緊。

拆卸鑽石切割片

• 用環形扳手 (14) 固定住緊固法蘭 (13) 並用套筒扳手 (16) 將夾緊螺栓 (15) 鬆開。
• 將緊固法蘭 (13) 和鑽石切割砂輪 (6) 從驅動主軸 (10) 上取下。

操作

操作模式

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線或電動工具的電線，務必從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。

預設鋸切深度（請參考圖 B）

▶ 必須先關閉電動工具，之後才能夠設定銑割深度。

根據工件的厚度設定鋸深。鑽石切割片必須突出於工件約2毫米，才能夠確保最佳的鋸割效果。

- 鬆開蝶翼螺栓 (5)。鋸切深度較小時，請將電動工具抽離底座 (9)；鋸切深度較大時，請將電動

工具往底座 (9) 方向推入。參考鋸深刻度尺 (4) 調整至所需尺寸。重新鎖緊蝶翼螺栓 (5)。

操作機器

▶ 請注意電源電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。標示為 230 V 的電動工具亦可接上 220 V 電源。

啟動／關閉

• 按下起停開關 (1) 不要放開，即可讓電動工具持續運轉。
• 若要讓起停開關 (1) 保持在壓下狀態，請按壓鎖止按鈕 (2)。
• 若要讓電動工具停止運轉，請直接放開起停開關 (1) 即可，或者您若有使用鎖止按鈕 (2)，則請在起停開關 (1) 上短按一下後放開。
  ▶ 開機前，先檢查是否已經正確地安裝好鑽石切割砂輪。鑽石切割砂輪必須正確地安裝，並可順暢轉動、無磨擦情形。請進行至少1分鐘的無負載試機。切勿使用損壞、變形或轉動時會震動的鑽石切割砂輪。損壞的金剛石切割片可能斷裂並造成傷害。

作業注意事項

在支撐牆上開縫時必須特別小心，參考「有關靜力學的注意事項」章節。
▶ 勿讓電動工具因過載而停止轉動。
▶ 電動工具負載過重之後，必須空轉數分鐘，讓嵌件工具冷卻。
▶ 當您在硬的礦物材料，例如大理石，上鋸割超過20毫米的槽縫時，最好多進行幾次鋸割的工作，以防止馬達超荷。
▶ 無法穩固站位的工件需要另外夾緊。
▶ 本電動工具只能夠進行乾式切割。
▶ 工作時鑽石切割片會變得非常炙熱，在切割片未冷卻之前勿觸摸。

保護切割砂輪免受衝撞，切割片要遠離油漬。不可以使用側壓的方式，制止切割砂輪繼續轉動。 不可以使用側壓的方式來制止仍然繼續轉動的切割片。

切割高硬度的工件時（例如碎石含量很高的水泥），鑽石切割砂輪可能因為過熱而損壞。您可從鑽石切割砂輪周圍出現環狀火花確認發生這種情況。

此時必須停下工作，讓鑽石切割砂輪在空載的狀態下以最高轉速運作片刻，這樣做有助於降溫。

您可自行重新磨利切割砂輪。如果切割砂輪的切割效率明顯降低，而且進行切割時會出現環狀火花，即表示切割砂輪已經變鈍。如果發生上述狀況，可以把切割砂輪在研磨材料上（例如砂石）來回刷磨數次，這樣切割砂輪又會鋒利如初。加工石材時出現零星火花實屬正常現象，因此不必特別在意。

切割方向（請參考圖 C）

電動工具必須朝機器轉動的相反方向推動，否則可能會因其失控而滑出預先規劃的切線。

有關靜力學的注意事項

關於在支撐牆上開縫時應該注意的事項，請參考DIN 1053 第 1 部份中的規定，或各國有關的法規。務必確實遵循相關的法令規定。正式動工以前，先向負責的結構工程師、建築設計師或工程負責人請教相關細節。

維修和服務

維修和清潔

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

如果必須更換連接線，請務必交由 Bosch 或者經授權的 Bosch 電動工具顧客服務執行，以避免危害機器的安全性能。

小心地保存和使用配件。

更換碳刷（請參考圖 D）

每 2 至 3 個月就應檢查碳刷長度。必要時應同時更換兩個碳刷。

切勿僅單獨更換任一碳刷！

提示：只能向博世購買針對該電動工具而設計的碳刷。

• 使用合適的螺絲起子拆開蓋罩 (17)。
• 更換透過彈簧固定的碳刷 (18) 然後將蓋置重新鎖好。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的產品機號。

台灣

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話:[phone]

傳真:[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

以下更多客戶服務處地址：

必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。

32|ไทย

不可以把電動工具丟入一般的家庭垃圾中。

ไทย
