GDC 140 Professional - Cưa BOSCH - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	Máy cắt đĩa kim cương (cưa)
Thương hiệu	Bosch
Mẫu	GDC 140 Professional
Công suất tiêu thụ danh định	1400 W
Tốc độ không tải	13200 vòng/phút
Đường kính tối đa của đĩa cắt kim cương	110/115 mm
Độ dày đĩa	1,6 - 2,2 mm
Đường kính lỗ	20 mm (mã 3 601 CA4 0..) / 22,23 mm (mã 3 601 CA4 0K1)
Chiều sâu cắt tối đa	32,5/35 mm
Trọng lượng (theo EPTA-Procedure 01:2014)	2,9 kg
Cấp bảo vệ	Loại II (cách điện kép)
Công dụng phù hợp	Cắt và rãnh ngang khô trên vật liệu khoáng (đá cẩm thạch, v.v.)
Chức năng chính	Cắt bằng đĩa kim cương, điều chỉnh chiều sâu cắt, khóa công tắc
An toàn	Nắp bảo vệ, bảo vệ chống giật lại, công tắc khóa, bề mặt cầm nắm cách điện
Bảo trì	Vệ sinh thường xuyên các khe thông gió; thay than chì mỗi 2-3 tháng
Phụ tùng	Đĩa kim cương, than chì, mặt bích, vít siết, cờ lê đa giác
Khả năng sửa chữa	Dịch vụ hậu mãi Bosch; phụ tùng thay thế có sẵn tại www.bosch-pt.com
Phụ kiện đi kèm	Cờ lê đa giác, ống lót, vòng đệm O-ring, mặt bích (tùy phiên bản)
Số trang hướng dẫn	64

Câu hỏi thường gặp - GDC 140 Professional BOSCH

Công suất của máy cưa GDC 140 Professional là bao nhiêu?

Công suất tiêu thụ danh định là 1400 W.

Nên sử dụng loại đĩa nào với GDC 140?

Chỉ sử dụng đĩa cắt kim cương phẳng. Đường kính tối đa là 110/115 mm, độ dày từ 1,6 đến 2,2 mm. Đường kính lỗ phải tương ứng với phiên bản của bạn (20 hoặc 22,23 mm).

Chiều sâu cắt tối đa là bao nhiêu?

Chiều sâu cắt tối đa là 32,5 đến 35 mm tùy theo phiên bản đĩa.

Tôi có thể cắt gỗ hoặc kim loại bằng máy cưa này không?

Không, GDC 140 được thiết kế chỉ dành cho cắt khô vật liệu khoáng như đá cẩm thạch. Nó không phù hợp với gỗ, kim loại hoặc nhựa.

Làm thế nào để điều chỉnh chiều sâu cắt?

Nới lỏng vít cánh (5), đưa dụng cụ ra xa hoặc gần tấm đế (9) theo chiều sâu mong muốn, đọc giá trị trên thang đo (4), sau đó siết chặt vít. Thực hiện điều chỉnh này chỉ khi máy đã dừng.

Làm thế nào để thay đĩa kim cương?

Rút phích cắm của dụng cụ. Đeo găng tay. Làm sạch đĩa và các bộ phận kẹp. Đặt mặt bích dẫn động có vòng đệm O-ring lên trục, lắp đĩa (tuân thủ chiều quay), sau đó mặt bích kẹp. Siết chặt vít siết bằng ống lót trong khi giữ mặt bích bằng cờ lê đa giác.

Phải làm gì trong trường hợp máy cưa bị giật lại?

Giật lại là phản ứng đột ngột do đĩa bị kẹt hoặc mắc. Để tránh: giữ chặt dụng cụ bằng cả hai tay, sử dụng tay cầm phụ, không ép, làm việc theo hướng ngược lại (không thuận chiều). Nếu bị kẹt, tắt nguồn và chờ đĩa dừng hẳn trước khi rút ra.

Làm thế nào để vệ sinh và bảo trì máy cưa?

Vệ sinh thường xuyên các khe thông gió để tránh tích tụ bụi. Bảo quản và xử lý phụ kiện cẩn thận. Để thay cáp nguồn, liên hệ dịch vụ hậu mãi Bosch.

Khi nào cần thay than chì?

Kiểm tra chiều dài than chì mỗi 2 đến 3 tháng. Thay cả hai than chì cùng lúc chỉ bằng than chì Bosch chính hãng. Tháo nắp (17) bằng tua vít, thay than chì và vặn lại.

Tìm phụ tùng thay thế hoặc dịch vụ hậu mãi ở đâu?

Dịch vụ hậu mãi Bosch trả lời các câu hỏi của bạn. Bạn có thể tìm thấy sơ đồ tháo lắp và thông tin về phụ tùng thay thế trên www.bosch-pt.com. Vui lòng cung cấp mã số 10 chữ số trên nhãn thông số của sản phẩm.

HƯỚNG DẪN NGƯỜI DÙNG GDC 140 Professional BOSCH

Bàn góc hướng dẫn sử dụng

Tiếng Việt.... Trang 45

عربية 52

۵۸ فارسی کفجه

4

Cảnh báo Tổng quát Cách sử dụng An toàn Dụng cụ điện Cầm tay

CẢNH BÁO

Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân

thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. ▶ Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đầy mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, hãy dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. ▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. ▶ Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều

khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.

Rút phích cắm khỏi nguồn điện và/hoặc tháo pin khỏi dụng cụ điện cầm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất giữ dụng cụ điện cầm tay. Các biện pháp phòng ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ dẫn cách sử dụng. Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, dầu cắt v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Cảnh báo về an toàn của máy cắt

Vành chắn bảo vệ được cung cấp kèm dụng cụ phải được gắn cố định vào dụng cụ điện cầm tay và đảm bảo sự an toàn tối đa, sao cho phần đĩa hở ra hướng về phía người vận hành ít nhất. Bạn và người đứng xung quanh phải tránh xa đĩa quay của máy bào. Vành bảo vệ giúp bảo vệ người vận hành tránh các mảnh vỡ đĩa mài, tiếp xúc do vô tình với đĩa mài. ▶ Chỉ sử dụng các đĩa kim cương dính bám cho dụng cụ điện của bạn. Bởi vì phụ kiện có thể gắn được với dụng cụ điện cầm tay của bạn, nhưng nó không đảm bảo hoạt động an toàn. ▶ Tốc độ định mức của phụ kiện tối thiểu phải bằng tốc độ tối đa được ghi trên dụng cụ điện cầm tay. Các phụ kiện chạy nhanh hơn tốc độ định mức của chúng có thể bị vỡ và văng ra. ▶ Phải sử dụng các đĩa mài được chỉ định riêng cho từng công việc. Ví dụ: không được mài bằng cạnh của đĩa cắt. Các đĩa cắt bằng nhám

chỉ được sử dụng cho mài mép, các lực biên tác dụng vào các đĩa cắt này có thể làm chúng bị vỡ.

▶ Luôn sử dụng các bích đệm đĩa không bị hư hỏng đúng đường kính cho đĩa đã chọn của bạn. Các bích đệm đĩa phù hợp đỡ đĩa mài cho phép làm giảm khả năng vỡ đĩa. Không được sử dụng các đĩa cốt thép đã mài mòn từ các dụng cụ điện lớn hơn. Đĩa dành riêng cho dụng cụ điện cầm tay lớn hơn không phù hợp cho tốc độ cao hơn của dụng cụ điện nhỏ hơn và có thể vỡ. Đường kính ngoài và độ dày của phụ kiện phải nằm trong định mức công suất của dụng cụ điện cầm tay của bạn. Không thể bảo vệ hoặc kiểm soát phù hợp các phụ kiện sai kích cỡ. Kích cỡ đĩa cắt và bích đệm phải vừa khớp với trục quay của dụng cụ điện. Đĩa cắt và bích đệm có lỗ trục không khớp với các phụ kiện cứng ghép nối của dụng cụ điện cầm tay sẽ làm mất cân bằng, rung lắc quá mức và có thể làm mất kiểm soát. Không được sử dụng các đĩa mài bị hư hỏng. Trước mỗi lần sử dụng, hãy kiểm tra kỹ các vết mài và rạn nứt của đĩa mài. Nếu làm rơi dụng cụ điện cầm tay hoặc đĩa mài, hãy kiểm tra hư hỏng hoặc thay thế bằng đĩa mài không bị hư hỏng. Sau khi kiểm tra và thay thế đĩa mài, bạn và người đứng xung quanh phải tránh đĩa xoay của máy bào và khởi động dụng cụ điện ở tốc độ không tải tối đa trong vòng một phút. Các đĩa mài bị hư hỏng thường bị vỡ trong quá trình chạy thử này. ▶ Mặc thiết bị bảo hộ cá nhân. Tùy thuộc vào từng công việc, hãy sử dụng mặt nạ, kính bảo vệ hoặc kính an toàn. Nếu có, hãy đeo mặt nạ chống bụi, dụng cụ bảo vệ tai, găng tay và tạp để lao động có thể ngăn chặn mảnh mài nhỏ hoặc các mảnh vụn của phôi. Dụng cụ bảo vệ mắt phải có khả năng ngăn chặn mảnh vỡ bắn ra do các thao tác khác nhau sinh ra. Mặt nạ chống bụi hoặc mặt nạ chống độc phải có khả năng lọc các tạp chất do thao tác của bạn sinh ra. Việc tiếp xúc lâu với tiếng ồn quá cao có thể làm giảm thính giác. Hãy cách ly người xung quanh tránh xa khu vực làm việc một khoảng cách an toàn. Bất kỳ ai đi vào khu vực làm việc phải mặc thiết bị bảo hộ cá nhân. Các mảnh vỡ của phôi hoặc của đĩa mài bị vỡ có thể văng ra ngoài khỏi khu vực làm việc và có thể gây tổn thương. ▶ Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngầm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện

cầm tay có điện và có thể gây ra điện giật cho người vận hành.

▶ Để dây điện tránh xa phụ kiện quay. Nếu bạn mất kiểm soát, dây điện có thể bị đứt hoặc mài mòn và bàn tay hoặc cánh tay của bạn có thể bị kéo vào đĩa quay. ▶ Tuyệt đối không để dụng cụ điện cầm tay xuống đất cho tới khi phần quay của thiết bị đã dừng hẳn. Đĩa mài quay có thể ngoạm bề mặt và kéo dụng cụ điện cầm tay khỏi tầm kiểm soát. ▶ Không được vận hành dụng cụ điện cầm tay trong khi đang đeo nó trên người. Việc vô tình tiếp xúc với phụ kiện quay có thể ngoạm quần áo của bạn, kéo phụ kiện về phía bạn. ▶ Thường xuyên vệ sinh các lỗ thông khí của dụng cụ điện cầm tay. Quạt của mô tơ sẽ hút bụi bẩn vào trong vỏ ngoài và việc tích tụ quá mức kim loại có thể gây ra các rủi ro điện giật. Không được vận hành dụng cụ điện cầm tay gần các vật liệu dễ cháy. Các tia lửa có thể đốt cháy các vật liệu đó. Không được sử dụng các phụ kiện cần sử dụng các dung dịch làm nguội. Việc sử dụng nước hoặc các dung dịch làm nguội khác có thể gây ra điện giật.

Lực phản hồi và các cảnh báo liên quan

Lực phản hồi là một lực tác động đột ngột lên đĩa quay bị kẹp hoặc mài mòn. Việc kẹp hoặc mài mòn làm cho đĩa mài quay dừng gấp, sau đó gây ra tác động mạnh vào thiết bị điện cầm tay không kiểm soát được theo hướng ngược với hướng quay của đĩa mài tại điểm liên kết.

Ví dụ, nếu đĩa mài bị mài mòn hoặc kẹp bởi phôi gia công, mép của đĩa mài tiếp xúc với điểm kẹp có thể tạo rãnh trên bề mặt của vật liệu làm cho đĩa mài nhảy ra hoặc va đập. Đĩa mài có thể nhảy về phía người vận hành hoặc nhảy ra ngoài, tùy thuộc vào hướng di chuyển của đĩa mài tại điểm kẹp. Các đĩa mài cũng có thể bị vỡ trong các trường hợp này. Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai dụng cụ điện cầm tay và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây.

Giữ chặt dụng cụ điện cầm tay và giữ cho cơ thể và cánh tay của bạn ở tư thế chắc chắn để có thể chịu được các lực phản hồi. Luôn sử dụng tay cầm phụ, nếu có, để kiểm soát tối đa lực phản hồi hoặc lực mô-men xoắn trong khi khởi động. Người vận hành có thể kiểm soát được các lực mô-men xoắn hoặc lực phản hồi nếu áp dụng các biện pháp phòng ngừa phù hợp. ▶ Tuyệt đối không để tay gần phụ kiện quay. Phụ kiện có thể tác động lại tay của bạn.

▶ Không được đứng song song với đĩa quay. Lực phản hồi sẽ đẩy dụng cụ theo hướng ngược với hướng di chuyển của đĩa mài tại điểm mài mòn. Sử dụng tấm bảo vệ đặc biệt khi làm việc tại các góc, cạnh sắc v.v.v. Tránh làm kẹt và mài mòn phụ kiện. Các góc, cạnh sắc hoặc việc này lên có thể mài mòn phụ kiện quay và dẫn đến mất kiểm soát hoặc đẩy ngược lại. Không được lắp thêm lưới cửa gỗ dạng lưới cửa xích, đĩa kim cương hình quạt có khe hở ngoài lớn hơn 10 mm hoặc lưới cửa có răng. Các lưới như vậy có thể tạo lực phản hồi thường xuyên và làm mất kiểm soát. Không được làm kẹt đĩa hoặc tỳ đề quá lực. Không được cố gắng cắt sâu quá mức. Việc tạo ứng suất quá mức lên đĩa làm tăng tải và dễ gây ra xoắn hoặc kẹt đĩa trong khi cắt và có thể tạo lực phản hồi hoặc làm vỡ đĩa. Khi đĩa bị kẹt hoặc khi dùng cắt vì lý do nào đó, hãy tắt nguồn dụng cụ điện cầm tay và giữ cố định thiết bị điện tới khi đĩa đã dừng quay hẳn. Tuyệt đối không cố gắng tháo đĩa ra trong khi đĩa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt đĩa. Không được khởi động lại thao tác cắt khi bị kẹt trong phôi. Để đĩa quay đạt tốc độ cực đại và cẩn thận khởi động lại đường cắt. Đĩa có thể bị kẹt, này lên hoặc tác động trở lại nếu khởi động lại dụng cụ điện kẹt trong phôi. ▶ Sử dụng các tấm đỡ hoặc phôi quá kích cỡ để giảm thiểu nguy cơ ép đĩa và lực phản hồi. Các phôi lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấm đỡ phía dưới phôi gần đường cắt và gần cạnh của phôi về cả hai phía của đĩa cắt. ▶ Sử dụng biện pháp an toàn khác khi cắt rãnh vào các vách hiện có hoặc các khu vực chân tường. Đĩa cắt nhỏ lên có thể cắt đứt các đường ống khí hoặc nước, dây điện hoặc các vật dụng có thể gây ra lực phản hồi.

Các cảnh báo phụ

Mang dụng cụ bảo vệ thính giác, kính bảo hộ, khẩu trang chống bụi và găng tay. Đối với mặt nạ chống bụi, hãy sử dụng

tối thiểu loại mặt nạ che nửa mặt lọc hạt cấp độ FFP 2.

▶ Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. ▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ

48 | Tiếng Việt

hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật.

Không được chạm vào đĩa cắt sau khi vừa hoạt động xong, trước khi đĩa cắt đã nguội. Lưới cắt trở nên rất nóng trong thời gian hoạt động. ▶ Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đúng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn. ▶ Sử dụng các kẹp hoặc cách thực tiễn khác để cố định và đỡ phôi gia công vào sàn thao tác cố định. Việc cầm phôi gia công bằng tay hoặc tựa người vào phôi gia công làm cho nó dễ đỡ và có thể dẫn đến mất kiểm soát.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Với sự kẹp chặt chắc chắn của chân để khuôn bao cùng với việc sử dụng chắn bảo vệ lưới cắt, máy được thiết kế để cắt theo đường ngang hay cắt rãnh các loại vật liệu khoáng chất như là đá hoa

cương mà không cần sử dụng nước. Máy không được thiết kế để cắt gỗ, nhựa mũ hay kim loại.

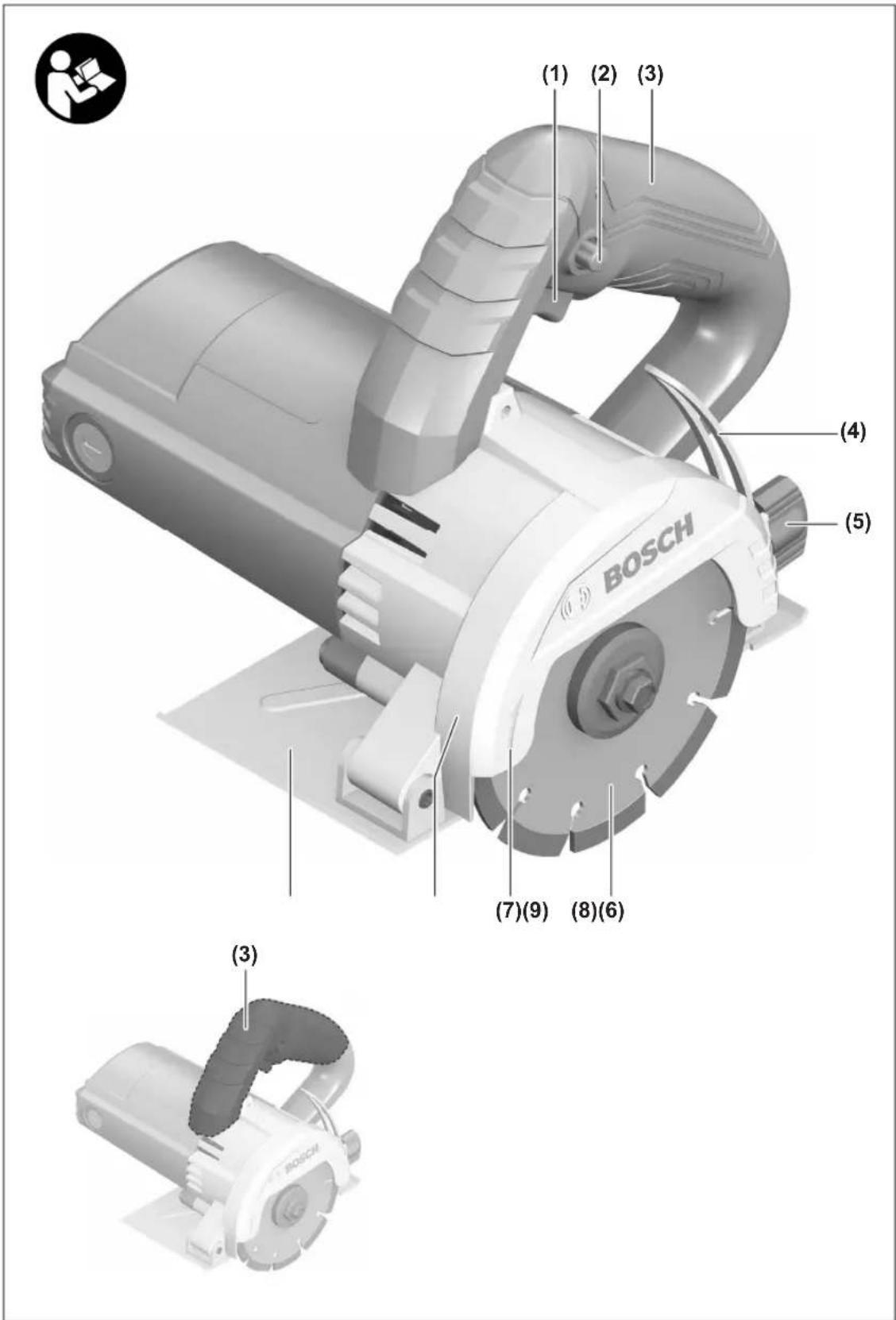

Các bộ phận được minh họa

Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Công tắc Tắt/Mở (2) Nút khóa giữ chế độ tự-chạy của công tắc bật/tắt (3) Tay nắm (bề mặt nắm cách điện) (4) Thước đo cỡ sâu cắt (5) Bu-long tai hông dùng chọn trước chiều sâu cắt

(6) Đĩa cắt kim cương a)

(7) Mũi tên hướng xoay của trục máy mài

(8) Chắn bảo vệ lưới

(9) Chân để khuôn bao

(10) Trục dẫn động

(11) Vòng chữ O

(12) Mặt bích tiếp nhận

(13) Bích kép

(14) Chìa vặn đầu vòng

(15) Bu-lông bắt cố định

(16) Chìa vặn ống lông

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy Cắt Gạch Đá		GDC 140 GDC 140
Mã số máy		3 601 CA4 0.. 3 601 CA4 0K1
Công suất vào danh định	W	1400 1400
Tốc độ không tải	min-1	13200 13200
đường kính tối đa cho đía cắt kim cương	mm	110/115 110/115
độ dày đía cắt tối thiểu	mm	1,6 1,6
độ dày đía cắt tối đa	mm	2,2 2,2
Lỗ lắp vào	mm	20 22,23
công suất cắt tối đa	mm	32,5/35 32,5/35
Trọng lượng theo Qui trình EPTA-Procedure 01:2014	kg	2,9 2,9

Máy Cắt Gạch Đá

GDC 140 GDC 140

Cấp độ bảo vệ

回/11/11

□

Các giá trị đã cho có hiệu lực cho điện áp danh định [U] 220 V. Đối với điện áp thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Chỉ dành cho dụng cụ điện không có giới hạn dòng điện khởi động: Chu trình khởi động làm giảm điện áp xảy ra thoáng nhanh. Sự gây nhiễu động đối với các thiết bị/máy khác có thể xảy ra trong trường hợp ở vào tình trạng không thuận lợi của hệ thống điện nguồn. Không có sự cố xảy ra đối với hệ thống có trở kháng không dưới 0,3 Ohm.

Sự lắp vào

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

Hút Dăm/Bụi

Bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay người đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số loại bụi cụ thể, ví dụ như bụi gỗ sồi hay dầu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiang.

- Tạo không khí thông thoáng nơi làm việc.

- Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.

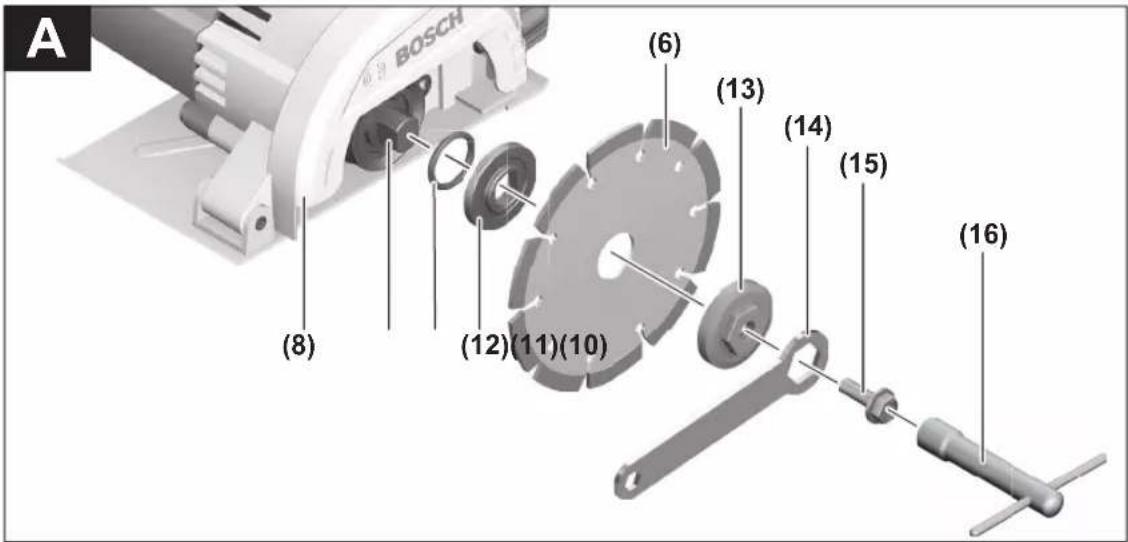

Lắp/thay đĩa cắt kim cương (xem Hình A)

▶ Khi lắp hay thay đĩa cắt kim cương, xin khuyến cáo nên mang găng tay bảo vệ vào.

▶ Đĩa cắt kim cương trở nên rất nóng trong thời gian hoạt động; không được chạm vào chúng cho đến khi đã nguội.

▶ Luôn luôn sử dụng đĩa cắt kim cương đúng kích cỡ, có lỗ lắp đĩa vừa khớp, và phù hợp với thông tin được liệt kê trong phần dữ liệu kỹ thuật.

▶ Chỉ sử dụng đĩa cắt có dấu cắt kim cương. Đĩa cắt kim cương hình quạt chỉ có thể có các góc cắt âm và khe nằm giữa các phân đoạn tối đa 10 mm.

Lắp Đĩa Cắt Kim Cương

– Làm sạch đĩa cắt kim cương (6) và tất cả bộ phận kẹp cần lắp vào.

- Cảm mặt bích nhận (12) với vòng O (11) lên trục chính truyền động (10).

– Hãy đặt đĩa cắt kim cương (6) lên mặt bích tiếp nhận (12). Hướng mũi tên trên đĩa cắt kim cương (6) và mũi tên hướng xoay trên chắn bảo vệ lưới (8) phải khớp.

• Đặt bích kẹp (13) lên và vặn bu-lông bắt cố định vào (15).
• Bằng cờ lê vòng (14) hãy giữ chặt bích kẹp (13) và bằng cờ lê kiểu ống lông (16) hãy siết chặt vít tiết (15).

Tháo Đĩa Cắt Kim Cương

• Bằng cờ lê vòng (14) hãy giữ chặt bích kẹp (13) và bằng cờ lê kiểu ống lông (16) hãy nới lỏng vít tiết (15). – Hãy tháo bích kẹp (13) và đĩa cắt kim cương (6) khỏi trục dẫn động (10).

Vận Hành

Chế độ hoạt động

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. ▶ Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngầm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành.

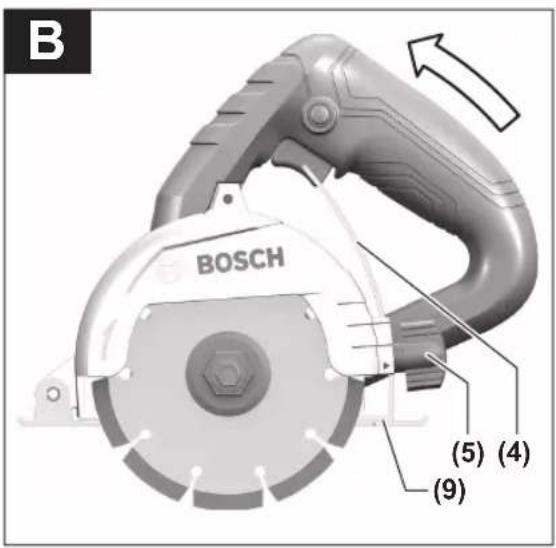

Chọn trước cỡ sâu cắt (xem Hình B)

▶ Cỡ sâu cắt chỉ có thể chọn đặt trước khi đã tắt máy.

Điều chỉnh cỡ sâu cắt phù hợp với độ dày của vật liệu gia công. Để đạt được hiệu quả tốt nhất, đĩa cắt kim cương phải nhô ra ngoài vật liệu khoảng 2 mm.

- Hãy nới lỏng bu-lông tai hồng (5). Để có cỡ sâu cắt nhỏ hơn, hãy kéo dụng cụ điện ra khỏi chân để khuôn bao (9), để có cỡ sâu cắt lớn hơn hãy ấn dụng cụ điện vào chân để khuôn bao (9). Chỉnh đặt cỡ sâu cắt theo yêu cầu trên thước đo cỡ sâu (4). Siết chặt lại vít tai hồng (5).

Bắt Đầu Vận Hành

▶ Hãy cẩn thận với nguồn điện! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.

Bật Mở và Tắt

Để vận hành thử dụng cụ điện, hãy nhấn công tắc Tất/Mở (1) và nhấn giữ.

Để khóa công tắc Tất/Mở đã nhấn (1), hãy nhấn nút khóa giữ (2). Để tắt dụng cụ điện, hãy nhả công tắc bật/tắt (1) hoặc nếu nó được khóa bằng nút khóa giữ (2), hãy nhấn công tắc bật/tắt (1) nhanh và nhả. ▶ Kiểm tra đĩa cắt kim cương trước khi sử dụng. Đĩa cắt kim cương phải được lắp vào đúng cách và có thể chuyển động tự do. Tiến hành chạy thử máy không tải ít nhất là 1 phút. Không được sử dụng đĩa cắt kim cương bị hỏng, chạy lệch tâm hay bị rung lắc. Đĩa cắt kim cương bị hỏng có thể bị vỡ và gây thương tích cho người sử dụng.

Hướng Dẫn Sử Dụng

▶ Vận dụng sự thận trọng khi cắt rãnh vào các vách tường có cấu trúc phức hợp, xem „Phần Thông Tin Về Cấu Trúc“. ▶ Không được bắt dụng cụ điện làm việc quá sức đến mức dừng hoạt động. Sau khi để dụng cụ điện hoạt động với cường độ cao, tiếp tục cho máy chạy không tải vài phút để làm nguội dụng cụ cắt/mài xuống. Để cắt độ sâu lớn hơn 20 mm vào loại vật liệu cứng chắc, ví dụ như bê-tông, ứng dụng nhiều lần cắt để cho mô-tơ không bị quá tải. ▶ Kẹp chặt vật gia công nếu vật đó không cố định được do sức nặng của chính nó. ▶ Máy chỉ có thể sử dụng để cắt khô. ▶ Đĩa cắt kim cương trở nên rất nóng trong thời gian hoạt động; không được chạm vào chúng cho đến khi đã nguội.

Bảo vệ đĩa cắt không bị dập mạnh, va đập hay dính dầu mỡ. Không để cho đĩa cắt phải chịu lực áp lên hông.

Không được hãm tròn quay của đĩa cắt kim cương bằng cách tạo lực áp ngang hỏng đĩa.

Khi cắt vật liệu đặc biệt cứng, ví dụ bê-tông có hàm lượng sỏi cao, đĩa cắt kim cương có thể quá nhiệt và bị hư hại. Tia lửa bắn ra vòng tròn là biểu hiện của đĩa cắt kim cương bị hiện tượng trên.

Trong trường hợp này, hãy ngưng quá trình cắt và cho đĩa cắt kim cương chạy không tải ở tốc độ cao nhất trong thời gian ngắn để làm nguội.

▶ Các đĩa cắt tự định hình. Tiến độ gia công bị giảm thấy rõ và tia lửa bắn ra vòng tròn là biểu hiện của đĩa cắt đã bắt đầu cùn. Do đó, hãy làm sắc đĩa cắt bằng đường cắt ngắn trong vật liệu mài (ví dụ như đá mài). Việc tạo tia lửa điện riêng biệt là đặc trưng khi gia công đá và không được kiểm soát gắt gao.

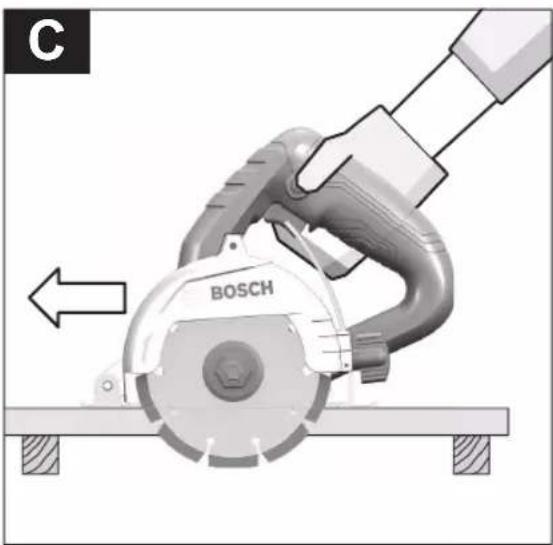

Hướng cắt (xem Hình C)

Máy luôn luôn phải được vận hành theo chuyển động mài ở tư thế thẳng đứng. Nếu không như vậy, có nguy cơ bị đẩy mà không điều khiển được máy ra khỏi mạch cắt.

Thông Tin Về Cấu Trúc

Cắt rãnh trên các vách tường có kết cấu phức hợp phải tuân theo Tiêu chuẩn DIN 1053 Phần 1, hay theo quy định của nước sở tại. Những quy định này phải được tuân thủ trong mọi tình huống. Trước khi tiến hành công việc, hãy tham khảo ý kiến của kỹ sư thiết kế, kiến trúc sư hay người giám sát công trình có trách nhiệm.

Bảo Dưỡng và Bảo Quản

Bảo dưỡng và làm sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, hãy rút phích cắm điện nguồn ra. Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Nếu cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được

Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Xin vui lòng bảo quản và giữ gìn tay nắm và phụ tùng cẩn thận.

Thay chổi than (xem Hình D)

Kiểm tra độ dài của chổi than cứ 2–3 tháng một lần, và thay thế cả hai chổi than nếu cần.

Không bao giờ chỉ thay mỗi một chổi than mà thôi!

Lưu ý: Chỉ sử dụng chổi than được cung cấp qua Bosch, phù hợp với sản phẩm của bạn.

– Tháo nắp (17) bằng tuốc-nơ-vít thích hợp. – Thay chổi than hiện tại (18) dưới áp lực lò xo và bắt vít trở lại cho nắp.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt!
