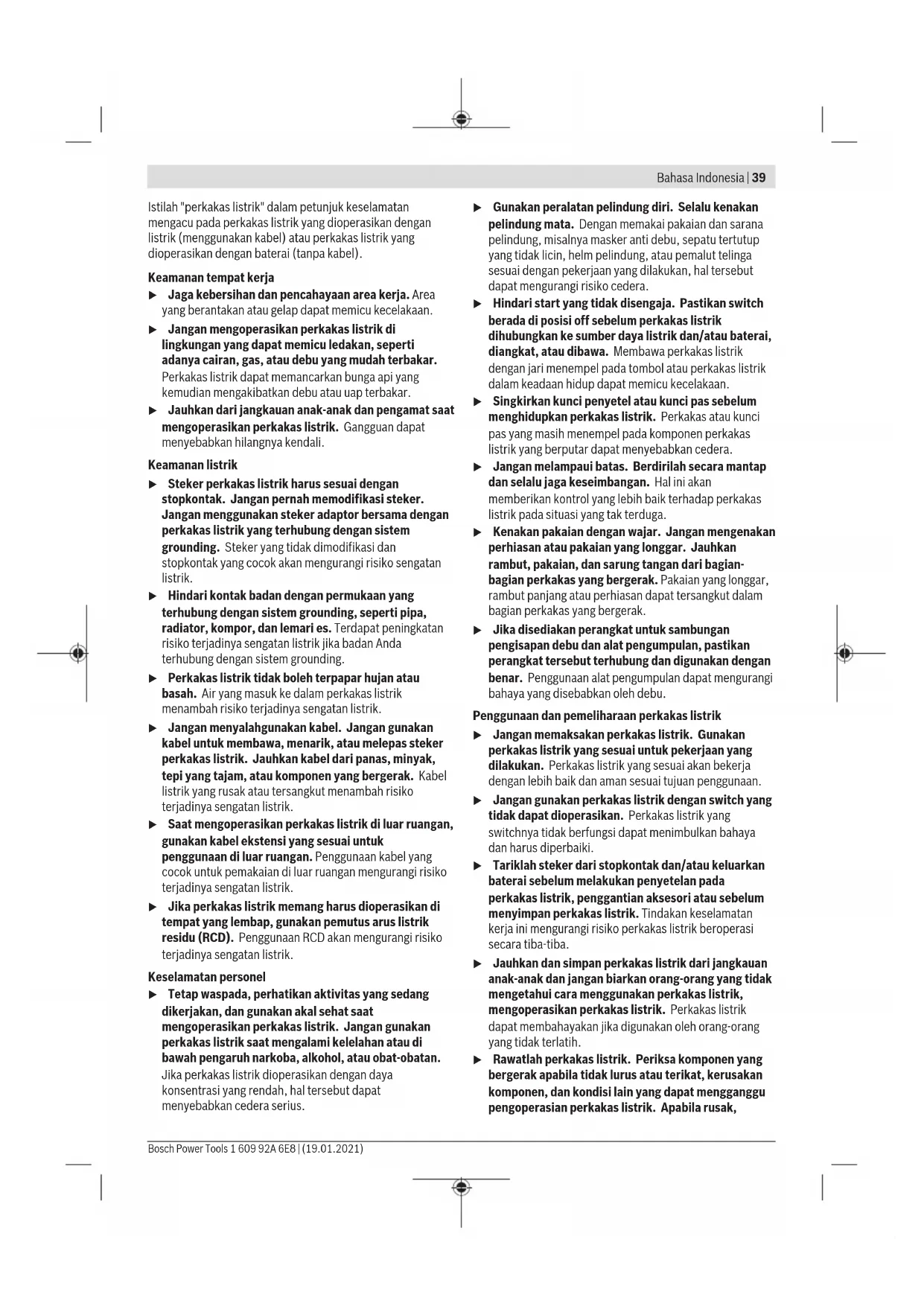

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses การกำจัดขยะ เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะครัวเรือน! Bahasa Indonesia Petunjuk Keselamatan Petunjuk Keselamatan Umum Perkakas Listrik PERINGATAN Bacalah semua petunjuk keselamatan dan semua petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua petunjuk keselamatan dan petunjuk penggunaan untuk acuan di masa mendatang. 1 609 92A 6E8 | (19.01.2021) Bosch Power ToolsBahasa Indonesia | 39 Istilah "perkakas listrik" dalam petunjuk keselamatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan, dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Dengan memakai pakaian dan sarana pelindung, misalnya masker anti debu, sepatu tertutup yang tidak licin, helm pelindung, atau pemalut telinga sesuai dengan pekerjaan yang dilakukan, hal tersebut dapat mengurangi risiko cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut, pakaian, dan sarung tangan dari bagian- bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Tariklah steker dari stopkontak dan/atau keluarkan baterai sebelum melakukan penyetelan pada perkakas listrik, penggantian aksesori atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi risiko perkakas listrik beroperasi secara tiba-tiba. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Rawatlah perkakas listrik. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, Bosch Power Tools 1 609 92A 6E8 | (19.01.2021)40 | Bahasa Indonesia perbaiki perkakas listrik sebelum digunakan. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat dengan seksama. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Peringatan keselamatan mesin pemotong u Pelindung yang disertakan dengan alat harus terpasang ke perkakas listrik dengan aman dan berada pada posisi keamanan maksimal, sehingga hanya sebagian kecil cakram yang mengarah ke operator. Jaga jarak Anda dan orang lain di sekitar dari pengetam cakram yang berputar. Pelindung akan membantu melindungi operator dari kepingan cakram yang pecah dan kontak secara tidak sengaja dengan cakram. u Hanya gunakan cakram pemotong diamon yang terikat dengan kuat untuk perkakas listrik Anda. Meski aksesori dapat dipasang pada perkakas listrik Anda, hal ini tidak menjamin keamanan pengoperasian alat. u Ukuran kecepatan aksesori setidaknya harus sama dengan kecepatan maksimum yang tertera pada perkakas listrik. Aksesori yang beroperasi lebih cepat dari ukuran kecepatan yang tertera dapat rusak dan terlepas. u Cakram harus digunakan sesuai dengan pemakaian yang dianjurkan. Misalnya: jangan menggerinda dengan sisi cakram pemotong. Cakram pemotong abrasif digunakan untuk menggerinda bagian tepi, gaya di sisi cakram dapat menyebabkan cakram pecah. u Selalu gunakan flensa cakram yang tidak rusak dengan diameter yang sesuai untuk cakram yang dipilih. Flensa cakram yang tepat akan membantu cakram mengurangi kemungkinan kerusakan cakram. u Jangan gunakan cakram kuat yang telah usang dari perkakas listrik yang lebih besar. Cakram untuk perkakas listrik yang lebih besar tidak cocok untuk perkakas yang lebih kecil dengan kecepatan lebih tinggi dan dapat menimbulkan ledakan. u Diameter dan ketebalan luar aksesori harus dalam kapasitas perkakas listrik. Aksesori yang ukurannya salah tidak dapat dikendalikan dan ditanggung keamanannya. u Ukuran poros cakram dan flensa harus sesuai dengan poros perkakas listrik. Cakram dan flensa dengan lubang poros yang tidak sesuai dengan perangkat keras yang terpasang pada perkakas listrik akan kehilangan keseimbangan, bergetar terlalu keras, dan kehilangan kendali. u Jangan gunakan cakram yang telah rusak. Setiap sebelum penggunaan, periksa cakram apakah ada serpihan atau retakan. Jika perkakas listrik atau cakram terjatuh, periksa perkakas dari kerusakan atau pasang cakram yang tidak rusak. Setelah memeriksa dan memasang cakram, jaga jarak Anda dari pengetam cakram yang berputar dan hidupkan perkakas listrik dengan kecepatan maksimum tanpa beban selama satu menit. Cakram yang rusak biasanya akan hancur dalam waktu uji ini. u Kenakan alat pelindung. Tergantung pada pemakaian, gunakan pelindung wajah, kaca mata pelindung, atau kaca mata pengaman. Kenakan masker debu, sumbat telinga, sarung tangan, dan pakaian kerja yang mampu melindungi dari material kecil atau kepingan benda kerja. Pelindung mata harus mampu melindungi dari puing-puing yang terbang selama pemakaian. Masker debu atau respirator harus mampu menyaring partikel yang dihasilkan saat pemakaian perkakas. Pemakaian terlalu lama hingga menimbulkan kebisingan yang sangat tinggi dapat menimbulkan kehilangan pendengaran. u Jauhkan pengamat dari area kerja. Siapa saja yang memasuki area kerja harus memakai alat pelindung. Bagian dari alat kerja atau cakram yang rusak dapat terlempar dan menyebabkan cedera di luar area langsung pengoperasian. u Pegang perkakas listrik pada permukaan gagang isolator saat digunakan, karena aksesori pemotong dapat saja bersentuhan dengan kabel yang tidak terlihat atau kabelnya sendiri. Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator. u Jauhkan kabel dari aksesori yang berputar. Jika Anda kehilangan kendali, kabel dapat terpotong atau tersangkut dan tangan atau lengan Anda dapat tertarik ke cakram yang sedang berputar. u Jangan pernah letakkan perkakas listrik sebelum aksesori telah sepenuhnya berhenti. Roda yang berputar dapat menabrak permukaan dan perkakas lepas dari kendali Anda. u Jangan menghidupkan perkakas listrik dengan membawanya ke samping Anda. Kontak tidak sengaja dengan aksesori yang berputar dapat merobek pakaian, menarik aksesori ke tubuh Anda. u Bersihkan ventilasi udara pada perkakas listrik secara berkala. Kipas motor akan menyerap debu ke dalam 1 609 92A 6E8 | (19.01.2021) Bosch Power ToolsBahasa Indonesia | 41 housing dan serbuk logam yang terlalu banyak terkumpul dapat menyebabkan bahaya listrik. u Jangan operasikan perkakas listrik di dekat material yang mudah terbakar. Percikan api dapat membakar material-material tersebut. u Jangan gunakan aksesori yang memakai pendingin cair. Menggunakan air atau pendingin cair lainnya dapat menyebabkan sengatan atau kejut listrik. Sentakan dan peringatan terkait Sentakan merupakan reaksi tiba-tiba pada cakram yang berputar, terjepit, atau tersangkut. Cakram yang terjepit atau tersangkut menyebabkan roda yang berputar akan berhenti mendadak dan menyebabkan perkakas yang tak terkendali berputar ke arah sebaliknya dari putaran roda pada titik belitan. Sebagai contoh, jika sebuah cakram abrasif tersangkut atau terjepit benda kerja, tepi cakram yang masuk ke titik jepit dapat masuk ke dalam permukaan material yang menyebabkan cakram naik atau terlempar ke luar. Cakram dapat terlempar menjauh maupun ke arah operator, bergantung pada arah gerakan cakram pada titik jepitan. Cakram abrasif juga dapat rusak karena hal-hal ini. Sentakan merupakan akibat dari penggunaan yang salah dari perkakas listrik ini dan/atau prosedur atau syarat pengoperasian atau syarat-syarat penggunaan yang tidak tepat, namun dapat dihindari dengan melakukan tindakan pencegahan yang tepat seperti yang diberikan di bawah ini. u Pegang gagang perkakas listrik dan posisikan tubuh dan lengan Anda agar dapat menahan daya sentakan. Jika disediakan, selalu gunakan handle tambahan sebagai kendali maksimum melawan sentakan atau efek torsi saat menghidupkan. Operator dapat mengendalikan efek torsi atau gaya sentakan bila melakukan tindakan pencegahan. u Jauhkan tangan Anda dari aksesori yang berputar. Aksesori dapat memberikan sentakan terhadap tangan Anda. u Jangan posisikan tubuh Anda sejajar dengan cakram yang berputar. Sentakan akan bergerak ke arah berlawanan dari gerakan cakram pada titik sangkut. u Lakukan dengan hati-hati saat bekerja untuk bagian sudut, tepi yang tajam, dll. Hindarkan aksesori dari risiko terlempar atau tersangkut. Bagian sudut, tepi yang tajam atau melingkar berpotensi membuat aksesori yang berputar tersangkut dan menimbulkan hilangnya kendali atau sentakan. u Jangan memasang rantai gergaji, pisau pengukir kayu, cakram intan tersegmentasi dengan celah bagian tepi lebih dari 10 mm, atau gergaji bergerigi. Jenis pisau tersebut dapat menimbulkan sentakan dan kehilangan kendali. u Jangan "menyumbat" cakram atau memberikan tekanan yang terlalu besar. Jangan memotong terlalu dalam. Tekanan yang terlalu tinggi pada cakram akan meningkatkan beban dan kerentanan terhadap putaran atau ikatan cakram dalam memotong, dan kemungkinan terjadinya sentakan atau kerusakan cakram. u Ketika cakram terbelit atau ketika pemotongan terhenti oleh suatu sebab, matikan perkakas dan pegang perkakas tanpa gerakan hingga perkakas benar-benar mati. Jangan pernah mencoba melepas cakram dari potongan ketika cakram sedang berputar karena dapat menyebabkan sentakan. Periksa dan lakukan reparasi untuk mengatasi penyebab cakram tersangkut. u Jangan melanjutkan pemotongan saat perkakas berada dalam benda kerja. Biarkan cakram berputar dengan kecepatan penuh dan lanjutkan memotong dengan hati-hati. Cakram dapat terbelit, maju, atau mundur jika perkakas listrik dihidupkan kembali dalam benda kerja. u Pelat penyangga atau benda kerja yang berukuran sangat besar digunakan untuk mengurangi risiko cakram tersangkut atau mengalami sentakan. Benda kerja yang besar cenderung akan merosot akibat besarnya beban. Penyangga harus ditempatkan di bawah benda kerja dekat dengan garis potong dan dekat tepi benda kerja pada kedua sisi cakram. u Lakukan dengan hati-hati saat membuat potongan dalam dinding (pocket cut) atau area yang sulit dijangkau lainnya. Cakram yang menonjol dapat memotong pipa gas atau air, kabel listrik, atau benda yang dapat menimbulkan sentakan. Petunjuk keselamatan tambahan Pakailah pemalut telinga, kacamata pelindung, masker anti debu dan sarung tangan. Sebagai masker anti debu pakailah paling sedikit masker penutup hidung dan mulut yang menyaring partikel debu kelas FFP2. u Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan kerusakan barang-barang atau dapat mengakibatkan kontak listrik. u Setelah melakukan pengerjaan, jangan menyentuh cakram pemotong sebelum cakram pemotong menjadi dingin. Cakram pemotong menjadi sangat panas saat digunakan. u Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati. u Gunakan penjepit atau cara lain yang praktis untuk mengamankan dan menopang benda kerja pada permukaan yang stabil. Benda kerja dapat goyah atau Bosch Power Tools 1 609 92A 6E8 | (19.01.2021)42 | Bahasa Indonesia kehilangan kendali jika dipegang dengan tangan atau ditahan dengan tubuh Anda. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk memotong atau membuat alur secara horizontal pada material bermineral misalnya marmer, tanpa menggunakan air, pada permukaan yang kokoh dengan pelat dasar dan menggunakan kap pelindung. Perkakas listrik ini tidak cocok untuk memotong pada kayu, bahan sintetis atau logam. Ilustrasi komponen Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. (1) Tombol on/off (2) Tombol pengunci untuk tombol on/off (3) Gagang (permukaan genggam berisolator) (4) Skala kedalaman pemotongan (5) Baut kupu-kupu untuk pemilihan awal kedalaman pemotongan (6) Cakram potong intan

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Data teknis Mesin gergaji batu GDC140 GDC140 Nomor seri 3601CA4 0.. 3601CA4 0K1 Input daya nominal W 1400 1400 Kecepatan idle min

Diameter cakram potong intan maks. mm 110/115 110/115 Ketebalan cakram potong min. mm 1,6 1,6 Ketebalan cakram potong maks. mm 2,2 2,2 Lubang dudukan mm 20 22,23 Kedalaman pemotongan maks. mm 32,5/35 32,5/35 Berat sesuai dengan EPTA- Procedure 01:2014 kg 2,9 2,9 Tingkat perlindungan / II / II Data-data berlaku untuk tegangan nominal [U] 220V. Pada tegangan yang berbeda dan pada model khusus tiap negara data-data ini dapat bervariasi. Hanya untuk perkakas listrik tanpa pembatasan arus listrik pada awalan start: Proses pengaktifan akan menurunkan tegangan sesaat. Gangguan pada perangkat lainnya dapat terjadi saat kondisi jaringan tidak menguntungkan. Jika impedansi jaringan di bawah 0,3 Ohm, tidak akan terjadi gangguan. Pemasangan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Pengisapan debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini dapat mengakibatkan reaksi alergi 1 609 92A 6E8 | (19.01.2021) Bosch Power ToolsBahasa Indonesia | 43 dan/atau penyakit saluran pernapasan pada pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti debu kayu pohon quercus atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Perhatikanlah supaya ada pertukaran udara yang baik di tempat kerja. – Kami anjurkan Anda memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Memasang/mengganti cakram potong intan (lihat gambar A) u Untuk memasang dan mengganti cakram potong intan, direkomendasikan untuk mengenakan sarung tangan pelindung. u Cakram potong intan menjadi sangat panas selama penggunaan, jangan dipegang, tunggu sampai menjadi dingin. u Selalu gunakan cakram potong intan dengan ukuran yang tepat dan dengan lubang dudukan yang sesuai dengan informasi dalam Data Teknis. u Hanya gunakan cakram potong intan. Cakram potong intan yang bersegmen hanya boleh memiliki sudut potong negatif dan celah maksimal sebesar 10 mm di antara segmen. Memasang cakram potong intan – Bersihkan cakram potong intan (6) dan semua komponen pengencang yang akan dipasang. – Pasang flensa dudukan (12) dengan ring-O (11) pada poros penggerak (10). – Pasang cakram potong intan (6) pada flensa dudukan (12). Arah panah pada cakram potong intan (6) dan panah arah putaran pada kap pelindung (8) harus sesuai. – Pasang flensa penjepit (13) dan kencangkan sekrup penjepit (15). – Tahan flensa penjepit (13) dengan kunci ring (14) dan kencangkan sekrup penjepit (15) dengan kunci soket (16). Melepaskan cakram potong intan – Pegang flensa penjepit (13) dengan kunci ring (14) dan kendurkan sekrup penjepit (15) dengan kunci soket (16). – Lepaskan flensa penjepit (13) dan cakram potong intan (6) dari poros penggerak (10). Pengoperasian Jenis pengoperasian u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Pegang perkakas listrik pada permukaan gagang isolator saat digunakan, karena aksesori pemotong dapat saja bersentuhan dengan kabel yang tidak terlihat atau kabelnya sendiri. Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik yang terbuka dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator. Pemilihan awal kedalaman pemotongan (lihat gambar B) u Pemilihan awal kedalaman pemotongan hanya boleh dilakukan saat perkakas listrik dimatikan. Sesuaikan kedalaman pemotongan pada ketebalan benda kerja. Untuk hasil yang optimal, cakram potong intan harus melampaui sekitar 2mm dari benda yang dikerjakan. – Kendurkan baut kupu-kupu (5). Jauhkan perkakas listrik dari pelat dasar (9) untuk kedalaman pemotongan yang lebih kecil, tekan perkakas listrik ke arah pelat dasar (9) untuk kedalaman pemotongan yang lebih besar. Atur ukuran yang diinginkan pada skala kedalaman pemotongan (4). Kencangkan kembali baut kupu-kupu (5). Pengoperasian pertama kali u Perhatikan tegangan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Perkakas listrik dengan daya sebesar 230V seperti yang diindikasikan pada label dapat juga dioperasikan pada daya 220 V. Menghidupkan/mematikan – Untuk menggunakan perkakas listrik pertama kali, tekan dan tahan tombol on/off (1). – Untuk mengunci tombol on/off (1) yang telah ditekan, tekan tombol pengunci (2). – Untuk mematikan perkakas listrik, lepaskan tombol on/ off (1) atau jika tombol dikunci dengan tombol pengunci (2), tekan singkat tombol on/off (1) dan kemudian lepaskan. u Periksa cakram potong intan sebelum digunakan. Cakram potong intan harus terpasang dengan baik dan benar serta dapat berputar secara bebas. Lakukan uji coba minimal selama 1 menit tanpa beban. Jangan menggunakan cakram potong intan yang rusak, tidak bulat sempurna atau bergetar. Cakram potong intan yang rusak dapat pecah dan menyebabkan cedera. Petunjuk pengoperasian u Berhati-hatilah saat membuat aluran instalasi pada dinding struktural, lihat bab "Petunjuk mengenai struktur". Bosch Power Tools 1 609 92A 6E8 | (19.01.2021)44 | Bahasa Indonesia u Jangan membebankan perkakas listrik terlalu berat sehingga perkakas berhenti. u Setelah pembebanan yang berat, biarkan perkakas listrik beroperasi tanpa beban selama beberapa menit untuk mendinginkan aksesori yang digunakan. u Untuk pemotongan dengan kedalaman pemotongan lebih dari 20mm pada material yang keras seperti beton, lakukan proses dalam beberapa tahap agar mesin tidak mengalami kelebihan beban. u Tahan benda kerja, jika benda tetap goyah karena menahan bebannya sendiri. u Perkakas listrik ini hanya boleh digunakan untuk pemotongan kering. u Cakram potong intan menjadi sangat panas selama penggunaan, jangan dipegang, tunggu sampai menjadi dingin. Lindungi cakram potong dari hantaman, benturan dan minyak. Cakram potong tidak boleh terkena tekanan dari sisi sampingnya. Jangan mencoba menghentikan cakram potong intan yang masih berputar dengan cara menekan sisi sampingnya. Saat memotong material yang keras seperti beton dengan kadar kerikil yang tinggi, cakram potong intan dapat menjadi terlalu panas sehingga dapat menjadi rusak. Hal tersebut ditunjukkan dengan adanya lingkaran bunga api yang berputar bersama dengan cakram potong intan. Pada situasi ini, hentikan pekerjaan memotong dan biarkan cakram potong intan berputar sebentar tanpa beban pada kecepatan putaran maksimal untuk mendinginkannya. u Cakram potong dapat diasah ulang. Jika pekerjaan menghabiskan waktu lama dan terdapat lingkaran bunga api, hal tersebut menandakan cakram potong telah tumpul. Oleh karena itu, cakram potong dapat diasah dengan cara memotong sedikit-sedikit pada material abrasif (misalnya batu pasir). Pembentukan percikan sporadis merupakan jenis percikan pada saat pengerjaan pada batu dan oleh karena itu tidak membahayakan. Arah pemotongan (lihat gambar C) Arah pemotongan harus selalu berlawanan dengan arah gerak dari perkakas listrik. Jika tidak, terdapat risiko adanya tekanan pada perkakas listrik yang tak terkendali dari jalur pemotongan. Petunjuk mengenai struktur Membuat celah pada dinding pemikul beban harus tunduk pada aturan DIN 1053 Bagian1 atau aturan yang berlaku di negara terkait. Aturan tersebut harus ditaati dengan saksama. Sebelum memulai pekerjaan, mintalah saran dari ahli struktur, arsitek atau pengawas bangunan. Perawatan dan servis Perawatan dan pembersihan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin. Simpan dan tangani aksesori secara cermat. Mengganti sikat karbon (lihatgambarD) Periksalah panjang sikat karbon sekitar 2–3 bulan sekali dan jika perlu, ganti kedua sikat karbon. Jangan pernah hanya mengganti satu sikat karbon! Catatan: Hanya gunakan sikat karbon yang disetujui oleh Bosch dan cocok untuk produk Anda. – Buka kap pelindung (17) dengan obeng yang sesuai. – Ganti sikat karbon (18) yang berada di bawah tekanan pegas dan pasang kembali kap pelindung. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Cara membuang Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan. Jangan membuang perkakas listrik ke dalam sampah rumah tangga! 1 609 92A 6E8 | (19.01.2021) Bosch Power ToolsTiếng Việt | 45 Tiếng Việt Hướng dẫn an toàn Cảnh báo Tổng quát Cách sử dụng An toàn Dụng cụ điện Cầm tay
