GDC 140 Professional - เลื่อย BOSCH - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	เลื่อยตัดจานเพชร (เลื่อย)
ยี่ห้อ	Bosch
รุ่น	GDC 140 Professional
กำลังไฟฟ้าที่กำหนด	1400 W
ความเร็วรอบขณะไม่มีโหลด	13200 รอบ/นาที
เส้นผ่านศูนย์กลางสูงสุดของจานตัดเพชร	110/115 มม.
ความหนาของจาน	1.6 - 2.2 มม.
รูเจาะ	20 มม. (รุ่น 3 601 CA4 0..) / 22.23 มม. (รุ่น 3 601 CA4 0K1)
ความลึกในการตัดสูงสุด	32.5/35 มม.
น้ำหนัก (ตาม EPTA-Procedure 01:2014)	2.9 กก.
ระดับการป้องกัน	Class II (ฉนวนสองชั้น)
การใช้งานที่เหมาะสม	การตัดและเซาะร่องแนวนอนแบบแห้งในวัสดุแร่ (หินอ่อน ฯลฯ)
ฟังก์ชันหลัก	ตัดด้วยจานเพชร, ปรับความลึกตัด, ล็อกสวิตช์
ความปลอดภัย	ฝาครอบป้องกัน, ป้องกันการดีดกลับ, สวิตช์ล็อก, พื้นผิวจับฉนวน
การบำรุงรักษา	ทำความสะอาดช่องระบายอากาศเป็นประจำ เปลี่ยนถ่านทุก 2-3 เดือน
อะไหล่	จานเพชร, ถ่าน, แผ่นประกบ, สกรูยึด, ประแจหกเหลี่ยม
ความสามารถในการซ่อม	ศูนย์บริการหลังการขาย Bosch; อะไหล่มีจำหน่ายที่ www.bosch-pt.com
อุปกรณ์เสริมที่รวม	ประแจหกเหลี่ยม, ซ็อกเก็ต, โอริง, แผ่นประกบ (ขึ้นอยู่กับรุ่น)
จำนวนหน้าคู่มือ	64

คำถามที่พบบ่อย - GDC 140 Professional BOSCH

กำลังของเลื่อย GDC 140 Professional เท่าไร?

กำลังไฟฟ้าที่กำหนดคือ 1400 W

ควรใช้จานแบบใดกับ GDC 140?

ใช้เฉพาะ จานตัดเพชร แบบแบนเท่านั้น เส้นผ่านศูนย์กลางสูงสุด 110/115 มม. ความหนา 1.6 ถึง 2.2 มม. รูเจาะต้องตรงกับรุ่นของคุณ (20 หรือ 22.23 มม.)

ความลึกในการตัดสูงสุดเท่าไร?

ความลึกในการตัดสูงสุดคือ 32.5 ถึง 35 มม. ขึ้นอยู่กับรุ่นของจาน

ฉันสามารถตัดไม้หรือโลหะด้วยเลื่อยนี้ได้หรือไม่?

ไม่ GDC 140 ออกแบบมาสำหรับการ ตัดแห้งวัสดุแร่ เช่นหินอ่อนเท่านั้น ไม่เหมาะกับไม้ โลหะ หรือพลาสติก

จะปรับความลึกในการตัดอย่างไร?

คลายสกรูปีก (5) ขยับเครื่องมือเข้าหรือออกจากฐาน (9) ตามความลึกที่ต้องการ อ่านค่าบนสเกล (4) แล้วขันสกรูให้แน่น ควรปรับตั้ง เมื่อเครื่องหยุดนิ่งเท่านั้น

จะเปลี่ยนจานเพชรอย่างไร?

ถอดปลั๊กออก สวมถุงมือ ทำความสะอาดจานและชิ้นส่วนยึด ใส่แผ่นประกบขับพร้อมโอริงบนแกน ใส่จาน (สังเกตทิศทางการหมุน) ตามด้วยแผ่นประกบยึด ขันสกรูยึดด้วยซ็อกเก็ต โดยใช้ประแจหกเหลี่ยมจับแผ่นประกบไว้

จะทำอย่างไรหากเลื่อยเกิดการดีดกลับ?

การดีดกลับเป็นปฏิกิริยากะทันหันจากจานหนีบหรือติดขัด เพื่อป้องกัน: จับเครื่องให้แน่นด้วยสองมือ ใช้ด้ามจับข้าง ห้ามออกแรงมาก ทำงานในทิศทางตรงข้าม (อย่าตาม) หากติดขัด ให้ปิดเครื่องและรอจนจานหยุดสนิทก่อนนำออก

จะทำความสะอาดและบำรุงรักษาเลื่อยอย่างไร?

ทำความสะอาด ช่องระบายอากาศ เป็นประจำเพื่อป้องกันฝุ่นสะสม จัดเก็บและจัดการอุปกรณ์เสริมอย่างระมัดระวัง หากต้องการเปลี่ยนสายไฟ ติดต่อศูนย์บริการ Bosch

ควรเปลี่ยนถ่านเมื่อใด?

ตรวจสอบความยาวของถ่านทุก 2 ถึง 3 เดือน เปลี่ยนถ่านทั้งสองพร้อมกันโดยใช้ ถ่านแท้ของ Bosch เท่านั้น ถอดฝาครอบ (17) ด้วยไขควง เปลี่ยนถ่านแล้วขันกลับ

จะหาอะไหล่หรือศูนย์บริการได้ที่ไหน?

ศูนย์บริการหลังการขาย Bosch ตอบคำถามของคุณ คุณสามารถดูภาพประกอบแยกชิ้นส่วนและข้อมูลอะไหล่ได้ที่ www.bosch-pt.com โปรดระบุรหัส 10 หลักบนฉลากของผลิตภัณฑ์

คู่มือผู้ใช้ GDC 140 Professional BOSCH

คู่มือการใช้งานฉบับ

สารบัญ

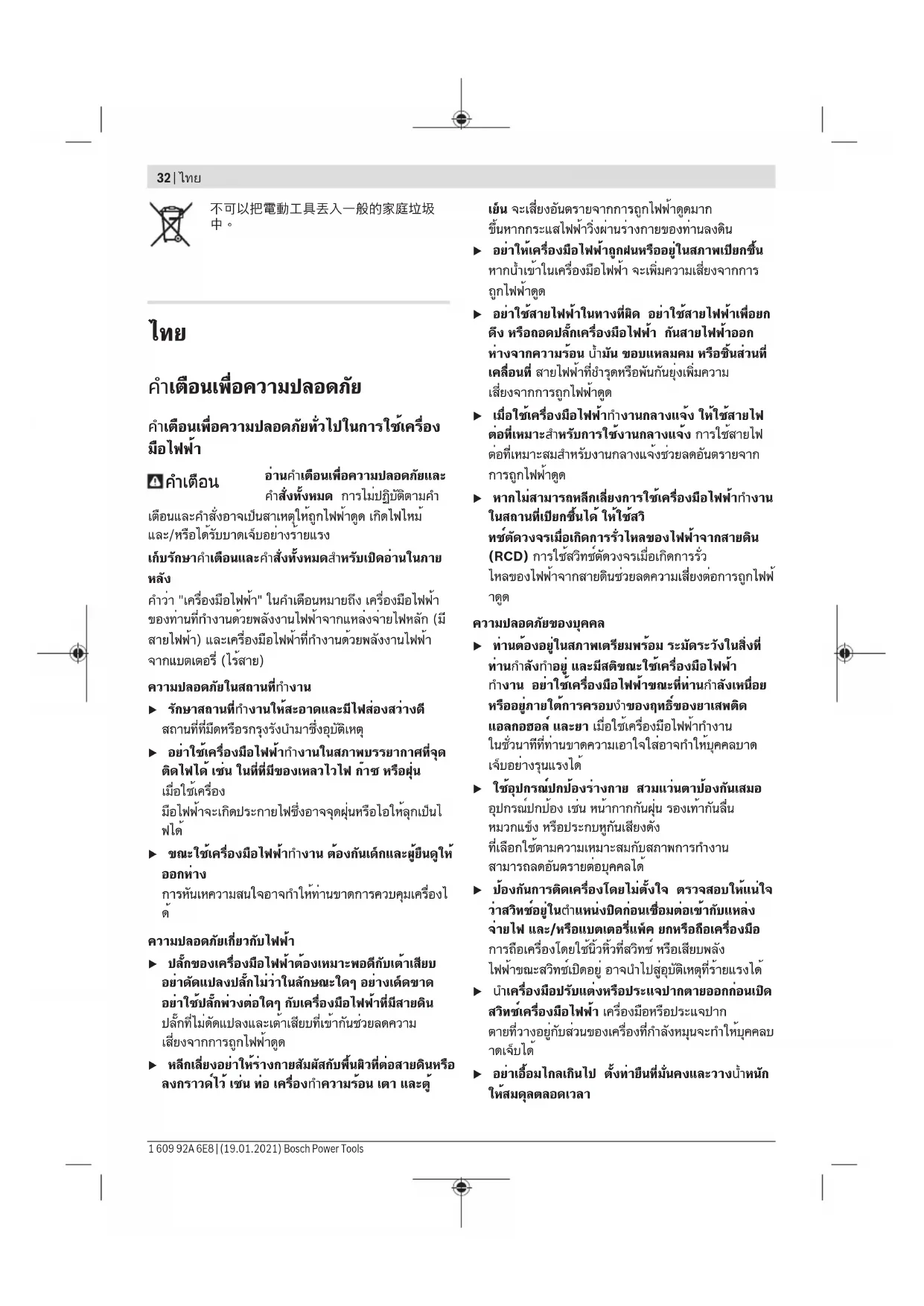

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปในการใช้เครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัยและคำสั่งทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

เก็บรักษาคำเตือนและคำสั่งทั้งหมดไว้สำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีดหรือรกอาจนำมาซึ่งอุบัติเหตุ

▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอระเหยให้ลุกเป็นไฟได้

▶ ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด

▶ หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้

เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้น หากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน

▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าไปในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกจากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด ▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้เครื่องตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้เครื่องตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในขณะที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้ ▶ ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่ครอบหูกันเสียง ที่เลือกใช้ตามความเหมาะสมกับสภาพการทำงาน สามารถลดอันตรายต่อบุคคลได้ ▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วหัวที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะที่สวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่รุนแรงได้ ▶ นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้ ▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา

ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า

▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือรวมเครื่องประดับ เอาผม เสื้อผ้า และถุงมือ ออกห่างจากชิ้นส่วนที่กำลังหมุน เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในส่วนของเครื่องที่กำลังหมุนได้ ▶ หากเครื่องมือไฟฟ้ามีข้อต่อเชื่อมกับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

▶ อย่าฝืนใช้เครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ ▶ อย่าใช้เครื่องมือไฟฟ้าถ้าสวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้ เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องมือไฟฟ้าเข้าที่ ต้องถอดปลั๊กไฟออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้า มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน ▶ บำรุงรักษาเครื่องมือไฟฟ้า ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่เพียงพอ รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงสภาพการทำงานและงานที่จะทำ การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้

การบริการ

▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย

คำแนะนำเพื่อความปลอดภัยสำหรับแท่นตัดไฟเบอร์

ต้องติดตั้งกระบังป้องกันที่จัดส่งมาพร้อมเครื่องมือไฟฟ้าเข้ากับเครื่องมือไฟฟ้าอย่างแน่นหนา และจัดวางตำแหน่งให้มีความปลอดภัยสูงสุดโดยให้จานตัดโผล่ออกมายังผู้ใช้งานเครื่องน้อยที่สุด ตัวท่านเองและบุคคลที่อยู่ใกล้เคียงต้องอยู่ห่างจากระนาบของจานที่หมุน กระบังป้องกันช่วยปกป้องผู้ใช้งานจากเศษจานที่แตกหักและการสัมผัสกับจานโดยไม่ตั้งใจ ใช้เฉพาะจานตัดเพชรเชื่อมประสานสำหรับเครื่องมือไฟฟ้าของท่านเท่านั้น แม้ว่าอุปกรณ์ประกอบจะสามารถยึดติดกับเครื่องมือไฟฟ้าของท่านได้ แต่ไม่ได้รับประกันว่าจะใช้งานได้อย่างปลอดภัย ความเร็วรอบกำหนดของอุปกรณ์ประกอบต้องเท่ากับความเร็วรอบสูงสุดที่ระบุไว้บนเครื่องมือไฟฟ้าเป็นอย่างน้อย อุปกรณ์ประกอบที่หมุนเร็วกว่าความเร็วรอบกำหนดของตัวเองอาจแตกและกระเด็นออกเป็นชิ้นๆ ต้องใช้จานสำหรับการใช้งานที่แนะนำเท่านั้น ตัวอย่างเช่น: อย่าขัดวัสดุด้วยด้านข้างของจานตัดออก จานตัดออกผลิตไว้เพื่อให้ใช้ตรงขอบนอกของจานขั้วสุด แรงด้านข้างที่กดลงบนแผ่นงานอาจทำให้จานแตกละเอียดได้ ▶ ใช้หน้าแปลนรองรับที่ไม่ชำรุดที่มีขนาดเส้นผ่าศูนย์กลางที่ถูกต้องสำหรับจานที่ท่านเลือกเสมอ หน้าแปลนรองรับที่ถูกต้องจะหนุนจาน และด้วยเหตุนี้จึงลดการแตกหักของจาน ▶ อย่าใช้จานเสริมแรงที่สึกกร่อนมาจากเครื่องมือไฟฟ้าขนาดใหญ่กว่า จานที่ผลิตไว้สำหรับเครื่องมือไฟฟ้าขนาดใหญ่กว่าไม่เหมาะสมที่จะนำมาใช้กับเครื่องมือไฟฟ้าขนาดเล็กกว่าที่มีความเร็วสูงกว่า และอาจแตกระเบิดได้ ▶ เส้นผ่าศูนย์กลางรอบนอกและความหนาของอุปกรณ์ประกอบของท่านต้องอยู่ในพิกัดความสามารถของเครื่องมือไฟฟ้าของท่าน อุปกรณ์ประกอบที่ผิดขนาดจะไม่ได้รับการปกป้องและควบคุมอย่างเพียงพอ ขนาดรูแกนของจานและหน้าแปลนต้องพอดีกับเพลาของเครื่องมือไฟฟ้า จำนวนและหน้าแปลนที่มีขนาดรูแกน

ไม่พอดีกับตัวยึดของเครื่องมือไฟฟ้าจะวิ่งเยื้องศูนย์ สั่นตัวแรงเกินไป และอาจทำให้สูญเสียการควบคุม

อย่าใช้จานที่ชำรุด ก่อนใช้งานทุกครั้ง ให้ตรวจสอบจานเพื่อหารอยบิ่นและรอยแตก หากเครื่องมือไฟฟ้าหรือจานตกหล่น ให้ตรวจสอบความเสียหายหรือติดตั้งจานที่ไม่ชำรุด หลังจากตรวจสอบและติดตั้งจานแล้ว ตัวท่านเองและบุคคลที่อยู่ใกล้เคียงต้องอยู่ห่างจากระนาบของจานที่หมุน และปล่อยเครื่องมือไฟฟ้าเดินตัวเปล่าที่ความเร็วสูงสุดนานหนึ่งนาที ตามปกติจานที่ชำรุดจะแตกหักในช่วงเวลาทดสอบนี้ ▶ สามารถป้องกันตนเองได้ ให้ใช้แว่นตานิรภัย แว่นตากันลมและฝุ่น หรือแว่นตาป้องกันอันตรายโดยขึ้นอยู่กับลักษณะการทำงาน รวมทั้งหน้ากากกันฝุ่น ที่อุดหูกันเสียงดัง ถุงมือ และผ้ากันเปื้อนสำหรับช่างที่สามารถกันผงขัดหรือเศษ ชิ้นงานขนาดเล็กตามความเหมาะสม แว่นตากันตาต้องสามารถหยุดเศษผงที่ปลิว ว่อนที่เกิดจากการทำงานแบบต่างๆ ได้ หน้ากากกันฝุ่นหรืออุปกรณ์ป้องกันระบบหายใจต้องสามารถ กรองอนุภาคที่เกิดจากการทำงานของท่านได้ การได้ยินเสียงดังมากเป็นเวลานานอาจทำให้ท่านสูญ เสียการได้ยิน ▶ กันบุคคลที่อยู่ใกล้เคียงให้อยู่ในระยะปลอดภัยห่างจากบริเวณทำงาน บุคคลใดที่เข้ามายังบริเวณทำงานต้อง สวมอุปกรณ์ป้องกันเฉพาะตัว สะเก็ดชิ้นงานหรือจานที่ แตกหักอาจปลิวกระเด็นออกมาและทำให้ได้รับบาดเจ็บใน ระยะใกล้เคียงกับพื้นที่ปฏิบัติงานได้ ▶ เมื่อทำงานในบริเวณที่เครื่องมือตัดอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวนเท่านั้น หากเครื่องมือตัดสัมผัสสายที่ "มีกระแสไฟฟ้า"ไหลผ่าน จะทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือไฟฟ้าเกิด "มีกระแสไฟฟ้า"ด้วย และส่งผลให้ผู้ใช้งานเครื่องถูกไฟฟ้าดูดได้ ▶ จับสายไฟฟ้าออกจากอุปกรณ์ประกอบที่กำลังหมุน หากท่านสูญเสียการควบคุม สายไฟฟ้าอาจถูกตัดหรือพันกัน และมือหรือแขนของท่านอาจถูกฉุดเข้าไปในจานที่กำลังหมุน ▶ อย่าวางเครื่องมือไฟฟ้าลงบนพื้นจนกว่าอุปกรณ์ประกอบจะหยุดหมุนและนิ่งอยู่กับที่แล้ว จานที่หมุนอยู่อาจเฉี่ยวถูกพื้นและกระชากเครื่องมือไฟฟ้าออกจากการควบคุมของท่าน ▶ อย่าเปิดเครื่องมือไฟฟ้าทำงานขณะถือเครื่องไว้ข้างตัว เสื้อผ้าของท่านอาจเกี่ยว

พันกับอุปกรณ์ประกอบที่กำลังหมุนโดยไม่ตั้งใจ และฉุดอุปกรณ์ประกอบเข้าหาร่างกายของท่านได้

▶ ควรทำความสะอาดช่องระบายอากาศของเครื่องมือไฟฟ้าอย่างสม่ำเสมอ พัดลมของมอเตอร์จะดูดผง ฝุ่นเข้าไปในตัวเรือน และผงโลหะที่สะสมกันมากเกิน ไปอาจทำให้เกิดอันตรายทางไฟฟ้าได้ ▶ อย่าใช้เครื่องมือไฟฟ้าทำงานใกล้วัตถุติดไฟได้ ประเภทไฟสามารถจุดวัสดุเหล่านี้ให้ลุกเป็นไฟได้ ▶ อย่าใช้อุปกรณ์ประกอบที่ต้องใช้สารหล่อลื่นที่เป็นของเหลว การใช้น้ำหรือสารหล่อลื่นอื่นๆ ที่เป็นของเหลวอาจทำให้กระแสไฟฟ้าวิ่งผ่านเข้าตัวจนเสีย ชีวิตหรือถูกไฟฟ้าดูดได้

การดีดกลับและคำเตือนเกี่ยวเนื่อง

การดีดกลับคือแรงสะท้อนกะทันหันที่เกิดจากจานเกิดบิดหรือถูกหนีบยึดขณะกำลังหมุน การบิดหรือการหนีบยึดทำให้ งานที่กำลังหมุนหยุดกะทันหัน ด้วยเหตุนี้เครื่องมือไฟฟ้าที่ขาด การควบคุมจึงถูกเหวี่ยงไปในทิศทางตรงกันข้ามกับการหมุน ของจาน ณ จุดที่เกิดการติดขัด

ตัวอย่าง เช่น หากจานขัดถูกหนีบหรือบิดโดยชิ้นงาน ขอบของจานขัดที่จิ้มอยู่ในจุดบิดอาจขูดเข้าในพื้นผิวของชิ้นงาน ทำให้จานขัดปืนออกหรือผลักตัวออกมา จานขัดอาจกระโดดเข้าหาหรือกระโดดออกจากผู้ใช้เครื่อง ทั้งนี้ขึ้นอยู่กับทิศทางเคลื่อนที่ของจานขัด ณ จุดบิด ในสถานการณ์เช่นนี้จานขัดอาจแตกหักได้ การดีกลับเป็นผลจากการใช้เครื่องมือไฟฟ้าในทางที่ผิด และ/หรือมีกระบวนการหรือเงื่อนไขการทำงานที่ไม่ถูกต้อง และสามารถหลีกเลี่ยงได้ด้วยการป้องกันไว้ก่อนอย่างถูกต้องดังระบุไว้ด้านล่างนี้

จับเครื่องมือไฟฟ้าให้แน่น และตั้งตัวและแขนของท่านให้สามารถต้านแรงดีกลับได้ หากมีด้ามจับเพิ่ม ต้องใช้ด้ามจับเพิ่มร่วมด้วยเสมอ ทั้งนี้เพื่อที่จะสามารถควบคุมการดีกลับหรือกำลังสะท้อนจากแรงบิดขณะสตาร์ทเครื่องได้อย่างเต็มที่ ผู้ใช้เครื่องสามารถควบคุมกำลังสะท้อนจากแรงบิดหรือการดีกลับ หากได้ระมัดระวังอย่างถูกต้องไว้ก่อน ▶ อย่ายื่นมือของท่านเข้าใกล้อุปกรณ์ประกอบที่กำลังหมุน อุปกรณ์ประกอบอาจดีกลับมาที่มือของท่านได้ ▶ อย่าให้ร่างกายของท่านอยู่ในแนวเดียวกันกับงานที่หมุน การดีกลับจะผลักเครื่องมือไฟฟ้าไปยังทิศทางตรงกันข้ามกับการเคลื่อนที่ของจานขัด ณ จุดหนีบ ใช้ความระมัดระวังเป็นพิเศษเมื่อทำงานบริเวณมุม ขอบแหลมคม ฯลฯ ป้องกันไม่ให้อุปกรณ์ประกอบกระเด้งกลับจากชิ้นงานและติดขัด มุม ขอบแหลมคม

และการกระเด้งกลับมักจะหนีบรั้งอุปกรณ์ประกอบที่กำลังหมุน และทำให้สูญเสียการควบคุมหรือทำให้เกิดการดีกลับ

▶ อย่าติดตั้งโซ่เลื่อย ใบมีดและสลักไม้ จานตัดเพชรซีเมนต์ที่มีระยะห่างที่เส้นรอบวงมากกว่า 10 มม. หรือใบเลื่อยแบบมีฟัน ใบเลื่อยเหล่านี้ทำให้เกิดการดีกลับและสูญเสียการควบคุมบ่อยครั้ง ▶ อย่า "มีบอัด" จานหรือออกแรงกดมากเกินไป อย่าพยายามตัดลึกมากเกินไป การออกแรงกดจานลงมากเกินไป จะเพิ่มแรงกดที่จานและอาจทำให้จานบิดหรือติดขัดในร่องตัดได้ง่ายขึ้น และยังเพิ่มความเสี่ยงในการดีกลับหรือทำให้จานแตกหักได้ ▶ เมื่อจานติดขัดหรือเมื่อการตัดถูกขัดจังหวะด้วยเหตุผลใดก็ตาม ให้ปิดสวิตช์เครื่องมือไฟฟ้าและจับเครื่องมือไฟฟ้าค้างไว้จนจานหยุดสนิท อย่าพยายามนำจานออกจากร่องตัดในขณะที่จานกำลังเคลื่อนที่ มิฉะนั้นอาจเกิดการดีกลับ ตรวจสอบและแก้ไขเพื่อขจัดสาเหตุที่ทำให้จานติดขัด ▶ อย่าเริ่มตัดในชิ้นงานอีกครั้ง ปล่อยให้จานหมุนถึงความเร็วเต็มที่ก่อน จากนั้นจึงเริ่มตัดอีกครั้งอย่างระมัดระวัง จานอาจติดขัด กระโดดขึ้น หรือดีกลับ หากเปิดเครื่องมือไฟฟ้าทำงานอีกครั้งในชิ้นงาน หนุนแผ่นกระดาษหรือชิ้นงานขนาดใหญ่เพื่อลดความเสี่ยงที่จานจะถูกหนีบและดีกลับ ชิ้นงานขนาดใหญ่มักจะห้อยหย่อนตามความถ่วงน้ำหนักของตัวชิ้นงานเอง ต้องสอดแผ่นหนุนใต้ชิ้นงานทั้งสองด้าน ทั้งใกล้รอยตัดและไกลขอบของชิ้นงาน ใช้ความระมัดระวังเป็นพิเศษเมื่อทำการ "ตัดแบบเปิดช่อง" เข้าไปในผนังที่มืดหรือบริเวณจุดบอดอื่นๆ งานที่ยื่นออกมาอาจตัดเข้าในท่อแก๊สหรือท่อน้ำ สายไฟฟ้า หรือวัตถุที่อาจทำให้เกิดการดีกลับได้

คำแนะนำเพื่อความปลอดภัยเพิ่มเติม

รวมประกอบหูกันเสียงดัง แว่นตากันลมและฝุ่น หน้ากากกันฝุ่น และถุงมือ สำหรับหน้ากากกันฝุ่น

ต้องใช้หน้ากากครึ่งหน้าสำหรับกรองอนุภาค FFP 2 เป็นอย่างน้อยที่สุด

▶ ยืดชิ้นงานให้แน่น การยืดชิ้นงานด้วยเครื่องหนีบหรือแท่นจับจะมั่นคงกว่าการยืดด้วยมือ ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงาน หรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือถูกไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจ

ทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำทำให้ทรัพย์สินเสียหาย หรืออาจเป็นเหตุให้ถูกไฟฟ้าดูดได้

หลังทำงานเสร็จ อย่าสัมผัสจานตัดจนกว่าจานจะเย็นลง จานตัดจะร้อนขึ้นมากขณะทำงาน จับเครื่องมือไฟฟ้าให้แน่นด้วยมือทั้งสองข้างและตั้งท่ายืนให้มั่นคงขณะทำงาน ท่านจะสามารถนำทางเครื่องมือไฟฟ้าได้ปลอดภัยกว่าเมื่อจับเครื่องด้วยมือทั้งสองข้าง ใช้เครื่องหนีบหรือวิธีอื่นที่ได้ผลเพื่อยึดและหมุนชิ้นงานกับแท่นที่มั่นคง การใช้มือจับชิ้นงานหรือยันไว้กับร่างกายจะไม่มั่นคง และอาจทำให้สูญเสียการควบคุม

รายละเอียดผลิตภัณฑ์และข้อมูล

จำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือไฟฟ้าได้รับการออกแบบให้ตัดหรือกรีดในแนวนอนสำหรับวัสดุที่ทำจากแร่หิน เช่น หินอ่อน โดยไม่จำเป็นต้องใช้น้ำ โดยดำเนินงานบนฐานรองรับที่มั่นคงและใช้ผ้าครอบป้องกัน เครื่องมือไฟฟ้าไม่ใช้ในวัตถุประสงค์สำหรับการตัดไม้ พลาสติกหรือโลหะ

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องที่แสดงในหน้าภาพประกอบ

(1) สวิทช์เปิด-ปิด (2) ปุ่มล็อคสวิทช์เปิด-ปิด (3) ด้ามจับ (พื้นผิวจับหุ้มฉนวน) (4) มาตราส่วนความลึกการตัด (5) น็อตปีกสำหรับการเลือกความลึกการตัดล่วงหน้า (6) จานตัดเพชร a) (7) ลูกศรชี้ทิศทางการหมุนของแกนหมุน (8) กระบังป้องกัน (9) แผ่นฐาน (10) เพลาขับ (11) โอ-ริง (12) หน้าแปลนติดตั้ง (13) หน้าแปลนยึด

36|ไทย

(14) แหวนรูปวงแหวน (15) โบลท์ยึด (16) ประแจช็อกเก็ต (17) ฝาครอบบิดสำหรับแปรงถ่าน

(18) แปรงถ่าน a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

เลื่อยตัดหิน		GDC 140 GDC 140
หมายเลขลินค้า		3 601 CA4 0.. 3 601 CA4 0K1
กําลังไฟฟ้าพิกัดด้านเข้า	วัตต์	1400 1400
ความเร็วรอบเดินตัวเปล่า	นาที 1		13200 13200
เส้นผ่าศูนย์กลางสูงสุดสําหรับจานตัดเพชร	มม.	110/115 110/115
ความหนาเท่าสุดของจานตัด	มม.	1.6 1.6
ความหนาสูงสุดของจานตัด	มม.	2.2 2.2
วูติดตั้ง	มม.	20 22.23
ความลึกการตัด สูงสุด	มม.	32.5/35 32.5/35
น้ําหนักตามระเบียบการEPTA-Procedure01:2014	กก.	2.9 2.9
ระดับความปลอดภัย			/ /

ค่าที่ให้ไว้ใช้ได้กับแรงดันไฟฟ้าปกติ [U] 220 โวลท์ ค่าเหล่านี้อาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และรุ่นที่ผลิตสำหรับเฉพาะประเทศ

เฉพาะสำหรับเครื่องมือไฟฟ้าที่ไม่มีการจำกัดกระแสไฟฟ้าเมื่อสตาร์ทเครื่อง: กระบวนการเปิดเครื่องจะทำให้แรงดันไฟฟ้าตกลงช่วงสั้นๆ ในกรณีที่สภาวะการจ่ายไฟฟ้าไม่เอื้ออำนวย อาจเกิดคลื่นรบกวนอุปกรณ์/เครื่องอื่นๆ ได้ หากความต้านทานของระบบเท่ากว่า 0.3 โอห์ม คาดว่า จะไม่เกิดความผิดปกติ

การติดตั้ง

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง

การดูดฝุ่น/ขี้เลื่อย

ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้เนื้อแข็ง หรือไม้ยืดหยุ่น นับเป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสตอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น - จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี

- ขอแนะนำให้สวมหน้ากากกันการติดเชื้อที่มีระดับ ใส่กรอง P2

ปฏิบัติตามกฎหมายข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงาน ที่บังคับใช้ในประเทศไทยของท่าน

▶ ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้อย่างง่ายดาย

ใส่/เปลี่ยนจานตัดเพชร (ดูภาพประกอบ A)

▶ เมื่อประกอบและเปลี่ยนจานตัดเพชร ขอแนะนำให้สวมถุงมือป้องกันอันตราย ▶ จานตัดเพชรจะร้อนขึ้นมากขณะทำงาน อย่าสัมผัสจานจนกว่าจานจะเย็นลง ใช้จานตัดเพชรที่ถูกต้องที่รูประกอบมีขนาดตรง ตามรายละเอียดที่กำหนดไว้ในข้อมูลทางเทคนิคเสมอ

ใช้เฉพาะจานตัดที่เคลือบเพชรเท่านั้น จานตัดแบ่งเพชรต้องมีมุมตัดเป็นลบและช่องบากสูงสุด 10 มม. ระหว่างส่วนเท่านั้น

การประกอบจานตัดเพชร

• ทำความสะอาดจานตัดเพชร (6) และชิ้นส่วนหนีบทั้งหมดที่ต้องการประกอบเข้า
• ลวมน้อยตรอง (12) พร้อมโอริง (11) เข้าบนเพลาขับ (10)
• วางจานตัดเพชร (6) บนแป้นรองรับ (12) ทิศทางของลูกศรบนจานตัดเพชร (6) และทิศทางของลูกศรหมุนบนฝาครอบป้องกัน (8) จะต้องตรงกัน
• ไล่หน้าแปลนหนืบ (13) และขันสกรูยึด (15) เข้า
• ใช้ประแจแหวน (14) จับหน้าแปลนยึด (13) และใช้ประแจช้อกเก็ต (16) ขันสกรูยึดให้แน่น (15)

การถอดจานตัดเพชร

• ใช้ประแจแหวน (14) จับหน้าแปลนยึด (13) และใช้ประแจข้อกเก็ต (16) คลายสกรูยึด (15)
• ถอดหน้าแปลน (13) และจานตัดเพชร (6) ออกจากหน่วยขับเคลื่อนแกนหมุน (10)

การปฏิบัติงาน

รูปแบบการทำงาน

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ เมื่อทำงานในบริเวณที่เครื่องมือตัดอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวนเท่านั้น หากเครื่องมือตัดสัมผัสสายที่ “มีกระแสไฟฟ้า” เหล่านี้ จะทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งานเครื่องถูกไฟฟ้าดูดได้

การเลือกความลึกการตัด (ดูภาพประกอบ B)

▶ เลือกความลึกการตัดล่วงหน้าเมื่อเครื่องปิดสวิตช์อยู่เท่านั้น

ปรับความลึกการตัดให้เหมาะสมกับความหนาของชิ้นงาน เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด จานตัดเพชรจะต้องยื่นเลยออกมาจากวัสดุประมาณ 2 มม.

- คลายน็อตปีก (5) สำหรับความลึกการตัดน้อย ให้ดึงเครื่องมือไฟฟ้าออกห่างจากแผ่นฐาน (9) สำหรับความลึกการตัดมาก ให้นำเครื่องเลื่อยเข้าหาแผ่นฐาน (9) ปรับความลึกการตัดที่ต้องการที่มาตราส่วนความลึกการตัด (4) ขันน็อตปีก (5) กลับให้แน่นอีกครั้ง

การเริ่มต้นปฏิบัติงาน

▶ ให้สังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนป้ายพิกัดเครื่อง เครื่องมือไฟฟ้าที่มีเครื่องหมาย 230 โวลท์ สามารถใช้งานกับ 220 โวลท์ ได้ด้วย

การเปิด-ปิดเครื่อง

• เมื่อต้องการให้เครื่องมือไฟฟ้าเริ่มต้นทำงาน ให้กดสวิตช์เปิด-ปิด (1) และกดค้างไว้
• ล็อคสวิตช์เปิด-ปิด (1) ที่กดค้างไว้ โดยกดปุ่มล็อคสวิตช์เปิด-ปิด (2)
• เมื่อต้องการปิดสวิตช์ ให้ปล่อยนิ้วจากสวิตช์เปิด-ปิด (1) หรือในกรณีที่ถูกล็อคด้วยปุ่มล็อค (2) อยู่ ให้กดสวิตช์เปิด-ปิด (1) สั้นๆ และปล่อยนิ้ว ▶ ตรวจสอบจานตัดเพชรก่อนใช้งาน จานตัดเพชรต้องได้รับการติดตั้งอย่างถูกต้องและสามารถหมุนได้อย่างอิสระ ทำการทดสอบวิ่งโดยเปิดเครื่องเดินตัวเปล่าอย่างน้อย 1 นาที อย่าใช้จานตัดเพชรที่ชำรุด เยื้องศูนย์ หรือสั่นตัว จานตัดเพชรที่ชำรุดอาจระเบิดและทำให้เกิดการบาดเจ็บได้

ข้อแนะนำในการทำงาน

ใช้ความระมัดระวังเมื่อเจาะช่องในผนังที่รับน้ำหนัก ดูบท "ข้อมูลเกี่ยวกับโครงสร้าง" ▶ อย่าใช้งานเครื่องมือไฟฟ้าหนักเกินไปจนเครื่องหยุดชะงัก หลังใช้งานเครื่องมือไฟฟ้าอย่างหนัก ต้องปล่อยเครื่องให้วิ่งตัวเปล่าต่อเป็นเวลาสองสามนาทีเพื่อให้เครื่องมือเย็นลง ▶ การทำงานที่ความลึกตัดมากกว่า 20 มม. ในวัสดุแข็ง เช่น คอนกรีต ในหลายขั้นตอนเพื่อไม่ให้เครื่องยนต์ทำงานหนักเกินไป ▶ ยึดชิ้นงานให้แน่น หากชิ้นงานไม่อยู่นิ่งได้ด้วยน้ำหนักของตัวเอง ▶ เครื่องนี้ใช้สำหรับการตัดแห้งเท่านั้น ▶ จานตัดเพชรจะร้อนขึ้นมากขณะทำงาน อย่าสัมผัสจานจนกว่าจานจะเย็นลง

ป้องกันจานตัดจากการกระทบกระแทกและจากแรงกระแทก อย่างตัดลงทางด้านข้าง

อย่าหยุดจานตัดเพชรที่ยังหมุนอยู่โดยกดลงด้านข้าง เมื่อตัดวัสดุที่แข็งเป็นพิเศษ ต.ย. เช่น คอนกรีตที่มีกรวดผสมอยู่มาก จานตัดเพชรจะร้อนเกินไป และด้วยเหตุนี้จะชำรุดได้ ซึ่งจะสังเกตเห็นได้ชัดจากวงประกายไฟที่หมุนไปพร้อมๆ กับจานตัดเพชร

ในกรณีนี้ให้หยุดการตัด และทำให้จานตัดเพชรเย็นลงโดยปล่อยให้เครื่องเดินตัวเปล่าที่ความเร็วรอบสูงสุดสักครู่หนึ่ง

▶ จานตัดสามารถลับคมเองได้ การทำงานได้น้อยลงอย่างเห็นได้ชัดและวงประกายไฟหมุนเป็นสัญญาณว่าจานตัดกำลังจะทื่อ ดังนั้น ให้ลับคมแผ่นตัดโดยตัดลงช่วงสั้นๆ ในวัสดุที่มีฤทธิ์กัดกร่อน (เช่นหินทราย) ประกายจากการตัดเป็นเรื่องปกติในกระบวนการตัดหิน และดังนั้นจึงส่งผลกระทบแต่อย่างใด

ทิศทางการตัด (ดูภาพประกอบ C)

ต้องเคลื่อนเครื่องมือไฟฟ้าแบบงัดขึ้นเสมอ มิฉะนั้นจะเกิดอันตรายจากการที่เครื่องถูกผลักออกจากร่องตัดอย่างควบคุมไม่ได้

ข้อมูลเกี่ยวกับโครงสร้าง

ช่องในผนังที่รับน้ำหนักอยู่ภายในได้มาตรฐาน DIN 1053 ตอน 1 หรือข้อบังคับเฉพาะประเทศ ต้องปฏิบัติตามกฎระเบียบนี้ในทุกกรณี ก่อนเริ่มงานให้ปรึกษาวิศวกรโครงสร้าง สถาปนิก หรือหัวหน้างานก่อสร้างที่รับผิดชอบ

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ

หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย กรุณาเก็บรักษาและจับถืออุปกรณ์ประกอบอย่างระมัดระวัง

การเปลี่ยนแปรงถ่าน (ดูภาพประกอบ D)

ตรวจสอบความยาวของแปรงถ่านประมาณทุกๆ 2-3 เดือน และเปลี่ยนแปรงถ่านใหม่ หากจำเป็น อย่าเปลี่ยนแปรงถ่านเพียงแท่งเดียวอย่างเด็ดขาด! หมายเหตุ: ใช้เฉพาะแปรงถ่านที่ บ้อช จัดส่งและมีไว้สำหรับผลิตภัณฑ์ของท่านเท่านั้น - คลายฝาครอบ (17) ออกโดยใช้ไขควงที่เหมาะสม - เปลี่ยนแปรงถ่าน (18) ที่อยู่ภายใต้แรงกดสปริง และขันฝาครอบกลับเข้าที่

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม

ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com

ทีมงานที่ปรึกษาของ บอช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ

เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บอช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: [phone] แฟกซ์: [phone] www.bosch.co.th

ศูนย์บริการซ่อมและฝึกอบรม บ้อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540 ประเทศไทย โทรศัพท์ 02 7587555 โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และบรรจุภัณฑ์ ต้องนำไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม

อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะครัวเรือน!
