用户手册 GST 680 Professional BOSCH

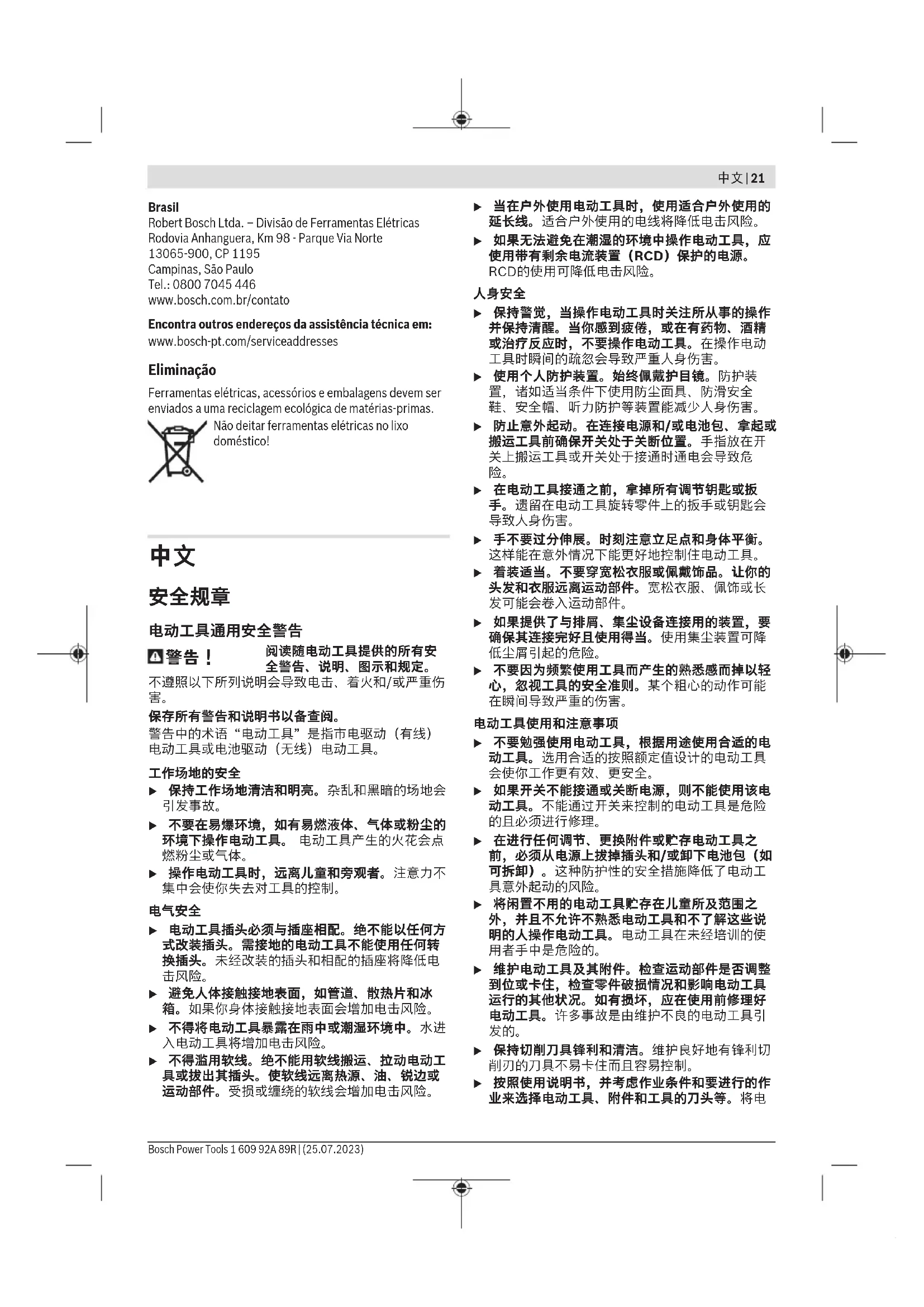

阅读随电动工具提供的所有安全警告、说明、图示和规定。

不遵照以下所列说明会导致电击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语 “电动工具” 是指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

• 保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。
  不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
  操作电动工具时，远离儿童和旁观者。注意力不集中会使你失去对工具的控制。

电气安全

▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将降低电击风险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接触接地表面会增加电击风险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击风险。
▶ 不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击风险。

当在户外使用电动工具时，使用适合户外使用的延长线。适合户外使用的电线将降低电击风险。
▶ 如果无法避免在潮湿的环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。RCD的使用可降低电击风险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。在连接电源和/或电池包、拿起或搬运工具前确保开关处于关断位置。手指放在开关上搬运工具或开关处于接通时通电会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要过分伸展。时刻注意立足点和身体平衡。这样能在意外情况下能更好地控制住电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。使用集尘装置可降低尘屑引起的危险。
不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。

电动工具使用和注意事项

不要勉强使用电动工具，根据用途使用合适的电动工具。选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断电源，则不能使用该电动工具。不能通过开关来控制的电动工具是危险的且必须进行修理。
▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或卸下电池包（如可拆卸）。这种防护性的安全措施降低了电动工具意外起动的风险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。电动工具在未经培训的使用者手中是危险的。
维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。许多事故是由维护不良的电动工具引发的。
▶ 保持切削刀具锋利和清洁。维护良好地有锋利切削刃的刀具不易卡住而且容易控制。
▶ 按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。将电

22|中文

动工具用于那些与其用途不符的操作可能会导致危险情况。

▶ 保持手柄和握持表面干燥、清洁，不得沾有油脂。在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

维修

由专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。

往复锯安全说明

当在锯割附件可能触及暗线或其自身导线的场合进行操作时,要通过绝缘握持面握持工具。锯割附件碰到带电导线会使工具外露的金属零件带电而使操作者受到电击。
使用夹具或其他实用方法将工件固定和支撑在稳定的工作台面。用手或身体固定工件会使工件不稳引起失控。
▶ 双手必须远离锯割范围，手不可以握在工件下端。如果不小心碰触了锯片可能被割伤。
先开动电动工具后再把工具放置在工件上切割。如果电动工具被夹在工件中，会有反弹的危险。
注意锯割时把底盘正确安稳地放置。锯片如果歪斜了，可能断裂或者造成反弹。
▶ 工作告一段落时，必须先关闭电动工具并等待机器完全静止后，才可以从锯缝中拔出锯刀。如此不但可以防止反弹，而且可以防止放置机器时发生危险。
等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。
▶ 只能使用未受损的功能正常的锯片。弯曲或变钝的锯片可能断裂，对锯痕造成负面影响或导致反弹。
▶ 关机后不可以侧压刀片来制止仍然继续转动的刀片。锯刀可能因此受损、断裂或者造成反击。
▶ 只允许在装备好底板的情况下使用本电动工具。在没有底板的情况下操作时，存在无法控制电动工具的危险。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾並让操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管不仅会造成严重的财物损失，也可能导致触电。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具用于在稳固的底垫上对木材、塑料、金属、陶片、橡胶和层压板/HPL（防火板）进行切割和开孔。适用于直线切割以及斜切角度在45度以下的曲线切割。请使用推荐的锯片。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 冲击次数预选调节轮
(2) 起停开关
(3) 起停开关止动件
(4) 内六角扳手 (5毫米)
(5) 集尘软管
(6) 抽吸套管
(7) 底板
(8) 固定锯片的螺栓
(9) 导引轮
(10) 锯片
(11) 防割伤装置
(12) 集尘装置盖罩
(13) 锯片架
(14) 手柄（绝缘握柄）
(15) 防毛边压板 ^a)
(16) 底板螺栓
(17) 斜切角的刻度
(18) 固定底板的条状型材
(19) 定位凸轮
(20) 定位凸轮开口
(21) 固定底板的标准螺孔
(22) 用于紧靠边缘锯割的螺孔
(23) 平行限制器的导引
(24) 平行限制器的固定螺丝 ^a)
(25) 带开圆器的平行限制器 ^a)
(26) 开圆器定心尖 ^a)

a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

曲线锯 GST 680
物品代码		3 601 EB4 0..
额定输入功率	瓦	500
空载转速 n_0	转/分钟	800-3100
冲程	毫米	20
最大切割深度
-木材	毫米	68
-铝材	毫米	10
-钢材(非合金)	毫米	3
最大切割角度(左/右)	度	45
重量符合EPTA-Procedure 01:2014	公斤	2.0
保护等级		/

所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。

安装

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

安装/更换锯片

安装或更换工具刀头时务必佩戴保护手套。工具刀头非常锋利，长时间使用后会变热。

选择锯片

在本说明书的最后有锯片的一览表。只能安装带凸轮式刀柄（T型刀柄）或带1/4英寸通用刀柄（U型刀柄）的锯片。锯片长度不得超过预定锯切线所需的数值。

在狭小的弯角上锯割时要使用窄的锯片。

安装锯片（见图片 A）

▶ 安装前，请清洁锯片的柄部。脏污的柄部无法牢牢固定。

用随附的内六角扳手(4)松开固定锯片的螺栓(8)。推动锯片(10)，使锯齿朝向切割方向，直至卡入锯片架(13)①。

在安装锯片时注意，锯片背位于导引轮(9)的槽内。接着将螺栓(8)用内六角扳手(4)牢牢拧紧②。

▶ 检查锯片是否牢固固定。松脱的锯片会从接头掉落并伤害您。

取下锯片（参见插图 B）

松开固定锯片的螺栓(8)①并取下锯片(10)②。

防毛边压板（附件）（参见插图C）

防毛边压板 (15)（附件）可以在锯割木材时防止表面裂开。防毛边压板只能用于特定的锯片类型，并且只能用于0°锯角。使用防毛边压板锯切时，不得向后移动底板 (7) 以靠近边缘锯切。 将防毛边压板 (15) 从下方压入底板 (7)。

吸锯尘/吸锯屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

- 尽可能使用适合物料的吸尘装置。

- 工作场所要保持空气流通。

- 最好佩戴P2滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

盖罩

将电动工具连接到集尘装置上前，请装好盖罩(12)。

将盖罩(12)放到电动工具上，让支架卡入壳体的开口。

执行不需要集尘的操作或斜切时，请拆下盖罩(12)。为此将盖罩在外支架的高度上按到一起，然后向前拔出。

安装集尘装置

将集尘软管(5)（附件）插到抽吸套管(6)上。将集尘软管(5)与吸尘器（附件）连接。

在本使用说明的末尾可以找到各种集尘器的连接概览。

为确保最佳集尘效果，如果可以的话，请安装防毛边压板(15)。

根据工件的物料选择合适的吸尘装置。

吸集可能危害健康、可能导致癌症或干燥的废尘时，务必使用特殊的吸尘装置。

操作

运行模式

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

调整斜切角度（见图片 D）

斜切角度在 45^ 以下时，可将底板(7)向右或向左摆动。

进行斜切时，不得使用防毛边压板(15)。

- 取下防毛边压板(15)。

- 松开螺栓(16)，将底板(7)朝电源线方向轻轻推动。

- 为精确调整斜切角度，请在0°和45°时从左右侧卡住底板。根据刻度(17)，将底板(7)摆动到所需的位置。此外也可以使用量角规设定其它的角度。

- 然后沿锯片(10)方向推动底板(7)，直至极限位置。

- 重新拧紧螺栓(16)。

移动底板（参见插图 E）

可向后移动底板(7)，以便贴着边缘锯切。

用内六角扳手(4)将螺栓(16)完全旋出。将螺栓同条状型材(18)一起取下。

抬起底板(7)。将底板朝电源线方向移动，直至用于紧靠边缘锯割的螺孔(22)位于电动工具壳体内的螺纹孔上方。定位凸轮(19)必须同时卡入底板的开口(20)中。将螺栓(16)及条状型材(18)装入螺纹孔，然后拧紧螺栓。

仅可在斜切角度为0°时利用移动后的底板(7)锯切。此外，不得使用带开圆器的平行限制器(25)(附件)及防毛边压板(15)。

投入使用

注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为230伏电动工具用220伏的电压可以驱动。

接通/关闭

▶ 请确保握住手柄时可以开启/关闭开关。

要接通电动工具，按压起停开关(2)。

24|中文

要锁定起停开关 (2)，按住起停开关并另外按压止动件 (3)。

要关闭电动工具，松开起停开关(2)。起停开关(2)锁住时，请先按压，然后再松开。

预选冲击次数

利用冲击次数预选调节轮 (1) 也可以在运行过程中预选所需的冲击次数。

正确的冲击次数必须视工件物料和工作状况而定。唯有实际操作才能找出最合适的冲击次数。

起锯时，或者锯割塑料、铝片时最好降低冲击次数。

利用可调节6档的冲击次数可以根据加工物料适度配合锯割速度、锯割功率并产生最好的锯割效果。

档位 冲击次数大约 (转/分钟)	应用/材料
1 800 金属
2 1300 金属,狭小的弯角锯切
3 1800 狭小的弯角锯切
4 2200 弯角锯切
5 2600 弯角锯切
6 3000 标准锯切,快速锯切

以小的冲击次数长期工作之后，电动工具会变得很热。拆下锯片，让电动工具以最高冲击次数运作3分钟以加速冷却。

工作提示

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
▶ 当锯片被夹住时，请立即关闭电动工具。
▶ 锯割小的或薄的工件时必须使用牢固的垫架或者使用锯台（附件）。

曲线锯主要设计用于曲线切割。在Bosch的产品组合中另外还提供可用于直线或圆形切割的附件（视曲线锯型号而定，例如平行限制器、导轨或开圆器）。

手持式曲线锯原则上倾向于所谓的“移动”，即可能无法保证角度和切割精确性。影响精确性的决定性因素是锯片厚度、切割长度以及工件的材料密度和厚度。

因此请务必通过试切割检查所选系统的切割结果是否符合您的应用要求。

锯切木材、刨花板、建筑材料等材料前应检查是否有异物，比如钉子、螺栓等类似物质，如果有的话，请清除。

潜锯（见图片 F）

在切入式锯切工艺中，仅允许加工软材料，比如木材、石膏板等类似材料！

潜锯时只能使用短的锯片。仅可在斜切角度为0°时进行潜锯。

将电动工具底板(7)的前边缘放到工件上, 锯片(10)不要触碰到工件, 然后接通。如果电动工具有冲击次数设定功能的话, 必须选择最高冲击次数。用力地把电动工具压向工件, 并让锯刀慢慢地潜入工件中。

底板 (7) 齐平地贴着工件后，就可沿着所需的切线继续切割。

带开圆器的平行限制器（附件）

使用带开圆器的平行限制器 (25)（附件）进行加工时，工件厚度不得超过30 mm。

直线切割（见图片 G）：松开固定螺丝 (24)，将平行限制器的刻度推过底板的导引 (23)。根据刻度尺调整好需要的锯割宽度。拧紧固定螺丝 (24)。

开圆（见图片 H）：在待切割圆内的切线上钻一个足以插入锯刀的孔。用铣刀或锉刀处理一下孔，以便锯刀可以与切线齐平。

将固定螺丝 (24) 放到平行限制器的另一侧。通过底板的导引 (23) 推动平行限制器的刻度。在工件待锯切开口的中央位置钻一个孔。将定心尖 (26) 插入平行限制器的内孔和钻好的孔中。根据底板内缘调整半径的刻度值。拧紧固定螺丝 (24)。

冷却剂/润滑剂

锯割金属时由于物料会变热，必须沿着锯割线涂抹冷却剂或润滑剂。

维修和服务

维修和清洁

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

如果必须更换连接线，务必把这项工作交给Bosch或者经授权的Bosch电动工具顾客服务执行，以避免危害机器的安全性能。

定期清洁锯片接头。此时必须先从电动工具中拆下锯片，然后在平坦的表面上轻敲电动工具，以便抖落污垢。

电动工具如果沾满污垢，可能会影响机器的功能。因此，请勿从下方或在头顶上切割会产生大量粉尘的材料。

在某些极端使用环境下，如果可能的话一定要使用吸尘器。经常吹除通气孔中的污垢，并且要使用故障电流保护开关（PRCD）。加工金属时可能在电动工具的内部堆积会导电的粉尘。这样可能会影响电动工具的安全绝缘性能。

如果出尘口堵塞，请关闭电动工具，取下集尘设备，清除灰尘和碎屑。

适时地用一滴油润滑导引轮(9)。

定期检查引导轮(9)。如果已磨损，必须让经过授权的Bosch客户服务中心更换。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F 服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

其他服务地址请见：

必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。

不可以把电动工具丢入家庭垃圾中!

产品中有害物质的名称及含量

本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
①适用于采用电源线连接供电的产品。
产品环保使用期限内的使用条件参见产品说明书。

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和／或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。

避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。

26|繁體中文

▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電撃危險。

人身安全

▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和／或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並／或取出電池盒。這種防護性措施將減少工具意外起動的危險。
▶ 將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他犬況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。

▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

檢修

▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。

線鋸機安全注意事項

進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線或電動工具的電線，請從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
▶ 請用夾具或其他可行方式將工件穩固地架在可靠平台上。用手握持工件或將它貼靠在您身上會因無法確實固定而導致失控。
▶ 雙手必須遠離鋸割範圍，手不可以握在工件下端。如果不小心碰觸了鋸片可能被割傷。
先啟動電動工具後再把工具放置在工件上切割。如果電動工具被夾在工件中，會有反彈的危險。
▶ 請注意：進行鋸切時，請將底座穩固地貼靠在平面上。鋸片如果歪斜，則可能斷裂或造成反彈。
▶ 工作告一段落時，必須先關閉電動工具並等待機器完全靜止後，才可以從鋸縫中抽出鋸刀。如此不但可以防止反彈，而且可以防止放置機器時發生危險。
▶ 必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡住而使電動工具失控。
▶ 只能使用未受損、功能正常的鋸片。彎曲或變鈍的鋸片可能斷裂，對鋸痕造成負面影響或導致反彈。
▶ 關機後不可以側壓刀片來制止仍然繼續轉動的刀片。鋸刀可能因此受損、斷裂或者造成反彈。
▶ 電動工具僅可與底座搭配使用。作業時若無底座，可能導致電動工具無法控制的危險。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿穿水管不僅會造成嚴重的財物損失，也可能導致觸電。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及／或重傷。

請留意操作說明書中最前面的圖示。

依規定使用機器

本機器可以在穩固的底墊上，進行切割、挖割。適用的材料包括木材、塑膠、金屬、陶片、橡膠和層壓板 / 高壓層壓板（HPL，High Pressure Laminate）等。本電動工具適用於裁鋸斜鋸角 45° 以內的直線和曲線。請使用本公司推薦的鋸片。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 衝擊次數設定轉鈕

(2) 起停開關

(3) 起停開關鎖扣

(4) 内六角扳手 (5 mm)

(5) 吸塵管

(6) 吸塵接管

(7) 底座

(8) 锯片固定件的螺栓

(9) 導引輪

(10) 锯片

(11) 防割傷裝置

(12) 吸塵保護遮罩

(13) 锯片座

(14) 把手 (絕緣握柄)

(15) 防毛邊壓板 ^a)

(16) 底座螺栓

(17) 斜鋸角刻度尺

(18) 底座固定件的側邊條

(19) 定位凸輪

(20) 定位凸輪的開口

(21) 底座固定件的標準螺栓孔

(22) 邊緣鋸切的螺栓孔

(23) 平行擋塊的導軌

a) 圖文中提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

曲線鋸 GST 680
產品機號	3 601 EB4 0..
額定輸入功率	W 500
無負載轉速 n_o	min^-1	800-3100
衝程	mm 20
最大鋸切深度
- 在木材上	mm 68
- 在鋁材上	mm 10
- 在鋼材上(非合金)	mm	3

曲線鋸 GST 680
最大鋸角(左/右)	° 45
重量符合 EPTA-Procedure 01:2014	kg 2.0
絕緣等級	□/II

本說明書提供的參數是以230伏特為依據，於低電壓地區，此數據有可能不同。

安装

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

安裝／更換鋸片

▶ 安裝或更換嵌件工具時務必穿戴防護手套。嵌件工具極為銳利，而且長時間使用後可能發燙。

選擇鋸片

本手冊最後面另外刊錄了鋸片一覽表。僅可使用帶有單凸輪柄（T形柄）或1/4"通用柄（U形柄）的鋸片。鋸片長度不得超過預定鋸線。 在狹小的彎角上鋸切時應要使用窄型鋸片。

安裝鋸片（請參考圖 A）

▶ 請於裝入前清潔鋸片柄部。柄部若髒污即無法牢牢固定。

用隨附的內六角扳手 (4) 鬆開鋸片固定件的螺栓 (8)。

使鋸片 (10) 的鋸齒朝鋸切方向，然後將它推入，直至卡進鋸片座 (13) ① 內。

安裝鋸片時請注意：鋸片刀背要架在導引輪(9)的溝槽中。

用内六角扳手 (4) 旋緊螺栓 (8) ②。

▶ 檢查鋸片是否已經裝牢。鬆動的鋸刀可能掉落並造成您受傷。

卸下鋸片（請參考圖 B）

鬆開鋸片固定件 ① 的螺栓 (8)，然後取下鋸片 (10) ②。

防毛邊壓板（配件請參考圖 C）

防毛邊壓板 (15)（配件）可在鋸切木材時防止工件表面被扯裂。防毛邊壓板僅適用於特定種類的鋸片，且鋸角必須為 0°。使用防毛邊壓板進行鋸切時，不得將底座 (7) 往後移動在接近邊緣處進行鋸切。

從下方將防毛邊壓板 (15) 壓進底座 (7) 內。

吸除廢塵／料屑

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。

某些塵埃（例如加工橡木或山毛櫟的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。

- 儘可能使用適合物料的吸塵裝置。

28|繁體中文

- 工作場所要保持空氣流通。

- 建議佩戴 P2 過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

保護遮罩

為本電動工具連接吸塵裝置之前，請先安裝保護遮罩 (12)。

將保護遮罩 (12) 套在電動工具上，使固定座卡入至機殼的卡槽。

進行不需吸塵之作業或是進行斜鋸時，請取下保護遮罩(12)。將遮罩壓至外部支架的高度，然後將之往前拉。

連接吸塵裝備

將吸塵管 (5) （配件）插到吸塵接管 (6) 上。將吸塵管 (5) 與吸塵器連接起來（配件）。

本手冊於結尾處另外刊錄了連接不同類型吸塵器的操作概覽。

為確保獲取最佳吸塵效果，如有可能請儘量裝上防毛邊壓板 (15)。

根據工件材質選擇合適的吸塵器。

吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵器。

操作

操作模式

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

調整斜鋸角（請參考圖 D）

底座 (7) 可往右或往左翻旋至最大 45^ ，以進行斜鋸。

進行斜鋸時，不可使用防毛邊壓板 (15)。

- 取下防毛邊壓板 (15)。

- 鬆開螺栓 (16)，將底座 (7) 往電源線方向輕推。

- 底座左右兩側設有 0° 和 45° 的卡止點，可讓您精準設定斜鋸角。請依照刻度 (17) 將底座 (7) 移擺至所需位置。此外也可以使用量角規設成其它角度。

- 接著再將底座 (7) 往鋸片 (10) 方向推到底。

- 將螺栓 (16) 重新旋緊。

移動底座（請參考圖 E）

在接近邊緣處進行鋸切時，可將底座 (7) 往後移動。

用內六角扳手 (4) 完全旋出螺栓 (16)。將螺絲連同側邊條 (18) 一起卸下。

抬起底座 (7)。沿電源線方向移動底座，使邊緣鋸切 (22) 的螺栓孔位於電動工具機殼的螺紋孔上方。定位凸輪 (19) 必須同時卡入底座開口 (20)。將帶有側邊條 (18) 的螺栓 (16) 裝入螺栓孔，然後旋緊螺栓。

底座 (7) 移位後，僅能以 0^ 斜鋸角進行鋸切。此外，也不得使用附帶割圓輔助器的平行擋塊 (25) （配件）以及防毛邊壓板 (15)。

操作機器

▶ 請注意電源電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。標示為 230 V 的電動工具亦可接上 220 V 電源。

啟動／關閉電源

▶ 請確定您不用放開把手，就能操作起停開關。

若要啟動電動工具：按下起停開關(2)。

若要固定起停開關 (2) 的位置，請將它按住不放並同時按壓鎖扣 (3)。

若要關閉電動工具，放開起停開關 (2) 即可。起停開關 (2) 的位置若是已被鎖定，請按一下該開關然後放開。

設定衝擊次數

利用衝擊次數設定轉鈕 (1)，即可按照需求預設衝擊次數並於工具運作期間變更。

正確的衝擊次數必須視工件物料和工作狀況而定。唯有實際操作才能找出最合適的衝擊次數。

將鋸片放到工件上時c以及鋸切塑膠、鋁片時，建議您降低衝擊次數。

六段可調式衝擊次數可配合加工材質將此裝置調整至最理想的鋸切速度、鋸切效率以及鋸切割面。

等級 衝擊次數約 用途／材料 (min ^-1 )

1 800 金屬

2 1300 金屬,緊密的曲線鋸切

3 1800 緊密的曲線鋸切

4 2200 曲線鋸切

5 2600 曲線鋸切

6 3000 標準鋸切、快速鋸切

以較少的衝擊次數長時間加工後，電動工具會變得很熱。拆下鋸片，讓電動工具以最高衝擊次數運作3分鐘以加速冷卻。

作業注意事項

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

如果鋸片被夾住了，請立刻關閉電動工具的電源。

鋸切小的或薄的工件時必須使用牢固的墊架或者使用鋸臺（配件）。

線鋸機主要是為曲線切割而設計。在 Bosch 系列中也提供可以進行直線或圓形切割的配件（視線鋸機型號而定，例如平行擋塊、導軌或割圓輔助器）。

手推式線鋸機往往容易發生所謂「跑偏」的情況，也就是角度和切割精度可能不精確。精準度與否的決定性因素在於鋸片強度、切割長度以及工件材質的密度與強度。

因此請務必透過試鋸確認所選系統的切割結果是否符合您的使用需求。

在鋸進木材、塑合板、建材等物的內部前，請先確認有無異物（例如鐵釘、螺栓等），如有必要請將它移除。

潛鋸（請參考圖 F）

▶ 僅加工木材、石膏板等這類的軟性材料時可進行穿刺切割！

潛鋸時只能使用短型鋸片。僅能以 0^ 斜鋸角進行潛鋸。

將電動工具的底座 (7) 前緣放到工件上，但不要讓鋸片 (10) 接觸到工件，然後啟動機器。如果電動工具備衝擊次數調控功能的話，必須選擇最高衝擊次數。用力地把電動工具壓向工件，並讓鋸片慢慢地潛入工件中。

待底座 (7) 完全貼靠在工件上的時候，便立刻沿著預計完工的鋸割線繼續鋸切。

附帶割圓輔助器的平行擋塊（配件）

使用具有割圓輔助器的平行擋塊 (25)（配件）時，工件厚度不可超過 30 mm。

平行鋸切（請參考圖 G）：鬆開止付螺絲 (24)，然後沿著底座上的導軌 (23) 移動平行擋塊的刻度尺。根據刻度調整好所需鋸切寬度。旋緊止付螺絲 (24)。

割圓（請參考圖 H）：沿著待鋸圓形內側的鋸割線上鑽孔，此孔的寬度應要足以讓鋸片穿過。用銑刀或銼刀加工鑽孔，使鋸片能夠對齊鋸割線。

在平行擋塊的另一側上裝上止付螺絲 (24)。沿著底座上的導軌 (23) 移動平行擋塊的刻度尺。在挖鋸範圍的中央位置鑽孔。將圓心尖端 (26) 穿過平行擋塊的內側開口後，插進之前鑽出的鑽孔。根據底座內緣上的刻度調整好挖鋸範圍的半徑。旋緊止付螺絲 (24)。

冷卻劑／潤滑劑

鋸切金屬時由於物料會變熱，必須在鋸割線上塗抹冷卻劑或潤滑劑。

維修和服務

維修和清潔

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

如果必須更換連接線，請務必交由 Bosch 或者經授權的 Bosch 電動工具顧客服務執行，以避免危害機器的安全性能。

定期清潔鋸片接頭。此時必須先從電動工具中拆下鋸片，並且在平坦表面上輕敲電動工具，以便抖落塵垢。

電動工具如果沾滿污垢，可能會影響機器性能。請勿從下方或從高於頭部的位置鋸切會生成大量粉塵的材料。

在某些極端操作環境下，如果有可能請務必使用吸塵裝備。時常將通氣孔上累積的塵垢噴吹乾淨，並在前端加設漏電斷路器（PRCD）。加工金屬時電動工具內部可能堆積會導電的廢塵。這樣可能會影響電動工具的安全絕緣性能。

如果出屑口堵塞，請關閉電動工具、取下吸塵裝置並清除粉塵和碎屑。

適時地用一滴油潤滑導引輪 (9)。

定期檢查導引輪 (9)。如果確定導引輪已經損壞，必須把機器交給經過授權的 Bosch 客戶服務中心更換導引輪。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com

如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

台灣

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話:[phone]

傳真:[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

以下更多客戶服務處地址：

必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。

不可以把電動工具丟入家庭垃圾中。

設備名稱：曲線鋸，型號（型式）：GST 680

限用物質及其化學符號

單元

鉛(Pb)

汞(Hg)

鎘(Cd)

六價鉻( Cr^+6 )

多溴聯苯(PBB)

多溴二苯醚(PBDE)

電源開關 ○○○○○○

30|ไทย

設備名稱：曲線鋸，型號（型式）：GST 680
限用物質及其化學符號
