| Loại sản phẩm | Máy cưa lọng |
| Thương hiệu | Bosch |
| Mẫu | GST 680 Professional |
| Công suất tiêu thụ danh định | 500 W |
| Tốc độ cắt không tải | 800 – 3 100 min-1 |
| Hành trình | 20 mm |
| Độ sâu cắt tối đa trong gỗ | 68 mm |
| Độ sâu cắt tối đa trong nhôm | 10 mm |
| Độ sâu cắt tối đa trong thép (không hợp kim) | 3 mm |
| Góc nghiêng tối đa | 45° (trái/phải) |
| Trọng lượng theo EPTA-Procedure 01:2014 | 2,0 kg |
| Chỉ số bảo vệ | II (cách điện kép) |
| Nguồn điện | Lưới điện, 230 V |
| Chọn trước tốc độ cắt | Có, 6 vị trí |
| Khóa công tắc Bật/Tắt | Có |
| Bộ chống văng (phụ kiện) | Có sẵn để cắt không mảnh văng |
| Kết nối hút bụi | Ống hút bụi, tương thích với máy hút bụi |
| Thanh dẫn hướng song song với compa (phụ kiện) | Dùng để cắt song song và cắt tròn |
| Loại lưỡi cưa | Chuôi chữ T hoặc chuôi chữ U (1/4") |
| Bảo dưỡng | Vệ sinh khe thông gió, tra dầu bánh dẫn hướng |
| Số trang của hướng dẫn sử dụng | 65 |
Câu hỏi thường gặp - GST 680 Professional BOSCH
Câu hỏi của người dùng về GST 680 Professional BOSCH
0 câu hỏi về thiết bị này. Trả lời những câu bạn biết hoặc đặt câu hỏi riêng.
Đặt câu hỏi mới về thiết bị này
Tải xuống hướng dẫn cho thiết bị của bạn Cưa ở định dạng PDF miễn phí! Tìm hướng dẫn của bạn GST 680 Professional - BOSCH và lấy lại thiết bị điện tử của bạn. Trên trang này được đăng tải tất cả các tài liệu cần thiết để sử dụng thiết bị của bạn. GST 680 Professional thương hiệu BOSCH.
HƯỚNG DẪN NGƯỜI DÙNG GST 680 Professional BOSCH
Bàn góc hướng dẫn sử dụng

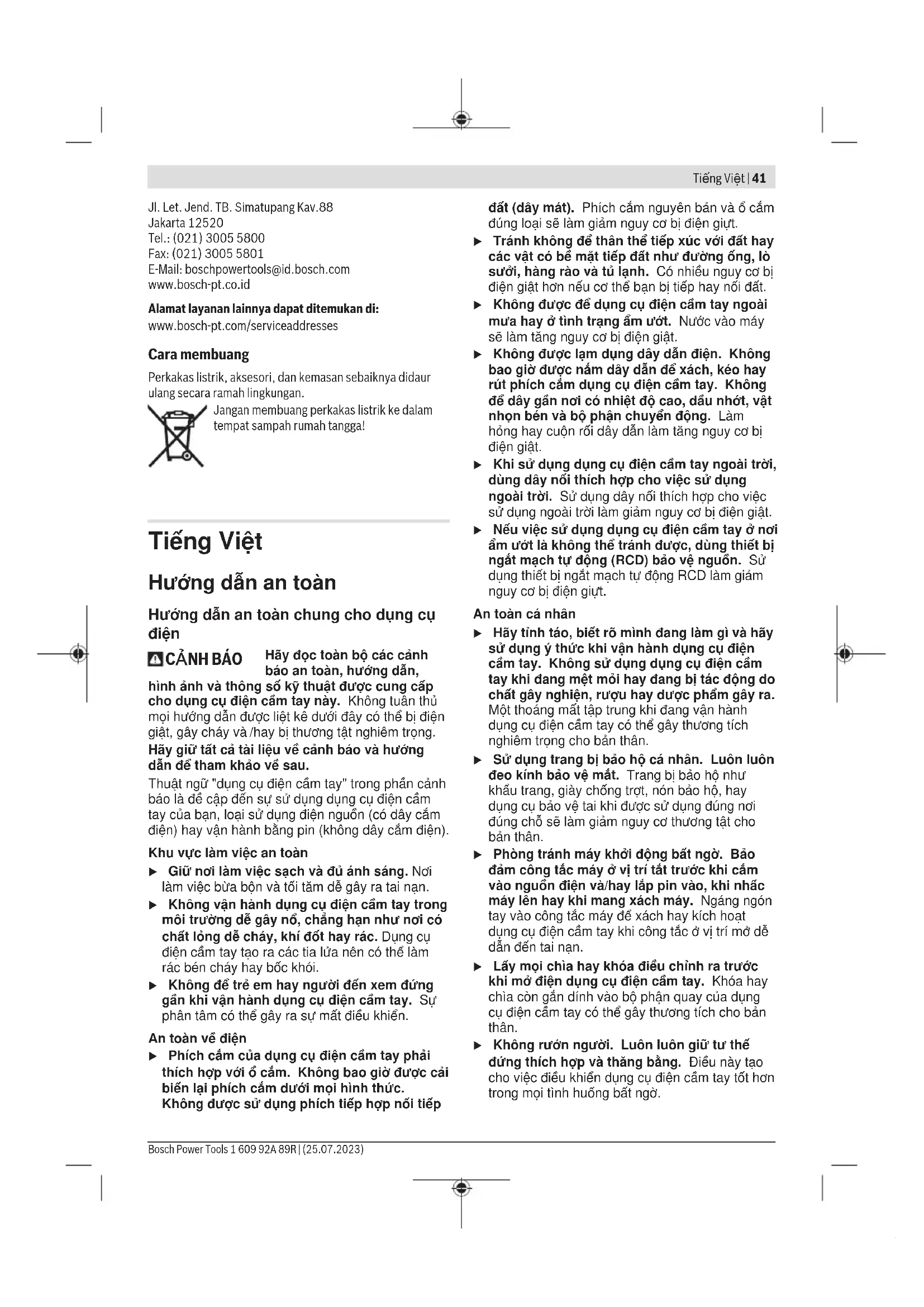

Tiếng Việt.... Trang 41
Hướng dẫn an toàn chung cho dụng cụ điện
CẢNH BÁO
Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,
hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.
Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).
Khu vực làm việc an toàn
▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. ▶ Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.
An toàn về điện
Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp
đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp đất hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. ▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.
An toàn cá nhân
▶ Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở có thể dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ.
Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. ▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. ▶ Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.
Sử dụng và bảo dưỡng dụng cụ điện cầm tay
Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tối. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắt v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác
với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
Giữ tay cầm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.
Bảo dưỡng
Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Hướng dẫn an toàn cho loại Máy Cưa Xoi
▶ Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngầm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. ▶ Sử dụng các kẹp hoặc cách thực tiễn khác để cố định và đỡ phôi gia công vào bề mặt thao tác cố định. Việc cầm phôi gia công bằng tay hoặc tựa người vào phôi gia công làm cho nó dễ đổ và có thể dẫn đến mất kiểm soát. ▶ Để tay tránh xa khỏi phạm vi cắt. Không được tiếp chạm với phần bên dưới vật gia công. Tiếp xúc với lưỡi cưa có thể dẫn đến việc bị thương tích. ▶ Chỉ cho máy gia công vật liệu khi máy đã hoạt động. Nếu không làm vậy thì sẽ có nguy cơ bị giật ngược do dụng cụ cắt bị kẹp chặt trong vật gia công. Đảm bảo rằng, để đã nằm an toàn trên vật liệu trong khi cưa. Lưỡi cưa bị kẹp chặt có thể bị gãy hay gây ra sự giật ngược. Khi đã cắt xong, tắt máy và sau đó rút lưỡi cưa ra khỏi mạch cắt chỉ sau khi lưỡi cưa đã ngừng chuyển động hoàn toàn. Thực hiện như vậy bạn có thể tránh được sự giật ngược và có thể đặt máy xuống một cách an toàn. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. ▶ Chỉ sử dụng lưỡi cưa còn nguyên vẹn, có tình trạng hoàn hảo. Lưỡi cưa bị cong hay cùn có thể bị gãy, ảnh hưởng xấu đến sự cắt, và có thể gây ra sự đội ngược. Không được hãm lưỡi cưa cho dừng lại bằng cách tạo lực ép lên hỏng lưỡi cưa sau khi tắt máy. Lưỡi cưa có thể bị hỏng, gãy hay gây ra giật ngược.
▶ Chỉ sử dụng dụng cụ điện với để đã. Khi làm việc không để đã có nguy cơ bạn không thể kiểm soát dụng cụ điện. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật.
Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật
Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.
Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.
Sử dụng đúng cách
Dụng cụ điện được thiết kế để thực hiện các đường tách và cắt trên gỗ, nhựa, kim loại, tấm sứ, cao su và tấm mỏng/HPL (Tấm mỏng áp suất cao) với một giá đỡ chắc chắn. Máy cũng thích hợp để cắt các đường thẳng và cong với góc vát đến 45°. Nên tuân thủ các khuyến nghị loại lưỡi cưa nên sử dụng.

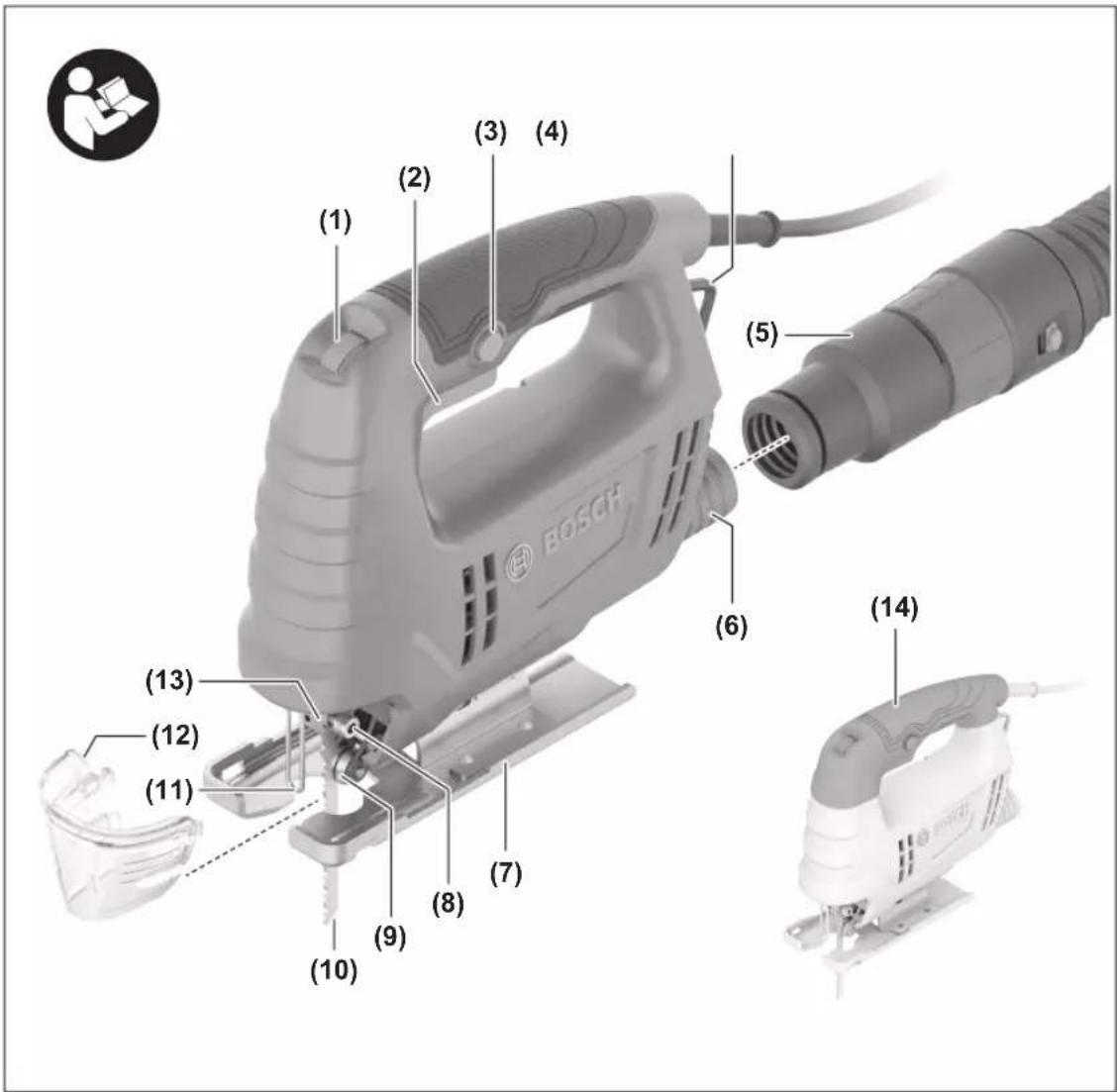

Các bộ phận được minh họa
Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.
(1) Núm xoay chọn trước tần suất nhịp chạy
(2) Công tắc Tắt/Mở
(3) Nút khóa tự chạy của công tắc Tắt/Mở
(4) Chìa vặn lục giác (5 mm)
(5) Ống hút
(6) Phần nối máy hút
(7) Đế đĩa
(8) Vít bộ phận cố định lưới cửa
(9) Bánh lăn định hướng
(10) Lưỡi cưa
(11) Thanh bảo vệ chống tiếp xúc
(12) Nắp che bụi để hút
(13) Bộ phận gắn lưới cửa
(14) Tay nắm (có bề mặt nắm cách điện)
(15) Miếng chặn chống trượt a)
(16) Vít để đĩa
(17) Thước đo góc vuông mộng
(18) Thanh biên dạng bộ phận cố định để đĩa (19) Cam định vị (20) Lỗ mở cho cam định vị (21) Lỗ lắp vít tiêu chuẩn bộ phận cố định để đĩa (22) Lỗ lắp vít để của sát mép (23) Cờ chỉnh đặt của dưỡng cặp cạnh (24) Vít xiết của dưỡng cặp cạnh a) (25) Dưỡng cặp cạnh có dao cắt lỗ tròn a) (26) Đầu định tâm của dao cắt lỗ tròn a)
a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.
Thông số kỹ thuật
| Cưa xoi | GST 680 |
| Mã số máy | 3 601 EB4 0.. |
| Công suất vào danh định | W 500 |
| Tân suất nhịp chạy không tải no | /phút 800-3100 |
| Nhip chạy | mm 20 |
| Công suất cắt tối đa | |
| – ở gỗ | mm 68 |
| – ở nhôm | mm 10 |
| – ở thép (không hợp kim) | mm 3 |
| Cắt cạnh xiên (trái/phải), tối đa. | ° 45 |
| Trọng lượng theo Qui trình EPTA-Procedure 01:2014 | kg 2,0 |
| Cấp độ bảo vệ | / |
Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.
Sự lắp vào
▶ Trước khi tiến hành bất cứ việc gì trên máy, hãy rút phích cắm điện nguồn ra.
Thay/Lắp Lưỡi Cưa
Hãy mang găng tay bảo hộ khi lắp ráp hoặc thay dụng cụ. Dụng cụ có cạnh sắc và có thể nóng khi sử dụng lâu.
Chọn Lưỡi Cưa
Bạn sẽ tìm thấy tổng quan các lưỡi cưa khuyến nghị ở cuối hướng dẫn vận hành. Chỉ sử dụng lưỡi cưa có trục cam (Trục T) hoặc có trục đa năng 1/4" (Trục U). Lưỡi cưa không nên dài hơn mức cần thiết đối với đường cắt dự kiến.
Sử dụng lưỡi cưa bản hẹp khi cắt các đường cong gắt.
44 | Tiếng Việt
Lắp lưỡi cưa vào (xem Hình A)
▶ Vệ sinh trục của lưỡi cưa trước khi lắp. Một trục bẩn có thể không được kẹp chặt.
Bạn hãy nới lỏng vít (8) của bộ phận cố định lưỡi cưa bằng chìa vặn lục giác kèm theo dụng cụ (4). Hãy đẩy lưỡi cưa (10), với răng theo hướng cắt, cho đến khi khớp vào bộ phận gắn lưỡi cưa (13). Khi sử dụng lưỡi cưa, lưu ý sao cho sống lưỡi cưa nằm trong rãnh của bánh lăn định hướng (9). Hãy siết chặt vít (8) bằng chìa vặn lục giác (4).
▶ Kiểm tra lưỡi cưa có được bắt chặt vào. Lưỡi cưa gắn vào còn lỏng có thể rơi ra và gây thương tích.
Tháo lưỡi cưa (xem Hình B)
Bạn hãy nới lỏng vít (8) của bộ phận cố định lưỡi cưa và tháo lưỡi cưa (10).
Miếng chặn chống tưa (Phụ kiện) (xem Hình C)
Miếng chặn chống tưa (15) (phụ kiện) có thể giúp tránh việc cọ sát mặt trên khi cửa gỗ. Miếng chặn chống tưa chỉ có thể được sử dụng với một số loại lưới cửa nhất định và chỉ với góc cắt 0°. Đế đĩa (7) không được di chuyển lui ra sau để cắt ở điểm sát mép cạnh khi cửa với miếng chặn chống tưa. Ăn miếng chặn chống tưa (15) từ dưới vào để đĩa (7).
Hút Dăm/Bụi
Bụi từ các vật liệu được sơn phủ ngoài có chứa chì, trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.
Một số loại bụi cụ thể, ví dụ như bụi gỗ sồi hay dầu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.
– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.
– Tạo không khí thông thoáng nơi làm việc.
– Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.
Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.
Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.
Nắp che bụi
Hãy lắp nắp che bụi (12), trước khi bạn kết nối dụng cụ điện với thiết bị hút bụi. Hãy đặt nắp che bụi (12) lên dụng cụ điện, sao cho giá đỡ khớp vào các khe của vỏ.
Hãy tháo nắp che bụi (12) để làm việc không thiết bị hút bụi cũng như để cắt vát. Hãy ấn nắp chụp ở mức chiều cao của giá đỡ ngoài và kéo về phía trước.
Nối Thiết Bị Hút Bụi
Cắm ống hút (5) (phụ kiện) vào phần nối máy hút (6). Nối ống hút (5) với một chiếc máy hút bụi (phụ kiện).
Ở phần cuối của tài liệu hướng dẫn này bạn sẽ tìm thấy phần tổng quan về việc kết nối với các máy hút bụi khác nhau.
Hãy lắp tấm chắn mảnh vụn để hút tối ưu theo khả năng có thể (15).
Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.
Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.
Vận Hành
Chế độ hoạt động
▶ Trước khi tiến hành bất cứ việc gì trên máy, hãy rút phích cắm điện nguồn ra.
Điều chỉnh góc mộng (xem hình D)
Đế đĩa (7) có thể xoay phải hoặc trái đến 45° để thực hiện những nhát cắt vát.
Không được sử dụng miếng chặn chống tưa (15) khi cắt vát.
– Tháo miếng chặn chống tưa (15).
– Nới lỏng ốc vít (16) và đẩy để đĩa (7) nhẹ nhàng về hướng dây điện.
– Để điều chỉnh góc mộng chính xác, để đĩa bên phải và bên trái có các khấc chốt ở 0° và 45°. Hãy xoay để đĩa (7) theo thước đo (17) tới vị trí mong muốn. Các góc mộng khác có thể điều chỉnh bằng cách sử dụng thước đo góc.
- Sau đó, hãy đẩy để đĩa (7) về hướng lưới của cho đến khi dừng lại (10).
- Siết chặt vít (16) lại.
Sử dụng đế đĩa (xem Hình E)
Đế cắt sát mép, bạn có thể đặt lưới của (7) lùi về phía sau.
Hãy tháo hoàn toàn vít (16) bằng chìa vặn lực giác (4). Hãy tháo vít bằng thanh biên dạng (18). Hãy nhấc đĩa ra (7). Di chuyển đĩa theo hướng cấp điện, sao cho lỗ vít để cửa sát mép (22) nằm trên lỗ bắt bu-lông trong vỏ của dụng cụ điện. Các cam định vị (19) phải khớp đồng thời trong lỗ (20) của đế đĩa. Hãy đặt vít (16) với thanh biên dạng (18) vào lỗ bắt bu-lông và siết chặt vít.
Chỉ có thể sử dụng lưới của có đế địa lắp sẵn (7) với góc mộng 0°. Ngoài ra, không được sử dụng
dương cấp cạnh có dao cắt lỗ tròn (25) (phụ kiện) cũng như miếng chặn chống tựa (15).
Bắt Đầu Vận Hành
Hãy cẩn thận với nguồn điện! Điện áp của nguồn điện cung cấp phải tương ứng với số liệu ghi trên nhãn máy của thiết bị điện. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.
Bật/Tắt
▶ Hãy đảm bảo rằng, bạn có thể nhấn công tắc bật/tắt, mà không cần nhả tay nắm.
Để bật dụng cụ điện cầm tay, bạn hãy nhấn công tắc bật/tắt (2).
Để khóa công tắc bật/tắt (2), hãy bấm giữ công tắc và ấn thêm cơ cấu khóa (3).
Để tắt dụng cụ điện cầm tay hãy nhả công tắc bật/tắt (2). Khi công tắc bật/tắt bị khóa (2) hãy nhấn nó và sau đó nhả ra.
Chọn Trước Tần Suất Nhịp Chạy
Với núm vặn điều chỉnh tốc độ nhịp cửa (1), bạn có thể chọn trước tốc độ này và thay đổi trong khi đang vận hành thiết bị.
Tần suất nhịp chạy cần có tốt nhất tùy thuộc vào loại vật liệu và điều kiện làm việc và có thể xác định thông qua việc chạy thử thực tế.
Khuyến nghị nên làm giảm tần suất nhịp chạy khi lưới của bắt đầu ăn vào vật liệu cũng như khi của nhựa mũ hay nhôm.
Số hành trình có thể điều chỉnh trong sáu cấp độ cho phép điều chỉnh tối ưu tốc độ cắt, công suất cắt và hình ảnh cắt phù hợp với vật liệu gia công.
Cấp độ | Số hành trình (khoảng/phút) | Ứng dụng/vật liệu
| 1 800 Kim loại |
| 2 1300 Kim loại, đoạn cắt conghẹp |
| 3 1800 đoạn cắt conghẹp |
| 4 2200 Đoàn cắt conghẹp |
| 5 2600 Đoàn cắt conghẹp |
| 6 3000 Đoàn tiêu chuẩn, cắtnhanh |
Sau một thời gian dài vận hành với tần suất nhịp chạy thấp, máy có thể bị nóng lên đáng kể. Tháo lưới cửa ra khỏi máy và làm cho máy nguội xuống bằng cách cho chạy với tần suất nhịp chạy tối đa trong khoảng 3 phút.
Hướng Dẫn Sử Dụng
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. ▶ Tắt dụng cụ điện ngay nếu lưới cưa bị chặn.
Khi gia công các vật liệu nhỏ hay mỏng, luôn luôn sử dụng vật dụng kê đỡ chắc chắn hay bàn mộc để cưa (phụ tùng).
Cưa xoi được thiết kế chủ yếu để cắt cong. Trong phạm vi Bosch cũng gồm phụ kiện cho phép cắt thẳng hoặc cắt tròn (tùy theo model của cưa xoi ví dụ dưỡng cấp cạnh, ray dẫn hướng hoặc máy cắt tròn).
Cưa xoi cầm tay thuổng có xu hướng "chạy", có nghĩa là góc và độ chính xác cắt có thể không còn được đảm bảo. Các yếu tố ảnh hưởng chính đến độ chính xác là độ dày của lưới cưa, độ dài của vết cắt và mật độ vật liệu và độ dày của phôi.
Do đó, bạn phải luôn kiểm tra các vết cắt thử nghiệm xem kết quả cắt của hệ thống đã chọn có tương ứng với các yêu cầu ứng dụng của bạn hay không.
Kiểm tra phát hiện dị vật như kim, ốc vít các loại trước khi cưa trên gỗ thịt, gỗ ép, vật liệu xây dựng v.v. và loại bỏ chúng nếu cần.
Cắt xọc (xem hình F)
▶ Chỉ được gia công các vật liệu mềm như gỗ, tấm vừa trong quy trình cắt chìm!
Đế cắt xọc, chỉ sử dụng lưới cưa ngắn. Chỉ có thể cắt xọc với góc mộng là 0°.
Hãy đặt dụng cụ chạy điện với cạnh trước của đế đĩa (7) lên chi tiết gia công mà không để lưới cưa (10) chạm vào chi tiết đó rồi bật dụng cụ. Đối với dụng cụ điện có bộ phận kiểm soát tốc độ nhịp chạy, chỉnh đặt ở tốc độ nhịp chạy tối đa. Khiên dẫn dụng cụ điện thật chắc tay xuống vật gia công và để cho lưới cưa từ từ đâm xọc vào vật gia công. Ngay khi đế đĩa (7) gần chạm vào dụng cụ, hãy cưa tiếp dọc theo đường cắt mong muốn.
Dưỡng cấp cạnh có dao cắt lỗ tròn (phụ kiện)
Đế làm việc với dưỡng cập cạnh có dao cắt lỗ tròn (25) (phụ kiện), vật liệu gia công chỉ được phép dày tối đa là 30 mm.
Cắt song song (xem hình G): Nới lỏng vít xiết (24) và đẩy thước đo của dưỡng cập cạnh bằng ray (23) trên để đĩa. Chỉnh đặt độ rộng mong muốn theo trị số trên thước chia độ ở biên trong của cạnh để đĩa. Vặn chặt vít xiết (24).
Cắt tròn (xem hình H): Khoan một lỗ trên đường cắt bên trong vòng tròn cần cắt để đưa lưỡi cưa vào. Gia công lỗ bằng máy phay hoặc đục để lưỡi cưa có thể nằm chính xác trên đường cắt.
Đặt vít xiết (24) lên mặt khác của dưỡng cập cạnh. Đẩy thước đo của dưỡng cập cạnh dọc ray dẫn hướng (23) vào để đĩa. Khoan một lỗ giữa tâm vật gia công nằm trong phần bị cắt. Cắm dấu định tâm (26) vào lỗ trong của dưỡng cập cạnh và lỗ đã khoan. Chỉnh đặt khoảng cách bán kính theo trị số của thước chia độ trên biên trong của cạnh để đĩa. Vặn chặt vít xiết (24).
Dung dịch làm mát/Bôi trơn
Khi cưa kim loại, vật liệu gia công bị nóng lên, do đó nên bôi dung dịch làm mát/bôi trơn dọc theo đường cắt.
Bảo dưỡng và bảo quản
Bảo dưỡng và làm sạch
▶ Trước khi tiến hành bất cứ việc gì trên máy, rút phích cắm điện nguồn ra. ▶ Để đảm bảo an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
Nếu cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được
Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.
Làm sạch phần lắp lưỡi cưa thường xuyên. Để thực hiện, lấy lưỡi cưa trong máy ra và gõ nhẹ máy xuống chỗ có bề mặt phẳng.
Máy bị quá nóng có thể làm cho sự hoạt động bị trục trặc. Không cưa các vật liệu sinh nhiều bụi từ bên dưới hoặc phía trên dấu.
▶ Luôn sử dụng thiết bị hút nếu có khả năng khi vận hành dụng cụ trong điều kiện khắc nghiệt. Thường xuyên thổi sạch các khe thông gió và lắp đặt thiết bị ngắt mạch tự động (PRCD). Khi gia công kim loại, các loại bụi dẫn điện có thể lọt vào trong dụng cụ điện. Toàn bộ sự cách điện của dụng cụ điện có thể bị mất tác dụng.
Nếu bị bụi bị kín, hãy tắt dụng cụ, tháo bầu hút bụi ra, làm sạch bụi và mùn cưa.
Thỉnh thoảng, bôi trơn bánh lăn định hướng (9) với một giọt dầu.
Thường xuyên kiểm tra bánh lăn định hướng (9).
Nếu bị mòn, phải đưa đến đại lý bảo hành-bảo trì do Bosch ủy nhiệm để thay.
Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng
Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây:
www.bosch-pt.com
Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.
Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.
Việt Nam
CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM
Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn
Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh
Tel.: (028) 6258 3690
Fax: (028) 6258 3692 - 6258 3694
Hotline: (028) 6250 8555
Email: tuvankhachhang-pt@vn.bosch.com
www.bosch-pt.com.vn
www.baohanhbosch-pt.com.vn
Xem thêm địa chỉ dịch vụ tại:
Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.
Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt!
47
- CẢNH BÁO
- KHU VỰC LÀM VIỆC AN TOÀN
- AN TOÀN VỀ ĐIỆN
- AN TOÀN CÁ NHÂN
- SỬ DỤNG VÀ BẢO DƯỠNG DỤNG CỤ ĐIỆN CẦM TAY
- BẢO DƯỠNG
- HƯỚNG DẪN AN TOÀN CHO LOẠI MÁY CƯA XOI
- MÔ TẢ SẢN PHẨM VÀ ĐẶC TÍNH KỸ THUẬT
- SỬ DỤNG ĐÚNG CÁCH
- CÁC BỘ PHẬN ĐƯỢC MINH HỌA
- SỰ LẮP VÀO
- THAY/LẮP LƯỠI CƯA
- CHỌN LƯỠI CƯA
- TIẾNG VIỆT
- LẮP LƯỠI CƯA VÀO (XEM HÌNH A)
- THÁO LƯỠI CƯA (XEM HÌNH B)
- MIẾNG CHẶN CHỐNG TƯA (PHỤ KIỆN) (XEM HÌNH C)
- HÚT DĂM/BỤI
- NẮP CHE BỤI
- NỐI THIẾT BỊ HÚT BỤI
- VẬN HÀNH
- CHẾ ĐỘ HOẠT ĐỘNG
- ĐIỀU CHỈNH GÓC MỘNG (XEM HÌNH D)
- SỬ DỤNG ĐẾ ĐĨA (XEM HÌNH E)
- BẮT ĐẦU VẬN HÀNH
- BẬT/TẮT
- CHỌN TRƯỚC TẦN SUẤT NHỊP CHẠY
- HƯỚNG DẪN SỬ DỤNG
- CẮT XỌC (XEM HÌNH F)
- DƯỠNG CẤP CẠNH CÓ DAO CẮT LỖ TRÒN (PHỤ KIỆN)
- DUNG DỊCH LÀM MÁT/BÔI TRƠN
- BẢO DƯỠNG VÀ BẢO QUẢN
- BẢO DƯỠNG VÀ LÀM SẠCH
- DỊCH VỤ HỖ TRỢ KHÁCH HÀNG VÀ TƯ VẤN SỬ DỤNG
- WWW.BOSCH-PT.COM
- VIỆT NAM
- XEM THÊM ĐỊA CHỈ DỊCH VỤ TẠI
Thương hiệu : BOSCH
Mẫu : GST 680 Professional
Danh mục : Cưa
