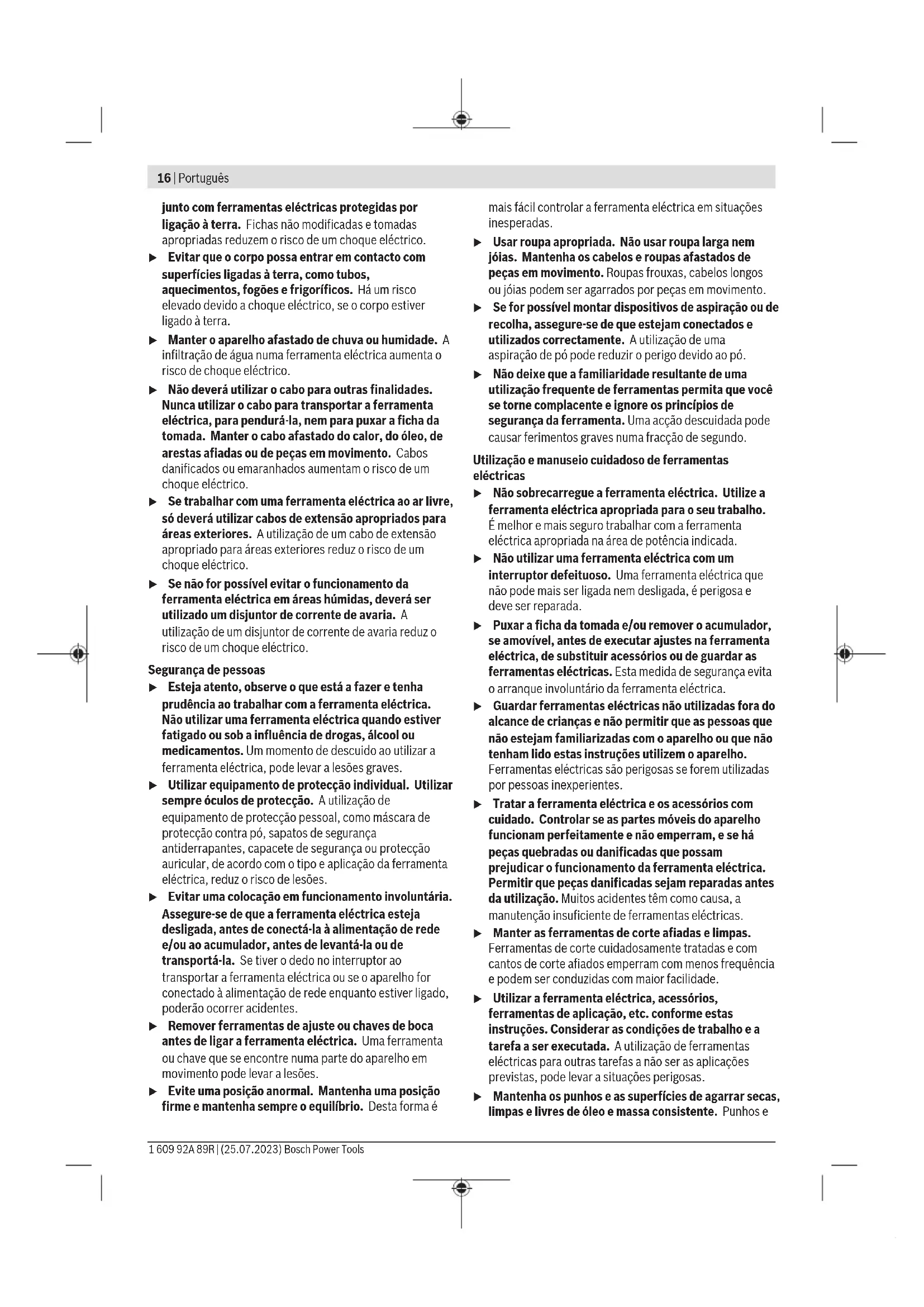

(16) Parafuso placa base (17) Escala do ângulo de meia-esquadria (18) Régua de perfil fixação da placa base (19) Saliência de posicionamento (20) Abertura para saliência de posicionamento (21) Orifício do furo padrão fixação da placa base (22) Orifício do furo para serrar junto à borda (23) Guia para guia paralela (24) Parafuso de fixação da guia paralela

(25) Guia paralela com cortador circular

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Serrote de ponta GST680 Número de produto 3601EB40.. Potência nominal absorvida W 500 N.º de cursos em vazio n₀ c.p.m. 800–3100 Curso mm 20 Máx. profundidade de corte – emmadeira mm 68 – emalumínio mm 10 – emaço(nãoligado) mm 3 Máx. ângulo de corte (esquerda/ direita) ° 45 Peso conforme EPTA- Procedure01:2014 kg 2,0 Classe de proteção /II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Montagem u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Introduzir/substituir a lâmina de serra u Para a montagem ou substituição do acessório é necessário usar luvas de proteção. Os acessórios são afiados e podem ficar quentes em caso de uso prolongado. Selecionar lâmina de serra Encontra um resumo das lâminas de serra recomendadas no final destas instruções. Use apenas lâminas de serra com encabadouro de um ressalto (encabadouro T) ou com encabadouro universal de 1/4" (encabadouro U). A lâmina de serra não deveria ser mais longa do que necessário para o corte previsto. Para serrar curvas apertadas deve ser usada uma lâmina de serrar estreita. Introduzir a lâmina de serra (verfiguraA) u Limpe o encabadouro da lâmina de serra antes da colocação. Uma bainha suja não pode ser fixa de forma segura. Soltar o parafuso(8) da fixação da lâmina de serra com a chave sextavada interior(4) fornecida. Empurrar a lâmina de serra(10), com os dentes para o sentido de corte, até engatar na admissão da lâmina de serra(13) ➊. Ao colocar a lâmina de serra, certifique-se de que as costas da lâmina de serra se encontram no sulco do rolete de guia (9). Apertar o parafuso(8) com a chave sextavada interior(4)

u Controle a posição firme da lâmina de serra. Uma lâmina de serra solta pode cair e causar feridas. Retirar a lâmina de serra (verfiguraB) Soltar o parafuso(8) da fixação da lâmina de serra ➊ e retirar a lâmina de serra(10) ➋. Proteção contra o arranque de aparas (acessórios) (verfiguraC) A proteção contra o arranque de aparas (15) (acessório) pode evitar o lascar da superfície ao serrar madeira. A proteção contra o arranque de aparas só pode ser usada com determinados tipos de lâmina de serra e apenas com um ângulo de corte de 0°. A placa base (7), ao serrar com a proteção contra o arranque de aparas, não pode ser deslocada para trás para serrar rente à borda. Pressione a proteção contra o arranque de aparas (15) a partir de baixo na placa base (7). Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Tampa de cobertura Monte a tampa de cobertura (12), antes de ligar a ferramenta elétrica a um sistema de aspiração de pó. Coloque a tampa de cobertura (12) na ferramenta elétrica de forma a que os suportes engatem nos entalhes da caixa. Retire a tampa de cobertura (12) para trabalhos sem aspiração de pó e para cortes em meia-esquadria. Para tal é necessário comprimir a capa na altura dos dispositivos de fixação laterais puxar pela frente para retirá-la. 1 609 92A 89R | (25.07.2023) Bosch Power ToolsPortuguês | 19 Conectar a aspiração de pó Insira uma mangueira de aspiração (5) (acessório) no bocal de aspiração (6). Ligue a mangueira de aspiração (5) a um aspirador (acessório). Encontra um resumo da ligação aos diferentes aspiradores no final deste manual. Para uma excelente aspiração utilize se possível uma proteção contra o arranque de aparas (15). O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Funcionamento Modos de operação u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Ajustar o ângulo de meia-esquadria (verfiguraD) A placa base (7) pode ser oscilada até 45° para a direita para cortes em meia-esquadria. A proteção contra o arranque de aparas (15) não pode ser usada em cortes em meia-esquadria. – Retire a proteção contra o arranque de aparas (15). – Solte o parafuso (16) e empurre a placa base (7) ligeiramente no sentido do cabo de rede. – Para o ajuste de ângulos de meia-esquadria precisos, a placa base tem pontos de engate à direita e à esquerda de 0° e 45°. Oscile a placa base (7) de acordo com a escala (17) para a posição desejada. Outros ângulo de meia- esquadria podem ser ajustados com um medidor de ângulos. – A seguir empurre a placa base (7) até ao batente no sentido da lâmina de serra (10). – Reaperte o parafuso (16). Deslocar a placa base (verfiguraE) Para serrar rente à borda pode deslocar a placa base (7) para trás. Desapertar por completo o parafuso(16) com a chave sextavada interior(4). Retirar o parafuso juntamente com a régua de perfil(18). Levantar a placa base(7). Deslocar a placa base no sentido do cabo de rede para que o orifício do furo para serrar junto à borda(22) fique por cima do orifício roscado na carcaça da ferramenta elétrica. A saliência de posicionamento(19) tem de engatar em simultâneo na abertura(20) da placa base. Colocar o parafuso(16) com a régua de perfil(18) no orifício roscado e apertar o parafuso. Serrar com a placa base(7) deslocada só é possível com um ângulo de meia-esquadria de 0°. Para além disso, a guia paralela com cortador circular(25) (acessórios) e a proteção contra o arranque de aparas(15) não podem ser usadas. Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica tem de coincidir com a que consta na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230V também podem ser operadas com 220V. Ligar/desligar u Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho. Para ligar a ferramenta elétrica, prima o interruptor de ligar/ desligar (2). Para fixar o interruptor de ligar/desligar (2) mantenha-o pressionado e prima também o sistema de retenção (3). Para desligar a ferramenta elétrica, solte o botão de ligar/ desligar (2). Fixado o interruptor de ligar/desligar (2), prima-o primeiro e solte-o depois. Pré-selecionar número de cursos Com a roda de pré-seleção do número de cursos (1) pode pré-selecionar o número de cursos e pode alterar o mesmo durante o funcionamento. O número de cursos necessário depende do material e das condições de trabalho e pode ser determinado por tentativas. Recomendamos uma redução do número de cursos ao colocar a lâmina de serra na peça, assim como ao serrar plástico e alumínio. O número de cursos ajustáveis em seis níveis permite a adequação perfeita da velocidade de corte, do rendimento de corte e da imagem de corte ao material a processar. Nível Número de cursos aprox. (c.p.m.) Aplicação/material 1 800 Metal 2 1300 Metal, cortes curvos apertados 3 1800 Cortes curvos apertados 4 2200 Cortes curvos 5 2600 Cortes curvos 6 3000 Cortes standard, cortes rápidos No caso de trabalhos mais prolongados com número de cursos reduzido, a ferramenta elétrica pode aquecer muito. Retire a lâmina de serra e deixe a ferramenta elétrica funcionar aprox. 3min com o número de cursos mais elevado para arrefecer. Instruções de trabalho u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Desligue a ferramenta elétrica de imediato se a lâmina de serra encravar. Bosch Power Tools 1 609 92A 89R | (25.07.2023)20 | Português u Para processar peças a serem trabalhadas pequenas ou finas, deverá sempre ser utilizada uma base firme ou uma mesa de serrar (acessório). As serras verticais foram concebidas principalmente para cortes curvos. No sortido daBosch também existem acessórios que permitem cortes a direito ou cortes circulares (consoante o modelo da serra vertical, p. ex. guia paralela, calha de guia ou cortador circular). As serras verticais manuais tendem por princípio para o chamado «Avanço», ou seja, a precisão angular e de corte deixa eventualmente de estar assegurada. Fatores de influência decisivos sobre a precisão, são a espessura da lâmina de serra, o comprimento de corte, bem como a densidade e espessura do material da peça. Assim, verifique sempre através de cortes de ensaio, se o resultado de corte do sistema selecionado corresponde às suas necessidades de aplicação. Antes de serrar em madeira, placas de aglomerado de madeira, materiais de construção etc. verifique se estes apresentam corpos estranhos, como pregos, parafusos ou semelhantes e retire-os se necessário. Serrar por imersão (ver figuraF) u Só podem ser processados materiais macios como madeira, pladur ou semelhantes no processo de imersão! Só utilizar lâminas de serra curtas ao serrar por imersão. Serrar em imersão só é possível com um ângulo de meia- esquadria 0°. Coloque a ferramenta elétrica com o canto da frente da placa base (7) na peça, sem que a lâmina de serra (10) toque na peça, e ligue-a. Nas ferramentas elétricas com controlo dos cursos selecione o número de cursos máximo. Pressione a ferramenta elétrica contra a peça e deixe a lâmina de serra afundar devagar na peça. Assim que a placa base (7) assentar completamente da peça, continue a serrar ao longo da linha de corte desejada. Guia paralela com cortador circular (acessórios) Para trabalhos com a guia paralela com cortador circular (25) (acessórios), a espessura da peça só pode ser no máximo 30mm. Cortes paralelos (ver figuraG): solte o parafuso de fixação (24) e introduza a escala da guia paralela através da guia (23) na placa base. Ajustar a largura de corte desejada como valor de escala no canto interior da placa de base. Aperte o parafuso de fixação (24). Cortes circulares (ver figuraH): faça um furo na linha de corte dentro do furo a serrar, que chegue para inserir a lâmina de serra. Aumentar o furo com uma fresa ou com uma lima, para que a lâmina de serra possa estar alinhada à linha de corte. Coloque o parafuso de fixação (24) no outro lado da guia paralela. Introduza a escala da guia paralela através da guia (23) na placa base. Fazer um buraco no centro do recorte a ser realizado na peça a ser trabalhada. Introduza a ponta centradora (26) através da abertura da guia paralela e no furo feito. Ajustar o raio como valor de escala no canto interior da placa de base. Aperte o parafuso de fixação (24). Meio de arrefecimento e de lubrificação Ao serrar metal, deveria aplicar um meio de lubrificação ou de arrefecimento ao longo da linha de corte, devido ao aquecimento do material. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. Limpar regularmente a admissão da lâmina de serra. Para isto deverá retirar a lâmina de serra da ferramenta elétrica e dar umas leves pancadinhas na ferramenta elétrica numa superfície plana. Uma forte sujidade da ferramenta elétrica pode causar falhas de funcionamento. Por isso, não serre material que origine muito pó a partir de baixo ou por cima da cabeça. u Em condições de utilização extremas utilize sempre, se possível, um sistema de aspiração. Sopre frequentemente as aberturas de ventilação e interconecte um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica. Se a saída de pó ficar entupida, desligue a ferramenta elétrica, retire a aspiração de pó e remova o pó e as aparas. De vez em quando deverá lubrificar o rolo de guia (9) com uma gota de óleo. Controlar o rolo de guia(9) regularmente. Se apresentar desgaste, deverá ser substituído por um serviço pós-venda autorizado Bosch. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. 1 609 92A 89R | (25.07.2023) Bosch Power Tools中文 | 21 Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: [phone] www.bosch.com.br/contato Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico!
