GST 680 Professional - เลื่อย BOSCH - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	เลื่อยจิ๊กซอว์
ยี่ห้อ	Bosch
รุ่น	GST 680 Professional
กำลังไฟฟ้าที่กำหนด	500 W
ความเร็วรอบเดินเบา	800 – 3 100 min-1
ระยะชัก	20 mm
ความลึกตัดสูงสุดในไม้	68 mm
ความลึกตัดสูงสุดในอะลูมิเนียม	10 mm
ความลึกตัดสูงสุดในเหล็ก (ไม่ผสม)	3 mm
มุมเอียงสูงสุด	45° (ซ้าย/ขวา)
น้ำหนักตาม EPTA-Procedure 01:2014	2,0 kg
ระดับการป้องกัน	II (ฉนวนสองชั้น)
แหล่งจ่ายไฟ	ระบบไฟบ้าน, 230 V
การเลือกรอบตัดล่วงหน้า	มี, 6 ตำแหน่ง
การล็อกสวิตช์เปิด/ปิด	มี
แผ่นป้องกันเศษไม้ (อุปกรณ์เสริม)	มีให้สำหรับการเลื่อยไร้เศษ
ช่องต่อสำหรับระบบดูดฝุ่น	ท่อดูดฝุ่น, เข้ากันได้กับเครื่องดูดฝุ่น
ไม้บรรทัดขนานกับเข็มทิศ (อุปกรณ์เสริม)	สำหรับการตัดขนานและตัดวงกลม
ประเภทใบเลื่อย	การยึดแบบ T หรือ U (1/4")
การบำรุงรักษา	ทำความสะอาดช่องระบายอากาศ, หล่อลื่นลูกกลิ้งนำทาง
จำนวนหน้าของคู่มือ	65

คำถามที่พบบ่อย - GST 680 Professional BOSCH

ฉันสามารถใช้ใบเลื่อยประเภทใดบ้างกับ GST 680 Professional

คุณสามารถใช้ใบเลื่อยแบบการยึดแบบเดี่ยว (แบบ T) หรือแบบยึดสากล 1/4" (แบบ U) ควรเลือกใบเลื่อยที่มีความยาวไม่เกินความจำเป็นเสมอ

จะปรับมุมเอียงสำหรับการตัดเฉียงได้อย่างไร

คลายสกรูของแผ่นฐาน ดันแผ่นฐานเล็กน้อยไปทางสายไฟ จากนั้นเอียงไปยังมุมที่ต้องการ (0° หรือ 45° ที่มีรอยบาก) โดยใช้สเกลที่ทำเครื่องหมายไว้ ขันสกรูกลับให้แน่น

ฉันสามารถตัดแบบพลุ่งได้ด้วยเลื่อยนี้หรือไม่

ได้ เฉพาะบนวัสดุอ่อน (ไม้ แผ่นยิปซัม) และต้องตั้งมุมเอียงเป็น 0° วางขอบด้านหน้าของแผ่นฐานบนชิ้นงาน เปิดเลื่อยที่ความเร็วสูงสุด แล้วปล่อยให้ใบเลื่อยจุ่มลงอย่างช้าๆ

จะบำรุงรักษาเลื่อยจิ๊กซอว์อย่างไร

ถอดปลั๊กเครื่องมือทุกครั้งก่อนบำรุงรักษา ทำความสะอาดช่องระบายอากาศและที่จับใบเลื่อยเป็นประจำ หล่อลื่นลูกกลิ้งนำทางด้วยน้ำมันหยดหนึ่งเป็นครั้งคราว ตรวจสอบสภาพของลูกกลิ้งและเปลี่ยนใหม่หากสึกหรอ

มีอุปกรณ์เสริมอะไรบ้างสำหรับ GST 680

อุปกรณ์เสริมได้แก่ แผ่นป้องกันเศษไม้ ไม้บรรทัดขนานกับเข็มทิศ ฝาครอบดูดฝุ่น ท่อดูดฝุ่น ประแจหกเหลี่ยม (มีให้) และใบเลื่อยหลากหลายที่เหมาะสม

จะเปลี่ยนใบเลื่อยอย่างไร

สวมถุงมือ คลายสกรูยึดใบเลื่อยด้วยประแจหกเหลี่ยม ใส่ใบเลื่อยเข้าไปในที่จับใบเลื่อยจนกระทั่งได้ยินเสียงคลิก โดยให้แน่ใจว่าด้านหลังของใบเลื่อยอยู่ในร่องของลูกกลิ้งนำทาง ขันสกรูให้แน่นและตรวจสอบความแน่น

ความลึกตัดสูงสุดในไม้คือเท่าไร

ความลึกตัดสูงสุดในไม้คือ 68 มม.

จะใช้ระบบดูดฝุ่นอย่างไร

ติดตั้งฝาครอบดูดฝุ่น จากนั้นต่อท่อดูดฝุ่นเข้ากับช่องต่อและเครื่องดูดฝุ่นที่เหมาะสม เพื่อการดูดฝุ่นที่ดีที่สุด ให้ใช้แผ่นป้องกันเศษไม้ร่วมด้วย

จะทำอย่างไรหากใบเลื่อยติดขัด

หยุดเครื่องมือไฟฟ้าทันที ถอดปลั๊กและถอดใบเลื่อยออกหากจำเป็น ตรวจสอบว่าชิ้นงานถูกยึดแน่นดีและใบเลื่อยอยู่ในสภาพดี

ฉันจะหาอะไหล่หรือบริการหลังการขายได้ที่ไหน

ไปที่ www.bosch-pt.com เพื่อดูภาพประกอบและข้อมูลเกี่ยวกับอะไหล่ สำหรับการสอบถามใดๆ โปรดระบุหมายเลขอ้างอิง 10 หลักที่อยู่บนฉลากข้อมูล

คู่มือผู้ใช้ GST 680 Professional BOSCH

คู่มือการใช้งานฉบับนี้

สารบัญ

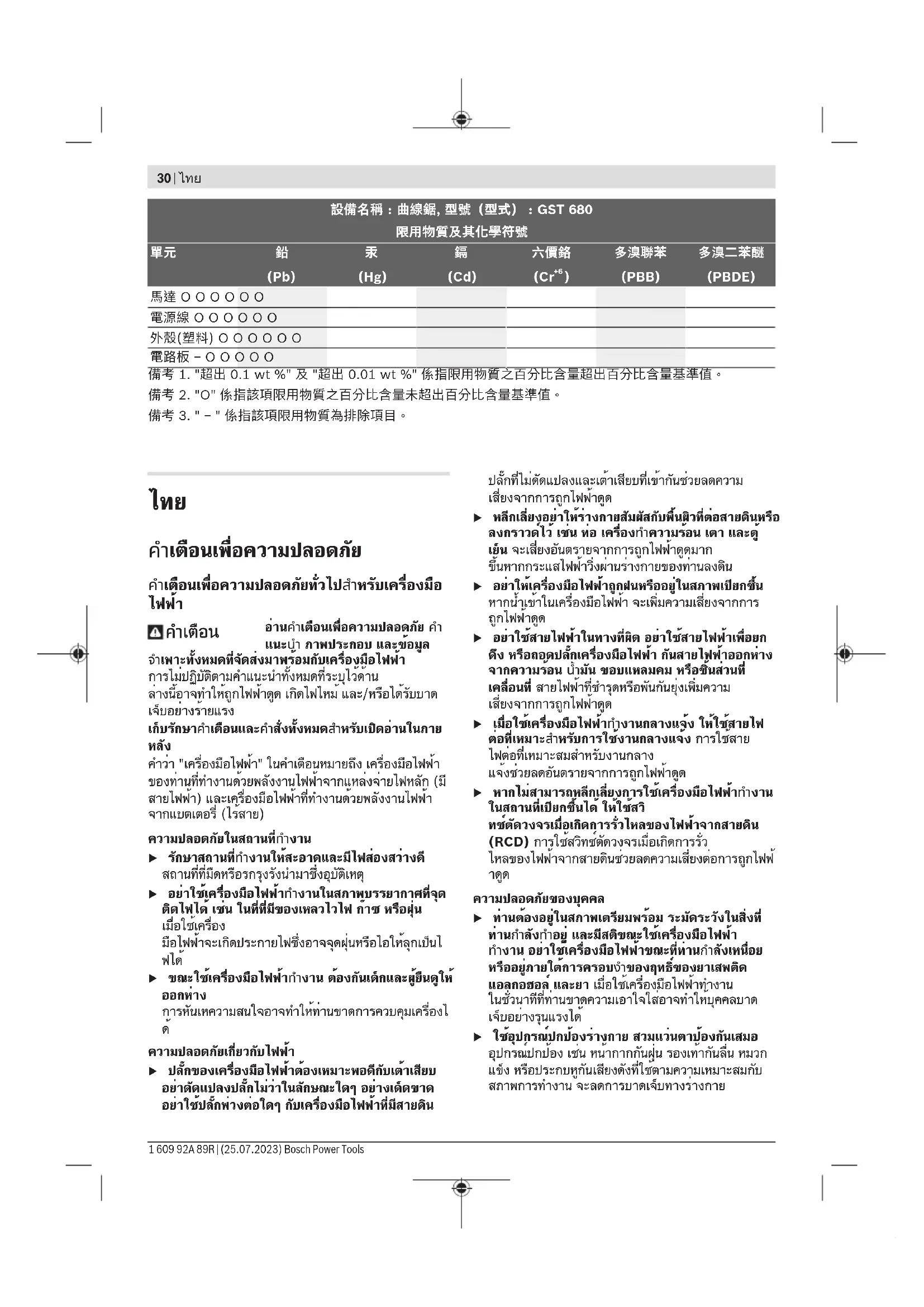

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล

จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า

การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

เก็บรักษาคำเตือนและคำสั่งทั้งหมดไว้สำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ

อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่อง

มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอไหลลุกเป็นไฟได้

ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง

การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่าใช้ปลั๊กฟวงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน

ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด

หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่างจากความร้อน น้ำมัน ขอบคม หรือชิ้นส่วนที่เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ เมื่อใช้เครื่องมือไฟฟ้ากลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด ▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้เครื่องตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้เครื่องตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อยหรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงานในขณะที่ท่านขาดความเอาใจใส่อาจทำให้เกิดอุบัติเหตุร้ายแรงได้ ใช้อุปกรณ์ปกป้องร่างกาย รวมถึงแว่นตานิรภัยเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่อุดหูกันเสียงดังที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย

▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อกับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะสวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้ ▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า ▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือเครื่องประดับ เอาผมและเสื้อผ้าให้ห่างจากชิ้นส่วนที่เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่ ▶ หากเครื่องมือไฟฟ้ามีข้อต่อเชื่อมกับเครื่องดูดฝุ่นหรือเครื่องเก็บเศษ ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ ▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทำให้ท่านประมาทและละเลยกฎเกณฑ์ตามความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

อย่าฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ อย่าใช้เครื่องมือไฟฟ้าถ้าสวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ใด เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ

รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจากคราบน้ำมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด

การบริการ

ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนั้นท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย

คำเตือนเพื่อความปลอดภัยสำหรับเลื่อยฉลุ

▶ เมื่อทำงานในบริเวณที่อุปกรณ์ตัดอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวน หากอุปกรณ์ตัดสัมผัสสายที่ "มีกระแสไฟฟ้า" ไหลผ่าน จะทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือไฟฟ้าเกิด "มีกระแสไฟฟ้า" ด้วย และส่งผลให้ผู้ใช้งานถูกไฟฟ้าดูดได้ ใช้เครื่องหนีบหรือวิธีอื่นที่ได้ผลเพื่อยืดและหนุนชิ้นงานกับแท่นที่มั่นคง การจับชิ้นงานด้วยมือหรือยันไว้กับร่างกายจะไม่มั่นคง และอาจทำให้สูญเสียการควบคุมได้ ▶ เอามือออกห่างจากบริเวณแนวเสื่อย อย่าเอื้อมมือเข้าใต้ชิ้นงาน การสัมผัสกับใบเลื่อยจะทำให้บาดเจ็บได้ ▶ จับเครื่องมือไฟฟ้าเข้าหาชิ้นงานเมื่อเครื่องเปิดสวิตช์อยู่เท่านั้น มิฉะนั้นอาจได้รับอันตรายจากการตีกลับหากเครื่องมือตัดติดขัดอยู่ในชิ้นงาน ▶ ตรวจสอบให้แน่ใจว่าขณะเสื่อยได้วางแผ่นฐานไว้อย่างมั่นคง ใบเลื่อยที่ติดขัดอาจแตกหัก หรือทำให้เกิดการตีกลับได้ ▶ เมื่อเสร็จสิ้นการทำงาน ให้ปิดสวิตช์เครื่องมือไฟฟ้าและดึงใบเลื่อยออกจากร่องตัดเมื่อใบเลื่อยหยุดนิ่งอยู่กับที่แล้วเท่านั้น ในลักษณะนี้ท่านสามารถหลีกเลี่ยงการตีกลับ และวางเครื่องลงได้อย่างปลอดภัย ▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่ใส่อยู่อาจติดขัดและทำให้สูญเสียการควบคุมเครื่องมือไฟฟ้า ใช้เฉพาะใบเสื่อยที่ไม่ชำรุดและมีสภาพที่สมบูรณ์เท่านั้น ใบเสื่อยที่ทื่อหรือบิดงอสามารถแตกหัก ส่งผลเชิงลบต่อการตัด หรือทำให้เกิดการตีกลับได้ หลังปิดสวิตช์ อย่าเบรกใบเลื่อยให้หยุดวิ่งโดยการกดลงด้านข้าง ใบเลื่อยอาจชำรุด แตกหัก หรือทำให้เกิดการตีกลับได้ ใช้เครื่องมือไฟฟ้าพร้อมแผ่นรองพื้นเท่านั้น หากทำงานโดยไม่มีแผ่นรองพื้น อาจเสี่ยงต่อการสูญเสียการควบคุมเครื่องมือไฟฟ้าได้

ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงานหรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือถูกไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำทำให้ทรัพย์สินเสียหาย หรืออาจเป็นเหตุให้ถูกไฟฟ้าดูดได้

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องนี้ใช้สำหรับตัดไม้ พลาสติก โลหะ แผ่นเซรามิค ยาง และลามิเนต/HPL (High Pressure Laminate) เครื่องนี้เหมาะสมสำหรับตัดแนวตรงและตัดโค้งด้วยมุมองศาถึง 45° จำนวนและปฏิบัติตามข้อแนะนำเกี่ยวกับใบเลื่อย

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ

(1) ปุ่มเลือกอัตราขยับซักล่วงหน้า (2) สวิทช์เปิด-ปิด (3) ปุ่มล็อคของสวิทช์เปิด-ปิด (4) ประแจขันหกเหลี่ยม (5 มม.) (5) ท่อดดูดฝุ่น (6) ท่อต่อดูดฝุ่น (7) แผ่นฐาน (8) สกรูสำหรับยึดใบเลื่อย (9) หัวจับใบเลื่อย

(10) ใบเลื่อย (11) กันชน (12) ฝาครอบสำหรับดูดฝุ่น (13) ตัวจับใบเลื่อย (14) ด้ามจับ (พื้นผิวจับหุ้มฉนวน) (15) แผ่นป้องกันการฉีกที่ผิววัสดุ (16) สกรูแผ่นฐาน (17) มาตราส่วนมุมบาก (18) แผ่นโปรไฟล์แผ่นยึดฐาน (19) แคมกำหนดตำแหน่ง (20) ช่องสำหรับแคมกำหนดตำแหน่ง (21) รูสกรูมาตรฐาน ฐานยึดแผ่นฐาน

(22) สกรูสำหรับเลื่อยชิดชอบ (23) ช่องนำแผ่นนำเลื่อยแบบขนาดน (24) สกรูล็อคตัวนำเลื่อยแบบขนาดน (25) แผ่นนำเลื่อยแบบขนาดพร้อมอุปกรณ์ตัวกลม (26) ตัวหมายศูนย์ของอุปกรณ์ตัดวงกลม

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

เสียดลู		GST 680
หมายเลขสินค้า		3 601 EB4 0..
กําลังไฟฟ้าพิกัดต้านเข้า	วัตต์	500
อัตราชยับชักเดินตัวเปล่า no	min-1	800-3100
ระยะช่วงชัก	มม.20
ความลึกการตัด สูงสุด
– ในไม้	มม.68
– ในอะลูมิเนียม	มม.10
– ในเหล็กกล้า (ไม่เจือ)	มม.3
การตัดมุม (ช้าย/ขวา) สูงสุด	°	45
น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014	กก.2.0
ระดับความปลอดภัย		/

ค่าที่ให้ใช้ได้กับแรงดันไฟฟ้านอมินอล [U] 230 โวลท์ ค่าเหล่านี้อาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสำหรับเฉพาะประเทศ

การติดตั้ง

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง

การใส่/การเปลี่ยนใบเลื่อย

▶ เมื่อติดตั้งหรือเปลี่ยนเครื่องมือ ต้องสวมถุงมือป้องกัน เครื่องมือมีความคมและอาจร้อนขึ้นเมื่อใช้งานเป็นเวลานาน

การเลือกใบเลื่อย

กรุณาดูภาพรวมของใบเลื่อยที่แนะนำในตอนท้ายของคู่มือการใช้งาน ใช้เฉพาะใบเลื่อยที่มีด้านแบบแคมเดี่ยว (ก้าน T) หรือตามอเนกประสงค์ 1/4" (ก้าน U) ใบเลื่อยไม่ควรยาวเกินกว่าที่จำเป็นสำหรับการตัดชิ้นงานที่ต้องการ ใช้ใบเลื่อยบางเมื่อตัดโค้งแคบ

การใส่ใบเลื่อย (ดูภาพประกอบ A)

▶ ทำความสะอาดก้านของใบเลื่อยก่อนใส่ ก้านที่สกปรกไม่สามารถยึดได้อย่างแน่นหนา คลายสกรู (8) สำหรับยึดใบเลื่อยออกด้วยประแจหกเหลี่ยม (4)

ดันใบเลื่อย (10) เข้าในตัวจับใบเลื่อย (13) ① จนเข้าล็อค โดยให้ฟันอยู่ในทิศทางตัด ขณะใส่ใบเลื่อยให้ตรวจสอบให้แน่ใจว่าส่วนหลังใบเลื่อยอยู่ในร่องของหัวจับใบเลื่อย (9) ขันสกรู (8) ด้วยประแจหกเหลี่ยม (4) ให้แน่น ②

▶ ตรวจสอบให้ใบเลื่อยเข้าที่อย่างมั่นคง ใบเลื่อยที่ใส่ไว้หลวมๆ อาจหล่นออกมาและทำให้บาดเจ็บได้

การถอดใบเลื่อย (ดูภาพประกอบ B) คลายสกรู (8) สำหรับยึดใบเลื่อย ① และถอดใบเลื่อย (10) ② ออก

แผ่นป้องกันการฉีกที่ผิววัสดุ (อุปกรณ์เสริม) (ดูภาพประกอบ C)

แผ่นป้องกันการฉีกที่ผิววัสดุ (15) (อุปกรณ์ประกอบ) สามารถป้องกันไม่ให้ผิววัสดุฉีกเป็นฝอยขณะเลื่อยไม้ แผ่นป้องกันการฉีกที่ผิววัสดุใช้ได้กับใบเลื่อยบางประเภทเท่านั้น และยังใช้ได้เฉพาะสำหรับการตัดมุม 0° เท่านั้น เมื่อเลื่อยโดยใช้แผ่นป้องกันการฉีกที่ผิววัสดุร่วมด้วย ไม่ต้องเลื่อนแผ่นฐาน (7) ไปด้านหลังสำหรับการตัดชิดขอบ กดแผ่นป้องกันการฉีกที่ผิววัสดุ (15) จากด้านล่างเข้าในแผ่นฐาน (7)

การดูดฝุ่น/ขี้เลื่อย

ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำไปสู่โรคติดเชื้อระบบหายใจแก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ค หรือไม้บีช นับเป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสตอส ให้ผู้เชี่ยวชาญทำงานเท่านั้น - ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากที่สุดเท่าที่จะทำได้ - จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี - ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับ-ใส่กรอง P2 ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงานที่บังคับใช้ในประเทศไทยของท่าน

▶ ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้ได้อย่างง่ายดาย

ฝาครอบ

ติดตั้งฝาครอบ (12) ก่อนเชื่อมต่อเครื่องมือไฟฟ้าเข้ากับอุปกรณ์ดูดฝุ่น สวมฝาครอบ (12) เข้าบนเครื่องมือไฟฟ้าในลักษณะให้ตัวยึดเข้าในช่องว่างที่ตัวเรือน ถอดฝาครอบ (12) ออกเมื่อทำงานโดยไม่มีอุปกรณ์ดูดฝุ่น และเมื่อตัดมุมบาก เมื่อต้องการทำสิ่งนี้ให้กดตัวครอบเข้าด้วยกันโดยใหญ่ในระดับตัวยึดภายนอกและดึงออกทางด้านหน้า

การต่ออุปกรณ์ดูดฝุ่น เสียบต่อดูดฝุ่น (5) (อุปกรณ์ประกอบ) เข้ากับท่อต่อดูดฝุ่น (6) เชื่อมต่อท่อดูดฝุ่น (5) เข้ากับเครื่องดูดฝุ่น (อุปกรณ์ประกอบ) ดูภาพรวมการเชื่อมต่อกับเครื่องดูดฝุ่นต่างๆ ได้ที่ตอนท้ายของคู่มือการใช้งานฉบับนี้ เพื่อให้ดูดฝุ่นได้อย่างมีประสิทธิภาพสูงสุด ให้ติดตั้งแผ่นป้องกันการฉีกที่ผิววัสดุ (15) หากเป็นไปได้ เครื่องดูดฝุ่นต้องมีลักษณะการใช้งานที่เหมาะสมกับประเภทวัสดุชิ้นงาน ในกรณีดูดฝุ่นแห้งที่เป็นอันตรายต่อสุขภาพอย่างยิ่งหรืออาจก่อให้เกิดมะเร็งได้ ให้ใช้เครื่องดูดฝุ่นพิเศษ

การปฏิบัติงาน

รูปแบบการทำงาน

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง

การปรับมุมตัด (ดูภาพประกอบ D)

แผ่นฐาน (7) สามารถเอียงซ้ายหรือขวาได้ถึง 45° เพื่อตัดมุมบาก สำหรับการตัดมุมบาก ไม่สามารถนำแผ่นป้องกันการฉีกที่ผิววัสดุ (15) มาใช้ร่วมได้ - ถอดตัวป้องกันเสี้ยน (15) ออก - คลายสกรู (16) ออกและเลื่อนแผ่นฐาน (7) ไปทางสายไฟจนสุด - บนแผ่นฐานมีร่องบากทั้งซ้ายและขวาที่ 0° และ 45° เพื่อใช้ปรับมุมบากให้ได้เที่ยงตรง หมุนแผ่นฐาน (7) ตามมาตราส่วน (17) ไปยังตำแหน่งที่ต้องการ มุมอื่นๆ สามารถปรับได้โดยใช้ไม้โปรแทรกเตอร์ - จากนั้นเลื่อนแผ่นฐาน (7) ไปทางใบเลื่อย (10) จนสุด - ขันสกรู (16) กลับให้แน่นอีกครั้ง

การเลื่อนแผ่นฐาน (ดูภาพประกอบ E)

เมื่อต้องการเลื่อยชิดขอบ สามารถเลื่อนแผ่นฐาน (7) ไปทางด้านหลังได้ ขันสกรู (16) ด้วยประแจหกเหลี่ยม (4) ออกอย่างสมบูรณ์ แล้วดึงสกรูออกพร้อมกับโปรไฟล์ (18) จัดแผ่นฐาน (7) ออก ยกแผ่นรองพื้นออก ย้ายฐานรองไปในทิศทางของสายไฟ เพื่อให้รูสกรูสำหรับเลื่อย (22) ใกล้กับขอบอยู่เหนือรูเกลียวในตัวเรือนของเครื่องมือไฟฟ้า ในขณะเดียวกัน ให้กำหนดตำแหน่ง (19) โดยล็อกเข้าในช่อง (20) ของแผ่นฐานพร้อมกัน ใส่สกรู (16) พร้อมกับโปรไฟล์ (18) เข้าในรูเกลียวแล้วขันสกรูให้แน่น เมื่อแผ่นฐาน (7) ถูกเลื่อนแล้ว จะสามารถเลื่อยได้เมื่อตั้งมุมไว้ที่ตำแหน่ง 0° เท่านั้น นอกจากนี้ยังไม่สามารถนำแผ่นนำเลื่อยแบบขนาดพร้อมอุปกรณ์ตัดวงกลม (25) (อุปกรณ์ประกอบ) และแผ่นป้องกันการฉีกที่ผิววัสดุ (15) มาใช้ร่วมด้วย

การเริ่มต้นปฏิบัติงาน

โปรดสังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนเครื่องมือไฟฟ้า เครื่องมือไฟฟ้าที่มี

34|ไทย

เครื่องหมาย 230 โวลท์ สามารถใช้งานกับ 220 โวลท์ได้ด้วย

การเปิด-ปิดเครื่อง

ตรวจสอบให้แน่ใจว่าท่านสามารถใช้งานสวิตช์เปิด-ปิดได้โดยไม่ต้องปล่อยด้ามจับ

เปิดสวิตช์เครื่องมือไฟฟ้าโดยกดสวิตช์เปิด-ปิด (2)

ล็อกสวิตช์เปิด-ปิด (2) โดยกดสวิตช์ค้างไว้และกดปุ่มล็อก (3)

ปิดสวิตช์เครื่องมือไฟฟ้าโดยปล่อยนิ้วจากสวิตช์เปิด-ปิด (2) หากสวิตช์เปิด-ปิด (2) ถูกล็อกไว้ ให้กดสวิตช์ก่อน แล้วจึงปล่อยนิ้ว

การตั้งอัตราขยับชักล่วงหน้า

สามารถตั้งความเร็วขยับชักล่วงหน้าได้ด้วยปุ่มเลือกความเร็วขยับชักล่วงหน้า (1) และเปลี่ยนค่าได้ขณะเครื่องกำลังเดินอยู่

เกณฑ์จังหวะขยับชักที่ต้องใช้ขึ้นอยู่กับประเภทวัสดุชิ้นงานและเงื่อนไขการทำงาน การทดลองภาคปฏิบัติจะช่วยให้ได้เกณฑ์จังหวะที่ดีที่สุด

ขอแนะนำให้ลดอัตราขยับชักลงขณะใบเลื่อยขนเข้าในวัสดุชิ้นงาน และเมื่อเลื่อยพลาสติกและอะลูมิเนียม

ความเร็วขยับชักแบบปรับได้ระดับช่วยให้สามารถปรับความเร็วการตัด ประสิทธิภาพการตัด และรูปแบบการตัดให้เหมาะสมกับวัสดุชิ้นงาน

ระดับ ความเร็วขยับ ชักโดยประมาณ (min -1 )	การใช้งาน/วัสดุ
1800โลหะ
21300โลหะ การตัดโครงแคบ
31800 การตัดโครงแคบ
42200 การตัดโครง
52600 การตัดโครง
63000 การตัดแบบมาตรฐาน การตัดแบบเร็ว

เมื่อทำงานที่อัตราขยับชักเท่าเป็นเวลานาน เครื่องอาจร้อนชิ้นมาก ใหญ่ดใบเลื่อยออก และทำให้เครื่องมือไฟฟ้าย่นลง โดยปล่อยให้เครื่องเดินด้วยความเร็วขยับชักสูงสุดนานประมาณ 3 นาที

ข้อแนะนำในการทำงาน

▶ ตึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ หากใบเลื่อยติดขัด ให้ปิดสวิทช์เครื่องทันที ▶ หากเสื่อยชิ้นงานขนาดเล็กและบาง ให้ใช้อุปกรณ์ค้ำยันหรือโต๊ะเสื่อย (อุปกรณ์ประกอบ) เสมอ

เลื่อยฉลุได้รับการออกแบบมาเป็นพิเศษสำหรับการตัดแบบโครง ในกลุ่มผลิตภัณฑ์ Bosch ยังรวมถึงอุปกรณ์เสริมที่ช่วยให้สามารถตัดตรงหรือตัดเป็นวงกลมได้ (ขึ้นอยู่กับรุ่นของเลื่อยฉลุ เช่น รั่วขนาน รางนำ หรือเครื่องตัดแบบวงกลม) เลื่อยฉลุมักจะ "หนีศูนย์" นั่นคืออาจไม่มีมุมและความแม่นยำในการตัดอาจาริกอีกต่อไป ปัจจัยที่ส่งผลต่อความแม่นยำ

ได้แก่ ความหนาของใบเลื่อย ความยาวของการตัด และความหนาแน่นของวัสดุ และความหนาของชิ้นงาน ดังนั้น คุณควรตรวจสอบกับการทดสอบการตัดทุกครั้งว่า ผลการตัดของระบบที่เลือกนั้นสอดคล้องกับข้อกำหนดการใช้งานของคุณหรือไม่ ก่อนเลื่อยในไม้ ไม้อัด วัสดุก่อสร้าง ฯลฯ ให้ตรวจสอบหาสิ่งแปลกปลอม เช่น ตะปู สกรู หรือสิ่งคล้ายคลึงในวัสดุเหล่านี้ และหากจำเป็นให้เอาสิ่งแปลกปลอมนั้นออกไป

การจุ่มตัด (ดูภาพประกอบ F)

▶ การจุ่มตัดจะทำได้เฉพาะเมื่อตัวสุดนิ่ม ตัวอย่าง เช่นไม้ แผ่นกระดานยิปซัม และอื่นๆ เท่านั้น!

สำหรับการจุ่มตัด ให้ใช้เฉพาะใบเสื่อยสั่นเท่านั้น การจุ่มตัดกระทำได้เมื่อตั้งมุมเอียงไว้ที่ตำแหน่ง 0° เท่านั้น วางเครื่องมือไฟฟ้าโดยให้ขอบหน้าของแผ่นฐาน (7) จดลงบนชิ้นงาน แต่ไม่ให้ใบเสื่อย (10) สัมผัสชิ้นงาน และเปิดสวิทช์ สำหรับเครื่องมือไฟฟ้าที่มีการควบคุมความเร็วขยับชัก ให้ตั้งความเร็วขยับชักสูงสุด จับเครื่องมือไฟฟ้าเข้าหาชิ้นงานอย่างมั่นคง และจุ่มใบเสื่อยเข้าในชิ้นงานอย่างช้าๆ เมื่อแผ่นฐาน (7) วางเต็มที่บนพื้นผิววัสดุแล้ว ให้เสื่อยตามเส้นตัดที่ต้องการต่อไป

แผ่นนำเลื่อยแบบขนานพร้อมอุปกรณ์ตัดวงกลม (อุปกรณ์ประกอบ)

สำหรับการตัดโดยใช้แผ่นนำเลื่อยแบบขนานพร้อมอุปกรณ์ตัดวงกลม (25) (อุปกรณ์ประกอบ) ความหนาสูงสุดของวัสดุชิ้นงานคือ 30 มม.

การตัดแบบขนาน (ดูภาพประกอบ G): คลายสกรูล็อก (24) ออกและเลื่อนมาตราส่วนของแผ่นนำเลื่อยแบบขนานเข้าในช่องนำ (23) ในแผ่นฐาน ตั้งความกว้างการตัดที่ต้องการเป็นค่ามาตราส่วนบนขอบด้านในของแผ่นฐาน ขันสกรูล็อก (24) เข้าให้แน่น

การตัดวงกลม (ดูภาพประกอบ H): เจาะรูใกล้กับเส้นตัดภายในวงกลมที่จะเลื่อย โดยรู้ต้องใหญ่พอที่จะใส่ใบเลื่อย แก้ไขรูเจาะด้วยเราเตอร์หรือตะไบเพื่อให้สามารถวางใบเลื่อยชิดกับเส้นตัดได้

ปรับตำแหน่งสกรูล็อก (24) ที่อีกด้านหนึ่งของแผ่นนำเลื่อยแบบขนาน เลื่อนมาตราส่วนของแผ่นนำเลื่อยแบบขนานเข้าในช่องนำ (23) ในแผ่นฐาน เจาะรูเข้าในชิ้นงานโดยให้รูอยู่ตรงกลางส่วนที่จะเลื่อยออก ใช้เครื่องหมายศูนย์กลาง (26) ผ่านช่องเปิดด้านในของแผ่นนำเลื่อยแบบขนานและเข้าในรูที่เจาะไว้ ตั้งรัศมีเป็นค่ามาตราส่วนที่ขอบด้านในของแผ่นฐาน ขันสกรูล็อก (24) เข้าให้แน่น

สารหล่อเย็น/น้ำมันหล่อลื่น

เมื่อเลื่อยโลหะ ให้ชโลมสารหล่อเย็น/น้ำมันหล่อลื่นตามรอยตัดเนื่องจากวัสดุร้อนขึ้น

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ

หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย ทำความสะอาดที่จับใบเลื่อยเป็นประจำ สำหรับการทำความสะอาด ให้ถอดใบเลื่อยออกจากตัวเครื่อง และจับเครื่องเคาะบนพื้นราบเบาๆ หากเครื่องมือไฟฟ้าสกปรกมาก เครื่องอาจทำงานผิดปกติได้ ต้นไม้เลื่อยวัสดุที่ให้ฝุ่นมากจากทางด้านล่างหรือเหนือศีรษะ

▶ หากใช้เครื่องทำงานหนัก ให้ใช้อุปกรณ์ดูดฝุ่นออกเท่าที่จะทำได้เสมอ เป่าช่องระบายอากาศเป็นประจำ และติดตั้งเครื่องตัดไฟรั่ว (RCD) เมื่อทำงานกับโลหะ ฝุ่นซึ่งมีคุณสมบัตินำความร้อนและกระแสไฟฟ้าอาจจะสะสมอยู่ข้างในเครื่องมือไฟฟ้า ฉนวนป้องกันทั้งหมดของเครื่องมือไฟฟ้าอาจได้รับผลเสีย หากช่องทางออกฝุ่นเกิดอุดตัน ให้ปิดสวิตช์เครื่องมือไฟฟ้า ถอดอุปกรณ์ดูดฝุ่น และนำฝุ่นและเศษวัสดุออกไป หล่อลื่นหัวจับใบเลื่อย (9) เป็นครั้งคราวโดยการหยอดน้ำมัน ตรวจสอบหัวจับใบเลื่อย (9) เป็นประจำ หากสึกหรอ ต้องส่งไปยังศูนย์บริการหลังการขาย Bosch ที่ได้รับมอบหมายเพื่อทำการเปลี่ยนให้

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของบอช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บอช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: [phone] แฟกซ์: [phone] www.bosch.co.th ศูนย์บริการซ่อมและฝึกอบรม บอช อาคาร ลาซาลทาวเวอร์ ชั้น G ท้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540 ประเทศไทย โทรศัพท์ 02 7587555 โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses

การกำจัดขยะ

เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน!
