| 产品类型 | 无线刨床 |
| 品牌 | 博世 |
| 型号 | GHO 185-LI Professional |
| 类别 | 刨床 |
| 额定电压 | 18 V |
| 空载转速 | 14 000 转/分钟 |
| 切削深度 | 0 - 2.6 毫米（连续可调） |
| 开槽深度 | 0 - 9 毫米 |
| 最大刨削宽度 | 82 毫米 |
| 重量（根据 EPTA） | 2.6 - 3.7 千克（取决于电池） |
| 电池类型 | 锂离子（GBA 18V... / ProCORE18V...） |
| 兼容充电器 | GAL 18..., GAX 18..., GAL 36... |
| 使用温度 | -20 °C 至 +50 °C |
| 充电温度 | 0 °C 至 +35 °C |
| 声压级 | 91 dB(A) |
| 声功率级 | 99 dB(A) |
| 振动（总振动值） | 3.5 m/s² |
| 主要功能 | 刨削、倒角、开槽、可调排屑（左/右）、休止底板 |
| 刨刀类型 | HSS（可磨锐）和硬质合金 HM/TC（可翻转） |
| 随附配件 | Torx 套筒扳手、HSS 刨刀、平行导规、开槽深度限位器 |
| 维护与清洁 | 清洁通风孔、活动休止底板、可更换传动带 |
| 安全 | 过载自动停机、过热保护、电池双重锁定 |
| 备件与可维修性 | 博世售后服务，备件可在 www.bosch-pt.com 获取 |
常见问题 - GHO 185-LI Professional BOSCH
用户关于以下问题的提问 GHO 185-LI Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 刨床 免费PDF格式！查找您的手册 GHO 185-LI Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GHO 185-LI Professional 品牌 BOSCH.
用户手册 GHO 185-LI Professional BOSCH

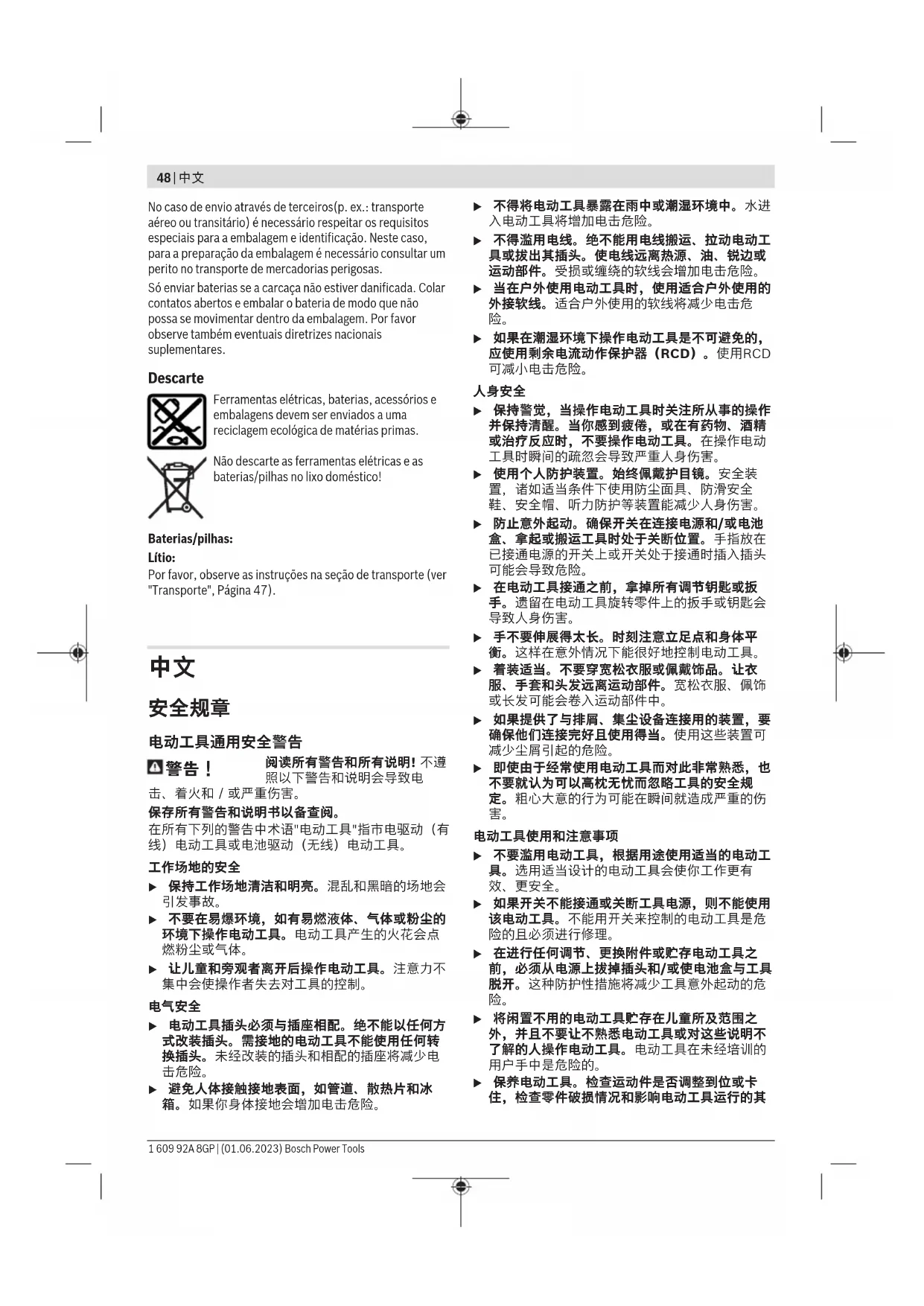

阅读所有警告和所有说明！不遵照以下警告和说明会导致电
击、着火和 / 或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
▶ 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。
电气安全
▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
▶ 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。
电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其
他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
▶ 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。
电池式工具使用和注意事项
▶ 只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
▶ 只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险。
不要将电池组或工具暴露于火焰或高温情况下。火焰或超过130℃的温度可能会引起爆炸。
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。
维修
将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修。
电刨安全说明
等刨刀停止后再放置工具。外露的旋转刨刀可能会嵌入表面而引发可能的失控和严重的伤害事故。
使用夹具或其他实用方法将工件固定和支撑在稳定的工作台面。用手或身体固定工件会使工件不稳引起失控。
先开动电动工具后再把工具放置在工件上切割。如果电动工具被夹在工件中，会有反弹的危险。
不要用手抓握排屑槽。可能会被旋转部件伤到。
刨削时必须避开金属、钉子或螺丝。否则刨刀和刨刀轴可能受损并且会加大震动。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾
並让操作者触电。损坏了瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。
▶ 工作时必须让刨刀的底板平贴着工件。否则刨刀可能被工件绊住导致操作者受伤。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。
▶ 切勿打开充电电池。可能造成短路。
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。
▶ 只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载。
保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。
▶ 工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具。
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。 请注意本使用说明书开头部分的图示。
按照规定使用
本电动工具用于在稳固的工作平台上刨削木材，例如方木和木板。也适合刨斜边和开槽。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 刨深刻度
(2) 设定刨深的旋钮 (配备绝缘握柄)
(3) 出屑口（可选择右侧/左侧）
(4) 起停开关的开机锁
(5) 起停开关
(6) 充电电池 ^a)
(7) 充电电池盒的解锁按钮 ^a)
(8) 皮带护罩的固定螺栓
(9) 皮带护罩
(10) 出屑口方向转换杆
(11) 电刨底板
(12) V形槽
(13) T型手柄套筒扳手/Torx扳手
(14) 夹紧钳口固定螺栓
(15) 夹紧钳口
(16) 刨刀头
(17) 刨刀的导引槽
50|中文
(18) 高速钢（HSS）刨刀
(19) 高速钢（HSS）刨刀的固定架
(20) 高速钢（HSS）刨刀固定架的螺栓
(21) 高速钢（HSS）刨刀的刃磨装置
(22) 高速钢（HSS）刨刀的调整规
(23) HM/TC刨刀 ^a)
(24) 平行限制器
(25) 槽宽刻度
(26) 槽宽的调整螺栓
(27) 平行限制器固定螺栓
(28) 吸尘软管（直径35毫米） ^a)
(29) 集尘袋/集屑袋 ^a)
(30) 槽深限制器的固定螺栓 ^a)
(31) 槽深限制器 ^a)
(32) 放置垫
(33) 皮带
(34) 大皮带轮
(35) 小皮带轮
(36) 手柄（绝缘握柄）
(37) 用于将HSS刨刀改为TC刨刀的适配器 ^a)
(38) 电动工具上的充电电池电量指示灯
a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 电刨 | GHO 185-LI | |
| 物品代码 | 3 601 EB5 0.. | |
| 额定电压 | 伏特 | 18 |
| 空载转速 ^A) | 转/分钟 | 14000 |
| 刨削深度 | 毫米 | 0-2.6 |
| 槽深 | 毫米 | 0-9 |
| 最大刨宽 | 毫米 | 82 |
| 重量符合EPTA-Procedure 01:2014 ^B) | 公斤 | 2.6-3.7 |
| 充电时建议的环境温度 | 摄氏度 | 0至+35 |
| 工作时和存放时允许的环境温度 ^C) | 摄氏度 | -20至+50 |
| 推荐的充电电池 | GBA 18V...ProCORE18V... | |
| 电刨 | GHO 185-LI |
| 推荐的充电器 | GAL 18... |
| GAX 18... | |
| GAL 36... |
A) 在20-25摄氏度的条件下带充电电池GBA 18V 4.0Ah测得
B) 视所使用的充电电池而定
C) 温度<0 摄氏度时功率受限
数值可能因不同产品而异，并且受到应用和环境条件影响。更多信息请参见 www.bosch-professional.com/wac。
充电电池
Bosch也销售不带充电电池的充电式电动工具。您可以在包装上查看电动工具的供货范围内是否包含充电电池。
为充电电池充电
请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池。
提示：鉴于国际运输规定，锂离子充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。
安装充电电池
将充好电的充电电池推入电池座，直到嵌入。
取出充电电池
如需取下充电电池，则请按压解锁按钮，然后拔出充电电池。在此过程中请勿过度用力。
充电电池具备双重锁定功能，即使不小心触动了充电电池的解锁按钮，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。
充电电池上的充电电池电量指示灯
提示：并非每种充电电池型号均具备电量指示灯。充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。
按压充电电量指示灯按键或来显示充电电量。也可以在充电电池取下时操作。
如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。
充电电池型号GBA 18V...
LED电量
| 3个绿灯长亮 60-100 % | |
| 2个绿灯长亮 30-60 % | |
| 1个绿灯长亮 5-30 % | |
| 1个绿灯闪烁 0-5 % |
充电电池型号ProCORE18V...
LED 电量
| 5个绿灯长亮 80-100 % |
| 4个绿灯长亮 60-80 % |
| 3个绿灯长亮 40-60 % |
| 2个绿灯长亮 20-40 % |
| 1个绿灯长亮 5-20 % |
| 1个绿灯闪烁 0-5 % |
电动工具上的充电电池电量指示灯
在电动工具开机后，电动工具上的充电电池电量指示灯显示还能使用的电池电量或者显示过载。
LED 电量
| 3个绿灯长亮 60-100 % |
| 2个绿灯长亮 30-60 % |
| 1个绿灯长亮 5-30 % |
| 1个绿灯闪烁 0-5 % |
LED 含义
3个灯闪烁 过载保护装置已触发
| 中间的LED闪烁 | 充电电池的温度超出工作温度范围和/或电动工具的温度保护装置已触发 |
如何正确地使用充电电池
保护充电电池，避免湿气和水分渗入。
充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。
不定时地使用柔软，清洁而且乾燥的毛刷清洁充电电池的通气孔。
充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。
请注意有关作废处理的规定。
安装
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
选择刨刀
您可以在本电动工具上安装不同的刨刀。
通过安装适配器(37)（附件）可将电动工具从HSS刨刀(18)改装为HM/TC刨刀(23)。
更换刨刀时务必同时更换两把刨刀，否则会因为不平衡而造成振动，并且会缩减电动工具的使用寿命。
更换高速钢（HSS）刨刀
更换刨刀时要小心。切勿握住刨刀的切割刃。您可能会被锋利的刀刃割伤。
拆卸刨刀（参见插图A-C）
- 更换刨刀时，请转动刀头(16)，直至夹紧钳口(15)与电刨底板(11)平行。
- 用T型手柄套筒扳手(13)旋出3个固定螺栓(14)，取下夹紧钳口(15)。
- 将固定架(19)连同刨刀(18)从刀头(16)或导槽(17)中推出。
- 将刀头旋转 180^ , 拆下第2个刨刀。
提示：更换或修磨刨刀前，请松开固定螺栓(20)，拆下固定架(19)。
修磨HSS刨刀（见图片D）
使用刃磨装置(21)（附件）和市售磨石可以修磨磨损或钝化的HSS刨刀。
把两把刨刀安装在刃磨装置上，并使用翼形螺栓固定好刨刀。务必把两把刨刀推到极限位置。
在磨石上均匀地来回移动安装在刃磨装置上的刨刀，刃磨时必须轻轻施压。
提示：最多仅允许将刨刀磨掉6毫米，磨至最小宽度23毫米。如果刨刀宽度不足，必须同时更换两把刨刀。
安装刨刀（参见插图E-F）
再次装入新刨刀或修磨后的刨刀前，请清洁刀头(16)，并在必要时清洁刨刀(18)和固定架(19)。如果刨刀上沾满树脂，得使用酒精或石油清洗。
提示：安装前，必须将新刨刀或修磨后的刨刀校准到正确的高度。
调整规(22)（附件）用于调整刨刀的高度。将刨刀(18)和固定架(19)放到调整规上。注意，将固定架(19)卡入规定的凹槽内。按压刨刀(18)到极限位置，用固定螺栓(20)将固定架(19)固定在该位置上。此时刨刀已经被调整到正确的高度上了。
刨刀必须对着电刨底板居中(11)安装和对齐。接着用T型手柄套筒扳手(13)拧紧3个固定螺栓(14)。请遵守夹紧钳口(15)上规定的拧紧顺序（①②③）。
提示：投入使用前，检查固定螺栓(14)是否已拧紧。用手转动刀头(16)并确保刨刀不擦碰到任何东西。
更换HM/TC刨刀
更换刨刀时要小心。切勿握住刨刀的切割刃。您可能会被锋利的刀刃割伤。
只能使用Bosch原厂的HM/TC刨刀。
由硬质合金（HM/TC）制成的刨刀有两个刨刃，可以翻转使用。如果两个切割刃都变钝，则必须更换刨刀(23)。HM/TC刨刀无法修磨。
拆卸刨刀（见图片G-H）
- 翻转或更换刨刀时，请转动刀头(16)，直至夹紧钳口(15)与电刨底板(11)平行。
- 用Torx扳手(13)将3个固定螺栓(14)松开1-2圈。无需取下夹紧钳口(15)。
52|中文
- 略微转动刀头，用一块木头将刨刀(23)在侧面从刀头(16)中推出。
- 将刀头旋转 180^ , 拆下第2个刨刀。
安装刨刀（参见插图I-J）
由于刨刀上有导引槽，所以能够确保在更换或翻转刨刀时刨刀的高度保持一致。
必要时，清洁刀头(16)中的刀座和刨刀(23)。
安装刨刀时请注意，应将其正确安装到刀头(16)的定位导向件中。
刨刀必须对着电刨底板居中(11)安装和对齐。接着用Torx扳手(13)拧紧3个固定螺栓(14)。请遵守夹紧钳口(15)上规定的拧紧顺序（①②③）。
提示：投入使用前，检查固定螺栓(14)是否已拧紧。用手转动刀头(16)并确保刨刀不擦碰到任何东西。
使用改装件
把HSS改装成HM/TC
利用HM/TC适配器，可以将安装在电刨上的HSS刨刀改为HM/TC刨刀。
- 用Torx扳手(13)旋出3个固定螺栓(14)，取下夹紧钳口(15)。
- 将固定架(19)连同刨刀(18)从刀头(16)或导槽(17)中推出。
- 去除螺栓(20)。
- 将固定架(19)和适配器(37)装入调整规(22)。固定架(19)必须卡入调整规的凹槽中（见图片S）。
- 将HM/TC刨刀(23)从侧面推入适配器(37)。适配器(37)上的板条也必须卡入HM/TC刨刀的凹槽中（见图片S）。
- 拧紧螺栓(20)。
- 将固定架(19)连同适配器(37)和刨刀(18)装入刀头(16)或导槽(17)中。
- 放上夹紧钳口(15)，旋入固定螺栓(14)，不要拧紧。
- 刨刀必须对着电刨底板居中(11)安装和对齐。接着用Torx扳手(13)拧紧3个固定螺栓(14)。请遵守夹紧钳口(15)上规定的拧紧顺序（①②③）。
把HSS改装成HM/TC
可以将安装在电刨上的HM/TC改为HSS刨刀。
- 用Torx扳手(13)旋出3个固定螺栓(14)，取下夹紧钳口(15)。
- 将固定架(19)连同刨刀(18)或HM/TC适配器(37)从刀头(16)中推出。
- 去除螺栓(20)。
- 安装组装好的HSS刨刀 (参见 “安装刨刀（参见插图E-F）”，页 51) 并将其居中对准电刨底板 (11)。
- 放上夹紧钳口(15)，用Torx扳手(13)拧紧3个固定螺栓(14)。请遵守夹紧钳口(15)上规定的拧紧顺序（①②③）。
抽吸粉尘/切屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 尽可能使用适合物料的吸尘装置。
- 工作场所要保持空气流通。
- 最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
定期清理出屑口(3)。清理堵塞的锯屑排口时, 使用合适的工具, 如木片、压缩空气等。
不要用手抓握排屑槽。可能会被旋转部件伤到。为了确保最佳吸尘效果，一定要连接其他的吸尘装备或者使用集尘袋/集屑袋。
外部集尘（参见插图N）
可以在出屑口两侧插上吸尘软管（直径35毫米） (28)（附件）。
将吸尘软管(28)与吸尘器（附件）连接。在本使用说明的末尾可以找到各种集尘器的连接概览。
根据工件的物料选择合适的吸尘器。
抽吸可能危害健康、可能导致癌症或干燥的废尘时，务必使用特殊的吸尘器。
自集尘（参见插图N）
针对小范围操作可以连接集尘袋/集屑袋（附件）(29)。将集尘袋接头牢牢插入出屑口(3)。请及时清空集尘袋/集屑袋(29)，以便保持最佳的集尘效果。
可选择的出屑口
通过转换杆(10)可以将出屑口(3)向右或向左转换。按压转换杆(10)，直至其卡入末端位置。所选的出屑口方向将通过转换杆(10)上的箭头符号显示。
运行
投入使用
调整刨削深度
利用旋钮(2)可借助刨深刻度(1)(刻度分度 = 0,1毫米)在0-2,6毫米的范围内无级调整刨深。
接通/关闭
▶ 请确保握住手柄时可以开启/关闭开关。
使用电动工具时，先操纵开机锁(4)，接着按压起停开关(5)并按住。
如要关闭电动工具，请松开起停开关(5)。
提示：基于安全考虑，起停开关(5)无法被锁定，所以操作机器时必须持续地按住开关。
工作提示
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
放置垫（参见插图O）
利用放置垫(32)可以在工作过程结束后马上放下电动工具，而不会有损坏工件或刨刀的危险。在工作过程中，将放置垫(32)翻起来并松开电刨底板(11)的后半部。
提示：不允许拆卸放置垫(32)。
刨削过程（见图片O）
调整所需的刨深，将电动工具以及电刨底板(11)的前半部放到工件上。
先开动电动工具后再把工具放置在工件上切割。
如果电动工具被夹在工件中，会有反弹的危险。接通电动工具电源，以均匀的进给速度在待加工表面上方移动电动工具。
只有使用低进给工作并在电刨底板上居中施加压力，才能达到最高品质的平面刨削效果。
加工硬的物料（例如硬木）以及利用最大刨宽时，必须设定小的刨削深度，甚至可能需要降低电刨进给速度。
进给过高不仅会降低工件表面质量，而且还可能加速排屑口阻塞。
只有锋利的刨刀才能带来良好的切削功率，并且保护电动工具。
使用内置的放置垫(32)可以在刨削过程中断后在工件的任意位置继续刨削过程:
- 放下翻下放置垫，把电动工具放在工件上的刨削中断位置上。
- 接通电动工具的电源。
- 将接触压力放在前部电刨底板上，并向前缓慢推动电动工具（①）。同时向上翻起放置垫（②），使电刨底板的后半部重新贴到工件上。
- 以均匀的进给速度在待加工表面（③）上方移动电动工具。
边缘倒棱（参见插图P）
利用前部电刨底板上的的V形槽，可以方便快捷地给工件边缘倒棱。根据需要的刨削宽度，请选择合适的V形槽。把电刨的V形槽放在工件的棱边上，然后沿着棱边推动电刨。
使用的凹槽 尺寸a（毫米）
无 0-2,5
小 1,5-4,0
中 2,0-4,5
大 3,0-5,5
使用平行限制器刨削（参见插图K-M）
将平行限制器(24)用固定螺栓(27)安装到电动工具上。分别安装后，将槽深限制器(31)用固定螺栓(30)安装到电动工具上。
松开止动螺母(26)，通过刻度(25)调节到所需的槽宽。重新拧紧止动螺母(26)。
利用槽深限制器(31)调节到所需的槽深。
多次重复刨削过程，直至达到需要的槽深为止。操作时施力点要放在电刨的侧面上。
维修和服务
维修和清洁
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
确保放置垫(32)活动自如并定期清洁。
如果碳刷耗尽了，电动工具会自动关闭。必须将电动工具寄到客户服务部门进行保养，地址请见“客户服务和应用咨询”章节。
更换驱动皮带（见图片Q-R）
拧出螺栓(8)，然后取下皮带护罩(9)。拆下磨损的驱动皮带(33)。
安装新的驱动皮带(33)前，请清洁两个皮带轮(34)和(35)。
将新的驱动皮带(33)先放到小皮带轮(35)上，接着向下按压皮带(33)，用手将其旋到大皮带轮(34)上。
注意，驱动皮带(33)应精确地在皮带轮(34)或(35)的纵向沟槽中运动。
放上皮带护罩(9)，然后拧紧螺栓(8)。
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F 服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
传真：(0571)8887 6688 x 5566# / 5588#
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
54|繁體中文
其他服务地址请见：
所推荐的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。
但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。
确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。
处理废弃物
必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。
不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！
充电电池/电池：
锂离子：
请注意 “搬运” 段落中的指示 (参见 “搬运”，页 54) 确认设置。
产品中有害物质的名称及含量
| 部件名称 有害物质 | ||||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬( Cr^+6 ) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 外壳的金属部分 | ○○○○○○ | |||||
| 外壳的非金属部分 | ○○○○○○ | |||||
| 机械传动机构 X○○○○○ | ||||||
| 电机组件 X○○○○○ | ||||||
| 控制组件 X○○○○○ | ||||||
| 附件 ○○○○○○ | ||||||
| 配件 ○○○○○○ | ||||||
| 连接件 X○○○○○ | ||||||
| 电源线1○○○○○○ | ||||||
| 电池系统2X○○○○○ | ||||||
本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
①适用于采用电源线连接供电的产品。
②适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。
繁體中文
安全注意事項
電動工具一般安全注意事項
警告
請詳讀工作臺及電動工具的所有安全警告與使用說明。若不
遵照以下列出的指示，將可能導致電擊、著火和／或人員重傷。
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電撃危險。
人身安全
▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和／或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。
電動工具使用和注意事項
不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並／或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
▶ 保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他犬況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。
電池式工具使用和注意事項
▶ 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
▶ 只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中濺出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中濺出的液體會發生腐蝕或燃燒。
▶ 請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出現無法預期的反應，進而導致著火、爆炸或造成人員受傷。
▶ 勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過130 °C的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。
檢修
▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
▶ 請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。
56|繁體中文
電刨刀安全注意事項
等刨刀停止运动后再放置工具。外露的刨刀可能会嵌入表面而引发可能的失控和严重的伤害事故。
▶ 請用夾具或其他可行方式將工件穩固地架在可靠平台上。用手握持工件或將它貼靠在您身上會因無法確實固定而導致失控。
先啟動電動工具後再把工具放置在工件上切割。如果電動工具被夾在工件中，會有反彈的危險。
切勿徒手抓握出屑口。此處有旋轉部件，可能造成您受傷。
切勿在金屬物體、釘子或螺釘上方進行刨削。否則刨刀和刨刀軸可能受損並且會加大震動。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。如果水管被刺穿會導致財物損失。
▶ 進行刨削時，請讓刨刀底部始終平貼在工件上。否則刨刀可能被工件絆住導致操作者受傷。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
▶ 尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
▶ 僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。
保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。
▶ 作業期間請用雙手牢牢握緊電動工具並保持穩固。使用雙手才能夠更穩定地操作電動工具。
產品和功率描述
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。
依規定使用機器
本電動工具適合在穩固的工作平臺上刨削木材，例如木條和木板。它也可以刨斜邊和刨削凹槽。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 刨深刻度尺
(2) 刨深設定旋鈕
(絕緣握柄)
(3) 排屑口（可選擇右側或左側）
(4) 起停開關的作動安全鎖
(5) 起停開關
(6) 充電電池 ^a)
(7) 充電電池解鎖按鈕 ^a)
(8) 皮帶護罩的螺栓
(9) 皮帶護罩
(10) 排屑方向轉換桿
(11) 刨刀底板
(12) V 形槽
(13) T形握把套筒扳手/星形扳手
(14) 夾緊鉗口的固定螺栓
(15) 夾緊鉗口
(16) 刨刀頭
(17) 刨刀的導槽
(18) 高速鋼刨刀 (HSS)
(19) 高速鋼刨刀（HSS）的固定架
(20) 高速鋼刨刀（HSS）固定架的螺栓
(21) 高速鋼刨刀（HSS）的磨刃装置
(22) 高速鋼刨刀（HSS）的定位規
(23) 硬金屬碳化鎢刨刀 (HM/TC) a)
(24) 平行擋塊
(25) 槽寬刻度尺
(26) 槽寬調整器的防鬆螺母
(27) 平行擋塊的固定螺栓
(28) 吸塵管 (直徑 35 mm) a)
(29) 集塵／集屑袋 ^a)
(30) 槽深擋塊的固定螺栓 ^a)
(31) 槽深擋塊 ^a)
(32) 暫放腳墊
(33) 驅動皮帶
(34) 大皮帶輪
(35) 小皮帶輪
(36) 把手（絕緣握柄）
(37) 於將 HSS 刨刀轉換為 TC 刨刀的轉接器 ^a)
(38) 電動工具上的電池充電狀態指示器
a) 圖文中提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
A) 於 20-25 ℃ 配備充電電池 GBA 18V 4.0Ah 時測得。
B) 視所使用的充電蓄電池而定
C) 溫度 < 0 ℃ 時，性能受限
數值可能因產品而異，並受使用條件以及環境條件影響。進一步資訊請見www.bosch-professional.com/wac。
技術性數據
| 電刨刀 | GHO 185-LI | |
| 產品機號 | 3 601 EB5 0.. | |
| 額定電壓 | V= | 18 |
| 無負載轉速 ^A) | 次/分 | 14000 |
| 刨削深度 | mm 0-2.6 | |
| 槽深 | mm 0-9 | |
| 最大刨寬 | mm 82 | |
| 電刨刀 | GHO 185-LI | |
| 重量符合 EPTA-Procedure 01:2014 ^B) | kg 2.6–3.7 | |
| 充電狀態下的建議環境溫度 | °C 0 ... +35 | |
| 操作狀態下的容許環境溫度 ^C) 以及存放狀態下 | °C -20 ... +50 | |
| 建議使用的充電電池 | GBA 18V...ProCORE18V... | |
| 建議使用的充電器 | GAL 18...GAX 18...GAL 36... | |
充電電池
Bosch 亦販售不含充電電池的充電式電動工具。可以從外包裝看出電動工具的供貨範圍是否包括電池。
為充電電池進行充電
▶ 只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。
提示：由於國際運輸規定，出貨時鋰離子充電電池已部分充電。初次使用電動工具之前，請先將充電電池充飽電以確保充電電池蓄滿電力。
安裝充電電池
將已充飽電的充電電池推至充電電池固定座內，直到卡緊。
取出充電電池
若要取出充電電池，請按解鎖鈕，然後將充電電池抽出。不可以強行拉出充電電池。
本充電電池具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕，充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。
電池上充電電池的電量指示器
提示：並非所有的充電電池類型都有電量指示器。充電電池的電量指示器透過綠色 LED 燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。
按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。
按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。
充電電池型號 GBA 18V...
LED容量
| 3 顆綠燈持續亮起 60-100 % |
| 2 顆綠燈持續亮起 30-60 % |
| 1 顆綠燈持續亮起 5-30 % |
| 1 顆綠燈呈閃爍狀態 0-5 % |
充電電池型號 ProCORE18V...
LED容量
| 5顆綠燈持續亮起80-100% |
| 4顆綠燈持續亮起60-80% |
| 3顆綠燈持續亮起40-60% |
| 2顆綠燈持續亮起20-40% |
| 1顆綠燈持續亮起5-20% |
| 1顆綠燈呈閃爍狀態0-5% |
電動工具上的電池充電犬態指示器
電動工具上的充電電池電量顯示器可在電動工具啟動時向您示意充電電池的電量或發生過載情形。
LED容量
| 3顆綠燈持續亮起60-100% |
| 2顆綠燈持續亮起30-60% |
| 1顆綠燈持續亮起5-30% |
| 1顆綠燈呈閃爍狀態0-5% |
LED 含義
3 顆燈閃爍 過載保護功能已觸發
| 中央 LED燈閃爍 | 充電電池的溫度超出操作溫度範圍或者電動工具的溫度保護已觸發 |
如何正確地使用充電電池
妥善保護充電電池，避免濕氣和水分滲入。
充電電池必須儲存在 -20^ 至 50^ 的環境中。夏天不可以把充電電池擱置在汽車中。
偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通氣孔。
充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。
請您遵照廢棄物處理相關指示。
安装
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都
58|繁體中文
必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
選用刨刀
您可以在本電動工具上換裝不同的刨刀。
電動工具裝上轉接器 (37)（配件）後即可由高碳鋼刨刀（HSS）(18)換裝為硬金屬碳化鎢刨刀（HM/TC）(23)。
更換刨刀時務必同時更換兩片刨刀，否則會因為不平衡而造成震動，並且會縮減電動工具的使用壽命。
更換高速鋼刨刀（HSS）
▶ 更換刨刀時，請您務必小心。請勿碰觸刨刀的刀刃。您可能會被鋒利的刀刃割傷。
拆卸刨刀（請參考圖 A-C）
- 若要更換刨刀，請將刨刀頭 (16) 旋轉至夾緊鉗口 (15) 與刨刀底板 (11) 平行的位置。
- 用 T 形握把 (13) 將 3 顆固定螺栓 (14) 旋出，接著將夾緊鉗口 (15) 取下。
- 將固定架 (19) 連同刨刀 (18) 一起從刨刀頭 (16) 或導槽 (17) 中推出來。
- 將刨刀頭旋轉 180° 接著再拆卸第 2 片刨刀。
提示：汰渙或重新磨利刨刀之前，請先鬆開固定螺栓(20)，將拆除固定架(19)。
重新磨利高碳鋼刨刀（HSS）（請參考圖 D）
利用磨刃裝置 (21)（配件）和一般市售磨刀石，即可將已磨損或已變鈍的高碳鋼刨刀（HSS）重新磨利。
把兩片刨刀裝在磨刃裝置上，並用蝶翼螺絲將刨刀固定好。務必把兩片刨刀推入至最底位置。
在磨石上均勻地來回移動安裝在磨刀裝置上的刨刀，請輕輕往磨石施壓。
提示：重新磨利時最多可磨掉 6 mm，刨刀寬度不得小於 23 mm。如果刨刀寬度不足，必須同時更換兩片刨刀。
安裝刨刀（請參考圖 E-F）
在裝上全新或已重新磨利的刨刀之前，請先清潔刨刀頭(16)，並視需要清潔刨刀(18)與固定架(19)。如果刨刀上沾滿樹脂，得使用酒精或石油加以清潔。
提示：安裝前，全新或已重新磨利的刨刀一律必須先校正至正確高度。
定位規 (22)（配件）用來調整刨刀高度。將刨刀 (18) 和固定架 (19) 放置在定位規上。請注意：固定架 (19) 應嵌入專門為其設置的凹槽內。將刨刀 (18) 頂向擋塊，然後用固定螺栓 (20) 將固定架 (19) 固定在這個位置上。於是刨刀便已調整至正確高度了。
裝入並校正其位置，刨刀必須置中對齊刨刀底板
(11)。接著用 T 形握把 (13) 旋緊 3 顆固定螺栓 (14)。此時，請您遵照夾緊鉗口 (15) 上標示的旋緊順序 (①②③)。
提示：讓機器開始運轉前，請檢查固定螺栓（14）是否固定牢靠。用手旋轉刨刀頭（16）然後確認刨刀不會刮擦到任何地方。
更換硬金屬碳化鎢刨刀（HM/TC）
更換刨刀時，請您務必小心。請勿碰觸刨刀的刀刃。您可能會被鋒利的刀刃割傷。
僅可使用 Bosch 原廠硬金屬碳化鎢刨刀（HM/TC）。
由硬金屬（HM/TC）製成的刨刀有兩個刀刃，可以翻面使用。兩個刀刃都已變鈍時，須更換刨刀
(23)。硬金屬碳化鎢刨刀（HM/TC）無法重新磨利。
拆卸刨刀（請參考圖 G-H）
- 若要更換刨刀或將它翻面，請將刨刀頭 (16) 旋轉至夾緊鉗口 (15) 與刨刀底板 (11) 平行的位置。
- 用星形扳手 (13) 將 3 顆固定螺栓 (14) 鬆開 1 - 2 圈左右。夾緊鉗口 (15) 不必取下。
- 稍微轉動刨刀頭，然後利用一個木塊從側邊將刨刀 (23) 從刨刀頭 (16) 推出來。
- 將刨刀頭旋轉 180° 接著再拆卸第 2 片刨刀。
安裝刨刀（請參考圖 I-J）
由於刨刀上有導槽，所以能夠確保在更換刨刀或將它翻面後，刨刀的高度都能夠保持一致。
必要時請清潔刨刀頭 (16) 裡的刀座以及刨刀 (23)。
裝入刨刀時請注意：刨刀必須正確位於刨刀頭 (16) 的定位導槽內。
裝入並校正其位置，刨刀必須置中對齊刨刀底板(11)。接著用星形扳手(13)旋緊3顆固定螺栓(14)。此時，請您遵照夾緊鉗口(15)上標示的旋緊順序（①②③）。
提示：讓機器開始運轉前，請檢查固定螺栓（14）是否固定牢靠。用手旋轉刨刀頭（16）然後確認刨刀不會刮擦到任何地方。
使用轉換套件
將高碳鋼刨刀（HSS）換裝成硬金屬碳化鎢刨刀（HM/TC）
配備高碳鋼刨刀（HSS）的電刨刀利用硬金屬碳化鎢（HM/TC）轉接器，即可換裝成硬金屬碳化鎢刨刀（HM/TC）。
- 用星形扳手 (13) 將 3 顆固定螺栓 (14) 旋出，接著將夾緊鉗口 (15) 取下。
- 將固定架 (19) 連同刨刀 (18) 一起從刨刀頭 (16) 或導槽 (17) 中推出來。
- 拆除螺栓 (20)。
- 將固定架 (19) 和轉接器 (37) 裝進定位規 (22) 中。固定架 (19) 必須嵌入定位規上的凹槽內（請參考圖 S）。
- 從側邊將硬金屬碳化鎢刨刀（HM/TC）(23) 推入轉接器 (37) 中。轉接器上的凸邊條 (37) 必須嵌進硬金屬碳化鎢刨刀（HM/TC）上的凹槽內（請參考圖 S）。
- 旋緊螺栓 (20)。
- 將固定架 (19) 連同轉接器 (37) 和刨刀 (18) 一起裝進刨刀頭 (16) 或導槽 (17) 中。
- 放上夾緊鉗口 (15) 然後將固定螺栓 (14) 旋入但不要旋緊。
- 裝入並校正刨刀位置，必須置中對齊刨刀底板 (11)。接著用星形扳手 (13) 旋緊 3 顆固定螺栓 (14)。此時，請您遵照夾緊鉗口 (15) 上標示的旋緊順序 (①②③)。
將硬金屬碳化鎢刨刀（HM/TC）換裝成高碳鋼刨刀（HSS）
配備硬金屬碳化鎢刨刀（HM/TC）的電刨刀可換裝成高碳鋼刨刀（HSS）。
- 用星形扳手 (13) 將 3 顆固定螺栓 (14) 旋出，接著將夾緊鉗口 (15) 取下。
- 將固定架 (19) 連同刨刀 (18) 或硬金屬碳化鎢 (HM/TC) 轉接器 (37) 一起從刨刀頭 (16) 中推出來。
- 拆除螺栓 (20)。
- 安裝已預先組裝好的高碳鋼刨刀（HSS）（參見「安裝刨刀（請參考圖 E-F）」，頁 58）並校正其位置，它應置中對齊刨刀底板 (11)。
- 放上夾緊鉗口 (15) 然後用星形扳手 (13) 鎖緊 3 顆固定螺栓 (14)。此時，請您遵照夾緊鉗口 (15) 上標示的旋緊順序 (①②③)。
吸除廢塵／料屑
含鉛顏料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。
某些塵埃（例如加工橡木或山毛櫛的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。
- 儘可能使用適合物料的吸塵裝置。
- 工作場所要保持空氣流通。
- 建議佩戴 P2 過濾等級的口罩。
請留意並遵守貴國的物料加工相關法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
請定期清潔排屑口 (3)。請使用適當工具清潔堵塞的排屑口，例如木塊、壓縮空氣等等。
切勿徒手抓握出屑口。此處有旋轉部件，可能造成您受傷。
為了確保最佳的吸塵效果，請使用外接式吸塵裝備或者使用集塵袋／集屑袋。
外接的吸塵裝備（請參考圖 N）
排屑口的兩側可接上吸塵管（直徑 35 mm）(28)（配件）。
將吸塵管 (28) 與吸塵器連接起來（配件）。本手冊於結尾處另外刊錄了連接不同類型吸塵器的操作概覽。
根據工件材質選擇合適的吸塵器。
吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵器。
機器本身的吸塵裝備（請參考圖 N）
進行規模較小的作業時，您可接上集塵／集屑袋（配件）(29)。將集塵袋套管插入排屑口(3)內。請適時清空集塵／集屑袋(29)，以維持最佳吸塵效果。
可調式排屑口
使用轉換桿 (10) 可將排屑口 (3) 切換到右側或左側。始終將轉換桿 (10) 壓入最底位置，直到卡合。所選排屑方向由轉換桿 (10) 上的箭頭符號指示。
操作
操作機器
調整刨削深度
利用旋鈕 (2) 即可依照刨深刻度尺 (1) （一格刻度 = 0,1 mm）從 0-2,6 mm 無段調整刨削深度。
啟動／關閉
▶ 請確定您不用放開把手，就能操作起停開關。
若要讓電動工具運轉，請先按下作動安全鎖 (4) 接著再按住起停開關 (5) 不要放開。
放開起停開關 (5)，即可讓電動工具停止運轉。
提示：基於安全考量，無法鎖定起停開關 (5) 的位置，所以操作機器時必須持續按住此開關。
作業注意事項
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
暫放腳墊（請參考圖 0）
暫放腳墊 (32) 可讓您在完成工作程序後直接擱置電動工具，並確保不會對工件或刨刀造成任何損壞。進行加工時，暫放腳墊 (32) 往上翻轉，刨刀底板 (11) 後部因而得以平放。
提示：不得拆卸暫放腳墊(32)。
刨削程序（請參考圖 O）
請設定好所需刨削深度，然後將電動工具的刨刀底板（11）前部貼放在工件上。
先啟動電動工具後再把工具放置在工件上切割。
如果電動工具被夾在工件中，會有反彈的危險。開動電動工具，並且施力均勻地在工件的表面上推動機器。
唯有適度地輕推機器才能夠達到最佳的平面刨削效果，並且操作機器時要把施力點放在電刨刀的底板的中央位置。
處理硬木等較硬材質時以及以最大刨寬進行加工時，刨削深度僅可設為偏小值，必要時請您放慢電刨刀的推進速度。
推力過猛不僅會削減工件表層的物料，而且會加速排屑口阻塞。
唯有使用鋒利的刨刀才能夠提高刨削功率，並保護電動工具。
60|繁體中文
一體成型的暫放腳墊 (32) 可讓您在中斷加工後移至工件上的任意位置再繼續進行刨削：
- 放下暫放腳墊，把電動工具放在工件的刨削中斷位置上。
- 啟動電動工具。
- 將施力點轉移至前方刨刀底板，然後將電動工具慢慢往前推（①）。此時暫放腳墊將往上翻轉（②），於是刨刀底板後部可重新貼平在工件上。
- 在待加工的表面上，施力均匀地推動本電動工具 (③)。
刨邊角（請參考圖 P）
前方刨刀底板中的 V 形凹槽可讓您簡單快速地刨削工件邊緣。請根據您所需的刨寬，使用對應的 V 形凹槽。請將電刨刀的 V 形凹槽靠在工件邊緣上，然後將電刨刀平貼並沿著這個邊緣推進。
所使用的凹槽 尺寸 a (mm)
無 0-2,5
小 1,5-4,0
中 2,0-4,5
大 3,0-5,5
使用平行擋塊進行刨削（請參考圖 K-M）
使用固定螺栓 (27) 將平行擋塊 (24) 安裝在電動工具上。請依照使用需求，以固定螺栓 (30) 將槽深擋塊 (31) 安裝在電動工具上。
鬆開防鬆螺母 (26)，請至刻度尺 (25) 上，將刨寬調整為所需值。將防鬆螺母 (26) 重新旋緊。
利用槽深擋塊 (31) 將電刨刀適當調整至所需的槽深。
重複地進行刨削程序，直到達到所需槽深為止。操作機器時施力點要放在電刨刀側邊上。
維修和服務
維修和清潔
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
暫放腳墊 (32) 應保持活動自如，請您定期進行清潔。
如果碳刷耗盡，電動工具將自動關機。電動工具必須送回顧客服務處進行保養，詳細的寄送地址請參閱「顧客服務處和顧客咨詢中心」。
更換驅動皮帶（請參考圖 Q-R）
旋出螺栓 (8) 然後取下皮帶護罩 (9)。拆下已磨損的驅動皮帶 (33)。
安裝新的驅動皮帶 (33) 之前，請先將兩個皮帶輪 (34) 和 (35) 清潔乾淨。
將新的驅動皮帶 (33) 先掛到小皮帶輪 (35) 上，接著再藉由徒手旋轉將驅動皮帶 (33) 掛到大皮帶輪 (34)。
請注意：驅動皮帶 (33) 應正好在皮帶輪 (34) 及 (35) 的溝紋中運轉。
裝上皮帶護罩 (9) 並旋緊螺栓 (8)。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。
台灣
台灣羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話:(02)77342588
傳真:(02)2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特/ 德國
以下更多客戶服務處地址：
建議使用的鋰離子充電電池受危險物品法的規範。使用者無須另外使用保護包裝便可運送該充電電池。
但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。
確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。
廢棄物處理
必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。
不可以把電動工具和充電電池／拋棄式電池丟入一般家庭垃圾中！
充電電池／拋棄式電池：
鋰離子：
請注意「搬運」段落中的指示 (參見「搬運」，頁60)。
