HƯỚNG DẪN NGƯỜI DÙNG GHO 185-LI Professional BOSCH

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. 1 609 92A 8GP | (01.06.2023) Bosch Power ToolsTiếng Việt | 77 u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. u Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. u Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ. Sử dụng và bảo quản dụng cụ dùng pin u Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. u Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu Bosch Power Tools 1 609 92A 8GP | (01.06.2023)78 | Tiếng Việt cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Bảo quản ở tình trạng tồi, dung dịch từ pin có thể tứa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. u Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. u Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. u Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. u Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin. Các Nguyên Tắc An Toàn Dành Cho Máy Bào u Chơ may căt dưng hăn trươc khi lấy dụng cụ xuống. Máy cắt đang quay hở có thể tiếp xúc với bề mặt dẫn đến mất kiểm soát và thương tích nghiêm trọng. u Sử dụng các kẹp hoặc cách thực tiễn khác để cố định và đỡ phôi gia công vào sàn thao tác cố định. Việc cầm phôi gia công bằng tay hoặc tựa người vào phôi gia công làm cho nó dễ đổ và có thể dẫn đến mất kiểm soát. u Chỉ cho máy gia công vật liệu khi máy đã hoạt động. Nếu không làm vậy thì sẽ có nguy cơ bị giật ngược do dụng cụ cắt bị kẹp chặt trong vật gia công. u Không cầm vào bộ phun vỏ bào bằng tay. Nó có thể làm bạn bị thương ở các bộ phận xoay. u Không bào phẳng bằng các vật thể kim loại, đinh hoặc vít. Lưỡi bào và trục bào có thể bị hư hỏng và làm gia tăng sự rung lắc. u Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. u Khi làm việc, hãy luôn giữ dụng cụ bào sao cho đế bào đặt phẳng với phôi gia công. Nếu không áp dụng như vậy, máy bào có thể bị găm xọc xuống và gây thương tích. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. u Không được tháo pin ra. Nguy cơ bị chập mạch. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. u Giữ máy thật chắc bằng cả hai tay trong khi làm việc và luôn luôn giữ tư thế đứng cho thích hợp và cân bằng. Dùng hai tay để điều khiển máy thì an toàn hơn. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Máy được thiết kế để bào các vật liệu gỗ dùng chằng chống ổn định, ví dụ như xà gồ, ván tấm. Máy cũng thích hợp để tạo cạnh xiên và mộng xoi. Các bộ phận được minh họa Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh. (1) Thước tỉ lệ cỡ sâu bào (2) Núm điều chỉnh cỡ sâu (bề mặt nắm cách điện) (3) Phun vỏ bào (tùy chọn bên phải hoặc bên trái) 1 609 92A 8GP | (01.06.2023) Bosch Power ToolsTiếng Việt | 79 (4) Nút nhả khóa của công tắc bắt/tắt (5) Công tắc bật/tắt (6) Pin

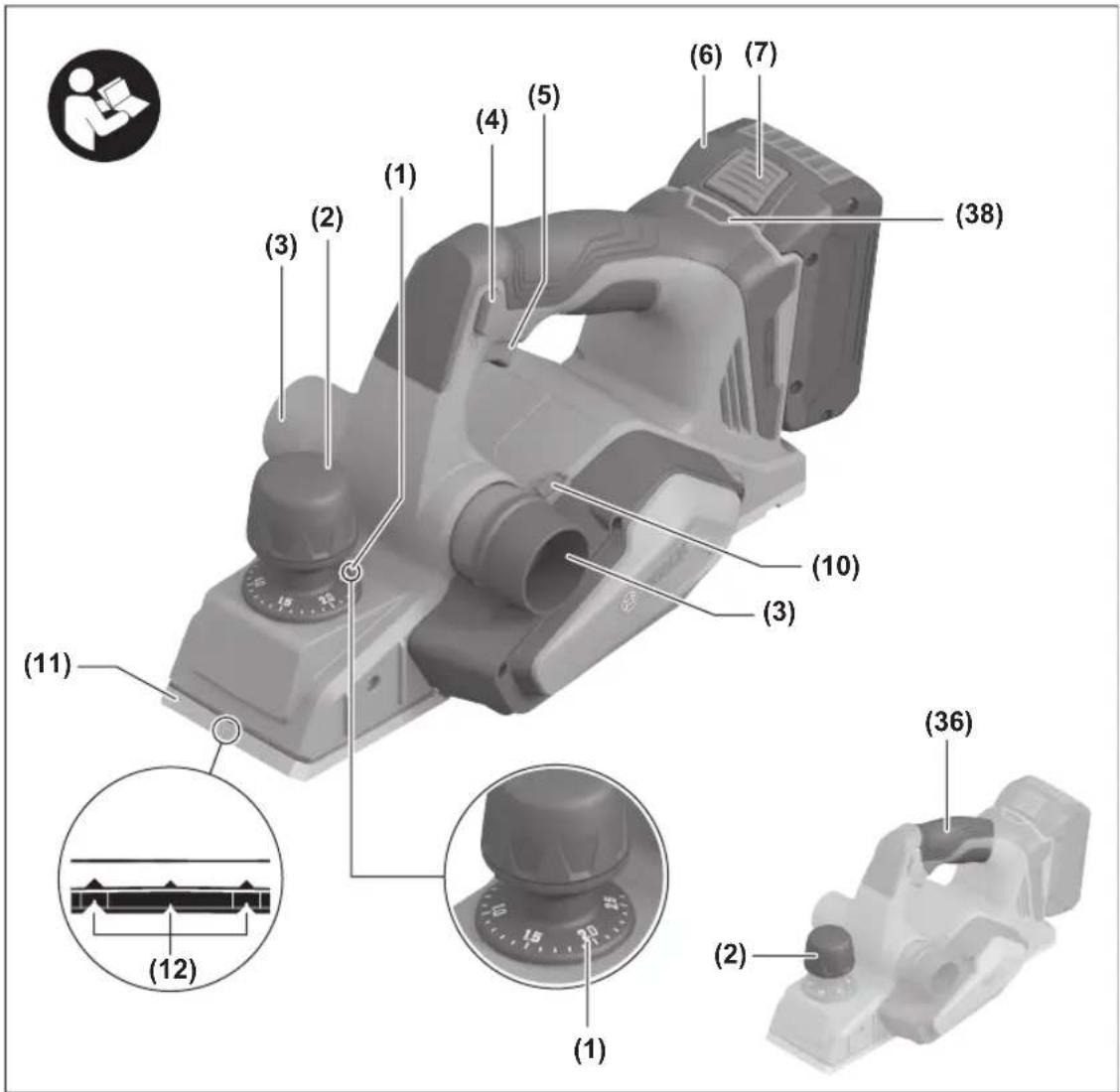

(8) Vít bắt nắp chụp dây đai (9) Nắp chụp dây đai (10) Gạc chọn chế độ tống dăm bào (11) Khuôn đế máy bào (12) Dưỡng khía chữ V (13) Chìa khóa đầu ống cán chữ T/chìa vặn Torx (14) Vít bắt cố định cho vấu kẹp (15) Vấu kẹp (16) Tang trống dao (17) Rãnh dẫn hướng lưỡi bào (18) Lưỡi bào thép gió HSS (19) Nẹp kẹp lưỡi bào thép gió HSS (20) Vít lắp bắt nẹp kẹp lưỡi bào thép gió HSS (21) Thiết bị dùng để mài lưỡi bào thép gió HSS (22) Cữ định cỡ lưỡi bào thép gió HSS (23) Lưỡi bào thép gió HM/TC

(24) Thanh cữ (25) Thước đo chiều rộng bào xoi (26) Đai ốc khóa chỉnh đặt chiều rộng bào xoi (27) Vít gắn cho thanh cữ (28) Ống hút (Ø35mm)

(29) Túi đựng mạt cưa/dăm bào

(30) Vít bắt cố định cho cữ chặn cỡ sâu bào xoi

(31) Cữ chặn cỡ sâu bào xoi

(32) Gá Đỡ (33) Dây đai truyền động (34) Puli lớn (35) Puli nhỏ (36) Tay nắm (có bề mặt nắm cách điện) (37) Đầu nối để chuyển đổi lưỡi bào thép gió HSS sang TC

(38) Đèn báo trạng thái sạc pintrên dụng cụ điện a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Máy bào GHO 185-LI Mã số máy 3 601 EB5 0.. Điện thế danh định V 18 Tốc độ không tải

/phút 14000 Cỡ sâu bào mm 0–2,6 Cỡ sâu bào xoi mm 0–9 Máy bào GHO 185-LI Bề rộng bào, tối đa mm 82 Trọng lượng theo EPTA- Procedure01:2014

kg 2,6–3,7 Nhiệt độ môi trường được khuyến nghị khi sạc °C 0…+35 Nhiệt độ môi trường cho phép trong quá trình vận hành

và trong quá trình lưu trữ °C –20…+50 Pin được khuyến nghị dùng GBA 18V… ProCORE18V… Thiết bị nạp được khuyến nghị giới thiệu GAL 18… GAX 18… GAL 36… A) Được đo ở 20−25°C với pinGBA 18V 4.0Ah. B) tùy vào loại pin lốc đang sử dụng C) hiệu suất giới hạn ở nhiệt độ <0°C Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chi tiết trên trang www.bosch-professional.com/wac. Pin Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì. Sạc pin u Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-Ion. Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trước khi sử dụng cho lần đầu tiên. Lắp pin Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp. Tháo pin ra Để tháo pinbạn hãy ấn nút mởkhóa pin và kéo pin ra. Không dùng sức. Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cứ khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo. Đèn báo trạng thái nạp pintrên pin Lưu ý: Không phải mọi loại pin đều có một hiển thị mức sạc. Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình Bosch Power Tools 1 609 92A 8GP | (01.06.2023)80 | Tiếng Việt trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn. Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc hoặc . Điều này cũng có thể thực hiện khi ắc quy được tháo ra. Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế. Kiểu pin GBA 18V... LED Điện dung Đèn sáng liên tục 3× màu xanh lá 60–100% Đèn sáng liên tục 2× màu xanh lá 30–60% Đèn sáng liên tục 1× màu xanh lá 5–30% Đèn nhấp nháy 1× màu xanh lá 0–5% Kiểu pin ProCORE18V... LED Điện dung Đèn sáng liên tục 5× màu xanh lá 80–100% Đèn sáng liên tục 4× màu xanh lá 60–80% Đèn sáng liên tục 3× màu xanh lá 40–60% Đèn sáng liên tục 2× màu xanh lá 20–40% Đèn sáng liên tục 1× màu xanh lá 5–20% Đèn nhấp nháy 1× màu xanh lá 0–5% Đèn báo trạng thái sạc pintrên dụng cụ điện Khi bật dụng cụ điện, hiển thị mức sạc pin trên dụng cụ điện báo hiệu dung lượng pin còn khả dụng hoặc quá tải. LED Điện dung Đèn sáng liên tục 3× màu xanh lá 60–100% Đèn sáng liên tục 2× màu xanh lá 30–60% Đèn sáng liên tục 1× màu xanh lá 5–30% Đèn nhấp nháy 1× màu xanh lá 0–5% LED Ý Nghĩa Đèn nhấp nháy 3× Chống quá tải được kích hoạt Đèn nhấp nháy LED giữa Nhiệt độ của pin nằm ngoài khoảng nhiệt độ vận hành và/hoặc tính năng chống chịu nhiệt độ của dụng cụ điện được kích hoạt Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa −20°C và 50°C. Không để pin trong ô tô vào mùa hè. Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch. Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay. Qui trình hoạt động được chia ra làm hai giai đoạn. Sự lắp vào u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Chọn Lựa Lưỡi Bào Dụng cụ điện có thể thích hợp với nhiều loại lưỡi bào khác nhau. Do lắp đầu chuyển đổi (37) (phụ kiện), dụng cụ điện có thể được chuyển từ lưỡi bào thép gió HSS (18) thành lưỡi bào cac-bua (TC) (23). Khi thay lưỡi bào, luôn luôn thay cả hai lưỡi; nếu không làm như vậy, sự mất cân đối có thể làm cho sự rung động phát sinh, làm giảm tuổi thọ của dụng cụ điện. Thay Lưỡi Bào Thép Gió HSS u Thận trọng khi thay lưỡi bào. Không chạm vào cạnh cắt của lưỡi bào. Có nguy cơ bị thương tích do cạnh cắt sắc bén của lưỡi bào gây ra. Tháo Lưỡi bào (xem Hình A–C) – Để thay lưỡi bào, hãy xoay tang trống dao (16), cho đến khi vấu kẹp (15) nằm song song với khuôn đế máy bào (11). – Vặn 3 vít bắt (14) bằng chìa khóa đầu ống cán chữ T (13) và tháo vấu kẹp (15) ra. – Đẩy nẹp kẹp (19) cùng với lưỡi bào (18) ra khỏi tang trống dao (16) hoặc rãnh dẫn hướng (17). – Xoay tang trống dao 180° và tháo lưỡi bào thứ

Lưu ý: Trước khi thay hoặc mài lưỡi bào, hãy tháo nẹp kẹp (19) bằng cách nới lỏng vít bắt (20). Mài sắc lưỡi bào thép gió HSS (xem Hình D) Bằng cách sử dụng dụng cụ mài (21) (phụ kiện) và đá mài tiêu chuẩn, bạn có thể mài sắc lưỡi bào HSS đã mòn hoặc bị cùn. 1 609 92A 8GP | (01.06.2023) Bosch Power ToolsTiếng Việt | 81 Lắp cả hai lưỡi bào vào trong thiết bị mài và kẹp chặt lại bằng bu-long tai vặn. Đảm bảo rằng cả hai lưỡi bào đã lắp vào hết bên trong. Chuyển dịch thiết bị mài có lắp lưỡi bào một cách đồng đều và áp nhẹ lên đá mài. Lưu ý: Chỉ được phép mài lưỡi bào tối đa 6 mm trên bề rộng tối thiểu là 23 mmm. Sau đó, phải thay cả hai lưỡi bào ra. Lắp lưỡi bào (xem Hình E–F) Trước khi lắp lại lưỡi bào mới hoặc đã mài sắc, hãy vệ sinh tang trống dao (16) và nếu cần cả lưỡi bào (18) và nẹp kẹp (19). Làm sạch lưỡi bào bị bám dày nhựa mủ bằng cồn hay dầu lửa. Lưu ý: Phải luôn hiệu chỉnh lưỡi bào mới hoặc đã mài sắc theo chiều cao đã điều chỉnh trước khi lắp. Cữ định cỡ (22) (phụ kiện) được sử dụng để điều chỉnh chiều cao của lưỡi bào. Đặt lưỡi bào (18) và nẹp kẹp (19) vào cữ định cỡ. Lưu ý sao cho nẹp kẹp (19) cặp vào rãnh quy định. Ấn lưỡi bào (18) tì vào cữ chặn và cố định nẹp kẹp (19) ở vị trí này bằng vít (20). Động tác này sẽ tự động điều chỉnh đúng độ cao. Lưỡi bào phải được lắp và căn chỉnh chính giữa khuôn đế máy bào (11). Tiếp theo, siết chặt 3 vít bắt (14) bằng chìa khóa đầu ống cán chữ T (13). Tuân thủ thứ tự xiết (①②③) cho sẵn trên vấu kẹp (15). Lưu ý: Kiểm tra độ chặt của các vít bắt trước khi vận hành dụng cụ (14). Xoay tang trống dao (16) bằng tay và đảm bảo rằng lưỡi bào không chạm vào bất cứ thứ gì. Thay Lưỡi Cac-bua (TC) u Thận trọng khi thay lưỡi bào. Không chạm vào cạnh cắt của lưỡi bào. Có nguy cơ bị thương tích do cạnh cắt sắc bén của lưỡi bào gây ra. Chỉ sử dụng lưỡi bào thép gió HM/TC Bosch chính hãng. Lưỡi bào thép gió bằng kim loại cứng (HM/TC) có 2 cạnh cắt, và có thể chuyển đổi qua lại được. Nếu cả hai cạnh cắt đều cùn, cần phải thay lưỡi bào (23). Lưỡi bào thép gió HM/TC không nên mài cho bén lại. Tháo Lưỡi bào (xem Hình G–H) – Để sử dụng hoặc thay thế lưỡi bào, hãy xoay tang trống dao (16) cho đến khi vấu kẹp (15) nằm song song với khuôn đế máy bào (11). – Nới lỏng 3 vít bắt khoảng 1-2 vòng (14) bằng chìa vặn gia lực đầu bằng (13). Không được tháo vấu kẹp (15) ra. – Xoay tang trống dao một chút và đẩy lưỡi bào bằng một mẩu gỗ (23) ra khỏi tang trống dao (16). – Xoay tang trống dao 180° và tháo lưỡi bào thứ

Lắp lưỡi bào (xem Hình I–J) Rãnh dẫn hướng của lưỡi bào luôn luôn đảm bảo giữ không đổi chiều cao đã điều chỉnh hay khi đổi cạnh. Nếu cần, hãy vệ sinh đế cắm dao trong tang trống dao (16) và lưỡi bào (23). Lưu ý lắp lưỡi dao sao cho lưỡi dao nằm hoàn hảo trong rãnh lắp của tang trống dao (16). Lưỡi bào phải được lắp và căn chỉnh chính giữa khuôn đế máy bào (11). Tiếp theo, xiết chặt 3 vít bắt (14) bằng chìa vặn gia lực đầu bằng (13). Tuân thủ thứ tự xiết (①②③) cho sẵn trên vấu kẹp (15). Lưu ý: Kiểm tra độ chặt của các vít bắt trước khi vận hành dụng cụ (14). Xoay tang trống dao (16) bằng tay và đảm bảo rằng lưỡi bào không chạm vào bất cứ thứ gì. Sử dụng bộ trang bị thêm Chuyển đổi từ Thép gió HSS sang Cac-bua TC Với đầu chuyển đổi Cac-bua/TC, dao bào được trang bị lưỡi bào thép gió HSS có thể được chuyển đổi thành lưỡi bào cac-ba (TC). – Vặn 3 vít bắt (14) bằng chìa vặn gia lực đầu bằng (13) và tháo vấu kẹp (15) ra. – Đẩy nẹp kẹp (19) cùng với lưỡi bào (18) ra khỏi tang trống dao (16) hoặc rãnh dẫn hướng (17). – Tháo vít (20) ra. – Lắp nẹp kẹp (19) và đầu chuyển đổi (37) vào cữ định cỡ (22). Nẹp kẹp (19) phải khớp vào rãnh trên cữ định cỡ (xem Hình S). – Đẩy lưỡi bào cac-ba (TC) (23) vào đầu chuyển đổi (37). Dải trên đầu chuyển đổi (37) phải cặp vào rãnh trên lưỡi bào cac-bua (TC) (xem Hình S). – Xiết chặt vít (20). – Lắp nẹp kẹp (19) cùng với đầu chuyển đổi (37) và lưỡi bào (18) vào tang trống dao (16) hoặc rãnh dẫn hướng (17). – Đặt vấu kẹp lên (15) và xiết vít lỏng tay (14). – Lưỡi bào phải được lắp và căn chỉnh chính giữa khuôn đế máy bào (11). Tiếp theo, xiết chặt 3 vít bắt (14) bằng chìa vặn gia lực đầu bằng (13). Tuân thủ thứ tự xiết (①②③) vấu kẹp (15) được quy định. Chuyển đổi từ Thép gió HSS sang Cac-bua/TC Với dao bào được trang bị lưỡi bào cac-bua (TC), có thể chuyển đổi sang lưỡi bào thép gió HSS. – Vặn 3 vít bắt (14) bằng chìa vặn gia lực đầu bằng (13) và tháo vấu kẹp (15) ra. – Đẩy nẹp kẹp (19) cùng với lưỡi bào (18) hoặc đầu chuyển đổi cac-bua (TC) (37) ra khỏi tang trống dao (16). – Tháo vít (20) ra. Bosch Power Tools 1 609 92A 8GP | (01.06.2023)82 | Tiếng Việt – Lắp nguyên cụm lưỡi bào thép gió HSS (xem „Lắp lưỡi bào (xem Hình E–F)“, Trang81) và căn chỉnh chính giữa khuôn đế máy bào (11). – Đặt vấu kẹp lên (15) và xiết chặt 3 vít bắt (14) bằng chìa vặn gia lực đầu bằng (13). Tuân thủ thứ tự xiết (①②③) vấu kẹp (15) được quy định. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. u Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Làm sạch phoi (3) đều đặn. Sử dụng một dụng cụ thích hợp để làm sạch phoi bị tắc, ví dụ như que gỗ, khí nén v.v. u Không cầm vào bộ phun vỏ bào bằng tay. Nó có thể làm bạn bị thương ở các bộ phận xoay. Để đảm bảo việc hút vỏ bào/mạt cưa được tốt nhất, luôn luôn sử dụng máy hút bụi đặt bên ngoài hay túi đựng mạt cưa/dăm bào. Máy hút bụi ngoài (xem HìnhN) Trên lỗ phun vỏ bào, một ống hút có thể được cắm ở hai bên (Ø35mm) (28) (phụ kiện). Nối ống hút (28) với một chiếc máy hút bụi (phụ kiện). Ở phần cuối của tài liệu hướng dẫn này bạn sẽ tìm thấy phần tổng quan về việc kết nối ở các máy hút bụi khác nhau. Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công. Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng. Hệ thống hút bụi tích hợp (xem HìnhN) Khi làm những công việc nhỏ hơn, bạn có thể kết nối túi đựng bụi/dăm bào (Phụ kiện) (29). Lắp chặt miệng túi đựng bụi vào lỗ phun vỏ bào (3). Hãy xả sạch túi đựng bụi/dăm bào (29) kịp thời để việc hút bụi được duy trì tối ưu. Lựa Chọn Bên của Bộ Phận Tống Dăm Bào Bằng gạc chọn (10) phun vỏ bào có thể được chuyển (3) sang phải hoặc sang trái. Luôn nhấn gạc chọn (10) đến khi khớp vào vị trí cuối. Hướng phun vỏ bào đã chọn được hiển thị trên gạc chọn bằng một biểu tượng mũi tên (10). Vận Hành Bắt Đầu Vận Hành Điều Chỉnh Độ Sâu bào Với núm xoay (2), có thể điều chỉnh độ sâu bào từ 0–2,6mm nhờ thước tỷ lệ độ sâu bào (1) (vạch thước = 0,1mm). Bật/tắt u Hãy đảm bảo rằng, bạn có thể nhấn Công tắc bật/tắt, mà không cần nhả tay nắm. Để vận hành thử dụng cụ điện hãy nhấn khóa an toàn (4) và sau đó nhấn công tắc tắt/mở và nhấn giữ (5). Để tắt dụng cụ điện, hãy nhả công tắc Tắt/Mở (5). Lưu ý: Vì lý do an toàn, không thể mở khóa công tắc Tắt/Mở (5), mà phải luôn bấm giữ trong khi vận hành dụng cụ. Hướng Dẫn Sử Dụng u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Gá đỡ (xem Hình O) Gá đỡ (32) cho phép tắt dụng cụ điện ngay lập tức sau khi thao tác mà không có nguy cơ làm hư hại phôi gia công hoặc lưỡi bào. Trong khi thao tác, gá đỡ (32) được hất lên và phần sau của khuôn đế máy bào (11) được kích hoạt. Lưu ý: Không được phép tháo gá đỡ (32). Quá trình bào (xem Hình O) Nếu bạn điều chỉnh độ sâu bào và đặt dụng cụ điện với phần phía trước của khuôn đế máy bào (11) vào phôi gia công. u Chỉ cho máy gia công vật liệu khi máy đã hoạt động. Nếu không làm vậy thì sẽ có nguy cơ bị giật ngược do dụng cụ cắt bị kẹp chặt trong vật gia công. Bật công tắc cho máy hoạt động và đẩy máy cho gia tải đồng đều lên khắp bề mặt được gia công bào. Để đạt được bề mặt có chất lượng cao, chỉ cho gia tải với cường độ thấp và tạo lực áp nhẹ lên chính giữa khuôn đế máy bào. Khi gia công các vật liệu cứng (vd,. gỗ cứng) cũng như khi tận dụng tối đa bề rộng máy bào, chỉ nên 1 609 92A 8GP | (01.06.2023) Bosch Power ToolsTiếng Việt | 83 chỉnh đặt cỡ sâu bào thấp và làm giảm sự gia tải như khi thấy cần. Sự cho gia tải quá mức làm giảm chất lượng bề mặt và có thể mau chóng làm tắt nghẽn bộ phận tống dăm bào. Chỉ có các lưỡi bào sắc bén mới tạo hiệu quả bào tốt và kéo dài tuổi thọ máy. Gá đỡ tích hợp (32) cho phép tiếp tục quá trình bào sau khi tạm dừng ở vị trí bất kỳ của phôi gia công: – Với gá đỡ được gập xuống, đặt máy ngay lên trên vật gia công, ở vị trí mà việc gia công bào còn được tiếp tục. – Bật công tắc cho máy hoạt động. – Di chuyển áp lực tiếp xúc đến phần trước của khuôn đế máy bào và đẩy dụng cụ điện từ từ tiến về phía trước (➊). Trong khi đó, gá đỡ được gạt lên (➋), nhờ đó phần sau của khuôn đế máy bào lại tì vào phôi gia công. – Đẩy đều tay dụng cụ điện trên bề mặt cần gia công (➌). Cạnh xiên (xem Hình P) Dưỡng khía chữ V nằm ở phần trước khuôn đế máy bào cho phép tạo cạnh xiên ở cạnh vật gia công được nhanh và dễ dàng. Tùy theo độ rộng cạnh xiên cần có, sử dụng dưỡng khía chữ V thích hợp. Để thực hiện, đặt máy có ráp dưỡng khía chữ V lên trên cạnh vật gia công và đẩy máy dọc theo cạnh biên. Dưỡng được sử dụng Kích thước a (mm) Không 0–2,5 Nhỏ 1,5–4,0 Trung bình 2,0–4,5 Lớn 3,0–5,5 Bào với thanh cữ (xemHìnhK–M) Lắp thanh cữ (24) với vít gắn (27) trên dụng cụ điện. Lắp cữ chặn cỡ sâu bào xoi tùy theo mục đích sử dụng (31) bằng vít (30) trên dụng cụ điện. Nới lỏng đai ốc khóa (26) và điều chỉnh độ rộng mong muốn của bào xoi trên thước tỷ lệ (25). Xiết lại đai ốc khóa (26) thật chặt. Điều chỉnh độ sâu bào xoi mong muốn bằng cữ chặn độ sâu bào xoi (31) phù hợp. Tiến hành qui trình bào xoi một vài lần cho đến khi có được cỡ sâu bào xoi theo yêu cầu. Đẩy máy bào với lực hỗ trợ lên một bên. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Giữ gá đỡ (32) sạch và vệ sinh thường xuyên. Khi chổi than đã mòn hết, máy tự tắt. Dụng cụ điện phải được gửi đến bộ phận dịch vụ khách hàng để bảo dưỡng, địa chỉ xem ở mục "Dịch vụ khách hàng và tư vấn sử dụng". Thay dây đai truyền động (xem Hình Q–R) Mở vít (8) và nhấc nắp dây đai (9) ra. Tháo dây đai truyền động bị mòn (33). Trước khi lắp dây đai truyền động mới (33), làm sạch cả hai bánh xe (34) và (35). Trước tiên, lắp dây đai truyền động (33) vào bánh xe nhỏ (35) và sau đó ấn dây đai truyền động (33) vào bánh xe lớn bằng cách dùng tay xoay tròn (34). Lưu ý sao cho dây đai truyền động (33) chạy chính xác vào rãnh dọc của bánh xe (34) hoặc (35). Lắp nắp dây đai (9) và xiết chặt vít (8). Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: [phone] Fax: [phone] Hotline: [phone] Email: [e-mail] www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Vận chuyển Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác. Bosch Power Tools 1 609 92A 8GP | (01.06.2023)84 | Tiếng Việt Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng. Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia. Sự thải bỏ Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình! Pin/ắc quy: Li-Ion: Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang83). 1 609 92A 8GP | (01.06.2023) Bosch Power Toolsيبرع | 85
