PANDUAN PENGGUNA GHO 185-LI Professional BOSCH

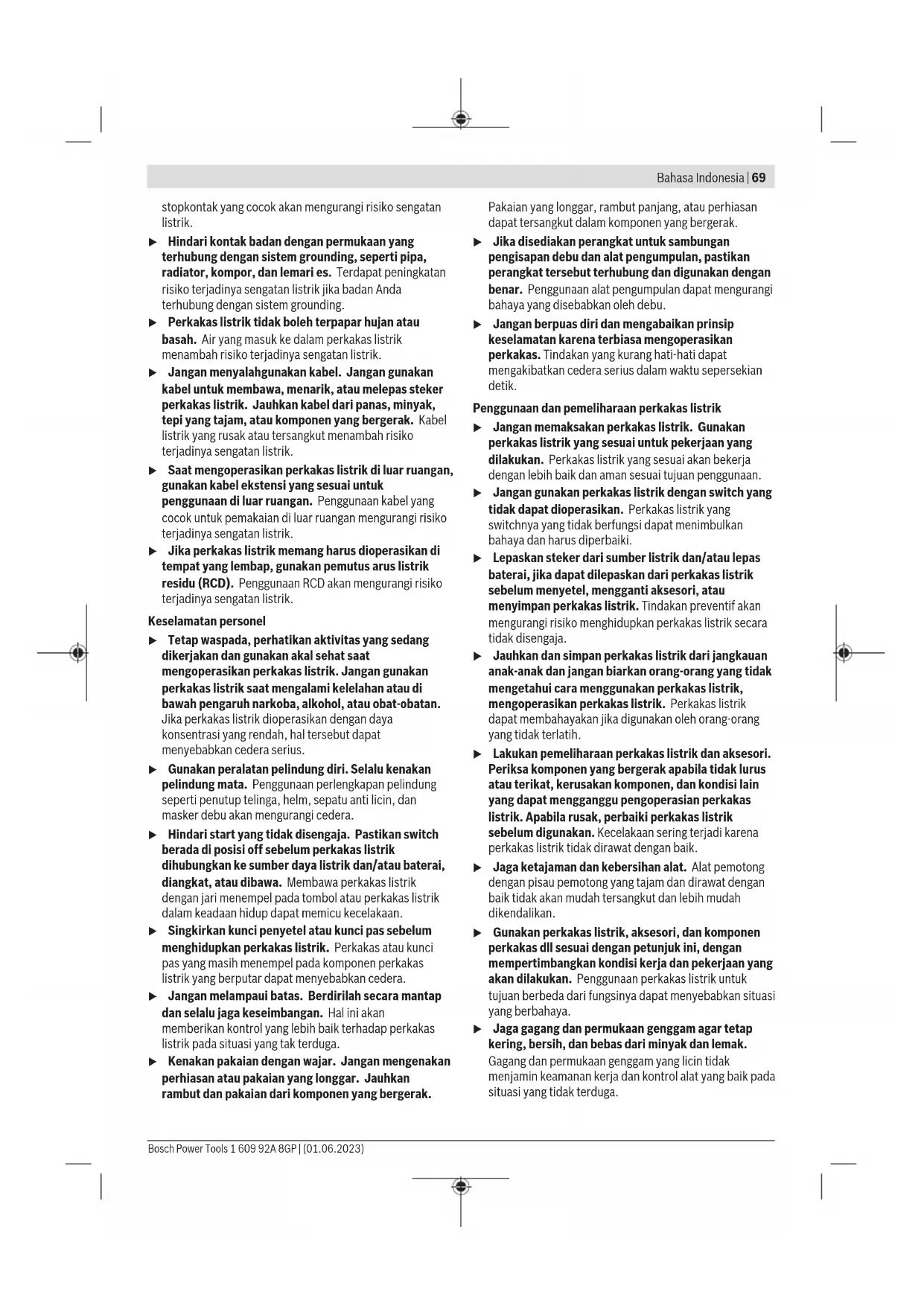

แบตเตอรี่แพ็ค/แบตเตอรี่: ลิเธียม ไอออน: กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า68) Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan 1 609 92A 8GP | (01.06.2023) Bosch Power ToolsBahasa Indonesia | 69 stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Bosch Power Tools 1 609 92A 8GP | (01.06.2023)70 | Bahasa Indonesia Penggunaan dan pemeliharaan perkakas baterai u Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. u Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. u Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. u Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. u Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera. u Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. u Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. u Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi. Petunjuk keselamatan untuk mesin ketam u Tunggu hingga pemotong berhenti sebelum meletakkan alat. Pemotong yang berputar dan terbuka dapat mengunci pada permukaan dan dapat menyebabkan kehilangan kendali serta cedera serius. u Gunakan penjepit atau cara lain yang praktis untuk mengamankan dan menopang benda kerja pada permukaan yang stabil. Benda kerja dapat goyah atau kehilangan kendali jika dipegang dengan tangan atau ditahan dengan tubuh Anda. u Hidupkan terlebih dahulu perkakas listrik, kemudian perkakas listrik didekatkan pada benda kerja. Jika tidak, terdapat bahaya sentakan jika alat kerja tersangkut dalam benda yang dikerjakan. u Jangan memegang chip ejector. Anda dapat mengalami cedera akibat komponen yang berputar. u Jangan pernah mengetam pada benda logam, paku, atau sekrup. Mata ketam dan as mata ketam dapat rusak dan mengakibatkan getaran yang kuat. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang- barang menjadi rusak. u Saat bekerja, selalu pegang alat ketam sedemikian rupa agar pelat dasar terletak rata pada benda kerja. Jika tidak, mesin ketam dapat oleng dan mengakibatkan cedera. u Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. u Jangan membuka baterai. Ada bahaya terjadinya korsleting. u Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. u Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan. Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting. u Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk mengetam bahan kayu seperti misalnya balok dan papan pada permukaan yang 1 609 92A 8GP | (01.06.2023) Bosch Power ToolsBahasa Indonesia | 71 stabil. Perkakas listrik ini juga cocok untuk membuang pinggiran yang tajam dan untuk mengetam bertingkat. Ilustrasi komponen Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis. (1) Skala kedalaman pengetaman (2) Kenop putar untuk pengaturan kedalaman pengetaman (permukaan genggam berisolator) (3) Ejektor serbuk (opsional: kanan/kiri) (4) Kunci pengaman untuk tombol on/off (5) Tombol on/off (6) Baterai

(24) Mistar sejajar (25) Skala untuk lebar potongan (26) Mur pengunci untuk pengaturan lebar potongan (27) Sekrup pengencang untuk mistar sejajar (28) Slang pengisap (diameter35mm)

Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat ditemukan dalam program aksesori kami. Data teknis Mesin ketam GHO 185-LI Nomor barang 3 601 EB5 0.. Tegangan nominal V 18 Kecepatan idle

kg 2,6–3,7 Suhu sekitar yang direkomendasikan saat pengisian daya °C 0…+35 Suhu sekitar yang diizinkan saat pengoperasian

dan saat penyimpanan °C –20…+50 Baterai yang direkomendasikan GBA 18V… ProCORE 18V… Perangkat pengisi daya yang direkomendasikan GAL 18… GAX 18… GAL 36…

Diukur pada suhu 20−25°C dengan bateraiGBA 18V 4.0Ah. B) tergantung pada baterai yang digunakan C) daya terbatas pada suhu <0°C Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan serta penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac. Baterai Bosch menjual perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan. Mengisi daya baterai u Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda. Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali. Memasang baterai Masukkan baterai yang telah terisi daya ke dalam dudukan baterai hingga baterai terkunci. Bosch Power Tools 1 609 92A 8GP | (01.06.2023)72 | Bahasa Indonesia Melepas baterai Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Bateraimemiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas bateraiditekan secara tidak sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya menggunakan pegas. Indikator level pengisian daya baterai pada baterai Catatan: Tidak semua jenis baterai memiliki indikator level pengisian daya. LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti. Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas. Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti. Tipe baterai GBA 18V... LED Kapasitas Lampu permanen hijau 3× 60–100% Lampu permanen hijau 2× 30–60% Lampu permanen hijau 1× 5–30% Lampu berkedip hijau 1× 0–5% Tipe baterai ProCORE18V... LED Kapasitas Lampu permanen hijau 5× 80–100% Lampu permanen hijau 4× 60–80% Lampu permanen hijau 3× 40–60% Lampu permanen hijau 2× 20–40% Lampu permanen hijau 1× 5–20% Lampu berkedip hijau 1× 0–5% Indikator level pengisian daya baterai pada perkakas listrik Saat perkakas listrik dihidupkan, indikator level pengisian daya baterai pada perkakas listrik menandakan kapasitas baterai yang tersisa atau muatan berlebih. LED Kapasitas Lampu permanen hijau 3× 60–100% LED Kapasitas Lampu permanen hijau 2× 30–60% Lampu permanen hijau 1× 5–30% Lampu berkedip hijau 1× 0–5% LED Arti Lampu berkedip

Perlindungan muatan berlebih telah terpicu Lampu berkedip pada LED tengah Suhu baterai di luar rentang suhu pengoperasian dan/atau pelindung suhu perkakas listrik telah terpicu Petunjuk untuk penanganan baterai yang optimal Lindungilah baterai dari kelembapan dan air. Simpan baterai hanya pada rentang suhu antara –20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas. Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala. Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti. Perhatikan petunjuk untuk membuang. Cara memasang u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Memilih mata ketam Perkakas listrik bisa dilengkapi dengan berbagai jenis mata ketam. Dengan memasang adaptor (37) (aksesori), perkakas listrik mata ketam baja cepat HSS (18) dapat diubah ke HM/TC (23). Jika mengganti mata ketam, gantilah selalu kedua mata ketam pada waktu yang sama karena jika tidak, bobot menjadi tidak seimbang dan menyebabkan vibrasi yang bisa memperpendek masa pakai perkakas listrik. Mengganti mata ketam baja cepat HSS u Peringatan saat mengganti mata ketam baja cepat. Jangan menyentuh mata ketam pada mata pisaunya. Anda bisa terluka karena terkena pada mata pisau yang tajam. Melepaskan mata ketam (lihat gambar A–C) – Untuk mengganti mata ketam, putar kepala mata ketam (16) hingga rahang penjepit (15) berada sejajar dengan tapak ketam (11). 1 609 92A 8GP | (01.06.2023) Bosch Power ToolsBahasa Indonesia | 73 – Kendurkan 3 sekrup pengencangan (14) menggunakan kunci soket gagang T (13), lalu lepaskan rahang penjepit (15). – Keluarkan penahan (19) bersama dengan mata ketam (18) dari kepala mata ketam (16) atau alur pemandu (17). – Putar kepala mata ketam sebesar 180° dan lepaskan mata ketam kedua. Catatan: Sebelum mengganti atau mengasah mata ketam, lepaskan penahan (19) dengan mengendurkan sekrup pengencang (20). Mengasah mata ketam HSS (lihat gambar D) Dengan menggunakan alat pengasah (21) (aksesori) dan batu asahan standar, mata ketam HSS yang tumpul atau aus dapat diasah agar menjadi tajam. Masukkan kedua mata ketam ke dalam alat pengasah dan kencangkan dengan baut kupu-kupu. Pastikan kedua mata ketam masuk hingga maksimal. Gerak-gerakkan kedua mata ketam yang dipasangkan dalam alat bantu untuk mengasah secara teratur dan dengan tekanan yang ringan di atas batu asahan. Catatan: Mata ketam boleh ditajamkan maksimal 6mm pada lebar minimal 23mm. Setelah itu kedua mata ketam harus diganti. Memasang mata ketam (lihat gambar E–F) Sebelum memasang kembali mata ketam yang baru atau yang telah diasah, bersihkan kepala mata ketam (16) dan mata ketam (18) serta penahan (19) jika perlu. Bersihkan mata ketam yang sangat kotor dan bergetah dengan spiritus atau minyak tanah. Catatan: Mata ketam yang baru atau yang telah diasah harus selalu disesuaikan ke pengaturan ketinggian yang tepat sebelum dipasang. Alat bantu (mistar) (22) (aksesori) digunakan untuk mengatur ketinggian mata ketam. Letakkan mata ketam (18) dan penahan (19) pada alat bantu (mistar). Pastikan penahan (19) terpasang pada baut yang tersedia. Tekan mata ketam (18) ke mistar dan kencangkan penahan (19) pada posisi tersebut dengan sekrup pengencang (20). Dengan demikian, penyesuaian ketinggian yang tepat tercapai secara otomatis. Mata ketam harus dipasang dan disejajarkan di tengah tapak ketam (11). Kemudian kencangkan 3 sekrup pengencangan (14) menggunakan kunci soket gagang T (13). Untuk itu, patuhi urutan pengencangan yang tercantum (①②③) pada rahang penjepit (15). Catatan: Sebelum memulai menggunakan, periksa kekencangan baut (14). Putar kepala mata ketam (16) menggunakan tangan dan pastikan mata ketam bergerak lurus. Mengganti mata ketam baja HM/TC u Peringatan saat mengganti mata ketam baja cepat. Jangan menyentuh mata ketam pada mata pisaunya. Anda bisa terluka karena terkena pada mata pisau yang tajam. Gunakan mata ketam HM/TCBosch asli. Mata ketam yang terbuat dari karbida (HM/TC) mempunyai 2 mata pisau dan dapat dibolak-balik. Jika kedua ujung mata pisau tumpul, mata ketam (23) harus diganti. Mata ketam HM/TC tidak boleh diasah. Melepaskan mata ketam (lihat gambar G–H) – Saat membalikkan atau mengganti mata ketam, putar kepala mata ketam (16) hingga rahang penjepit (15) berada sejajar dengan tapak ketam (11). – Kendurkan ketiga baut pengencang (14) menggunakan kunci torx (13) sebanyak 1–2 putaran. Rahang penjepit (15) tidak boleh dilepas. – Putar sedikit kepala mata ketam lalu geser keluar mata ketam (23) menggunakan serpihan kayu dari kepala mata ketam (16). – Putar kepala mata ketam sebesar 180° dan lepaskan mata ketam kedua. Memasang mata ketam (lihat gambar I–J) Alur pemandu dari mata ketam menjamin penyetelan ketinggian yang selalu rata saat mata ketam diganti atau dibalik. Jika perlu, bersihkan dudukan mata ketam di dalam kepala mata ketam (16) dan mata ketam (23). Perhatikan saat memasang mata ketam, posisi mata ketam berada di dalam pemandu kepala mata ketam (16). Mata ketam harus dipasang dan posisinya berada di tengah tapak ketam (11). Kemudian kencangkan ketiga baut pengencang (14) menggunakan kunci torx (13). Patuhi urutan pengencangan yang tercantum (①②③) pada rahang penjepit (15). Catatan: Sebelum memulai menggunakan, periksa kekencangan baut (14). Putar kepala mata ketam (16) menggunakan tangan dan pastikan mata ketam bergerak lurus. Penggunaan peralatan untuk mengganti mata ketam Mengganti mata ketam HSS dengan HM/TC Dengan adaptor HM/TC, mesin ketam yang dilengkapi dengan mata ketam HSS dapat diubah ke HM/TC. – Kendurkan 3 baut pengencang (14) menggunakan kunci torx (13) lalu lepaskan rahang penjepit (15). – Geser keluar penahan (19) bersama dengan mata ketam (18) dari kepala mata ketam (16) atau alur ganjalan (17). – Lepaskan sekrup (20). – Pasang penahan (19) dan adaptor (37) ke dalam alat bantu (mistar) (22). Penahan (19) harus terpasang kencang pada alat bantu (mistar) ke dalam lekuk (lihat gambar S). – Dorong mata ketam HM/TC (23) ke dalam adaptor (37). Bar pada adaptor (37) harus dikunci ke dalam lekuk pada mata ketam HM/TC (lihat gambar S). Bosch Power Tools 1 609 92A 8GP | (01.06.2023)74 | Bahasa Indonesia – Kencangkan sekrup (20). – Pasang penahan (19) bersama dengan adaptor (37) dan mata ketam (18) ke dalam kepala mata ketam (16) atau alur ganjalan (17). – Letakkan rahang penjepit (15) dan putar baut pengencang (14) namun jangan terlalu kencang. – Mata ketam harus dipasang dan posisinya berada di tengah tapak ketam (11). Kemudian kencangkan ketiga baut pengencang (14) menggunakan kunci torx (13). Ikuti urutan pengencangan yang tercantum (①②③) pada rahang penjepit (15). Mengganti mata ketam HM/TC dengan mata ketam HSS Mesin ketam yang dilengkapi mata ketam HM/TC dapat diubah menjadi mata ketam HSS. – Kendurkan 3 baut pengencang (14) menggunakan kunci torx (13) lalu lepaskan rahang penjepit (15). – Geser keluar penahan (19) bersama dengan mata ketam (18) atau adaptor HM/TC (37) dari kepala mata ketam (16). – Lepaskan sekrup (20). – Pasang mata ketam HSS yang telah dipasang bersama (lihat „Memasang mata ketam (lihat gambar E–F)“, Halaman73) dan atur posisinya di tengah tapak ketam (11). – Letakkan rahang penjepit (15) lalu kencangkan ketiga baut pengencang (14) menggunakan kunci torx (13). Ikuti urutan pengencangan yang tercantum (①②③) pada rahang penjepit (15). Pengisap debu/serbuk gergaji Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat kerja. – Dianjurkan untuk memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Bersihkan ejektor serbuk(3) secara berkala. Gunakan alat yang sesuai untuk membersihkan ejektor serbuk yang tersumbat, misalnya serpihan kayu, udara bertekanan, dll. u Jangan memegang chip ejector. Anda dapat mengalami cedera akibat komponen yang berputar. Untuk menjamin pengisapan yang optimal, gunakan selalu sarana pengisapan lain atau kantung debu/serbuk. Ekstraksi debu eksternal (lihatgambarN) Slang pengisap (diameter35mm) (28) (aksesori) dapat dipasang ke ejektor serbuk pada kedua sisi. Hubungkan slang pengisap(28) dengan pengisap debu (aksesori). Ikhtisar mengenai sambungan pada pengisap debu yang berbeda dapat ditemukan pada bagian akhir panduan ini. Pengisap debu harus cocok untuk bahan yang dikerjakan. Gunakan mesin pengisap khusus saat melakukan pengisapan debu kering atau debu yang dapat membahayakan kesehatan serta memicu kanker. Ekstraksi otomatis (lihatgambarN) Kantung debu/serbuk (aksesori) (29) dapat disambungkan saat melakukan pengerjaan ringan. Sambungkan nozel pengisap debu ke dalam ejektor serbuk (3). Kosongkan kantung debu/serbuk (29) secara berkala agar pengumpulan debu tetap terjaga optimal. Arah ejektor serbuk yang dapat dipilih Dengan menggunakan tuas (10), ejektor serbuk(3) dapat disetel arahnya ke kiri atau ke kanan. Tekan selalu tuas untuk menyetel (10) ke posisi maksimal hingga mengunci. Arah ejektor serbuk yang dipilih akan ditampilkan dengan simbol tanda panah pada tuas (10). Penggunaan Cara penggunaan Mengatur kedalaman pengetaman Melalui kenop putar (2), kedalaman pengetaman dapat diatur sedalam0–2,6mm dengan skala kedalaman pengetaman (1) (pembagian skala=0,1 mm). Menyalakan/mematikan u Pastikan bahwa Anda dapat mengoperasikan tombol untuk menghidupkan dan mematikan tanpa perlu melepaskan handle. Untuk pengoperasian perkakas listrik, tekan switch pengaman (4) terlebih dulu, kemudian tekan dan tahan tombol on/off (5). Untuk mematikan perkakas listrik, lepaskan tombol on/off (5). Catatan: Demi alasan keamanan, tombol on/off (5) tidak dapat dikunci, melainkan tombol harus selalu ditekan selama perkakas dioperasikan. Petunjuk pengoperasian u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera 1 609 92A 8GP | (01.06.2023) Bosch Power ToolsBahasa Indonesia | 75 apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Kaki sandaran (lihat gambar O) Kaki sandaran (32) memungkinkan perkakas listrik dihentikan langsung setelah proses pengerjaan selesai tanpa menimbulkan bahaya kerusakan benda kerja atau mata ketam. Selama proses pengerjaan, kaki sandaran (32) digerakkan ke atas dan bagian belakang tapak ketam (11) akan terlepas. Catatan: Kaki sandaran (32) tidak boleh dilepas. Mengetam (lihat gambarO) Atur ketebalan pengetaman yang diinginkan dan atur posisi perkakas listrik dengan bagian depan tapak ketam (11) berada di permukaan benda kerja. u Hidupkan terlebih dahulu perkakas listrik, kemudian perkakas listrik didekatkan pada benda kerja. Jika tidak, terdapat bahaya sentakan jika alat kerja tersangkut dalam benda yang dikerjakan. Hidupkan perkakas listrik dan dorongkan perkakas listrik dengan tekanan yang sama pada permukaan yang dikerjakan. Untuk mencapai hasil kerja permukaan yang bagus, dorong perkakas listrik dengan tekanan yang ringan dan bebankan tekanan ke bagian tengah dari tapak ketam. Jika mengerjakan bahan-bahan yang keras, misalnya kayu keras, serta jika memanfaatkan kelebaran mengetam maksimal, setel ketebalan pengetaman yang kecil dan jika perlu, kurangi tekanan mendorong. Tekanan yang terlalu kuat mengurangi mutu permukaan yang dihasilkan dan saluran serbuk bisa tersumbat. Hanya dengan mata ketam yang tajam diperoleh hasil kerja yang bagus sehingga memelihara daya tahan perkakas listrik. Sandaran kaki (32) yang terintegrasi memungkinkan proses mengetam berlanjut setelah terhenti di area-area tertentu pada benda kerja: – Letakkan perkakas listrik dengan kaki sandaran dibalikkan ke bawah pada benda yang dikerjakan di mana pengetaman akan dilanjutkan. – Hidupkan perkakas listrik. – Gunakan pegangan untuk mendorong pada bagian depan tapak ketam dan dorong perkakas listrik perlahan ke depan (➊). Hal ini akan menggerakkan sandaran kaki (➋) ke atas sehingga bagian belakang tapak ketam akan kembali berada di permukaan benda kerja. – Jalankan perkakas listrik dengan tekanan yang stabil pada permukaan atas benda yang dikerjakan (➌). Melakukan chamfering pada sisi tepi (lihat gambar P) Baut V yang terdapat pada bagian depan tapak ketam memungkinkan proses chamfering pada tepi benda kerja menjadi lebih mudah dan cepat. Gunakan baut V yang sesuai dengan lebar kemiringan yang diinginkan. Letakkan mesin ketam dengan baut V ke tepi benda kerja dan jalankan mesin ke sepanjang pinggiran tersebut. Baut yang digunakan Dimensi a (mm) Tidak ada 0–2,5 Kecil 1,5–4,0 Sedang 2,0–4,5 Besar 3,0–5,5 Mengetam dengan mistar sejajar (lihat gambar K–M) Pasang mistar sejajar (24) menggunakan sekrup pengencang (27) pada perkakas listrik. Menyesuaikan penggunaannya, pasang penahan kedalaman ketam (31) menggunakan sekrup pengencang (30) pada perkakas listrik. Kendurkan mur pengunci (26) dan atur lebar potongan yang diinginkan pada skala (25). Kencangkan kembali mur pengunci (26). Atur kedalaman potongan yang diinginkan menggunakan penahan kedalaman ketam (31). Lakukan pekerjaan mengetam beberapa kali hingga kedalaman potongan yang diinginkan tercapai. Dorong mesin ketam sambil ditekan dari samping. Perawatan dan servis Perawatan dan pembersihan u Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Pastikan sandaran kaki (32) bekerja secara leluasa dan bersihkan dengan rutin. Jika karbon dinamo habis, perkakas listrik akan berhenti sendiri. Perkakas listrik harus dikirimkan ke layanan pelanggan untuk perawatan, alamat dapat dilihat pada bab "Layanan pelanggan dan konsultasi penggunaan“. Mengganti tali ban penggerak (lihat gambar Q–R) Kendurkan sekrup (8) dan lepaskan pelindung tali ban (9). Lepaskan tali ban penggerak (33) yang sudah usang. Sebelum memasang tali ban penggerak (33) yang baru, bersihkan kedua roda penggerak (34) dan (35). Pasang terlebih dulu tali penggerak ban (33) yang baru ke roda tali kecil (35) dan tekan tali penggerak ban (33) ke roda tali yang besar (34) dengan cara diputar menggunakan tangan. Pastikan tali penggerak ban (33) bergerak tepat di dalam alur roda penggerak (34) atau (35). Pasang pelindung tali ban (9) dan kencangkan sekrup (8). Bosch Power Tools 1 609 92A 8GP | (01.06.2023)76 | Tiếng Việt Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Indonesia Arkadia Green Park Tower G – 7thfloor Jl. Let. Jend. TB. Simatupang Kav.88 Jakarta 12520 Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Transpor Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman. Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan- peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda. Cara membuang Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan. Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga! Baterai: Li-ion: Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman76). Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
