| ประเภทสินค้า | กบไร้สาย |
| ยี่ห้อ | Bosch |
| รุ่น | GHO 185-LI Professional |
| หมวดหมู่ | กบ |
| แรงดันไฟฟ้าที่กำหนด | 18 V |
| ความเร็วรอบขณะไม่มีโหลด | 14,000 รอบ/นาที |
| ความลึกในการไส | 0 - 2.6 มม. (ปรับต่อเนื่อง) |
| ความลึกของการเจาะร่อง | 0 - 9 มม. |
| ความกว้างในการไสสูงสุด | 82 มม. |
| น้ำหนัก (ตาม EPTA) | 2.6 - 3.7 กก. (ขึ้นอยู่กับแบตเตอรี่) |
| ประเภทแบตเตอรี่ | ลิเธียม-ไอออน (GBA 18V... / ProCORE18V...) |
| เครื่องชาร์จที่เข้ากันได้ | GAL 18..., GAX 18..., GAL 36... |
| อุณหภูมิการใช้งาน | -20 °C ถึง +50 °C |
| อุณหภูมิการชาร์จ | 0 °C ถึง +35 °C |
| ระดับความดันเสียง | 91 dB(A) |
| ระดับกำลังเสียง | 99 dB(A) |
| การสั่นสะเทือน (ค่ารวม) | 3.5 m/s² |
| ฟังก์ชันหลัก | การไส, การทำมุม, การเจาะร่อง, การดีดเศษปรับได้ (ซ้าย/ขวา), แผ่นรองพัก |
| ประเภทใบมีด | HSS (ลับคมได้) และคาร์ไบด์ HM/TC (กลับด้านได้) |
| อุปกรณ์เสริมที่รวม | ประแจทอร์กซ์, ใบมีด HSS, ตัวกั้นขนาน, ตัวกั้นความลึกของร่อง |
| การบำรุงรักษาและทำความสะอาด | ทำความสะอาดช่องระบายอากาศ, แผ่นรองพักเคลื่อนที่ได้, สามารถเปลี่ยนสายพานขับได้ |
| ความปลอดภัย | หยุดอัตโนมัติเมื่อโอเวอร์โหลด, ป้องกันความร้อนเกิน, ล็อคแบตเตอรี่สองชั้น |
| ชิ้นส่วนอะไหล่และความสามารถในการซ่อมแซม | บริการหลังการขายของบ๊อช, อะไหล่มีจำหน่ายที่ www.bosch-pt.com |
คำถามที่พบบ่อย - GHO 185-LI Professional BOSCH
คำถามของผู้ใช้เกี่ยวกับ GHO 185-LI Professional BOSCH
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ เครื่องไสไม้ ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ GHO 185-LI Professional - BOSCH และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ GHO 185-LI Professional ของแบรนด์ BOSCH.
คู่มือผู้ใช้ GHO 185-LI Professional BOSCH
th หนังสื่อคุ้นการใช้งานฉบับ
[Unreadable]

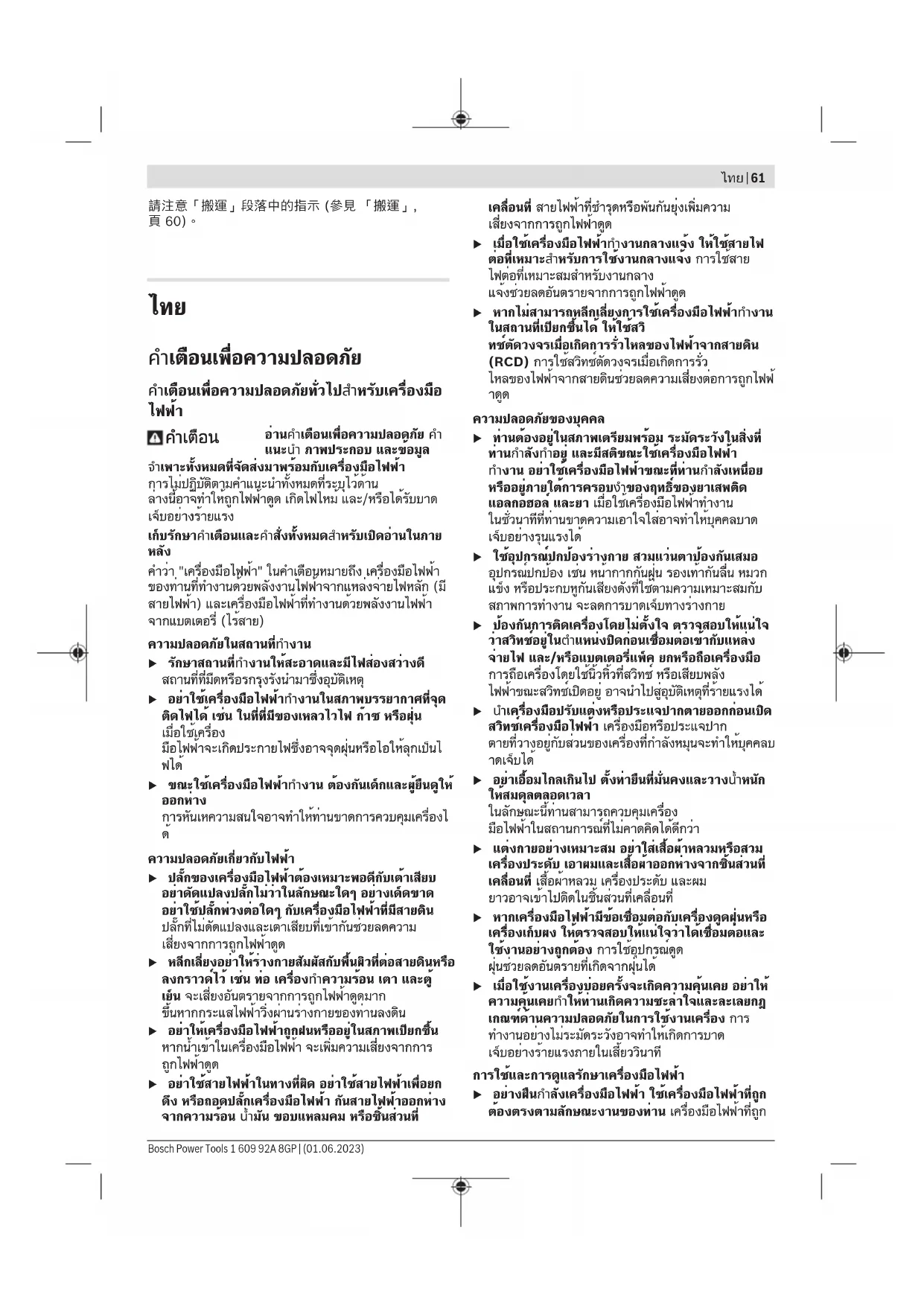

คำเตือนเพื่อความปลอดภัย
คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า
คำเตือน
อ่านคำเตือนเพื่อความปลอดภัย คำ แนะน้ำ ภาพประกอบ และข้อมูล
จําเพาะหั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติดวมค่าแนะนําทั้งหมดที่ระบุไว้ต้าน ลางนี้อาจทําไหลูกไฟฟ้าตุด เกิดไฟไหม และ/หรือได้รับบาด เจ็บอย่างรายแรง
เก็บรักษาคำเตือนและคำสั่งหั้งหมดสำหรับเปิดอ่านในภาย หลัง
ค่าว่า, "เครื่องมือไฟฟ้า" ในค่าเดือนหมายถึง. เครื่องมือไฟฟ้าของทานที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)
ความปลอดภัยในสถานที่ทำงาน
▶ รักษาสถานที่ทำงาน finestสะอาดและมีไฟส่องสว่างดี
สถานที่หมดหรือกรุงรังน้ำมาซึ่งอุบัตเหตุ
▶ อาไขเครื่องมือไฟฟ้ากํางานในสภาพบรรยายกาศที่จุด
ติดไฟได้ เช่น ในที่มีของเหลวไวไฟ ก้าช หรือผุ่น
เมื่อใช้ค่คร้อง
มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดผุ่นหรือไอไหลลูกเป็นไ
ฟได้
▶ ขณะใช้เครื่องมือไฟฟ้ากํางาน ต้องกันเด็กและผู้ยืนดูให้ออกหาง
การหันเหความสนใจอาจทําให้ท่านขาดการควบคุมเครื่องได้
ความปลอดภัยเกี่ยวกับไฟฟ้า
▶ ปลักของเครื่องมือไฟฟ้าต้องเหมาะสมพอศึกับเด้าเสียบอย่าตัดแปลงปลักไม่ว่าในลักษณะใดๆ อย่างเด็ดขาดอย่าใช้ปลักพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดินปลักที่ไม่ตัดแปลงและเดาเสียบที่เขากันช่วยลดความเสียงจากการลูกไฟฟ้าดูด
หลีกเสี่ยง inh่ว่าไหว่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือ
ลงกราวด์ไว เช่น ท่อ เครื่องก้าความร้อน เตา และตุ
เย็น จะเสี่ยงอันตรายจากการลูกไฟฟ้าตุดมาก
ขึ้นหากกระแสไฟฟ้าวิ่งผ่านรางกายของทานลงดิน
▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกซึ้น
หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ
ถูกไฟฟ้าดด
▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก
ดึง หรือ Connectivity Collar Commercial Automation for the Company, ทันสุดการต่อร้อยละ น้ํามัน แบบแหลมคุม หรือขั้นส่วนที่
เคลื่อนที่ สายไฟฟ้าที่ขํารุดหรือพันกันยุ่งเพิ่มความ เสี่ยงจากการลูกไฟฟ้าดูด
▶ เมื่อใชเครื่องมือไฟฟ้ากู้งานกลางแจ้ง ให้ใชสายไฟ
ตอบที่เหมาะสมลําหรับการใชงานกลางแจ้ง การใชสาย
ไฟตอบที่เหมาะสมลําหรับงานกลาง
แจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด
▶ หากไม่สามารถหลีกเสี่ยงการใช้เครื่องมือไฟฟ้ากางาน
ในสถานที่เปียกซึ้นได้ ให้ใชสวิ
หช์ตัวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน
(RCD) การใช้สวิทช์ตัวงจรเมื่อเกิดการรั่ว
ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการลูกไฟฟ้า
าดูด
ความปลอดภัยของบุคคล
▶ ท่านตองอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ ท่านกําลังกําอยู่ และมีสดิขณะใช้เครื่องมือไฟฟ้า กํางาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกําลังเหนื่อย หรืออยู่ภายในได้การครอบบู้ของฤทธิ์ของยาเสพติด 和eltอกฮอล และยา เมื่อใช้เครื่องมือไฟฟ้าทํางาน ในชั่วนาที่ที่ท่านขาดความเอาใจใส่อาจทําให้บุคคลบาด เจ็บอย่างรุนแรงใด
ใช้อุปกรณ์ปกป้องร่างกาย รวมแ่วนตาบ้องกันเสมอ
อุปกรณ์ปกป้อง เช่น หนากากกันสุ่น รองเทากันสิ้น หมวก
แข็ง หรือประดับหุกันเสียงตัวที่ใชตามความเหมาะสมกับ
สภาพการทํางาน จะลดการบาดเจ็บทางร่างกาย
▶ บ้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ ว่าสวิทยอยู่ในCe่าแหน่งปิดคอนเชื่อมตอบเข้ากับแหลง จ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้น้วัฒว์ที่สวิทย์ หรือเสียบพลัง ไฟฟ้าขณะสวิทย์เปิดอยู่ อาจนําไปลู้อุบดิเหตุที่ร้ายแรงใด
▶ นําเครื่องมือปรับแต่งหรือประจงปากตายออกก่อนเบิด
สวิทชเครื่องมือไฟฟ้า เครื่องมือหรือประจงปาก
ตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบ
าดเจ็บได้
อยู่าเอ็อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ําหนัก
ไหมตุลตลอดเวลา
ในลักษณะนี้ท่านสามารถควบคุมเครื่อง
มือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า
▶ แต่งกายอย่างเหมาะสม อย่าใส่เลื่อผ้าหลวงหรือส่วน
เครื่องประดับ เอาผมและเลื่อผ้าออกหางจากขินส่วนที่
เคลื่อนที่ เลื่อผ้าหลวง เครื่องประดับ และผม
ยาวอาจเขาไปติดในขินส่วนที่เคลื่อนที่
▶ หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องดูดผุ่นหรือเครื่องเก็บ-spง ในตรวจสอบไหนแน่ใจว่าใดเชื่อมต่อและใช้งานอย่างลูกต้อง การใช้อปกรณ์ดูด ผุ่นช่วยลดอันตรายที่เกิดจากผุ่นใด
▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย Methas ความคุ้นเคยกําไหทานเกิดความชะลาใจและละเลยกรู เกมพตานความปลอดภัยในการใช้งานเครื่อง การ ทํางานอย่างไม่ระมดระวังอาจทําไห้เกิดการบาด เจ็บอย่างรายแรงภายในเสี่ยวินาที
อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูก
ต้องตรงตามลักษณะงานของทาน เครื่องมือไฟฟ้าที่ถูก
การใช้และการดูแลรักษาเครื่องมือไฟฟ้า
62|ไทย
ต้องจะทำงานได้ดี
กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้
อย่าใช้เครื่องมือไฟฟ้าถ้าสวิทช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิ ทชใด เป็นเครื่อง มือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งข้อมแซม
▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บ เครื่องเขาที่ ต้องตอดปลี้กอกจากแหล่งจ่ายไฟ และ/ หรือถอดแบตเตอรี่แ Nepalคอกจากเครื่องมือไฟฟ้าหาก ถอดออกได้ มาตรการป้องกันเพื่อความปลอดภูยนัช่วยลดความ เสียงจากการติดเครื่องโดยไม่ได้ตั้งใจ
▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่ เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่ดุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อานคําแนะป่าเหล่านี้ใช่เครื่องเครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน
▶ บํารุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชินส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจสอบหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการก้างยุนของบุเครื่องมือไฟฟ้า หากยํารุด ตองส่งเครื่องมือไฟฟ้าไปซ่อมแซมคอนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ
รักษาเครื่องมือตัดให้ค้มและสะอาด หากบํารุงรักษาเครื่องมือที่มีชอบตัดแ Freedomคุมอย่างถูกต้อง จะสามารถตัดได้สิ้นไม่ติดขัดและความคุมได้ง่ายกว่า
ใช้เครื่องมือไฟฟ้า อยุกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคําแนะนําเหล่านี้ โดยคําหังอิง เงื่อนไขการกํางานและงานที่จะ falta การใช่เครื่อง มือไฟฟ้ากํางานที่ต่างไปจากวัตถุประสงค์การ ใช้งานของเครื่อง อาจนําไปสู่สถานการณ์ที่เป็นอันตรายได้
▶ ตูแลตามจับและพื้นผิวจับไหนแทง สุระลาด และปราศจาก ครบน้ํามันและจาระบี ตามจับและพื้นผิว จับที่สื่นกําเหทยิบจับใดไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด
การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอรี่
▶ ซาร์ไฟใหม่ด้วยเครื่องซาร์จที่บริษัทผู้ผลิตระบุไว้ เห่านั้น
เครื่องชาร์จที่เหมาะสมำหรับชาร์จแบตเตอรี่แพ็คประเภทหนึ่ง หุกนุ่ำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟใหม่ได้
ใช้เครื่องมือไฟฟ้าเจพาะกับแบตเตอรี่แพ็คที่กำหนดไว้ เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการเกิดไฟ ใหม่หรือบาดเจ็บ
▶ เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ว่างวัตถุที่เป็นโลหะอื่นๆ เช่น คลิปหนีบกระดาษ เทียรยญ กุญแจ ตะปุสรุ หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อมต่อชั่วหนึ่งไปยังอีกซ้าหนึ่งได้ การลู้ดวงจรของขั่วแบตเตอรี่อาจกำให้เกิดการใหม่หรือไฟลูกใด
▶ หากใช้แบตเตอรี่อย่างอาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดย
บังเอิญ ให้ไข้บําล้าง หากของเหลวเข้าตา ให้อความ ช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจเก่าให้เกิดอาการ คันหรือแสนผิวนหั้งใด
อย่าใช้แบตเตอรี่ยน้ําแหนดหรือเครื่องมือที่ยํารุดหรือ ตัดแปลง
แบตเตอรี่ยุ่ารุดหรือตัดแปลงอาจแสดงอาการที่ไม่สามารถ
极大地ได้ ล่งผลให้เกิดไฟใหม่ ระเบิด หรือความ
เสี่ยงต่อการได้รับบาดเจ็บ
▶ อย่าให้แบตเตอรี่แพ็คหรือเครื่องมือสัมผัสไฟหรืออุณหภูมิที่สูงเกินไป หากสัมผัสไฟหรืออุณหภูมิที่สูงกว่า 130 °C อาจก้าให้เกิดการระเบ็ดได้
▶ ปฏิบัติตามคําแนะบําเกี่ยวกับการซาร์จหั้งหมด และ
ต้องไม่ชาร์จแบตเตอรี่แพ็คหรือเครื่องมือ
นอกช่วงอุณหภูมิที่กําหนดในคําแนะบํา การ
ซาร์จแบตเตอรี่อย่างไม่ลูกวิธีหรือนอกช่วงอุณหภูมิที่กําหน
ด อาจกําให้แบตเตอรี่เสียหายและเพิ่มความเสียงต่อการ
เกิดไฟไหม
การบริการ
▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้尤其是หลื่อเหมือน กันเทาหนี้ ในลักษณะนี้ทานจะแน่นใจ|^่าเครื่อง มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย
▶ อย่าบํารงรักษาแบตเตอรี่แพ็คที่ะํารดอย่างเด็ดขาด ต้องส่งใหญ่บริษัทผู้ผลิตหรือศูนย์บริการที่ได้ รับอนุญาตกําการบํารุงรักษาแบตเตอรี่แพ็คเท่านั้น
คำเตือนเพื่อความปลอดภัยสำหรับกายใสไม้
▶ ต้องรอให้ใบตัดหยุดนิ่งอยู่กับที่ก่อนวางเครื่องลงบน พื้น ใบตัดที่Flow奥林匹克และที่หมุนอย่าจุบเข้ากับพื้นผิว ชิ่งอาจทำให้สัญเสียการควบคุมและได้รับบาดเจ็บสาหัส
ใช้เครื่องหนับหรือวิธีอื่นที่ใดผลเพื่อยัดและหนุนชิ้นงาน กับแทนี่มั่นคง การใช้มือจับขั้นงานหรือยันไว้กับร่างกาย จะไม่นัคง และอาจทำไหล้สอยเสียการควบคุม
จับเครื่องมือไฟฟ้าเข้าหาชิ้นงานเมื่อเครื่องเปิดสวิ ทชอยู่เท่านั้น มิจะนั้นอาจได้รับอันตรายจากการตี กลับหากเครื่องมือตัดติดข้ออยู่ในชั้นงาน
▶ อย่ายืนมือเข้าไปในช่องพ่นซึ้งบออก ท่านอาจได้รับบาด เจ็บจากขึ้นส่วนที่หมุนอยู่
▶ อย่าไสนวัสดุที่เป็นโลหะ ตะปู หรือสกร อย่างเด็ดขาด ใบตัดและเพลาใบตัดอาจเสียหายและกําไหล่นตัวมากยิ่ง ชิ้น
ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้าหรือท่อสาธารณูปโภค์ที่อาจช่อนอยู่ในบริเวณกํางานหรือติดต่อบริษัทสาธารณูปโภค์ในฟื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจกําให้เกิดไฟไหมหูเรื้อลูกไฟฟ้าดูด การกําให้ท่อนแก่ซเสียหุวยอาจกําให้เกิดระเบิด การเจาะเขาในทอน้ํา กําให้ทรัพยลินเสียหาย
▶ เมื่อกํางานต้องจับกบใสไม้ในลักษณะให้แผ่นฐานกบใสไม้วงหาบอย่างรามเรียบบนซิ้นงานเสมอ มิฉะนั่งกบใสไม้อาจติดขัดและทำให้ได้รับบาดเจ็บได้
▶ เมื่อแบตเตอรี่ยํารุดและบําไปใช้งานอย่างไม่ลูกต้องอาจมี interestsยอดยกมาได้ แบตเตอรี่อาจเผาไหมหรือระเบิดได้ให้สูดอากาศบริสุทธิ์และไปพบแพทย์ในกรณีเจ็บปวด interestsยอดยกมา ไหวะบบทายใจระคายเคือง
▶ อย่าเปิดแบตเตอรี่ อันตรายจากการลัดวงจร
วัตถุที่แหลมคม ต. ย. เช่น ตะปหรือไขควง หรือแรง
กระทําภายนอก อาจกําให้แบตเตอรี่เสียหายได้ สิ่งเหล่า
นื่อจากกําให้เกิดการุลตัวงจรภายในและแบตเตอรี่ใหม่ มี
ควัน ระเบ็ด หรือรอนเกินไป
ใช้แบตเตอรี่แพ็คเฉพาะ ในผลิตภัณฑ์ของผู้ผลิตเท่านั้น
ในลักษณะนี้ แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้
งานเกินกําลังชิ่งเป็นอันตราย
ปกป้องแบตเตอรี่จากความร้อน รวมหั้ง ต. ย. เช่น จากการลูกแสงแวดส่องต่อเนื่อง จากไฟ สิ่งสกปรก น้ํา และความชื่น อันตรายจากการ ระเบิดและการลัดวงจร
จับเครื่องมือไฟฟ้าให้แน่นด้วยมือทั้งสองข้างและตั้งท่า ยืนให้มั่นคงขณะกํางาน ทานจะสามารถนําทางเครื่องมือ ไฟฟ้าได้ปลอดภัยกว่าเมื่อจับเครื่องด้วยมือทั้งสองข้าง
รายละเอียดผลิตภัณฑ์และข้อมูล
จำเพราะ
อ่านค่าเตือนเพื่อความปลอดภัยและคํา แนะนําหั้งหมด การไม่ปฏิบัติตามคําเตือนและ คําสั่งอาจเป็นสาเหตุไทลูกไฟฟ้าตุด เกิดไฟไหม และ/หรือได้วับบาดเจ็บอย่างรายแรง
กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน
ประโยชน์การใช้งานของเครื่อง
เครื่องมือไฟฟ้านี้ใช้สําหรับสวัสดุที่เป็นไม่ที่มีการรองรับอย่าง แน่นหนา ต. ย. เช่น ไมด้านและไม่กระดาน เครื่องนี้ยังเหมาะสม่า สำหรับใส Labมุมและใสบังใบ
ส่วนประกอบที่แสดงในภาพ
ลำดับเลขของส่วนประกอบผลิตภัณฑอางถึงส่วนประกอบของ เครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ
(1) มาตราส่วนวัดความลึกในการใส
(2) ปุ่มหมุนปรับสำหรับปรับความลึกในการใส
(พื้นผิวจับทุมฉนวน)
(3) ช่องปล่อยขี้เลื่อย (เลือกด้านขวา/ต้านข้ายไต้)
(4) ตัวล้อคป้องกันการเปิดใช้งานสำหรับสวิตช์เปิด/ปิด
(5) สวิตซ์เปิด/ปิด
(6) แบบเตอร์
(7) แป้นปลดล้อคแบตเตอรี่a)
(8) สกรุษิตฝ่าครอบสายพาน
(9) ฟ่าครอบสายพาน
(10) คันโยกเลือกทิศทางการปล่อยขี้เลื่อย
(11) ฐานรองเครื่องใสไม้
(12) ร่องรูปตัว V
(13) ประแจปล้อกมือจับรูปตัว T/ประแจทอร์ค
(14) สกรุยีดกํามหนืบ
(15) กํามหนึ่ง
(16) ฐานใบมีด
(17) ร่องนำใบมีตใส
(18) ใบมีดใส HSS
(19) โครงยืดใบมีดใส HSS
(20) สกรุยิตโครงยืดใบมีดใส HSS
(21) อุปกรณ์ลับคมใบมีดใส HSS
(22) ฐานปรับใบมีตใส HSS
(23) ใบมีดใส HM/TC ^a)
(24) ตัวหยุดแนวขนาดาน
(25) มาตราส่วนวัดความกว้างของบังใบ
(26) น้อตล็อคปรับความกว้างของบังใบ
(27) สกรุษิตตัวหยุดแนวขนาดาน
(28) ทอดูด (∅ 35 มม.)a)
(29) ถุงเก็บผง/ชี้เลื่อย ^a)
(30) สกรุษิตตัวหยุดความลึกของบังใบ ^a)
(31) ตัวหยุดความลึกของบังใบ ^a)
(32) สันพัก
(33) สายพานขับเคลื่อน
(34) รอกสายพานขนาดใหญ่
(35) รอกสายพานขนาดเล็ก
(36) มือจับ (พื้นผิวจับทุมฉนวน)
(37) อะแคปเตอร์สำหรับเปลี่ยนใบมีดใส HSS เป็น TC ^a)
(38) ตัวแสดงสถานะการซาร์จแบตเตอรี่บนเครื่องมือไฟฟ้า
a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ
จัดส่งมาตวฐาน
กรุษ metadataดูอุปกรณประกอบทั้งหมดในรายการแสดงอุปกรณ์ประ
กอบของเรา
ข้อมูลทางเทคนิค
| เครื่องใสไม้ | GHO 185-LI | |
| หมายเลขสินค้า | 3 601 EB5 0.. | |
| แรงดันไฟฟิกัด | โวลท์ | 18 |
| == | ||
| ความเร็วรอบเดินเบา ^A) | นาที ^-1 | 14,000 |
| ความลึกในการใส | มม. 0-2.6 | |
| ความลึกของบังใบ | มม. 0-9 | |
| ความกว้างในการใสสูงสุด | มม. 82 | |
| น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014 ^B) | กก. 2.6-3.7 | |
| อุณหภูมิโดยรอบที่แนะนําเมื่อซารจ | °C 0 ... +35 | |
64|ไทย
| เครื่องใสไม้ | GHO 185-LI |
| อุณหภูมโดยรอบที่อนุญาตเมื่อใช้งาน ^® และเมื่อจัดเก็บ | °C -20 ... +50 |
| แบตเตอรี่ที่แนะนํา | GBA 18V...ProCORE18V... |
| เครื่องชาร์จที่แนะนํา | GAL 18...GAX 18...GAL 36... |
A) ดําเนินการวัด ณ อุณหภูมิ 20-25 °C พร้อมแบตเตอรี่ GBA 18V 4.0Ah
B) ขั้นอยู่กับแบตเตอรี่แพ็คที่ใช้
C) สมรรถภาพจะน้อยลงที่อุณหภูมิ < 0 °C
ค่าอาจแตกต่างกันไปตามผลิตภัณฑ์และชั้นอยู่กับเงื่อนไขด้านการ
ใช้งานและสภาพแวดล้อม โปรดดูข้อมูลเพิ่มเติมที่เว็บไซต์
www.bosch-professional.com/wac
แบตเตอรี่
Bosch จําหน่ายเครื่องมือไฟฟ้าไร้สายไม่รวมแบตเตอรี่แพ็ คด้วยเชนกัน คุณสามารถดูใดจากบรรจุภัณฑวา ขอบเขตการ จัดส่งเครื่องมือไฟฟ้าของคุณเมีแบตเตอรี่แพ็คร้อไม่
การชาร์จแบตเตอรี่
ใช้เฉพาะเครื่องซาร์จแบตเตอรี่ที่ระบุในข้อมูลทาง เทคนิคเท่านั้น เฉพาะเครื่องซาร์จแบตเตอรี่เหล่า นั้นเท่านั้นที่เข้าชุดกับแบตเตอรี่ลิเรียม ไอออน ของเครื่อง มือไฟฟาของทาน
หมายเหตุ: แบตเตอรี่ลิเรียมไอออนลูกจัดล่งโดยมีการซาร์จ ไฟบางส่วนตามระเบียบของบังคับตานการขนสงระหว่าง ประเทศไทย เพื่อให้นแน่ใจว่าแบตเตอรี่จะกํางานได้อย่างสมบูรณ แบบ กอนใช้งานครั้งแรกFlowซารจแบตเตอรี่จนเต็ม
การใส่แบตเตอรี่
ใสแบตเตอรี่ที่ชาร์จแล้วเข้าในด้ามจับจนรู้สึกเข้าล้อค
การลอดแบตเตอร์
เมื่อต้องการLCDดแบตเตอรี่แพ็คออก ไห้กตแป้นปลด ล้อคแบตเตอรี่และดึงแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้า อย่าใช้กําลังดึง
แบตเตอรี่väพค์มีการล้อก 2 ระดับเพื่อบ้องกันไม่ให้แบตเตอรี่ แพ้คร่วงหลุด otอกมาหากกตแบน้ปปลล็อกแบตเตอรี่โดยไม่ ตั้งใจ เมื่อแบตเตอรี่ลูกบรรจุอยู่ในเครื่องมือไฟฟ้า สบริจจะ ยืดแบตเตอรี่ไฟเข้าตําแหน่ง
ตัวแสดงสถานะการชาร์จแบตเตอรี่บนแบตเตอรี่
หมายเหตุ: ไม่ใช่แบตเตอรี่ทุกประเภทที่จะมีไฟแสดงระดับการ ข้ารจ
ไฟ LED ลีเขียวของการแสดงสถานะการซาร์จแบตเตอรี่แสดงสถานะการซาร์จของแบตเตอรี่ ด้วยเหตุผลดานความ Albaniaด้วยท่านสามารถตรวจสอบสถานะการซาร์จเฉพาะเมื่อเครื่องมือไฟฟ้าหยุดสนิทเท่านั้น
กดบุ่มสำหรับไฟแสดงสถานะการชาร์จแบตเตอรี่ ②หรือ เพื่อแสดงสถานะการชาร์จ ทานสามารถด์ไดแม่เมื่อได้อด แบตเตอรี่ออกแล้ว
หลังจากกดปุ่มสำหรับไฟแสดงสถานะการซาร์จแบตเตอรี่แล้ว ไฟ LED ไมติดขึ้น แสดงว่าแบตเตอรี่บกพร่องและต้องเปลี่ยน ใหม่
แบตเตอรี่-ชนิด GBA 18V...
LEDความจุ
| ไฟส่องสว่างต่อเนื่อง 3× สีเขียว 60-100 % |
| ไฟส่องสว่างต่อเนื่อง 2× สีเขียว 30-60 % |
| ไฟส่องสว่างต่อเนื่อง 1× สีเขียว 5-30 % |
| โพกะพริบ 1× สีเขียว 0-5 % |
แบตเตอรี่-ชนิด ProCORE18V...
LED ความดู
| ไฟส่องสว่างต่อเนื่อง 5× สีเขียว 80-100 % |
| ไฟส่องสว่างต่อเนื่อง 4× สีเขียว 60-80 % |
| ไฟส่องสว่างต่อเนื่อง 3× สีเขียว 40-60 % |
| ไฟส่องสว่างต่อเนื่อง 2× สีเขียว 20-40 % |
| ไฟส่องสว่างต่อเนื่อง 1× สีเขียว 5-20 % |
| โพกะพริบ 1× สีเขียว 0-5 % |
ตัวแสดงสถานะการชาร์จแบตเตอรี่บนเครื่องมือไฟฟ้า
ตัวแสดงสถานะการชาร์จแบตเตอรี่บนเครื่องมือไฟฟ้าจะบ่ง บอกถึงความจุของแบตเตอรี่ที่เหลืออยู่หรือการซารจเกิน กำลังขณะที่เครื่องมือไฟฟ้าเปิดการทำงาน
LEDความจุ
| ไฟส่องสว่างต่อเนื่อง 3× สีเขียว 60-100 % |
| ไฟส่องสว่างต่อเนื่อง 2× สีเขียว 30-60 % |
| ไฟส่องสว่างต่อเนื่อง 1× สีเขียว 5-30 % |
| โพกะพริบ 1× สีเขียว 0-5 % |
LEDความหมาย
| ไพบะพริบ 3 ครั้ง | ระบบป้องกันการชาร์จเกินกำลังถูกกระตุนให้กํางาน |
| ไพบะพริบ LED ตรงกลาง | อุณหภูมิของแบตเตอรี่อยู่นอกช่วงอุณหภูมิในการกํางานและ/หรือระบุปปองกั้นอุณหภูมิของเครื่องมือไฟฟ้าลูกกระตุนให้กํางาน |
ข้อแนะนําในการปฏิบัติต่อแบตเตอร้อย่างเหมาะสม สมที่สุด
ปกป้องแบตเตอร์จากความชั้นและน้ำ
เก็บรักษาแบตเตอรี่แพ็คในช่วงอุณหภมิ -20 °C ถึง 50 °C เท่านั้น อย่าล่อยวางแบตเตอรี่แพ็คไว้ในรถยนต์ในช่วงฤดู ร้อน
กำหนดอุตช่องระบายอากาศเป็นครั้ง คราวโดยโซแปรงขนอนที่แห่งและสะอาด
หลังจากชาร์จะเบตเตอรี่แล้ว หากแบตเตอรี่ แพ็คมีช่วงเวลาทำงานสั้นมาก แสดงวาแบตเตอรี่ แพ็คเสื่อมและต้องเปลี่ยนใหม่
อ่านและปฏิบัติตามข้อสังเกตสำหรับการกำจัดขยะ
การติดตั้ง
▶ ถอดแบตเตอรี่息息相关เครื่องมือไฟฟ้าก่อนเก่าการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (ด. ย. เช่น บํารุงรักษาเปลี่ยนเครื่องมือ ฯลา) รวมหั้งเมื่อประชาชนและเก็บรักษาอันตรายจากการบาดเจ็บหากสวิทย์เปิด-บิตติดขึ้นอย่างไม่ตั้งใจ
การเลือกใบมีด
ท่านสามารถติดตั้งใบมีดแบบต่างๆ กันเข้ากับเครื่องมือไฟฟ้านี้เมื่อติดตั้งอุปกรณ์ตัดแ subplot (37) (อุปกรณ์ประกอบ) ท่านจะสามารถเปลี่ยนเครื่องมือไฟฟ้าจากการใช้ใบมีด HSS (18) มาเป็นใบมีด HM/TC (23)
เมื่อเปลี่ยนใบมีด ต้องเปลี่ยนใบมีดใหม่ทั้งสองใบเสมอ มิฉะนั้นความไม่สมดุลจะกำให้เกิดการสั่นสะเทือนและบั่นตอนอายุการใช้งานของเครื่องมือไฟฟ้า
การเปลี่ยนใบมีด HSS
ใช้ความระมัดระวังเมื่อเปลี่ยนใบมีด อย่าจับใบมีดตรง ขอบตัด ท่านอาจได้รับบาดเจ็บจากขอบตัดที่แหลมคมของ ใบมีด
การถอดใบมีตใส (ดูภาพประกอบ A-C)
- เมื่อต้องการเปลี่ยนใบมีตใส ไห้หมุนฐานใบมีต (16) จน กระทั่งกามหนืบ (15) ขนาดับฐานรองเครื่องใส่ไม่ (11)
- หมุนสกรุยีดทั้ง 3 ตัว (14) อุอกมาโดยใช้ประจบล็อกมือ จับรูปตัว T (13) แล้วถอดกามหนึ่ม (15)
- เลือนโครงยืด (19) พร้อมกับใบมีดใส (18) ออกจากฐาน ใบมีด (16) หรือรองนำ (17)
- หมุนฐานใบมีด 180° แล้วอดใบมีตไสใบที่สองออก หมายเหตุ: ก่อนเปลี่ยนหรือลับคมใบมีตไส ให้อดโครงยืด (19) โดยการคลายสกรูยืด (20)
การลับคมใบมีด HSS (ดูภาพประกอบ D)
ทานสามารถใช้อุปกรณลับคม (21) (อุปกรณประกอบ) และ หินลับมีดที่มีธาหน่ายทั่วไปเพื่อลับคมใบมีด HSS ที่ท่อหรือ สึกหรือ
สอดใบบิดทั้งสองใบเข้าในอุปกรณ์ลับคมและหนึ่งใบมีดโดย ขันน้อยตปิกเข้า ตรวจสอบไหนแน่ใจว่าใบมีดทั้งสองถูกต้นเข้าไป จนสุด
จับใบมีดที่สอดอยู่ในอุปกรณ์ลับคมเคลื่อนใบมาบนหินลับมีดอย่างสำเสมอและใช้แรงกดเล็กน้อย
หมายเหตุ: ทานสามารถลับคมใบมีตรนเขามาสูงสุด 6 มม. เมื่อลับคมแล้วใบมีตต้องมีความกว้างไม่น้อยกว่า 23 มม. หลังจากนั้นต้องเปลี่ยนใบมีดทั้งสองใหม่
การติดตั้งใบมีดใส (ดูภาพประกอบ E-F)
ก่อนใส่ใบมีดใหม่หรือใบมีดที่ลัยคมมูลว์ ให้ก้าความสะอาด ตร้มใบมีด (16) และหากจําเป็น ให้ก้าความสะอาดใบมีด (18) และแผ่นยัดใบมีด (19) ด้วย ห้าความสะอาดใบมีดที่ ติดยางเหนียวมากๆ ด้วยแอลกอฮอล์หรือบ้านนับปิดเรลยม
หมายเหตุ: ตองปรับตั้งความสูงใหญ่ต้องทุกครั้งก่อนติดตั้ง ใบมีดใหมหรือใบมีดที่ลับคมแล้ว
สำหรับการปรับความสูงใบมีดให้ใช้ฐานปรับใบมีด (22) (อุปกรณ์ประกอบ) วางใบมีด (18) และแผ่นยืดใบมีด (19) บนฐานปรับใบมีด ตรวจสอบไหนแน่ใจว่าแผ่นยืดใบมีด (19) ขนเขาในรองที่กําไว กตใบมีด (18) เขาจนสุดและล้อคแผนยืดใบมีด (19) ใหญ่ในตําแหน่งนี้ด้วยลกรยืด (20) โดยวิธีนี้จะได้ความสูงที่ลูกตองโดยอัตโนมัติ
ใบมีดไสตองได้รับการติดตั้งและจัดแนววิทยุ่ถึงกลางของฐานรองเครื่องใส่ไม่ (11) จากนั้นไหชันสกรุยิตทั้ง 3 ตัว (14) ไหน่นโดยใช้ประจบล้อกมีอุจับรูปตัว T (13) โดยไหชันตามลำดับ (①②③) ที่ระบุไวนกายหนึม (15)
หมายเหตุ: กอนเริ่มตนปฏิบัติงาน tinตรวจสอบสกรุย์ด (14) ว่าเข้าอยู่ในถ้าแหน่งแน่นดีแล้วหรือไม่หมุนตร้มใบมัด (16) ด้วยมือและตรวจสอบไทแน่ใจว่าใบมัดไม่ครูดกับชั้นสว่านใดๆ
การเปลี่ยนใบมีด HM/TC
ใช้ความระมัดระวังเมื่อเปลี่ยนใบมีด อย่าจับใบมีดตรง ชอบตัด ท่านอาจได้รับบาดเจ็บจากขอบตัดที่แหนดคมของ ใบมีด
ใช้เฉพาะใบมีด HM/TC ของแท้ของ Bosch เท่านั้น ใบมีดคาร์ใบต์ (HM/TC) มีขอบตัด 2 ด้านที่สามารถกลับ ด้านใช้ได้ เมื่อขอบตัดทั้งสองด้านที่อย ต้องเปลี่ยนใบมีด (23) ใหม่ ใบมีด HM/TC ไม่สามารถนํามาลับคมอย่าใด
การถอดใบมีด (ดูภาพประกอบ G-H)
- เมื่อตองการเปลี่ยนใบม็ด McMพรีกลับด้านใบม็ดเดิม ไหมทุมนตรัมใบมีด (16) จนก้ามหนีย (15) ขนานกับแผ่นฐานกบไฟฟ้า (11)
- คลายสกรุยิต (14) สามตัวโดยหมุนประแจ Torx (13) ประมาณ 1-2 รอบ ไมต้องถอดกามหนีย (15) ออก
- หมุนตรัมใบมีดเล็กนอย และใช้มีดันใบมีด (23) ใบทาง ดานของออกจากตรัมใบมีด (16)
- หมุนตรัมใบมีดไป 180° และลอดใบมีดที่สองออก
การติดตั้งใบมีด (ดูภาพประกอบ I-J)
เมื่อเปลี่ยนใบม็ดใหม่หรือกลับด้านใบม็ดเติม ร่องนำใบม็ดช่วย ไหมั่นใจเสมอว่าใบม็ดจะลูกปรับให้ไดระดับความสูงอย่างคง เสนาคงวา
กําความสะอาดที่วางใบมีดในตร้มใบมีด (16) และใบมีด (23) หากจําเป็น
เมื่อติดตั้งใบมีด ตรวจสอบไหน่แน่ใจว่าใบมีดได้วางอยู่ในที่ยิด ใบมีดของตร้มใบมีด (16) อย่างลูกตองแล้ว
66|ไทย
ต้องติดตู้ยังและจัดแนวโบรมีดไหอยู่ที่กลางตรงกับแผ่นฐาน กบไฟฟ้า (11) จากนั้นจึงขันสกรุษยืด (14) สามตัวด้วย ประจจ Torx (13) เซ้าไหนแน่ โดยเอาใจใส่ใหการขันเป็น ไปตามลําดับ (①②③) ที่ระบุไว้นกํามหนีย (15)
หมายเหตุ: กอนเริมตนปฏิบัติงาน ไหตรวจสอบลกรยืด (14) ว่าเข้าอยู่ในเท่าแทนงแน่นดีแล้วหรือไมหมุนตร้มใบมืด (16) ด้วยมือและตรวจสอบไหน่ใจว่าใบมืดไมครูดกับชิ้นสวนใดๆ
การใช้ชุดตัดแปลง
การเปลี่ยนจาก HSS เป็น TC
กบไฟฟ้าที่มีไยมม็ด HSS จะสามารถเปลี่ยนมาเป็นใบม็ด HM/TC ไตเมื่อใชอุปกรณคัดแปลง HM/TC
- คลายสุกรุษิต (14) สามตัวดวยประแจ Torx (13) และ ออกถามหนึ่ง (15) ออก
- เลือนแผนยืดใบมีด (19) พร้อมใบมีด (18) ออกจากตร้ม ใบมีด (16) หรือรองนำ (17)
- ถอดสกรู (20) ออก
- ใสแผ่นยืดใบมืด (19) และอุบกรณตัดแปลง (37) เข้าในฐานปรับใบมืด (22) แผนยืดใบมืด (19) ต้องขบเข้าในรองที่ฐานปรับใบมืด (ดุภาพประกอบ S)
- เลือนใบมีต (23) จากทางดานของเข้าในอุปกรณ์ตัดแปลง (37) แบบที่อุปกรณ์ตัดแปลง (37) ต้องเกี่ยวเข้าในร่องที่ ใบมีต HM/TC (ดุภาพประกอบ S)
-ขันสกรุ (20) เข้าไหนแน่น
- ไสแผนยัดใบมีด (19) พร้อมอุบกรณตัดแปลัง (37) และ ใบมีด (18) เข้าในตร้มใบมีด (16) หรือเข้าในรองนำใบ มีด (17)
- ilstกามหนืบ (15) กลับเข้าที่ และขันสกรูยืด (14) เซ่า อย่างหลวงฯ
- ตองประกอบและจัดแนวใบมีดไหอยู่กึ่งกลางตรงกับแผนฐานกบไฟฟ้า (11) จากนั้นจึงขันสกรุย็ด (14) สามตัว ตายประแจ Torx (13) เซาไหนแนน โดยเอวจใจใส่ใหการ ชันเป็นไปตามลำดับ (①②③) ตามที่ระบุโวนกามหนีย (15)
การตัดแปลงจาก HM/TC เป็น HSS
กบไฟฟ้าที่มีใบมัด HM/TC สามารถเปลี่ยนมาใช้ใบมัด HSS ได้
- คลายสกรุษิต (14) สามตัวด้วยประแจ Torx (13) และ ยอดถามหนีบ (15) ออก
- เลือนแผนยืดใบมีด (19) พร้อมใบมีด (18) หรืออุบกรณ์ ตัดแปลง HM/TC (37) ออกจากตรัมใบมีด (16)
- ยอดสกรุ (20) ออก
- ติดตั้งใบมีด HSS ที่ประกอบมูลว (ดู "การติดตั้งใบมีดไส (ดูภาพประกอบ E-F)", หนา 65) และจัดแนวใบมีดไท อยู่ก่งกลางตรงกับแผนฐานกบไฟฟ้า (11)
- listgamaหนืบ (15) กลับเข้าที่ และขันสรุรยืด (14) สามตัว ตายประแจ Torx (13) เชาโทแนนโดยเอาใจใส่ใหการ ขันเป็นไปตามลําดับ (①②③) ตามที่ระบุไว้นกามหนืบ (15)
การดูดผุ่น/ชี้เลื่อย
ผุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะก้ว ไม้บางประเภท แรธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การ สัมผัสหรือการหายใจเอาผุ่นเข้าไปอาจกําให้เกิดปฏิกิริยาแพ้
ผุ่น และ/หรือบุมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ ใช้เครื่องหรือผู้ที่ยืนอยู่ไกลเคียง ผุ่นบางประเภท เช่น ผุ่นไม่ออก หรือไม้บี้ช นับ เป็นสารที่กําให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสม กับสารเดิมแต่งเพื่อบําบัดไม้ (ไคร Merud ผลิตภัณทร์กษาเนื้อไม้) สำหรับวัสดุที่มีแอลเบสตอสตองใหญ่เซี่ยวชาญก้างานเท่านนั้น
-ใช้ระบบตุดผ่นออกที่เหมาะสมกับประเภทวัสดุมากเท่าที่จะกำใด
- จัดสถานที่ทำงานใหม่การระบายอากาศที่ดี
-ขอแนะนำ现有的หมู่จากบ้องกันการติดเชื้อที่มีระดับ-ใส่กรอง P2
ปฏิบัติตามุกฏข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงาน ที่บังคับใช้ในประเทศไทยของทาน
▶ ป้องกันการสะสมของผุ่นในสถานที่ทำงาน ผุ่นสามารถลูกใหมอย่างง่ายตาย
กําความสะอาดช่องพนชีกบออก (3) เป็นประจํา สําหรับการ กําความสะอาดช่องพนชีกบออกที่อดต้น ให้ใช้เครื่องมือที่ เหมาะสม ด. ย. เช่น แต่งไม อากาศอัด และอื่นๆ
อย่างมือเข้าไปในช่องพ่นซึ้งบออก ท่านอาจได้รับบาด เจ็บจากขึ้นส่วนที่หมุนอยู่
ใชเครื่องตุดผุ่นภายนอกหรือถุงเก็บผง/ชักบทุกครั้ง เพื่อจะได้ ดูตออกไดอย่างมีประสิทธิภาพที่สุด
การดูดผุ่นด้วยเครื่องดูดผุ่นกายนอก (ดูภาพประกอบ N) ท่อดูด (∅ 35 มม.) (28) (อุปกรณ์เสริม) สามารถเสียบเข้า กับของปล่อยขี้เลื่อยได้ทั้งสองต้าน
เชื่อมต่อทอดูด (28) เอกับเครื่องดูดผ่น (อุปกรณเสริม) คุม สามารถดูภาพรวมเกี่ยวกับการเชื่อมต่อกับเครื่องดูดผ่นทางๆ ไต้ส่วนหายของคู่มือการใช้งานฉบับนี้ เครื่องดูดผ่นต้องเหมาะสมาหรับชิ้นงานที่บํามาใส ในกรณีที่ดูดผ่นที่เป็นอันตรายต่อสุขภาพอย่างยิ่ง ผ่น ที่อาจก่อให้เกิดมะเร็ง หรือผ่านแห่ง ให้ใชเครื่องดูดผ่นพิเศษ
การดูดผ่นในตัว (ดูภาพประกอบ N)
สำหรับการกำหนดเนินงานเล็กนอย คุณสามารถเชื่อมต่อลุงเก็บ ผง/ขี้เลื่อย (อุปกรณ์เสริม) (29) ไต รวมข้อต่อลุงเก็บผ่น เขาใบในของปลอยขี้เลื่อย (3) อย่างแนนหนา ภายถุงเก็บ ผง/ขี้เลื่อย (29) ออกอย่างทันท่วงที เพื่อให้สามารถเก็บผ่น โดยยางมีประสิทธิภาพต่อไป
การเลือกด้านช่องพ่นซ็กบอก
สามารถดันโยก (10) ไปทางช้ายหรือขวาเพื่อเลือกทิศทางการพ่นช็งบออก (3) ตันคันโยก (10) ไปจนถึงCe่าแหน่งสุดเสมอ ลูกศรีที่ค้นโยกแสดงสัญลักษณ์ทิศทางการพ่นช็งบ (10)
การปฏิบัติงาน
การเริ่มต้นปฏิบัติงาน
การปรับความลึกการใส
ทานสามารถปรับความลึกการใส่ได้ด้วยปุ่มปรับ (2) และประ ความลึกของช็กบ 0-2.6 โดยใชมาตราส่วนวัดความลึกการ ใส (1) (ขั้นมาตราส่วน = 0.1 มม.)
การเปิด-บิดเครื่อง
▶ ตรวจสอบให้แน่ใจว่าท่านสามารถใช้งานสวิทช์เปิด-บิดได้โดยไม่ต้องปล่อยตามจับ
เมื่อต้องการสตาร์ท เครื่องมือไฟฟ้า ในขั้นแรกไหกดบุ่มล้อค ไม่ไหลวิทซเบิด-บิดกํางาน (4) และจากนั้น จึงกดสวิทซเบิด-บิด (5) ค้างไว้
เมื่อต้องการปิดสวิหช เครื่องมือไฟฟ้าใหญ่ปล่อยนี้วจากสวิทช เปิด-ปิด (5)
หมายเหตุ: ด้วยเหตุผลดานความปลอดภัยจึงไม่สามารถล้อคลวิทชเปิด-บิด (5) ได จะตองกตสวิทชเปิด-บิดตลอดเวลา ทำงาน
ข้อแนะนำในการทำงาน
▶ ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (ด. ย. เช่น ปารุงรักษาเปลี่ยนเครื่องมือ ฯลาฯ) รวมหั้งเมื่อประชาชนย้ายและเก็บรักษาอันตรายจากการบาดเจ็บหากสวิทช์เบิด-บิตติดขึ้นอย่างไม่ตั้งใจ
สันพัก (ดูภาพประกอบ O)
สนพัก (32) ช่วยไหลมารถวางเครื่องมือไฟฟ้าลงใดทันที่ หลังจากใช้งานโดยที่ชิ้นงานหรือใบมี dejะไม่ได้รับความเสีย ทุษ ขณะถําเนินงาน สั้นพัก (32) จะกระตกขึ้นด้านบนและ สวนหายของฐานรองเครื่องใส่ไม่ (11) จะถูกปลดล้อค หมายเหตุ: นามloodสนพัก (32) ออก
กระบวนการใส (ดูภาพประกอบ O)
ตั้งความลึกการใสที่ต้องการและวางเครื่องมือไฟฟ้าลงโดยให้ สวนหนาของแผนฐานกบไฟฟ้า (11) ทายบนชิ้นงาน
จับเครื่องมือไฟฟ้าเข้าพาชิ้นงานเมื่อเครื่องเปิดสวิ ทชอยู่เท่านั้น มิจะนั้นอาจได้รับอันตรายจากการตี กลับหากเครื่องมือตัดติดข้ออยู่ในชิ้นงาน
เปิดสวิทช์เครื่องมือไฟฟ้าและจับเครื่องป้อนไปข้างหนาอย่าง สำเสมอบนพื้นผิวที่ต้องการใส
เพื่อให้ได้ผิวหน้าคุณภาพเยี่ยม ต้องป้อนเครื่องใบข้างหน้าอย่างซ้าๆ เท่านั่น และใช้แรงกดลงตรงกลางแผนฐานกบไฟฟ้า
เมื่อไสวัสดุแข่ง ด. ย. เช่น ไม่นี้อแข่ง รวมทั้งเมื่อใช้ความ กวางกายไฟฟ้ามากสุด ให้ตั้งความลึกการ instัวที่ระดับค่ํา เท่านั้น และลดการป้อนเครื่องไปข้างหน้า หากจําเป็น การป้อนเครื่องไปข้างหน้ามากเกินความจําเป็นจะลดคุณภาพ พื้นผิวและอาจกําไห่ช่องพ่นซึ้นบอดต้นเร็ว
ใบมัดคุมเท่านั้นที่จะตัดได้ดีและทำให้เครื่องมือไฟฟ้ามีอายุการใช้งานยืนยาว
สนพัก (32) ที่ประกอบติดอยู่กับเครื่องกำ-largestมารถไสซิ้นงาน ณ เ dentalแห่งใดๆ ต่อใบไต้หลังหยุดพัก:
- วางเครื่องลงบนชิ่นงาน ณ Done แหน่งที่ต้องการไลตอ ไปในลักษณะที่สนพักกลับอยูดานลาง
-เปิดสวัทซเครื่องมือไฟฟ่า
- ใชแรงกดลงบุนสวนนุทนาของแผนฐานกบไฟฟ้าและต้น เครื่องมือไฟฟ้าใบชางหนาซวๆ (①) ในลักษณะนี้สนพักจะ กระดูกขึ้นของบน (②) กําไหลวนตายของแผนฐานกบ ไฟฟ้าวางทางกับชินงานอีกรครั้ง
- จับเครื่องบ้อนไปข้างหน้าอย่างสบำเสมอบนพื้นผิวที่จะใส (③)
การไหลบมุม (ดูภาพประกอบ P)
รองรูปตัว V ตรงส่วนหนาของแผนฐานกบไฟฟ้ากําให สามารถใสชอบลบมุมชิ้นงานได้สะดวกและรวดเร็ว ใช้รองรูป ตัว V ที่มีขนาดตรงกับความ ( หัวกุมมเอ็ยุงที่ต้องการ เมื่อ ดงการใสลบมุม ไหวกบไฟฟ้าโดยไหรองรูปตัว V อยูบน ขอบชิ้นงานและเคลื่อนเครื่องไปตามขอบ
ร่องที่จะใช้ขนาด a (มม.)
ไม่มีร่อง 0-2.5
เล็ก 1.5-4.0
ปานกลาง 2.0-4.5
ใหญ่ 3.0-5.5
การใสโดยใช้ตัวหยุดแนวทาง Kansas (ดูภาพประกอบ K-M) ติดตั้งตัวหยุดแนวทาง Kansas (24) เข้ากับเครื่องมือไฟฟ้าโดยใช้สรุษยืด (27) ติดตั้งตัวหยุดความลึกของบังใบ (31) เข้ากับเครื่องมือไฟฟ้าโดยใช้สรุษยืด (30) ทั้งนี้ขันอยู่กับการใช้งานคุลายน์อดล้อค (26) ออก แล้วปรับความกว้างของบังใบที่ ต้องการบนมาตราสวน (25) ขันน์อดล้อค (26) กลับเข้าที่ เห็นน
ปรับความลึกของบังใบที่ต้องการให้เหมาะสมโดยใช้ตัวหยุด ความลึกของบังใบ (31)
ไลหลายๆ ครั้งจนได้ความลึกของบังใบที่ต้องการ ใสไม่โดย ใช้แรงกดลงบนด้านข้างของเครื่อง
การปํารุงรักษาและการบริการ
การบํารุงรักษาและการทำความสะอาด
▶ ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนกำคารปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า (ต. ย. เช่น บํารุงรักษาเปลี่ยนเครื่องมือ ฯลา) รวมหั้งเมื่อุขนย้ายและเก็บรักษาอันตรายจากการบาดเจ็บつくกลวิทช์เปิด-บิตติดขึ้นอย่างไม่ตั้งใจ
▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัยต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ
ตรวจสอบไหลนพัก (32) กำหนดโดยอย่างอิสระ และกำหนด สะอาดสนพักเป็นประจํา
เมื่อแปรงถ่านสึกหรือ เครื่องมือไฟฟ้าจะดับสวัทซ์โดยอัตโนมัติ ต้องส่งเครื่องมือไฟฟ้าไปบํารุงรักษาที่ศุนย์บริการลูกค้า, สำหรับที่อยู่ กรุณา “การบริการหลังการขายและการใหญ่ บริษการาการใช้งาน”
การเปลี่ยนสายพาน (ดูภาพประกอบ Q-R)
คลายสกร (8) และลอดฝ่าครอบสายพาน (9) ออกลอด สายพานที่เสื่อมสภาพ (33) ออก
ก่อนใส่สายพานเส้นใหม่ (33) เข้า ให้ทำความสะอาดมู่เล่ทั้ง สอง (34) และ (35)
วางสายพานเส้นใหม่ (33) บนมูลเล็ก (35) ก่อน จากนั้นใช้ มือต้นสายพาน (33) เซ่าบนมูลใหญ่ (34) ขณะหมุนมูล
ตรวจสอบให้น beginใจว่าสายพาน (33) วิ่งอย่างถูกต้องในร่อง ตามยาวของมูล (34) และ (35) ใส่ฝ่าครอบสายพาน (9) กลับเข้าที่ และขันสกรู (8) เข้าให้ แนน
การบริการหลังการขายและการให้คำปรึกษาการ ใช้งาน
ศูนย์บริการหลังการขายของเวายินดีตอบคําถามของ ทานที่เกี่ยวกับการปารุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล กรุณาตุใน: www.bosch-pt.com ที่มงานที่บริกษาของ บอช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณประกอบต่างๆ เมื่อต้องการสอบถามและสั่งข้อะไหล กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผนป้ายรุนของผลิตภัณฑ์ทุกครั้ง
liny
ไทย บริษัท โรเบิรต์ บุอช จํากัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: +66 2012 8888 แพกซ์: +66 2064 5800 www.bosch.co.th ศูนย์บริการช่อมและฝึกอุบูรม บัอซ อาคาร ลาซาลทาวเวอร ชั้น G ทองเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร เต้าบลบางแก้ว อําเภอบางพลี จังหวัดสมุทรปราการ 10540 ประเทศไทย โทรศัพท์ 02 7587555 โทรสาร 02 7587525
สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:
แบตเตอรี่ลิเรียมไอออนที่แนะน้ําให้ใช้ อยู่ถ่าย ไคู้ขอกําหนดแห่งกฎหมายลินค้าอันตราย ผู ใชสามารถขนส่งแบตเตอรี่แพ็คโดย ทางถนนโดยไม่มีข้อบังคับอื่นหากขนส่งโดยบุคคลที่สาม ( Jeans : การขนสู่ทางอากาศ หรือตัวแทนขนส่งลินค้า) ตองบุริบัติตามขอกําหนดพิเศษเกี่ยวกับการบรรจุ ภัณฑและการติดฉลาก สําหรับการจัดเตรียมสิ่งของที่จะจัดส่ง อําเป็นต้องบริกษาผู้เชี่ยวชาญด้านวัตถุอันตราย ส่งแบตเตอรี่นี้เพ็คเมื่อตัวหุ้มไม่บํารุดเสียหายเท่านั้น ใช้แบบ การพันบิดหนาสัมผัสที่เปิดอยู และบําแบตเตอรี่แพ็ค ใส่กลองบรรจุโดยไม่ให้เคลื่อนไปมาในกล่องใด นอกจาก นี้กรุณาปฏิบัติตามกฎระเบียบของประเทศไทยชีงอาจมีราย ละเอียดเพิ่มเติม
การกำจัดขยะ
เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และหีบหอ ต้องนํา ไปแยกประเภทวัสดุเพื่อนํากลัยมาใช้ ไหมโดยไม่กําลายสุภาพแวดลอม อย่าทิ้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/ แบตเตอรี่ที่นํากลับมาชาร์จใหม่ได้ ลงในขยะ บ้าน!
แบตเตอรี่แพ็ค/แบตเตอรี่:
ลิเรียม ไอออน:
กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หนา 68)
