| 产品类型 | 径向斜切锯 |
| 品牌 | 博世 |
| 型号 | GCM 254 D Professional |
| 额定输入功率 | 1800 瓦 |
| 空载转速 | 4800 转/分钟 |
| 激光 | 650 纳米, < 1 毫瓦, 2 类 |
| 重量 (EPTA) | 17.9 千克 |
| 允许锯片直径 | 254 毫米 |
| 孔径 | 25.4 毫米 |
| 最大切割宽度 | 90 毫米 (0°/0°) |
| 斜切角度范围 (水平) | 47° (左) 至 52° (右) |
| 倾斜角度范围 (垂直) | 45° (左) 至 45° (右) |
| 防护等级 | ☐/II (双重绝缘) |
| 电源电压 | 230 伏 |
| 软启动 | 是 |
| 锯片刹车 | 是 |
| 摆式防护罩 | 是, 自动 |
| 径向装置 | 是, 用于纵向切割 |
| 集成夹具 | 是 |
| 包含集尘袋 | 是 |
| 近似尺寸 (长 x 宽 x 高) | 700 x 600 x 450 毫米 (估计) |
常见问题 - GCM 254 D Professional BOSCH
用户关于以下问题的提问 GCM 254 D Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 锯 免费PDF格式！查找您的手册 GCM 254 D Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GCM 254 D Professional 品牌 BOSCH.

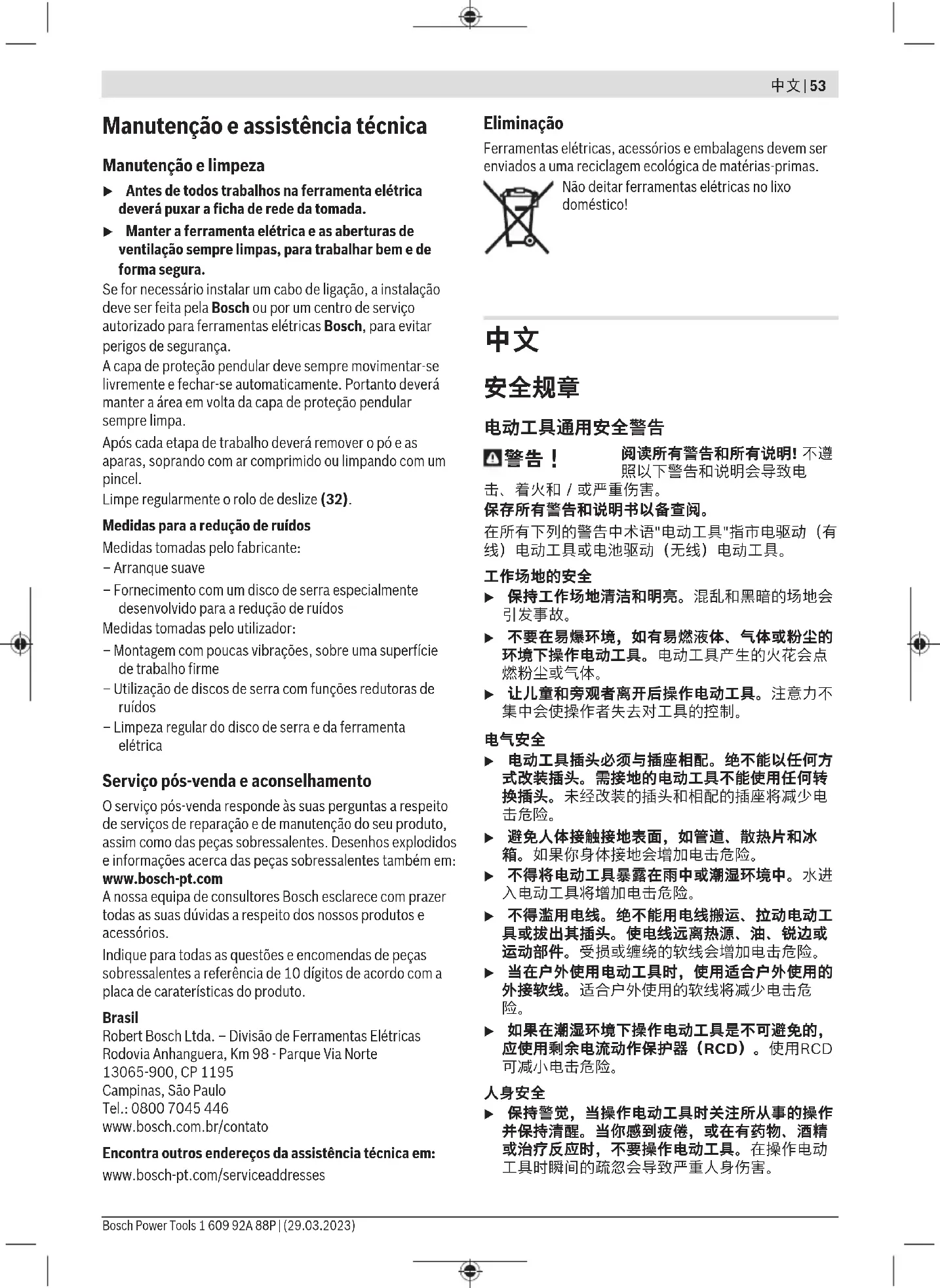

用户手册 GCM 254 D Professional BOSCH
阅读所有警告和所有说明！不遵照以下警告和说明会导致电
击、着火和 / 或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
- 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。
电气安全
▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
▶ 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
54|中文
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。
电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
▶ 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。
维修
将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
斜切锯安全警告
斜切锯用于锯割木材或类似木材的产品,不能安装切割砂轮来锯割黑色金属材料,如钢筋、棒料、螺柱等。磨屑会导致下护罩等运动部件堵塞,砂轮锯割产生的火花可能会引燃下护罩、锯缝板或其他塑料件。
尽可能使用夹紧装置支撑工件,如果用手支撑工件,必须保持手远离锯片两侧至少100mm。勿使用此锯锯割小到无法被可靠夹持或用手握持的工件。如果你的手离锯片太近会增加接触到锯片受伤的风险。
工件必须定位并被夹紧或抵靠在靠栅和工作台上，不要将工件送入锯片或以任何方式“徒手”锯割。不受约束的或移动的工件有可能会被高速抛出从而造成伤害。
将锯推过工件,不要将锯拉过工件。进行锯割时,抬起锯割装置并从工件上方拉过而不进行锯割,启动电机,向下按压锯割装置并将锯推过工件。在拉动行程上进行锯割可能导致锯片在工件顶面上爬行并猛烈地将锯片组件抛向操作者。
切勿将手越过锯片前方或后方设定的锯割线。“交叉手”握持工件,如用左手来握持锯片右侧工件,或反之,是非常危险的。
当锯片旋转时不要为了清除木片或其他目的而将手从锯片任何一侧在距离刀片100mm范围内接近靠栅的后方。旋转的锯片接近你的手可能不易被发现从而会导致严重伤害。
▶ 锯割前检查工件,如果工件存在弯曲或翘曲,则需将弓形面外侧朝向靠栅夹紧,始终确保工件与靠栅、台面间沿锯割线方向没有间隙。弯曲或翘曲的工件在锯割时会产生扭动或窜动而卡住旋转的锯片。工件中不应有钉子或其他异物。
使用斜切锯前须确保台面上除工件外没有任何工具、木片等。接触锯片的小碎片、松散的木材或其他物体会引起高速抛掷。
每次只能锯割一个工件。多个堆放在一起的工件不能被充分地夹紧或支撑,在锯割过程中容易卡住锯片或发生窜动。
使用前请确保斜切锯被安装或放置在水平结实的工作面上。水平结实的工作表面可以降低斜切锯不稳定的风险。
规划好你的工作。每次改变倾斜角或斜切角的设置要确保可调靠栅能正确地支撑工件并且不干涉锯片或防护装置。在工具没有“开机”且工作台上没有工件时移动锯片进行一次完整的模拟锯割以确保不会有任何干涉或锯割靠栅的危险。
对于宽度或长度超出台面的工件需要为工件提供足够支撑,如延伸台面、锯木架等。长度或宽度超出斜切锯台面的工件如果没有被安全支撑会倾倒。被切断的部分或工件倾倒会抬起下护罩或被旋转的刀片抛出。
不要用另一个人来代替延伸台面或作为辅助支撑。在锯割过程中不可靠的工件支撑会使锯片被卡住或引起工件移位,将你和助手拉入旋转锯片中。
▶ 切断的部分不能以任何方式被堵在或挤压在旋转的锯片上。如果受到如长度挡块的限制,切断部分可能会被挤在锯片上并被猛烈抛出。
当锯割棒或管等圆形材料时,总是使用为此而设计的夹持或固定装置。棒料被锯割时有滚动倾向,会引起锯片“啃料”并将工件连带你的手拉向锯片。
在锯片接触工件前让其达到全速。这将降低工件被抛出的风险。
▶ 如果工件或锯片被卡住,关闭斜切锯,等所有运动部件停止并从电源上拔出插头并/或取下电池包,然后清理被卡住的材料。在工件被卡住时继续锯割会造成斜切锯的失控或损坏。
完成锯割后,松开电源开关,继续按住锯割装置,待锯片停止后再清理锯断剩下部分。用手靠近还在转动的锯片是危险的。
在进行不完全锯割时,或在斜切锯锯割装置未到达完全下压位置之前松开电源开关时,应牢牢握住手柄。斜切锯的刹车动作可能导致锯割装置被突然下拉而引起受伤风险。
在锯头到达最低位置时，请勿松开手柄。始终用手将锯头引回最高位置。如果锯头不受控制地移动，则有伤害风险。
▶ 工作场地应保持清洁。材料混合特别危险。轻金属粉尘可能会起火燃烧或爆炸。
不可以使用已经变钝、有裂痕、弯曲或损坏的锯片。锯片如果已经变钝了，或者锯齿变形了，会因为锯缝过小而提高锯割时的磨擦，锯片容易被夹住并造成反弹。
▶ 不可以使用高合金快速钢（HSS）制造的锯片。此类锯片容易折断。
总是使用轴孔尺寸和形状正确的锯片(金钢石锯片对应圆形孔)。与安装件不匹配的锯片会偏心而引起失控。
如果电动工具仍在运转，不可以试着清除锯割范围内的锯屑、木屑等等。始终先收回机臂然后再关闭电动工具。
▶ 工作后如果锯片尚未冷却，切勿触摸锯片。工作时锯片会变得非常灼热。
▶ 本电动工具交付时带有一块激光警示牌（见表格“符号及其含义”）。
如果激光警戒牌的文字并非贵国语言，则在第一次使用前，将随附的贵国语言的贴纸贴在警戒牌上。
▶ 切勿掩盖了电动工具上的警示牌。
不得将激光束指向人或动物，请勿直视激光束或反射的激光束。可能会致人炫目、引发事故或损伤眼睛。
▶ 如果激光束射向眼部，必须有意识地闭眼，立即从光束位置将头移开。
请不要对激光装置进行任何更改。您可以安全地使用本说明书中描述的设置选项。
不要让儿童在无人监管的情况下使用电动工具。可能意外地让他人或自己炫目
图标
以下符号可以帮助您正确地使用本电动工具。请牢记各符号和它们的代表意思。正确了解各符号的代表意思，可以帮助您更有把握更安全地操作本电动工具。
图标及其含义
LAWK REACTION DO NOT BEANS INTO GLASS LASER PRODUCT 150 80815-2014 (7AM, 80/6)
激光束
不要直视光束
激光等级2
当电动工具运转时，切勿把手放在锯切区域内。碰到锯片会有受伤危险。
请佩戴防尘口罩。
请佩戴护目镜。
请佩戴听力防护装置。工作噪音会损坏听力。
危险区域！手掌、手指或手臂必须尽可能远离该区域。
调整垂直斜切角度时，机臂必须能够自由移动。
锁定键已向上拉：
可以调整垂直斜切角度。
锁定键已向下按：
保持调整好的垂直斜切角度。
注意锯片的尺寸。孔径必须无间隙地与工具主轴贴合。如果必须使用缩径套，应注意根据锯片厚度、锯片孔径以及刀具主轴直径来匹配缩径套的尺寸。尽可能使用与锯片配套的缩径套。
锯片直径必须与图标上的说明一致。
锯切垂直的斜切角度时，必须将左侧或右侧活动式挡轨取下。
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。 请注意本使用说明书开头部分的图示。
按照规定使用
本电动工具适合以站立的方式，在木材上进行纵向和横向的直线锯切。水平斜切角度的范围为-47度至+52度，垂直斜切角度的范围为45度（左侧）至45度（右侧）。
本电动工具的功率适合锯切硬木和软木，以及木屑夹板和纤维板。
安装了合适的锯片后，也可以锯切铝制型材和塑料。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 拉动装置的固定螺栓
(2) 拉动装置
(3) 激光警戒牌
(4) 运输柄
(5) 手柄
(6) 起停开关的开机锁
(7) 防护罩
(8) 摆动防护罩
(9) 安装孔
(10) 垫板
(11) 斜切角度的锁定键（水平）
(12) 任意斜切角度的固定旋钮（水平）
(13) 斜切角度的锁定键（垂直）
(14) 斜切角度的角度指示器（水平）
(15) 标准斜切角度的标记槽（水平）
(16) 锯台延长件
(17) 工件座 a)
(18) 固定式挡轨
(19) 活动式挡轨
(20) 螺旋夹钳
(21) 0度斜切角度的调整钮（垂直）
(22) 限深器
(23) 限深器的调整螺栓
(24) 内六角扳手
(25) 运输固定装置
(26) 长度限制器
(27) 握柄槽
(28) 水平固定孔
(29) 锯台
(30) 斜切角度刻度尺（水平）
(31) 防颠覆装置
(32) 滑轮
(33) 主轴锁
(34) 激光束发射口
(35) 起停开关
(36) 激光开关（锯切线标记）
(37) 出屑口
(38) 用于固定活动式挡轨的蝶翼螺丝
(39) 螺旋夹钳安装孔
(40) 右侧斜切角度范围限位螺栓（垂直）
(41) 标准斜切角度 45^ 、 22.5^ 和 33.9^ 的限制器（垂直）
(42) 锯台延长件夹紧螺栓
(43) 锯台延长件固定螺丝
(44) 工件座固定座（在电动工具上）
(45) 第二个工件座的固定座（在工件座上）
(46) 集尘袋
(47) 固定锯片的内六角螺栓
(48) 夹紧法兰
(49) 锯片
(50) 内夹紧法兰
(51) 匹配螺杆高度的蝶翼螺丝
(52) 螺杆
(53) 螺旋夹钳翼形螺栓
(54) 螺旋夹钳销子
(55) 斜切角度的角度指示器（垂直）
(56) 斜切角度刻度尺（垂直）
(57) 长度限制器的夹紧螺栓
(58) 长度限制器导轨
(59) 用于固定长度限制器导轨的翼形螺栓
(60) 垫板的固定螺栓
(61) 激光定位调整螺栓
(62) 三角钢
(63) 0度斜切角度的限位螺栓（垂直）
(64) 挡轨内六角螺栓
(65) 角度指示器螺栓（垂直）
(66) 角度指示器螺栓（水平）
a) 并非适用于所有国家规格。
技术参数
| 斜断锯 GCM 254 D | ||
| 物品代码 | 3 601 M53 0.. | |
| 额定输入功率 | 瓦 | 1800 |
| 空载转速 | 转/分钟 | 4800 |
| 激光种类 | 纳米 | 650 |
| 毫瓦 | < 1 | |
| 激光等级 | 2 | |
| 重量符合EPTA-Procedure 01:2014 | 公斤 | 17.9 |
| 保护等级 | / II | |
斜断锯 GCM 254 D
合适锯片的尺寸
| 锯片直径 | 毫米 | 254 |
| 锯片主体的厚度 | 毫米 | 1.4-2.5 |
| 最大切割宽度 | 毫米 | 3 |
| 孔直径 | 毫米 | 25.4 |
许可的工件尺寸（最大/最小）：（参见“许可的工件尺寸”，页60）
所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。
数值可能因不同产品而异，并且受到应用和环境条件影响。更多信息请参见 www.bosch-professional.com/wac。
该设备符合IEC 61000-3-11的要求，并可在特定条件下建立连接。在不利的供电状态下，设备可能会导致偶尔的电压波动。该设备的阻抗设置为 Z_actual
= 0.094 Ω。用户必须确保设备插入的、阻抗为 Z_max 的连接点符合阻抗要求： Z_actual ≥ Z_max^ 如果 Z_max 未知，请与网络供应商或供应机构协商确定 Z_max^
安装
避免意外启动电动工具。安装锯片时或在电动工具上所有工作时，电源插头都不允许连接电源。
供货范围
为此请注意操作说明书开头显示的供货范围。
电动工具初次投入运行前请检查下列零件是否均配套提供：
- 已经安装好锯片的斜断锯
- 集尘袋(46)
- 工件座(17) (2个)
(并非适用于所有国家规格。)
- 螺旋夹钳(20)
- 内六角扳手(24)
- 三角钢(62)
- 锯台延长件(16) (2个)
提示：检查电动工具是否有坏损之处。
使用电动工具之前，必须详细检查防护装置或轻微损坏的零件是否仍然运作正常。检查活动性零件是否功能正常不会被夹住，以及该零件有否受损。所有的零件都必须安装正确，并且符合规定以确保机器的正常功能。
损坏的防护装置和零件必须按照规定交给合格的专业修理厂修理或更换。
安装各部件
- 小心地从包装中取出所有的供货物品。
- 拆除电动工具和附带附件上的所有包装材料。
- 为了在组装随附的设备元件时简化工作，请确保电动工具处于运输位置。
安装锯台延长件（参见插图A1）
您可以在电动工具的左侧或右侧安装锯台延长件。如此有加宽锯台的效果。
- 用十字螺丝刀将固定螺丝(43)从锯台延长件中拧出。
- 翻转电动工具。
- 将电动工具两侧的锯台延长件(16)推入规定的孔中, 直至极限位置。
- 将固定螺丝(43)重新拧入锯台延长件，以防拧出。
安装工件座（参见插图A2）
工件座(17)可以定位在电动工具的左侧、右侧或前侧。灵活的插拔系统可实现各种加长或加宽型号（参见插图G）。
- 您可以按需将工件座(17)插入电动工具上的定位座(44)或第二个工件座的定位座(45)。
切勿用工件座携带电动工具。 运输电动工具时只能使用运输装置。
固定或活动的安装方式
为了能够稳定地操作机器，正式使用之前，必须将电动工具固定在平坦、稳固的工作平面上（例如工作台）。
安装在工作面上（参见插图B1-B2）
- 使用合适的螺栓连接将电动工具固定在工作面上。为此需要钻孔(9)。
或 - 使用市售螺旋夹钳将电动工具的支撑脚夹紧在工作面上。
安装在博世工作台上
博世的GTA工作台有可调整高度的桌脚，使电动工具能够站立在任何底面上。工作台的工件托架用于支撑住比较长的工件。
▶ 阅读工作台附带的所有警告提示和说明。如果不遵守警告提示和说明，可能会导致触电、火灾和/或严重受伤的后果。
安装电动工具之前必须先正确地组装工作台。正确组装工作台非常重要，这样可以避免工作台倒塌。
- 将电动工具以运输位置安装在工作台上。
灵活搭建（不建议！）（参见插图B3）
如果在特殊情况下无法将电动工具安装在平稳的工作面上，可以暂时使用防颠覆装置配合安装。
▶ 如果没有防颠覆装置，则电动工具不稳固，尤其是在水平和/或垂直斜切角度最大锯切时电动工具可能会倾斜。
- 反复旋入或旋出防颠覆装置(31)，直至电动工具直立地站在工作面上。
吸锯尘/吸锯屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
58|中文
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 尽可能使用适合物料的吸尘装置。
- 工作场所要保持空气流通。
- 最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
尘/屑吸集装置可能因为废尘、废屑或工件的残屑而造成堵塞。
- 关闭电动工具，并且从插座中拔出插头。
- 静候让锯片完全停止转动。
- 找出造成阻塞的原因，并且排除障碍。
自集尘（参见插图C）
请使用集尘袋(46)（附件）来轻松收集碎屑。
- 将集尘袋(46)套到出屑口(37)上。
锯割时，集尘袋千万不可以接触转动中的零件。
及时倒空集尘袋中的废尘。
每次操作完毕后，都要检查并且清洁集尘袋。
▶ 为了避免造成火灾，锯割铝片时要拆除集尘袋。
外部集尘
集尘时，可以将集尘器软管（直径35毫米）连接到锯屑排口(37)上。
根据工件的物料选择合适的集尘装置。
抽吸可能危害健康、可能导致癌症或干燥的废尘时，务必使用特殊的集尘装置。
更换锯片（参见插图D1-D4）
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
安装锯片时务必穿戴防护手套。手如果接触锯片可能被割伤。
所使用的锯片的最高许可转速必须高于电动工具的无负载转速。
根据本说明书中提出的技术数据选择合适的锯片。
必须选用通过EN 847-1认证而且标示了此认证的锯片。
只能使用由本电动工具制造商所推荐的锯片，以及适合加工物料的锯片。这可防止锯切时锯齿过热。
拆卸锯片
- 将电动工具调整在工作位置上。
- 将摆动防护罩(8)向后翻，并将其保持在该位置。
- 用内六角扳手（8毫米）(24)转动内六角螺栓(47)，同时按下主轴锁(33)，直到卡紧。
- 按住主轴锁(33)并顺时针拧出内六角螺栓(47)（左螺纹！）。
- 取下夹紧法兰(48)。
- 取下锯片(49)。
- 重新慢慢放下摆动防护罩。
安装锯片
▶ 安装时请注意，锯齿的锯切方向（锯片上的箭头方向）必须和防护罩上的箭头方向一致！
必要的话，在安装之前清洁所有的零部件。
- 将摆动防护罩(8)向后翻，并将其保持在该位置。
- 将新锯片放到内夹紧法兰(50)上。
- 装上夹紧法兰(48)和内六角螺栓(47)。按压主轴锁(33)，直至卡止，然后逆时针拧紧内六角螺栓。
- 重新慢慢放下摆动防护罩。
运行
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
运输固定装置（参见插图E）
运输固定装置(25)方便您将电动工具运输到不同的安装位置。
松开电动工具的锁定（工作位置）
- 通过手柄(5)略微向下按压机臂，以松开运输固定装置(25)。
- 向外完全拉出运输固定装置(25)。
- 慢慢向上提起机臂。
锁定电动工具（运输位置）
- 如果拉动装置(2)夹住了固定螺丝(1)，则请松开。将机臂向前拉到底，然后重新拧紧固定螺栓以便锁定拉动装置。
- 将调整螺栓(23)向上拧到底。
- 锁定锯台(29)时，请拧紧固定旋钮(12)。
- 通过手柄(5)尽可能地向下移动机臂，直至将运输固定装置(25)向内压到底。
此时机臂已经被锁定，您可以搬运机器了。
准备工作
为了确保精确的锯切，在频繁使用之后必须检查电动工具的基本设定，必要时进行适度调整。
检查时不仅要有足够的经验，而且还要使用特殊工具。
博世的客户服务中心能够快速可靠地执行这项工作。
加长/加宽锯台（参见插图F-G）
如果工件又长又重，必须在它悬空的末端放上衬垫或做好支撑。
借助锯台延长件(16)可以向左右加长锯台。
- 松开夹紧螺栓(42)。
- 向外拉动锯台延长件(16)，直至达到所需的长度。
- 重新拧紧夹紧螺栓(42)，从而固定锯台加长件。
工件座(17)的灵活插拔系统可实现各种加长或加宽型号。 - 您可以按需将工件座(17)插入电动工具上的定位座(44)或第二个工件座的定位座(45)。
切勿用工件座携带电动工具。 运输电动工具时只能使用运输装置。
取下挡轨（参见插图H）
在锯切垂直斜切角时，必须取下左侧或右侧活动式挡轨(19)。
- 请松开翼形螺栓(38)。
- 取下活动式挡轨(19)。
锯切垂直斜切角后，再次装入活动式挡轨(19)，然后牢固拧紧翼形螺栓(38)。
固定工件（参见插图I1-I3）
为了确保最佳工作安全性，务必固定好工件。不要加工太小而无法固定的工件。
垂直固定
- 把工件紧紧地顶在挡轨(18)和(19)上。
- 将随附的螺旋夹钳(20)插到规定的孔(39)中。
- 拧松翼形螺栓(51)，根据工件调整螺栓夹钳。重新拧紧翼形螺栓。
- 拧紧螺杆(52)，从而固定住工件。
水平固定
- 旋出翼形螺栓(53)，拉开螺旋夹钳。
- 现在将“缩小的”螺旋夹钳(20)及销子(54)插到规定的孔(28)中。
- 将工件牢牢地压在锯台(29)上。
- 拧紧螺杆(52)，从而固定住工件。
放松工件
- 逆时针旋转螺杆(52)，以便松开螺栓夹钳。
调整水平斜切角度
- 将电动工具调整在工作位置上。
调整水平标准斜切角度（参见插图J）
锯台上设有标记槽(15)，以便快速精确地调整经常使用的水平斜切角度：
| 左 | 右 |
| 0度 | |
- 如果固定旋钮(12)被拧紧了，请先松开。
- 向下按压锁定键(11)，通过固定旋钮向左或向右转动锯台(29)，直至角度指示器(14)指在需要的水平标准斜切角度上。
- 再次松开锁定键(11)。必须可以感觉到锯台卡入标记槽中。
- 再次拧紧固定旋钮(12)。
设定任意水平斜切角度
水平斜切角度可在47度（左侧）至52度（右侧）之间调整。
- 如果固定旋钮(12)被拧紧了, 请先松开。
- 向下按压锁定键(11)，通过固定旋钮向左或向右转动锯台(29)，直至角度指示器(14)指在需要的水平斜切角度上。
- 再次松开锁定键(11)。
- 再次拧紧固定旋钮(12)。
调整垂直斜切角度
垂直斜切角度可在45度（左侧）至45度（右侧）之间调整。
为了能够快速且精准地设定经常使用的垂直斜切角度，在0°、22.5°、33.9°和45°上有限制器。
调整左侧垂直斜切角度范围
- 取下左侧活动式挡轨(19)。
- 旋转左侧限制器(41)，直至垂直标准斜切角度 45^ 卡在箭头标识上。 这样就可以使用整个左侧翻转范围。
- 向上拉动锁定键(13)。
- 握住手柄(5)向左摆动机臂，直至角度指示器指在需要的垂直斜切角度上。
- 让机臂保持在这个位置，并重新向下按压锁定键(13)。
调整右侧垂直斜切角度范围
- 取下右侧活动式挡轨(19)。
- 旋转右侧限制器(41)，直至垂直标准斜切角度 45^ 卡在箭头标识上。这样就可以使用整个右侧翻转范围。
- 向上拉动锁定键(13)。
- 略微向左旋转调整钮(21)，握住手柄(5)向右摆动机臂，直至角度指示器指在需要的垂直斜切角度上。
- 让机臂保持在这个位置，并重新向下按压锁定键(13)。
设定垂直表斜切角度（参见插图K）
- 取下右侧/左侧活动式挡轨(19)。
- 向上拉动锁定键(13)。
标准斜切角度 0^ : - 略微向左旋转调整钮(21)，将机臂从右侧摆动到 0^ 位置上方，直至听到其卡在 0^ 位置上。
- 重新向下按压锁定键(13)。
标准斜切角度 45^ 、 33.9^ 和 22.5^ ： - 旋转左侧或右侧限制器(41)，直至所需垂直标准斜切角度卡在箭头标识上。
- 将机臂向左摆动到限制器。
或
略微向左旋转调整钮(21)，握住手柄(5)将机臂向右摆动到限制器。 - 重新向下按压锁定键(13)。
投入使用
注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。
注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为230伏电动工具用220伏的电压可以驱动。
▶ 锯切之前拧紧固定旋钮 (12)，将锁定键 (13) 向下按压。否则锯片可能在工件中倾斜。
接通（参见插图L）
- 调试电动工具时，请首先按压开机锁(6)。接着将电源开关(35)按到底并按住。
60|中文
提示：基于安全的顾虑，电源开关(35)无法被锁定。所以操作机器时必须持续地按住开关。
关机
- 关闭时，请松开电源开关(35)。
锯切
一般性的锯切提示
▶ 锯切之前拧紧固定旋钮 (12)，将锁定键 (13) 向下按压。否则锯片可能在工件中倾斜。
进行任何锯切之前，必须先确定锯片不会接触挡轨、螺旋夹钳或其它的机件。必要时得拆除辅助挡块，或者适度调整辅助挡块。
保护锯片免受冲撞和敲击。不可以侧压锯片。
仅锯切已批准使用的材料。
不可以加工变形的工件。工件必须有一道笔直的边，这样才能够紧靠在挡轨上。
如果工件又长又重，必须在它悬空的末端放上衬垫或做好支撑。
检查摆动防护罩的功能是否正常，能否自由移动。向下移动机臂时，必须打开摆动防护罩。向上移动机臂时，必须关闭锯片上方的摆动防护罩并卡在机臂最上方的位置。
操作者的位置（参见插图M）
不要和电动工具前的锯片站在一条线上，而是要站在锯片的侧面。这样可以避免工具回跳而伤到身体。
- 手掌、手指和手臂必须远离转动中的锯片。
- 不要在机臂前交叉双手。
带拉动的锯切
- 对于利用拉动装置(2)进行的锯切（宽工件），如果固定螺栓(1)被拧紧了，请先松开。
- 必要时，请调整所需的水平和/或垂直斜切角度。
- 把工件紧紧地顶在挡轨(18)和(19)上。
- 根据尺寸正确地夹紧工件。
- 将机臂拉离挡轨(18)，直至锯片位于工件的前方。
- 接通电动工具的电源。
- 通过手柄(5)缓慢向下移动机臂。
- 现在把机臂推向挡轨(18)和(19)方向，然后施力均匀地锯切工件。
- 关闭电动工具并等待，直至锯片完全停止转动。
- 慢慢向上提起机臂。
无拉动锯切（砍锯）（参见插图N）
- 对于无拉动的锯切方式（小工件），如果固定螺栓(1)被拧紧了，请先松开。把机臂推向挡轨(18)方向的限位，并重新拧紧固定螺栓(1)。
- 必要时，请调整所需的水平和/或垂直斜切角度。
- 把工件紧紧地顶在挡轨(18)和(19)上。
- 根据尺寸正确地夹紧工件。
- 接通电动工具的电源。
- 通过手柄(5)缓慢向下移动机臂。
-
施力均匀地锯切工件。
-
关闭电动工具并等待，直至锯片完全停止转动。
- 慢慢向上提起机臂。
工作提示
标记锯切线（参见插图 O）
激光束会标出锯片的锯切线。这样您可以准确地放置好即将锯切的工件，而无需打开摆动防护罩。
- 为此利用开关 (36) 接通激光束。
- 工件上的记号要对准激光线的中间。
提示：锯切前请检查显示的切线是否正确。因为在密集使用机器之后，激光可能会因为震动而出现偏差。
许可的工件尺寸
最大工件：
| 水平斜切角度 | 垂直斜切角度 | 高×宽[毫米] |
| 在最大高度 在最大宽度 | ||
| 0度 0度 | 90 × 90 65 × 130 | |
| 0度 45度 | 60 × 93 45 × 130 | |
| 45度(左侧/右侧) | 0度 90 × 63 65 × 91 | |
| 45度(左侧) | 45度 55 × 70 35 × 91 | |
| 45度(右侧) | 45度 55 × 70 45 × 91 | |
最小工件（= 所有可以通过随附的螺旋夹钳(20)夹紧在锯片左侧或右侧的工件）：130 x 50毫米（长 x 宽）
最大切削深度（0度/0度）：90毫米
锯切等长的工件（参见插图P）
简单锯切等长工件时，可以使用长度限制器(26)。
- 松开夹紧螺栓(57)，移动导轨(58)中的长度限制器(26)，直至所需的工件长度。
- 重新拧紧夹紧螺栓(57)。
较长的工件：
- 松开翼形螺栓(59)，将导轨(58)向外拉，直至极限位置。
- 重新拧紧翼形螺栓(59)。
- 将长度限制器(26)调整到所需的工件长度。
无长度限制器锯切：
- 松开夹紧螺栓(57)，将导轨(58)中的长度限制器(26)向外完全移出。
- 将长度限制器旋转90度，直至其与挡轨(18)齐平。
- 重新拧紧夹紧螺栓(57)。
调整限深器（只在锯切时）（参见插图Q）
锯切凹槽时必须调整限深器。
- 向外翻出限深器(22)。
- 通过手柄(5)将机臂摆动到所需的位置。
- 转动调整螺栓(23)，直至螺栓末端接触到限深器(22)。
- 慢慢向上提起机臂。
特殊工件
锯切弯曲或圆形工件时，必须特别加强固定好工作，以防工件打滑。在锯切线上，工件、挡轨和锯台之间不允许有空隙。
必要时，必须制造专用支架。
更换垫板（参见插图R）
长期使用电动工具之后，垫板(10)会磨损。更换损坏的垫板。
- 将电动工具调整在工作位置上。
- 用市售十字螺丝刀旋出螺栓(60)，然后取出旧垫板(10)。
- 放入新的垫板，然后重新拧紧螺栓(60)。
加工雕刻的木条
可以使用以下两种不同的方式加工条状型材：
工件定位 地板条 天花板条
- 靠在挡轨上
接下来可以根据条状型材的宽度，选择带或不带拉动的锯割方式。
务必先在废木上测试设定好的斜切角度（水平和/或垂直）。
校准激光
提示：要测试激光功能，必须将电动工具连接到电源上。
校准激光时（例如移动机臂时），千万不要按下电源开关。无意中启动电动工具可能会造成伤害。
- 将电动工具调整在工作位置上。
- 转动锯台(29)，直至达到0度对应的标记槽(15)。必须可以感觉到杆卡入标记槽中。
为了确保精确的锯切，在频繁使用之后必须检查激光束，必要时请重新调整。
检查时不仅要有足够的经验，而且还要使用特殊工具。
博世的客户服务中心能够快速可靠地执行这项工作。
检查（参见插图S1）
- 在工件上画一条切线。
- 通过手柄(5)缓慢向下移动机臂。
- 调整工件，让锯片上的锯齿靠在锯切线上。
- 让工件保持在这个位置上，重新慢慢向上提起机臂。
- 固定好工件。
- 利用开关(36)接通激光束。
即便在放下机臂的时候，激光也必须和工件上的锯切线在整个长度上对齐。
调整（参见插图S2）
- 用合适的螺栓起子机旋转调整螺栓(61)，直至在整个长度上激光束与工件上的锯切线齐平。逆时钟方向转动会使激光束从左向右移动，顺着时钟方向转动会使激光束从右向左移动。
检查和调整基本设定
为了确保精确的锯切，在频繁使用之后必须检查电动工具的基本设定，必要时进行适度调整。检查时不仅要有足够的经验，而且还要使用特殊工具。
博世的客户服务中心能够快速可靠地执行这项工作。
将垂直标准斜切角度调到0°
- 将电动工具调整在工作位置上。
- 转动锯台(29)，直至达到0度对应的标记槽(15)。必须可以感觉到杆卡入标记槽中。
- 向上拉动锁定键(13)。
- 略微向左旋转调整钮(21)，将机臂从右侧摆动到 0^ 位置上方，直至听到其卡在 0^ 位置上。
- 重新向下按压锁定键(13)。
检查（参见插图T1）
- 在锯台(29)上将调到 90^ 的三角钢(62)与锯片(49)齐平地放到锯台(29)和锯片之间。
三角钢的支脚必须与锯片(49)在整个长度上齐平。
调整（参见插图T2）
- 用市售环形扳手或开口扳手松开限位螺栓(63)的锁紧螺母。
- 反复旋入或旋出限位螺栓(63)，直至三角钢(62)的支脚与锯片在整个长度上齐平。
- 重新向下按压锁定键(13)。
- 然后，再次拧紧限位螺栓(63)的锁紧螺母。
如果角度指示器(55)在调整后未指向刻度尺(56)的0度标记线，请用市售十字螺丝刀松开螺栓(65)，并沿着0度标记校准角度指示器（参见插图W）。
将垂直标准斜切角度调到45°（右侧）
- 将电动工具调整在工作位置上。
- 转动锯台(29)，直至达到0度对应的标记槽(15)。必须可以感觉到杆卡入标记槽中。
- 取下右侧活动式挡轨(19)。
- 旋转右侧限制器(41)，直至标准斜切角度 45^ 卡在箭头标识上。
- 向上拉动锁定键(13)。
- 向左旋转调整钮(21)并通过手柄(5)将机臂向右翻到极限位置。
检查（参见插图U1）
- 在锯台上将调到45°的三角钢(62)与锯片(49)齐平地放到锯台(29)和右侧锯片之间。
三角钢的支脚必须与锯片(49)在整个长度上齐平。
调整（参见插图U2）
- 用市售环形扳手或开口扳手松开限位螺栓(40)的锁紧螺母。
62|中文
- 反复旋入或旋出限位螺栓(40)，直至三角钢(62)的支脚与锯片在整个长度上齐平。
- 重新向下按压锁定键(13)。
- 然后，再次拧紧限位螺栓(40)的锁紧螺母。
如果角度指示器(55)在调整后未指向刻度尺(56)的45度标记线，首先请再次检查垂直斜切角度的0度设置和角度指示器。然后重复设定45度垂直斜切角度。
校准挡轨
- 将电动工具调整在运输位置上。
- 如果固定旋钮(12)被拧紧了，请先松开。
- 向下按压锁定键(11)，将锯台(29)旋转至0度对应的标记槽(15)。
- 再次松开锁定键(11)。必须可以感觉到锯台卡入标记槽中。
- 取下活动式挡轨(19)。
检查（参见插图V1）
- 在锯台(29)上将调到 90^ 的三角钢(62)与锯片(49)齐平地放到挡轨(18)和锯片之间。
三角钢的支脚必须与挡轨在整个长度上齐平。
调整（参见插图V2）
- 用随附的内六角扳手(24)松开所有的内六角螺栓(64)。
- 转动挡轨(18)，直到三角钢在整个长度上齐平。
- 重新拧紧螺栓。
对齐角度指示器（垂直）（参见插图W）
- 向上拉动锁定键(13)。
- 略微向左旋转调整钮(21)，将机臂从右侧摆动到0°位置上方，直至听到其卡在0°位置上。
- 重新向下按压锁定键(13)。
检查
角度指示器(55)必须与刻度尺(56)的0度标记成一条线。
调整
- 用十字螺丝刀松开螺栓(65)，然后沿着0度标记对齐角度指示器。
- 再度拧紧螺丝。
对齐角度指示器（水平）（参见插图X）
- 将电动工具调整在工作位置上。
- 转动锯台(29)，直至达到0度对应的标记槽(15)。必须可以感觉到杆卡入标记槽中。
检查
角度指示器(14)必须与刻度尺(30)的0度标记成一条线。
调整
- 用十字螺丝刀松开螺栓(66)，然后沿着0度标记对齐角度指示器。
- 再度拧紧螺丝。
运输电动工具（参见插图Y）
运输电动工具之前必须先执行以下各步骤：
- 如果固定螺栓(1)被拧紧了，请先松开。将机臂向前拉到底，然后重新拧紧固定螺栓。
- 确保限深器(22)已向内压到底并通过开口调节调整螺栓(23)，使机臂在移动时不会碰到限深器。
- 将电动工具调整在运输位置上。
- 拆除所有无法固定安装在电动工具上的附件。运输时必须尽可能把不使用的锯片放置在封闭的盒子中。
- 通过运输手柄(4)抬起电动工具或握住锯台侧面的握柄槽(27)。
▶ 运输电动工具时只能使用运输装置，不得使用防护装置或工件座。
维修和服务
保养和清洁
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
如果必须更换连接线，务必把这项工作交给Bosch或者经授权的Bosch电动工具顾客服务执行，以避免危害机器的安全性能。
摆动防护罩必须能够无阻地来回摆动，并且要能够自动关闭，所以防护罩的四周必须随时保持清洁。每次工作结束后，使用压缩空气或毛刷清除机器上的灰尘和锯屑。
定期清洁滑轮(32)。
降低噪音的措施
制造商提供的方法：
- 缓速起动
- 提供特别为了降低噪音而研发的锯片
操作者自己能做的措施：
- 将机器安装在稳固的工作面上，可以降低震动
- 使用具备了降低噪音功能的锯片
- 定期清洁锯片和电动工具
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F 服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
传真：(0571)8887 6688 x 5566# / 5588#
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
其他服务地址请见：
必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。
不可以把电动工具丢入家庭垃圾中!
产品中有害物质的名称及含量
| 部件名称有害物质 | ||||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬( Cr^+6 ) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 外壳的金属部分 | ○○○○○○ | |||||
| 外壳的非金属部分 | ○○○○○○ | |||||
| 机械传动机构X○○○○○ | ||||||
| 电机组件X○○○○○ | ||||||
| 控制组件X○○○○○ | ||||||
| 附件○○○○○○ | ||||||
| 配件○○○○○○ | ||||||
| 连接件X○○○○○ | ||||||
| 电源线1X○○○○○ | ||||||
| 电池系统2X○○○○○ | ||||||
本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
①适用于采用电源线连接供电的产品。
②适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。
繁體中文
安全注意事項
電動工具通用安全警告
警告
請詳讀工作臺及電動工具的所有安全警告與使用說明。若不
遵照以下列出的指示，將可能導致電擊、著火和／或人員重傷。
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
64|繁體中文
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電撃危險。
人身安全
▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和／或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。
電動工具使用和注意事項
不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並／或取出電池盒。這種防護性措施將減少工具意外起動的危險。
▶ 將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。
檢修
▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
角度切斷機的安全警告
角度切斷機主要用於切割木材或質地相似之產品，無法搭配切割砂輪用於切割金屬類材料，如鋼筋、金屬桿、螺柱等。砂磨粉塵會使運動元件（例如下檔板）卡住。砂輪切割產生的火花會燒到下擋板、墊片與其他塑料零件。
請盡量利用夾具固定加工件。若用手握持加工件，手與鋸片兩側應保持至少100 mm的距離。請勿用此鋸片切割過小而無法固定或需用手握持的工件。若您的手太靠近鋸片，會增加因接觸鋸片而受傷的風險。
▶ 加工件需保持固定，並使用圍欄與工作台進行固定。請勿將加工件朝鋸片方向送入或「徒手」進行切割。未固定或移動的加工件可能高速拋出而造成人員受傷。
請推動鋸片通過加工件。切勿拉動鋸片通過加工件。切割時，請將鋸頭升高並拉出而不要與加工件接觸，接著將鋸頭下壓再推動鋸片通過加工件。以拉動方式進行切割會造成鋸片移至加工件上，而使鋸片組件突然射向操作員。
請勿將手穿過鋸片切割路線的上方。以「雙手交叉」的方式握持加工件，例如以左手將加工件握在鋸片右側（反之亦然），是非常危險的。
▶ 當鋸片仍在轉動時，不論是為了取下剩餘的木材或任何原因，請勿將雙手伸過圍欄靠近鋸片至100 mm以內。您的手可能因不慎靠近轉動的鋸片而造成嚴重的傷害。
在切割前請先檢視您的加工件。若加工件呈現弓形或有彎曲，在固定時請將彎曲面的凸緣朝向圍欄。請隨時讓加工件、圍欄與工作台在切割線上保持切齊。變形或彎曲的加工件可能會扭曲或偏移而在切割時卡到轉動的鋸片。在加工件中不可有釘子等外物。
在使用鋸片前請先將工作台上的工具、木屑等淨空，僅留下加工件。小型碎屑、鬆脫的木材或其他物件如接觸到轉動之鋸片可能會高速射出。
一次只切割一片加工件。將多個加工件疊起來不易固定或支撐，故可能會在切割時卡住鋸片或偏移。
使用前請確實將角度切斷機安裝或放置在水平、堅固的工作面上。水平且堅固的工作面可降低使角度切斷機不穩定的風險。
作業前請先做規劃。每次變動傾斜或斜角的設定時，請記得調整圍欄使其能正確支撐加工件且不會影響到防護系統。當機具未「開啟」且工作台上無加工件的情況下，先模擬移動鋸片以確認其不會受到任何影響或有切割到圍欄的風險。
遇到較工作台更長或更寬的加工件時，請用工作台延伸裝置、鋸木架等協助固定。若未確實固定超出角度切斷機的加工件，則加工件可能會翻倒。若切斷的物品或加工件翻倒，可能會使下擋板翹起或物品被轉動的鋸片射出。
▶ 請勿讓其他人員擔任工作台延伸裝置或額外支撐物的角色。未固定加工件在切割時會造成刀片卡住或使加工件移動而使您與助手偏向鋸片。
切除的物件不可卡住或靠近轉動的鋸片。若加以限制（如使用長度擋片），切除的物件可能會接觸到鋸片而突然射出。
▶ 請隨時利用固定裝置或夾具將圓形材料如桿子、管子等妥善固定。桿子在切割時容易滾動，使鋸片卡住而將加工件連同您的手一起「捲入」鋸片中。
在讓鋸片接觸加工件時，請先讓刀片達到全速運轉的狀態。如此可降低加工件射出的風險。
若加工件或鋸片卡住，請將角度切斷機關閉。請等候移動零件停止再將插頭從電源拔掉及／或取下電池組。接著再設法清除卡住的材料。在加工件卡住的狀態下繼續鋸切會造成失控或角度切斷機損壞。
在切割完畢後，請鬆開開關、保持鋸頭朝下等候鋸片停止，然後再取下切開的加工件。用手靠近怠轉的鋸片非常危險。
▶ 當切割不完整或在鋸頭未完全處於下方位置時鬆開開關，請握緊握把。鋸片的煞車動作會造成鋸頭突然下拉而有受傷的風險。
鋸頭到達最低位置時，請勿鬆開手把手。隨時用手將鋸頭放回最高位置。若鋸頭失控，則有受傷的風險。
▶ 作業區請保持整潔。複合材質是極具危險性的材質。輕質合金粉塵可能會起火或爆炸。
不可以使用已經變鈍、有裂痕、彎曲或損壞的鋸片。鋸片如果已經變鈍了，或者鋸齒變形了，會因為鋸縫過小而提高鋸割時的磨擦，鋸片容易被夾住並造成反彈。
▶ 不可以使用高合金快速鋼（HSS）製造的鋸片。
此類鋸片容易折斷。
▶ 請務必使用具備正確尺寸和心軸形狀（鑽石或圓形）的鋸片。不符合鋸片安裝硬體的刀片在運轉時將會偏離中心，進而導致失控。
如果電動工具仍在運轉，不可以試著清除切割範圍內的鋸屑、木屑等。先收回機臂然後再關閉電動工具。
▶ 加工後如果鋸片尚未冷卻，切勿觸摸鋸片。工作時鋸片會變得非常灼熱。
▶ 本電動工具出貨時皆有附掛雷射警示牌（詳見「符號和它們的代表意義」一覽表）。
▶ 雷射警示牌上的內容若不是以貴國語言書寫，則請於第一次使用前將隨附的當地語言說明貼紙貼覆於其上。
謹慎對待電動工具上的警告標示，絕對不可讓它模糊不清而無法辨識。
請勿將雷射光束對準人員或動物，您本人亦不可直視雷射光束或使雷射光束反射。因為這樣做可能會對他人眼睛產生眩光，進而引發意外事故或使眼睛受到傷害。
萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並立刻將頭轉離光束範圍。
▶ 請勿對本雷射裝備進行任何改造。您可以放心使用本操作說明書中所述及的設定方法。
▶ 不可放任兒童在無人監督之下使用本電動工具。他們可能會不小心對他人或自己的眼睛造生眩光
符號
以下符號可以幫助您正確地使用本電動工具。請牢記各符號和它們的代表意義。正確了解各符號代表的意思，可以幫助您更有把握更安全地操作本電動工具。
符號和它們的代表意義
雷射光束 請勿直視光束 雷射等級 2
當電動工具運轉時，切勿把手伸進鋸切範圍內。手若觸碰鋸片有被割傷的危險。
請佩戴防塵面罩。
請佩戴護目鏡。
請佩戴耳罩。工作噪音會損壞聽力。
危險範圍！手掌、手臂和手指頭必須儘可能遠離此範圍。
如需設定偏好的垂直斜鋸角，機臂必須能夠自由移動。
拉起鎖止按鈕： 可以調整垂直斜鋸角。
按下鎖止按鈕： 維持調整過的垂直斜鋸角。
66|繁體中文
符號和它們的代表意義
請注意鋸片尺寸。鋸片上的內孔直徑必須和工具主軸完全吻合，不能有空隙。如果必須使用異徑管，則應注意：異徑管尺寸必須與鋸片主體厚度、鋸片內孔直徑以及工具主軸直徑相配。請儘可能使用鋸片隨附的異徑管。
鋸片直徑必須與符號上的數值相符。
切割垂直斜鋸角時，必須拆除左 / 右側可調式止動滑軌。
產品和功率描述
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及／或重傷。
請留意操作說明書中最前面的圖示。
依規定使用機器
本電動工具適合以站立的方式，在木材上進行縱向和橫向的直線鋸切。同時水平斜鋸角為 -47^ 至 +52^ ，垂直斜鋸角為 45^ （左側）至 45^ （右側）。
本電動工具的功率適合鋸切硬木和軟木，以及塑合板與纖維板。
安裝合適的鋸片後，也可以鋸切鋁製型材和塑膠。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 拉引装置的止付螺栓
(2) 拉引装置
(3) 雷射警示牌
(4) 搬運把手
(5) 把手
(6) 起停開關的作動安全鎖
(7) 防護罩
(8) 活動防護罩
(9) 安装孔
(10) 嵌補板
(11) 斜鋸角的鎖止按鈕（水平）
(12) 偏好斜鋸角的鎖定旋鈕（水平）
(13) 斜鋸角的鎖止按鈕（垂直）
(14) 斜鋸角的角度指示器（水平）
(15) 基本斜鋸角的刻槽（水平）
(16) 锯台延長件
(17) 工件托架 ^a)
(18) 固定式止動滑軌
(19) 可調式止動滑軌
(20) 活動夾鉗
(21) 0°斜鋸角調整鈕（垂直）
(22) 限深挡塊
(23) 限深挡塊的校正螺栓
(24) 内六角扳手
(25) 搬運固定裝置
(26) 長度擋塊
(27) 把手凹槽
(28) 水平固定孔。
(29) 锯台
(30) 斜鋸角刻度尺（水平）
(31) 防傾保護設計
(32) 滑輪
(33) 主軸鎖
(34) 雷射光束射出口
(35) 起停開關
(36) 雷射起停開關（標示鋸線）
(37) 出屑口
(38) 蝶翼螺栓，用來固定可調式止動滑軌
(39) 活動夾鉗安裝孔
(40) 右側斜鋸角範圍的止動螺栓（垂直）
(41) 基本斜鋸角 45^ 、 22.5^ 和 33.9^ 的擋塊 (垂直)
(42) 锯台延長件的止付螺栓
(43) 锯台延長件的的防鬆螺栓
(44) 工件托架支座（在電動工具上）
(45) 第二個工件托架的支座（在工件托架上）
(46) 集塵袋
(47) 固定鋸片的內六角螺栓
(48) 緊固法蘭
(49) 锯片
(50) 内側緊固法蘭
(51) 蝶翼螺栓，可將螺桿調整至適當高度
(52) 螺桿
(53) 活動夾鉗蝶翼螺栓
(54) 活動夾鉗榫頭
(55) 斜鋸角的角度指示器（垂直）
(56) 斜鋸角刻度尺（垂直）
(57) 長度擋塊的止付螺栓
(58) 平行擋塊的導軌
(59) 用於固定平行擋塊導軌的蝶翼螺栓
(60) 嵌補板的固定螺栓
(61) 雷射定位調整螺栓
(62) 三角尺
(63) 0°斜鋸角的止動螺栓（垂直）
(64) 止動滑軌的內六角螺栓
(65) 角度指针的固定螺栓（垂直）
(66) 角度指示器的固定螺栓（水平）
a) 並非所有國家的特定規格均可使用。
技術性數據
| 斜斷鋸 GCM 254 D | |
| 產品機號 | 3 601 M53 0.. |
| 額定輸入功率 | W 1800 |
| 無負載轉速 | 次 / 分 4800 |
| 雷射種類 | nm 650 |
| mW < 1 | |
| 雷射等級 | 2 |
| 重量符合 EPTA-Procedure 01:2014 | kg 17.9 |
| 絕緣等級 | □/II |
適用鋸片的尺寸
| 鋸片直徑 | mm 254 |
| 鋸片主體的厚度 | mm 1.4-2.5 |
| 最大鋸切寬度 | mm 3 |
| 孔徑 | mm 25.4 |
容許的工件尺寸（最大／最小）：(參見「容許的工件尺寸」，頁70)
本說明書提供的參數是以230伏特為依據，於低電壓地區，此數據有可能不同。
數值可能因產品而異，並受使用條件以及環境條件影響。進一步資訊請見www.bosch-professional.com/wac。
本設備符合IEC 61000-3-11要求且限於有條件連接。不合適的電力狀態下會導致本設備偶發性的電壓波動。本設備的阻抗設定為 Z_actual = 0.094 。使用者必須確認用於接上設備的連接點阻抗為 Z_max ，且符合阻抗要求： Z_actual ≥ Z_max 。若 Z_max 不明，請洽詢電力網路提供商或電力公司以確定 Z_max 的數值。
安装
▶ 請避免意外啟動電動工具。安裝時以及進行電動工具的維護修理工作時，機器的插頭都不可以插在插座中。
供貨範圍
對此，請您留意操作說明書開頭處的供貨範圍說明。
初次使用本電動工具之前，先檢查以下各部件是否包含在供貨範圍中：
- 已安裝鋸片的斜斷鋸
- 集塵袋 (46)
- 工件托架 (17) (2 件) (並非所有國家的特定規格均可使用。)
- 活動夾鉗 (20)
- 内六角扳手 (24)
- 三角尺 (62)
- 锯台延長件 (16) (2 件)
提示：檢查電動工具是否有壞損之處。
使用電動工具之前，必須仔細檢查防護裝置或輕微損壞的零件是否仍然運作正常。檢查活動零件是否功能正常、沒有被卡死，以及是否有任何零件有否受損。所有零件都必須安裝正確，並且符合規定以確保機器能夠正常運作。
損壞的防護裝置和零件必須按照規定交給合格的專業修理廠修理或更換。
安装各部件
- 小心地從包裝中取出所有隨附零件。
- 拆除電動工具和隨附配件上的所有包裝材料。
- 為方便作業，安裝隨附的裝置元件時請注意，電動工具應位於搬運位置。
安裝鋸台延長件（請參考圖 A1）
您可以在電動工具的左側或右側安裝延伸架。如此有加寬鋸台延長件的效果。
- 使用十字螺絲起子將防鬆螺栓 (43) 從鋸台延長件旋出。
- 使電動工具傾斜。
- 將鋸台延長件 (16)從電動工具兩側往其專用開孔推入到底。
- 為防止拉出，請將防鬆螺栓 (43) 再次旋入鋸台延長件。
安裝工件托架（請參考圖 A2）
工件托架 (17) 可定位在電動工具左方、右方或前方。彈性插拔系統可用於加裝多種加長或加寬裝置（請參考圖 G）。
- 根據需求將工件托架 (17) 插入電動工具上的支座 (44) 或第二個工件托架的支座 (45) 內。
▶ 請勿從工件托架抬起電動工具。 搬動電動工具時只能使用搬運裝置。
固定安裝方式或活動安裝方式
為了能夠穩定地操作機器，正式使用機器之前，必須把電動工具固定在平坦、穩固的工作平面上（例如工作桌）。
安裝在工作平面上（請參考圖 B1-B2）
- 使用合適的夾鉗把電動工具固定在工作平面上。 必須利用安裝孔 (9) 來進行固定。
或
- 也可以使用一般市售活動夾鉗，夾住電動工具的支撐腳以便將它固定在工作平面上。
安装在博世工作桌上
博世的 GTA 工作桌擁有可調整高度的桌腳，使電動工具能夠穩固站立在任何底座上。工作桌的工件托架可以支撐較長工件。
請詳讀工作桌附帶的所有警告指示和說明。若未遵循警告指示和說明可能遭受電擊、發生火災並／或造成嚴重傷害。
▶ 安裝電動工具之前必須先正確地組裝工作桌。重點是要正確地組裝工作桌，如此可以避免工作桌倒塌。
68|繁體中文
- 把電動工具調整至搬運位置並將它安裝在工作台上。
活動式架設（不建議！）（請參考圖 B3）
如果電動工具在某些例外狀況下無法固定在平坦、穩固的工作平面上，您可以利用防傾保護設計進行架設，以做為權宜之策。
▶ 電動工具在沒有防傾保護設計下無法穩固站立，尤其在鋸切最大水平及／或垂直斜鋸角時極有可能翻傾。
- 向內轉動或向外轉動防傾保護設計 (31)，使電動工具能夠正好站立在工作平面上。
吸除廢塵／料屑
含鉛顏料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。
某些塵埃（例如加工橡木或山毛櫛的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。
- 儘可能使用適合物料的吸塵裝置。
- 工作場所要保持空氣流通。
- 建議佩戴 P2 過濾等級的口罩。
請留意並遵守貴國的物料加工相關法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
廢塵／料屑吸集裝置可能被廢塵、廢屑或工件殘屑堵塞。
- 關閉電動工具，並且從插座中拔出插頭。
- 請您稍候，讓鋸片完全停止轉動。
- 找出造成堵塞的原因，並排除障礙。
機器本身的吸塵裝備（請參考圖 C）
為了方便收集料屑，請使用集塵袋 (46)（配件）。
- 將集塵袋 (46) 套在出屑口 (37) 上。
鋸切時，集塵袋千萬不可以接觸轉動中的機具零件。
適時倒空集塵袋中的廢塵。
每次操作完畢後，都要檢查並且清潔集塵袋。
▶ 為了避免造成火災，鋸切鋁片時要拆除集塵袋。
外接其他吸塵裝置
若要吸塵，您也可在出屑口 (37) 接上吸塵器軟管（直徑 35 mm）。
根據工件材質選擇合適的吸塵器。
吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵器。
更換鋸片（請參考圖 D1-D4）
▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
▶ 安裝鋸片時務必穿戴防護手套。碰觸到鋸片可能被割傷。
所使用的鋸片其最高容許轉速必須高於電動工具的無負載轉速。
根據本說明書中提出的特性參數選擇合適的鋸片。必須選用通過 EN 847-1 認證並具有認證標示的鋸片。
只能使用本電動工具製造商所推薦的鋸片，以及加工物料適用的鋸片。唯有這樣做才能避免鋸切時發生鋸齒過熱的情形。
拆卸锯片
- 把電動工具調整至工作位置。
- 將活動防護罩 (8) 往後翻轉，然後讓它保持在這個位置上。
- 用內六角扳手（8 mm）(24)旋轉內六角螺栓(47)並同時按壓主軸鎖(33)，讓它卡緊。
- 按壓主軸鎖 (33) 不要放開，並沿順時針方向將內六角螺栓 (47) 旋出（左旋螺蚊！）。
- 取下緊固法蘭 (48)。
- 取出鋸片 (49)。
- 重新慢慢放下活動防護罩。
安装锯片
安裝時請注意，鋸齒的鋸切方向（即鋸片上的箭頭指示方向）必須與防護罩上的箭頭指示方向一致！
必要時，請在安裝前清潔所有待安裝的零部件。
- 將活動防護罩 (8) 往後翻轉，然後讓它保持在這個位置上。
- 將新鋸片裝到內側緊固法蘭 (50) 上。
- 裝上緊固法蘭 (48) 和內六角螺栓 (47)。按壓主軸鎖 (33)，直到其卡緊，接著再沿逆時針方向旋緊內六角螺栓。
- 重新慢慢放下活動防護罩。
操作
▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
搬運固定裝置（請參考圖 E）
搬運固定裝置 (25) 可讓您輕鬆將電動工具搬運至不同工作地點。
解開電動工具的鎖定（工作位置）
- 從把手 (5) 處將機臂略微往下推，即可解開搬運固定裝置 (25)。
- 將搬運固定裝置 (25) 拉至最外側。
- 慢慢向上提起機臂。
鎖定電動工具（搬運位置）
- 止付螺絲 (1) 若將拉引裝置 (2) 卡死，請將該螺絲鬆開。向前完全拉出機臂，並重新旋緊止付螺絲以便固定拉引裝置。
- 將校正螺栓 (23) 旋轉至最上方。
- 旋緊鎖定旋鈕 (12)，即可固定鋸台 (29)。
- 將把手 (5) 上的機臂往下拉至，搬運固定裝置 (25) 能夠推至最內側的程度。
此時機臂已經被鎖定，您可以搬運機器了。
正式運作前的準備工作
為確保精準鋸切，頻繁使用之後必須檢查電動工具的基本設定，必要時須適度調整。
檢查時不但要具備足夠的經驗，而且得使用特殊工具。
博世客戶服務中心能夠既快速又可靠地執行這項工作。
延長／加寬鋸台（請參考圖 F-G）
如果工件又長又重，必須在它懸空的末端底下墊上襯墊或做好支撐。
鋸台可藉由鋸台延長件(16)往左及往右延伸。
- 鬆開止付螺栓 (42)。
- 將鋸台延長件 (16) 往外拉至所需長度。
- 將止付螺栓 (42) 重新旋緊，以便固定鋸台延長件。
工件托架 (17) 的彈性插拔系統可用於加裝多種加長或加寬裝置。
- 根據需求將工件托架 (17) 插入電動工具上的支座 (44) 或第二個工件托架的支座 (45) 內。
▶ 請勿從工件托架抬起電動工具。 搬動電動工具時只能使用搬運裝置。
拆除止動滑軌（請參考圖 H）
鋸切垂直斜鋸角時，必須將左 / 右側可調式止動滑軌 (19) 拆除。
- 鬆開蝶翼螺栓 (38)。
- 拆除可調式止動滑軌 (19)。
鋸切好垂直斜鋸角之後，請將可調式止動滑軌 (19) 重新裝入，並將蝶翼螺栓 (38) 旋緊。
固定工件（請參考圖 I1-I3）
為了確保工作安全，請務必固定好工件。不可以加工太小而無法固定的工件。
垂直固定
- 將工件往止動滑軌 (18) 和 (19) 壓緊固定。
- 將隨附的活動夾鉗 (20) 插進任一專為其設置的孔洞 (39)。
- 鬆開蝶翼螺栓 (51) 並配合工件調整活動夾鉗。重新鎖緊蝶翼螺栓。
- 將螺桿 (52) 牢牢旋緊，以便固定工件。
水平固定
- 旋出蝶翼螺栓 (53) 並拉開活動夾鉗。
- 現在將「縮小」的活動夾鉗 (20) 連同榫頭 (54) 插進任一專為其設置的孔洞 (28)。
- 將工件壓緊在鋸台 (29) 上。
- 將螺桿 (52) 牢牢旋緊，以便固定工件。
放鬆工件
- 請逆時針旋轉螺桿 (52) 即可鬆開活動夾鉗。
調整水平斜鋸角
- 把電動工具調整至工作位置。
設定水平方向的基本斜鋸角（請參考圖 J）
鋸台上設有刻槽 (15)，讓您能夠快速而精準地調整至經常使用的水平斜鋸角：
左 右
| 0° | ||
| 45°; 22.5°; 15° | 15°; 22.5°; 45° | |
- 鎖定旋鈕 (12) 若已鎖上，請將它鬆開。
- 往下按鎖止按鈕 (11)，轉動鎖定旋鈕便可讓鋸台 (29) 向左或向右移直到角度指示器 (14) 指在所需基本斜鋸角上。
- 再次放開鎖止按鈕 (11)。必須可感覺到鋸台卡入刻槽。
- 將鎖定旋鈕 (12) 重新旋緊。
設定偏好水平斜鋸角
水平斜鋸角的調整範圍介於 47^ （左側）和 52^ （右側）之間。
- 鎖定旋鈕 (12) 若已鎖上，請將它鬆開。
- 往下按鎖止按鈕 (11)，轉動鎖定旋鈕便可讓鋸台 (29) 向左或向右移直到角度指示器 (14) 指在所需斜鋸角上。
- 再次放開鎖止按鈕 (11)。
- 將鎖定旋鈕 (12) 重新旋緊。
設定垂直斜鋸角
垂直斜鋸角的調整範圍介於 45^ （左側）和 45^ （右側）之間。
在 0^ 、 22.5^ 、 33.9^ 和 45^ 等角度上設有擋塊，可讓您快速而精準地調整至常用的垂直斜鋸角。
調整左側垂直斜鋸角範圍
- 拆除左側可調式止動滑軌 (19)。
- 旋轉左側擋塊 (41)，直到垂直方向的基本斜鋸角 45^ 卡在箭頭標記上。這樣就可以使用整個左側翻轉範圍。
- 將鎖止按鈕 (13) 往上拉。
- 從把手 (5) 處將機臂往左翻轉，直到角度指示器指在所需垂直斜鋸角上。
- 讓機臂保持在這個位置上，然後將鎖止按鈕 (13) 重新往下按。
調整右側的垂直斜鋸角範圍
- 拆除右側可調式止動滑軌 (19)。
- 旋轉右側擋塊 (41)，直到垂直方向的基本斜鋸角 45^ 卡在箭頭標記上。這樣就可以使用整個右側翻轉範圍。
- 將鎖止按鈕 (13) 往上拉。
- 將調整鈕 (21) 略微往左轉，從把手 (5) 處將機臂往右翻轉，直到角度指示器指在所需垂直斜鋸角上。
- 讓機臂保持在這個位置上，然後將鎖止按鈕 (13) 重新往下按。
設定垂直方向的基本斜鋸角（請參考圖 K）
- 拆除左 / 右側可調式止動滑軌 (19)。
- 將鎖止按鈕 (13) 往上拉。
基本斜鋸角 0^ :
- 將調整鈕 (21) 略微往左轉，將機臂從右側翻轉至 0° 位置，直到聽到卡入 0° 位置的聲音。
- 將鎖止按鈕 (13) 重新往下按。
70|繁體中文
基本斜鋸角 45^ 、 33.9^ 和 22.5^ ：
- 旋轉左側或右側擋塊 (41)，直到垂直方向的基本斜鋸角卡在箭頭標記上。
- 將機臂往左翻轉到底。 或者
將調整鈕 (21) 略微往左轉，從把手 (5) 處將機臂往右翻轉到底。
- 將鎖止按鈕 (13) 重新往下按。
操作機器
注意電源的電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。
▶ 請注意電源電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。標示為 230 V 的電動工具亦可接上 220 V 電源。
▶ 鋸切之前務必旋緊鎖定旋鈕 (12) 往下按鎖止按鈕 (13)。否則鋸片可能在工件中傾斜。
啟動（請參考圖 L）
- 若要讓電動工具開始運轉，請先按壓作動安全鎖(6)。接著再將起停開關(35)完全按壓到底，不要放開。
提示：基於安全考量，無法鎖定起停開關 (35) 的位置，所以操作機器時必須持續按住此開關。
關閉
- 若要關閉，鬆開起停開關 (35) 即可。
锯切
一般性的鋸切指示
▶ 锯切之前務必旋緊鎖定旋鈕 (12) 往下按鎖止按鈕 (13)。否則鋸片可能在工件中傾斜。
進行任何鋸切之前，必須先確定鋸片不會接觸止動滑軌、活動夾鉗或其它的機件。必要時得拆除輔助擋塊，或者適度調整輔助擋塊。
保護鋸片，以免受遭衝擊和碰撞。不可以側壓鋸片。
只能鋸切符合規定的材料。
不可以加工已被拉扯移位的工件。工件必須有一道筆直的邊，這樣才能夠貼靠在止動滑軌上。
如果工件又長又重，必須在它懸空的末端底下墊上襯墊或做好支撐。
檢查活動防護罩的功能是否正常，移動防護罩時會不會發生磨擦。將機臂往下移時，活動防護罩必須開啟。將機臂往上移時，活動防護罩必須閉合，蓋在鋸片上，並固定在機臂的最上方位置。
操作者的位置（請參考圖 M）
不可以站在電動工具前而與鋸片呈一直線，所站位置應要保持在鋸片的側面。這樣可以保護身體避免受到反彈力道衝擊。
- 手掌、手指和手臂必須遠離轉動中的鋸片。
- 雙手不得橫放在機臂前方。
需拉動的鋸切
- 針對需要藉助拉引裝置 (2) 的鋸切作業（寬工件），止付螺栓 (1) 若已鎖上，請將它鬆開。
- 依照需求，調整至所需的水平及／或垂直斜鋸角。
- 將工件緊壓固定在止動滑軌 (18) 和 (19)。
- 根據尺寸固定好工件。
- 將機臂拉離止動滑軌 (18)，直到鋸片位於工件前方。
- 啟動電動工具。
- 利用把手 (5) 緩慢地將機臂往下拉。
- 現在把機臂推向止動滑軌 (18) 和 (19)，並施力均勻地鋸切工件。
- 關閉電動工具並等待鋸片完全停止轉動。
- 將機臂慢慢往上提起。
無需拉動的鋸切（砍鋸）（請參考圖 N）
- 進行無需拉動的鋸切（小型工件）時，止付螺栓 (1) 若已鎖上，請將它鬆開。將機臂往止動滑軌 (18) 方向推到底，然後再將止付螺栓 (1) 重新鎖緊。
- 依照需求，調整至所需的水平及／或垂直斜鋸角。
- 將工件緊壓固定在止動滑軌 (18) 和 (19)。
- 根據尺寸固定好工件。
- 啟動電動工具。
- 利用把手 (5) 緩慢地將機臂往下拉。
- 鋸切工件時必須施力均勻。
- 關閉電動工具並等待鋸片完全停止轉動。
- 將機臂慢慢往上提起。
作業注意事項
標示鋸線（請參考圖 0）
雷射光束可為您顯示鋸片的鋸線。這樣您可以準確地放置好待鋸切的工件，無需打開活動防護罩。
- 此外，請您利用開關 (36) 啟動雷射光束。
- 將您在工件上所做的記號對準雷射標線中間。
提示：鋸切之前請檢查，鋸線是否仍正確顯示。因為在頻繁使用機器之後，雷射光時可能會因震動而偏移。
容許的工件尺寸
最大工件：
| 水平斜鋸角 | 垂直斜鋸角 | 高度x寬度[mm] |
| 最高時 最寬時 | ||
| 0° 0° 90 x 90 65 x 130 | ||
| 0° 45° 60 x 93 45 x 130 | ||
| 45°(左/右) | 0° 90 x 63 65 x 91 | |
| 45°(左) | 45° 55 x 70 35 x 91 | |
| 45°(右) | 45° 55 x 70 45 x 91 | |
最小工件（= 可用隨附之夾鉗 (20) 夾在鋸片左側或右側的所有工件）：130 x 50 mm（長 x 寬）
最大鋸切深度（0°/0°）：90 mm
鋸切等長的工件（請參考圖 P）
為了方便鋸切等長的工件，您可以使用平行擋塊(26)。
- 鬆開止付螺栓 (57) 並將導軌 (58) 中的平行擋塊 (26) 推至所需的工件長度。
- 重新鎖緊止付螺栓 (57)。
較長的工件：
- 鬆開蝶翼螺栓 (59) 並將導軌 (58) 向外拉到底。
- 重新鎖緊蝶翼螺栓 (59)。
- 將平行擋塊 (26) 調至所需的工件長度。
不使用平行擋塊切割：
- 鬆開止付螺栓 (57) 並將導軌 (58) 中的平行擋塊 (26) 完全向外推出。
- 將平行擋塊旋轉 90°，使其與止動滑軌 (18) 齊平。
- 重新鎖緊止付螺栓 (57)。
調整限深擋塊（鋸切凹槽）（請參考圖 Q）
鋸切凹槽時必須調整限深擋塊。
- 將限深擋塊 (22) 往外翻轉。
- 從把手 (5) 處將機臂翻轉至所需位置。
- 扭轉校正螺栓 (23)，讓螺栓末端碰觸到限深擋塊 (22)。
- 將機臂慢慢往上提起。
特殊工件
鋸切彎曲或圓形工件時必須特別小心，千萬要固定好工件，不可以讓工件滑動。在鋸線上，工件、止動滑軌與鋸台三者必須緊靠在一起，之間不可以存在任何空隙。
如有必要，必須製作特殊固定裝置。
汰換嵌補板（請參考圖 R）
本電動工具經長時間使用後，其嵌補板 (10) 可能會有磨損情形。
嵌補板若有任何破損，請予以更換。
- 把電動工具調整至工作位置。
- 請用市售的十字螺絲起子 (60) 將螺栓旋出，然後取下舊嵌補板 (10)。
- 鋺上新的嵌補板並重新鎖緊螺栓 (60)。
加工側邊條
可以使用以下兩種不同的方式加工側邊條：
工件的放置方式 踢腳板 天花板飾條
- 靠在止動滑軌上
- 平放在鋸台上
接下來可以根據側邊條的寬度，選擇需拉動的鋸切方式或無需拉動的鋸切方式。
一律要先在廢木上測試調整好的斜鋸角（水平和／或垂直）。
校正雷射
提示：若要測試雷射功能，電動工具必須連接電源。
校正雷射時（例如移動機臂時）千萬不可按壓起停開關。不小心啟動電動工具可能造成人員受傷。
- 把電動工具調整至工作位置。
- 將鋸台 (29) 轉至 0° 刻槽 (15)。必須可感覺到撥桿卡入刻槽。
為確保精準鋸切，在頻繁使用之後必須檢查雷射光束，必要時得做適度調整。
檢查時不但要具備足夠的經驗，而且得使用特殊工具。
博世客戶服務中心能夠既快速又可靠地執行這項工作。
檢查（請參考圖 S1）
- 在工件上畫一條筆直鋸線。
- 利用把手 (5) 緩慢地將機臂往下拉。
- 調整工件，讓鋸片上的鋸齒靠在鋸線上。
- 讓工件保持在這個位置並握牢它，再度慢慢向上提起機臂。
- 請確實夾緊工件。
- 請您利用開關 (36) 啟動雷射光束。
即便在放下機臂的時候，雷射也必須與工件上的鋸線全長對齊。
調整（請參考圖 S2）
- 請用合適的螺絲起子轉動調整螺栓 (61)，讓雷射光束與工件上的鋸線全長對齊。
逆時針旋轉時，雷射光束會由左向右移動。順時針旋轉時，雷射光束會由右向左移動。
檢查和調整基本設定
為確保精準鋸切，頻繁使用之後必須檢查電動工具的基本設定，必要時須適度調整。
檢查時不但要具備足夠的經驗，而且得使用特殊工具。
博世客戶服務中心能夠既快速又可靠地執行這項工作。
設定垂直方向的 0^ 基本斜鋸角
- 把電動工具調整至工作位置。
- 將鋸台 (29) 轉至 0° 刻槽 (15)。必須可感覺到撥桿 卡入刻槽。
- 將鎖止按鈕 (13) 往上拉。
- 將調整鈕 (21) 略微往左轉，將機臂從右側翻轉至 0° 位置，直到聽到卡入 0° 位置的聲音。
- 將鎖止按鈕 (13) 重新往下按。
檢查（請參考圖 T1）
- 請將與鋸片 (49) 齊平的 90° 三角尺 (62) 放在鋸台 (29) 與鋸台 (29) 上的鋸片之間。
三角尺的柄部必須全長與鋸片 (49) 齊平。
72|繁體中文
調整（請參考圖 T2）
- 用一般市售環形扳手或開口扳手，鬆開止動螺栓 (63) 的鎖緊螺母。
- 轉入或轉出止動螺栓 (63)，使三角尺 (62) 的柄部全長與鋸片齊平。
- 將鎖止按鈕 (13) 重新往下按。
- 然後將止動螺栓 (63) 的鎖緊螺母重新旋緊。調整後，若角度指針 (55) 未與刻度尺 (56) 的 0° 記號呈一直線，請用一般市售十字螺絲起子鬆開螺栓 (65)，將角度指針對準 0° 記號，（請參考圖 W）。
調整垂直方向的 45^ 基本斜鋸角（右側）
- 把電動工具調整至工作位置。
- 將鋸台 (29) 轉至 0° 刻槽 (15)。必須可感覺到撥桿 卡入刻槽。
- 拆除右側可調式止動滑軌 (19)。
- 旋轉右側擋塊 (41)，直到基本斜鋸角 45° 卡在箭頭標記上。
- 將鎖止按鈕 (13) 往上拉。
- 將調整鈕 (21) 往左轉，從把手 (5) 處將機臂往右翻轉到底。
檢查（請參考圖 U1）
- 請將與鋸片 (49) 齊平的 45° 三角尺 (62) 放在鋸台 (29) 與鋸台上的右側鋸片之間。
三角尺的柄部必須全長與鋸片 (49) 齊平。
調整（請參考圖 U2）
- 用一般市售環形扳手或開口扳手，鬆開止動螺栓 (40) 的鎖緊螺母。
- 轉入或轉出止動螺栓 (40)，使三角尺 (62) 的柄部全長與鋸片齊平。
- 將鎖止按鈕 (13) 重新往下按。
- 然後將止動螺栓 (40) 的鎖緊螺母重新旋緊。
調整後，若角度指示器 (55) 未與刻度尺 (56) 的 45° 記號呈一直線，請先再檢查一次垂直斜鋸角和角度指示器的 0° 設定。然後再重新調整一次垂直 45° 斜鋸角。
校準止動滑軌
- 把電動工具調整至搬運位置。
- 鎖定旋鈕 (12) 若已鎖上，請將它鬆開。
- 往下按鎖止按鈕 (11)，將鋸台 (29) 轉至 0° 刻槽 (15)。
- 再次放開鎖止按鈕 (11)。必須可感覺到鋸台卡入刻槽。
- 拆除可調式止動滑軌 (19)。
檢查（請參考圖 V1）
- 請將與鋸片 (49) 齊平的 90° 三角尺 (62) 放在止動滑軌 (18) 與鋸台 (29) 上的鋸片之間。
三角尺的柄部必須全長與止動滑軌齊平。
調整（請參考圖 V2）
- 用隨附的內六角扳手 (24) 鬆開所有內六角螺栓 (64)。
- 轉動止動滑軌 (18)，使三角尺全長齊平。
- 再度旋緊螺栓。
校正角度指示器（垂直）（請參考圖 W）
- 將鎖止按鈕 (13) 往上拉。
- 將調整鈕 (21) 略微往左轉，將機臂從右側翻轉至 0^ 位置，直到聽到卡入 0^ 位置的聲音。
- 將鎖止按鈕 (13) 重新往下按。
檢查
角度指示器 (55) 必須與刻度尺 (56) 的 0° 記號呈一直線。
調整
- 請用十字螺栓起子鬆開螺栓 (65)，然後將角度指示器對準 0° 記號。
- 將螺栓重新旋緊。
校正角度指示器（水平）（請參考圖 X）
- 把電動工具調整至工作位置。
- 將鋸台 (29) 轉至 0° 刻槽 (15)。必須可感覺到撥桿卡入刻槽。
檢查
角度指示器 (14) 必須與刻度尺 (30) 的 0° 記號呈一直線。
調整
- 請用十字螺栓起子鬆開螺栓 (66)，然後將角度指示器對準 0° 記號。
- 將螺栓重新旋緊。
搬運電動工具（請參考圖 Y）
搬運電動工具之前必須先執行以下步驟：
- 止付螺栓 (1) 若已鎖上，請將它鬆開。向前完全拉出機臂並重新旋緊止付螺栓。
- 請確認：限深擋塊 (22) 是否已推到最裡面且移動機臂時調整螺絲 (23) 不會穿過開口碰觸到限深擋塊。
- 把電動工具調整至搬運位置。
- 拆除所有無法被固定在電動工具上的配件。搬運時必須儘可能把不使用的鋸片放置在密閉盒子中。
- 從搬運把手 (4) 處提起電動工具或者請您抓握鋸台側邊的把手凹槽 (27)。
▶ 搬動電動工具時只能使用搬運裝置，切勿使用防護裝置或工件托架進行搬運。
維修和服務
保養與清潔
▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
如果必須更換連接線，請務必交由 Bosch 或者經授權的 Bosch 電動工具顧客服務執行，以避免危害機器的安全性能。
活動防護罩必須能夠自由來回擺動，並且要能夠自動關閉，所以防護罩的四周必須隨時保持清潔。
每次工作結束後都要使用壓縮空氣或軟刷清除機器上的灰塵和鋸屑。
定期清潔滑輪 (32)。
降低噪音的措施
製造商提供的方法：
- 緩速起動
- 提供特別為了降低噪音而研發的鋸片操作者自己能做的措施：
- 將機器安裝在穩固的工作面上，可以降低震動 - 使用具備降低噪音功效的鋸片
- 定期清潔鋸片和電動工具
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的產品機號。
台灣
台灣羅伯特博世股份有限公司 建國北路一段90號6樓
台北市10491
電話:(02)77342588
傳真:(02) 2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH 羅伯特·博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國
以下更多客戶服務處地址：
必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。
不可以把電動工具丟入家庭垃圾中。
