PANDUAN PENGGUNA GCM 254 D Professional BOSCH

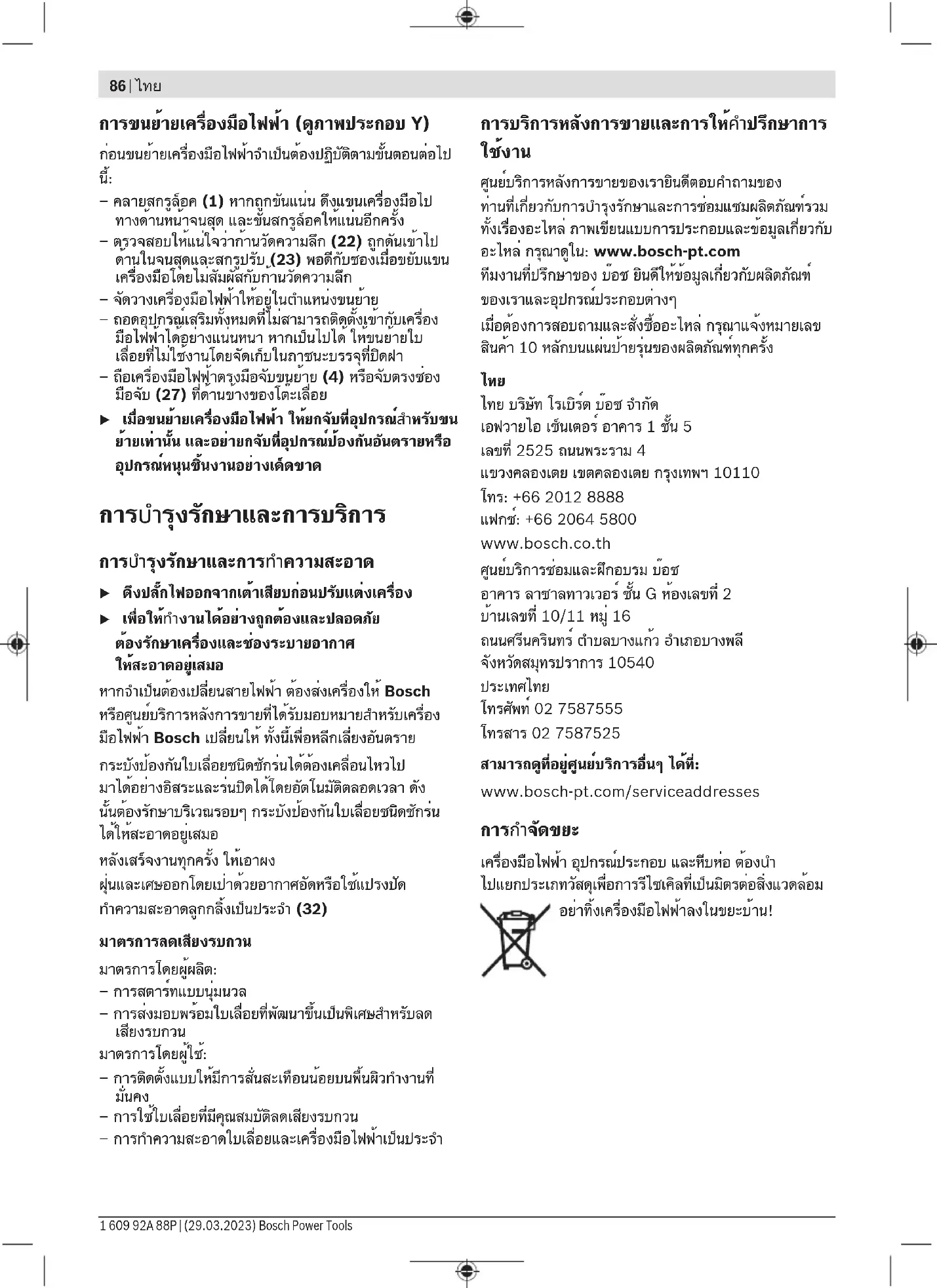

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses การกำจัดขยะ เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน! 1 609 92A 88P | (29.03.2023) Bosch Power ToolsBahasa Indonesia | 87 Bahasa Indonesia Petunjuk Keselamatan Petunjuk Keselamatan Umum Perkakas Listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang Bosch Power Tools 1 609 92A 88P | (29.03.2023)88 | Bahasa Indonesia switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Petunjuk Keselamatan untuk Gergaji Miter (Mitre Saw) u Gergaji miter ditujukan untuk memotong kayu atau produk berbahan sejenis kayu. Gergaji ini tidak dapat digunakan dengan cakram pemotong abrasif untuk memotong material dari besi seperti batang, tongkat, tiang, dll. Debu abrasif menyebabkan komponen yang bergerak, seperti pelindung bagian bawah, menjadi tersendat. Percikan api dari pemotongan abrasif akan membakar pelindung bawah, sisipan kerf dan bagian berbahan plastik lainnya. u Jika mungkin, gunakan penjepit untuk menyokong benda kerja. Jika benda kerja dipegang dengan tangan, Anda harus selalu menjaga jarak tangan Anda setidaknya 100 mm dari masing-masing bilah gergaji. Jangan menggunakan gergaji ini untuk memotong benda yang terlalu kecil meski dijepit dengan aman atau dipegang dengan tangan. Jika tangan berada terlalu dekat dengan bilah gergaji, akan terdapat risiko cedera yang lebih tinggi karena kontak dengan bilah. u Benda kerja harus dalam keadaan tidak bergerak dan dijepit atau dipegang dengan ditekan ke pelindung dan ke meja. Jangan mengumpankan benda kerja secara bebas ke bilah atau memotong dengan tangan kosong dengan cara apa pun. Benda kerja yang bebas atau bergerak dapat terlempar dengan kecepatan tinggi, dan menyebabkan cedera. u Tekan gergaji dengan mendorongnya ke benda kerja. Jangan memotong dengan menarik gergaji pada benda kerja. Untuk memotong, angkat kepala gergaji dan tarik keluar ke atas benda kerja tanpa memotongnya, lalu hidupkan mesin, tekan kepala gergaji ke bawah dan kemudian dorong sambil menekan gergaji ke benda kerja. Memotong dengan pull stroke (menarik gergaji sambil ditekan ke benda kerja) dapat menyebabkan bilah gergaji naik ke atas benda kerja dan rakitan bilah terlempar dengan keras ke arah operator. u Jangan pernah menyilangkan tangan pada garis yang hendak dipotong baik di depan maupun di belakang bilah gergaji. Memegang benda kerja dengan "tangan menyilang" yaitu memegang benda kerja di sebelah kanan bilah gergaji dengan tangan kiri, atau sebaliknya, sangatlah berbahaya. u Jangan mencoba meraih ke belakang pelindung kurang dari 100 mm dari masing-masing bilah gergaji dengan tangan, guna melepaskan potongan kayu, atau karena alasan lainnya saat bilah sedang berputar. Jarak bilah gergaji yang berputar ke tangan dapat menjadi tidak mudah terlihat dan dapat menyebabkan cedera serius. u Teliti benda kerja sebelum memotong. Jika benda kerja bengkok atau melengkung, jepitlah dengan bagian luar yang melengkung menghadap ke pelindung. Selalu pastikan bahwa tidak terdapat celah antara benda kerja, pelindung dan meja sepanjang garis pemotongan. Benda kerja yang bengkok atau melengkung dapat berputar atau bergeser dan dapat menyebabkan lilitan pada bilah gergaji yang berputar saat pemotongan. Tidak boleh terdapat paku atau benda asing di dalam benda kerja. u Jangan gunakan gergaji sampai meja bebas dari semua peralatan, potongan kayu, dll. selain benda kerja. Puing-puing kecil atau potongan-potongan kayu yang terlepas atau objek lainnya yang mengenai bilah yang berputar dapat terlempar dengan kecepatan tinggi. u Potonglah hanya satu benda kerja dalam satu waktu. Benda kerja yang ditumpuk tidak dapat dijepit atau ditahan dengan benar dan dapat melilit pada bilah atau bergeser selama pemotongan. 1 609 92A 88P | (29.03.2023) Bosch Power ToolsBahasa Indonesia | 89 u Pastikan gergaji miter dipasang atau ditempatkan pada permukaan kerja yang kuat dan rata sebelum digunakan. Permukaan kerja yang kuat dan rata akan membuat gergaji miter tidak mudah goyah. u Buatlah rencana kerja. Setiap kali Anda mengubah setelan kemiringan atau sudut 45 derajat (mitre angle), pastikan pelindung yang dapat disetel telah disesuaikan dengan benar untuk menyokong benda kerja dan tidak akan mengganggu bilah atau sistem pelindung. Gerakkan bilah gergaji untuk menyimulasikan satu potongan penuh tanpa menekan tombol “ON” dan tanpa adanya benda kerja di meja untuk memastikan tidak akan terdapat gangguan atau bahaya terpotongnya pelindung. u Sediakan sokongan yang memadai seperti meja tambahan, kuda-kuda penyangga, dll untuk benda kerja yang berukuran lebih lebar atau lebih panjang dari permukaan meja. Benda kerja yang berukuran lebih lebar atau lebih panjang dari meja gergaji miter dapat terbalik jika tidak disokong dengan aman. Jika benda yang terpotong atau benda kerja terbalik, benda dapat mencabut pelindung bawah atau terlempar oleh bilah yang berputar. u Jangan meminta orang lain untuk menjadi penyokong sebagai pengganti meja tambahan. Penyokong untuk benda kerja yang goyah dapat menyebabkan bilah melilit atau benda kerja bergeser selama operasi pemotongan dan menarik Anda dan asisten Anda menuju ke bilah yang berputar. u Bagian yang dipotong tidak boleh mendesak atau ditekan, dengan alat apa pun, ke bilah gergaji yang berputar. Jika terperangkap, yaitu karena menggunakan pembatas (length stop), bagian yang dipotong dapat terjepit dan menekan bilah lalu terlempar dengan keras. u Selalu gunakan penjepit atau dudukan yang dirancang untuk menyokong dengan baik benda berbentuk bundar seperti tangkai silinder atau pipa. Tangkai silinder memiliki kecenderungan tergulir saat dipotong, yang menyebabkan bilah menusuk dan menarik benda kerja maupun tangan Anda menuju ke bilah. u Biarkan bilah mencapai kecepatan penuh sebelum menyentuh benda kerja. Hal ini akan mengurangi risiko terlemparnya benda kerja. u Jika benda kerja atau bilah mengalami kemacetan, matikan gergaji miter. Tunggulah hingga semua bagian yang bergerak berhenti dan cabut steker dari sumber daya dan/atau lepas baterai. Lalu bebaskan benda yang macet. Meneruskan memotong dengan benda kerja yang terjepit dapat menyebabkan gergaji miter kehilangan kendali atau rusak. u Setelah selesai memotong, lepaskan switch, turunkan kepala gergaji, dan tunggu hingga bilah gergaji berhenti sebelum mengangkat benda yang dipotong. Meraih dengan tangan di dekat bilah yang berjalan sangatlah berbahaya. u Genggam pegangan dengan kuat saat memotong sebagian atau saat melepas switch sebelum kepala gergaji benar-benar di posisi bawah. Tindakan pengereman gergaji dapat menyebabkan kepala gergaji tiba-tiba tertarik ke bawah, yang menyebabkan risiko cedera. u Jangan melepaskan gagang saat kepala gergaji telah mencapai posisi terendah. Selalu arahkan kembali kepala gergaji ke posisi teratas dengan tangan. Jika kepala gergaji bergerak secara tidak terkendali, hal tersebut dapat menyebabkan risiko cedera. u Jaga tempat pengerjaan tetap bersih. Campuran bahan yang berserakan cukup berbahaya. Debu logam yang kecil dapat terbakar atau menimbulkan ledakan. u Jangan menggunakan mata gergaji yang tumpul, retak, bengkok, atau rusak. Mata gergaji dengan gigi- gigi yang tumpul atau bengkok mengakibatkan celah pemotongan terlalu sempit sehingga terjadi gesekan yang terlalu tinggi, mata gergaji terjepit, dan terjadi sentakan. u Jangan menggunakan mata gergaji yang terbuat dari baja kecepatan tinggi (baja HSS). Mata gergaji dari bahan ini mudah patah. u Selalu gunakan bilah gergaji dengan ukuran dan bentuk lubang poros yang sesuai (belah ketupat versus bulat). Bilah gergaji yang tidak sesuai dengan perangkat keras yang terpasang pada gergaji akan bergerak tidak simetris dan mengakibatkan kehilangan kendali. u Jangan pernah menyingkirkan sisa-sisa pemotongan, serbuk kayu, dan semacamnya dari bidang pemotongan jika perkakas listrik dalam keadaan hidup. Gerakkan kepala perkakas selalu ke posisi normal dahulu dan kemudian matikan perkakas listrik. u Setelah digunakan, jangan memegang mata gergaji yang masih panas, tunggulah hingga menjadi dingin. Selama penggunaannya, mata gergaji menjadi sangat panas. u Perkakas listrik dikirim dengan tanda peringatan laser (lihat tabel "Simbol dan artinya"). u Jika teks pada tanda peringatan laser tidak tertulis dalam bahasa negara Anda, tempelkan label yang tersedia dalam bahasa negara Anda di atas label berbahasa Inggris sebelum Anda menggunakan alat untuk pertama kalinya. u Jangan pernah menutupi atau melepas label tentang keselamatan kerja yang ada pada perkakas listrik. Jangan melihat sinar laser ataupun mengarahkannya kepada orang lain atau hewan baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan seseorang, menyebabkan kecelakaan atau merusak mata. u Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan kepala agar tidak terkena sorotan laser. Bosch Power Tools 1 609 92A 88P | (29.03.2023)90 | Bahasa Indonesia u Jangan mengubah peralatan laser. Anda dapat menggunakan opsi pengaturan yang dijelaskan pada petunjuk penggunaan mesin dengan aman. u Jangan biarkan anak-anak menggunakan perkakas listrik tanpa pengawasan. Hal ini dapat menyilaukan orang lain atau diri sendiri secara tidak sengaja Simbol-simbol Simbol-simbol berikut dapat membantu Anda dalam menggunakan perkakas listrik. Pelajari dan ingat simbol- simbol berikut beserta maknanya. Pengertian yang betul dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan lebih baik dan aman. Simbol dan artinya LASER RADIATIONDO NOT STARE INTO BEAMCLASS 2 LASER PRODUCTIEC 60825-1:2014<1mW, 650 nm Sinar laser Jangan menatap sinar Laser kelas 2 Jangan mendekatkan tangan Anda pada area pemotongan saat perkakas listrik beroperasi. Sentuhan dengan mata gergaji dapat mengakibatkan cedera. Kenakan masker pelindung debu. Kenakan kacamata pelindung. Pakailah pelindung telinga. Suara bising dapat menyebabkan daya pendengaran berkurang. Area berbahaya! Jauhkan tangan, jari atau lengan dari area ini. Untuk mengatur sudut mitre vertikal tertentu, lengan perkakas harus dapat digerakkan secara bebas. Tombol pengunci ditarik ke atas: Sudut mitre vertikal dapat diatur. Tombol pengunci ditekan ke bawah: Sudut mitre vertikal yang diatur akan dipertahankan. 254 mm 25.4 mm Perhatikan ukuran mata gergaji. Diameter lubang harus sesuai dengan spindel alat dan tidak goyah. Jika penggunaan reduktor diperlukan, pastikan ukuran reduktor sesuai dengan ketebalan bilah Simbol dan artinya baja, diameter lubang pada mata gergaji, serta diameter spindel alat. Sebisa mungkin, gunakan reduktor yang disertakan bersama mata gergaji. Diameter mata gergaji harus sesuai dengan informasi yang tercantum pada simbol. Saat memotong sudut mitre vertikal, rel pembatas sisi kiri atau kanan yang dapat disesuaikan harus dilepas. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini merupakan perkakas yang dapat dipasang di lantai yang digunakan untuk melakukan pemotongan tegak lurus memanjang dan melintang pada kayu. Sudut mitre horizontal dapat bersudut mulai –47° hingga +52° dan sudut mitre vertikal dapat bersudut mulai 45° (sisi kiri) hingga 45° (sisi kanan). Kapasitas perkakas listrik sesuai untuk memotong kayu keras dan kayu lunak serta papan partikel dan fiberboard. Jika menggunakan mata gergaji yang sesuai, perkakas listrik juga dapat digunakan untuk memotong profil aluminium dan bahan sintetik. Ilustrasi komponen Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis. (1) Sekrup pengencang alat pemandu gerakan (2) Alat pemandu gerakan (3) Label peringatan laser (4) Gagang untuk mengangkut perkakas (5) Gagang (6) Kunci pengaman untuk tombol on/off (7) Kap pelindung (8) Kap pelindung yang dapat digeser (9) Lubang untuk pemasangan (10) Pelat sisipan (11) Tombol pengunci untuk sudut mitre (horizontal) 1 609 92A 88P | (29.03.2023) Bosch Power ToolsBahasa Indonesia | 91 (12) Kenop pengunci untuk sudut mitre lainnya (horizontal) (13) Tombol pengunci untuk sudut mitre (vertikal) (14) Indikator sudut untuk sudut mitre (horizontal) (15) Penahan untuk sudut mitre standar (horizontal) (16) Ekstensi meja potong (17) Penopang benda kerja

(18) Rel pembatas stasioner (19) Rel pembatas yang dapat disesuaikan (20) Penjepit sekrup (21) Kenop pengaturan untuk sudut mitre 0° (vertikal) (22) Pembatas kedalaman (23) Sekrup penyetel pembatas kedalaman (24) Kunci L (25) Kunci pengaman untuk pengangkutan (26) Mistar pembatas (27) Lekukan untuk menggenggam alat (28) Lubang untuk opsi pemasangan horizontal (29) Meja potong (30) Skala untuk sudut mitre (horizontal) (31) Pelindung antimiring (32) Rol peluncur (33) Pengunci spindel (34) Lubang outlet sinar laser (35) Tombol on/off (36) Tombol on/off untuk laser (penanda garis pemotongan) (37) Ejektor serbuk (38) Baut kupu-kupu untuk mengatur rel pembatas yang dapat disesuaikan (39) Lubang untuk penjepit sekrup (40) Sekrup pembatas untuk rentang sudut mitre sisi kanan (vertikal) (41) Pembatas sudut potong standar 45°, 22,5° dan 33,9° (vertikal) (42) Sekrup penjepit ekstensi meja potong (43) Sekrup pengunci ekstensi meja potong (44) Dudukan untuk penopang benda kerja (pada perkakas listrik) (45) Dudukan untuk penopang benda kerja kedua (pada penopang benda kerja) (46) Kantong debu (47) Sekrup heksagon untuk mengencangkan mata gergaji (48) Flensa penjepit (49) Mata gergaji (50) Flensa penjepit bagian dalam (51) Baut kupu-kupu untuk menyesuaikan ketinggian batang berulir (52) Batang berulir (53) Baut kupu-kupu penjepit sekrup (54) Penjepit sekrup kerucut (55) Indikator sudut untuk sudut mitre (vertikal) (56) Skala untuk sudut mitre (vertikal) (57) Sekrup penjepit mistar pembatas (58) Rel pemandu mistar pembatas (59) Baut kupu-kupu untuk memasang rel pemandu mistar pembatas (60) Baut untuk pelat sisipan (61) Sekrup penyetel untuk pengaturan posisi laser (62) Mistar segitiga pengukur sudut (63) Sekrup pembatas untuk sudut mitre 0° (vertikal) (64) Sekrup heksagon rel pembatas (65) Sekrup untuk indikator sudut (vertikal) (66) Sekrup untuk indikator sudut (horizontal)

Jenis laser nm 650 mW <1 Kelas laser 2 Berat sesuai dengan EPTA- Procedure 01:2014 kg 17,9 Tingkat perlindungan /II Dimensi untuk mata gergaji yang sesuai Diameter mata gergaji mm 254 Ketebalan bilah baja mm 1,4–2,5 Lebar pemotongan maks. mm 3 Diameter lubang mm 25,4 Ukuran benda kerja yang diperbolehkan (maksimal/ minimal): (lihat „Ukuran benda kerja yang diperbolehkan“, Halaman96) Data-data berlaku untuk tegangan nominal [U] 230V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan. Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan serta penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac. Alat memenuhi persyaratan IEC 61000-3-11 dan tunduk pada koneksi bersyarat. Alat terkadang dapat menyebabkan fluktuasi tegangan dalam kondisi daya yang tidak menguntungkan. Impedansi alat diatur sebagai

aktual =0,094Ω. Pengguna harus memastikan bahwa titik koneksi, dengan impedansi Z maks , dimana alat harus dipasang, memenuhi persyaratan impedansi: Z aktual

Jika Z maks tidak diketahui, tentukan Z maks dengan Bosch Power Tools 1 609 92A 88P | (29.03.2023)92 | Bahasa Indonesia berkonsultasi dengan pemasok jaringan atau otoritas pemasok . Cara memasang u Hindari perkakas listrik hidup secara tidak sengaja. Selama melakukan pemasangan dan pekerjaan lainnya pada perkakas listrik, steker tidak boleh dialiri listrik. Lingkup pengiriman Untuk itu, perhatikan ilustrasi lingkup pengiriman pada awal panduan pengoperasian. Sebelum menggunakan perkakas listrik untuk pertama kalinya, periksalah apakah semua komponen di bawah ini disertakan: – Mesin gergaji panel dengan mata gergaji yang terpasang – Kantong debu(46) – Penopang benda kerja(17) (2 buah) (tidak tersedia untuk semua model khusus tiap negara.) – Penjepit sekrup(20) – Kunci L(24) – Mistar segitiga pengukur sudut(62) – Ekstensi meja potong(16) (2 buah) Catatan: Periksa perkakas listrik dari kemungkinan kerusakan. Sebelum melanjutkan menggunakan perkakas listrik, periksa dengan saksama semua komponen pelindung atau komponen yang sedikit rusak apakah komponen tersebut berfungsi dengan baik. Periksa apakah komponen yang bergerak berfungsi dengan baik dan tidak terjepit atau apakah ada komponen yang rusak. Semua bagian-bagian harus terpasang dengan benar dan memenuhi semua persyaratan guna menjamin penggunaan perkakas listrik yang sempurna. Komponen perlindungan dan bagian-bagian yang rusak harus diperbaiki atau diganti di bengkel yang disetujui. Memasang komponen-komponen – Keluarkan semua komponen yang disediakan di kemasan dengan hati-hati. – Singkirkan semua bahan kemasan dari perkakas listrik dan dari aksesori yang disediakan. – Pastikan perkakas listrik berada dalam posisi pengangkutan agar pemasangan komponen perangkat yang disertakan lebih mudah dilakukan. Memasang ekstensi meja potong (lihat gambar A1) Agar meja potong menjadi lebih lebar, ekstensi meja potong dapat dipasang di sisi kiri dan kanan pada perkakas listrik. – Lepas sekrup pengunci (43) dari ekstensi meja potong dengan obeng kembang. – Miringkan perkakas listrik. – Masukkan ekstensi meja potong (16) pada kedua sisi perkakas listrik hingga maksimal ke dalam lubang yang disediakan. – Untuk mengunci posisi meja, pasang kembali sekrup pengunci (43) ke ekstensi meja potong. Memasang penopang benda kerja (lihat gambar A2) Penopang benda kerja (17) dapat diatur posisinya di sebelah kiri, kanan, atau di depan perkakas listrik. Sistem pemasangan yang fleksibel memungkinkan pengguna melakukan berbagai variasi ekstensi atau pelebaran (lihat gambarG). – Pasang penopang benda kerja (17) ke dalam dudukan (44) pada perkakas listrik atau ke dalam dudukan (45) pada penopang benda kerja kedua sesuai dengan kebutuhan. u Jangan pernah memegangi penopang benda kerja untuk membawa perkakas listrik. Hanya gunakan peralatan untuk mengangkut saat mengangkut perkakas listrik. Pemasangan stasioner atau fleksibel u Untuk menjamin keamanan kerja, perkakas listrik harus dipasang terlebih dulu di tempat kerja yang datar dan stabil (misalnya meja kerja) sebelum digunakan. Pemasangan di area kerja (lihat gambar B1−B2) – Kencangkan perkakas listrik di meja kerja dengan sekrup yang sesuai. Untuk itu, gunakan lubang-lubang bor (9). atau – Kencangkan kaki perkakas listrik pada meja kerja dengan klem yang tersedia secara komersial. Pemasangan di meja kerja Bosch Meja kerja GTA Bosch menahan kedudukan perkakas listrik di segala permukaan dengan kaki yang dapat disetel ketinggiannya. Dudukan benda kerja pada area kerja digunakan untuk menunjang benda kerja yang berukuran panjang. u Baca semua petunjuk peringatan keamanan yang tercantum untuk meja kerja. Jika petunjuk untuk keamanan kerja dan penggunaan tidak dipatuhi, dapat terjadi kontak listrik, kebakaran dan/atau cedera parah. u Sebelum memasang perkakas listrik pada meja kerja, rakit dulu meja kerja dengan benar. Perakitan yang tepat sangat penting dilakukan agar meja kerja tidak roboh. – Pasang perkakas listrik di area kerja pada posisi pengangkutan. Pemasangan fleksibel (tidak disarankan!) (lihat gambar B3) Jika perkakas listrik tidak memungkinkan dipasang di tempat yang rata dan stabil pada situasi tertentu, perkakas listrik dapat disetel dengan perlindungan antimiring untuk sementara waktu. u Perkakas listrik akan berdiri dengan tidak seimbang tanpa perlindungan antimiring dan dapat miring atau 1 609 92A 88P | (29.03.2023) Bosch Power ToolsBahasa Indonesia | 93 terbalik terutama saat mengoperasikan perkakas dengan sudut potong horizontal dan/atau vertikal maksimal. – Putar perlindungan antimiring (31) ke dalam atau luar sejauh mungkin hingga perkakas listrik tegak lurus dengan permukaan kerja. Pengisapan debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat kerja. – Dianjurkan untuk memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Pengisap debu/serbuk dapat tersumbat oleh debu, serbuk atau serpihan dari benda yang dikerjakan. – Matikan perkakas listrik dan lepas steker dari stopkontak. – Tunggu hingga mata gergaji benar-benar berhenti. – Periksa penyebab tersumbatnya perkakas dan segera perbaiki. Ekstraksi otomatis (lihat gambar C) Gunakan kantong debu (46) (aksesori) untuk mengumpulkan serpihan dengan mudah. – Pasang kantung debu (46) pada ejektor serbuk (37). Selama penggergajian, kantong debu sama sekali tidak boleh menyentuh bagian-bagian perkakas listrik yang bergerak. Kosongkan kantong debu tepat pada waktunya. u Periksa dan bersihkan kantung debu setelah setiap penggunaan. u Untuk menghindari terjadinya kebakaran, lepaskan kantung debu jika melakukan penggergajian pada bahan aluminium. Pengisapan eksternal Untuk pengisapan, sambungkan juga slang pengisap debu (diameter 35 mm) ke pembuangan serbuk (37). Mesin pengisap debu harus sesuai dengan bahan yang dikerjakan. Gunakan mesin pengisap khusus saat mengisap debu yang sangat berbahaya bagi kesehatan, pemicu kanker atau debu kering. Mengganti mata gergaji (lihat gambar D1−D4) u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Kenakan sarung tangan pelindung saat memasang mata gergaji. Terdapat risiko cedera jika menyentuh mata gergaji. Hanya gunakan mata gergaji dengan kecepatan putaran maksimal yang diperbolehkan yang lebih tinggi daripada kecepatan putaran tanpa beban dari perkakas listrik. Hanya gunakan mata gergaji yang sesuai dengan data-data yang tercantum di dalam petunjuk pengoperasian yang diberikan dan diuji menurut peraturan EN 847-1 serta diberi tanda yang sesuai. Hanya gunakan mata gergaji yang dianjurkan oleh produsen perkakas listrik ini dan yang sesuai untuk mengerjakan bahan yang hendak dikerjakan. Hal ini bertujuan untuk menghindari pemanasan berlebih pada gigi gergaji pada saat menggergaji. Melepaskan mata gergaji – Atur perkakas listrik pada posisi pengoperasian. – Gerakkan kap pelindung yang dapat bergerak (8) ke belakang dan tahan kap pelindung yang dapat bergerak pada posisi ini. – Putar sekrup heksagonal (47) dengan kunci L (8mm) (24) dan tekan pengunci spindel (33) secara bersamaan hingga terkunci. – Tekan dan tahan pengunci spindel (33) dan putar keluar sekrup heksagonal (47) searah jarum jam (ulir kiri!). – Lepas flensa penjepit(48). – Lepas mata gergaji(49). – Arahkan kembali kap pelindung yang dapat bergerak secara perlahan ke bawah. Memasang mata gergaji u Pada waktu memasang mata gergaji, perhatikan agar arah pemotongan gigi (arah panah pada mata gergaji) sesuai dengan arah panah pada kap pelindung! Jika perlu, bersihkan dahulu semua komponen yang akan dipasang sebelum melakukan pemasangan. – Gerakkan kap pelindung yang dapat bergerak(8) ke belakang dan tahan kap pelindung yang dapat bergerak pada posisi ini. – Pasang mata gergaji baru pada flensa penjepit bagian dalam(50). – Pasang flensa penjepit(48) dan sekrup segi enam(47). Tekan pengunci poros(33) hingga terkunci dan kencangkan sekrup segi enam berlawanan arah jarum jam. – Arahkan kembali kap pelindung yang dapat bergerak secara perlahan ke bawah. Bosch Power Tools 1 609 92A 88P | (29.03.2023)94 | Bahasa Indonesia Penggunaan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Kunci transpor (lihat gambarE) Kunci transpor(25) memungkinkan perkakas listrik dapat ditangani dengan lebih mudah saat dipindahkan ke lokasi yang berbeda. Melepaskan penguncian perkakas listrik (posisi pengoperasian) – Tekan sedikit lengan perkakas pada gagang (5) ke bawah untuk meringankan kunci transpor (25). – Tarik sepenuhnya kunci transpor (25) ke luar. – Gerakkan lengan perkakas ke atas secara perlahan. Mengunci perkakas listrik (posisi pengangkutan) – Kendurkan sekrup pengunci (1) jika sekrup menjepit alat pemandu gerakan (2). Tarik sepenuhnya lengan perkakas ke depan dan tarik kembali sekrup pengunci untuk mengunci alat pemandu gerakan. – Kencangkan sepenuhnya sekrup penyetel (23) ke atas. – Kencangkan kenop penyetel (12) untuk mengunci meja potong (29). – Gerakkan lengan perkakas pada gagang (5) sejauh mungkin ke bawah hingga kunci transpor (25) dapat ditekan sepenuhnya ke dalam. Kini lengan perkakas terkunci dan perkakas listrik siap untuk diangkut. Persiapan pemakaian Untuk menjamin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan pengaturan. Untuk melakukannya, diperlukan pengalaman dan perkakas khusus yang sesuai. Pusat layanan pelanggan Bosch akan melakukan pekerjaan ini dengan cepat dan baik. Memperpanjang/memperlebar meja potong (lihat gambar F−G) Benda kerja yang panjang dan berat harus dialasi atau ditopang pada ujungnya. Meja potong dapat diperpanjang ke kiri dan ke kanan menggunakan ekstensi meja potong (16). – Lepaskan sekrup penjepit (42). – Tarik ekstensi meja potong(16) ke luar hingga mencapai panjang yang diinginkan. – Untuk mengencangkan ekstensi meja potong, kencangkan kembali sekrup penjepit (42). Sistem pemasangan yang fleksibel pada penopang benda kerja (17) memungkinkan pengguna melakukan berbagai variasi ekstensi atau pelebaran. – Pasang penopang benda kerja (17) ke dalam dudukan (44) pada perkakas listrik atau ke dalam dudukan (45) pada penopang benda kerja kedua sesuai dengan kebutuhan. u Jangan pernah memegangi penopang benda kerja untuk membawa perkakas listrik. Hanya gunakan peralatan untuk mengangkut saat mengangkut perkakas listrik. Melepas rel pembatas (lihat gambarH) Saat menggergaji sudut mitre vertikal, rel pembatas sisi kiri atau kanan yang dapat disesuaikan(19) harus dilepas. – Lepaskan baut kupu-kupu(38). – Lepaskan rel pembatas yang dapat disesuaikan(19). Setelah memotong sudut mitre vertikal, masukkan kembali rel pembatas yang dapat disesuaikan(19) dan kencangkan sekrup kupu-kupu(38). Mengencangkan benda kerja (lihat gambarI1−I3) Untuk menjamin keamanan kerja yang optimal, selalu kencangkan benda kerja. Jangan mengerjakan benda kerja yang terlalu kecil untuk dikencangkan. Mengencangkan secara vertikal – Tekan benda kerja dalam-dalam ke rel pembatas(18) dan(19). – Pasang klem sekrup (20) yang disediakan pada salah satu lubang (39) yang tersedia. – Kendurkan baut kupu-kupu (51) dan sesuaikan klem sekrup dengan benda kerja. Kencangkan kembali baut kupu-kupu. – Kencangkan batang berulir(52) dengan kuat dan kencangkan benda kerja. Mengencangkan secara horizontal – Kendurkan baut kupu-kupu (53) dan lepaskan penjepit sekrup. – Pasang penjepit sekrup yang telah "dilepas" (20) dengan kerucut (54) ke dalam lubang (28) yang disediakan. – Tekan benda kerja dengan kuat pada meja potong (29). – Kencangkan batang berulir(52) dengan kuat dan kencangkan benda kerja. Melepaskan benda kerja – Untuk mengendurkan klem, putar batang berulir (52) berlawanan arah jarum jam. Mengatur sudut mitre horizontal – Atur perkakas listrik pada posisi pengoperasian. Mengatur sudut potong horizontal standar (lihat gambar

45°; 22,5°; 15° 15°; 22,5°; 45° – Kendurkan kenop pengunci(12) jika kenop dikencangkan. 1 609 92A 88P | (29.03.2023) Bosch Power ToolsBahasa Indonesia | 95 – Tekan tombol pengunci (11) ke bawah dan putar meja potong(29) pada kenop pengunci ke kiri atau kanan hingga indikator sudut(14) menampilkan sudut mitre horizontal standar yang diinginkan. – Lepaskan kembali tombol pengunci (11). Meja potong harus benar-benar terkunci ke dalam alur. – Kencangkan kembali kenop pengunci (12). Mengatur sudut potong horizontal lainnya Sudut mitre horizontal dapat diatur dalam rentang sudut 47° (sisi kiri) hingga 52° (sisi kanan). – Kendurkan kenop pengunci(12) jika kenop dikencangkan. – Tekan tombol pengunci (11) ke bawah dan putar meja potong(29) pada kenop pengunci ke kiri atau kanan hingga indikator sudut(14) menampilkan sudut mitre horizontal yang diinginkan. – Lepaskan kembali tombol pengunci (11). – Kencangkan kembali kenop pengunci (12). Mengatur sudut mitre vertikal Sudut mitre vertikal dapat diatur dalam rentang sudut45° (sisi kiri) hingga 45° (sisi kanan). Untuk pengaturan sudut mitre vertikal yang sering digunakan secara cepat dan tepat, tersedia pembatas untuk sudut 0°, 22,5°, 33,9° dan 45°. Mengatur rentang sudut mitre vertikal sisi kiri – Lepaskan rel pembatas sisi kiri yang dapat disesuaikan (19). – Putar pembatas sisi kiri (41), hingga sudut mitre vertikal standar 45° terkunci pada tanda panah. Dengan begitu, seluruh rentang putar sisi kiri akan tersedia. – Tarik tombol pengunci (13) ke atas. – Gerakkan lengan perkakas pada gagang (5) ke kiri hingga indikator sudut menampilkan sudut mitre vertikal yang diinginkan. – Tahan lengan perkakas pada posisi ini dan tekan kembali tombol pengunci (13) ke bawah. Mengatur rentang sudut mitre vertikal sisi kanan – Lepaskan rel pembatas sisi kanan yang dapat disesuaikan (19). – Putar pembatas sisi kanan (41) hingga sudut mitre vertikal standar 45° terkunci pada tanda panah. Dengan begitu, seluruh rentang putar sisi kanan akan tersedia. – Tarik tombol pengunci (13) ke atas. – Putar kenop pengaturan (21) sedikit ke kiri dan gerakkan lengan perkakas pada gagang (5) ke kanan hingga indikator sudut menampilkan sudut mitre vertikal yang diinginkan. – Tahan lengan perkakas pada posisi ini dan tekan kembali tombol pengunci (13) ke bawah. Mengatur sudut mitre standar vertikal (lihat gambar K) – Lepaskan rel pembatas sisi kanan/kiri yang dapat disesuaikan (19). – Tarik tombol pengunci (13) ke atas. Sudut mitre standar 0°: – Putar kenop pengaturan(21) sedikit ke kiri dan gerakkan lengan perkakas dari kanan ke posisi 0° hingga terdengar mengunci di posisi 0°. – Tekan kembali tombol pengunci (13) ke bawah. Sudut mitre standar 45°, 33,9° dan 22,5°: – Putar pembatas kiri atau kanan (41) hingga sudut mitre vertikal standar yang diinginkan terkunci pada tanda panah. – Gerakkan lengan perkakas ke kiri hingga maksimal. atau Putar kenop pengaturan(21) sedikit ke kiri dan gerakkan lengan perkakas pada gagang (5) ke kanan hingga maksimal. – Tekan kembali tombol pengunci (13) ke bawah. Pengoperasian pertama kali u Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. u Perhatikan tegangan listrik! Tegangan sumber listrik harus sesuai dengan informasi yang tercantum pada label perkakas listrik. Perkakas listrik dengan daya sebesar 230V seperti yang diindikasikan pada label juga dapat dioperasikan pada daya 220V. u Sebelum menggergaji, kencangkan kenop pengunci (12) dan tekan tombol pengunci (13) ke bawah. Dengan demikian, mata gergaji tidak tersangkut pada benda kerja. Menghidupkan (lihat gambar L) – Untuk mengoperasikanperkakas listrik pertama kalinya, tekan terlebih dulu kunci pengaman (6). Kemudian, tekan sepenuhnya dan tahan tombol untuk menghidupkan dan mematikan (35). Catatan: Demi alasan keamanan, switch on/off (35) tidak bisa dikunci, melainkan tombol harus selalu ditekan selama perkakas digunakan. Mematikan perkakas listrik – Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan (35). Menggergaji Petunjuk umum untuk menggergaji u Sebelum menggergaji, kencangkan kenop pengunci (12) dan tekan tombol pengunci (13) ke bawah. Dengan demikian, mata gergaji tidak tersangkut pada benda kerja. u Sebelum mulai menggunakan perkakas listrik, periksalah mata gergaji agar tidak menyentuh rel pembatas, klem atau bagian yang lain dari perkakas. Bosch Power Tools 1 609 92A 88P | (29.03.2023)96 | Bahasa Indonesia Jika perlu, lepaskan semua mistar pembantu yang dipasang atau sesuaikan pembatasnya. Lindungilah mata gergaji terhadap benturan dan tumbukan. Jangan menekan mata gergaji dari samping. Hanya potong bahan yang disetujui sesuai ketentuan penggunaan. Jangan mengerjakan benda yang bengkok. Benda kerja harus selalu mempunyai tepi yang lurus untuk dirapatkan pada rel pembatas. Benda kerja yang panjang dan berat harus dialasi atau ditopang pada ujungnya. Pastikan agar kap pelindung yang dapat bergerak dapat berfungsi dengan baik dan bergerak secara bebas. Kap pelindung yang dapat bergerak harus dalam keadaan terbuka saat menggerakkan lengan perkakas ke bawah. Kap pelindung yang dapat bergerak harus tertutup kembali di atas mata gergaji dan terkunci pada posisi teratas lengan perkakas saat menggerakkan lengan perkakas ke atas. Posisi pengguna perkakas listrik (lihat gambar M) u Jangan berdiri langsung dalam satu garis dengan perkakas listrik dan mata gergaji, melainkan selalu di samping mata gergaji. Dengan demikian tubuh Anda akan terlindungi jika terjadi bantingan. – Jauhkan tangan, jari dan lengan dari mata gergaji yang berputar. – Jangan menyilangkan tangan Anda di depan lengan perkakas. Menggergaji dengan penarikan – Untuk potongan dengan bantuan alat pemandu gerakan (2) (benda kerja lebar), kendurkan sekrup pengencang (1) jika sekrup dikencangkan. – Sudut potong horizontal dan/atau vertikal yang diinginkan dapat disetel sesuai kebutuhan. – Tekan benda kerja dengan kuat pada rel penghenti (18) dan (19). – Kencangkan benda kerja sesuai dengan ukurannya. – Tarik lengan perkakas dari rel pembatas (18) sejauh mungkin hingga mata gergaji berada di depan benda kerja. – Nyalakan perkakas listrik. – Gerakkan lengan perkakas dengan gagang (5) ke bawah secara perlahan. – Tekan lengan perkakas ke arah rel penghenti (18) dan (19) kemudian gergaji benda kerja dengan dorongan yang merata. – Matikan perkakas listrik dan tunggu hingga mata gergaji benar-benar berhenti. – Gerakkan lengan perkakas ke atas secara perlahan. Menggergaji tanpa penarikan (menggergaji vertikal) (lihat gambar N) – Untuk potongan tanpa penarikan (benda kerja yang berukuran kecil), kendurkan sekrup pengencang (1) jika sekrup dikencangkan. Geser lengan perkakas ke arah rel pembatas (18) hingga maksimal lalu kencangkan kembali sekrup pengencang (1). – Sudut potong horizontal dan/atau vertikal yang diinginkan dapat disetel sesuai kebutuhan. – Tekan benda kerja dengan kuat pada rel penghenti (18) dan (19). – Kencangkan benda kerja sesuai dengan ukurannya. – Nyalakan perkakas listrik. – Gerakkan lengan perkakas dengan gagang (5) ke bawah secara perlahan. – Gergaji benda kerja dengan dorongan yang merata. – Matikan perkakas listrik dan tunggu hingga mata gergaji benar-benar berhenti. – Gerakkan lengan perkakas ke atas secara perlahan. Petunjuk pengoperasian Menandai garis pemotongan (lihat gambar O) Satu sinar laser menunjukkan garis pemotongan mata gergaji. Dengan demikian, benda kerja dapat ditempatkan secara tepat untuk digergaji tanpa harus membuka kap pelindung yang dapat digeser. – Aktifkan sinar laser dengan tombol (36). – Arahkan tanda pada benda kerja di tengah garis laser. Catatan: Sebelum menggergaji, periksa apakah garis potong masih ditampilkan dengan benar. Penyetelan sinar laser dapat berubah, misalnya akibat getaran saat menggunakan perkakas secara intensif. Ukuran benda kerja yang diperbolehkan Dimensi benda kerja maksimal: Sudut mitre horizontal Sudut mitre vertikal Tinggixlebar [mm] Pada tinggi maks. Pada lebar maks. 0° 0° 90x90 65x130 0° 45° 60x93 45x130 45° (kiri/ kanan) 0° 90x63 65 x 91 45° (kiri) 45° 55x70 35x91 45° (kanan) 45° 55x70 45x91 Ukuran benda kerja minimal (= semua benda kerja yang dapat dijepit dengan klem sekrup (20) yang disediakan di sisi kiri atau kanan mata gergaji): 130x 50mm (panjangx lebar) Kedalaman pemotongan maksimal (0°/0°):90mm Memotong benda kerja sama panjang (lihat gambar P) Untuk menggergaji benda kerja sama panjang dengan mudah, mistar pembatas (26) dapat digunakan. – Kendurkan sekrup penjepit (57) dan geser mistar pembatas (26) pada rel pemandu (58) ke panjang benda kerja yang diinginkan. – Kencangkan kembali sekrup penjepit (57). 1 609 92A 88P | (29.03.2023) Bosch Power ToolsBahasa Indonesia | 97 Benda kerja yang lebih panjang: – Kendurkan baut kupu-kupu (59) dan tarik rel pemandu (58) ke luar hingga maksimal. – Kencangkan kembali baut kupu-kupu (59). – Atur mistar pembatas (26) pada panjang benda kerja yang diinginkan. Menggergaji tanpa mistar pembatas: – Kendurkan sekrup penjepit (57) dan geser mistar pembatas (26) pada rel pemandu (58) ke luar sepenuhnya. – Putar mistar pembatas sebesar 90° sehingga mistar sejajar dengan rel pembatas (18). – Kencangkan kembali sekrup penjepit (57). Menyetel pembatas kedalaman (membuat alur) (lihat gambar Q) Jika hendak membuat alur, pembatas kedalaman harus disetel. – Gerakkan pembatas kedalaman (22) ke luar. – Gerakkan lengan perkakas pada gagang (5) ke posisi yang diinginkan. – Putar sekrup penyetel (23) hingga ujung sekrup menyentuh pembatas kedalaman (22). – Gerakkan lengan perkakas secara perlahan ke atas. Benda kerja khusus Saat menggergaji benda kerja dengan bentuk melengkung atau bulat, benda kerja tersebut harus dipegang dengan alat agar tidak tergeser. Pada jalur potong tidak boleh ada celah antara benda kerja, rel pembatas dan meja potong. Jika perlu harus dibuat penahan khusus. Mengganti pelat sisipan (lihat gambar R) Pelat sisipan (10) dapat menjadi aus setelah perkakas listrik digunakan pada waktu yang lama. Gantilah pelat sisipan yang rusak. – Atur perkakas listrik pada posisi pengoperasian. – Lepaskan sekrup (60) menggunakan obeng kembang standar dan lepaskan pelat sisipan yang lama (10). – Pasang pelat sisipan yang baru dan kencangkan kembali sekrup (60). Mengerjakan lis profil Lis profil dapat dikerjakan dengan dua cara yang berbeda: Pengaturan posisi benda kerja Lis lantai Lis langit-langit – Diletakkan berdiri pada rel pembatas, – Diletakkan mendatar pada meja potong Selain itu, pemotongan dapat dilakukan dengan atau tanpa gerakan penarikan tergantung pada lis profil. Selalu lakukan uji coba sudut potong yang telah diatur (horizontal dan/atau vertikal) terlebih dulu pada kayu sisa. Menyesuaikan laser Catatan: Untuk melakukan uji fungsi laser, perkakas listrik harus disambungkan pada suplai daya. u Jangan pernah menekan tombol on/off selama melakukan penyesuaian laser (misalnya saat menggerakkan lengan perkakas). Terdapat risiko cedera jika perkakas listrik dihidupkan tanpa disengaja. – Posisikan perkakas listrik pada posisi pengoperasian. – Putar meja potong (29) hingga ke alur yang diinginkan (15) pada sudut 0°. Tuas harus benar-benar terkunci ke dalam alur. Setelah menggunakan perkakas listrik secara intensif, sinar laser harus diperiksa dan jika perlu diatur ulang untuk menjamin pemotongan yang tepat. Untuk melakukannya, diperlukan pengalaman dan alat khusus yang sesuai. Pusat layanan pelanggan Bosch akan menangani pekerjaan ini dengan cepat dan baik. Memeriksa (lihat gambarS1) – Gambar satu garis pemotongan lurus pada benda kerja. – Gerakkan lengan perkakas dengan gagang(5) ke bawah secara perlahan. – Arahkan benda kerja sedemikian rupa sehingga gigi mata gergaji sejajar dengan garis pemotongan. – Kencangkan benda kerja pada posisi ini dan arahkan lengan perkakas ke atas secara perlahan. – Kencangkan benda kerja. – Aktifkan sinar laser dengan tombol(36). Sinar laser harus rata terhadap sepanjang garis pemotongan pada benda kerja, juga jika lengan perkakas diturunkan. Mengatur (lihat gambar S2) – Putar sekrup penyetel (61) dengan obeng yang sesuai hingga sepanjang sinar laser rata dengan garis pemotongan benda kerja. Satu putaran berlawanan arah jarum jam menggerakkan sinar laser dari kiri ke kanan, satu putaran searah jarum jam menggerakkan sinar laser dari kanan ke kiri. Memeriksa dan mengatur pengaturan awal Untuk menjamin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan pengaturan. Untuk melakukannya, diperlukan pengalaman dan perkakas khusus yang sesuai. Pusat layanan pelanggan Bosch akan melakukan pekerjaan ini dengan cepat dan baik. Mengatur sudut potong vertikal standar 0° – Atur perkakas listrik pada posisi pengoperasian. – Putar meja potong(29) hingga mencapai alur(15) untuk sudut 0°. Tuas harus benar-benar terkunci pada alur. – Tarik tombol pengunci (13) ke atas. Bosch Power Tools 1 609 92A 88P | (29.03.2023)98 | Bahasa Indonesia – Putar kenop pengaturan(21) sedikit ke kiri dan gerakkan lengan perkakas dari kanan ke posisi 0° hingga terdengar mengunci di posisi 0°. – Tekan kembali tombol pengunci (13) ke bawah. Memeriksa (lihat gambarT1) – Atur mistar segitiga pengukur sudut (62) pada sudut 90° sejajar dengan mata gergaji (49) antara meja potong (29) dan mata gergaji di atas meja potong(29). Kaki mistar segitiga pengukur sudut harus sejajar dengan mata gergaji (49) pada panjang keseluruhannya. Mengatur (lihat gambarT2) – Kendurkan mur pengunci sekrup pembatas (63) dengan kunci ring standar atau kunci pas. – Putar sekrup pembatas (63) ke dalam atau ke luar semaksimal mungkin hingga kaki mistar segitiga pengukur sudut (62) sejajar dengan mata gergaji pada panjang keseluruhannya. – Tekan kembali tombol pengunci (13) ke bawah. – Lalu kencangkan kembali mur pengunci sekrup pembatas (63). Jika setelah pengaturan, indikator sudut (55) tidak sejajar dengan tanda 0° pada skala (56), kendurkan sekrup (65) dengan obeng kembang standar dan arahkan indikator sudut di sepanjang tanda 0° (lihat gambarW). Mengatur sudut mitre vertikal standar 45° (kanan) – Atur perkakas listrik pada posisi pengoperasian. – Putar meja potong(29) hingga mencapai alur(15) untuk sudut 0°. Tuas harus benar-benar terkunci pada alur. – Lepaskan rel pembatas sisi kanan yang dapat disesuaikan (19). – Putar pembatas sisi kanan (41) hingga sudut mitre standar 45° terkunci pada tanda panah. – Tarik tombol pengunci (13) ke atas. – Putar kenop pengaturan(21) ke kiri dan gerakkan lengan perkakas pada gagang (5) ke kanan hingga maksimal. Memeriksa (lihat gambar U1) – Atur mistar segitiga pengukur sudut (62) dengan sudut 45° sejajar dengan mata gergaji (49) antara meja potong (29) dan mata gergaji kanan pada meja potong. Kaki mistar segitiga pengukur sudut harus sejajar dengan mata gergaji (49) pada panjang keseluruhannya. Mengatur (lihat gambar U2) – Kendurkan mur pengunci sekrup pembatas (40) dengan kunci ring standar atau kunci pas. – Putar sekrup pembatas (40) ke dalam atau ke luar semaksimal mungkin hingga kaki mistar segitiga pengukur sudut (62) sejajar dengan mata gergaji pada panjang keseluruhannya. – Tekan kembali tombol pengunci (13) ke bawah. – Lalu kencangkan kembali mur pengunci sekrup pembatas(40). Jika setelah pengaturan, indikator sudut (55) tidak sejajar dengan tanda 45° pada skala(56), pastikan dulu sekali lagi pengaturan 0° untuk sudut mitre vertikal dan indikator sudut. Kemudian ulangi pengaturan sudut mitre vertikal 45°. Mengarahkan rel pembatas – Posisikan perkakas listrik pada posisi pengangkutan. – Kendurkan kenop pengunci(12) jika kenop dikencangkan. – Tekan tombol pengunci (11) ke bawah dan putar meja potong(29) hingga mencapai alur (15) untuk 0°. – Lepaskan kembali tombol pengunci (11). Meja potong harus benar-benar terkunci ke dalam alur. – Lepaskan rel pembatas yang dapat disesuaikan (19). Memeriksa (lihat gambar V1) – Atur mistar segitiga pengukur sudut (62) pada sudut 90° sejajar dengan mata gergaji (49) antara rel pembatas (18) dan mata gergaji di atas meja potong (29). Kaki mistar segitiga pengukur sudut harus sejajar dengan rel pembatas pada panjang keseluruhannya. Mengatur (lihat gambarV2) – Kendurkan semua sekrup heksagon (64) menggunakan kunci L (24) yang disertakan. – Putar rel pembatas (18) semaksimal mungkin hingga mistar segitiga pengukur sudut berada sejajar dengan panjang keseluruhannya. – Kencangkan kembali sekrup. Menyejajarkan indikator sudut (vertikal) (lihat gambarW) – Tarik tombol pengunci (13) ke atas. – Putar kenop pengaturan(21) sedikit ke kiri dan gerakkan lengan perkakas dari kanan ke posisi 0° hingga terdengar mengunci di posisi 0°. – Tekan kembali tombol pengunci (13) ke bawah. Memeriksa Indikator sudut (55) harus berada segaris dengan tanda 0° pada skala (56). Mengatur – Kendurkan sekrup (65) dengan obeng kembang dan arahkan indikator sudut di sepanjang tanda 0°. – Kencangkan kembali sekrup. Menyejajarkan indikator sudut (horizontal) (lihat gambar X) – Posisikan perkakas listrik pada posisi pengoperasian. – Putar meja potong (29) hingga ke alur (15) untuk 0°. Tuas harus benar-benar terkunci pada alur. Memeriksa Indikator sudut (14) harus satu garis dengan tanda 0° pada skala (30). Mengatur – Kendurkan sekrup (66) dengan obeng kembang dan arahkan indikator sudut sepanjang tanda 0°. – Kencangkan kembali baut. Mengangkut perkakas listrik (lihat gambar Y) Sebelum mengangkut perkakas listrik, lakukan langkah- langkah berikut: 1 609 92A 88P | (29.03.2023) Bosch Power ToolsTiếng Việt | 99 – Kendurkan sekrup pengencang (1) jika sekrup terpasang kuat. Tarik sepenuhnya lengan perkakas ke depan dan kencangkan kembali sekrup pengencang. – Pastikan pembatas kedalaman(22) dimasukkan ke dalam sepenuhnya dan sekrup penyetel (23) telah sesuai untuk melalui alur saat menggerakkan lengan perkakas tanpa menyentuh pembatas kedalaman. – Posisikan perkakas listrik pada posisi pengangkutan. – Lepas semua komponen aksesori yang tidak dapat dipasang dengan kencang pada perkakas listrik. Selama pengangkutan, mata gergaji yang tidak digunakan sebaiknya disimpan di dalam tempat tertutup. – Angkut perkakas listrik dengan gagang untuk mengangkut perkakas (4) atau genggam perkakas pada lekukan untuk menggenggam (27) di sisi samping pada meja potong. u Hanya gunakan peralatan untuk mengangkut dan jangan pernah menggunakan perangkat pelindung atau penopang benda kerja saat mengangkut perkakas listrik. Perawatan dan servis Perawatan dan pembersihan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin. Kap pelindung yang dapat bergerak harus dapat bergerak secara bebas dan menutup sendiri. Karena itu, jaga kebersihan area di sekitar kap pelindung yang dapat bergerak. Setelah setiap penggunaan, bersihkan perkakas listrik dari debu dan serbuk dengan cara ditiup dengan udara bertekanan atau dengan kuas. Bersihkan rol peluncur(32) secara berkala. Tindakan untuk mengurangi kebisingan Tindakan oleh produsen: – Awalan start yang perlahan – Perkakas listrik dipasok dengan mata gergaji yang dirancang khusus untuk mengurangi kebisingan Tindakan oleh pengguna perkakas: – Pasang perkakas listrik pada bidang kerja yang stabil sehingga vibrasi berkurang – Gunakan mata gergaji dengan fungsi mengurangi kebisingan – Bersihkan mata gergaji dan perkakas listrik secara berkala Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Indonesia Arkadia Green Park Tower G – 7thfloor Jl. Let. Jend. TB. Simatupang Kav.88 Jakarta 12520 Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Cara membuang Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan. Jangan membuang perkakas listrik ke dalam tempat sampah rumah tangga! Tiếng Việt Hướng dẫn an toàn Cảnh báo Tổng quát Cách sử dụng An toàn Dụng cụ điện Cầm tay
