Tipo de produto	Serra de esquadria radial
Marca	Bosch
Modelo	GCM 254 D Professional
Potência nominal absorvida	1800 W
Velocidade em vazio	4800 rpm
Laser	650 nm, < 1 mW, classe 2
Peso (EPTA)	17,9 kg
Diâmetro de lâmina admissível	254 mm
Diâmetro do furo	25,4 mm
Largura máxima de corte	90 mm (0°/0°)
Faixa de ângulo de esquadria (horizontal)	47° (esquerda) a 52° (direita)
Faixa de ângulo de inclinação (vertical)	45° (esquerda) a 45° (direita)
Índice de proteção	☐/II (dupla isolação)
Tensão da rede	230 V
Arranque suave	Sim
Freio da lâmina	Sim
Proteção pendular	Sim, automático
Dispositivo radial	Sim, para cortes longitudinais
Grampo integrado	Sim
Saco de pó incluído	Sim
Dimensões (C x L x A) aproximadas	700 x 600 x 450 mm (estimativa)

Perguntas frequentes - GCM 254 D Professional BOSCH

Que tipo de lâmina posso usar na serra Bosch GCM 254 D?

Use uma lâmina de serra de diâmetro 254 mm com furo de 25,4 mm, espessura do corpo entre 1,4 e 2,5 mm. Evite lâminas de aço HSS, pois quebram facilmente.

Como ajustar o ângulo de esquadria (horizontal)?

Afrouxe a alavanca de travamento (12), pressione a tecla de travamento (11) para baixo, gire a mesa de serra (29) para o ângulo desejado, solte a tecla e aperte novamente a alavanca.

Como usar o laser para alinhar o corte?

Ative o feixe laser com o interruptor (36). Oriente a peça para que a linha de corte esteja alinhada com o centro do laser. O laser é ajustável, se necessário, através do parafuso (61).

Como trocar a lâmina de serra?

Desconecte a ferramenta. Incline a proteção pendular (8) para trás, trave o eixo (33), desaperte o parafuso (47) no sentido horário (rosca esquerda), remova o flange e a lâmina. Monte a nova lâmina respeitando o sentido de rotação.

Qual é a profundidade máxima de corte?

Na posição 0°/0°, a profundidade máxima de corte é de 90 mm. Para outros ângulos, consulte a tabela de dimensões admissíveis.

Como fazer um corte biselado (inclinação)?

Remova o batente ajustável (19) do lado desejado. Puxe a tecla de travamento (13) para cima, incline o braço da ferramenta para o ângulo desejado e empurre a tecla de travamento de volta.

Como manter a serra?

Limpe regularmente as aberturas de ventilação e a proteção. Use um pincel ou ar comprimido. Mantenha o rolete deslizante limpo. Substitua o protetor contra estilhaços desgastado.

Posso usar a serra para cortar alumínio?

Sim, com uma lâmina adequada. Atenção: remova o saco de pó ao cortar alumínio para evitar risco de incêndio.

Como transportar a serra com segurança?

Use a segurança de transporte (25) para travar o braço. Carregue a ferramenta pela alça de transporte (4) ou pelas alças embutidas. Nunca carregue pelos apoios de peça.

Onde posso encontrar peças de reposição?

Acesse www.bosch-pt.com ou entre em contato com o serviço pós-venda Bosch. Informe a referência de 10 dígitos da sua ferramenta.

MANUAL DE UTILIZADOR GCM 254 D Professional BOSCH

Português ...... Página 40

中文 页 53

繁體中文……頁 63

ไทย...... 73

Bahasa Indonesia.... Halaman 87

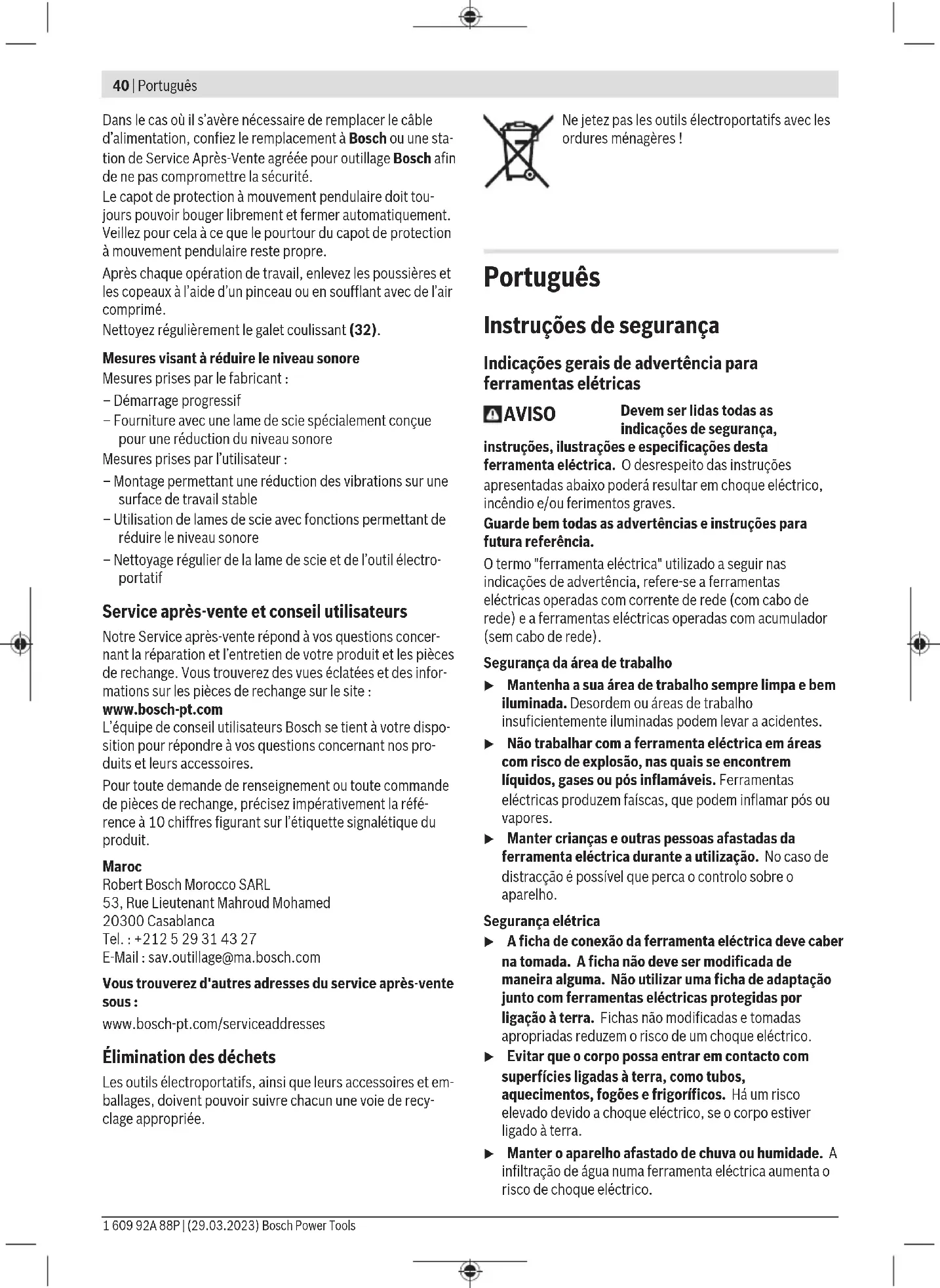

Instruções de segurança

Indicações gerais de advertência para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.

Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.

▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

• Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
  Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
  Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
  ▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
  ▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
  Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
  ▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
  ▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
  Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

42 | Português

Indicações de segurança para serras de meia-esquadria

As serras de meia-esquadria destinam-se ao corte de produtos de madeira ou semelhantes a madeira e não podem ser usadas com discos abrasivos de corte para cortar material ferroso como barras, varas, hastes, etc. O pó abrasivo causa o emperramento de peças móveis como, p. ex., a proteção inferior. As faíscas resultantes do corte abrasivo queimam a proteção inferior, o entalhe ou outras partes de plástico.
▶ Sempre que possível, use grampos para segurar a peça de trabalho. Ao segurar a peça de trabalho com a mão, mantenha sempre a mão pelo menos 100 mm afastada de cada lado do disco de serra. Não utilize esta serra para cortar peças que são demasiado pequenas para serem presas de forma segura com grampos ou com a mão. Se a sua mão estiver demasiado próxima do disco de serra, existe um risco elevado de ferimentos através do contacto com disco de serra.
A peça de trabalho tem de estar imóvel e fixa ou ser pressionada contra o batente e a mesa. Não empurre a peça de trabalho para o disco de serra, nem nunca corte em modo “mãos livres”. As peças de trabalho soltas ou móveis podem ser projetadas a alta velocidade e causar ferimentos.
Empurre a serra através da peça de trabalho. Não puxe a serra através da peça de trabalho. Para fazer um corte, levante a cabeça da serra e puxe-a por cima da peça de trabalho sem a cortar, ligue o motor, pressione a cabeça da serra para baixo e empurre a serra através da peça de trabalho. Ao efetuar um corte a puxar, existe o perigo de o disco de serra subir a peça de trabalho e fazer com que a unidade do disco de serra seja projetada com violência contra o utilizador.
Nunca passe a mão sobre a linha de corte pretendida, nem atrás do disco de serra. Segurar a peça de trabalho com as “mãos cruzadas”, ou seja, segurar a peça de trabalho à direita do disco de corte com a mão esquerda ou vice-versa é muito perigoso.
Nunca introduza as mãos atrás do batente, nem desrespeite a distância de segurança de 100 mm entre a mão e o disco de serra em rotação (aplica-se a ambos os lados do disco de serra, p. ex. para retirar aparas de madeira). A proximidade entre o disco de serra em rotação e a sua mão pode não ser tão percetível e pode magoar-se seriamente.
Inspezione a peça de trabalho antes de efetuar o corte. Se a peça de trabalho estiver arqueada ou empenada, fixe-a com a face arqueada virada para o batente. Certifique-se sempre de que não existe uma folga entre a peça de trabalho, o batente e a mesa ao longo da linha de corte. As peças de trabalho arqueadas ou empenadas podem virar-se ou emperrar e causar o bloqueio do disco de corte. A peça de trabalho deve estar livre de pregos e objetos estranhos.

Utilize a serra só depois de a mesa estar livre de ferramentas, aparas, etc., apenas pode estar a peça de trabalho em cima da mesa. Pequenos desperdícios, peças de madeira soltas ou outros objetos que entrem em contacto com o disco de serra podem ser projetados a alta velocidade.
Corte apenas uma peça de trabalho de cada vez. Não é possível fixar ou segurar adequadamente peças de trabalho empilhadas e as mesmas podem causar um bloqueio do disco ou deslocar-se durante o corte.
Certifique-se de que a serra de meia-esquadria está montada ou colocada sobre uma superfície de trabalho nivelada e estável antes de a utilizar. Uma superfície de trabalho nivelada e estável reduz o risco de a serra de meia-esquadria se tornar instável.
▶ Planeie o seu trabalho. Sempre que alterar a inclinação do disco de serra ou o ângulo de meia-esquadria, certifique-se de que o batente ajustável está ajustado corretamente para apoiar a peça de trabalho e de que este não interfere com o disco ou com o sistema de proteção. Sem ligar a ferramenta e sem peça de trabalho sobre a mesa, mova o disco de serra simulando um corte completo para assegurar que não irá haver qualquer interferência ou perigo de cortar o batente.
No caso de peças de trabalho mais largas ou compridas do que a mesa, providencie um suporte adequado através de extensões ou cavaletes, etc. As peças de trabalho mais largas ou compridas do que a mesa da serra de meia-esquadria podem tombar quando não estão bem apoiadas. Se a peça cortada ou a peça de trabalho tombar, ela pode levantar a proteção inferior ou ser projetada descontroladamente pelo disco de serra.
- Não peça a outra pessoa para servir de extensão de mesa ou de suporte adicional. Um suporte instável para a peça de trabalho pode bloquear o disco de serra ou o deslocamento da peça de trabalho durante a operação de corte, fazendo com que o operador e o ajudante sejam puxados para o disco.
A peça de corte não pode em qualquer circunstância ser entalada ou pressionada contra o disco de serra em rotação. Em caso de pouco espaço, p. ex. ao usar batentes longitudinais, a peça cortada pode ficar entalada contra o disco e ser projetada com violência.
Utilize sempre um grampo ou um dispositivo de fixação adequado para apoiar adequadamente material redondo como varas e tubos. As varas têm tendência a rolar durante o corte, fazendo com que o disco "emperre" e puxe a peça com a sua mão para o disco.
Deixe que o disco alcance a velocidade plena antes de começar a cortar a peça de trabalho. Tal irá reduzir o risco de projeção da peça de trabalho.
Se a peça de trabalho ou o disco ficarem encravados, desligue a serra de meia-esquadria. Espere até que todas as partes móveis parem e desligue a ficha da tomada e/ou retire o acumulador. Depois tente

libertar o material encravado. Continuar a serrar com uma peça de trabalho entalada pode causar perda de controlo ou danos na serra de meia-esquadria.

Depois de terminar o corte, solte o interruptor, mantenha a cabeça da serra em baixo e aguarde que o disco pare antes de retirar a peça cortada. É muito perigoso colocar a mão próxima do disco a rodar livremente.
▶ Segure bem o punho ao fazer um corte incompleto ou ao soltar o interruptor antes de a cabeça da serra estar completamente na posição inferior. O efeito de travagem da serra pode fazer com que a cabeça da serra seja puxada abruptamente para baixo, causando risco de ferimentos.
- Não solte o punho quando a cabeça da serra tiver atingido a posição inferior. Desloque a cabeça da serra sempre à mão de volta à posição superior. Se mover a cabeça da serra sem controlo, pode originar um risco de ferimentos.
Mantenha o local de trabalho limpo. As misturas de materiais são muito perigosas. Pó de metal leve pode queimar ou explodir.
▶ Não utilizar lâminas de serra embotadas, rachadas, empenadas ou danificadas. Lâminas de serra com dentes embotados ou incorretamente alinhados causam um atrito maior, um contragolpe e emperram devido à fenda de corte apertada.
- Não utilizar lâminas de serra de aço de alta liga para trabalhos rápidos (aço HSS). Estes discos de serra podem quebrar facilmente.
Utilize sempre discos de serra com furos interiores de tamanho e forma corretos (diamante versus redondo). Os discos de serra que não coincidam com o hardware de montagem da serra ficam descentrados, causando perda de controlo.
Jamais remover resíduos de corte, aparas ou objetos semelhantes da área de corte, enquanto a ferramenta elétrica estiver a funcionar. Sempre conduzir primeiramente o braço da ferramenta para a posição de repouso e desligar a ferramenta.
- Não toque no disco de serra após o trabalho, espere que este arrefeça. O disco de serra torna-se extremamente quente durante o trabalho.
A ferramenta elétrica é fornecida com uma placa de advertência laser (consulte a tabela "Símbolos e seus significados").
Se o texto da placa de advertência laser não estiver no seu idioma, antes da primeira colocação em funcionamento, deverá colar o adesivo com o texto de advertência no seu idioma nacional sobre a placa de advertência.
- Jamais permita que as placas de advertência na ferramenta elétrica se tornem irreconhecíveis.

Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou reflexivo. Desta forma

podérá encandear outras pessoas, causar acidentes ou danificar o olho.

Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser.
- Não efetue alterações no dispositivo laser. Pode utilizar sem perigo as possibilidades de ajuste descritas neste manual de instruções.
- Não deixe que crianças usem a ferramenta elétrica sem vigilância. Elas podem encandear sem querer outras pessoas ou elas mesmas

Símbolos

Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta elétrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferramenta elétrica.

Símbolos e seus significados

Feixe laser Não olhar diretamente para o feixe Classe de laser 2

Mantenha as mãos afastadas da área de corte enquanto a ferramenta elétrica estiver em funcionamento. Há perigo de ferimentos se houver contacto com o disco de serra.

Use uma máscara de proteção contra pó.

Use óculos de proteção.

Use proteção auditiva. Ruídos podem provocar a surdez.

Área perigosa! Manter as mãos, os dedos e os braços afastados desta área.

Para ajustar ângulos de meia-esquadria verticais desejados, o braço da ferramenta tem de se poder movimentar livremente.

Tecla de bloqueio puxada para cima: Podem ser ajustados ângulos de meia-esquadria verticais.

44 | Português

Símbolos e seus significados

Tecla de bloqueio empurrada para baixo:O ângulo de meia-esquadria vertical ajustado é mantido.

254 mm 254 mm

Observe as dimensões do disco de serra.Não deve haver folga entre o diâmetro do orifício e o veio da ferramenta. Se for necessária a utilização de peças redutoras, certifique-se de que as dimensões da peça redutora são adequadas para a espessura da base do disco e ao diâmetro do furo do disco de serra, assim como o diâmetro do veio da ferramenta. Se possível, use a peça redutora fornecida junto com o disco de serra.O diâmetro do disco de serra tem de corresponder à indicação no símbolo.

Ao serrar ângulos de meia-esquadria verticais, o carril limitador esquerdo ou direito tem de ser retirado.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica é destinada à utilização como aparelho estacionário, para cortes longitudinais e transversais com traçado de corte reto em madeira. São possíveis ângulos de meia-esquadria horizontais de -47^ a +52^ e ângulos de meia-esquadria verticais de 45^ (lado esquerdo) a 45^ (lado direito).

A potência da ferramenta elétrica é apropriada para serrar madeiras duras e macias, assim como também placas de aglomerado de madeira e de fibras.

Utilizando os discos de serra é possível serrar perfis de alumínio e de plástico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Parafuso de fixação do dispositivo de tração
(2) Dispositivo de tração
(3) Placa de advertência laser

(4) Punho de transporte
(5) Punho
(6) Bloqueio de ligação para o interruptor de ligar/desligar
(7) Tampa de proteção
(8) Cobertura de proteção pendular
(9) Furos para montagem
(10) Suporte com os contornos da ferramenta
(11) Tecla de bloqueio para ângulo de meia-esquadria (horizontal)
(12) Manípulo de fixação para qualquer ângulo de meia-esquadria (horizontal)
(13) Tecla de bloqueio para ângulo de meia-esquadria (vertical)
(14) Indicador de ângulo para ângulo de meia-esquadria (horizontal)
(15) Entalhes para ângulos de meia-esquadria padrões (horizontal)
(16) Prolongamento da mesa de serra
(17) Apoio para as peças ^a)
(18) Carril limitador fixo
(19) Carril limitador ajustável
(20) Grampo
(21) Botão de regulação para ângulo de meia-esquadria de 0° (vertical)
(22) Batente de profundidade
(23) Parafuso de ajuste do limitador de profundidade
(24) Chave sextavada interior
(25) Proteção de transporte
(26) Batente longitudinal
(27) Cavidades de pega
(28) Furos para possibilidade de fixação horizontal
(29) Mesa de serra
(30) Escala para ângulo de meia-esquadria (horizontal)
(31) Proteção contra tombamento
(32) Rolo de deslize
(33) Bloqueio do veio
(34) Abertura para saída do raio laser
(35) Interruptor de ligar/desligar
(36) Interruptor de ligar/desligar para laser (identificação da linha de corte)
(37) Expulsão de aparas
(38) Parafuso de orelhas para fixar o carril limitador ajustável
(39) Furos para grampos
(40) Parafuso batente para a amplitude dos ângulos de meia-esquadria à direita (vertical)
(41) Batente para ângulos de meia-esquadria padrão de 45°, 22,5° e 33,9° (vertical)

(42) Parafuso de fixação do prolongamento da mesa de serra
(43) Parafuso de segurança do prolongamento da mesa de serra
(44) Suporte para apoio para peças (na ferramenta elétrica)
(45) Suporte para segundo apoio para peças (no apoio para peças)
(46) Saco do pó
(47) Parafuso de sextavado interior para fixação do disco de serra
(48) Flange de aperto
(49) Disco de serra
(50) Flange de aperto interior
(51) Parafuso de orelhas para adaptar a altura da haste roscada
(52) Haste roscada
(53) Parafuso de orelhas do grampo
(54) Pino grampo
(55) Indicador de ângulo para ângulo de meia-esquadria (vertical)
(56) Escala para ângulo de meia-esquadria (vertical)
(57) Parafuso de aperto do batente longitudinal
(58) Calha de guia do limitador de comprimento
(59) Parafuso de orelhas para fixar a calha de guia do limitador de comprimento
(60) Parafusos para o suporte com os contornos da ferramenta
(61) Parafuso de ajuste para posicionamento do laser
(62) Esquadro
(63) Parafuso batente para ângulo de meia-esquadria de 0° (vertical)
(64) Parafusos de sextavado interior do carril limitador
(65) Parafuso para indicador de ângulo (vertical)
(66) Parafuso para indicador de ângulo (horizontal)
a) Não disponível em todas as versões específicas do país.

Dados técnicos

Serra para painéis GCM 254 D
Número de produto	3 601 M53 0..
Potência nominal absorvida W 1800
Número de rotações em vazio r.p.m. 4800
Tipo de laser nm 650
	mW < 1
Classe de laser 2
Peso conforme EPTA-Procedure 01:2014	kg 17,9
Classe de proteção	☐/II
Medidas de discos de serra apropriados

Serra para painéis GCM 254 D

Diâmetro do disco de serra mm 254

Espessura da base do disco mm 1,4-2,5

Largura de corte máx. mm 3

Diâmetro do furo mm 25,4

Dimensões admissíveis da peça (máximo/mínimo): (ver "Dimensões admissíveis da peça a ser trabalhada", Página 50)

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.

Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

O aparelho cumpre aos requisitos IEC 61000-3-11 e está sujeito a conexão condicional. O aparelho pode causar flutuações ocasionais de voltagem sob condições de energia desfavoráveis. A impedância deste aparelho está definida como Z_atual = 0,094 . O utilizador tem de assegurar que o ponto de conexão, com a impedância Z_máx , onde o aparelho deve ser conectado cumpre o requisito de impedância: Z_atual ≥ Z_máx . Se Z_máx é desconhecido, determine Z_máx em consulta com o fornecedor da rede ou autoridade de fornecimento.

Montagem

Evitar um arranque involuntário da ferramenta elétrica. A ficha de rede não deve estar conectada à alimentação elétrica durante a montagem e durante todos trabalhos na ferramenta elétrica.

Volume de fornecimento

Observe para o efeito a representação do volume de fornecimento no início do manual de instruções.

Antes de colocar a ferramenta elétrica em funcionamento pela primeira vez, deverá verificar se todas as peças especificadas abaixo foram fornecidas:

• Serra para painéis com disco de serra montado
• Saco do pó (46)
• Apoio para as peças (17) (2 unidades) (Não disponível em todas as versões específicas do país.)
• Grampo (20)
• Chave sextavada interior (24)
• Esquadro (62)
• Prolongamento da mesa de serra (16) (2 unidades)

Nota: verifique se a ferramenta elétrica apresenta danos. Antes de continuar a utilizar a ferramenta elétrica, deverá controlar cuidadosamente todos os dispositivos de segurança e peças levemente danificadas e verificar se estão a funcionar corretamente. Verifique se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas corretamente e corresponder a todas exigências, para que

46 | Português

seja assegurado um funcionamento impecável.

Dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada.

Montagem de componentes individuais

• Retire todas as peças fornecidas cuidadosamente das respetivas embalagens.
• Remova todo o material de embalagem da ferramenta elétrica e dos acessórios fornecidos.
• Para facilitar o trabalho na montagem dos elementos dos aparelhos fornecidos, certifique-se de que a ferramenta elétrica se encontra na posição de transporte.

Montar os prolongamentos da mesa de serra (ver figura A1)

Para o conjunto de extensão da mesa de serra adicional pode montar um prolongamento da mesa de serra tanto do lado esquerdo como direito na ferramenta elétrica.

• Desaperte o parafuso de retenção (43) do prolongamento da mesa de serra com uma chave de fenda em cruz.
• Incline a ferramenta elétrica.
• Desloque o prolongamento da mesa de serra (16) nos dois lados da ferramenta elétrica até ao batente nos furos previstos para o efeito.
• Para proteção contra extração, volte a apertar o parafuso de retenção (43) no prolongamento da mesa de serra.

Montar o apoio para as peças (ver figura A2)

Os apoios para as peças (17) podem ser posicionados à esquerda, à direita ou à frente na ferramenta elétrica. O sistema de encaixe flexível permite uma ampla gama de variantes de prolongamento ou alargamento (ver figura G).

- Consoante a necessidade, insira o apoio para as peças (17) nos encaixes (44) na ferramenta elétrica ou nos encaixes (45) do segundo apoio para as peças.

▶ Nunca transporte a ferramenta elétrica pelos apoios para as peças. Ao transportar a ferramenta elétrica utilize apenas os dispositivos de transporte.

Montagem estacionária ou flexível

Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta elétrica seja montada sobre uma superfície de trabalho plana e estável (p. ex. bancada de trabalho).

Montagem numa superfície de trabalho (ver figura B1-B2)

- Fixe a ferramenta elétrica à superfície de trabalho com uma união roscada apropriada. Os orifícios (9) servem para esse efeito.

OU

- Fixe os pés da ferramenta elétrica com grampos convencionais à superfície de trabalho.

Montagem numa mesa de trabalho Bosch

As mesas de trabalho GTA da Bosch oferecem firmeza à ferramenta elétrica, sobre qualquer solo, devido aos pés de altura ajustável. As mesas de trabalho possuem bases de apoio para o apoio de peças longas.

▶ Ler todas as indicações de aviso e instruções fornecidas com a mesa de trabalho. O desrespeito das indicações de aviso e das instruções pode causar choque elétrico, queimaduras e/ou ferimentos graves.
Montar corretamente a mesa de trabalho, antes de montar a ferramenta elétrica. É importante que a montagem seja perfeita, para evitar o risco de desmoronamento.
- Monte a ferramenta elétrica na posição de transporte sobre a mesa de trabalho.

Instalação flexível (não recomendada!) (ver figura B3)

Se excepcionalmente não for possível montar a ferramenta elétrica sobre uma superfície de trabalho plana e estável, pode usar como auxiliar uma proteção contra tombamento.

Sem a proteção contra tombamento a ferramenta elétrica não está segura e pode tombar especialmente ao serrar ângulos de meia-esquadria máximos horizontais e/ou verticais.

- Rodar a proteção contra tombamento (31) para dentro ou para fora até que a ferramenta elétrica fique direita sobre a superfície de trabalho.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

• Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.

A aspiração de pó/de aparas pode ser bloqueada por pó, aparas ou por estilhaços da peça a ser trabalhada.

• Desligue a ferramenta elétrica e retire a ficha de rede da tomada.
• Aguarde até que o disco de serra esteja completamente parado.
• Verifique a causa do bloqueio e elimine-a.

Aspiração integrada (ver figura C)

Para a fácil recolha das aparas utilize o saco de pó (46) (acessório).

- Insira o saco do pó (46) na remoção de aparas (37).

Ao serrar, o saco do pó não deve entrar em contacto com as peças móveis do aparelho.

Esvazie o saco do pó a tempo.

▶ Verifique e limpe o saco de pó após cada utilização.

Para evitar perigo de incêndio, deverá remover o saco de pó para serrar alumínio.

Aspiração externa

Para a aspiração também é possível ligar uma mangueira de aspirador (∅ 35 mm) à remoção de aparas (37).

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Substituir o disco de serra (ver figura D1-D4)

- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.

Para a montagem do disco de serra é necessário usar luvas de proteção. Há perigo de ferimentos em caso de contacto com a lâmina de serra.

Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta elétrica.

Utilize apenas discos de serra que correspondam aos dados característicos indicados neste manual de instrução e que sejam controlados conforme EN 847-1 e respetivamente marcados.

Utilize apenas discos de serra recomendados pelo fabricante desta ferramenta elétrica e adequados para o material com que deseja trabalhar. Desta forma, evita-se o sobreaquecimento dos dentes de serra ao serrar.

Desmontar o disco de serra

- Coloque a ferramenta elétrica na posição de trabalho.

- Gire a cobertura de proteção pendular (8) para trás e mantenha-a nesta posição.

- Rode o parafuso de sextavado interior (47) com a chave sextavada interior (8 mm) (24) e pressione em simultâneo o bloqueio do veio (33), até este engatar.

- Mantenha o bloqueio do veio (33) pressionado e rode o parafuso de sextavado interior (47) para a direita (rosca à esquerda!).

- Retire o flange de aperto (48).

- Retire o disco de serra (49).

- Reconduzir lentamente a tampa de proteção pendular para baixo.

Montar o disco de serra

Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de proteção!

Se necessário, deverá limpar todas as partes antes de serem montadas.

• Gire a cobertura de proteção pendular (8) para trás e mantenha-a nesta posição.
• Coloque o novo disco de serra no flange de aperto interior (50).
• Coloque o flange de aperto (48) e o parafuso de sextavado interior (47). Pressione o bloqueio do veio (33) até este engatar, e aperte o parafuso de sextavado interior rodando para a esquerda.
• Reconduzir lentamente a tampa de proteção pendular para baixo.

Funcionamento

▶ Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.

Proteção de transporte (ver figura E)

A proteção de transporte (25) facilita o manuseamento da ferramenta elétrica durante o transporte para outros locais de utilização.

Liberar a ferramenta elétrica (posição de trabalho)

• Pressionar o braço da ferramenta no punho (5) um pouco para baixo, para aliviar a proteção de transporte (25).
• Puxar a proteção de transporte (25) completamente para fora.
• Conduzir lentamente o braço da ferramenta para cima.

Proteger a ferramenta elétrica (posição de transporte)

• Solte o parafuso de fixação (1), se este estiver a reter o dispositivo de tração (2). Puxe o braço da ferramenta totalmente para a frente e reaperte o parafuso de fixação para fixar o dispositivo de tração.
• Aparafusar o parafuso de ajuste (23) completamente até cima.
• Para travar a mesa de serrar (29), apertar o manípulo de fixação (12).
• Rode o braço da ferramenta para baixo pelo punho (5) até que seja possível pressionar a proteção de transporte (25) totalmente para dentro.

O braço da ferramenta está agora seguramente travado para o transporte.

Preparação de trabalho

Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos.

Para tal são necessárias experiência e ferramentas especiais.

Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável.

Prolongar/alargar a mesa de serra (ver figuras F-G)

Apoiar ou escorar as extremidades de peças compridas e pesadas.

48 | Português

A mesa de serra pode ser prolongada para a esquerda ou para a direita com a ajuda dos prolongamentos da mesa de serra (16).

• Solte o parafuso de fixação (42).
• Puxe o prolongamento da mesa de serrar (16) para fora até ao comprimento desejado.
• Para fixar o prolongamento da mesa de serra, aperte novamente o parafuso de fixação (42).

O sistema de encaixe flexível dos apoios para as peças (17) permite uma ampla gama de variantes de prolongamento ou alargamento.

- Consoante a necessidade, insira o apoio para as peças (17) nos encaixes (44) na ferramenta elétrica ou nos encaixes (45) do segundo apoio para as peças.

▶ Nunca transporte a ferramenta elétrica pelos apoios para as peças. Ao transportar a ferramenta elétrica utilize apenas os dispositivos de transporte.

Remover o carril limitador (ver figura H)

Ao serrar ângulos de meia-esquadria verticais tem de se remover o carril limitador (19) ajustável esquerdo ou direito.

• Solte os parafusos de orelhas (38).
• Remova o carril limitador ajustável (19).

Depois de serrar o ângulo de meia-esquadria vertical, volte a colocar o carril limitador ajustável (19) e aperte os parafuso de orelhas (38).

Fixar a peça a ser trabalhada (ver figuras I1-I3)

A peça a ser trabalhada deverá ser sempre firmemente fixa, para assegurar uma segurança ideal de trabalho. Não trabalhar em peças que sejam demasiadamente pequenas para serem fixas.

Fixação vertical

• Pressione a peça firmemente contra os carris limitadores (18) e (19).
• Insira o grampo fornecido (20) num dos furos (39) previstos para o efeito.
• Solte o parafuso de orelhas (51) e adapte o grampo à peça a ser trabalhada. Reaperte o parafuso de orelhas.
• Aperte o tirante roscado (52) fixando assim a peça a ser trabalhada.

Fixação horizontal

• Desaperte o parafuso de orelhas (53) e desmonte o grampo.
• Insira o grampo «reduzido» (20) com o pino (54) num dos furos (28) previstos para o efeito.
• Pressione bem a peça sobre a mesa de serra (29).
• Aperte o tirante roscado (52) fixando assim a peça a ser trabalhada.

Soltar a peça a ser trabalhada

- Para soltar o grampo, rode a haste roscada (52) para a esquerda.

Ajustar ângulos de meia-esquadria horizontais

- Coloque a ferramenta elétrica na posição de trabalho.

Ajustar ângulos de meia-esquadria padrão horizontais (ver figura J)

Para o ajuste rápido e preciso de ângulos de meia-esquadria horizontais usados frequentemente, existem entalhes (15) na mesa de serrar:

esquerda direita

0^

45^; 22,5^; 15^ 15^; 22,5^; 45^

• Solte o manípulo de fixação (12), caso este esteja apertado.
• Pressione a tecla de bloqueio (11) para baixo e rode a mesa de serrar (29) pelo manípulo de fixação para a esquerda ou para a direita, até que o indicador de ângulo (14) indique o ângulo de meia-esquadria padrão horizontal desejado.
• Volte a soltar a tecla de bloqueio (11). A mesa de serra tem de engatar percetivelmente no entalhe.
• Aperte novamente o manípulo de fixação (12).

Ajustar ângulos de meia-esquadria horizontais à sua escolha

O ângulo de meia-esquadria horizontal pode ser ajustado numa faixa de 47° (lado esquerdo) até 52° (lado direito).

- Solte o manípulo de fixação (12), caso este esteja apertado.

- Pressione a tecla de bloqueio (11) para baixo e rode a mesa de serrar (29) pelo manípulo de fixação para a esquerda ou para a direita, até que o indicador de ângulo (14) indique o ângulo de meia-esquadria horizontal desejado.

- Volte a soltar a tecla de bloqueio (11).

- Aperte novamente o manípulo de fixação (12).

Ajustar ângulos de meia-esquadria verticais

O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de 45° (lado esquerdo) até 45° (lado direito). Para o ajuste rápido e preciso de ângulos de meia-esquadria verticais usados frequentemente, existem limitadores para os ângulos de 0°, 22,5°, 33,9° e 45°.

Ajustar faixa de ângulo de meia-esquadria vertical esquerda

• Remova o carril limitador ajustável esquerdo (19).
• Rode o batente esquerdo (41), até o ângulo de meia-esquadria padrão vertical de 45º engatar na seta de marcação.
  Com isto, está disponível a completa área de deslocamento esquerda.
• Puxe a tecla de bloqueio (13) para cima.
• Rode o braço da ferramenta no punho (5) para a esquerda, até que o indicador de ângulo indique o ângulo de meia-esquadria vertical desejado.

- Mantenha o braço da ferramenta nesta posição e pressione a tecla de bloqueio (13) novamente para baixo.

Ajustar faixa de ângulo de meia-esquadria vertical direita

- Remova o carril limitador ajustável direito (19).

• Rode o batente direito (41), até o ângulo de meia-esquadria padrão vertical de 45° engatar na seta de marcação. Com isto, está disponível a completa área de deslocamento direita.
• Puxe a tecla de bloqueio (13) para cima.
• Rode o botão de regulação (21) ligeiramente para a esquerda e oscile o braço da ferramenta no punho (5) para a direita, até que o indicador de ângulo indique o ângulo de meia-esquadria vertical desejado.
• Mantenha o braço da ferramenta nesta posição e pressione a tecla de bloqueio (13) novamente para baixo.

Ajustar ângulos de meia-esquadria padrões verticais (ver figura K)

• Remova o carril limitador ajustável direito/esquerdo (19).
• Puxe a tecla de bloqueio (13) para cima.

Ângulo de meia-esquadria padrão 0°:

• Rode o botão de regulação (21) ligeiramente para a esquerda e oscile o braço da ferramenta da direita sobre a posição 0°, até o mesmo engatar de forma audível na posição 0°.
• Volte a pressionar a tecla de bloqueio (13) para baixo.

Ângulos de meia-esquadria padrão de 45°, 33,9° e 22,5°:

• Rode o batente esquerdo ou direito (41), até que a meia-esquadria padrão vertical desejada engate na marcação da seta.
• Oscile o braço da ferramenta até ao batente para a esquerda. ou

Rode o botão de regulação (21) ligeiramente para a esquerda e oscile o braço da ferramenta o punho (5) até ao batente para a direita.

- Volte a pressionar a tecla de bloqueio (13) para baixo.

Colocação em funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica.
▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica tem de coincidir com a que consta na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Antes de serrar, aperte o manípulo de fixação (12) e pressione a tecla de bloqueio (13) para baixo. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada.

Ligar (ver figura L)

- Para a colocação em funcionamento da ferramenta elétrica, pressione primeiro o bloqueio de ligação (6). A seguir prima o interruptor de ligar/desligar (35) totalmente para baixo e mantenha-o premido.

Nota: Por motivos de segurança o interruptor de ligar/desligar (35) não pode ser travado, mas deve permanecer premido durante o funcionamento.

Desligar

- Para desligar, soltar o interruptor de ligar/desligar (35).

Serrar

Indicações gerais para serrar

Antes de serrar, aperte o manípulo de fixação (12) e pressione a tecla de bloqueio (13) para baixo. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada.
Antes de todos os cortes, deverá assegura-se de que a lâmina de serra não possa de modo algum entrar em contacto com o carril limitador, com os sargentos ou com quaisquer outras partes do aparelho. Se houverem limitadores auxiliares montados, estes deverão ser removidos ou respetivamente adaptados.

Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral.

Serre apenas materiais que estão permitidos em termos de utilização adequada.

Não trabalhar peças empenadas. A peça a ser trabalhada deve sempre ter um lado reto para encostar no carril limitador.

Apoiar ou escorar as extremidades de peças compridas e pesadas.

Assegure-se de que a cobertura de proteção pendular está a funcionar corretamente e pode ser movimentada livremente. Ao conduzir o braço da ferramenta para baixo, a capa de proteção pendular tem de se abrir. Ao conduzir o braço da ferramenta para cima, a capa de proteção pendular tem de se voltar a fechar por cima da lâmina e engatar na posição superior do braço da ferramenta.

Posição do operador (ver figura M)

▶ Não se posicione em linha com o disco de serra, na frente da ferramenta elétrica, mas sempre deslocado lateralmente em relação ao disco de serra. Desta forma o seu corpo estará protegido contra um possível contragolpe.

• Manter as mãos, os dedos e os braços afastados da lâmina de serra em rotação.
• Não cruzar as mãos à frente do braço da ferramenta.

Serrar com movimento de tração

• Para cortes com a ajuda do dispositivo de tração (2) (peças largas), soltar o parafuso de fixação (1), caso este esteja apertado.
• Se necessário, ajustar o ângulo de meia-esquadria horizontal e/ou vertical pretendido.

50 | Português

• Pressione a peça a ser trabalhada firmemente contra o carril limitador (18) e (19).
• Fixe a peça a ser trabalhada de acordo com as dimensões.
• Afastar o braço da ferramenta do carril limitador (18), até a lâmina de serra estar na frente da peça a ser trabalhada.
• Ligue a ferramenta elétrica.
• Conduzir lentamente o braço da ferramenta com o punho (5) para baixo.
• Prima então o braço da ferramenta no sentido dos carris limitadores (18) e (19) e serre a peça a ser trabalhada com avanço uniforme.
• Desligue a ferramenta elétrica e aguarde até o disco de serra estar completamente parado.
• Conduza lentamente o braço da ferramenta para cima.

Serrar sem movimento de tração (cortar) (ver figura N)

• Para cortes sem movimento de tração (peças pequenas) soltar o parafuso de fixação (1), caso este esteja apertado. Empurrar o braço da ferramenta até ao batente no sentido do carril limitador (18) e voltar a apertar o parafuso de fixação (1).
• Se necessário, ajustar o ângulo de meia-esquadria horizontal e/ou vertical pretendido.
• Pressione a peça a ser trabalhada firmemente contra o carril limitador (18) e (19).
• Fixe a peça a ser trabalhada de acordo com as dimensões.
• Ligue a ferramenta elétrica.
• Conduzir lentamente o braço da ferramenta com o punho (5) para baixo.
• Serre a peça com avanço uniforme.
• Desligue a ferramenta elétrica e aguarde até o disco de serra estar completamente parado.
• Conduza lentamente o braço da ferramenta para cima.

Instruções de trabalho

Marcar a linha de corte (ver figura O)

Um raio laser indica a linha de corte do disco de serra. Assim a peça pode ser exatamente posicionada para ser serrada, sem que a cobertura de proteção angular tenha que ser aberta.

- Para tal, ligue o raio laser com o interruptor (36).

- Alinhe a sua marcação na peça a ser trabalhada no centro da linha laser.

Nota: Antes de serrar, verifique se a linha de corte ainda é indicada corretamente. O raio laser pode, p. ex., ser desajustado por vibrações devido a um uso intensivo.

Dimensões admissíveis da peça a ser trabalhada

Máximo de peças a serem trabalhadas:

Ângulo de meia-esquadria horizontal

Ângulo de meia-esquadria vertical

Altura x largura [mm]

Peças mínimas (= todas as peças que podem ser fixadas com o grampo (20) fornecido à esquerda ou à direita do disco de serra): 130 x 50 mm (comprimento x largura)

Profundidade máxima de corte (0°/0°): 90 mm

Serrar peças com o mesmo comprimento (ver figura P)

Para serrar facilmente peças com o mesmo comprimento, é possível utilizar o limitador de comprimento (26).

- Solte o parafuso de fixação (57) e desloque o limitador de comprimento (26) na calha de guia (58) para o comprimento da peça pretendido.

- Aperte novamente o parafuso de fixação (57).

Peças mais compridas:

- Solte o parafuso de orelhas (59) e puxe a calha de guia (58) para fora até ao limitador.

- Aperte novamente o parafuso de orelhas (59).

- Ajuste o limitador de comprimento (26) para o comprimento da peça pretendido.

Serrar sem limitador de comprimento:

- Solte o parafuso de fixação (57) e desloque o limitador de comprimento (26) na calha de guia (58) totalmente para fora. - Rode o limitador de comprimento a 90°, para que fique alinhado à face com o carril limitador (18).

- Aperte novamente o parafuso de fixação (57).

Ajustar o limitador de profundidade (serrar ranhuras) (ver figura Q)

O limitador de profundidade deve ser ajustado, se desejar serrar uma ranhura.

- Virar o limitador de profundidade (22) para fora.

- Virar o braço da ferramenta no punho (5) para a posição desejada.

- Girar o parafuso de ajuste (23), até a extremidade do parafuso entrar em contacto com o limitador de profundidade (22).

- Conduzir lentamente o braço da ferramenta para cima.

Peças especiais

Ao serrar peças curvadas ou redondas é necessário fixá-las firmemente, de modo que não possam se movimentar. Na

linha de corte não deve haver fendas entre a peça a ser trabalhada, o carril limitador e a mesa de serrar. Se necessário, deverão ser fabricados suportes especiais.

Substituir as placas de alimentação (ver figura R)

A placa de alimentação (10) pode ficar gasta depois de uma utilização prolongada da ferramenta elétrica.

Uma placa de alimentação defeituosa deve ser substituída.

• Coloque a ferramenta elétrica na posição de trabalho.
• Desaperte os parafusos (60) com uma chave de fenda em cruz convencional e retire a placa de alimentação antiga (10).
• Coloque a nova placa de alimentação e volte a apertar os parafusos (60).

Trabalhar tramelas perfiladas

Barras perfiladas podem ser trabalhadas de duas maneiras:

Posicionamento da peça a ser trabalhada

Rodapé Moldura de teto

Além disso, é possível executar cortes com ou sem movimento de tração, independente da largura da barra perfilada.

Sempre deverá testar o ângulo de meia-esquadria (horizontal e/ou vertical) ajustado num pedaço de madeira que for deitar fora.

Ajustar o laser

Nota: Para testar a função do laser é necessário que a ferramenta elétrica esteja conectada à alimentação elétrica.

Jamais acionar o interruptor de ligar/desligar durante o ajuste do laser (p. ex. ao movimentar o braço da ferramenta). Um arranque involuntário da ferramenta elétrica pode causar ferimentos.

• Coloque a ferramenta elétrica na posição de trabalho.
• Rode a mesa de serrar (29) até ao entalhe (15) para 0°. A alavanca tem de engatar percetivelmente no entalhe.

Após uso intensivo, deverá verificar, e se necessário corrigir, os ajustes básicos dos raios laser, para assegurar cortes precisos.

Para tal são necessárias experiência e ferramentas especiais.

Um posto de assistência técnica Bosch executa este trabalho de forma rápida e fiável.

Verificar (ver figura S1)

- Desenhe uma linha de corte sobre a peça a ser trabalhada.

• Conduza lentamente o braço da ferramenta com o punho (5) para baixo.
• Posicione a peça a ser trabalhada, de modo que os dentes do disco de serra estejam alinhados à linha de corte.
• Mantenha a peça a ser trabalhada nesta posição e reconduza o braço da ferramenta lentamente para cima.
• Fixe a peça a ser trabalhada.
• Ligue o raio laser com o interruptor (36).

O raio laser deve estar alinhado ao comprimento total da linha de corte da peça a ser trabalhada, mesmo quando o braço da ferramenta é movimentado para baixo.

Ajustar (ver figura S2)

- Rodar o parafuso de ajuste (61) com uma chave de parafusos adequada, até o raio laser ficar à face em todo o comprimento da linha de corte na peça a ser trabalhada.

Uma rotação no sentido contrário dos ponteiros do relógio, movimenta o raio laser da esquerda para a direita, uma rotação no sentido dos ponteiros do relógio movimenta o raio laser da direita para a esquerda.

Verifique e realize os ajustes básicos

Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos.

Para tal são necessárias experiência e ferramentas especiais.

Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável.

Ajustar o ângulo de meia-esquadria padrão vertical de 0°

• Coloque a ferramenta elétrica na posição de trabalho.
• Rode a mesa de serrar (29) até ao entalhe (15) para 0°. A alavanca tem de engatar percetivelmente no entalhe.
• Puxe a tecla de bloqueio (13) para cima.
• Rode o botão de regulação (21) ligeiramente para a esquerda e oscile o braço da ferramenta da direita sobre a posição 0°, até o mesmo engatar de forma audível na posição 0°.
• Volte a pressionar a tecla de bloqueio (13) para baixo.

Verificar (ver figura T1)

- Coloque o esquadro (62) com o ângulo de 90° à face com o disco de serra (49) entre a mesa de serra (29) e o disco de serra sobre a mesa de serra (29).

O lado do esquadro tem de ficar alinhado em todo o comprimento com o disco de serra (49).

Ajustar (ver figura T2)

• Solte a contraporca do parafuso batente (63) com uma chave anular ou uma chave de bocas convencional.
• Enrosque ou desenrosque o parafuso batente (63), até que o lado do esquadro (62) fique alinhado no comprimento completo com o disco de serra.
• Volte a pressionar a tecla de bloqueio (13) para baixo.
• De seguida, volte a apertar a contraporca do parafuso batente (63).

52 | Português

Se, após o ajuste, o indicador de ângulo (55) não estiver em linha com a marca de 0° da escala (56), solte o parafuso (65) com uma chave de fenda em cruz convencional e alinhe o indicador de ângulo ao longo da marca de 0° (ver figura W).

Ajustar o ângulo de meia-esquadria padrão vertical de 45° (direita)

• Coloque a ferramenta elétrica na posição de trabalho.
• Rode a mesa de serrar (29) até ao entalhe (15) para 0°. A alavanca tem de engatar percetivelmente no entalhe.
• Remova o carril limitador ajustável direito (19).
• Rode o batente direito (41), até que o ângulo de meia-esquadria padrão de 45° engate na marcação da seta.
• Puxe a tecla de bloqueio (13) para cima.
• Rode o botão de regulação (21) para a esquerda e oscile o braço da ferramenta no punho (5) até ao batente para a direita.

Verificar (ver figura U1)

- Coloque o esquadro (62) com o ângulo de 45° à face com o disco de serra (49) entre a mesa de serra (29) e o disco de serra à direita sobre a mesa de serra.

O lado do esquadro tem de ficar alinhado em todo o comprimento com o disco de serra (49).

Ajustar (ver figura U2)

• Solte a contraporca do parafuso batente (40) com uma chave anular ou uma chave de bocas convencional.
• Enrosque ou desenrosque o parafuso batente (40), até que o lado do esquadro (62) fique alinhado no comprimento completo com o disco de serra.
• Volte a pressionar a tecla de bloqueio (13) para baixo.
• De seguida, volte a apertar a contraporca do parafuso batente (40).

Se, após o ajuste, o indicador de ângulo (55) não estiver em linha com a marca de 45° da escala (56), verifique primeiro novamente o ajuste de 0° para o ângulo de meia-esquadria vertical e o indicador de ângulo. De seguida, repita o ajuste do ângulo de meia-esquadria vertical de 45°.

Alinhar o carril limitador

• Coloque a ferramenta elétrica na posição de transporte.
• Solte o manípulo de fixação (12), caso este esteja apertado.
• Pressione a tecla de bloqueio (11) para baixo e rode a mesa de serra (29) até ao entalhe (15) para 0°.
• Volte a soltar a tecla de bloqueio (11). A mesa de serra tem de engatar percetivelmente no entalhe.
• Remova os carris limitadores ajustáveis (19).

Verificar (ver figura V1)

- Coloque o esquadro (62) com o ângulo de 90° à face com o disco de serra (49) entre o carril limitador (18) e o disco de serra sobre a mesa de serra (29).

O lado do esquadro tem de ficar alinhado em todo o comprimento com o carril limitador.

Ajustar (ver figura V2)

• Solte os parafusos de sextavado interior (64) com a chave sextavada interior (24) fornecida.
• Rode o carril limitador (18) até o esquadro ficar à face em todo o comprimento.
• Reaperte os parafusos.

Alinhar o indicador de ângulo (vertical) (ver figura W)

• Puxe a tecla de bloqueio (13) para cima.
• Rode o botão de regulação (21) ligeiramente para a esquerda e oscile o braço da ferramenta da direita sobre a posição 0°, até o mesmo engatar de forma audível na posição 0°.
• Volte a pressionar a tecla de bloqueio (13) para baixo.

Verificar

O indicador de ângulo (55) tem de estar alinhado numa linha com a marca de 0° na escala (56).

Ajustar

• Desaperte o parafuso (65) com a chave de fenda em cruz e alinhe o indicador de ângulo ao longo da marca de 0°.
• Reaperte o parafuso.

Alinhar indicador de ângulo (horizontal) (ver figura X)

• Coloque a ferramenta elétrica na posição de trabalho.
• Rode a mesa de serrar (29) até ao entalhe (15) para 0°. A alavanca tem de engatar percetivelmente no entalhe.

Verificar

O indicador de ângulo (14) tem de estar alinhado com a marca de 0° na escala (30).

Ajustar

• Desaperte o parafuso (66) com a chave de fenda em cruz e alinhe o indicador de ângulo ao longo da marca de 0°.
• Reaperte o parafuso.

Transporte da ferramenta elétrica (ver figura Y)

Antes de um transporte da ferramenta elétrica é necessário executar os seguintes passos:

• Solte o parafuso de fixação (1), caso este esteja apertado. Puxar o braço da ferramenta completamente para frente e reapertar o parafuso de fixação.
• Assegurar que o batente de profundidade (22) está totalmente pressionado para dentro e o parafuso de ajuste (23) passa no entalhe ao mover o braço da ferramenta sem tocar no batente de profundidade.
• Coloque a ferramenta elétrica na posição de transporte.
• Remover todos os acessórios que não estão montados firmemente na ferramenta elétrica. Se possível, os discos de serra não utilizados devem ser colocados dentro de um recipiente fechado durante o transporte.
• Transporte a ferramenta elétrica pelo punho de transporte (4) ou pelas cavidades (27) na lateral da mesa de serra.

Ao transportar a ferramenta elétrica, utilize apenas os dispositivos de transporte e nunca os dispositivos de proteção ou os apoios para as peças.

Manutenção e assistência técnica

Manutenção e limpeza

• Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

A capa de proteção pendular deve sempre movimentar-se livremente e fechar-se automaticamente. Portanto deverá manter a área em volta da capa de proteção pendular sempre limpa.

Após cada etapa de trabalho deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel.

Limpe regularmente o rolo de deslize (32).

Medidas para a redução de ruídos

Medidas tomadas pelo fabricante:

• Arranque suave
• Fornecimento com um disco de serra especialmente desenvolvido para a redução de ruídos
  Medidas tomadas pelo utilizador:
• Montagem com poucas vibrações, sobre uma superfície de trabalho firme
• Utilização de discos de serra com funções redutoras de ruídos
• Limpeza regular do disco de serra e da ferramenta elétrica

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontra outros endereços da assistência técnica em:

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

中文

安全规章

电动工具通用安全警告

警告！
