คู่มือผู้ใช้ GCM 254 D Professional BOSCH

คำเตือนเพื่อความปลอดภัย คำเตือนเพื่อความปลอดภัยทั่วไปในการใช้เครื่อง

อ่านคำเตือนเพื่อความปลอดภัย คำ แนะนำ ภาพประกอบ และข้อมูล จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคําแนะนําทั้งหมดที่ระบุไว้ด้าน ล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาด เจ็บอย่างร้ายแรง เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภาย

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้า ของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มี สายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้า จากแบตเตอรี่ (ไร้สาย) ความปลอดภัยในสถานที่ทำงาน u รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มืดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ u อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุด ติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่อง มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอให้ลุกเป็นไ

u ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้

การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องไ

ความปลอดภัยเกี่ยวกับไฟฟ้า u ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความ เสี่ยงจากการถูกไฟฟ้าดูด u หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือ ลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้ เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมาก ขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน Bosch Power Tools 1 609 92A 88P | (29.03.2023)74 | ไทย u อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ ถูกไฟฟ้าดูด u อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่าง จากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่ เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความ เสี่ยงจากการถูกไฟฟ้าดูด u เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟ ต่อที่เหมาะสำหรับการใช้งานกลางแจ้ง การใช้สาย ไฟต่อที่เหมาะสมสำหรับงานกลาง แจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด u หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงาน ในสถานที่เปียกชื้นได้ ให้ใช้สวิ ทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่ว ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้

ความปลอดภัยของบุคคล u ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วนาทีที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาด เจ็บอย่างรุนแรงได้ u ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวก แข็ง หรือประกบหูกันเสียงดังที่ใช้ตามความเหมาะสมกับ สภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย u ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ ว่าสวิทช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่ง จ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วหิ้วที่สวิทช์ หรือเสียบพลัง ไฟฟ้าขณะสวิทช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ u นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิด สวิทช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปาก ตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบ

u อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้ สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่อง มือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า u แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือสวม เครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่ เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผม ยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่ u หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องดูดฝุ่นหรือ เครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและ ใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูด ฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ u เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ ความคุ้นเคยทำให้ท่านเกิดความชะล่าใจและละเลยกฎ เกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การ ทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาด เจ็บอย่างร้ายแรงภายในเสี้ยววินาที การใช้และการดูแลรักษาเครื่องมือไฟฟ้า u อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูก ต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูก ต้องจะทำงานได้ดี กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ u อย่าใช้เครื่องมือไฟฟ้าถ้าสวิทช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิ ทช์ได้ เป็นเครื่อง มือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม u ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บ เครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/ หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหาก

มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความ เสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ u เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่ เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับ เครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ ใช้ที่ไม่ได้รับการฝึกฝน u บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจ สอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือ ไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่ อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุด ต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่

u รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า u ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปก รณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึง เงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่อง 1 609 92A 88P | (29.03.2023) Bosch Power Toolsไทย | 75 มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การ ใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ u ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจาก คราบน้ำมันและจาระบี ด้ามจับและพื้นผิว จับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด

u ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือน กันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่อง มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย คำเตือนเพื่อความปลอดภัยสำหรับเลื่อยตัดองศา u เลื่อยตัดองศาใช้สำหรับตัดไม้หรือผลิตภัณฑ์คล้ายไม้ เครื่องนี้ไม่สามารถใช้กับล้อขัดเพื่อตัดออกสำหรับตัด วัสดุประเภทเหล็ก เช่น แท่งเหล็ก ก้านเหล็ก สลักเกลียว และอื่นๆ ฝุ่นที่มีสารขัดถูทำให้ชิ้นส่วนที่เคลื่อนไหวได้ เช่น กระบังป้องกันล่าง เกิดติดขัดประกายไฟจากการตัดที่มี สารขัดถูจะเผาไหม้กระบังป้องกันล่าง เพลตแทรก และชิ้น ส่วนพลาสติกอื่นๆ u หากเป็นไปได้ให้ใช้แคลมป์หนีบชิ้นงานไว้ ในกรณีที่ใช้ มือจับชิ้นงาน ท่านต้องเอามือของท่านออกห่างจากใบ เลื่อยด้านใดด้านหนึ่งอย่างน้อย 100 มม. อย่าใช้ เครื่องเลื่อยนี้ตัดชิ้นงานที่มีขนาดเล็กเกินไปที่ไม่ สามารถหนีบด้วยแคลมป์หรือจับด้วยมือได้อย่างแน่น หนา หากมือของท่านอยู่ใกล้ใบเลื่อยเกินไป จะเพิ่มความ เสี่ยงต่อการได้รับบาดเจ็บจากการสัมผัสใบเลื่อย u ชิ้นงานต้องอยู่กับที่ และถูกยึดหนีบหรือจับทาบกับแผ่น กั้นและโต๊ะ อย่าป้อนชิ้นงานเข้าในใบเลื่อยหรือตัดด้วย “มือเปล่า” อย่างเด็ดขาด ชิ้นงานที่หลุดหลวมหรือ เคลื่อนไหวได้จะถูกเหวี่ยงออกมาด้วยความเร็วสูงและ ทำให้ได้รับบาดเจ็บได้ u ดันเครื่องเลื่อยผ่านชิ้นงาน อย่าดึงเครื่องเลื่อยผ่านชิ้น งาน สำหรับการตัด ให้ยกหัวเครื่องเลื่อยขึ้น และดึงให้ อยู่เหนือชิ้นงานโดยไม่ทำการตัด จากนั้นจึงเปิดสวิทช์ มอเตอร์ กดหัวเครื่องเลื่อยลง และดันเครื่องเลื่อยผ่าน ชิ้นงาน การตัดในจังหวะดึงมีแนวโน้มที่จะทำให้ใบเลื่อย ปีนขึ้นไปด้านบนของชิ้นงาน และเหวี่ยงชุดใบเลื่อยเข้าหาผู้ ใช้งานเครื่องอย่างรุนแรง u อย่าไขว้มือของท่านเหนือเส้นที่ต้องการตัด ทั้งตรงด้าน หน้าและด้านหลังของใบเลื่อย การจับชิ้นงานด้วย “การ ไขว้มือ” คือ จับชิ้นงานที่อยู่ด้านขวาของใบเลื่อยด้วยมือ ซ้าย หรือในทางกลับกัน เป็นการกระทำที่อันตรายอย่างยิ่ง u ขณะใบเลื่อยกำลังหมุน อย่าเอามือข้างใดข้างหนึ่ง เอื้อมไปด้านหลังแผ่นกั้นภายในระยะ 100 มม. จาก ด้านใดด้านหนึ่งของใบเลื่อยเพื่อหยิบเศษไม้ออกหรือ เพื่อเหตุผลอื่นใดก็ตาม ท่านอาจสังเกตเห็นระยะประชิด ของใบเลื่อยที่กำลังหมุนกับมือของท่านได้ไม่ชัดเจน และ ท่านอาจได้รับบาดเจ็บสาหัสได้ u ตรวจสอบชิ้นงานของท่านก่อนทำการตัด หากชิ้นงาน บิดหรือโค้งงอ ให้ยึดชิ้นงานโดยจับส่วนที่โค้งงอออก ด้านนอกหันเข้าหาแผ่นกั้น ตรวจสอบให้แน่ใจเสมอว่า ตามแนวเส้นตัดไม่มีช่องว่างระหว่างชิ้นงาน แผ่นกั้น และโต๊ะ ชิ้นงานที่แอ่นหรือโค้งงออาจบิดหรือเคลื่อนที่ได้ และอาจส่งผลให้ติดขัดอยู่ในใบเลื่อยที่กำลังหมุนในขณะ ตัด ต้องไม่มีตะปูหรือวัตถุแปลกปลอมในชิ้นงาน u อย่าใช้เครื่องเลื่อยจนกว่าจะนำเครื่องมือทั้งหมด เศษ ไม้ และอื่นๆ ออกจากโต๊ะแล้ว เหลือไว้แค่เฉพาะชิ้นงาน เท่านั้น ชิ้นเศษขนาดเล็กหรือชิ้นไม้ที่หลุดหลวมหรือวัตถุอื่น ใดที่ไปสัมผัสกับใบเลื่อยที่หมุนอยู่ อาจดีดตัวออก มาด้วยความเร็วสูง u ตัดเพียงหนึ่งชิ้นงานในแต่ละครั้ง ชิ้นงานที่ซ้อนกัน หลายๆ ชั้นจะไม่สามารถยึดหรือค้ำยันได้อย่างแน่นหนา และอาจติดขัดบนใบเลื่อยหรือเคลื่อนที่ขณะตัด u ก่อนใช้งาน ต้องตรวจสอบให้แน่ใจว่าได้ติดตั้งหรือวาง เลื่อยตัดองศาไว้บนพื้นผิวทำงานที่มั่นคงและราบเสมอ กัน พื้นผิวทำงานที่มั่นคงและราบเสมอกันช่วยลดความ เสี่ยงจากการสั่นคลอนของเลื่อยตัดองศา u วางแผนการทำงานของท่าน ทุกครั้งที่ท่านเปลี่ยนการ ตั้งค่ามุมเอียงหรือมุมบาก ต้องตรวจสอบให้แน่ใจว่าได้ ปรับตั้งแผ่นกั้นแบบปรับได้เพื่อหนุนชิ้นงานอย่างถูก ต้องแล้ว และจะไม่กีดขวางใบเลื่อยหรือระบบป้องกัน เมื่อไม่เปิดสวิทช์เครื่อง “ON” และไม่มีชิ้นงานวางบนโต๊ะ ให้จำลองการตัดโดยเคลื่อนใบเลื่อยไปจนสุด ทั้งนี้เพื่อให้ มั่นใจว่าจะไม่มีสิ่งกีดขวางหรืออันตรายจากการตัดถูกแผ่น

u สำหรับชิ้นงานที่มีขนาดกว้างกว่าหรือยาวกว่าพื้นผิว ด้านบนของโต๊ะ ต้องจัดให้มีการหนุนค้ำอย่างเพียงพอ เช่น โดยใช้ส่วนขยายโต๊ะ ม้ารองเลื่อย และอื่นๆ ชิ้น งานที่มีขนาดกว้างกว่าหรือยาวกว่าโต๊ะเลื่อยตัดองศาอาจ พลิกคว่ำหากไม่ได้รับการหนุนค้ำอย่างมั่นคง หากชิ้นส่วนที่ ตัดออกหรือชิ้นงานพลิกคว่ำ ชิ้นงานอาจยกกระบังป้องกัน ล่างขึ้นหรือถูกใบเลื่อยที่กำลังหมุนเหวี่ยงออก u อย่าใช้บุคคลอื่นทำหน้าที่แทนส่วนขยายโต๊ะหรือเป็นตัว ค้ำเพิ่มเติม การหนุนชิ้นงานอย่างไม่มั่นคงอาจทำให้ใบ เลื่อยติดขัด หรือใบเลื่อยเคลื่อนที่ขณะตัด ซึ่งจะฉุดรั้งตัว ท่านและผู้ช่วยเข้าไปในใบเลื่อยที่กำลังหมุนได้ u ชิ้นส่วนที่ตัดออกจะต้องไม่เข้าไปติดขัดหรือถูกกดอัด กับใบเลื่อยที่กำลังหมุนอย่างเด็ดขาด หากมีพื้นที่จำกัด Bosch Power Tools 1 609 92A 88P | (29.03.2023)76 | ไทย ต. ย. เช่น เมื่อใช้ก้านหยุดความยาว ชิ้นส่วนที่ตัดออกอาจ ถูกบีบอัดกับใบเลื่อยและถูกเหวี่ยงออกมาอย่างรุนแรง u ใช้แคลมป์หรืออุปกรณ์ที่ออกแบบมาเพื่อยึดจับวัสดุทรง กลม เช่น ก้าน หรือท่อ ให้แน่นหนาเสมอ ก้านกลมมีแนว โน้มที่จะกลิ้งออกไปในขณะถูกตัด ทำให้ใบเลื่อย “ติด แน่น” และดึงชิ้นงานและมือของท่านเข้าไปในใบเลื่อยได้ u ปล่อยให้ใบเลื่อยวิ่งถึงความเร็วสูงสุดก่อนแตะลงบนชิ้น งาน ในลักษณะนี้จะลดความเสี่ยงจากการที่ชิ้นงานจะถูก เหวี่ยงออกไป u หากชิ้นงานหรือใบเลื่อยเกิดติดขัด ให้ปิดสวิทช์เลื่อยตัด องศา รอให้ชิ้นส่วนที่เคลื่อนไหวทั้งหมดหยุดนิ่งอยู่กับที่ และถอดปลั๊กไฟออกจากแหล่งจ่ายไฟ และ/หรือถอด แบตเตอรี่แพ็คออก จากนั้นจึงเอาวัสดุที่ติดขัดออกมา การเลื่อยชิ้นงานที่ติดขัดต่อไป อาจทำให้สูญเสียการ ควบคุม หรือเลื่อยตัดองศาอาจเสียหายได้ u เมื่อตัดเสร็จแล้ว ให้ปล่อยนิ้วจากสวิทช์ จับหัวเครื่อง เลื่อยลง และรอให้ใบเลื่อยหยุดนิ่งอยู่กับที่ก่อนเอาชิ้น งานที่ถูกตัดออกมา การเอื้อมมือของท่านเข้าใกล้ใบเลื่อย ที่วิ่งด้วยแรงเฉื่อยเป็นการกระทำที่อันตราย u จับด้ามจับอย่างแน่นหนาเมื่อทำการตัดที่ไม่สมบูรณ์ หรือเมื่อปล่อยนิ้วจากสวิทช์ก่อนที่หัวเครื่องเลื่อยจะอยู่ ในตำแหน่งลงอย่างสมบูรณ์ การเบรคเครื่องเลื่อยอาจ ทำให้หัวเครื่องเลื่อยถูกดึงลงด้านล่างอย่างกะทันหัน ทำให้ เสี่ยงต่อการได้รับบาดเจ็บ u อย่าปล่อยด้ามจับเมื่อหัวเลื่อยถึงตำแหน่งต่ำสุด นำหัว เลื่อยกลับไปที่ตำแหน่งบนสุดด้วยมือเสมอ อาจเกิดความ เสี่ยงต่อการบาดเจ็บหากหัวเลื่อยเคลื่อนที่โดยไร้การ

u รักษาสถานที่ทำงานให้สะอาด การผสมผสานของวัสดุ เป็นอันตรายอย่างยิ่งฝุ่นละอองโลหะอาจเผาไหม้หรือ

u อย่าใช้ใบเลื่อยที่ทู่ แตกร้าว คดงอ หรือชำรุด ใบ เลื่อยที่ทู่หรือปรับตั้งไว้ไม่ถูกต้องจะได้รอยตัดแคบ ทำให้มีการเสียดสีมากเกินปกติ ใบเลื่อยติดขัด และเกิดการตีกลับ u อย่าใช้ใบเลื่อยที่ทำจากเหล็กกล้ารอบสูง (High Speed Steel, HSS) ใบเลื่อยนี้แตกง่าย u ใช้ใบเลื่อยที่มีขนาดและรูปทรงรูยึดที่ถูกต้องเสมอ (สี่เหลี่ยมขนมเปียกปูนหรือกลม) ใบเลื่อยที่ไม่เข้าชุดกับ อุปกรณ์ติดตั้งของเครื่องเลื่อยจะวิ่งไม่อยู่กึ่งกลางและ ทำให้สูญเสียการควบคุม u อย่านำเศษตกค้างจากการตัด เศษโลหะ และอื่นๆ ออก จากบริเวณตัดขณะเครื่องกำลังวิ่งอยู่ ต้องนำแขนเครื่อง มือกลับไปที่ตำแหน่งกลางก่อนเสมอ และจากนั้นจึงปิดสวิ

u เมื่อสิ้นสุดการทำงาน อย่าสัมผัสใบเลื่อยก่อนที่ใบเลื่อย จะเย็นลง ใบเลื่อยจะร้อนขึ้นมากขณะทำงาน u เครื่องมือไฟฟ้านี้จัดส่งมาพร้อมป้ายเตือนแสงเลเซอร์ (ดูตาราง "สัญลักษณ์และความหมายของสัญลักษณ์") u หากข้อความของป้ายเตือนแสงเลเซอร์ไม่ได้เป็นภาษา ของท่าน ให้ติดสติกเกอร์ที่จัดส่งมาที่พิมพ์เป็นภาษา ของท่านทับลงบนข้อความก่อนใช้งานครั้งแรก u อย่าทำให้ป้ายเตือนบนเครื่องมือไฟฟ้าลบ เลือนอย่างเด็ดขาด อย่าเล็งลำแสงเลเซอร์ไปยังคนหรือสัตว์ และ ตัวท่านเองอย่าจ้องมองเข้าในลำแสงเลเซอร์ โดยตรงหรือลำแสงเลเซอร์สะท้อน การกระ ทำดังกล่าวอาจทำให้คนตาพร่า ทำให้เกิด อุบัติเหตุ หรือทำให้ดวงตาเสียหายได้ u ถ้าแสงเลเซอร์เข้าตา ต้องปิดตาและหันศีรษะออกจาก ลำแสงในทันที u อย่าทำการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์ ท่าน สามารถใช้การตั้งค่าต่างๆ ที่อธิบายไว้ในคู่มือการใช้งาน ฉบับนี้ได้อย่างปลอดภัย u อย่าปล่อยให้เด็กๆ ใช้เครื่องมือไฟฟ้าโดยไม่ควบคุม ดูแล เด็กๆ อาจทำให้บุคคลอื่นหรือตนเองตาพร่าโดยไม่

สัญลักษณ์ต่อไปนี้มีความสำคัญต่อการใช้เครื่องมือไฟฟ้าของ ท่าน กรุณาจดจำสัญลักษณ์และความหมาย การ แปลความสัญลักษณ์ได้ถูกต้องจะช่วยให้ท่านใช้เครื่อง มือไฟฟ้าได้ดีและปลอดภัยกว่า สัญลักษณ์และความหมายของสัญลักษณ์ LASER RADIATION

IEC 60825-1:2014 <1mW, 650 nm ลำแสงเลเซอร์ อย่ามองเข้าไปในลำแสง เลเซอร์ระดับ 2 เอามือออกห่างจากบริเวณตัด ขณะเครื่องกำลังวิ่ง อันตรายจากการบาด เจ็บเมื่อไปสัมผัสกับใบเลื่อย สวมหน้ากากป้องกันฝุ่น 1 609 92A 88P | (29.03.2023) Bosch Power Toolsไทย | 77 สัญลักษณ์และความหมายของสัญลักษณ์ สวมแว่นตาป้องกันอันตราย สวมอุปกรณ์ป้องกันเสียง การรับฟัง เสียงดังอาจทำให้สูญเสียการได้ยิน บริเวณอันตราย! เอามือ นิ้ว หรือ แขนออกจากบริเวณนี้ แขนเครื่องมือต้องสามารถขยับได้อย่าง อิสระเพื่อให้ปรับมุมข้อต่อในแนวตั้งได้

ปุ่มล็อคถูกดึงขึ้นด้านบน: สามารถปรับมุมข้อต่อในแนวตั้งได้ ปุ่มล็อคถูกดันลงด้านล่าง: มุมข้อต่อในแนวตั้งที่ปรับจะถูกยึดไว้ 254 mm 25.4 mm สังเกตขนาดของใบเลื่อย เส้นผ่าศูนย์กลางรูต้องเข้ากับแกนเครื่อง มือโดยไม่มีช่องหลวม หากจำเป็นต้องใช้ ตัวลดขนาด ให้ตรวจสอบให้แน่ใจว่าขนาด ของตัวลดนั้นตรงกับความหนาใบ และเส้น ผ่าศูนย์กลางรูของใบเลื่อย รวมทั้งเส้นผ่า ศูนย์กลางของแกนเครื่องมือ หากเป็นไป ได้ให้ใช้ตัวลดขนาดที่จัดส่งมาพร้อมกับใบ

เส้นผ่าศูนย์กลางใบเลื่อยต้องสอดคล้อง กับข้อมูลบนสัญลักษณ์ ขณะเลื่อยมุมข้อต่อในแนวตั้ง จำเป็นต้อง ถอดรางกั้นแบบปรับได้ด้านซ้ายหรือด้าน

รายละเอียดผลิตภัณฑ์และข้อมูล

อ่านคำเตือนเพื่อความปลอดภัยและคำ แนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและ คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้ รับบาดเจ็บอย่างร้ายแรง กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน ประโยชน์การใช้งานของเครื่อง เครื่องมือไฟฟ้านี้เป็นเครื่องประจำที่ ใช้สำหรับตัดไม้เป็นแนว ตรงทั้งตามยาวและตามขวาง สามารถตัดมุมเอียงในแนวนอน จาก –47° ถึง +52° และมุมเอียงในแนวตั้งจาก 45° (ด้าน ซ้าย) ถึง 45° (และด้านขวา) เครื่องนี้ออกแบบให้มีสมรรถภาพสำหรับเลื่อยไม้เนื้อ อ่อนและเนื้อแข็ง และพาร์ติเคิลบอร์ดและไฟเบอร์บอร์ด เมื่อใช้ใบเลื่อยที่เหมาะสม ยังสามารถเลื่อยโปรไฟล์อะลูมิเนียมและวัสดุสังเคราะห์ได้อีก

ส่วนประกอบที่แสดงในภาพ ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของ เครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ (1) สกรูล็อคสำหรับอุปกรณ์สไลด์ (2) อุปกรณ์สไลด์ (3) ป้ายเตือนแสงเลเซอร์ (4) มือจับขนย้าย (5) มือจับ (6) ตัวล็อคป้องกันการเปิดใช้งานสำหรับสวิตช์เปิด/ปิด (7) บังใบป้องกัน (8) บังใบป้องกันใบเลื่อยชนิดโยกได้ (9) รูสำหรับติดตั้ง (10) แผ่นสอด (11) ปุ่มล็อคสำหรับมุมข้อต่อ (แนวนอน) (12) ลูกบิดล็อคสำหรับมุมข้อต่อใดๆ (แนวนอน) (13) ปุ่มล็อคสำหรับมุมข้อต่อ (แนวตั้ง) (14) เข็มชี้มุมสำหรับมุมข้อต่อ (แนวนอน) (15) ร่องสำหรับมุมข้อต่อมาตรฐาน (แนวนอน) (16) ส่วนต่อขยายโต๊ะเลื่อย (17) ส่วนรองรับชิ้นงาน

(18) รางกั้นแบบติดตั้งถาวร (19) รางกั้นแบบปรับได้ (20) แคลมป์ยึดวัสดุ (21) สวิตช์ปรับตั้งสำหรับมุมข้อต่อ 0° (แนวตั้ง) (22) ก้านวัดความลึก (23) สกรูปรับก้านวัดความลึก Bosch Power Tools 1 609 92A 88P | (29.03.2023)78 | ไทย (24) ประแจหกเหลี่ยม (25) ตัวล็อคนิรภัยสำหรับขนย้าย (26) ก้านวัดความยาว (27) ช่องมือจับ (28) รูที่สามารถใช้ยึดในแนวนอน (29) โต๊ะเลื่อย (30) สเกลสำหรับมุมข้อต่อ (แนวนอน) (31) ขาหนุนกันเอียง (32) ลูกกลิ้ง (33) ตัวล็อคแกน (34) ช่องทางออกของลำแสงเลเซอร์ (35) สวิตช์เปิด/ปิด (36) สวิตช์เปิด/ปิดสำหรับเลเซอร์ (ทำเครื่องหมายเส้น

(37) ช่องพ่นขี้เลื่อย (38) สกรูหางปลาสำหรับยึดรางกั้นแบบปรับได้ (39) รูสำหรับแคลมป์ยึดวัสดุ (40) สกรูหยุดสำหรับช่วงมุมข้อต่อด้านขวา (แนวตั้ง) (41) ตัวหยุดมุมข้อต่อมาตรฐาน 45°, 22.5° และ 33.9° (แนวตั้ง) (42) สกรูหนีบของส่วนขยายโต๊ะเลื่อย (43) สกรูนิรภัยของส่วนต่อขยายโต๊ะเลื่อย (44) ตัวยึดสำหรับส่วนรองรับชิ้นงาน (ที่เครื่องมือไฟฟ้า) (45) ตัวยึดสำหรับส่วนรองรับชิ้นงานที่สอง (ที่ส่วน รองรับชิ้นงาน) (46) ถุงเก็บผง (47) สกรูหัวเบ้าหกเหลี่ยมสำหรับยึดใบเลื่อย (48) หน้าแปลนยึด (49) ใบเลื่อย (50) หน้าแปลนยึดด้านใน (51) สกรูหางปลาสำหรับปรับความสูงของก้านเกลียว (52) ก้านเกลียว (53) สกรูหางปลาของแคลมป์ยึดวัสดุ (54) กรวยแคลมป์ยึดวัสดุ (55) เข็มชี้มุมสำหรับมุมข้อต่อ (แนวตั้ง) (56) สเกลสำหรับมุมข้อต่อ (แนวตั้ง) (57) สกรูหนีบของก้านวัดความยาว (58) รางนำของก้านวัดความยาว (59) สกรูหางปลาสำหรับยึดรางนำของก้านวัดความยาว (60) สกรูสำหรับแผ่นสอด (61) สกรูปรับสำหรับจัดวางตำแหน่งเลเซอร์ (62) สามเหลี่ยมวัดมุม (63) สกรูหยุดสำหรับมุมข้อต่อ 0° (แนวตั้ง) (64) สกรูหัวเบ้าหกเหลี่ยมของรางกั้น (65) สกรูสำหรับเข็มชี้มุม (แนวตั้ง) (66) สกรูสำหรับเข็มชี้มุม (แนวนอน) a) อาจไม่สามารถใช้งานได้ในบางรุ่นตามแต่ละประเทศ ข้อมูลทางเทคนิค แท่นเลื่อยตัดองศา GCM 254 D หมายเลขชิ้นส่วน 3601M530.. กำลังไฟพิกัดอินพุต วัตต์ 1800 ความเร็วรอบเดินเบา

น้ำหนักตามระเบียบการ EPTA- Procedure 01:2014 กก. 17.9 ระดับความปลอดภัย /II ขนาดของใบเลื่อยที่เหมาะสม เส้นผ่านศูนย์กลางของใบเลื่อย มม. 254 ความหนาของใบเลื่อย มม. 1.4−2.5 ความกว้างสูงสุดในการตัด มม. 3 เส้นผ่านศูนย์กลางของรูเจาะ มม. 25.4 ขนาดชิ้นงานที่อนุญาต (สูงสุด/ต่ำสุด): (ดู "ขนาดชิ้นงานที่ อนุญาต", หน้า83) ค่าที่ให้นี้ใช้ได้กับแรงดันไฟฟ้านอมินอล [U] 230 โวลท์ค่าเหล่า นี้อาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสำหรับเฉพาะประเทศ ค่าอาจแตกต่างกันไปตามผลิตภัณฑ์และขึ้นอยู่กับเงื่อนไขด้านการ ใช้งานและสภาพแวดล้อม โปรดดูข้อมูลเพิ่มเติมที่เว็บไซต์ www.bosch-professional.com/wac

เครื่องเป็นไปตามข้อกำหนด IEC 61000-3-11 และขึ้นอยู่

กับการเชื่อมต่อแบบมีเงื่อนไข เครื่องอาจนำไปสู่ความผันผวน ของแรงดันไฟฟ้าเป็นครั้งคราวภายใต้สภาวะพลังงานที่ไม่เอื้อ อำนวย อิมพีแดนซ์ของอุปกรณ์นี้ถูกตั้งค่าเป็น

actual =0.094Ω ผู้ใช้ต้องแน่ใจว่า จุดเชื่อมต่อที่มีอิมพีแดน 1 609 92A 88P | (29.03.2023) Bosch Power Toolsไทย | 79 ซ์ Z max ซึ่งเสียบปลั๊กเครื่องใช้ไฟฟ้านั้นตรงตามข้อกำหนดอิม พีแดนซ์: Z actual

max หากไม่ทราบ Z max ให้ระบุ Z max

ปรึกษากับผู้จัดจำหน่ายเครือข่ายหรือผู้มีอำนาจในการจัดหา

u หลีกเลี่ยงอย่าให้เครื่องติดขึ้นเองโดยไม่ตั้งใจ ขณะติด ตั้งและเมื่อทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้า ต้องไม่ต่อปลั๊กไฟฟ้าเข้ากับแหล่งจ่ายไฟฟ้าหลัก รายการสิ่งของที่จัดส่ง กรุณาสังเกตภาพประกอบรายการสิ่งของที่จัด ส่งในตอนต้นของคู่มือการใช้งาน ก่อนใช้เครื่องทำงานเป็นครั้งแรก ให้ตรวจสอบว่าชิ้นส่วน ทั้งหมดที่ระบุด้านล่างนี้ได้จัดส่งมาด้วยหรือไม่: – แท่นเลื่อยตัดองศาพร้อมใบเลื่อยที่ติดตั้งมาแล้ว – ถุงเก็บผง(46) – ส่วนรองรับชิ้นงาน(17) (2 ชิ้น) (อาจไม่สามารถใช้งานได้ในบางรุ่นตามแต่ละประเทศ) – แคลมป์ยึดวัสดุ(20) – ประแจหกเหลี่ยม(24) – สามเหลี่ยมวัดมุม(62) – ส่วนต่อขยายโต๊ะเลื่อย(16) (2 ชิ้น) หมายเหตุ: ตรวจสอบเครื่องมือไฟฟ้าเพื่อหาจุดชำรุดที่อาจมี ก่อนใช้เครื่องมือไฟฟ้าต่อไปต้องตรวจสอบอุปกรณ์ป้องกัน อันตรายว่าทำงานอย่างถูกต้องหรือไม่ ส่วนชำรุดเล็กน้อยใดๆ ต้องได้รับการตรวจสอบอย่างละเอียดถี่ถ้วนเพื่อจะได้มั่นใจว่า เครื่องจะทำงานได้อย่างไม่มีข้อบกพร่อง ตรวจสอบชิ้นส่วนที่ เคลื่อนไหวว่าทำงานอย่างถูกต้องและติดขัดหรือไม่ หรือมีชิ้น ส่วนเสียหายหรือไม่ ชิ้นส่วนทั้งหมดต้องติดตั้งอย่างถูก ต้องและตรงตามเงื่อนไขทั้งหมดเพื่อให้แน่ใจว่าจะ ทำงานได้อย่างไม่ผิดพลาด ท่านต้องส่งเครื่องไปยังโรงซ่อมที่เชี่ยวชาญและเป็นที่ยอมรับ เพื่อทำการซ่อมแซมหรือเปลี่ยนอุปกรณ์ป้องกันอันตรายและ ชิ้นส่วนที่เสียหายอย่างถูกต้อง การติดตั้งส่วนประกอบแต่ละชิ้น – นำชิ้นส่วนทั้งหมดที่จัดส่งมาออก จากหีบห่ออย่างระมัดระวัง – นำวัสดุหีบห่อทั้งหมดออกจากเครื่องมือ ไฟฟ้าและอุปกรณ์ประกอบที่จัดส่งมา – เพื่อให้การทำงานง่ายขึ้นเมื่อประกอบชิ้นส่วนอุปกรณ์ที่ให้ มา ตรวจสอบให้แน่ใจว่า เครื่องมือไฟฟ้าอยู่ในตำแหน่ง

การติดตั้งส่วนต่อขยายโต๊ะเลื่อย (ดูภาพประกอบ A1) ท่านสามารถติดตั้งส่วนต่อขยายโต๊ะเลื่อยทั้งบริเวณด้านซ้าย และด้านขวาของเครื่องมือไฟฟ้าเพื่อขยายโต๊ะเลื่อยให้กว้าง

– ขันสกรูนิรภัย (43) โดยใช้ไขควงหัวแฉกจากส่วนต่อ ขยายโต๊ะเลื่อย – เอียงเครื่องมือไฟฟ้า – เลื่อนส่วนต่อขยายโต๊ะเลื่อย (16) ทั้งสองด้านของเครื่อง มือไฟฟ้าเข้าไปในรูเจาะที่กำหนดไว้จนสุด – ขันสกรูนิรภัย (43) เข้าไปในส่วนต่อขยายโต๊ะเลื่อยอีก ครั้งเพื่อป้องกันไม่ให้ดึงออกได้ ติดตั้งอุปกรณ์หนุนชิ้นงาน (ดูภาพประกอบ A2) สามารถจัดตำแหน่งอุปกรณ์หนุนชิ้นงาน (17) ซ้าย ขวาหรือ ด้านหน้าที่เครื่องมือไฟฟ้า ระบบปลั๊กอินที่ยืดหยุ่นช่วยให้คุณ ขยายหรือขยายรูปแบบได้หลากหลาย (ดูภาพประกอบG) – เสียบอุปกรณ์หนุนชิ้นงาน (17) ส่วนรองรับ (44) ที่เครื่อง มือไฟฟ้าหรือในส่วนรองรับ (45) ของอุปกรณ์หนุนชิ้นงาน

u อย่าหิ้วเครื่องมือไฟฟ้าตรงอุปกรณ์หนุนชิ้นงาน ขนย้ายเครื่องมือไฟฟ้าด้วยอุปรณ์สำหรับขนย้ายเท่านั้น การติดตั้งแบบประจำที่หรือแบบคล่องตัว u เพื่อควบคุมเครื่องให้ได้อย่างปลอดภัย ก่อนใช้งานต้อง ติดตั้งเครื่องบนพื้นผิวที่มั่นคงและราบเสมอกัน (ต.ย. เช่น โต๊ะทำงานของช่าง) การติดตั้งบนพื้นผิวทำงาน (ดูภาพประกอบ B1−B2) – ยึดเครื่องมือไฟฟ้าเข้ากับพื้นผิวทำงานด้วยสกรูยึดที่เหมาะ สม สำหรับการยึดให้ใช้รู (9)

– หนีบฐานของเครื่องมือไฟฟ้าเข้ากับพื้นผิวทำงานให้แน่น ด้วยแคลมป์ยึดวัสดุที่มีจำหน่ายทั่วไป การติดตั้งบนโต๊ะเลื่อย บ๊อช โต๊ะเลื่อย GTA ของ บ๊อช มีขาที่ปรับความสูงได้ จึงสามารถค้ำพยุงเครื่องมือไฟฟ้าบนทุกพื้นผิว แท่นรองรับชิ้น งานของโต๊ะเลื่อยใช้สำหรับรองรับชิ้นงานที่มีขนาดยาว u อ่านคำเตือนเพื่อความปลอดภัยและคำสั่งทั้งหมดที่แนบ มากับโต๊ะเลื่อย การไม่ปฏิบัติตามคำ เตือนเพื่อความปลอดภัยและคำ สั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้ รับบาดเจ็บอย่างร้ายแรง u ต่อโต๊ะเลื่อยอย่างถูกต้องก่อนติดตั้งเครื่องมือไฟฟ้า จำเป็นต้องต่อให้เรียบร้อยถูกต้องเพื่อหลีก เลี่ยงอันตรายจากการล้มคว่ำ – ติดตั้งเครื่องมือไฟฟ้าในตำแหน่งขนย้ายบนโต๊ะทำงาน Bosch Power Tools 1 609 92A 88P | (29.03.2023)80 | ไทย การติดตั้งแบบคล่องตัว (ไม่แนะนำ!) (ดูภาพประกอบ B3) ในบางกรณีที่ไม่สามารถติดตั้งเครื่องมือไฟฟ้าบนพื้นผิวทำงาน ที่ราบเรียบและมั่นคงได้ ท่านสามารถตั้งเครื่องโดยใช้ขาหนุน กันเอียงเป็นการชั่วคราว u หากไม่ใช้ขาหนุนกันเอียง เครื่องมือไฟฟ้าจะตั้งอยู่ อย่างไม่ปลอดภัยและอาจพลิกคว่ำได้โดยเฉพาะเมื่อ เลื่อยมุมเอียงมากสุดในแนวนอนและ/หรือแนวตั้ง – หมุนขาหนุนกันเอียง (31) เข้าหรือออกจนเครื่องมือไฟฟ้า ตั้งตรงบนพื้นผิวทำงาน การดูดฝุ่น/ขี้เลื่อย ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การ สัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ก หรือไม้บีช นับ เป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสม กับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสทอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น – ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่า

– จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี – ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับ-ไส้ กรอง P2 ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงาน ที่บังคับใช้ในประเทศของท่าน u ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้อย่างง่ายดาย อุปกรณ์ดูดฝุ่น/ขี้เลื่อยอาจอุดตันด้วยฝุ่น ขี้เลื่อย หรือสะเก็ดชิ้นงาน – ปิดสวิทช์เครื่อง และดึงปลั๊กไฟฟ้าออกจากเต้าเสียบ – รอจนใบเลื่อยหยุดสนิท – หาสาเหตุของการอุดตันและทำการแก้ไข การดูดฝุ่นในตัว (ดูภาพประกอบ C) เพื่อความสะดวกในการเก็บเศษผง ให้ใช้ถุงเก็บเศษผง (46) (อุปกรณ์เสริม) – สวมถุงเก็บผง (46) เข้ากับช่องพ่นขี้เลื่อย (37) ถุงเก็บผงต้องไม่สัมผัสกับชิ้นส่วนของเครื่อง มือที่เคลื่อนไหวได้ขณะทำการเลื่อย ถ่ายถุงเก็บผงอย่างทันท่วงทีเสมอ u ตรวจสอบและทำความสะอาดถุงเก็บผงทุกครั้งหลังใช้

u เมื่อต้องการเลื่อยอะลูมิเนียม ให้ถอดถุงเก็บผงออกเพื่อหลีกเลี่ยงอันตรายจากไฟไหม้ การดูดฝุ่นด้วยเครื่องดูดฝุ่นภายนอก สำหรับการดูดฝุ่นออก ท่านสามารถเชื่อมต่อท่อดูดฝุ่น (Ø 35 มม.) เข้ากับช่องพ่นขี้เลื่อย (37) ได้เช่นกัน เครื่องดูดฝุ่นต้องมีลักษณะการใช้งานที่เหมาะ กับประเภทวัสดุชิ้นงาน ในกรณีดูดฝุ่นแห้งที่เป็นอันตรายต่อสุขภาพอย่าง ยิ่งหรืออาจก่อให้เกิดมะเร็งได้ ให้ใช้เครื่องดูดฝุ่นพิเศษ การเปลี่ยนใบเลื่อย (ดูภาพประกอบ D1−D4) u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง u สวมถุงมือป้องกันอันตรายเมื่อติดตั้งใบเลื่อย เมื่อสัมผัส ใบเลื่อยจะเสี่ยงต่อการได้รับบาดเจ็บ ใช้เฉพาะใบเลื่อยที่มีความเร็วสูงสุดที่อนุญาตสูงกว่าความเร็ว รอบตัวเปล่าของเครื่องมือไฟฟ้าของท่าน ใช้เฉพาะใบเลื่อยที่ มีคุณสมบัติสอดคล้องกับข้อมูลที่ระบุไว้ในหนังสือคู่มือการ ใช้งานเล่มนี้ และที่ผ่านการทดสอบและทำเครื่องหมายตาม EN847-1 ใช้เฉพาะใบเลื่อยที่บริษัทผู้ผลิตเครื่องมือไฟฟ้านี้แนะนำให้ใช้ และใบเลื่อยที่เหมาะสำหรับเลื่อยวัสดุที่ต้องการตัด ในลักษณะ นี้จะช่วยป้องกันไม่ให้ฟันเลื่อยร้อนเกินไปขณะตัด การถอดใบเลื่อย – จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน – หมุนกระบังป้องกันใบเลื่อยชนิดชักร่นได้(8) ไปด้านหลัง และจับกระบังป้องกันใบเลื่อยชนิดชักร่นได้ไว้ในตำแหน่งนี้ – หมุนสกรูหัวจมหกเหลี่ยม(47) ด้วยประแจขันหกเหลี่ยม (8มม.) (24) และในขณะเดียวกันให้กดล็อคแกน(33) จนขบเข้าที่ – กดล็อคแกน(33) ค้างไว้ และขันสกรูหัวจมหก เหลี่ยม(47) ออกในทิศตามเข็มนาฬิกา (เกลียวซ้าย!) – ถอดน๊อตยึด(48) ออก – ถอดใบเลื่อย(49) ออก – เลื่อนกระบังป้องกันใบเลื่อยชนิดชักร่นได้ลงอย่างช้าๆ อีก

การประกอบใบเลื่อย u เมื่อประกอบใบเลื่อย ต้องเอาใจใส่ให้ทิศทางตัดของฟัน (ทิศทางลูกศรบนใบเลื่อย) ชี้ไปทางเดียว กับทิศทางของลูกศรบนกระบังป้องกันใบเลื่อย! ก่อนทำการติดตั้งให้ทำความสะอาดชิ้นส่วนที่จะติดตั้งทั้งหมด

– หมุนกระบังป้องกันใบเลื่อยชนิดชักร่นได้ (8) ไปด้านหลัง และจับกระบังป้องกันใบเลื่อยชนิดชักร่นได้ไว้ในตำแหน่งนี้ – ประกบใบเลื่อยใหม่เข้ากับหน้าแปลนยึดด้านใน (50) – ใส่น๊อตยึด (48) และสกรูหัวจมหกเหลี่ยม (47) กดล็อค แกน (33) จนขบเข้าที่ และขันสกรูหัวจมหกเหลี่ยมให้แน่น โดยหมุนในทิศทวนเข็มนาฬิกา 1 609 92A 88P | (29.03.2023) Bosch Power Toolsไทย | 81 – เลื่อนกระบังป้องกันใบเลื่อยชนิดชักร่นได้ลงอย่างช้าๆ อีก

การปฏิบัติงาน u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ล็อคนิรภัยสำหรับขนย้าย (ดูภาพประกอบE) ล็อคนิรภัยสำหรับขนย้าย(25) ทำให้สามารถจับถือเครื่องมือ ไฟฟ้าได้สะดวกเมื่อขนย้ายไปยังสถานที่ทำงานต่างๆ การปลดเครื่อง (ตำแหน่งทำงาน) – ดันแขนเครื่องมือตรงด้ามจับ (5) ลงเล็กน้อยเพื่อคลาย ล็อคนิรภัยสำหรับขนย้าย (25) – ดึงล็อคนิรภัยสำหรับขนย้าย (25) ออกมาด้านนอกทั้งหมด – เลื่อนแขนเครื่องมือขึ้นอย่างช้าๆ การรัดเครื่อง (ตำแหน่งขนย้าย) – คลายสกรูล็อค (1) ออกหากหนีบอุปกรณ์สไลด์ (2) อยู่ ดึงแขนเครื่องมือไปทางด้านหน้าจนสุด และขันสกรู ล็อคกลับเข้าให้แน่นเพื่อล็อคอุปกรณ์สไลด์ – ขันสกรูปรับ (23) ขึ้นทั้งหมด – สำหรับการล็อคโต๊ะเลื่อย (29) ให้ขันลูกบิดล็อค (12) ให้

– หมุนแขนเครื่องมือตรงด้ามจับ (5) ลงด้านล่างจนสามารถ กดล็อคนิรภัยสำหรับขนย้าย (25) เข้าด้านในจนสุด ตอนนี้แขนเครื่องมือถูกล็อคอย่างแน่นหนาเพื่อการขนย้าย การเตรียมการทำงาน เพื่อให้แน่ใจว่าจะตัดชิ้นงานได้อย่างแม่นยำ หลังการใช้งาน หนักท่านต้องตรวจสอบการปรับพื้นฐานของเครื่องมือไฟฟ้า และปรับตั้ง หากจำเป็น สำหรับเรื่องนี้ท่านต้องมีประสบการณ์และเครื่องมือพิเศษที่ สอดคล้องกัน ศูนย์บริการลูกค้า บ๊อช ให้บริการบำรุงรักษาได้รวดเร็วและเชื่อถือได้ การขยายความยาว/การขยายความกว้างโต๊ะเลื่อย (ดู ภาพประกอบ F−G) ต้องหนุนส่วนปลายของชิ้นงานที่หนักและมีขนาดยาวที่ลอยอยู่ โต๊ะเลื่อยสามารถขยายความยาวไปทางซ้ายหรือทางขวาด้วย ส่วนขยายโต๊ะเลื่อย (16) – คลายสกรูหนีบ(42) – ดึงส่วนขยายโต๊ะเลื่อย(16) ออกด้านนอกจนถึงความ ยาวที่ต้องการ – สำหรับการตรึงส่วนขยายโต๊ะเลื่อย ให้ขันสกรูหนีบ (42) กลับเข้าให้แน่น ระบบปลั๊กอินที่ยืดหยุ่นของอุปกรณ์หนุนชิ้นงาน (17) ช่วยให้ คุณขยายหรือขยายรูปแบบได้หลากหลาย – เสียบอุปกรณ์หนุนชิ้นงาน (17) ส่วนรองรับ (44) ที่เครื่อง มือไฟฟ้าหรือในส่วนรองรับ (45) ของอุปกรณ์หนุนชิ้นงาน

u อย่าหิ้วเครื่องมือไฟฟ้าตรงอุปกรณ์หนุนชิ้นงาน ขนย้ายเครื่องมือไฟฟ้าด้วยอุปรณ์สำหรับขนย้ายเท่านั้น การถอดรางกั้น (ดูภาพประกอบ H) คุณจำเป็นต้องถอดรางกั้นแบบปรับได้ด้านซ้ายหรือด้าน ขวา(19) ขณะเลื่อยมุมข้อต่อในแนวตั้ง – คลายสกรูหางปลา(38) – ถอดรางกั้นแบบปรับได้(19) หลังจากเลื่อยมุมข้อต่อในแนวตั้งแล้ว ให้ใส่รางกั้นแบบปรับ ได้(19) กลับเข้าที่อีกครั้ง แล้วขันสกรูหางปลา(38) ให้

การยึดชิ้นงาน (ดูภาพประกอบ I1−I3) เพื่อความปลอดภัยสูงสุดขณะทำงาน ต้องหนีบชิ้น งานให้แน่นเสมอ อย่าเลื่อยชิ้นงานที่มีขนาดเล็กมากที่ยึดหนีบไม่ได้ การยึดในแนวตั้ง – กดชิ้นงานเข้าหาแผ่นกั้น (18) และ (19) – ใส่แคลมป์ยึดวัสดุ(20) ที่จัดส่งมาเข้าในรูที่มีไว้สำหรับ วัตถุประสงค์นี้(39) – คลายน๊อตปีก (51) ออก และปรับแคลมป์ยึดวัสดุให้เข้า กับชิ้นงาน ขันน๊อตปีกกลับให้แน่นอีกครั้ง – ขันก้านหมุนเกลียว (52) ให้แน่น และด้วยเหตุนี้ชิ้นงานจึง

การยึดในแนวนอน – ขันสกรูหางปลา (53) ออก แล้วดึงแคลมป์ยึดวัสดุออก

– สอดแคลมป์ยึดวัสดุที่ "ลดขนาดลง" (20) พร้อมกรวย (54) เข้าไปในรูที่เจาะไว้ (28) – กดชิ้นงานเข้าหาโต๊ะเลื่อย (29) – ขันก้านเกลียว (52) ให้แน่น ซึ่งจะช่วยให้ชิ้นงานถูกยึดไว้ อย่างแน่นหนา การปลดชิ้นงาน – เมื่อต้องการปลดแคลมป์ยึดวัสดุ ให้หมุนก้านหมุนเกลียว (52) ไปในทิศทวนเข็มนาฬิกา การปรับมุมเอียงในแนวนอน – จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน การปรับมุมเอียงมาตรฐานในแนวนอน (ดูภาพประกอบ J) สำหรับการตั้งมุมเอียงในแนวนอนที่ใช้บ่อยให้ได้รวดเร็ว และแม่นยำให้ใช้ช่องกัก (15) ที่โต๊ะเลื่อย:

45°; 22.5°; 15° 15°; 22.5°; 45° – คลายลูกบิดล็อค (12) หากถูกขันจนแน่น Bosch Power Tools 1 609 92A 88P | (29.03.2023)82 | ไทย – ดันปุ่มล็อค (11) ลงด้านล่าง แล้วหมุนโต๊ะเลื่อย(29) ที่ ลูกบิดล็อคไปทางด้านซ้ายหรือด้านขวาจนกระทั่งเข็มชี้ มุม(14) ชี้ไปที่มุมข้อต่อมาตรฐานในแนวนอนที่ต้องการ – ปล่อยปุ่มล็อค (11) อีกครั้ง โต๊ะเลื่อยต้องล็อคเข้าที่ใน ร่องอย่างรู้สึกได้ – ขันลูกบิดล็อค (12) กลับเข้าที่อีกครั้ง การปรับมุมข้อต่อในแนวนอนทั้งหมด มุมเอียงในแนวนอนสามารถปรับตั้งได้ในช่วงระหว่าง 47° (ด้านซ้าย) ถึง 52° (ด้านขวา) – คลายลูกบิดล็อค (12) หากถูกขันจนแน่น – ดันปุ่มล็อค (11) ลงด้านล่าง แล้วหมุนโต๊ะเลื่อย(29) ที่ ลูกบิดล็อคไปทางด้านซ้ายหรือด้านขวาจนกระทั่งเข็มชี้ มุม(14) ชี้ไปที่มุมข้อต่อในแนวนอนที่ต้องการ – ปล่อยปุ่มล็อค (11) อีกครั้ง – ขันลูกบิดล็อค (12) กลับเข้าที่อีกครั้ง การปรับมุมเอียงในแนวตั้ง ข้อต่อมุมในแนวตั้งสามารถปรับตั้งได้ในช่วงระหว่าง 45° (ด้านซ้าย) ถึง 45° (ด้านขวา) เพื่อให้สามารถปรับมุมข้อต่อในแนวตั้งที่ใช้งานบ่อยได้อย่าง รวดเร็วและแม่นยำ ตัวหยุดจึงถูกกำหนดไว้ที่มุม 0°, 22.5°, 33.9° และ 45° การปรับช่วงมุมข้อต่อในแนวตั้งด้านซ้าย – ถอดรางกั้นแบบปรับได้ด้านซ้าย (19) – หมุนตัวหยุดด้านซ้าย (41) จนกระทั่งมุมข้อต่อมาตรฐาน ในแนวตั้ง 45° ล็อคเข้าที่ตรงเครื่องหมายลูกศร วิธีนี้ช่วยให้ช่วงการหมุนด้านซ้ายพร้อมใช้งานโดยสมบูรณ์ – ดึงปุ่มล็อค (13) ขึ้นด้านบน – ใช้มือจับ (5) เลื่อนแขนเครื่องมือไปทางด้านซ้ายจน กระทั่งเข็มชี้มุม ชี้ไปที่มุมข้อต่อในแนวตั้งที่ต้องการ – ถือแขนเครื่องมือไว้ในตำแหน่งดังกล่าว แล้วดันปุ่มล็อค (13) ลงด้านล่างอีกครั้ง การปรับช่วงมุมข้อต่อในแนวตั้งด้านขวา – ถอดรางกั้นแบบปรับได้ด้านขวา (19). – หมุนตัวหยุดด้านขวา (41) จนกระทั่งมุมข้อต่อมาตรฐาน ในแนวตั้ง 45° ล็อคเข้าที่ตรงเครื่องหมายลูกศร วิธีนี้ช่วยให้ช่วงการหมุนด้านขวาพร้อมใช้งานโดยสมบูรณ์ – ดึงปุ่มล็อค (13) ขึ้นด้านบน – หมุนสวิตช์ปรับตั้ง (21) ไปทางด้านซ้ายเล็กน้อย แล้วใช้ มือจับ (5) เลื่อนแขนเครื่องมือไปทางด้านขวาจนกระทั่ง เข็มชี้มุม ชี้ไปที่มุมข้อต่อในแนวตั้งที่ต้องการ – ถือแขนเครื่องมือไว้ในตำแหน่งดังกล่าว แล้วดันปุ่มล็อค (13) ลงด้านล่างอีกครั้ง การปรับมุมเอียงมาตรฐานในแนวตั้ง (ดูภาพประกอบ K) – ถอดรางกั้นแบบปรับได้ด้านขวา/ด้านซ้าย (19) – ดึงปุ่มล็อค (13) ขึ้นด้านบน มุมข้อต่อมาตรฐาน 0°: – หมุนสวิตช์ปรับตั้ง(21) ไปทางด้านซ้ายเล็กน้อย แล้ว เลื่อนแขนเครื่องมือจากด้านขวาไปยังตำแหน่ง 0° จน กระทั่งได้ยินเสียงล็อคเข้าที่ที่ตำแหน่ง 0° – ดันปุ่มล็อค (13) ลงด้านล่างอีกครั้ง มุมข้อต่อมาตรฐาน 45°, 33.9° และ 22.5°: – หมุนตัวหยุดด้านซ้ายหรือด้านขวา (41) จนกระทั่งมุมข้อ ต่อมาตรฐานในแนวตั้งที่ต้องการล็อคเข้าที่ตรง เครื่องหมายลูกศร – เลื่อนแขนเครื่องมือไปทางด้านซ้ายจนสุด

หมุนสวิตช์ปรับตั้ง(21) ไปทางด้านซ้ายเล็กน้อย แล้วใช้ มือจับ (5) เลื่อนแขนเครื่องมือไปทางด้านขวาจนสุด – ดันปุ่มล็อค (13) ลงด้านล่างอีกครั้ง การเริ่มต้นปฏิบัติงาน u ให้สังเกตแรงดันไฟฟ้า! แรง ดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรง ดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง u ให้สังเกตแรงดันไฟฟ้า! แรง ดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรง ดันไฟฟ้าที่ระบุไว้บนเครื่องมือไฟฟ้า เครื่องมือไฟฟ้าที่มี เครื่องหมาย 230 โวลท์ สามารถใช้งานกับ 220 โวลท์

u ขันลูกบิดล็อค (12) ให้แน่นก่อนเลื่อย แล้วดันปุ่มล็อค (13) ลงด้านล่าง มิฉะนั้นใบเลื่อยอาจติดขัดในชิ้นงานได้ เปิดสวิทช์ (ดูภาพประกอบ L) – เมื่อต้องการให้เครื่องมือไฟฟ้าเริ่มต้นปฏิบัติงาน ในเบื้อง ต้นให้กดปุ่มล็อค (6) จากนั้นให้กดสวิทช์เปิด-ปิด (35) จนสุดและกดค้างไว้ หมายเหตุ: ด้วยเหตุผลด้านความปลอดภัย จึงไม่สามารถ ล็อคสวิทช์เปิด-ปิด (35) ได้ จะต้องกดสวิทช์เปิด-ปิดตลอด เวลาปฏิบัติงาน

– เมื่อต้องการปิดสวิทช์ให้ปล่อยนิ้วจากสวิทช์เปิด-ปิด (35)

คำแนะนำทั่วไปสำหรับการเลื่อย u ขันลูกบิดล็อค (12) ให้แน่นก่อนเลื่อย แล้วดันปุ่มล็อค (13) ลงด้านล่าง มิฉะนั้นใบเลื่อยอาจติดขัดในชิ้นงานได้ u สำหรับการตัดทุกครั้ง ก่อนอื่นต้องทำให้มั่นใจว่าใบ เลื่อยจะไม่ไปสัมผัสกับแผ่นกั้น แคลมป์ยึดวัสดุ หรือส่วน อื่นๆ ของเครื่องในทุกเวลา นำตัวหยุดเสริมใดๆ ที่ติด ตั้งออกไปหรือหรือปรับให้เหมาะสม ป้องกันใบเลื่อยไม่ให้ถูกกระทบกระแทก อย่ากดใบ เลื่อยลงทางด้านข้าง เลื่อยเฉพาะวัสดุที่ได้รับอนุญาตในประโยชน์การใช้งานของ เครื่องเท่านั้น อย่าเลื่อยชิ้นงานที่บิดเบี้ยว ชิ้นงานต้องมีขอบ ตรงเสมอเพราะต้องประกบกับแผ่นกั้น 1 609 92A 88P | (29.03.2023) Bosch Power Toolsไทย | 83 ต้องหนุนส่วนปลายของชิ้นงานที่หนักและมีขนาดยาวที่ลอยอยู่ ตรวจสอบให้แน่ใจว่ากระบังป้องกันใบเลื่อยชนิดชักร่นได้ ทำงานอย่างถูกต้องและเคลื่อนไหวไปมาได้อย่างอิสระ เมื่อ เลื่อนแขนเครื่องมือลง กระบังป้องกันใบเลื่อยชนิดชักร่นได้ ต้องเปิด เมื่อเลื่อนแขนเครื่องมือขึ้น กระบังป้องกันใบเลื่อย ชนิดชักร่นได้ต้องปิดครอบใบเลื่อยอีกครั้ง และล็อคอยู่ใน ตำแหน่งบนสุดของแขนเครื่องมือ ตำแหน่งของผู้ใช้งานเครื่อง (ดูภาพประกอบ M) u อย่ายืนในแนวเดียวกับใบเลื่อยตรงหน้าเครื่อง ต้องยืน เลี่ยงไปทางด้านข้างใบเลื่อยเสมอ ในลักษณะ นี้ร่างกายของท่านจะได้รับการปกป้องจากการตี กลับที่อาจเกิดขึ้น – เอามือ นิ้ว และแขนออกห่างจากใบเลื่อยที่กำลังหมุน – อย่าไขว้มือของท่านตรงด้านหน้าแขนเครื่องมือ การเลื่อยแบบสไลด์ – สำหรับการตัดแบบสไลด์ (2) (ชิ้นงานกว้าง) ให้คลายสก รูล็อค (1) ออกหากถูกขันแน่น – ปรับตั้งมุมเอียงในแนวนอนและ/หรือแนวตั้งที่ต้องการ

– กดชิ้นงานเข้าหาแผ่นกั้น (18) และ (19) อย่างมั่นคง – หนีบชิ้นงานตามขนาดของชิ้นงานให้แน่น – ดึงแขนเครื่องมือออกจากแผ่นกั้น (18) จนใบเลื่อยอยู่ ด้านหน้าชิ้นงาน – เปิดสวิทช์เครื่องมือไฟฟ้า – เลื่อนแขนเครื่องมือพร้อมกับด้ามจับ (5) ลงอย่างช้าๆ – จากนั้นให้ดันแขนเครื่องมือไปในทิศทางแผ่นกั้น (18) และ (19) และเลื่อยผ่านชิ้นงานด้วยอัตราป้อนคงที่ – ปิดสวิทช์เครื่องมือไฟฟ้า และรอจนใบเลื่อยหยุดสนิท – เลื่อนแขนเครื่องมือขึ้นอย่างช้าๆ การเลื่อยแบบไม่สไลด์ (การตัดออก) (ดูภาพประกอบ N) – สำหรับการตัดแบบไม่สไลด์ (ชิ้นงานขนาดเล็ก) ให้คลาย สกรูล็อค (1) ออกหากถูกขันแน่น เลื่อนแขนเครื่องมือไป จนสุดในทิศทางแผ่นกั้น (18) และขันลูกบิดล็อค (1) กลับเข้าที่อีกครั้ง – ปรับตั้งมุมเอียงในแนวนอนและ/หรือแนวตั้งที่ต้องการ

– กดชิ้นงานเข้าหาแผ่นกั้น (18) และ (19) อย่างมั่นคง – หนีบชิ้นงานตามขนาดของชิ้นงานให้แน่น – เปิดสวิทช์เครื่องมือไฟฟ้า – เลื่อนแขนเครื่องมือตรงด้ามจับ (5) ลงอย่างช้าๆ – เลื่อยผ่านชิ้นงานด้วยอัตราป้อนคงที่ – ปิดสวิทช์เครื่องมือไฟฟ้า และรอจนใบเลื่อยหยุดสนิท – เลื่อนแขนเครื่องมือขึ้นอย่างช้าๆ ข้อแนะนำในการทำงาน การทำเครื่องหมายเส้นตัด (ดูภาพประกอบ O) ลำแสงเลเซอร์ชี้ให้เห็นเส้นตัดของใบเลื่อย ซึ่งช่วยให้สามารถ จัดวางตำแหน่งชิ้นงานเพื่อทำการเลื่อยได้อย่างถูก ต้องแม่นยำโดยไม่ต้องเปิดบังใบป้องกันชนิดโยกได้ – เปิดใช้งานลำแสงเลเซอร์โดยใช้สวิตช์ (36) – จัดวางตำแหน่งเครื่องหมายลงบนชิ้นงานบริเวณตรงกลาง เส้นเลเซอร์ หมายเหตุ: ตรวจสอบก่อนทำการเลื่อยว่าเส้นตัดยังคงแสดง ให้เห็นอย่างถูกต้องหรือไม่ ลำแสงเลเซอร์อาจเลื่อนออกจาก ตำแหน่งได้ เช่น เนื่องจากการสั่นสะเทือนเมื่อใช้งานหนัก ขนาดชิ้นงานที่อนุญาต ชิ้นงานสูงสุด:

สูง x กว้าง [มม.] ที่ความสูงสูงสุด ที่ความ กว้างที่สุด 0° 0° 90x90 65x130 0° 45° 60x93 45x130 45°

45° 55x70 45x91 ขนาดชิ้นงานต่ำสุด (=ชิ้นงานทั้งหมดที่สามารถหนีบเข้า ทางซ้ายหรือทางขวาจากใบเลื่อยด้วยแคลมป์ยึดวัสดุ(20) ที่ จัดส่งมา): 130x 50มม. (ความยาว x ความกว้าง) ความลึกการตัดสูงสุด (0°/0°):90มม. การเลื่อยชิ้นงานยาวเท่ากัน (ดูภาพประกอบP) ท่านสามารถใช้ก้านหยุดความยาว(26) เพื่อเลื่อยชิ้นงานให้ มีความยาวเท่ากันอย่างง่ายดาย – คลายสกรูหนีบ(57) และเลื่อนก้านหยุดความยาว(26) เข้าในรางนำ(58) บนความยาวชิ้นงานที่ต้องการ – ขันสกรูหนีบ(57) ให้แน่นอีกครั้ง ชิ้นงานที่ยาวกว่า: – คลายน๊อตปีก(59) และดึงรางนำ(58) ไปทางด้านนอก

– ขันน๊อตปีก(59) กลับให้แน่นอีกครั้ง – ปรับก้านหยุดความยาว(26) ตามความยาวชิ้นงานที่

Bosch Power Tools 1 609 92A 88P | (29.03.2023)84 | ไทย เลื่อยโดยไม่ใช้ก้านหยุดความยาว: – คลายสกรูหนีบ(57) และเลื่อนก้านหยุดความยาว(26) เข้าในรางนำ(58) ไปทางด้านนอกให้สุด – ขันตัวหยุดความยาวเป็นมุม 90° โดยให้ขนานกับราง หยุด(18) – ขันสกรูหนีบ(57) ให้แน่นอีกครั้ง การปรับก้านวัดความลึก (การเลื่อยเซาะร่อง) (ดูภาพ ประกอบ Q) ต้องปรับก้านวัดความลึกเมื่อต้องการเลื่อยเซาะร่อง – หมุนก้านวัดความลึก (22) ออกไปด้านนอก – หมุนแขนเครื่องมือตรงด้ามจับ (5) ไปยังตำแหน่งที่

– หมุนสกรูปรับ (23) จนปลายสกรูสัมผัสก้านวัดความลึก (22) – เลื่อนแขนเครื่องมือขึ้นอย่างช้าๆ ชิ้นงานพิเศษ เมื่อต้องการตัดชิ้นงานที่มีรูปทรงโค้งงอหรือทรงกลม ต้องยึดชิ้นงานเหล่านี้ให้แน่นเป็นพิเศษเพื่อกันการลื่นไถล ที่ เส้นตัดต้องไม่มีช่องว่างระหว่างชิ้นงาน แผ่นกั้น และโต๊ะเลื่อย จัดเตรียมอุปกรณ์ยึดจับพิเศษ หากจำเป็น การเปลี่ยนแผ่นสอด (ดูภาพประกอบ R) แผ่นสอด (10) อาจสึกหรอหลังจากใช้งานเครื่องมือไฟฟ้า เป็นเวลานาน เอาเพลตแทรกที่ชำรุดออกและเปลี่ยนใหม่ – จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน – ขันสกรู(60) ออกด้วยไขควงปากแฉกที่ทมีจำหน่ายทั่วไป และถอดแผ่นสอดเก่าออก(10) – วางแผ่นสอดใหม่เข้าและขันสกรู(60) ให้แน่นอีกครั้ง การทำงานกับแผ่นรูปทรง ท่านสามารถเลื่อยแผ่นรูปทรงได้สองแบบต่างๆ กัน:

คิ้วบัวพื้น คิ้วบัวเพดาน – ประกบกับแผ่น

นอกจากนี้ยังสามารถตัดแบบสไลด์หรือไม่สไลด์ก็ได้ ทั้งนี้ขึ้น อยู่กับความกว้างของแผ่นรูปทรง ทดลองตัดมุมเอียงที่ตั้งไว้ (แนวนอนและ/หรือแนวตั้ง) กับเศษไม้ก่อนเสมอ การปรับเลเซอร์ หมายเหตุ: เมื่อต้องการทดสอบการทำงานของเลเซอร์ ต้อง เชื่อมต่อเครื่องมือไฟฟ้ากับแหล่งจ่ายกระแสไฟฟ้า u ในขณะปรับเลเซอร์ (เช่น เมื่อเคลื่อนแขนเครื่องมือ) อย่ากดสวิทช์เปิด-ปิดอย่างเด็ดขาด การติดขึ้น เองโดยไม่ตั้งใจของเครื่องมือไฟฟ้าอาจทำให้บาดเจ็บได้ – วางเครื่องในตำแหน่งทำงาน – หมุนโต๊ะเลื่อย (29) ไปจนถึงช่องกัก (15) สำหรับ 0° คันปรับ ต้องขบเข้าในช่องกักอย่างรู้สึกได้ เพื่อให้แน่ใจว่าจะตัดชิ้นงานได้อย่างแม่นยำ หลังการใช้งาน หนักท่านต้องตรวจสอบลำแสงเลเซอร์และปรับตั้งใหม่ หาก

สำหรับเรื่องนี้ท่านต้องมีประสบการณ์และเครื่องมือพิเศษที่ สอดคล้องกัน ศูนย์บริการลูกค้า บ๊อช ให้บริการบำรุงรักษาได้รวดเร็วและเชื่อถือได้ การตรวจสอบ (ดูภาพประกอบ S1) – วาดเส้นตัดตรงบนชิ้นงาน – เลื่อนแขนเครื่องมือพร้อมด้ามจับ (5) ลงอย่างช้าๆ – จัดตำแหน่งชิ้นงานในลักษณะให้ฟันของใบเลื่อยอยู่ตรง แนวกับเส้นตัด – จับชิ้นงานไว้ในตำแหน่งนี้ให้แน่นและเลื่อนแขนเครื่องมือ ขึ้นอย่างช้าๆ อีกครั้ง – หนีบชิ้นงานให้แน่น – เปิดลำแสงเลเซอร์ด้วยสวิทช์ (36) ลำแสงเลเซอร์ต้องทาบเรียบกับเส้นตัดบนชิ้นงานตลอดความ ยาวทั้งหมด แม้เมื่อเลื่อนแขนเครื่องมือลง การปรับ (ดูภาพประกอบ S2) – หมุนสกรูปรับ (61) ด้วยไขควงที่เหมาะสมจนลำแสง เลเซอร์ทาบเรียบกับเส้นตัดบนชิ้นงานตลอดความ

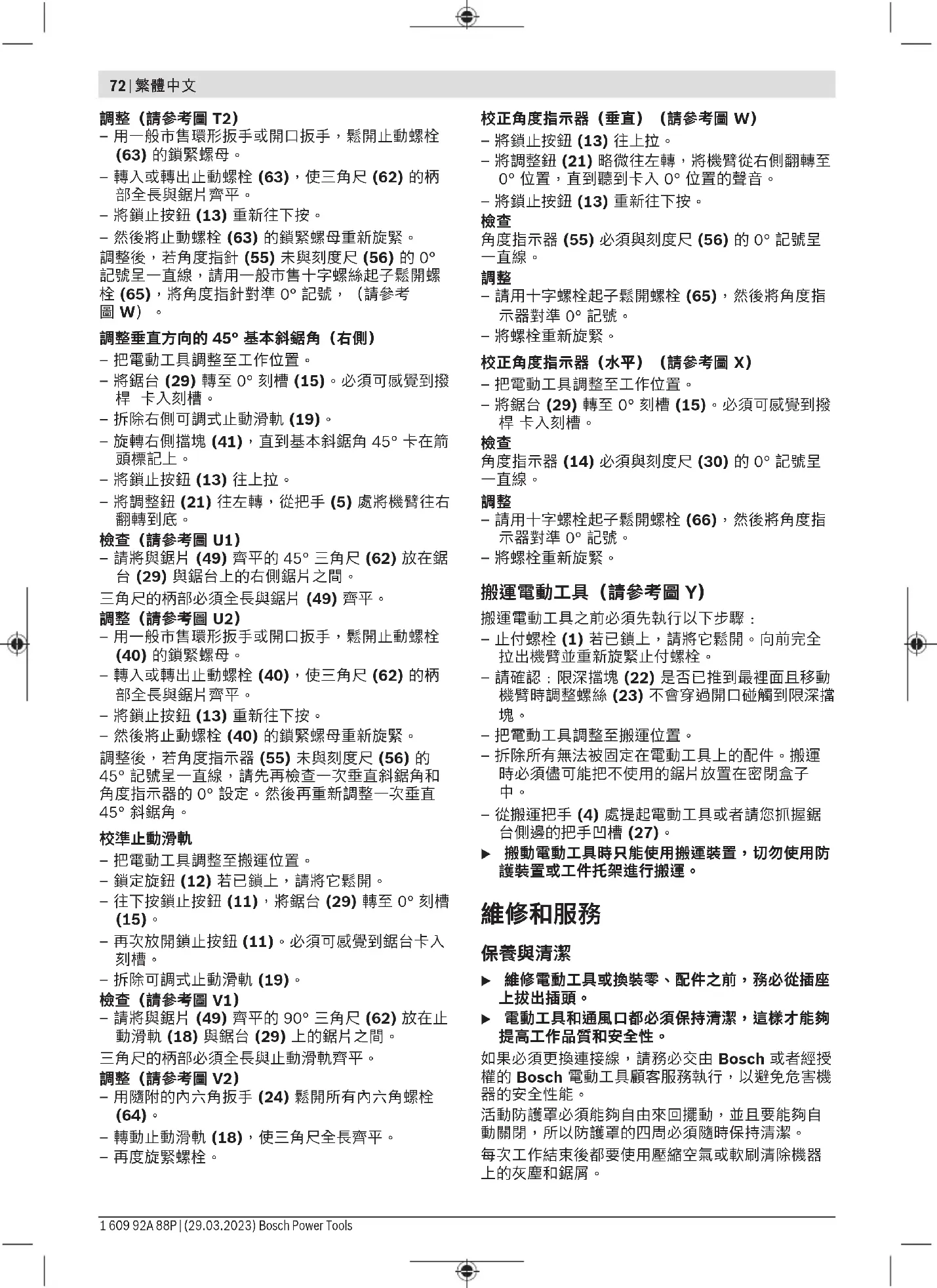

การหมุนในทิศทวนเข็มนาฬิกาหนึ่ง รอบจะย้ายลำแสงเลเซอร์จากซ้ายไปขวา การ หมุนในทิศตามเข็มนาฬิกาหนึ่ง รอบจะย้ายลำแสงเลเซอร์จากขวาไปซ้าย การตรวจสอบและปรับตั้งการปรับพื้นฐาน เพื่อให้แน่ใจว่าจะตัดชิ้นงานได้อย่างแม่นยำ หลังการใช้งาน หนักท่านต้องตรวจสอบการปรับพื้นฐานของเครื่องมือไฟฟ้า และปรับตั้ง หากจำเป็น สำหรับเรื่องนี้ท่านต้องมีประสบการณ์และเครื่องมือพิเศษที่ สอดคล้องกัน ศูนย์บริการลูกค้า บ๊อช ให้บริการบำรุงรักษาได้รวดเร็วและเชื่อถือได้ การปรับมุมข้อต่อมาตรฐานในแนวตั้ง 0° – จัดวางเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน 1 609 92A 88P | (29.03.2023) Bosch Power Toolsไทย | 85 – หมุนโต๊ะเลื่อย (29) ไปที่ร่อง (15) สำหรับ 0° คันปรับ ต้องล็อคเข้าที่ในร่องอย่างรู้สึกได้ – ดึงปุ่มล็อค (13) ขึ้นด้านบน – หมุนสวิตช์ปรับตั้ง(21) ไปทางด้านซ้ายเล็กน้อย แล้ว เลื่อนแขนเครื่องมือจากด้านขวาไปยังตำแหน่ง 0° จน กระทั่งได้ยินเสียงล็อคเข้าที่ที่ตำแหน่ง 0° – ดันปุ่มล็อค (13) ลงด้านล่างอีกครั้ง การตรวจสอบ (ดูภาพประกอบ T1) – ตั้งสามเหลี่ยมมุมฉาก (62) โดยทำมุม 90° กับใบเลื่อย (49) ระหว่างโต๊ะเลื่อย (29) และใบเลื่อยบนโต๊ะเลื่อย (29) ขาของสามเหลี่ยมมุมฉากต้องทาบเรียบกับใบเลื่อย (49) ตลอดความยาวทั้งหมด การปรับ (ดูภาพประกอบT2) – คลายน็อตล็อคของสกรูหยุด (63) โดยใช้ประแจแหวน หรือประแจปากตายที่มีจำหน่ายทั่วไป – หมุนสกรูหยุด (63) เข้าหรือออกจนกระทั่งขาของ สามเหลี่ยมวัดมุม (62) อยู่ในระนาบเดียวกับใบเลื่อย ตลอดความยาว – ดันปุ่มล็อค (13) ลงด้านล่างอีกครั้ง – จากนั้นให้ขันน็อตล็อคของสกรูหยุด (63) ให้แน่นอีกครั้ง ในกรณีที่เข็มชี้มุม (55) ไม่อยู่ตรงกับเครื่องหมาย 0° บน สเกล (56) หลังจากการปรับ ให้คลายสกรู (65) โดยใช้ ไขควงหัวแฉกที่มีจำหน่ายทั่วไป แล้วจัดวางตำแหน่งเข็มชี้มุม ให้ตรงกับเครื่องหมาย 0° (ดูภาพประกอบW) การปรับมุมข้อต่อมาตรฐานในแนวตั้ง 45° (ด้านขวา) – จัดวางเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน – หมุนโต๊ะเลื่อย (29) ไปที่ร่อง (15) สำหรับ 0° คันปรับ ต้องล็อคเข้าที่ในร่องอย่างรู้สึกได้ – ถอดรางกั้นแบบปรับได้ด้านขวา (19). – หมุนตัวหยุดด้านขวา (41) จนกระทั่งมุมข้อต่อมาตรฐานที่ 45° ล็อคเข้าที่ตรงเครื่องหมายลูกศร – ดึงปุ่มล็อค (13) ขึ้นด้านบน – หมุนสวิตช์ปรับตั้ง(21) ไปทางด้านซ้าย แล้วใช้มือจับ (5) เลื่อนแขนเครื่องมือไปทางด้านขวาจนสุด การตรวจสอบ (ดูภาพประกอบ U1) – วางสามเหลี่ยมวัดมุม (62) ที่มีมุม 45° ลงบนโต๊ะเลื่อย โดยให้อยู่ในระนาบเดียวกับใบเลื่อย (49) ระหว่างโต๊ะ เลื่อย (29) กับใบเลื่อยด้านขวา ขาของสามเหลี่ยมวัดมุมต้องอยู่ในระนาบเดียวกับใบเลื่อย (49) ตลอดความยาว การปรับ (ดูภาพประกอบU2) – คลายน็อตล็อคของสกรูหยุด (40) โดยใช้ประแจแหวน หรือประแจปากตายที่มีจำหน่ายทั่วไป – หมุนสกรูหยุด (40) เข้าหรือออกจนกระทั่งขาของ สามเหลี่ยมวัดมุม (62) อยู่ในระนาบเดียวกับใบเลื่อย ตลอดความยาว – ดันปุ่มล็อค (13) ลงด้านล่างอีกครั้ง – จากนั้นให้ขันน็อตล็อคของสกรูหยุด (40) ให้แน่นอีกครั้ง ในกรณีที่เข็มชี้มุม (55) ไม่อยู่ตรงกับเครื่องหมาย 45° บน สเกล (56) หลังจากการปรับ ในขั้นแรกให้ตรวจสอบการ ปรับ 0° สำหรับมุมข้อต่อในแนวตั้งและเข็มชี้มุมอีกครั้ง จาก นั้นให้ปรับมุมข้อต่อในแนวตั้ง 45° ซ้ำ การวางแนวแผ่นกั้น – จัดวางเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งขนย้าย – คลายลูกบิดล็อค (12) หากถูกขันจนแน่น – ดันปุ่มล็อค (11) ลงด้านล่าง แล้วหมุนโต๊ะเลื่อย(29) จนถึงร่อง (15) สำหรับ 0° – ปล่อยปุ่มล็อค (11) อีกครั้ง โต๊ะเลื่อยต้องล็อคเข้าที่ใน ร่องอย่างรู้สึกได้ – ถอดรางกั้นแบบปรับได้ (19) การตรวจสอบ (ดูภาพประกอบ V1) – ตั้งสามเหลี่ยมมุมฉาก (62) โดยทำมุม 90° กับใบเลื่อย (49) ระหว่างแผ่นกั้น (18) และใบเลื่อยบนโต๊ะเลื่อย (29). ขาของสามเหลี่ยมมุมฉากต้องทาบเรียบกับแผ่นกั้นตลอด ความยาวทั้งหมด การปรับ (ดูภาพประกอบV2) – คลายสกรูหัวจมหกเหลี่ยมทั้งหมด (64) ออกด้วยประแจ ขันหกเหลี่ยม (24) ที่จัดส่งมา – หมุนแผ่นกั้น (18) ไปจนสามเหลี่ยมมุมฉากทาบเรียบ ตลอดความยาวทั้งหมด – ขันสกรูกลับให้แน่นอีกครั้ง การจัดแนวเข็มชี้มุม (แนวตั้ง) (ดูภาพประกอบ W) – ดึงปุ่มล็อค (13) ขึ้นด้านบน – หมุนสวิตช์ปรับตั้ง(21) ไปทางด้านซ้ายเล็กน้อย แล้ว เลื่อนแขนเครื่องมือจากด้านขวาไปยังตำแหน่ง 0° จน กระทั่งได้ยินเสียงล็อคเข้าที่ที่ตำแหน่ง 0° – ดันปุ่มล็อค (13) ลงด้านล่างอีกครั้ง

เข็มชี้มุม (55) ต้องอยู่ในแนวเส้นขีด 0° ของมาตราส่วน (56)

– คลายสกรู (65) โดยใช้ไขควงปากแฉกที่มีจำหน่ายทั่วไป และวางแนวเข็มชี้มุมเทียบกับเส้นขีด 0° – ขันสกรูกลับเข้าให้แน่น การจัดแนวเข็มชี้มุม (แนวนอน) (ดูภาพประกอบ X) – วางเครื่องในตำแหน่งทำงาน – หมุนโต๊ะเลื่อย (29) ไปจนถึงช่องกัก (15) สำหรับ 0° คันปรับ ต้องขบเข้าในช่องกักอย่างรู้สึกได้

เข็มชี้มุม (14) ต้องอยู่ในแนวเส้นขีด 0° ของมาตราส่วน (30)

– คลายสกรู (66) โดยใช้ไขควงปากแฉกที่มีจำหน่ายทั่วไป และวางแนวเข็มชี้มุมเทียบกับเส้นขีด 0° – ขันสกรูกลับให้แน่นอีกครั้ง Bosch Power Tools 1 609 92A 88P | (29.03.2023)86 | ไทย การขนย้ายเครื่องมือไฟฟ้า (ดูภาพประกอบ Y) ก่อนขนย้ายเครื่องมือไฟฟ้าจำเป็นต้องปฏิบัติตามขั้นตอนต่อไป

– คลายสกรูล็อค (1) หากถูกขันแน่น ดึงแขนเครื่องมือไป ทางด้านหน้าจนสุด และขันสกรูล็อคให้แน่นอีกครั้ง – ตรวจสอบให้แน่ใจว่าก้านวัดความลึก (22) ถูกดันเข้าไป ด้านในจนสุดและสกรูปรับ (23) พอดีกับช่องเมื่อขยับแขน เครื่องมือโดยไม่สัมผัสกับก้านวัดความลึก – จัดวางเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งขนย้าย – ถอดอุปกรณ์เสริมทั้งหมดที่ไม่สามารถติดตั้งเข้ากับเครื่อง มือไฟฟ้าได้อย่างแน่นหนา หากเป็นไปได้ ให้ขนย้ายใบ เลื่อยที่ไม่ใช้งานโดยจัดเก็บในภาชนะบรรจุที่ปิดฝา – ถือเครื่องมือไฟฟ้าตรงมือจับขนย้าย (4) หรือจับตรงช่อง มือจับ (27) ที่ด้านข้างของโต๊ะเลื่อย u เมื่อขนย้ายเครื่องมือไฟฟ้า ให้ยกจับที่อุปกรณ์สำหรับขน ย้ายเท่านั้น และอย่ายกจับที่อุปกรณ์ป้องกันอันตรายหรือ อุปกรณ์หนุนชิ้นงานอย่างเด็ดขาด การบำรุงรักษาและการบริการ การบำรุงรักษาและการทำความสะอาด u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง u เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศ ให้สะอาดอยู่เสมอ หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่อง มือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย กระบังป้องกันใบเลื่อยชนิดชักร่นได้ต้องเคลื่อนไหวไป มาได้อย่างอิสระและร่นปิดได้โดยอัตโนมัติตลอดเวลา ดัง นั้นต้องรักษาบริเวณรอบๆ กระบังป้องกันใบเลื่อยชนิดชักร่น ได้ให้สะอาดอยู่เสมอ หลังเสร็จงานทุกครั้ง ให้เอาผง ฝุ่นและเศษออกโดยเป่าด้วยอากาศอัดหรือใช้แปรงปัด ทำความสะอาดลูกกลิ้งเป็นประจำ (32) มาตรการลดเสียงรบกวน มาตรการโดยผู้ผลิต: – การสตาร์ทแบบนุ่มนวล – การส่งมอบพร้อมใบเลื่อยที่พัฒนาขึ้นเป็นพิเศษสำหรับลด

มาตรการโดยผู้ใช้: – การติดตั้งแบบให้มีการสั่นสะเทือนน้อยบนพื้นผิวทำงานที่

– การใช้ใบเลื่อยที่มีคุณสมบัติลดเสียงรบกวน – การทำความสะอาดใบเลื่อยและเครื่องมือไฟฟ้าเป็นประจำ การบริการหลังการขายและการให้คำปรึกษาการ

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของ ท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ บ๊อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: [phone] แฟกซ์: [phone] www.bosch.co.th ศูนย์บริการซ่อมและฝึกอบรม บ๊อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540
