HƯỚNG DẪN NGƯỜI DÙNG GCM 254 D Professional BOSCH
Bàn góc hướng dẫn sử dụng
Tiếng Việt.... Trang 99
6

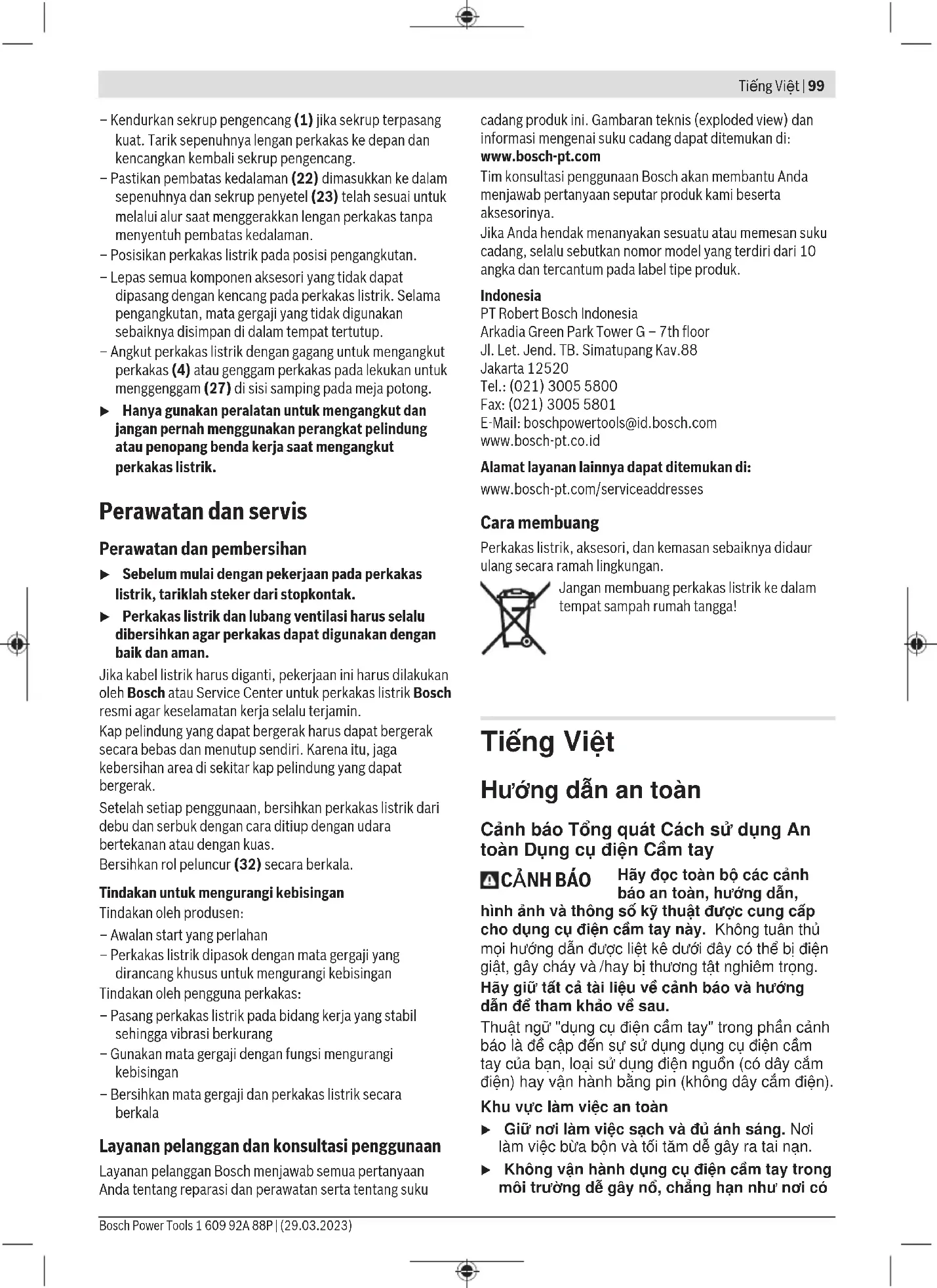

Cảnh báo chung về an toàn khi sử dụng dụng cụ điện cầm tay
CẢNH BÁO
Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,
hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.
Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.
Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).
Khu vực làm việc an toàn
▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. ▶ Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có
100 | Tiếng Việt
chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
Không để trẻ em hay người xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.
An toàn về điện
Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức.
Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.
▶ Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.
Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.
An toàn cá nhân
Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt
dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân.
Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ.
Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.
Sử dụng và bảo dưỡng dụng cụ điện cầm tay
Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ.
Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải
sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém.
▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.
Bảo dưỡng
Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Cảnh báo an toàn cho cửa kiểu cung
▶ Các cửa kiểu cung được dùng để cắt gỗ hoặc các sản phẩm giống gỗ, không thể dùng các cửa này với các bánh mài cắt đứt để cắt các vật liệu dạng thanh, đĩa, chốt. Bụi mài mòn cuốn vào các bộ phận chuyển động ví dụ như tấm chắn bảo vệ phía dưới bị kẹt. Các tia lửa từ quá trình mài cắt đứt sẽ đốt cháy tấm chắn bảo vệ bên dưới, lớp chèn rãnh khoét và các bộ phận bằng nhựa khác. Sử dụng kẹp để giữ phôi gia công bất cứ khi nào có thể. Nếu giữ phôi gia công bằng tay, phải luôn giữ tay cách xa một trong hai phía của lưỡi cưa ít nhất là 100 mm. Không sử dụng cưa này để cắt các chi tiết quá nhỏ khó kẹp chặt hoặc khó giữ chặt bằng tay. Nếu tay của bạn đặt quá gần lưỡi cưa, sẽ có nguy cơ bị thương do chạm vào lưỡi cưa. ▶ Phôi gia công phải tĩnh và được kẹp chặt hoặc giữ chặt vào cả tấm chắn và bàn. Không cho phôi gia công vào lưỡi cưa hoặc cắt bằng tay trần dưới bất kỳ hình thức nào. Các phôi gia công động hoặc không được kèm giữ có thể bắn với tốc độ cao, gây ra thương tích. Đẩy cưa xuyên qua phôi gia công. Không kéo cưa xuyên qua phôi gia công. Để cắt, hãy nâng cao đầu cưa và kéo nó qua phía trên phôi gia công mà không cắt, khởi động mô tơ, nhấn đầu cưa xuống và đẩy cưa xuyên qua phôi gia công. Việc cắt theo hành trình đi lên có thể khiến lưỡi cưa đi lên phần đính của phôi gia công và làm văng mạnh cụm lưỡi cưa vào người vận hành.
Không được đặt tay ngang qua đường cắt ở phía trước hoặc phía sau lưới cửa. Việc dỡ phôi gia công bằng "hai tay chéo nhau" ví dụ như giữ phôi gia công ở bên phải của lưới cửa bằng tay trái và ngược lại sẽ rất nguy hiểm. Không với tay ra phía sau tấm chắn mà chỉ cách mỗi phía của lưới cửa chưa đến 100 mm, để loại bỏ vụn gỗ, hoặc vì lý do nào khác trong khi lưới dao đang quay. Độ gần giữa lưới cửa đang quay với bàn tay bạn có thể không rõ ràng và có thể gây ra thương tích nặng. ▶ Kiểm tra phôi gia công trước khi cắt. Nếu phôi bị cong vênh, hãy kẹp phôi gia công có mặt ngoài cong vênh vào tấm chắn. Luôn đảm bảo không có khe hở giữa phôi gia công, tấm chắn và bàn dọc theo đường cắt. Phôi cong vênh có thể bị vặn xoắn hoặc biến dạng và có thể làm kẹt lưới cưa dạng quay trong khi cắt. Không được có đinh hoặc các vật lạ trong phôi gia công. Không sử dụng cửa cho đến khi đã dọn sạch tất cả các dụng cụ, vụn gỗ trên bàn, ngoại trừ phôi gia công. Những mảnh vụn nhỏ, các mảnh gỗ lỏng hoặc những vật thể khác khi tiếp xúc với lưới dao đang quay có thể bị văng ra với tốc độ cao. ▶ Mỗi lần chỉ cắt một phôi gia công. Nhiều phôi gia công xếp chồng có thể không được kẹp chặt và gia cố chặt, do đó có thể gây kẹt hoặc làm biến dạng lưới cửa trong quá trình cắt. Đảm bảo cửa kiểu cung đã được lắp và định vị cân bằng, gia cố bề mặt làm việc trước khi sử dụng. Bề mặt làm việc bằng phẳng và chắc chắn sẽ giảm nguy cơ không ổn định của cửa kiểu cung. Lập kế hoạch công việc. Mỗi lần bạn thay đổi thiết lập góc xiên hoặc góc 45 độ, hãy đảm bảo tấm chắn điều chỉnh được lắp đặt đúng cách để đỡ phôi gia công và sẽ không gây trở ngại cho lưới cửa hay hệ thống chắn. Nếu dụng cụ không quay khi được "BẬT" và không có phôi gia công trên bàn, hãy đưa lưới cửa xuyên qua một đường cắt mô phỏng hoàn thiện để đảm bảo sẽ không có trở ngại hoặc nguy hiểm nào khi tấm chắn bị cắt. Cung cấp đầy đủ các dụng cụ dỡ ví dụ như các phần mở rộng bàn, bộ dỡ máy cửa, v.v. cho loại phôi gia công rộng hơn hoặc dài hơn chóp bàn. Các phôi gia công dài hơn hoặc rộng hơn bàn cửa kiểu cung có thể bị đổ nếu không được dỡ chắc chắn. Nếu chi tiết cắt hoặc phôi gia công bị đổ, nó có thể nhấc bổng tấm chắn bên dưới hoặc bị văng xa bởi lưới cửa đang quay. Không sử dụng một người khác để thay thế phần mở rộng bàn hoặc làm vật đỡ bổ sung.
Việc dỡ phôi gia công không chắc chắn có thể khiến lưới cửa bị kẹt hoặc phôi gia công bị biến
dạng trong lúc cắt, do đó bạn và người trợ giúp có thể bị kéo vào lưới cửa đang quay.
▶ Không được chèn hoặc nhấn chi tiết cắt bằng bất kỳ công cụ nào vào lưới cửa đang quay. Nếu bị giới hạn, tức là sử dụng các cũ chặn chiếu dài, chi tiết cắt có thể bị chèn chặt vào lưới cửa và bị văng mạnh. ▶ Luôn sử dụng kẹp hoặc đồ gá được thiết kế để đỡ các vật liệu hình tròn như thanh đơn hoặc ống. Các thanh đơn có xu hướng lăn đi khi bị cắt, khiến lưới cửa bị "kẹp" và kéo sản phẩm cùng tay bạn vào lưới cửa. ▶ Đế lưới cửa đạt tốc độ đầy đủ trước khi cho chạm vào phôi gia công. Việc này sẽ làm giảm nguy cơ phôi gia công bị văng đi. ▶ Nếu phôi gia công hoặc lưới cửa bị kẹt, hãy tắt máy cưa kiểu cung. Chờ cho tất cả các bộ phận chuyển động dừng lại và rút phích cắm ra khỏi nguồn điện và/hoặc tháo bộ nguồn pin. Sau đó gỡ vật liệu bị kẹt. Nếu tiếp tục cưa khi phôi gia công bị kẹt có thể gây mất kiểm soát hoặc làm hư hỏng máy cưa kiểu cung. Sau khi cắt xong, hãy nhả công tắc, giữ đầu cưa xuống dưới và chờ cho lưới cưa dừng lại trước khi bỏ chi tiết cắt ra. Với tay vào gần lưới cưa đang trượt xuống sẽ rất nguy hiểm. Giữ tay cầm chắc chắn khi thực hiện một đường cắt chưa hoàn thiện hoặc khi nhả công tắc trước khi đầu cưa ở vị trí bên dưới. Hành động phanh của máy cưa có thể khiến đầu cưa bị kéo xuống đột ngột, dẫn đến nguy cơ bị thương. ▶ Không buông tay cầm khi đầu cưa đã đến vị trí thấp nhất. Luôn dẫn đầu cưa vào vị trí cao nhất bằng tay. Nếu đầu cưa di chuyển mất kiểm soát, sẽ có nguy cơ bị thương. ▶ Giữ nơi làm việc của bạn sạch sẽ. Các hỗn hợp vật liệu là đặc biệt nguy hiểm. Bụi kim loại nhẹ có thể cháy hoặc nổ. Không được sử dụng lưới cửa cùn, nứt, cong hay đã bị hỏng. Lưới cửa không bén hay mài dũa không đúng cách tạo ra mạch cưa hẹp dẫn đến sự ma sát quá mức, lưới cửa bị chèn chặt và dội ngược. ▶ Không được sử dụng lưới cưa thép gió (HSS). Những loại lưới cưa như vậy có thể vỡ dễ dàng. ▶ Luôn sử dụng các lưới cưa đúng kích cỡ và hình dáng (lưới kim cương khác với lưới tròn) của lỗ tâm. Các lưới cưa không khớp với các phụ kiện cứng ghép nối của máy cưa sẽ làm lệch tâm và có thể làm mất kiểm soát. ▶ Luôn luôn đưa cần máy trở về vị trí số không trước và sau đó tắt máy. Luôn luôn đưa tay máy về lại vị trí trung gian trước, rồi sau đó mới tắt máy đi.
Không được chạm vào lưới cưa sau khi vừa hoạt động xong, trước khi lưới cưa đã nguội. Lưới cưa trở nên rất nóng trong lúc hoạt động. ▶ Dụng cụ điện được dán nhãn cảnh báo laser (xem bảng "Các biểu tượng và ý nghĩa"). ▶ Nếu văn bản của nhãn cảnh báo laser không theo ngôn ngữ của bạn, hãy dán chồng nhãn dính được cung cấp kèm theo bằng ngôn ngữ của nước bạn lên trên trước khi sử dụng lần đầu tiên. ▶ Không bao giờ được làm cho các dấu hiệu cảnh báo trên máy không thể đọc được.
Không được hướng tia laze vào người hoặc động vật và không được nhìn vào tia laze trực tiếp hoặc phản xạ. Bởi vì bạn có thể chiếu lóa mắt người, gây tai nạn hoặc gây hỏng mắt.
▶ Nếu tia laser hướng vào mắt, bạn phải nhắm mắt lại và ngay lập tức xoay đầu để tránh tia laser. Không thực hiện bất kỳ thay đổi nào ở thiết bị laser. Bạn có thể sử dụng các thiết lập được mô tả trong sách hướng dẫn này một cách an toàn. Không để trẻ em sử dụng dụng cụ điện cầm tay khi không có người lớn giám sát. Có thể vô tình làm lóa mắt người khác hoặc làm lóa mắt chính bản thân.
Các Biểu Tượng
Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cầm tay của bạn. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn.
Biểu tượng và ý nghĩa của chúng
Tia laser
Không nhìn trực tiếp vào tia
Laser hạng 2
Để tay tránh khỏi phạm vi cắt khi máy đang hoạt động. Có nguy cơ gây thương tích khi chạm vào lưới cửa.
Hãy mang mặt nạ chống bụi.
Hãy mang kính bảo hộ.
Biểu tượng và ý nghĩa của chúng
Hãy mang dụng cụ bảo vệ tai.
Để tai tránh tiếp xúc với tiếng ồn có thể làm mất thính giác.
Phạm vi nguy hiểm! Để tay, ngón tay hay cánh tay ra xa khỏi phạm vi này.
Để điều chỉnh các góc xiên dọc ngẫu nhiên, tay máy phải chuyển động tự do.
Nút khóa được kéo lên trên:
Có thể điều chỉnh góc xiên dọc.
Nút khóa được ấn xuống:
Góc xiên dọc đã đặt được giữ nguyên.
Hãy tuân thủ kích thước của lưới cửa. Đường kính lỗ phải vừa vặn với trục máy của dụng cụ, không bị lỏng lẻo. Nếu cần sử dụng ống nối chuyển tiếp, hãy đảm bảo rằng các kích thước của ống nối chuyển tiếp phải phù hợp với độ dày thép lá và đường kính lỗ của lưới cửa cũng như đường kính của trục dụng cụ. Hãy sử dụng ống nối chuyển tiếp giao kèm với lưới cửa.
Đường kính lưới phải phù hợp với thông số trên biểu tượng.
Khi cưa góc xiên dọc, phải tháo thanh chặn điều chỉnh được bên trái hoặc phải.
Mô tả sản phẩm và đặc tính kỹ thuật
Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.
Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.
Sử dụng đúng cách
Dụng cụ điện được thiết kế là máy đặt cố định để cắt gỗ theo đường thẳng và chéo. Do đó có thể có góc vuông nằm ngang từ -47° tới +52° cũng như
góc vuông thẳng đứng từ 45° (phía bên trái) tới 45° (phía bên phải).
Năng suất của dụng cụ điện được thiết kế để cưa gỗ cứng và gỗ mềm như tấm gỗ ép và tấm xơ ép.
Khi sử dụng lưới cưa thích hợp, việc cưa nhôm định hình và nhựa cũng có thể được.

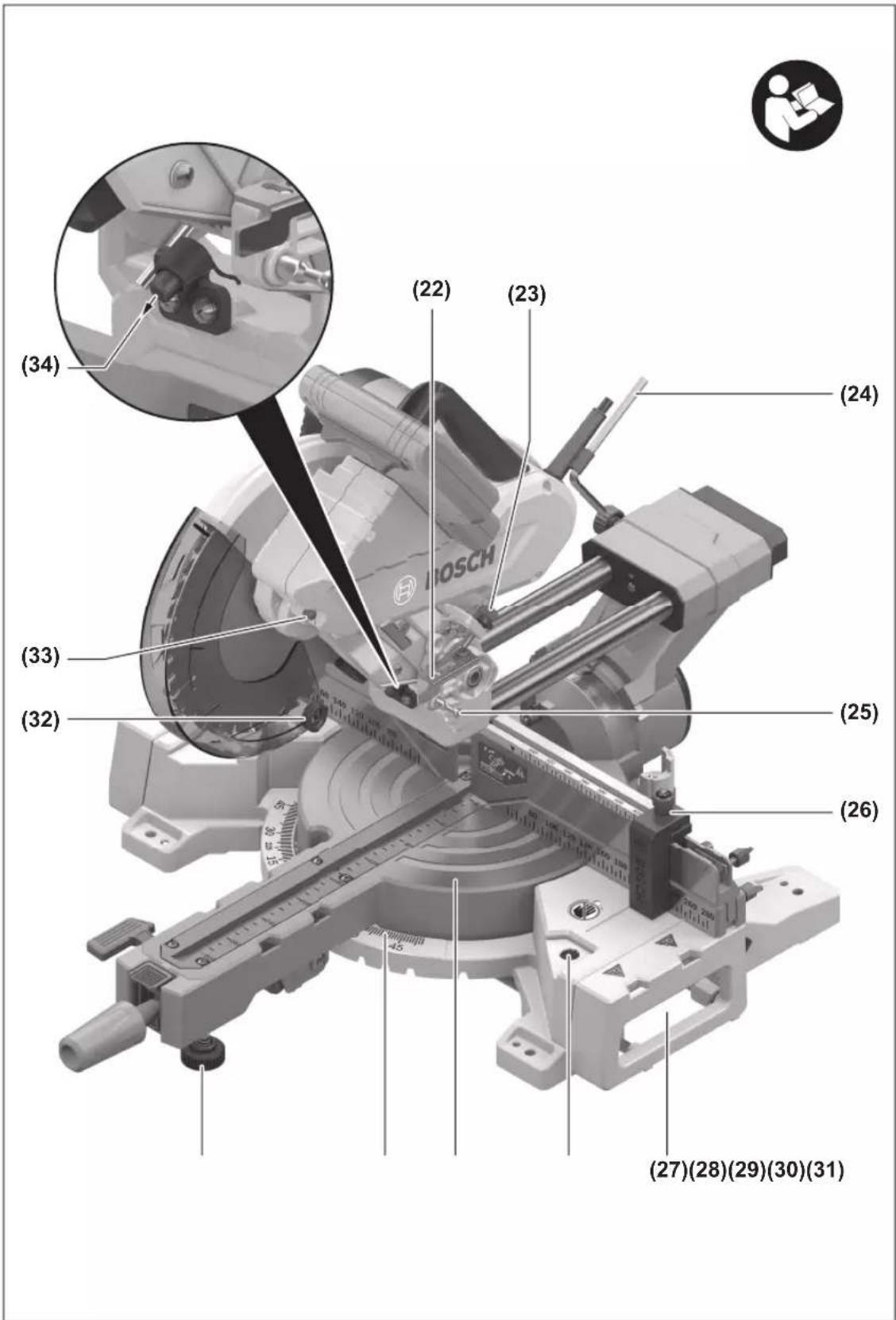

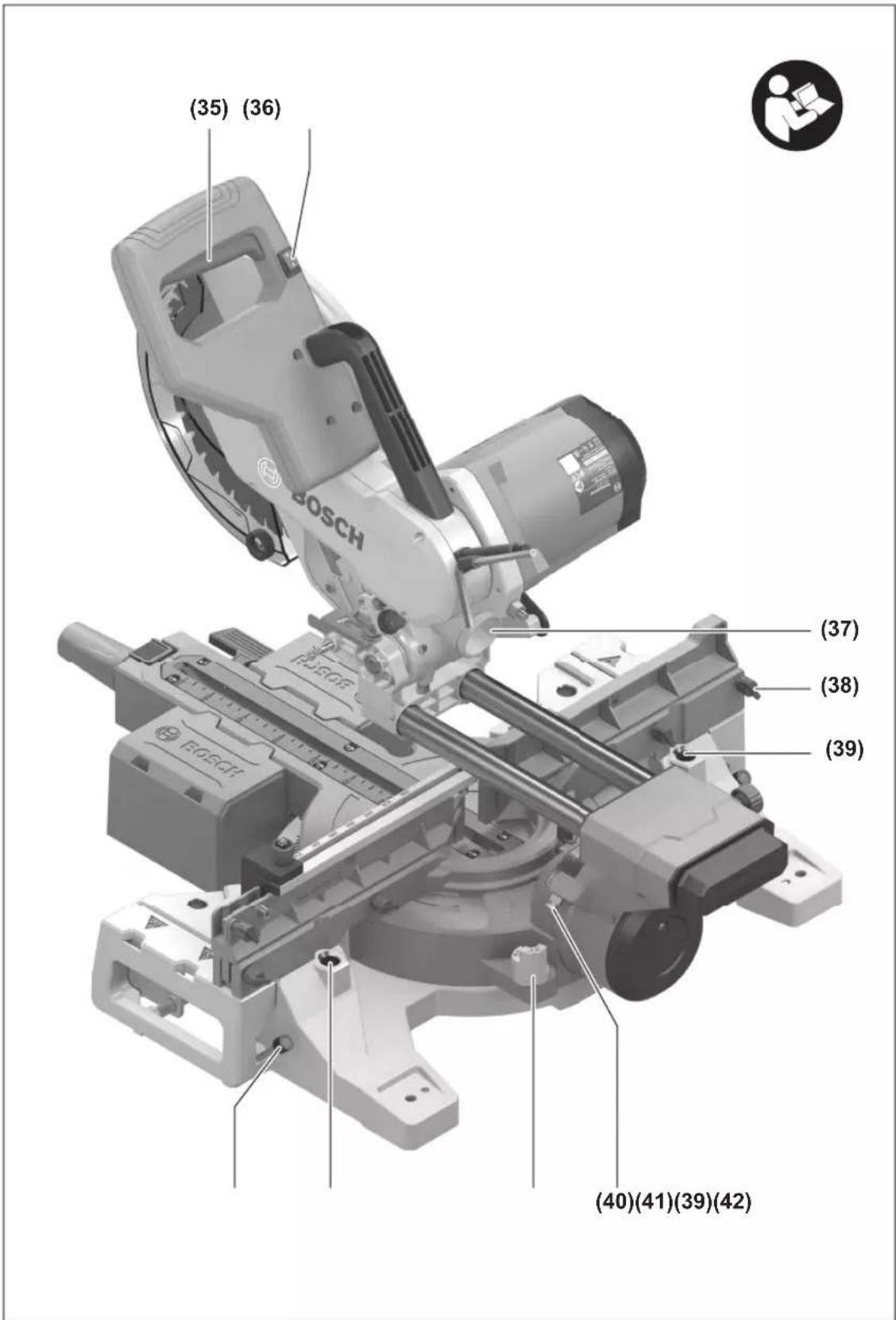

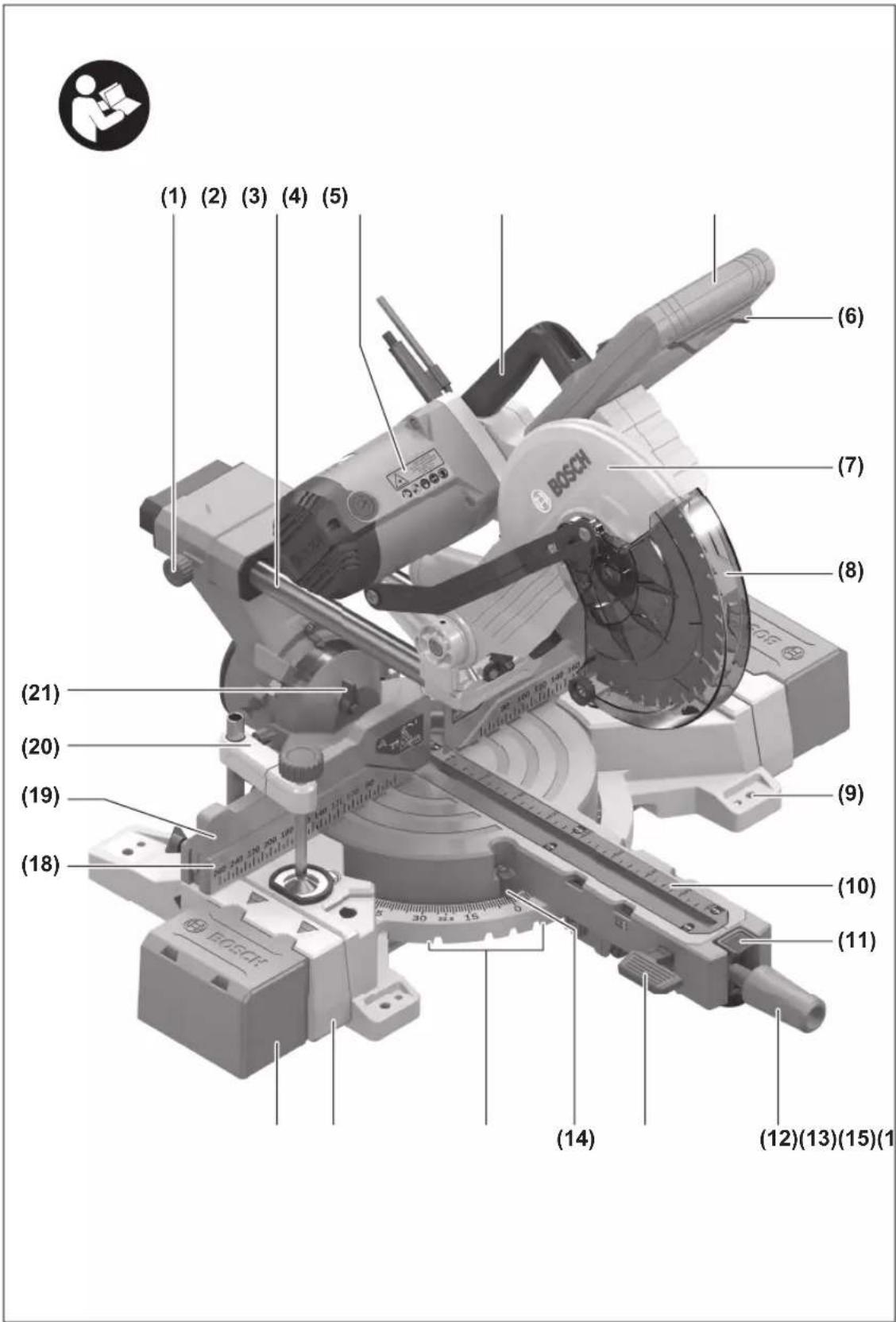

Các bộ phận được minh họa
Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.
(1) Vít khóa thiết bị trượt (2) Thiết bị trượt (3) Nhãn cảnh báo laser (4) Tay nắm dùng khi di chuyển (5) Tay nắm (6) Nút nhả khóa của công tắc Bật/Tắt (7) Chắn bảo vệ lưỡi (8) Chắn đàn hồi bảo vệ lưỡi (9) Lỗ lắp bắt
(10) Thanh chèn
(11) Nút khóa cho góc xiên (ngang)
(12) Núm khóa dành cho góc xiên bất kỳ (ngang)
(13) Nút khóa cho góc xiên (đọc)
(14) Vạch chỉ độ góc cho góc xiên (ngang)
(15) Rãnh khía cho góc xiên tiêu chuẩn (ngang)
(16) Bàn cưa mở rộng
(17) Giá đỡ chi tiết gia công a)
(18) Thanh chặn cố định
(19) Chặn điều chỉnh được
(20) Gá kẹp nhanh
(21) Núm điều chỉnh góc xiên 0° (đúng)
(22) Cố định độ sâu
(23) Vít điều chỉnh cố định độ sâu
(24) Chìa vặn lục giác
(25) Khóa an toàn dùng khi di chuyển
(26) Cố chặn chiều dài
(27) Chốt lõm để nấm
(28) Lỗ để có thể cố định ngang
(29) Bàn cưa
(30) Thước đo góc xiên (ngang)
(31) Bộ phận bảo vệ chống lật
(32) Bánh lăn
(33) Khóa trục
(34) Cửa chiếu lượng laze
(35) Công tắc bật/tắt
(36) Công tắc tắt/bật cho Laser (đánh dấu vạch chia đoạn)
(37) Vít khóa cấu thanh
(38) Vít tai hông để cố định thanh ngang định vị có thể điều chỉnh
(39) Lỗ đế gắn gá kẹp nhanh
(40) Vít cữ chặn cho vùng góc xiên phải (đọc)
(41) Cử chặn góc xiên tiêu chuẩn 45°, 22,5° và 33,9° (đọc)
(42) Vít kép bàn cửa mô rộng
(43) Vít an toàn của bàn của mở rộng
(44) Khung lắp cho giá dỡ chi tiết gia công (trên dụng cụ điện)
(45) Khung lắp cho giá dỡ chi tiết gia công thứ hai (trên giá dỡ chi tiết gia công)
(46) Túi chứa bụi
(47) Vít lục giác để cố định lưới của
(48) Bích kép
(49) Luōi cua
(50) Bích kẹp trong
(51) Vít tai hông để điều chỉnh độ cao của thanh có gò
(52) Thanh ren
(53) Vít tai hống của gá kẹp nhanh
(54) Chốt gá kep nhanh
(55) Vạch chỉ độ góc cho góc xiên (đúng)
(56) Thước đo góc xiên (đúng)
(57) Vít kép của thanh chặn vật liệu
(58) Ray dẫn hướng của thanh chặn vật liệu
(59) Vít tai hông để cố định ray dẫn hướng của thanh chặn vật liệu
(60) Vít bắt thanh chèn
(61) Vít điều chỉnh cho định vị laser
(62) Tam giác góc
(63) Vít cũ chặn góc xiên 0° (đúng)
(64) Vít sáu cạnh của thước dẫn hướng
(65) Vít bắt vạch chỉ độ góc (đúng)
(66) Vít bắt vạch chỉ độ góc (ngang)
a) Không có sẵn cho tất cả các phiên bản dành riêng cho quốc gia.
Thông số kỹ thuật
| Máy Cưa Vát Trượt | GCM 254 D |
| Mã số máy | | 3 601 M53 0.. |
| Công suất vào danh định | W 1800 |
| Tốc độ không tải | /phút 4800 |
| Loại Laser | nm 650 |
| mW < 1 |
| Cấp độ Laser | | 2 |
| Trọng lượng theo EPTA-Procedure 01:2014 | kg 17,9 |
| Cấp độ bảo vệ | | ☐/II |
Máy Cưa Vát TruQT GCM 254 D
| Kích thước lưới cửa phù hợp |
| Đường kính lưới cửa | mm 254 |
| Độ dày lưới | mm 1,4-2,5 |
| Chiều rộng vết cắt tối đa | mm 3 |
| Lỗ lắp lưới cắt | mm 25,4 |
Kích thước vật gia công cho phép (tối đa/tối thiểu):
(xem „Kích Thước Vật Gia Công Cho Phép“, Trang 109)
Các giá trị đã cho có hiệu lực cho điện áp danh định [U] 230 V. Đối với điện áp thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chi tiết trên trang www.bosch-professional.com/wac.
Thiết bị đáp ứng các yêu cầu của IEC 61000-3-11 và phải được đấu nối có điều kiện. Thiết bị có thể gây ra dao động điện áp không thường xuyên trong các điều kiện nguồn điện không thuận lợi. Trở kháng của thiết bị này được đặt là Zactual = 0,094 Ω . Người sử dụng phải đảm bảo rằng, điểm đấu nối có trở kháng Zmax mà thiết bị sẽ được cắm vào đáp ứng yêu cầu về trở kháng: Zactual ≥ Zmax . Nếu Zmax không xác định, hãy liên hệ nhà cung cấp mạng hoặc cơ quan cung cấp để xác định Zmax .
Sự lắp vào
▶ Phòng ngừa máy khởi động bất ngờ. Trong khi lắp ráp hay có việc làm gì trên máy, phích cắm điện phải được rút ra khỏi nguồn cấp điện.

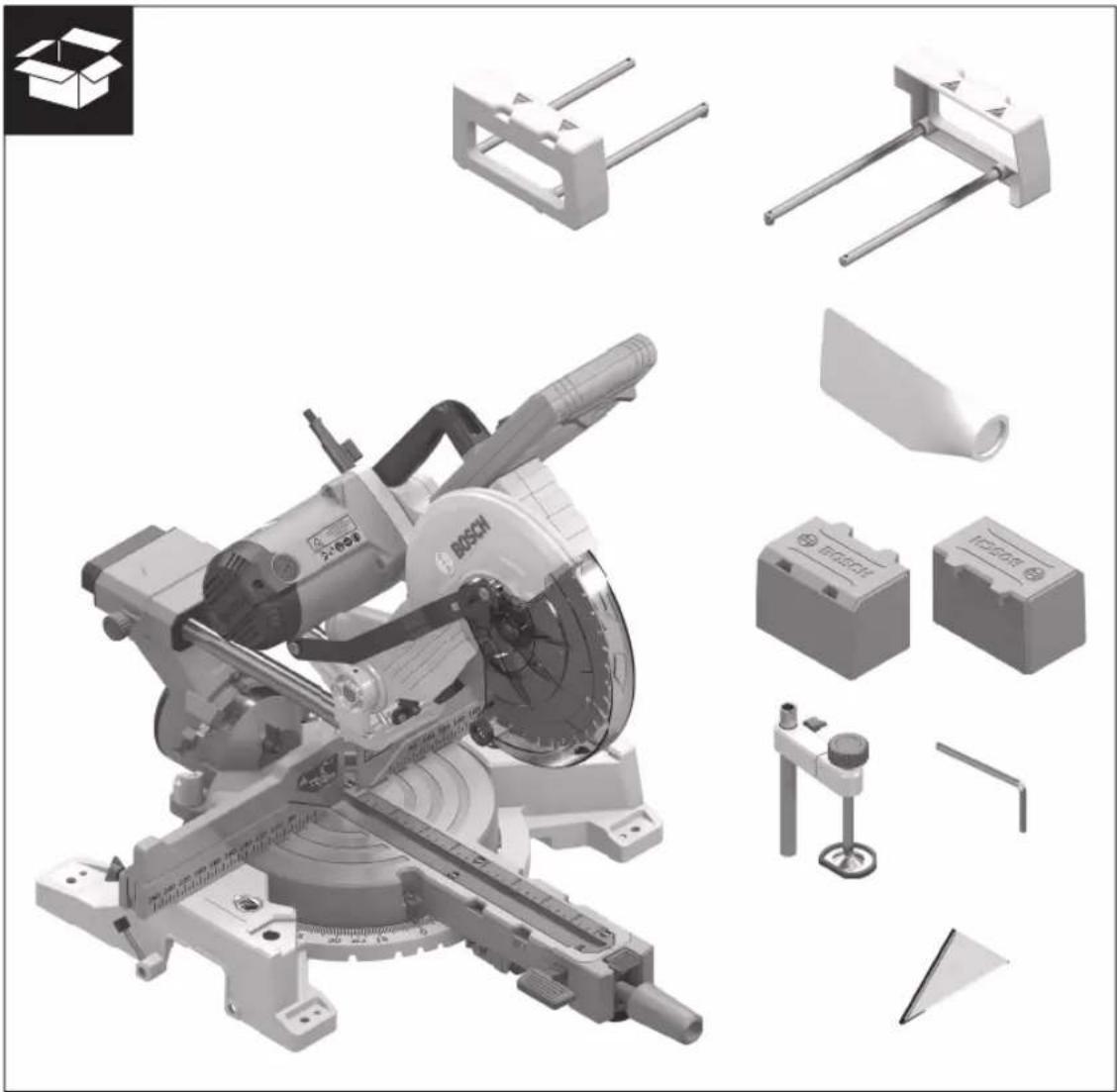

Các món được giao
Vui lòng tham khảo hình minh họa phạm vi giao hàng ở đầu hướng dẫn vận hành.
Trước khi vận hành lần đầu, hãy kiểm tra dụng cụ điện xem tất cả các bộ phận theo thiết kế có được cung cấp đầy đủ không:
- Cưa tấm với lưới cửa được lắp
- Túi chứa bụi (46)
– Giá đỡ chi tiết gia công (17) (2 chiếc)
(Không có sẵn cho tất cả các phiên bản dành
riêng cho quốc gia.)
- Gá kẹp nhanh (20)
- Chìa vặn lục giác (24)
- Tam giác góc (62)
- Bàn cửa mở rộng (16) (2 chiếc)
Lưu ý: Hãy kiểm tra dụng cụ điện xem có hư hỏng gì không.
Trước khi sử dụng máy, hãy kiểm tra cẩn thận xem tất cả các chi tiết bảo vệ hoặc các bộ phận bị hư hỏng nhẹ có hoạt động tốt và đúng quy định không. Tất cả các hư hỏng nhẹ phải được
kiểm tra cẩn thận để đảm bảo dụng cụ hoạt động hoàn hảo. Tất cả các bộ phận phải được lắp ráp đúng cách và mọi điều kiện cần thiết phải được đáp ứng đầy đủ để đảm bảo hoạt động hoàn hảo.
Các chi tiết bảo vệ và các bộ phận hư hỏng phải được thay thế ngay tại trung tâm bảo hành-bảo trì được ủy nhiệm.
Lắp ráp các thành phần chi tiết
– Lấy tất cả các bộ phận đi kèm ra khỏi bao bì một cách cẩn thận. – Lấy tất cả các tài liệu hướng dẫn và phụ kiện đi kèm ra khỏi máy. – Để việc lắp ráp các bộ phận được cung cấp dễ dàng hơn, hãy đảm bảo dụng cụ điện ở vị trí vận chuyển.
Lắp bàn mở rộng (xem Hình A1)
Để mở rộng bàn làm việc, có thể lắp bàn mở rộng ở cả bên phải hoặc bên trái của dụng cụ điện.
- Tháo vít an toàn (43) bằng chìa vặn vít bốn cạnh từ bàn mở rộng.
- Hãy nghiêng dụng cụ điện.
- Hãy đẩy bàn mở rộng (16) vào cả hai bên của dụng cụ điện cho đến khi chúng khớp vào các lỗ đã định.
- Để cố định, hãy vặn lại các vít an toàn (43) vào bàn mở rộng.
Lắp giá đỡ chi tiết gia công (xem Hình A2)
Có thể định vị các giá đỡ chi tiết gia công (17) ở bên trái, bên phải hoặc phía trước trên dụng cụ điện. Hệ thống kẹp linh hoạt cho phép bạn có nhiều biến thể kéo dài hoặc mở rộng (xem hình ảnh G).
– Tùy theo nhu cầu, cắm giá đỡ chi tiết gia công (17) vào giá lắp (44) trên dụng cụ điện hoặc vào các giá lắp (45) của giá đỡ chi tiết gia công. Không bao giờ mang vác dụng cụ điện trên các giá đỡ chi tiết gia công.
Chỉ sử dụng các thiết bị vận chuyển khi vận chuyển dụng cụ điện.
Lắp đặt cố định hay linh hoạt
▶ Để đảm bảo điều khiển an toàn, máy phải được lắp đặt trên một bề mặt phẳng và vững chắc (ví dụ: bàn thợ) trước khi sử dụng.
Lắp ráp trên bề mặt gia công (xem Hình B1-B2)
- Bắt chặt dụng cụ điện bằng loại vít lắp đặt thích hợp lên trên bề mặt gia công. Các lỗ khoan dùng cho mục đích này (9).
hoặc
- Kẹp dụng cụ điện bằng loại hàm kẹp có trên thị trường, và kẹp các chân máy vào bề mặt gia công.
Lắp ráp trên giá của Bosch
Với các chân có thể điều chỉnh được chiều cao, giá GTA của Bosch tạo sự vững chắc cho dụng cụ điện khi đặt trên bất kỳ bề mặt nào. Chi tiết gia công hỗ trợ của giá được sử dụng để làm nền cho vật gia công dài.
Hãy đọc mọi cảnh báo và hướng dẫn đi kèm giá đỡ. Không tuân thủ các cảnh báo an toàn và hướng dẫn có thể dẫn đến việc bị điện giật, cháy và/hoặc gây ra thương tích nghiêm trọng. Lắp ráp giá đỡ đúng cách trước khi gắn dụng cụ điện. Sự lắp ráp hoàn hảo là quan trọng để ngăn ngừa nguy cơ bị sập. – Gắn lắp dụng cụ điện lên giá đỡ ở tư thế vận chuyển.
Bàn linh hoạt (không khuyến cáo) (xem hình B3)
Trong trường hợp ngoại lệ, nếu không thể lắp dụng cụ điện lên một bề mặt gia công bằng phẳng và ổn định, bạn có thể tạm thời thiết lập nó với dụng cụ chống nghiêng.
Không có dụng cụ chống nghiêng, dụng cụ điện không đứng vững và có thể bị lật, đặc biệt là khi cưa các góc xiên ngang và/hoặc góc xiên đứng tối đa. - Xoay dụng cụ chống nghiêng (31) vào hoặc ra cho đến khi dụng cụ nằm ngay trên bề mặt gia công.
Hút Dăm/Bụi
Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.
Một số loại bụi cụ thể, ví dụ như bụi gỗ sồi hay dầu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiang.
– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. - Tạo không khí thông thoáng nơi làm việc. - Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.
Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.
Tránh để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.
Sự hút bụi/dăm có thể bị bụi, dăm hay các mảnh nhỏ của vật gia công làm cho tắc nghẽn lại.
- Tắt máy và rút phích cắm điện nguồn ra khỏi ổ cắm.
- Hãy chờ cho đến khi lưới của dụng cụ dừng hẳn.
- Xác định nguyên nhân làm tắc nghẽn và chỉnh sửa lại.
Hệ thống hút bụi tích hợp (xem hình C)
Để dễ dàng hứng các vỏ bào, hãy sử dụng túi chứa bụi (46) (Phụ kiện).
– Hãy gắn túi chứa bụi (46) lên lỗ phun vỏ bào (37).
Trong thời gian hoạt động, túi đựng bụi không được chạm vào các bộ phận chuyển động của máy.
Luôn trút sạch túi đựng bụi đúng lúc.
▶ Kiểm tra và làm sạch túi chứa bụi sau mỗi lần sử dụng. ▶ Khi cửa vật liệu bằng nhôm, tháo túi chứa bụi ra để ngăn nguy cơ gây cháy.
Máy Hút Bụi Ngoài
Để hút bụi, bạn có thể gắn một ống hút bụi (∅ 35 mm) vào vít khóa cấu thanh (37).
Máy hút bụi phải thích hợp cho loại vật liệu đang gia công.
Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.
Thay lưỡi cưa (xem Hình D1–D4)
▶ Trước khi tiến hành bất cứ việc gì trên máy, hãy rút phích cắm điện nguồn ra. ▶ Khi lắp ráp lưỡi cưa, hãy mang găng tay bảo hộ. Nếu chạm vào lưỡi cưa sẽ có nguy cơ bị thương.
Chỉ sử dụng lưỡi cưa có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện.
Chỉ sử dụng lưỡi cưa phù hợp với các đặc tính kỹ thuật được ghi rõ trong hướng dẫn sử dụng và đã được thử nghiệm, và được đánh dấu đáp ứng tiêu chuẩn EN 847-1.
Chỉ sử dụng lưỡi cưa do nhà sản xuất máy khuyến nghị, và thích hợp để cưa loại vật liệu được gia công cắt. Điều này giúp tránh quá nhiệt răng cưa khi cưa.
Tháo Lưỡi Cưa
- Đặt máy ở tư thế hoạt động.
- Xoay chấn đàn hồi bảo vệ lưỡi cưa (8) ra phía sau và giữ nó ở vị trí này.
- Vặn vít đầu có lỗ sáu cạnh (47) bằng cờ lê lỗ sáu cạnh (8 mm) (24) và đồng thời nhấn khóa hãm trục (33), cho đến khi vào khớp.
- Giữ khóa hãm trục (33) và xoay vít lục giác (47) theo chiều kim đồng hồ (ren trái!).
- Tháo bích kép (48).
- Tháo lưỡi cưa (49).
- Từ từ đưa chắn đàn hồi bảo vệ lưới xuống trở lại.
Lắp Lưới Cưa
▶ Khi lắp lưới cưa, hãy lưu ý rằng chiều cắt của răng (chiều của mũi tên trên lưới cưa) cùng chiều với chiều mũi tên trên chắn bảo vệ!
Nếu thấy cần, làm sạch tất cả các bộ phận sắp lắp vào trước khi ráp.
- Xoay chắn đàn hồi bảo vệ lưới (8) ra phía sau và giữ nó ở vị trí này. – Lắp lưới cưa mới vào lên trên bích kép trong (50). – Đặt bích kẹp (48) và vít lục giác (47) lên. Bấm khóa hãm trục (33) cho đến khi vào khớp và vặn chặt vít sáu cạnh ngược chiều kim đồng hồ.
- Từ từ đưa chắn đàn hồi bảo vệ lưới xuống trở lại.
Vận Hành
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
Khóa an toàn dùng khi di chuyển (xem Hình E)
Khóa an toàn dùng khi di chuyển (25) cho phép xử lý dụng cụ điện dễ dàng hơn khi di chuyển máy đến các địa điểm làm việc khác nhau.
Tháo Khóa Máy (Vị Trí Hoạt Động)
- Nhấn nhẹ dụng cụ xuống ở vị trí tay nắm (5) để nhả khóa an toàn dùng khi di chuyển (25).
- Kéo khóa an toàn dùng khi di chuyển (25) hoàn toàn rời ra ngoài.
- Nhấc tay máy lên từ từ.
Bảo vệ an toàn máy (vị trí di chuyển)
– Nới lỏng vít định vị (1), nếu vít này kẹp thiết bị trượt (2). Kéo tay máy hoàn toàn về phía trước và siết chặt vít khóa trở lại để khóa thiết bị trượt. - Vặn vít điều chỉnh (23) lên. – Để khóa bàn cửa (29), siết chặt vít khóa (12). - Hãy quay tay máy xuống bằng tay nắm (5) cho đến khi khóa an toàn dùng để di chuyển (25) được ấn hoàn toàn vào trong.
Cần máy lúc này đã được khóa an toàn lại để chuyển vận.
Chuẩn bị cho sự hoạt động
Để bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cần thiết sau khi hoạt động cao độ.
Việc này đòi hỏi phải có một mức độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp.
Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc bảo trì này một cách nhanh chóng và đáng tin cậy.
Kéo dài/mở rộng bàn cửa (xem Hình F-G)
Các chi tiết gia công dài và/hay nặng phải được kê đỡ ở phần đầu trống.
Bàn cưa có thể được kéo dài sang trái hoặc phải nhờ chức năng bàn cưa mở rộng (16).
- Nới lỏng vít kẹp (42).
- Kéo bàn cửa mở rộng (16) ra ngoài cho đến khi đạt được độ dài mong muốn. – Để cố định bàn cửa mở rộng, hãy siết lại vít kẹp (42).
Hệ thống cắm linh hoạt của giá đỡ chi tiết gia công (17) cho phép bạn có nhiều biến thể kéo dài hoặc mở rộng.
– Tùy theo nhu cầu, cắm giá đỡ chi tiết gia công (17) vào giá lắp (44) trên dụng cụ điện hoặc vào các giá lắp (45) của giá đỡ chi tiết gia công. ▶ Không bao giờ mang đỡ dụng cụ điện trên các giá đỡ chi tiết gia công.
Chỉ sử dụng các thiết bị vận chuyển khi vận chuyển dụng cụ điện.
Tháo thanh chắn (xem Hình H)
Khi cửa các góc vuông theo chiều dọc, bạn phải tháo thanh chắn có thể điều chỉnh bên trái hoặc bên phải (19).
– Hãy nới lỏng các bu lông tai hồng (38).
– Tháo thanh chắn điều chỉnh được (19).
Sau khi cửa các góc xiên dọc, hãy lắp thanh chắn có thể điều chỉnh (19) trở lại và siết chặt vít tai hồng (38).
Gắn phôi (xem hình I1–I3)
Để đảm bảo an toàn lao động tốt nhất, vật gia công phải luôn luôn được kẹp chặt.
Nếu không, khoảng cách từ tay của bạn đến lưỡi của đang quay là quá nhỏ.
Cố định dọc
– Đẩy thật sát vật gia công vào thuốc dẫn hướng (18) và (19). - Lắp gá kẹp nhanh được giao kèm máy (20) vào một trong các lỗ khoan được thiết kế cho nó (39). - Nới lỏng vít tai hồng (51) và lắp bắt gá kẹp nhanh vào vật gia công. Siết chặt vít tai hồng lại như cũ. - Siết thanh ren (52) thật chặt để cố định vật gia công.
Cố định ngang
- Vặn vít tai hồng (53) ra và kéo gá kẹp nhanh ra xa nhau.
- Lắp gá kẹp nhanh „thuôn” (20) vào một trong các lỗ khoan được thiết kế cho nó bằng chốt (54) (28).
- Đặt phôi vào bàn chứa (29). – Siết thanh ren (52) thật chặt để cố định vật gia công.
Giải phóng vật gia công
– Để nhả gá kẹp nhanh, hãy xoay thanh ren (52) ngược chiều kim đồng hồ.
Điều chỉnh góc vát ngang
- Đặt máy ở tư thế hoạt động.
Điều chỉnh góc vát ngang tiêu chuẩn (xem hình J)
Mẫu khóa trên bàn được thiết kế để điều chỉnh nhanh và chính xác các góc vát ngang thường được sử dụng (15):
| Trái | bên phải |
| 0° |
| 45°; 22,5°; 15° | 15°; 22,5°; 45° |
– Nới lỏng núm khóa (12) nếu cần. – Nhấn nút khóa (11) xuống dưới và xoay bàn cưa (29) bằng núm khóa sang trái hoặc phải cho đến khi bộ chỉ báo góc (14) hiển thị góc xiên ngang mong muốn. – Nhả nút khóa (11). Bàn cưa phải ăn khớp vào mẫu khóa. – Siết chặt núm khóa (12) lại như trước.
Điều chỉnh góc xiên ngang bất kỳ
Có thể điều chỉnh góc vát ngang trong phạm vi từ 47° (phía bên trái) đến 52° (phía bên phải).
– Nới lỏng núm khóa (12) nếu cần. – Nhấn nút khóa (11) xuống dưới và xoay bàn cưa (29) bằng núm khóa sang trái hoặc phải cho đến khi bộ chỉ báo góc (14) hiển thị góc xiên ngang mong muốn. – Nhả nút khóa (11). – Siết chặt núm khóa (12) lại như trước.
Điều chỉnh góc xiên dọc đúng
Có thể điều chỉnh góc xiên dọc trong phạm vi từ 45° (phía bên trái) đến 45° (phía bên phải).
Để điều chỉnh nhanh các góc xiên dọc thường được sử dụng, các cữ chặn sẽ được đặt sẵn cho góc 0°, 22,5°, 33,9° và 45°.
Điều chỉnh vùng góc xiên dọc bên trái
- Tháo thanh chặn điều chỉnh được bên trái (19).
- Xoay cữ chặn bên trái (41) đến khi góc xiên tiêu chuẩn dọc 45° khớp vào dấu mũi tên. Lúc này, toàn bộ phạm vi độ nghiêng bên trái có thể sử dụng được. – Hãy kéo nút khóa (13) lên trên. – Cầm vào tay nắm (5) và xoay tay máy sang trái cho đến khi phần chỉ báo góc hiển thị góc xiên dọc mong muốn. – Giữ tay máy ở nguyên vị trí này và ấn nút khóa (13) xuống dưới một lần nữa.
108 | Tiếng Việt
Điều chỉnh vùng góc xiên dọc bên phải
- Tháo thanh chặn điều chỉnh được bên phải (19).
- Xoay cữ chặn bên phải (41), đến khi góc xiên tiêu chuẩn dọc 45° khớp vào dấu mũi tên. Lúc này, toàn bộ phạm vi độ nghiêng bên phải có thể sử dụng được. – Hãy kéo nút khóa (13) lên trên.
- Xoay nhẹ núm điều chỉnh (21) sang bên trái và quay tay máy bằng tay cầm (5) sang bên phải, đến khi bộ chỉ báo hiển thị góc xiên dọc mong muốn. – Giữ tay máy ở nguyên vị trí này và ấn nút khóa (13) xuống dưới một lần nữa.
Điều chỉnh góc xiên nằm thẳng đúng (xem Hình K)
– Tháo thanh chặn điều chỉnh được bên trái/bên phải (19). – Hãy kéo nút khóa (13) lên trên. Góc xiên tiêu chuẩn 0°: - Xoay nhẹ núm điều chỉnh (21) sang bên trái và quay tay máy từ bên phải qua vị trí 0° cho đến khi nó khớp vào vị trí 0°. – Hãy nhấn nút khóa (13) xuống dưới lần nữa.
Góc xiên tiêu chuẩn 45°, 33,9° và 22,5°: - Xoay cữ chặn bên trái hoặc bên phải (41), đến khi góc xiên tiêu chuẩn dọc mong muốn khớp vào dấu mũi tên. – Hãy quay tay máy sang trái cho đến cữ chặn.
hoặc
Hãy xoay nhẹ núm điều chỉnh (21) sang trái và quay tay máy bằng tay cầm (5) sang bên phải đến cữ chặn. – Hãy nhấn nút khóa (13) xuống dưới lần nữa.
Bắt Đầu Vận Hành
▶ Tuân thủ theo đúng điện thế! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Hãy cẩn thận với nguồn điện! Điện thế của nguồn điện cung cấp phải tương ứng với số liệu ghi trên nhãn loại máy của thiết bị điện. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V. ▶ Siết chặt núm khóa trước khi cửa (12) và nhấn nút khóa (13) xuống dưới. Nếu không, lưỡi cửa có thể bị kẹp chặt trong vật gia công.
Bật (xem hình L)
– Để vận hành dụng cụ điện hãy nhấn khóa an toàn (6). Sau đó hãy nhấn công tắc Tắt/Mở (35) và nhấn giữ.
Lưu ý: Vì lý do an toàn, công tắc Tắt/Mở (35) không thể khóa tự chạy được, mà phải giữ nhấn trong suốt quá trình vận hành.
Để tắt máy
– Để Tắt máy thả công tắc Tắt/Mở (35) ra.
Cưa
Các Hướng Dẫn Cưa Tổng Quát
▶ Siết chặt núm khóa trước khi cưa (12) và nhấn nút khóa (13) xuống dưới. Nếu không, lưỡi cưa có thể bị kẹp chặt trong vật gia công. Trong mọi kiểu cắt, trước tiên phải bảo đảm rằng lưỡi cưa trong bất cứ trường hợp nào cũng không thể chạm vào thanh chặn, vít ngàm khóa hay các bộ phận máy khác. Tháo cữ chặn phụ có thể đã được gắn vào hay điều chỉnh chúng cho thích ứng.
Bảo vệ lưỡi cưa tránh bị va đập hay chạm mạnh.
Không để lưỡi cưa phải chịu lực ép ngang.
Chỉ cưa các vật liệu đã được phê duyệt để sử dụng đúng cách.
Không được cưa vật gia công bị cong hay bị oằn. Vật gia công phải luôn luôn có cạnh thẳng và áp sát vào thanh chặn.
Các chi tiết gia công dài và/hay nặng phải được kê đỡ ở phần đầu trống.
Đảm bảo chắn đàn hồi bảo vệ lưỡi hoạt động đúng quy định và có thể di chuyển linh hoạt. Khi kéo tay máy xuống, chắn đàn hồi bảo vệ lưỡi phải mở. Khi kéo tay máy lên, chắn đàn hồi bảo vệ lưỡi phải đóng lại trên lưỡi cưa và khóa vào vị trí trên cùng của tay máy.
Tư thế của người thao tác (xem hình M)
Không được đứng thẳng hàng với lưỡi cưa ở đằng trước máy. Luôn luôn đứng qua một bên lưỡi cưa. Điều này phòng tránh cho thân thể bạn gặp khả năng bị đội ngược. – Để tay, ngón tay và cánh tay tránh khỏi lưỡi cưa đang quay. - Không vươn tay qua trước tay máy.
Cưa với Chuyển Động Trượt
– Để cắt với sự hỗ trợ của thiết bị trượt (2) (vật gia công rộng), hãy nới lỏng vít định vị (1), nếu vít này được siết chặt. – Điều chỉnh góc xiên ngang và/hoặc đứng mong muốn nếu cần. – Đẩy thật sát vật gia công vào thuốc dẫn hướng (18) và (19). - Kẹp vật gia công thật chặt phù hợp với kích thước của nó. - Kéo tay máy cách xa thanh chặn (18) cho đến khi lưỡi cưa đến trước vật gia công. - Bật công tắc cho máy hoạt động. – Cầm vào tay nắm (5) và chậm chậm kéo tay máy xuống. – Bây giờ, đẩy cần dụng cụ hướng tới thuốc dẫn hướng (18) và (19) và cưa ngang qua vật gia công với lực gia tải đồng đều. - Tắt máy và đợi cho đến khi lưỡi cưa đã ngừng quay hoàn toàn. - Nhấc tay máy lên từ từ.
Cưa không chuyển động trượt (cắt đứt đoạn) (xem hình N)
– Để cắt mà không chuyển động trượt (các vật gia công nhỏ), hãy nới lỏng vít định vị (1), nếu các vít này bị siết chặt. Đẩy tay máy tới cữ chặn theo hướng thanh chặn (18) và siết chặt vít định vị (1) trở lại. - Điều chỉnh góc xiên ngang và/hoặc đứng mong muốn nếu cần. – Đẩy thật sát vật gia công vào thuốc dẫn hướng (18) và (19). - Kẹp vật gia công thật chặt phù hợp với kích thước của nó. – Bật công tắc cho máy hoạt động. – Cầm vào tay nắm (5) và chậm chậm kéo tay máy xuống. – Cắt xuyên qua vật gia công với lực áp lên máy đồng đều. - Tắt máy và đợi cho đến khi lưỡi cưa đã ngừng quay hoàn toàn. – Nhấc tay máy lên từ từ.
Hướng Dẫn Sử Dụng
Đánh dấu đường cắt (xem Hình O)
Tia laser thể hiện đường cắt của lưới cưa. Điều này cho phép đặt vật gia công ở vị trí chính xác để cưa mà không phải mở chắn đàn hồi bảo vệ lưới.
- Bật tia laser bằng công tắc (36).
- Đồng chỉnh dấu cắt trên vật gia công về giữa trên đường laser.
Lưu ý: Kiểm tra trước khi cưa xem đường cắt có hiển thị đúng không. Tia laser, như ví dụ, có thể bị sai lệch do sự rung sau thời gian sử dụng ở cường độ cao.
Kích Thước Vật Gia Công Cho Phép
Vật gia công Tối đa:
| Góc vát ngang | Góc vát dọc | Chiêu cao x Chiêu rộng [mm] |
| | ở chiếu cao tối đa | ở chiếu rộng tối đa |
| 0° 0° 90 x 90 65 x 130 |
| 0° 45° 60 x 93 45 x 130 |
| 45° (bên trái/bên phải) | 0° 90 x 63 65 x 91 |
| 45° (trái) | 45° 55 x 70 35 x 91 |
| 45° (phá i) | 45° 55 x 70 45 x 91 |
Phôi gia công tối thiểu (= tất cả các vật gia công có gá kẹp nhanh (20) được giao cùng máy có thể được căng ở cả hai bên trái và phải lưới cưa): 130 x 50 mm (dài x rộng)
Chiều sâu cắt tối đa (0°/0°): 90 mm
Cưa chi tiết gia công có cùng chiều dài (xem Hình P)
Để dễ dàng cưa được các chi tiết gia công có cùng chiều dài, bạn có thể sử dụng thanh chặn vật liệu (26).
– Nới lỏng vít kép (57) và dịch chuyển thanh chặn vật liệu (26) trong ray dẫn hướng (58) lên chiều dài phôi mong muốn. - Siết chặt lại vít kép (57).
Phôi gia công dài:
– Hãy nới vít tai hồng (59) và kéo ray dẫn hướng (58) ra ngoài cho đến cũ chặn. – Siết chặt lại vít tai hồng (59). – Hãy điều chỉnh thanh chặn vật liệu (26) thành chiều dài phôi mong muốn.
Cưa không có thanh chặn vật liệu:
Nới lỏng vít kẹp (57) và dịch chuyển thanh chặn vật liệu (26) trong ray dẫn hướng (58) ra ngoài hoàn toàn. Xoay thanh chặn vật liệu thêm 90° sao cho nó khít phẳng với ray chặn cũ (18). Siết chặt lại vít kẹp (57).
Điều chỉnh cữ định độ sâu (Cưa rãnh) (xem hình Q)
Ta phải điều chỉnh cữ định chiều sâu khi phải cưa một rãnh hồ.
- Xoay cữ định độ sâu (22) hướng ra ngoài.
- Cầm vào tay nắm (5) và xoay tay máy vào vị trí mong muốn.
- Vặn vít điều chỉnh (23) cho đến khi mũi vít chạm vào cữ định độ sâu (22).
- Nhấc tay máy lên từ từ.
Vật Gia Công Đặc Biệt
Khi cưa vật gia công có đường cong hay tròn, những vật này đặc biệt cần phải được giữ cho chắc chắn, tránh không để bị tuột. Tại đường cắt, không được có khe hở nào giữa vật gia công, thanh chắn và bàn cưa.
Nếu cần, gia cố thêm sự cố định một cách đặc biệt.
Thay thanh chèn (xem Hình R)
Tấm ốp (10) có thể bị rách sau một thời gian dài sử dụng dụng cụ điện.
Thay thanh chèn đã bị hỏng.
- Đặt máy ở vào tư thế hoạt động. Tháo vít (60) bằng tua vít bốn cạnh thông thường và gỡ bỏ tấm ốp cũ (10).
- Lắp tấm ốp mới và siết chặt lại các vít (60).
Xử lý dải biên dạng
Chỉ gia công chỉ trang trí định hình theo hai cách khác nhau:
Định vị trí của vật gia công
- được đặt tì vào thanh chấn
- nằm phẳng trên bàn cửa
Thêm vào đó, việc cắt có thể được thực hiện bằng chuyển động trượt hay không còn tùy thuộc vào bề dày của chỉ trang trí định hình/gờ đúc.
Trước tiên, luôn thử góc vát đã điều chỉnh (ngang và/hoặc đứng) bằng một mẫu gỗ bỏ đi.
Điều chỉnh laser
Lưu ý: Để kiểm tra chức năng laser, máy phải được nối với nguồn điện.
Trong khi điều chỉnh laser (ví dụ khi dịch chuyển tay máy), không bao giờ được kích hoạt công tắc Tất/Mồ. Sự vô tình khởi động dụng cụ điện có thể dẫn đến việc gây thương tích. - Đặt máy ở vào tư thế hoạt động. - Xoay bàn cửa (29) đến mẫu khóa (15) để đạt 0°. Cần phải ăn khớp vào mẫu khóa.
Để đảm bảo độ chính xác của nhất cắt, bạn phải kiểm tra vạch laser sau khi sử dụng cường độ cao và điều chỉnh lại nếu cần.
Việc này đòi hỏi phải có một mức độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp. Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc bảo trì này một cách nhanh chóng và đáng tin cậy.
Kiểm tra (xem Hình S1)
– Vạch một đường cắt thẳng trên vật gia công. – Cầm vào tay nắm (5) và chậm chậm kéo tay máy xuống. - So thẳng vật gia công cách sao cho răng của lưới của cưa nằm thẳng hàng với đường cắt. – Giữ vật gia công ngay ở vị trí này và từ từ đưa tay máy lên trở lại. - Kẹp chặt chi tiết gia công. - Bật tia laser bằng công tắc (36).
Tia laser phải nằm thẳng hàng với đường cắt trên vật gia công trên suốt toàn bộ chiều dài, và cũng như khi tay máy được hạ xuống.
Điều chỉnh (xem hình S2)
- Vặn vít định vị (61) bằng tuốc nơ vít thích hợp cho đến khi tia laser trên toàn bộ chiều dài nằm ngang bằng với đường cắt trên vật gia công.
Một vòng quay ngược chiều kim đồng hồ chuyển luồng laser từ trái sang phải; một vòng quay theo
chiều kim đồng hồ chuyển luồng laser từ phải sang trái.
Kiểm tra và điều chỉnh các thiết lập cơ bản
Để bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cần thiết sau khi hoạt động cao độ.
Việc này đòi hỏi phải có một mức độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp.
Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc bảo trì này một cách nhanh chóng và đáng tin cậy.
Điều chỉnh góc xiên đúng tiêu chuẩn 0°
- Đặt máy ở vào tư thế hoạt động.
- Xoay bàn cửa (29) đến mẫu khóa (15) để đạt 0°. Cần phải ăn khớp vào mẫu khóa. – Hãy kéo nút khóa (13) lên trên.
- Xoay nhẹ núm điều chỉnh (21) sang bên trái và quay tay máy từ bên phải qua vị trí 0° cho đến khi nó khớp vào vị trí 0°.
- Hãy nhấn nút khóa (13) xuống dưới lần nữa.
Kiểm tra (xem Hình T1)
- Đặt tam giác góc (62) với góc 90° khít với lưới cửa (49) giữa bàn cửa (29) và lưới cửa trên bản cửa (29).
Chân tam giác góc phải nằm ngang bằng với lưới cửa (49) dọc theo toàn bộ chiều dài.
Điều chỉnh (xem Hình T2)
- Nới lỏng đai ốc hãm của vít cữ chặn (63) bằng cờ lê điều chỉnh hoặc cờ lê ống lồng thông dụng.
- Vặn vít cữ chặn vào hoặc ra (63) cho đến khi chân của tam giác góc ngang bằng (62) với lưới cửa dọc theo toàn bộ chiều dài. – Hãy nhấn nút khóa (13) xuống dưới lần nữa. – Sau đó, siết chặt đai ốc hãm của vít cữ chặn (63) một lần nữa.
Nếu chỉ báo góc (55) không nằm thẳng với vạch 0° trên thước (56) sau khi điều chỉnh, hãy nới lỏng vít (65) bằng tuốc nơ vít đầu Phillips thông dụng và căn chỉnh chỉ báo góc dọc theo vạch 0° (xem Hình W).
Góc xiên đúng tiêu chuẩn 45° (phải)
- Đặt máy ở tư thế hoạt động.
- Xoay bàn cửa (29) đến mẫu khóa (15) để đạt 0°. Cần phải ăn khớp vào mẫu khóa.
- Tháo thanh chặn điều chỉnh được bên phải (19).
- Xoay cữ chặn bên phải (41), đến khi góc xiên tiêu chuẩn 45° khớp vào dấu mũi tên. – Hãy kéo nút khóa (13) lên trên.
- Hãy xoay nhẹ núm điều chỉnh (21) sang trái và quay tay máy bằng tay cầm (5) sang bên phải đến cữ chặn.
Kiểm tra (xem Hình U1)
- Đặt tam giác góc (62) với góc 45° khít với lưới cưa (49) giữa bàn cưa (29) và lưới cưa bên phải trên bàn cưa.
Chân tam giác góc phải nằm ngang bằng với lưới cửa (49) dọc theo toàn bộ chiều dài.
Điều chỉnh (xem Hình U2)
- Nới lỏng đai ốc hãm của vít chặn (40) bằng cờ lê điều chỉnh hoặc cờ lê ống lồng thông dụng.
- Vặn vít chặn vào hoặc ra (40) cho đến khi chân của tam giác góc ngang bằng (62) với lưới của đế theo toàn bộ chiều dài. – Hãy nhấn nút khóa (13) xuống dưới lần nữa.
- Sau đó, siết chặt đai ốc hãm của vít chặn (40) một lần nữa.
Nếu chỉ báo góc (55) không nằm thẳng với vạch 45° của thước (56) sau khi điều chỉnh, trước tiên hãy kiểm tra một lần nữa thiết lập 0° cho góc xiên đúng và chỉ báo góc. Sau đó, lặp lại bước điều chỉnh góc xiên đúng 45°.
So sánh thanh chặn
- Đưa máy vào vị trí vận chuyển. – Nới lỏng núm khóa (12) trong trường hợp đã được siết chặt. – Nhấn nút khóa (11) xuống dưới và xoay bàn đế (29) đến rãnh khóa (15) 0°. – Nhả lại nút khóa (11). Bàn cửa phải ăn khớp vào mẫu khóa. – Tháo các thanh chặn điều chỉnh được (19).
Kiểm tra (xem hình V1)
- Đặt tam giác góc (62) với góc 90° khít với lưới cửa (49) giữa ray chặn (18) và lưới cửa trên bàn đế (29).
Chân tam giác góc phải nằm ngang bằng với ray chặn dọc theo toàn bộ chiều dài.
Điều chỉnh (xem Hình V2)
- Bạn hãy nới lỏng vít lục giác chìm (64) bằng chìa vặn lục giác kèm theo dụng cụ (24).
- Vặn thước dẫn hướng (18) cho đến khi tam giác góc ngang bằng dọc theo toàn bộ chiều dài.
- Siết chặt các vít lại như cũ.
Chỉnh chỉ báo góc (đọc) (xem Hình W)
– Hãy kéo nút khóa (13) lên trên. - Xoay nhẹ núm điều chỉnh (21) sang bên trái và quay tay máy từ bên phải qua vị trí 0° cho đến khi nó khớp vào vị trí 0°. – Hãy nhấn nút khóa (13) xuống dưới lần nữa.
Kiểm tra
Chỉ báo góc (55) phải nằm trong vạch có dấu 0° của thước đo (56).
Điều chỉnh
– Nới lỏng ốc vít (65) bằng tuốc nơ vít dấu Phillips và căn chỉnh chỉ báo dọc theo dấu góc 0°. - Siết chặt vít lại như trước.
Chỉnh chỉ báo góc (ngang) (xem hình X)
- Đặt máy ở tư thế hoạt động.
- Xoay bàn cửa (29) đến mẫu khóa (15) để đạt 0°. Cần phải ăn khớp vào mẫu khóa.
Kiểm tra
Chỉ báo góc (14) phải nằm trong vạch có dấu 0° của thước đo (30).
Điều chỉnh
– Nới lỏng ốc vít (66) bằng tuốc nơ vít dấu Phillips và căn chỉnh chỉ báo dọc theo dấu góc 0°. - Siết chặt vít lại như trước.
Vận chuyển dụng cụ (xem Hình Y)
Trước khi vận chuyển dụng cụ điện, phải tiến hành các bước như sau:
– Nới lỏng vít định vị (1), nếu vít này được siết chặt. Kéo tay máy hoàn toàn về phía trước và siết chặt vít khóa trở lại. – Hãy đảm bảo rằng cữ định độ sâu (22) được ấn hoàn toàn vào trong và vít điều chỉnh (23) đi qua rãnh trong khi di chuyển tay máy, mà không chạm vào cữ định độ sâu. - Đưa máy vào vị trí vận chuyển. – Nếu có thể, đặt những lưỡi cửa không được sử dụng tới vào trong một bao bì đóng gói để chuyển vận. - Khi vận chuyển dụng cụ điện, chỉ cầm vào tay xách dùng để vận chuyển (4) hoặc cầm vào hốc nắm (27) ở bên cạnh bàn cửa.
Khi vận chuyển dụng cụ điện, chỉ sử dụng các thiết bị dùng để vận chuyển và không bao giờ sử dụng thiết bị bảo vệ hoặc các giá đỡ chi tiết gia công.
Bảo dưỡng và bảo quản
Bảo dưỡng và làm sạch
▶ Trước khi tiến hành bất cứ việc gì trên máy, hãy rút phích cắm điện nguồn ra. Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
Nếu cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được
Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.
Chắn bảo vệ lưới đàn hồi phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưới đàn hồi được sạch.
Làm sạch bụi và dăm sau mỗi lần sử dụng máy bằng cách dùng hơi nén để thổi hay bằng cọ.
Thường xuyên vệ sinh bánh lăn (32).
Biện pháp để làm giảm tiếng ồn
Các biện pháp về phần nhà sản xuất:
- Khởi động êm – Sự chuyển giao máy với lưới của được cải tiến một cách đặc biệt để làm giảm tiếng ồn. Các biện pháp về phần người sử dụng:
- Lắp ráp có sự dao động ít trên bề mặt làm việc cứng chắc – Sử dụng lưới của có chức năng làm giảm tiếng ồn – Thường xuyên làm sạch lưới của và dụng cụ điện
Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng
Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Thông tin và mô tả về phụ tùng thay thế cũng có thể tra cứu tại:
Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.
Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.
Việt Nam
CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM
Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn
Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh
Tel.: (028) 6258 3690
Fax: (028) 6258 3692 - 6258 3694
Hotline: (028) 6250 8555
Email: tuvankhachhang-pt@vn.bosch.com
www.bosch-pt.com.vn
www.baohanhbosch-pt.com.vn
Xem thêm địa chỉ dịch vụ tại:
Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.
Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt!
