用户手册 P310W HITI

关于耗材的使用和相片的保存 …… 1-3

第二章. 设置和安装

开箱和确认附件 2-1

打印机各部件的名称与功能 …… 2-2

连接电源线 2-2

色带的安装方法 …… 2-3

相纸的安装方法 …… 2-3

第三章. 使用操作

免费Prinbiz APP 3-1

无线打印 3-1

计算机打印 3-1

第四章. 灯号信息

灯号信息……4-1

第五章. 有关售后服务

规格 5-1

第一章. 使用安全守则

本使用说明书是为了安全的使用本产品而编写的。

使用本产品之前，请务必仔细阅读本使用说明书以及产品附带的说明书，并在充分的理解设置、操作方法的基础上进行正确地使用。

◆ 本使用说明书介绍了回避危险的各注意事项。为了更充分的理解本产品安全性，将分别使用下述安全信息。

注意：错误使用时，可能导致使用人员受伤或发生物品损坏。

警告：错误使用时，可能会导致操作人员死亡或者重伤。

◆ 本公司并不能预测在所有环境下设置及使用时的所有危险。因此，本使用说明书以及其它说明书、产品描述的警告和注意事项也就不可能包括所有的安全内容。说明书未介绍的操作或者检查时所产生的安全问题由用户自行承担。
◆ 使用本说明书以及其它说明书介绍的使用方法和检查注意事项仅针对本产品用于指定用途时的情况。用于说明书未描述的用途时，所产生的安全问题由用户自行承担。
◆ 请绝对不要进行使用本说明书以及其它说明书禁止的作业。
在使用本机时，对万一发生故障而导致打印内容不能打印的意外不做任何保证，敬请谅解。

· 关于使用环境和设置

为了安全地使用本打印机，请注意下述事项。

注意：请勿让小孩接触本产品，或者玩弄电源线。否则可能会导致受伤或者触电。

注意：请勿设置在潮湿、多灰尘的场所。否则可能会导致火灾、触电或者打印机故障。比如请勿设置在海水浴场、浴室、温泉、路上、池塘边等灰尘和沙石较多的场所以及潮湿的场所。

注意：请勿设置在摇晃的台座上面或者倾斜位置等不稳定的场所。否则可能会导致跌落、翻倒或者受伤。

注意：请勿设置在环境温度较低的滑雪场、滑冰场或者阳光照射且温度较高的室外等场所。

警告：请勿在本产品上放置花瓶、盆栽、杯子等盛水容器或者金属物品。如果水溢出或者流入本机中，则可能会导致火灾或者触电。

警告：请勿堵塞本产品的散热孔。如果堵塞散热孔，则可能会因为内部蓄热而导致火灾。

第一章. 使用安全守则

· 关于打印机的使用

使用本打印机时，请注意下述事项。

警告：从包装箱中取出本产品后，请放置在平坦的桌子上。

警告：当搬运机器时请握稳机器底部。

警告：一旦本产品跌落并造成损坏时，请首先切断主机电源并拔掉电源插头，然后和销售店或售后服务公司联系。如果继续使用的话，则可能会导致火灾或者触电。

警告：请不要拆卸本机或者进行改造。印相机内部的高电压部分及高温部分可能会造成触电起火和烧伤等人身事故。

警告：搬运打印机前，请首先切断主机电源并拔掉电源插头。

警告：在容易打滑的地面上搬运本产品时，请多加注意。

警告：请确切地插入电源插头。

警告：打印头在使用过程中会变热，但这不是异常。由于打印头处于高温状态，因此请绝对不要触摸。

警告：如果直接触摸打印头表面，则可能会导致打印头损坏。另外，如果沙子等坚硬杂质进入，则可能会造成损坏，因此请勿采取那样的使用方式。

警告：修复不良故障时，仅限于实施本使用说明书记载的内容进行修复，不能修复时，请和您购买产品的销售店或者售后服务公司进行联系。

第一章. 使用安全守则

· 关于耗材的使用和相纸的保存

有关色带、相纸的使用和相片的保存，请注意下述事项；

要求：关于相纸的使用、保存

• 请使用本公司指定的相纸。
• 请存放在水平的地方。
• 请避开潮湿场所，水平平地放在阴暗场所进行保管。(温度30℃以下、湿度60%RH以下)
• 请勿触摸相纸的打印面。（如果指纹附在打印面上，则有可能会导致打印质量下降。）

要求：关于色带的使用、保存

• 请使用本公司指定的色带。
• 请保管在避光的阴凉场所。(温度30℃以下、湿度60%RH以下)

要求：关于相片的保存

• 请保存在阴暗的场所。
• 保存时，请勿触摸相片表面或使其接触下述物质。
• 苯、稀释剂、酒精等有机溶剂。如果相片碰到这些液体，则可能变色。

注意：请将色带、相纸做为工业废物进行废弃处理。

注意：请注意不要让相纸的边缘伤到手。

经型式认证合格之低功率射频电机，非经许可、公司、商号或使用者均不得擅自变更频率、加大功率或变更原设计之特性及功能。

第十四条

低功率射频电机之使用不得影响飞航安全及干扰合法通信；经发现有干扰现象时，应立即停用，并改善至无干扰时方得继续使用。

前项合法通信，指依电信法规定作业之无线电通信。

低功率射频电机须忍受合法通信或工业、科学及医疗用电波辐射性电机设备之干扰。

第二章. 设置和安装

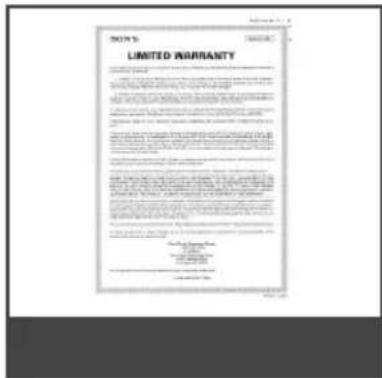

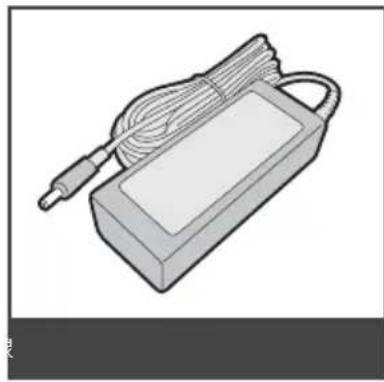

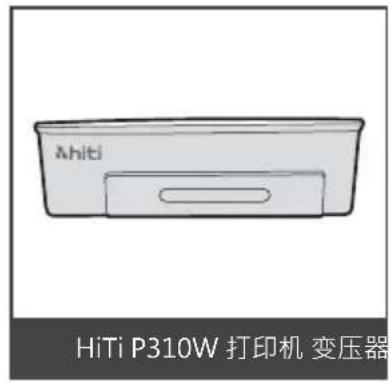

- 开箱和确认附件

NO.名称		功能
1	纸匣门	将纸匣门往下推再打开.而后将纸匣(8)放进去.

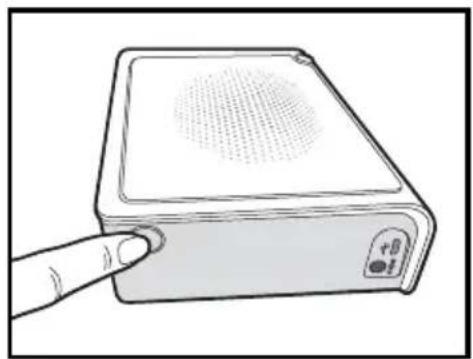

2	电源开关钮	电源开关钮用来开关印相机电源.
3	散热扇	请勿堵塞散热孔以防过热.
4	色带门开关钮	色带开关钮用来开关色带门以更换色带或进行维修.
5	Micro-B USB 孔	连接PC时使用.
6	电源线插孔	连接电源线.
7	USB 插槽	讀卡轉換器插槽.
8	纸匣 相纸进出匣.

第二章. 设置和安装

- 连接电源线

连接电源线时，请遵守下述注意事项。

请将附带的电源线插入打印机侧面的电源线插孔。

警告：连接电源线之前，请确认电源开关已关闭。

警告：请确切地将电源插头插到底。否则有可能会导致火灾或者故障。

警告：请勿湿手插拔电源插头。否则有可能会导致触电。

警告：请勿损伤、损坏电源线或者对其进行改造。不要在电源在线放置重物、进行拉拽或者强行扭曲，否则有可能会因电源线损坏而导致火灾或者触电事故

警告：移动本产品时，请务必从插座上拔出电源插头，并在确认和外部的连接线全部拔下以后再进行移动。否则有可能会导致电源受损而导致发生火灾或者触电等事故。请注意不要被电源线绊倒而导致受伤。

警告：本产品长时间不用时，请务必从电源插座上把电源线拔掉以确保安全。

第二章. 设置和安装

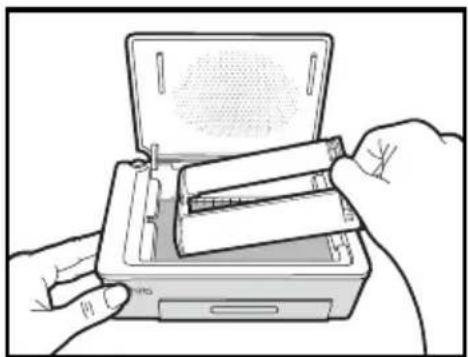

· 色带的安装方法

1. 将色带门抬起. 打印头在打印过程中需加热方能提供打印之功能

请勿触碰打印头!

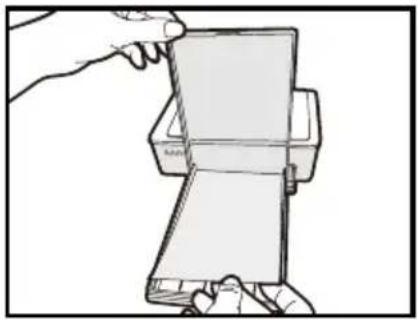

1. 打开纸匣门. 注意: 先将门往下推再打开。

拿相纸时请注意，请拿相纸边缘撕边线处，切勿碰到相纸打印面以避免污染相纸。

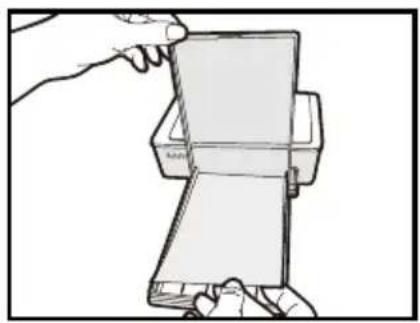

1. 打开纸匣将相纸放入纸匣内，建议一次放纸最多15张以避免卡纸。

注意相纸摆放方向! 相纸光滑面朝上 · HiTi logo 朝下。

第三章. 使用操作

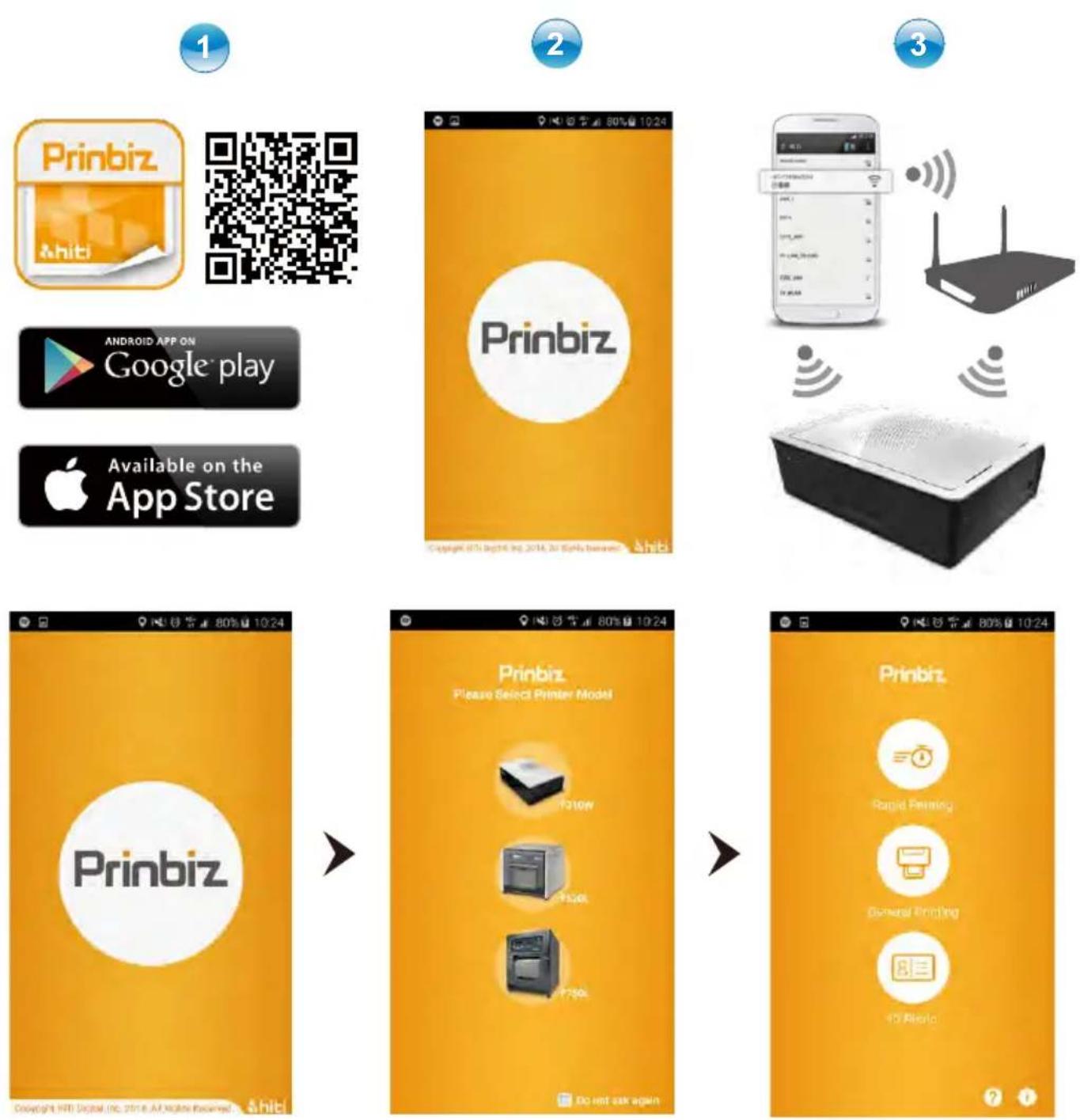

· 无线打印

1: 从 App Store 或扫描二维码下载免费的 "Prinbiz" APP 到手持式装置.
2: 利用手持式装置连结，P310W (请寻找SSID: HiTi P310W)
3: 连结后即可编辑照片及打印

第三章. 使用操作

- PC打印

1: 使用自己的USB cable (Micro B - USB A) 连结PC与P310W
2: 下载P310W 驱动程序, 如以下
3: 从CD下载免费软件IDQuickDesiree, 你可以自行编辑或制作想要的证件照尺寸及格式

安装印表機動程式

1. 安装并下载P310W驱动程序

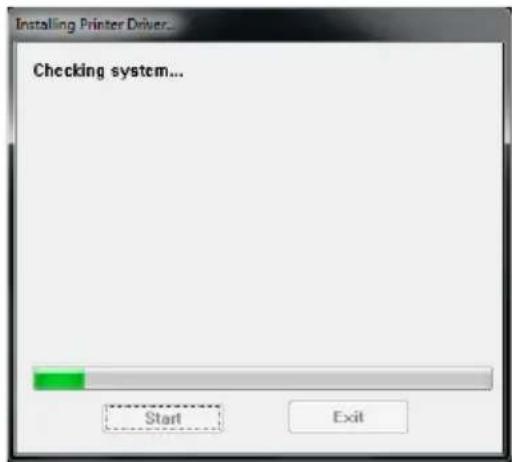

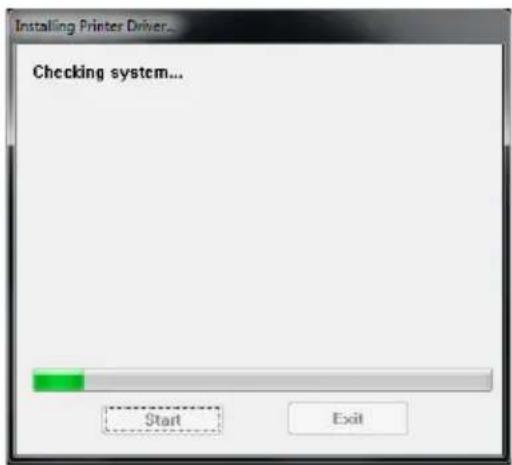

1. 检查系统

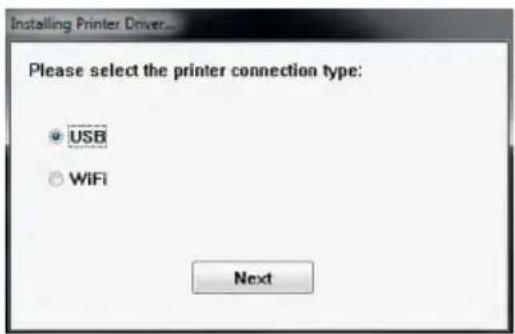

1. 选择安装. 4. 选择连结方式

1. 安装程序完毕

第四章. 灯号信息

红	错误闪灯(当发生错误,错误讯息将会显示在Prinbiz APP上)	闪1次:没失色带门闪3次:色带用完闪4次:没纸闪5次:卡纸或卡色带闪13次:无法更新FW
绿	等待,准备中	按电源开关开启电源
		长按3秒电源将关闭
	快闪0.1秒	传输打印数据中或更新FW
	慢闪0.5秒	打印中
蓝	回复原无线模式-长按6秒电源开关直到闪蓝灯.-再按开关一次,当显示绿灯即回复原无线模式.

第五章. 有关售后服务

有关本产品的咨询、保修等事宜，请向您所购买的销售店咨询。

• 规格说明

分辨率	300*300 dpi
打印速度	47 秒
打印尺寸	4*6'
色带匣容量	60 张/卷
纸匣容量	最多30 张
APP 支持档案	JPEG, PNG, BMP
电源	19V 65W DC 变压器
I/O 孔 Micro-B.
数据传输	无线, SD card, PC
PC支援OS	Win XP, VISTA, Win 7, Win 8, MAC OS*10.6 above
App支援 OS	iOS5.1.1, Android 4.0.3
尺寸 186 x 138 x 64.5 mm < 1kg

HiTi P310W

使用手册

關於耗材的使用和相片的保存 …… 1-3

第二章. 設置和安裝

開箱和確認附件 2-1

印表機各部件的名稱與功能 2-2

連接電源線 2-2

色带的安装方法 2-3

相紙的安裝方法 2-3

第三章. 使用操作

免費Prinbiz APP 3-1

無線列印 3-1

電腦列印 3-1

第四章. 燈號資訊

燈號資訊 4-1

第五章. 有關售後服務

規格 5-1

第一章. 使用安全守則

本使用說明書是為了安全的使用本產品而編寫的。

使用本產品之前，請務必仔細閱讀本使用說明書以及產品附帶的說明書，並在充分的理解設置、操作方法的基礎上進行正確地使用。

◆ 本使用說明書介紹了迴避危險的各注意事項。為了更充分的理解本產品安全性，將分別使用下述安全資訊。

注意：錯誤使用時，可能導致使用人員受傷或發生物品損壞。

警告：錯誤使用時，可能會導致操作人員死亡或者重傷。

◆ 本公司並不能預測在所有環境下設置及使用時的所有危險。因此，本使用說明書以及其他說明書、產品描述的警告和注意事項也就不可能包括所有的安全內容。說明書未介紹的操作或者檢查時所產生的安全問題由用戶自行承擔。
◆ 使用本說明書以及其他說明書介紹的使用方法和檢查注意事項僅針對本產品用於指定用途時的情況。用於說明書未描述的用途時，所產生的安全問題由用戶自行承擔。
◆ 請絕對不要進行使用本說明書以及其他說明書禁止的作業。
◆ 在使用本機時，對萬一發生故障而導致列印內容不能列印的意外不做任何保證，敬請諒解。

- 關於使用環境和設置

為了安全地使用本印相機，請注意下述事項。

注意：請勿讓小孩接觸本產品，或者玩弄電源線。否則可能會導致受傷或者觸電。

注意：請勿設置在潮濕、多灰塵的場所。否則可能會導致火災、觸電或者印相機故障。比如請勿設置在海水浴場、浴室、溫泉、路上、池塘邊等灰塵和沙石較多的場所以及潮濕的場所。

注意：請勿設置在搖晃的台座上面或者傾斜位置等不穩定的場所。否則可能會導致跌落、翻倒或者受傷。

注意：請勿設置在環境溫度較低的滑雪場、滑冰場或者陽光照射且溫度較高的室外等場所。

警告：請勿在本產品上放置花瓶、盆栽、杯子等盛水容器或者金屬物品。如果水溢出或者流入本機中，則可能會導致火災或者觸電。

警告：請勿堵塞本產品的散熱孔。如果堵塞散熱孔，則可能會因為內部蓄熱而導致火災。

第一章. 使用安全守则

· 關於印表機的使用

使用本印相機時，請注意下述事項。

警告：從包裝箱中取出本產品後，請放置在平坦的桌子上。

警告：當搬運機器時請握穩機器底部。

警告：一旦本產品跌落並造成損壞時，請首先切斷主機電源並拔掉電源插頭，然後和銷售店或售後服務公司聯繫。如果繼續使用的話，則可能會導致火災或者觸電。

警告：請不要拆卸本機或者進行改造。印相機內部的高電壓部分及高溫部分可能會造成觸電起火和燒傷等人身事故。

警告：搬運印相機前，請首先切斷主機電源並拔掉電源插頭。

警告：在容易打滑的地面上搬運本產品時，請多加注意。

警告：請確切地插入電源插頭。

警告：列印頭在使用過程中會變熱，但這不是異常。由於列印頭處於高溫狀態，因此請絕對不要觸摸。

警告：如果直接觸摸列印頭表面，則可能會導致列印頭損壞。另外，如果沙子等堅硬雜質進入，則可能會造成損壞，因此請勿採取那樣的使用方式。。

警告：修復不良故障時，僅限於實施本使用說明書記載的內容進行修復，不能修復時，請和您購買產品的銷售店或者售後服務公司進行聯繫。

第一章. 使用安全守则

- 關於耗材的使用和相紙的保存

有關色帶、相紙的使用和相片的保存，請注意下述事項

要求：關於相紙的使用、保存

• 請使用本公司指定的相紙。
• 請存放在水平的地方。
• 請避開潮濕場所，水準平地放在陰暗場所進行保管。(溫度30°C以下、濕度60%RH以下)
  • 請勿觸摸相紙的列印面。（如果指紋附在列印面上，則有可能會導致列印品質下降。）

要求：關於色帶的使用、保存

• 請使用本公司指定的色帶。
  • 請保管在避光的陰涼場所。(溫度30°C以下、濕度60%RH以下)

要求：關於相片的保存

• 請保存在陰暗的場所。
• 保存時，請勿觸摸相片表面或使其接觸下述物質。
• 苯、稀釋劑、酒精等有機溶劑。如果相片碰到這些液體，則可能變色。

注意：請將色帶、相紙做為工業廢物進行廢棄處理。

注意：請注意不要讓相紙的邊緣傷到手。

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前項合法通信，指依電信法規定作業之無線電通信。

低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

第二章. 設置和安裝

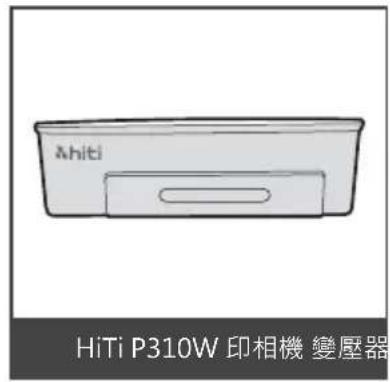

- 開箱和確認附件

NO. 名稱		功能
1	紙匣門	將紙匣門往下推再打開. 而後將紙匣(8)放進去.
2	電源開關鈕	電源開關鈕用來開關印相機電源.
3	散熱扇	請勿堵塞散熱孔以防過熱.
4	色帶門開關鈕	色帶開關鈕用來開關色帶門以更換色帶或進行維修.
5	Micro-B USB 孔	連接PC時使用.
6	電源線插孔	連接電源線.
7	USB 插槽	讀卡轉換器插槽.
8	紙匣 相紙進出匣.

第二章. 設置和安裝

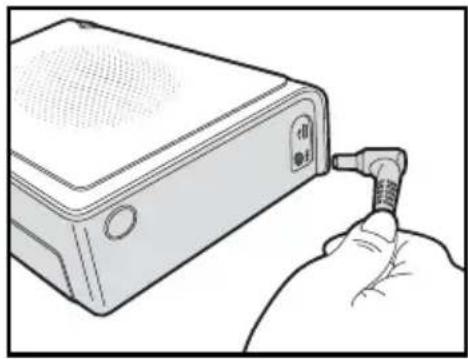

- 連接電源線

連接電源線時，請遵守下述注意事項。

請將附帶的電源線插入印表機側面的電源線插孔。

警告：連接電源線之前，請確認電源開關已關閉。

警告：請確切地將電源插頭插到底。否則有可能會導致火災或者故障。

警告：請勿濕手插拔電源插頭。否則有可能會導致觸電。

警告：請勿損傷、損壞電源線或者對其進行改造。不要在電源線上放置重物、進行拉拽或者強行扭曲，否則有可能會因電源線損壞而導致火災或者觸電事故。

警告：移動本產品時，請務必從插座上拔出電源插頭，並在確認和外部的連接線全部拔下以後再進行移動。否則有可能會導致電源受損而導致發生火災或者觸電等事故。請注意不要被電源線絆倒而導致受傷。

警告：本產品長時間不用時，請務必從電源插座上把電源線拔掉以確保安全。

第二章. 設置和安裝

· 色帶的安裝方法

1. 將色帶門抬起. 列印頭在列印過程中需加熱方能提供列印之功能

請勿觸碰列印頭!

1. 打開紙匣門. 注意: 先將門往下推再打開。

拿相紙時請注意，請拿相紙邊緣撕邊線處，切勿碰到相紙列印面以避免汙染相紙。

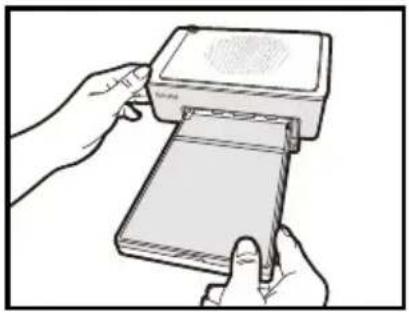

1. 打開紙匣將相紙放入紙匣內，建議一次放紙最多15張以避免卡紙。

注意相紙擺放方向! 相紙光滑面朝上 · HiTi logo 朝下。

第三章. 使用操作

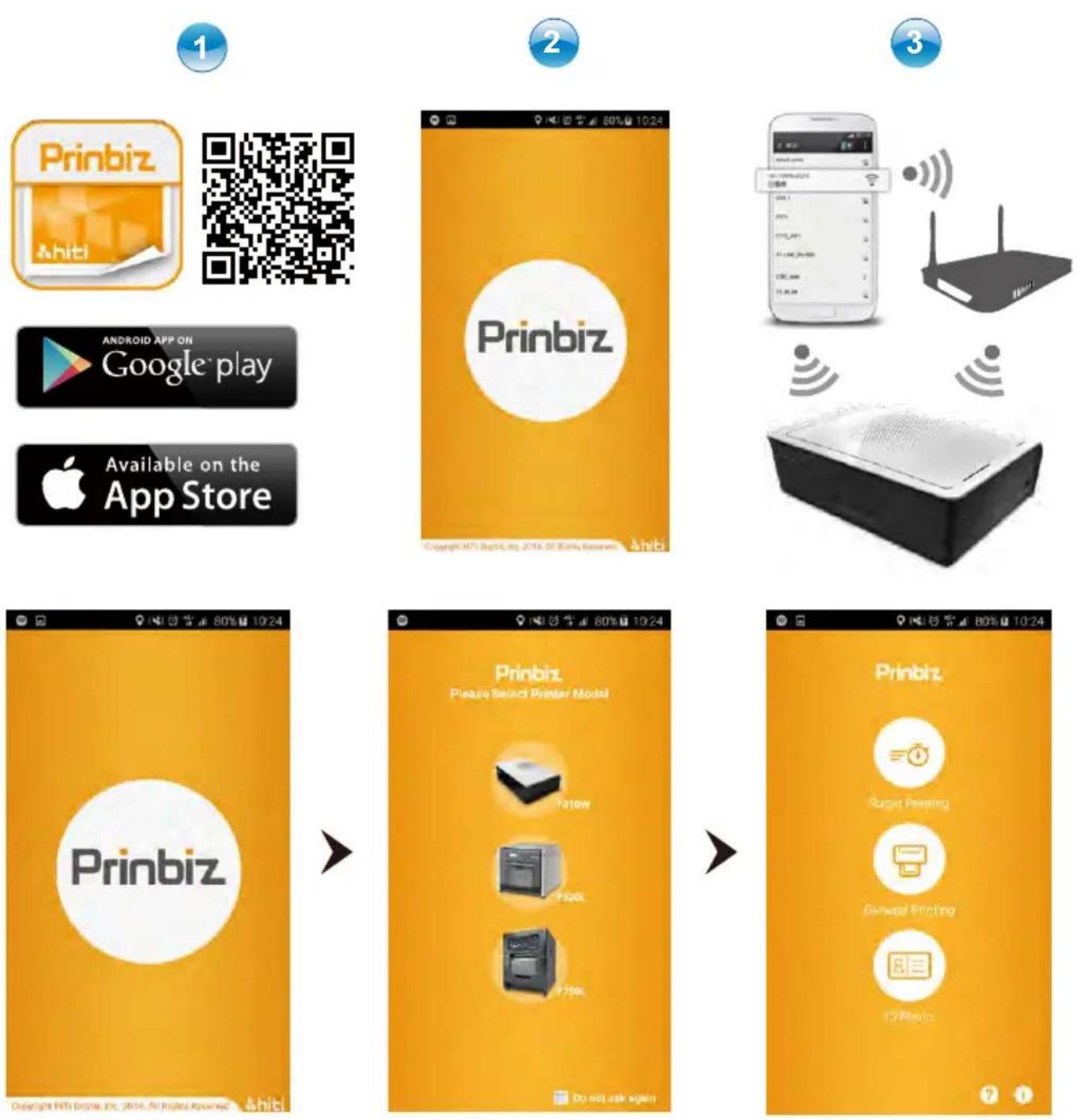

· 無線列印

1: 從 App Store 或 Google Play 下載免費的 "Prinbiz" APP 到手持式裝置.
2: 利用手持式裝置連結 P310W (請尋找SSID: HiTi P310W)
3: 連結後即可編輯照片及列印

第三章. 使用操作

- PC列印

1: 使用自己的USB cable (Micro B - USB A) 連結 PC 與 P310W
2: 下載 P310W 驅動程式, 如以下
3. 從 CD 下載免費軟體 IDQuickDesiree, 你可以自行編輯或製作想要的證件照尺寸及格式

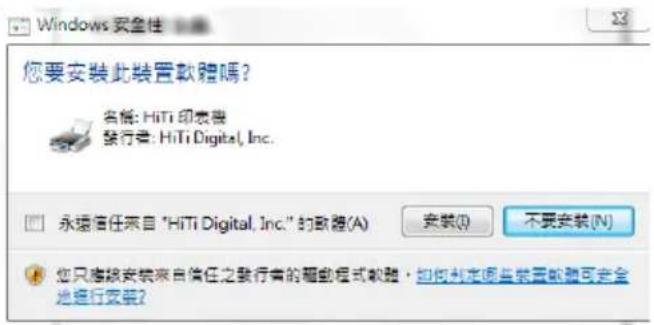

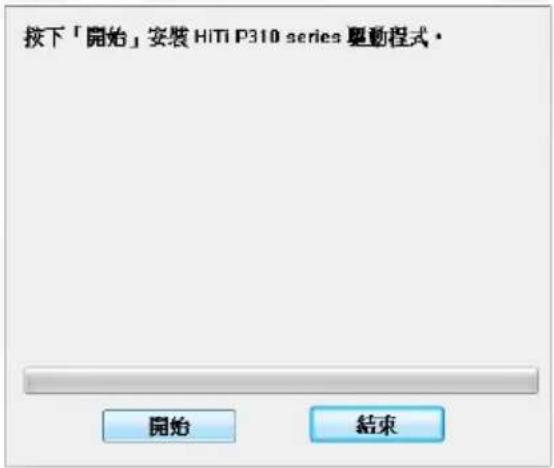

安装印表機動程式.

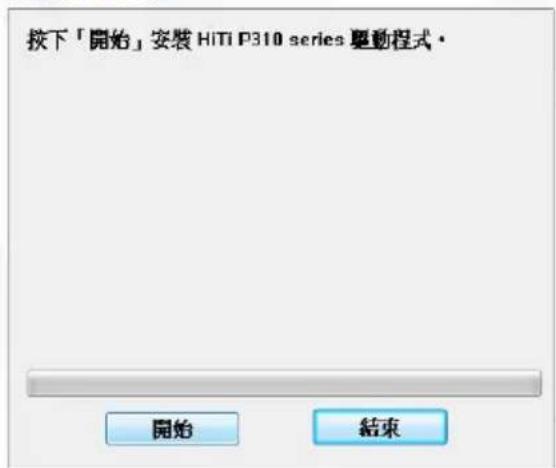

1. 安装并下载P310W驱动程序

1. 檢查系統

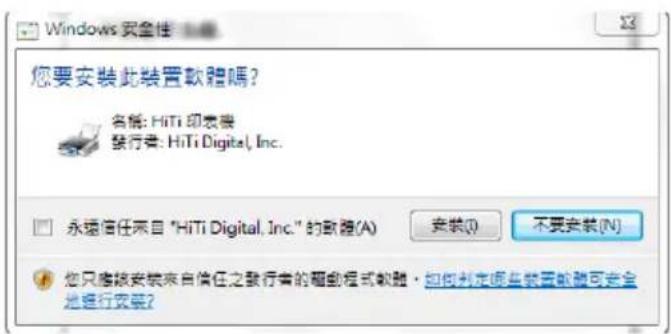

1. 選擇安裝 4. 選擇連結方式

1. 安装程式完畢

第四章. 燈號資訊

紅	錯誤閃燈(當發生錯誤,錯誤訊息將會顯示在Prinbiz APP上)	閃1次:沒關色帶門閃3次:色帶用完閃4次:沒紙閃5次:卡紙或卡色帶閃13次:無法更新FW
綠	等待,準備中	按電源開關開啟電源
		長按3秒電源將關閉
	快閃0.1秒	傳輸列印資料中或更新FW
	慢閃0.5秒	列印中
藍	回復原無線模式-長按6秒電源開關直到閃藍燈.-再按開關一次,當顯示綠燈即回復原無線模式.

第五章. 有關售後服務

有關本產品的諮詢、保修等事宜，請向您所購買的銷售店諮詢。

· 規格說明

解析度	300*300 dpi
列印速度	47 秒
列印尺寸	4*6'
色帶匣容量	60 張/捲
紙匣容量	最多30 張
APP 支援檔案	JPEG, PNG, BMP
電源	19V 65W DC 變壓器
I/O 孔 Micro-B.
資料傳輸	無線, SD card, PC
PC支援OS	Win XP, VISTA, Win 7, Win 8, MAC OS*10.6 above
App支援 OS	iOS5.1.1, Android 4.0.3
尺寸 186 x 138 x 64.5 mm < 1kg

HiTi P310W
