РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ P310W HITI

Руководство пользователя

Глава 1. Важные инструкции по технике безопасности

Условия эксплуатации 1-1

Инструкции по обращению с принтером 1-2

Инструкции по обращению с расходными материалами и печатной продукцией 1-3

Глава 2. Установка и настройка

Содержание 2-1

Наименование и функции деталей 2-2

Подключение сетевого шнура 2-2

Загрузка ленты 2-3

Загрузка бумаги 2-3

Глава 3. Подключение к принтеру

бесплатное приложение (Prinbiz) 3-1

Беспроводное подключение 3-1

Подключение к ПК 3-1

Глава 4. Светодиодная индикация

Светодиодная индикация 4-1

Глава 5. Послепродажное обслуживание

Технические характеристики 5-1

Глава 1. Важные инструкции по технике безопасности

В данном руководстве представлены подробные инструкции для безопасной эксплуатации принтера. Перед началом работы с принтером внимательно ознакомьтесь с данным руководством и соблюдайте все инструкции.

В данном руководстве содержатся особо важные примечания. Для обеспечения безопасной работы предупреждения о безопасности имеют следующее обозначение:

Неправильное обращение может привести к серьезным травмам и/или телесным повреждениям пользователей.

Разъяснение причин неполадок и условий окружающей среды.

Спрогнозировать все возможные опасности, возникающие при настройке и эксплуатации принтера, весьма сложно. Поэтому перечень ситуаций, приведенный в данном Руководстве по эксплуатации и других документах к принтеру, далеко не полный. В случае выполнения операций или технического обслуживания, не описанных в данном руководстве, пользователь сам должен принять адекватные меры безопасности.
◆ Операции и уведомления о техническом обслуживании приводятся в данном руководстве и других документах с целью надлежащей эксплуатации принтера. В случае использования принтера для других целей пользователь сам должен принять адекватные меры безопасности.
Не выполняйте операции, которые запрещены в данном руководстве и других документах.
◆ Печать информации в случае отказа принтера не гарантируется.

• Условия эксплуатации

В целях безопасной эксплуатации принтера обратите внимание на следующее:

Не разрешайте детям трогать принтер и кабели. Невыполнение данного требования может привести к несчастному случаю или поражению электрическим током.

Не устанавливайте принтер в местах с высокой влажностью или большим содержанием пыли. Это может привести к возгоранию, поражению электрическим током или неполадкам принтера. Не используйте принтер в местах с высокой влажностью или большим содержанием пыли и песка, например, у ванны, горячего источника или на улице.

Не устанавливайте принтер на неустойчивой и/или наклонной поверхности. Принтер может упасть или перевернуться, что может привести к тяжким телесным

Не ставьте принтер в местах с пониженной температурой, например, на лыжных площадках, катках и под открытым небом, под воздействием прямых солнечных лучей.

Не ставьте на принтер вазы, цветочные горшки, чашки и любые другие предметы с жидкостью или металлические предметы. Пролитая жидкость или металлические предметы при попадании внутрь принтера могут привести к возгоранию и поражению электрическим током. При попадании в корпус принтера воды или металлических предметов незамедлительно отключите питание.

Не закрывайте вентиляционные отверстия принтера. Если закрыть вентиляционные отверстия, нагревание внутренних компонентов приведет к возгоранию.

Глава 1. Важные инструкции по технике безопасности

- Инструкции по обращению с принтером

В обращении с принтером соблюдайте следующие правила.

Извлеките принтер из коробки и поставьте на ровный устойчивый стол.

Перемещая принтер, держитесь за нижний его край.

В случае падения принтера в процессе транспортировки обратитесь к торговым представителям HiTi или в сервисный центр для его осмотра. Эксплуатация принтера с возможными повреждениями без предварительного осмотра может привести к возгоранию или поражению электрическим током.

Не разбирайте и не переделывайте принтер. Некоторые компоненты принтера находятся под высоким напряжением и подвержены сильному нагреву. Игнорирование данного предупреждения может привести к поражению электрическим током, возгоранию или ожогам.

Перед выполнением транспортировки отключите питание и отсоедините сетевой шнур от принтера.

Проявляйте осторожность, перенося принтер в помещении со скользким полом.

Хорошо закрепите кабель питания перед началом эксплуатации.

Во время работы термопечатающая головка сильно нагревается, и это является нормальным условием работы. Ни в коем случае не прикасайтесь к термопечатающей головке. Прикосновение к термопечатающей головке приводит к травме пользователя или повреждению принтера.

Прикосновение к поверхности термопечатающей головки может привести к ее повреждению. Попадание твердых предметов внутрь принтера может привести к поломке его механизма. В том случае, если внутри принтера находится посторонний предмет, не используйте принтер.

Обслуживание принтера следует производить только в том объеме, который указан в данном документе. При возникновении неустранимых неполадок обращайтесь к торговому представителю HiTi или в сервисный центр.

Глава 1. Важные инструкции по технике безопасности

- Инструкции по обращению с расходными материалами и печатной продукцией

В обращении с красящей лентой и печатной продукцией соблюдайте следующие правила.

Обращение с бумагой

Используйте только бумагу, указанную компанией HiTi.
Храните бумагу в расправленном виде.
• Храните бумагу в сухом темном месте, защищенном от прямых солнечных лучей. (Температура не выше 30°C, влажность: не более 60%).
- Не прикасайтесь к бумаге перед печатью, чтобы на ее поверхности не оставались отпечатки пальцев.

Обращение с красящей лентой

• Используйте только красящую ленту, указанную компанией HiTi.
• Храните красящую ленту в прохладном месте, защищенном от прямых солнечных лучей. (Температура не выше 30°C, влажность: не более 60%).

Обращение с печатной продукцией

• Храните красящую ленту в прохладном месте, защищенном от прямых солнечных лучей.
• Храните печатную продукцию вдали от органических растворителей и жидкостей, которые могут изменить или испортить цвета.

Утилизируйте красящую ленту вместе с опасными промышленными отходами.

Обращайтесь с бумагой осторожно, чтобы избежать травм и порезов.

Глава 2. Установка и настройка

• Содержание

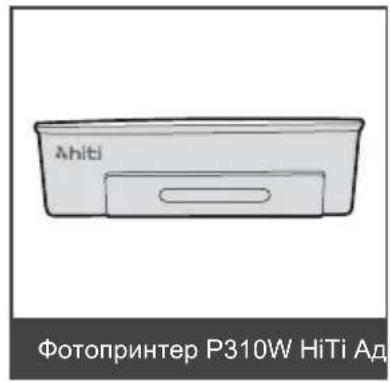

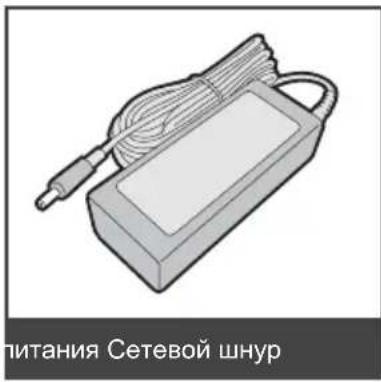

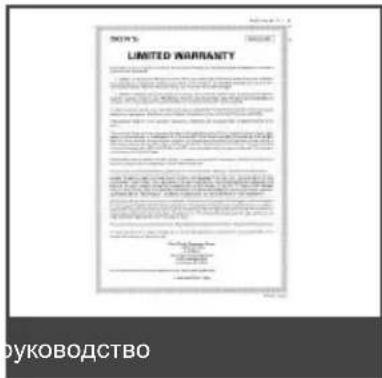

Извлеките принтер и принадлежности из коробки и проверьте комплектность.

Глава 2. Установка и настройка

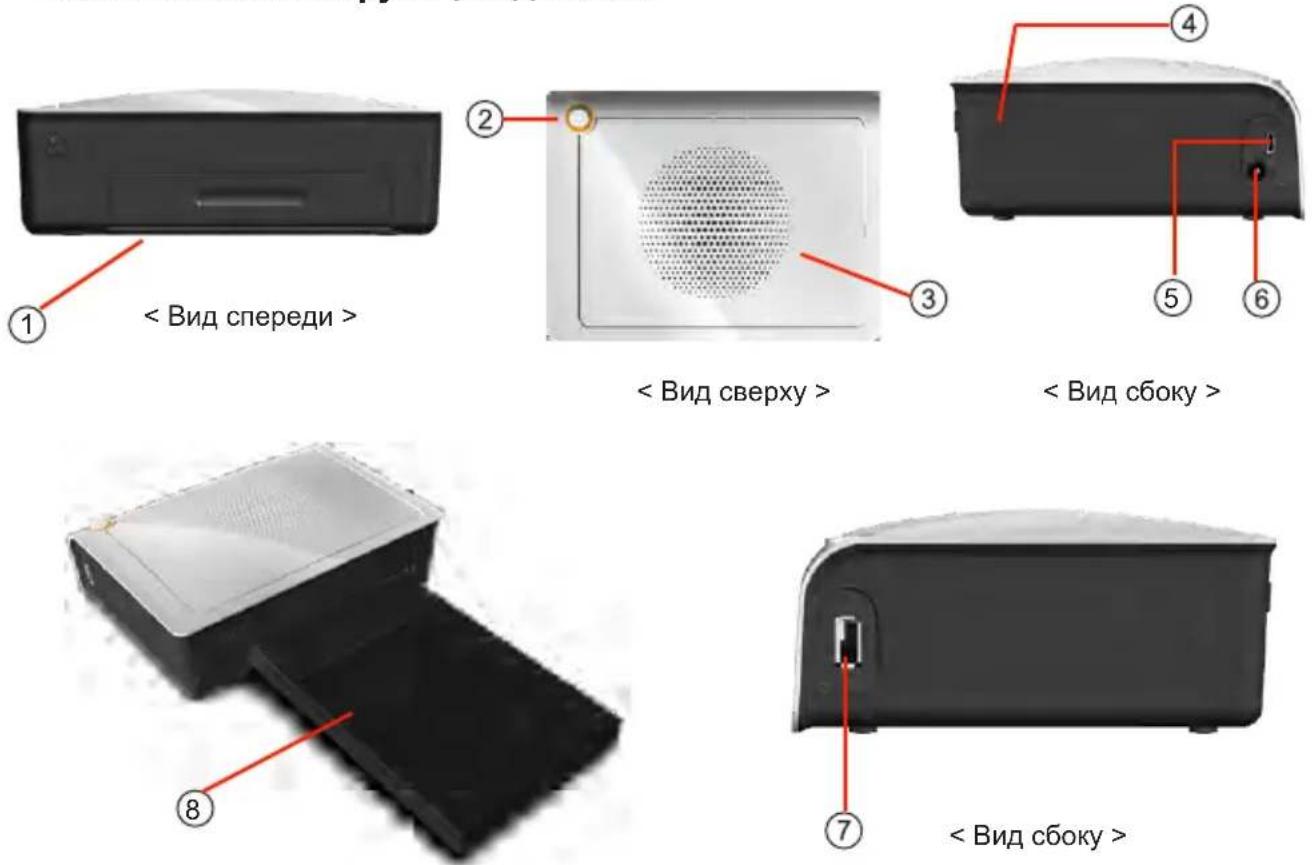

• Наименование и функции деталей


No Имя		Функция
1	Дверца кассеты с бумагой	Нажмите на дверцу и откройте ее. Вставьте кассету с бумагой.
2	Кнопка выключения питания	Кнопка для включения и выключения питания принтера.
3	Тепловая вентиляция	Во избежание перегрева принтера не закрывайте это отверстие.
4	Выключатель дверцы ленты	Дверца открывается для замены ленты и выполнения технического обслуживания.
5	Порт USB	Для связи с ПК.
6	Разъем питания	Используется для подключения сетевого шнура.

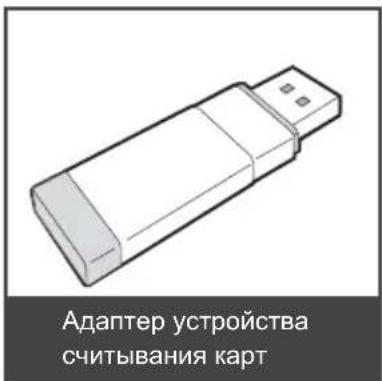

7	Гнездо USB	Используется для подключения адаптера устройства считывания карт.
8	Кассета с бумагой Ввод	вывод бумаги.

Глава 2. Установка и настройка

- Подключение сетевого шнура

Подключая сетевой шнур, следуйте приведенным ниже инструкциям по технике безопасности.

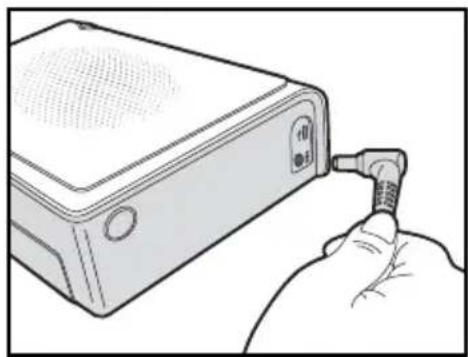

Подключите сетевой шнур принтера к разъему питания, а затем включите вилку в электрическую розетку.

Перед тем, как присоединять сетевой шнур, отключите питание принтера кнопкой.

Неправильное подключение сетевого шнура может привести к возгоранию или повреждению принтера.

Не беритесь за вилку сетевого шнура мокрыми руками. Невыполнение данного требования может привести к утечке тока.

Запрещается использовать поврежденный или модифицированный сетевой шнур. Неправильное обращение с сетевым шнуром, например, сдавливание тяжелыми предметами, сильное натяжение и скручивание, может привести к возгоранию и поражению электрическим током.

Передвигая принтер, выключите его питание и отсоедините сетевой шнур, чтобы отключить принтер от других устройств. В противном случае возможно повреждение сетевого шнура, которое приведет к возгоранию и поражению электрическим током. Кроме того, пользователь может упасть, споткнувшись о шнур.

В целях безопасности отсоединяйте от принтера сетевой шнур, если принтер не будет использоваться длительное время.

Глава 2. Установка и настройка

• Загрузка ленты

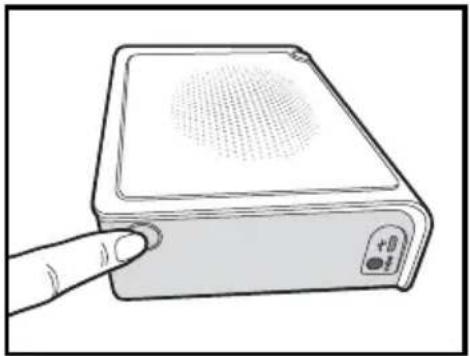

1. Нажмите на выключатель и откройте дверцу отсека ленты

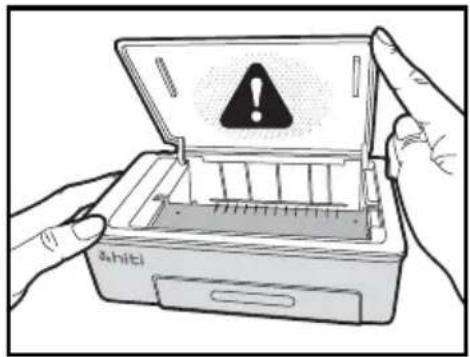

1. Приподнимите дверцу отсека ленты. Для качественного выполнения функций устройства печатная головка должна нагреться.

НЕ ПРИКАСАЙТЕСЬ К ПЕЧАТАЮЩЕЙ ГОЛОВКЕ В ПРОЦЕССЕ ПЕЧАТИ ИЛИ СРАЗУ ПОСЛЕ ЕЕ ЗАВЕРШЕНИЯ!

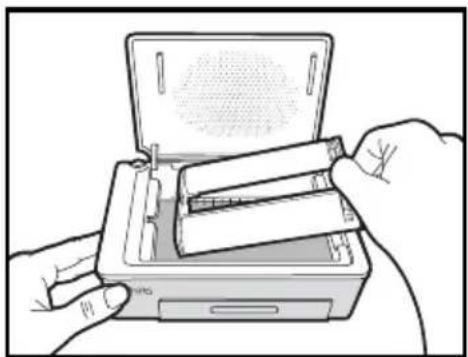

1. Вставьте картридж с лентой

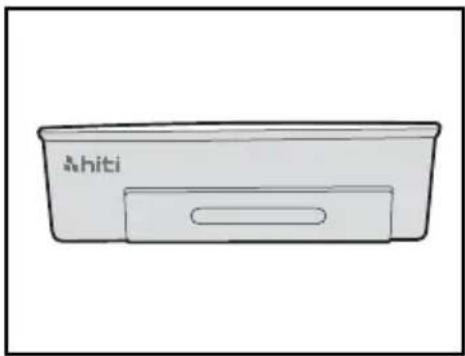

1. Закройте дверцу отсека ленты

Глава 2. Установка и настройка

• Загрузка бумаги

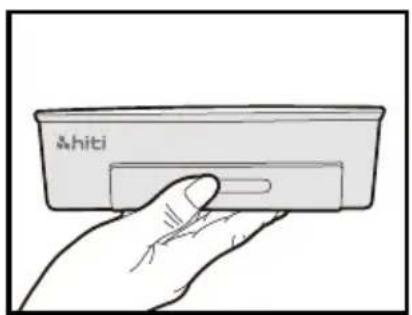

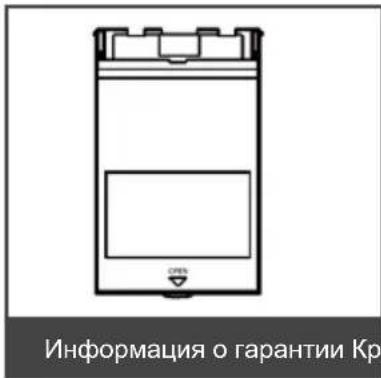

1. Откройте дверцу отсека кассеты с бумагой. Нажмите на дверцу и откройте ее.

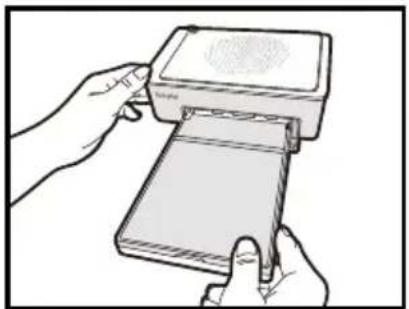

1. Установите кассету с бумагой в отсек.

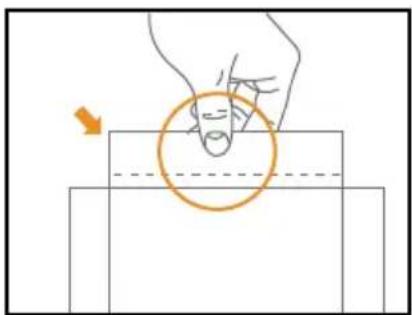

1. Осторожно извлеките бумагу

ИЗВЛЕКАЯ ФОТОБУМАГУ ИЗ УПАКОВКИ, ДЕРЖИТЕСЬ ЗА ПЕРФОРИРОВАННЫЙ КРАЙ И НЕ ПРИКАСАЙТЕСЬ К ЕЕ ПОВЕРХНОСТИ

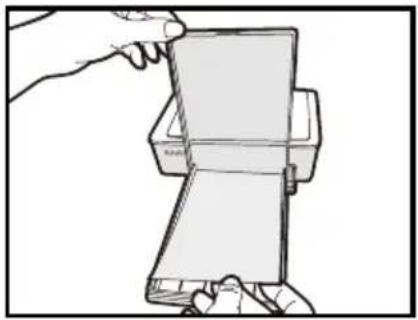

1. Откройте кассету и вставьте в нее бумагу. Мы предлагаем вам сделать заказ на количество менее 15 упаковок бумаги, чтобы избежать ошибок

СЛЕДИТЕ ЗА ОРИЕНТАЦИЕЙ БУМАГИ (ГЛЯНЦЕВАЯ СТОРОНА ДОЛЖНА БЫТЬ ВВЕРХУ, А ЛОГОТИП НІТІ ВНИЗУ).

Глава 3. Подключение к принтеру

- Безпроводное подключение

Шаг 1 : Скачайте и установите бесплатное приложение "Prinbiz" в портативное устройство. Приложение находится в Apple Store или Google Play.
Шаг 2 : Подключите портативное устройство к P310W (SSID: HiTi P310W)
Шаг 3 : После подключения приложение Prinbiz можно использовать для редактирования и печати фотографий

1

Глава 3. Подключение к принтеру

• Подключение к ПК

Шаг 1 : Подключите ПК к Р310W собственным кабелем USB
Шаг 2 : Выполните следующие действия, чтобы установить драйвер принтера
Шаг 3 : Загрузите IDQuickDesiree с компакт-диска, чтобы выполнять редактирование и создавать ID в собственном формате

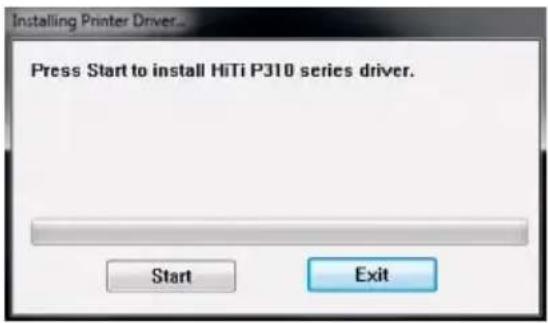

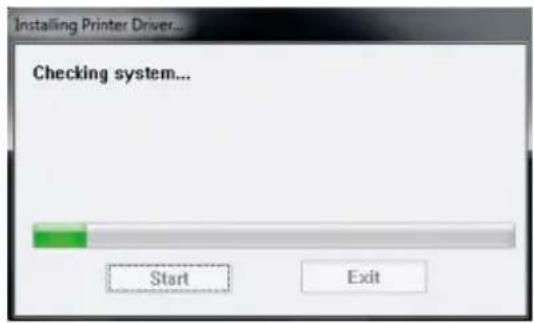

1. Установите компакт-диск с драйверами для запуска установки и нажмите на кнопку Пуск.

1. Включите питание принтера

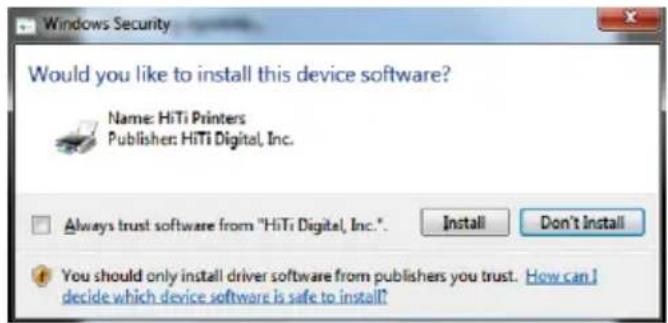

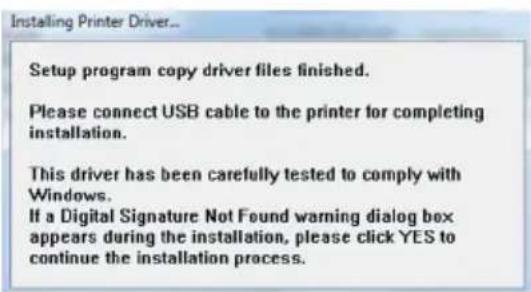

1. ПК выполняет установку драйвера к принтеру.

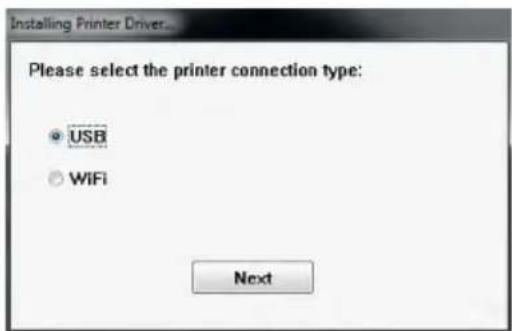

1. Выберите тип подключения к ПК: USB или WiFi

1. Установка завершается после выбора WiFi или подключения к принтеру своего USB кабеля

Глава 4. Светодиодная индикация

Красный	ОшибкаМигает (В случае возникновения ошибки на мобильных устройствах отображается сообщение об ошибке)	Мигает однократно: не закрыта дверца отсека ленты или не установлена лентаМигает 3 раза: Лента пустаМигает 4 раза: Закончилась бумагаМигает 5 раз: Бумага/лента замяласьМигает 13 раз: невозможно обновить микропрограмму
Зеленый	Режим ожидания/Готовность	Нажмите на кнопку, чтобы включить питание
		Ачтобы отключить питание, нажмите на кнопку питания и удерживайте ее в течение 3 секунд.
	Быстро мигает 0,1 с	Передача информации о печати/ Обновление микропрограммы
	Медленно мигает 0,5 с	Печать
Синий	Режим беспроводного сброса- Нажмите на кнопку питания и удерживайте ее в течение 6 секунд, пока не начнет мигать синий индикатор.- Нажмите на кнопку еще раз. Изменение цвета на зеленый означает, что выполнен сброс.

Глава 5. Послепродажное обслуживание

Подробную информацию о послепродажном обслуживании можно получить у торговых представителей HiTi или в сервисном центре.

• Технические характеристики*

Разрешение	300*300 dpi
Скорость печати	47 с
Размер оттиска	4*6'
Емкость кассеты с лентой	60 оттисков/кассета
Емкость кассеты с бумагой	До 30 листов
Приложение поддерживаетформаты файлов	JPEG, PNG, BMP
Питание	Адаптер 19 В 65 Ватт постоянного тока
Порт ввода/вывода Micro-B.
Передача данных	WiFi, SD карта, ПК
Поддержка OC компьютером	iOS, Android, Win XP, VISTA, Win 7, Win 8, MAC OS*10.6 и последующих версий
Поддержка OC приложениями	iOS5.1.1, Android 4.0.3
Размеры 186 x 138 x 64,5 мм Менее 1 кг

* Технические характеристики могут изменяться без уведомления
