MANUAL DE USUARIO P310W HITI

Para utilizar la impresora de forma segura, preste atención a los siguientes puntos: Es sumamente difícil pronosticar todos los peligros existentes durante la configuración y utilización de la impresora. Por lo tanto, las advertencias de este manual de funcionamiento y de los otros documentos de la impresora no pueden abarcar todas las situaciones. En caso de realizar una operación o mantenimiento no descrito en este manual, el usuario será el responsable de tomar todas las precauciones en torno a la seguridad. La operación y la notificación de mantenimiento descritas en este manual y en otros documentos están concebidas para la utilización correcta de la impresora. En caso de utilizar la impresora para otra finalidad, el usuario será el responsable de tomar todas las precauciones en torno a la seguridad. No realice una operación prohibida en este manual y en otros documentos. No se puede garantizar el contenido que no se puede imprimir debido a una falla al utilizar esta impresora. Explicación sobre la causa del problema y la condición ambiental. La manipulación incorrecta puede causar heridas graves y/o lesiones físicas a los usuarios. No permita que los niños toquen la impresora o los cables. Esto podría causar accidentes o descargas eléctricas. Entornos de uso Este manual proporciona instrucciones detalladas para el uso seguro de la impresora. Lea detenidamente este manual antes de utilizar la impresora para garantizar que está realizando un uso seguro. En este manual, existen notas que requieren atención especial. Para un funcionamiento seguro, los avisos de seguridad se separan de la siguiente manera: No coloque la impresora en una ubicación húmeda o polvorienta. Esto podría causar incendios, descargas eléctricas o problemas con la impresora. No coloque la impresora en lugares expuestos a polvo, arena o humedad elevada, como baños, aguas termales o en la calle. No coloque la impresora en una ubicación desnivelada o inclinada. La impresora podría caerse o tumbarse y causar lesiones graves. No coloque la impresora a bajas temperaturas, como en un campo de ski, pista de patinaje o al aire libre con luz solar directa. No coloque jarrones, macetas, tazas o cualquier otro objeto que contenga agua o metales sobre la impresora. El derrame de agua o la caída de objetos metálicos dentro de la impresora podrían causar incendios y descargas eléctricas. En caso de un derrame de agua o caída de objetos metálicos dentro de la impresora, apague de inmediato la alimentación de la impresora. No bloquee las aberturas de la impresora. En caso de que la abertura esté bloqueada, el calor permanecerá dentro de la impresora y podría provocarse un incendio.Español HiTi P310W Manual del usuario Capítulo 1. Información de seguridad importante

Al manipular la impresora, preste atención a los siguientes puntos: Levante la impresora desde su caja y colóquela sobre una mesa o escritorio firme y estable. Asegure el cable de alimentación de forma firme durante la utilización de la impresora. Instrucciones de manipulación Al mover la impresora, sujete el borde inferior de la misma. En caso de que se produzca una caída de la impresora durante el transporte, comuníquese con los distribuidores o centro de servicio técnico de HiTi para solicitar la inspección de la impresora. La utilización de la impresora con posibles daños sin realizar una inspección correcta podría causar incendios o descargas eléctricas. No desarme o remodele la impresora. Algunas secciones de la impresora contienen una tensión elevada o aumentan su temperatura. Ignorar esta advertencia podría causar descargas eléctricas, incendios o quemaduras. Asegúrese de que la alimentación esté apagada y que el cable de alimentación se haya extraído de la impresora antes de realizar su transporte. Tenga cuidado al transportar la impresora sobre pisos resbaladizos. El cabezal térmico alcanza una temperatura elevada durante el funcionamiento, pero esta situación es normal. Bajo ninguna circunstancia, toque el cabezal térmico. Tocar el cabezal térmico puede causar lesiones o daños a la impresora. Tocar directamente la superficie del cabezal térmico puede causar daños al cabezal térmico. El ingreso de objetos duros en la impresora también puede causar daños en el mecanismo de la impresora. En estos casos, no utilice la impresora mientras exista algún obstáculo dentro de la impresora. No intente realizar un mantenimiento de la impresora más allá de las instrucciones especificadas en este documento. En caso de un problema irrecuperable, comuníquese con los distribuidores o centro de servicio técnico de HiTi.Español HiTi P310W Manual del usuario Capítulo 1. Información de seguridad importante

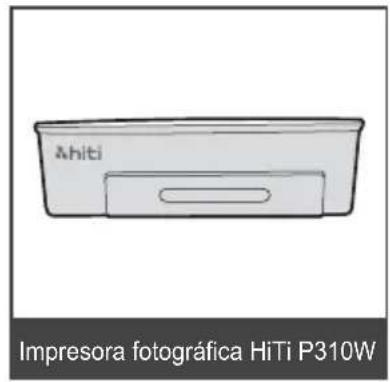

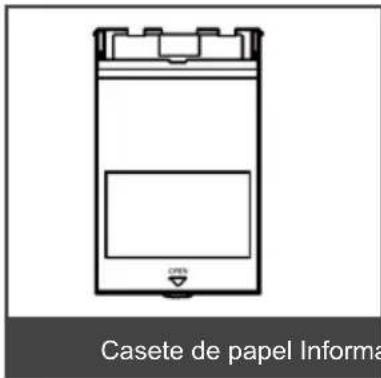

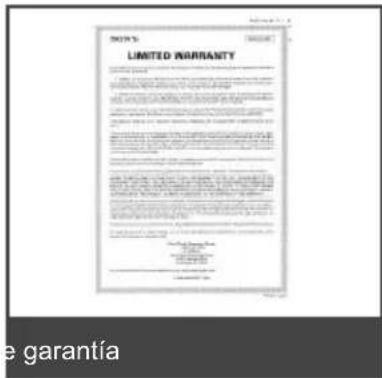

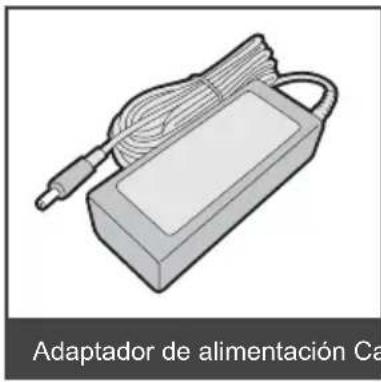

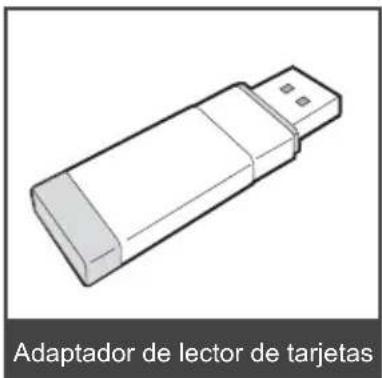

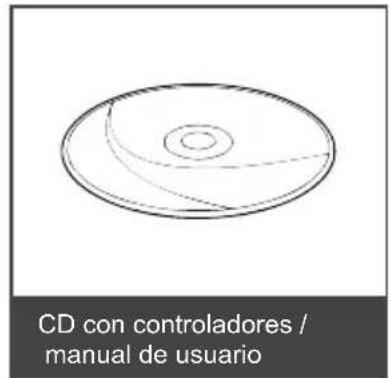

Capítulo 2. Instalación y configuración Extraiga la impresora y los accesorios de la bolsa de accesorios e inspeccione el contenido. Tabla de contenido Impresora fotográfica HiTi P310WAdaptador de alimentación Cable de alimentaciónGuía rápidaCD con controladores / manual de usuarioCasete de papel Información de garantíaAdaptador de lector de tarjetasEspañol HiTi P310W Manual del usuario Capítulo 2. Instalación y configuración 2-2 Núm Nombre Tapa del casete de papel < Vista frontal > Interruptor de encendido/apagado Ventilación de calor Interruptor de la tapa de la cinta Puerto USB Presione hacia abajo la tapa y luego ábrala. Coloque aquí el casete de papel. Este interruptor permite encender/apagar la alimentación de la impresora. No bloquee esta ventilación para evitar un sobrecalentamiento de la impresora. Abra la cubierta al reemplazar la cinta o al realizar el mantenimiento. Función

Para la conexión con la PC.

Conector de alimentación Ranura USB Permite conectar el cable de alimentación. Permite conectar el adaptador del lector de tarjetas.

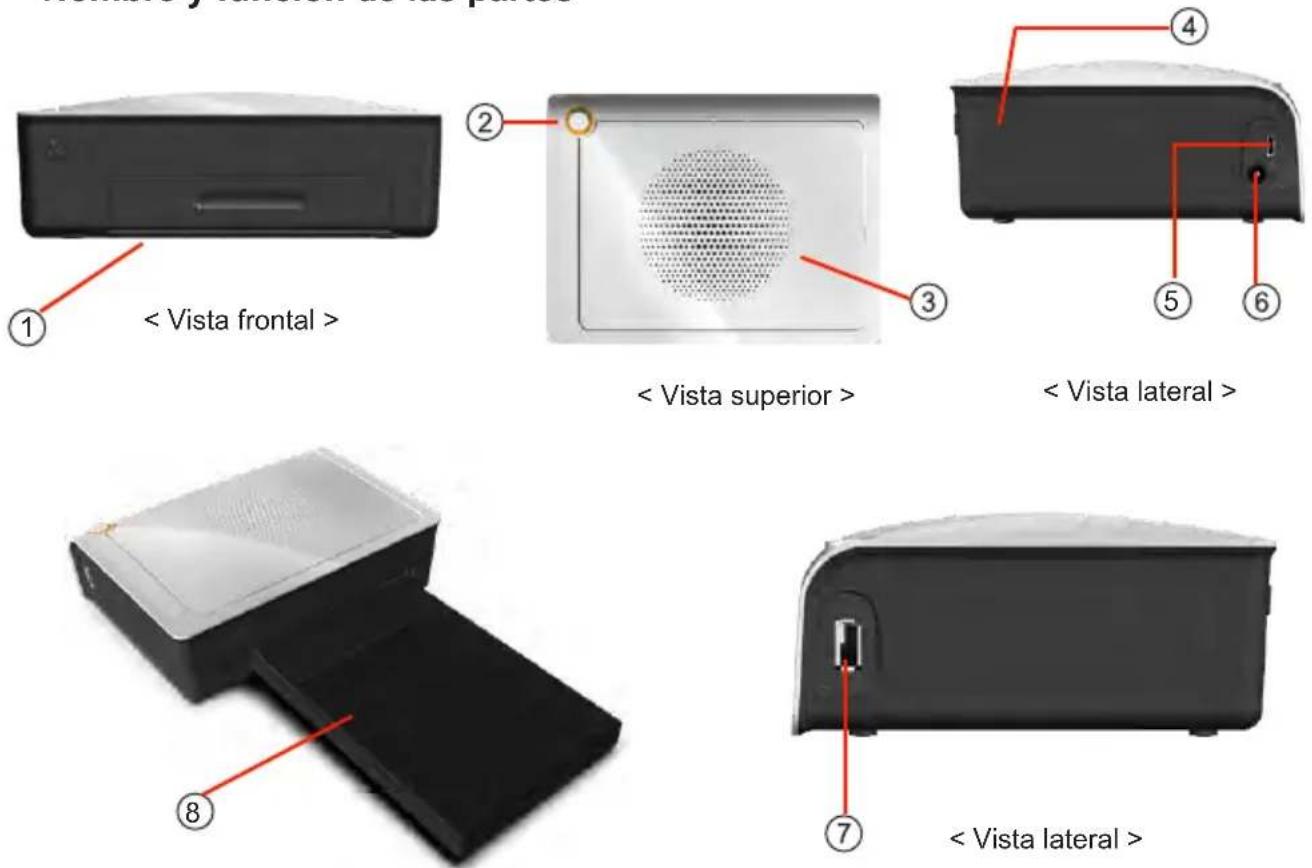

Nombre y función de las partes

Casete de papel Entrada/salida del papel. 8Español HiTi P310W Manual del usuario Capítulo 2. Instalación y configuración

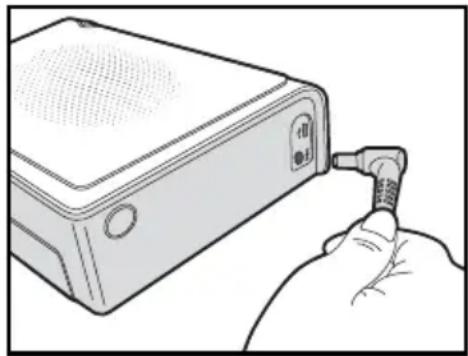

Conecte el cable de alimentación de acuerdo con las instrucciones de seguridad que se detallan a continuación. Conecte el cable de alimentación de la impresora al conector de alimentación y luego enchúfelo al tomacorriente. Conexión del cable de alimentación Antes de conectar el cable de alimentación, asegúrese de que la impresora esté apagada. La inserción incorrecta del cable de alimentación puede causar incendios o daños a la impresora. No inserte o extraiga el cable de alimentación con las manos húmedas. Esto podría causar una fuga eléctrica. No provoque daños o realice alguna modificación al cable de alimentación. Un abuso del cable de alimentación, como colocar objetos pesados sobre este, tirarlo con fuerza o girarlo, podría causar incendios y descargas eléctricas. Al mover la impresora, asegúrese de apagar la alimentación de la impresora y extraer el cable de alimentación para que no exista ninguna conexión con otros dispositivos. De lo contrario, el cable de alimentación podría sufrir daños y provocarse incendios y descargas eléctricas. Además, es posible que existan caídas causadas por el cable. Por razones de seguridad, extraiga el cable de alimentación de la impresora si la impresora no se utilizará durante un período extenso.Español HiTi P310W Manual del usuario Capítulo 2. Instalación y configuración 2-3 Carga de la cinta

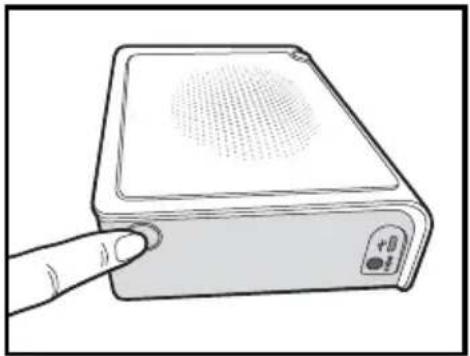

1. Abra la tapa de la cinta presionando el interruptor de la

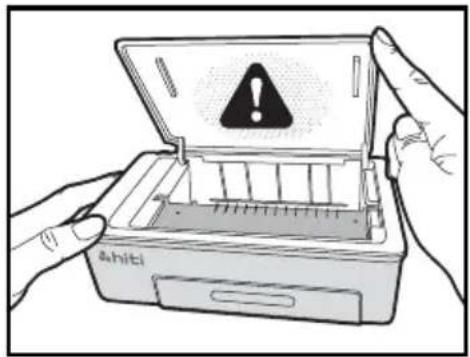

2. Levante la tapa de la cinta. El cabezal de impresión

debe calentarse para realizar correctamente las funciones previstas del producto. ¡NO TOQUE EL CABEZAL DE IMPRESIÓN

DURANTE O INMEDIATAMENTE ANTES O

DESPUÉS DEL PROCESO DE IMPRESIÓN!

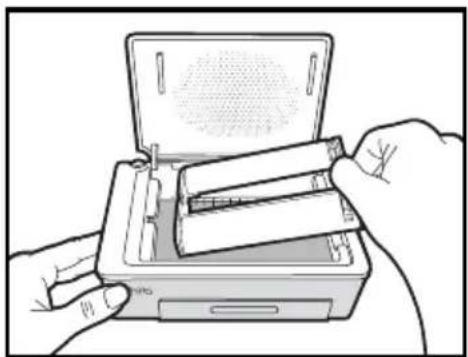

3. Inserte el cartucho de cinta.

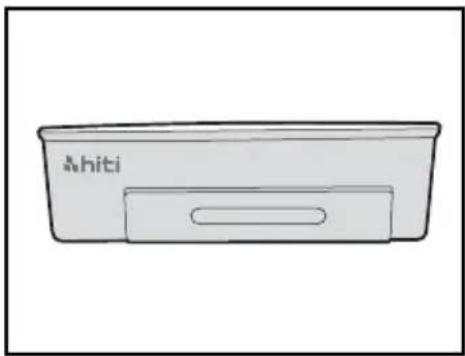

4. Cierre la tapa de la cinta.Español

HiTi P310W Manual del usuario Capítulo 2. Instalación y configuración 2-3 Carga de papel

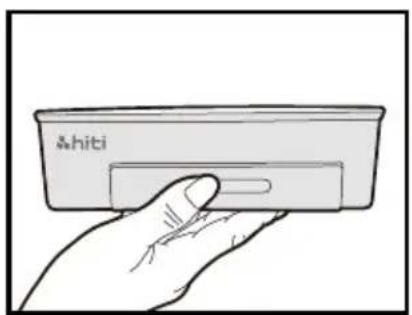

1. Abra la tapa del casete de papel. En primer lugar, presione hacia abajo la tapa y luego ábrala.

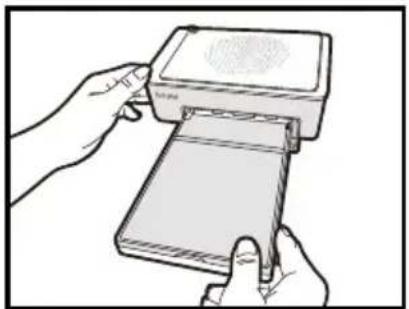

2. Coloque aquí el casete de papel.

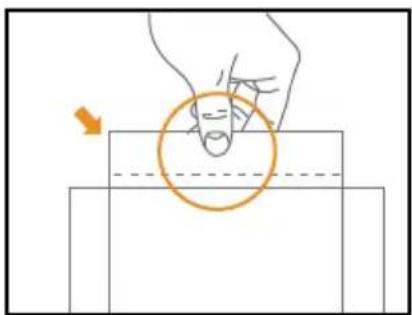

3. Extraiga cuidadosamente el papel.

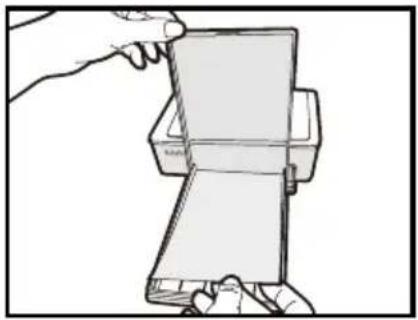

4. Abra el casete de papel e inserte el papel en el casete de

papel. Sugerimos colocar menos de 15 hojas de papel a la vez para evitar errores. ASEGÚRESE DE COLOCAR EL PAPEL CON LA

SUPERFICIE CORRECTA (LA SUPERFICIE BRILLO-

SA HACIA ARRIBA Y EL LOGOTIPO DE HITI HACIA ABAJO).3-1 Español HiTi P310W Manual del usuario Capítulo 3. Conexión con la impresora Conexión inalámbrica Paso 1: descargue e instale la aplicación gratuita “Prinbiz” en el dispositivo portátil. Puede descargarla desde Apple Store o Google Play.Paso 2: conecte el dispositivo portátil a la impresora P310W (SSID: HiTi P310W).Paso 3: una vez que se realice la conexión, puede comenzar a utilizar la aplicación Prinbiz para editar e imprimir fotografías.

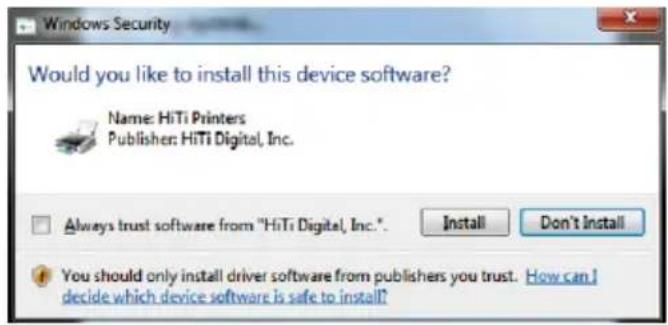

2 33-1 Español HiTi P310W Manual del usuario Capítulo 3. Conexión con la impresora Conexión con la PC Paso 1: conecte la PC a la impresora P310W con el cable USB. Paso 2: instale el controlador de la impresora siguiendo los pasos que se detallan a continuación. Paso 3:Descargue IDQuickDesiree desde el CD y puede editar y crear su propio formato de ID

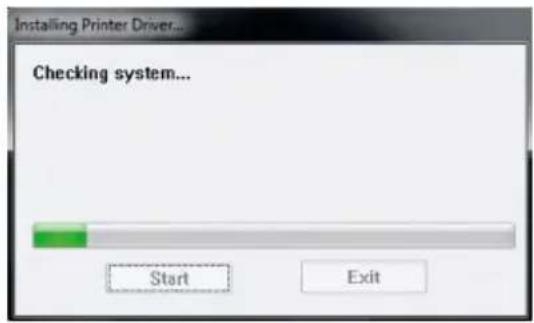

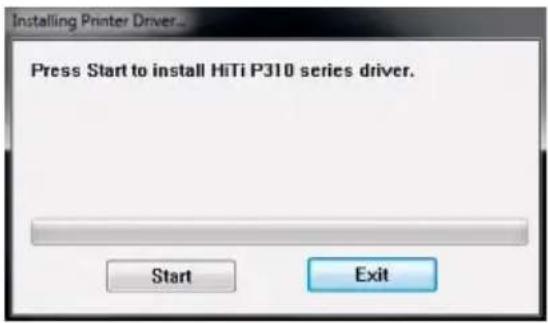

1. Instale el controlador del CD para ejecutar

y presione Start (Iniciar).

2. Encienda la impresora para continuar.

3. La PC instalará el controlador de la impresora.

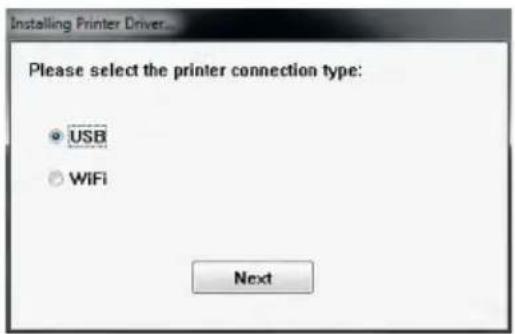

4. Seleccione el tipo de conexión de PC

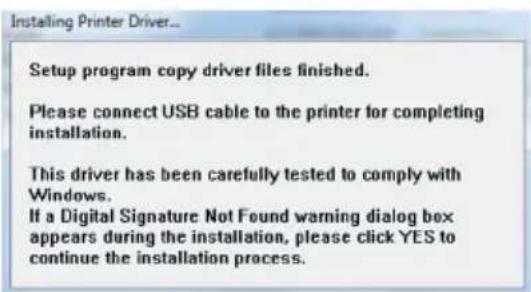

5. La instalación se completa después de seleccionar

WiFi o conectar el cable USB a la impresora4 - 1 Español HiTi P310W Manual del usuario Capítulo 4. Mensaje de los indicadores LED Rojo Error Parpadeo (cuando ocurre un error, el mensaje de error aparecerá en los dispositivos móviles) Parpadeo 1 vez: tapa de la cinta no cerrada o no existe cinta Parpadeo 3 veces: cinta vacía Parpadeo 4 veces: sin papel Parpadeo 5 veces: atasco de papel o atasco de cinta Parpadeo 13 veces: no se puede actualizar el firmware Presione el interruptor de encendido/apagado para encender la impresora.ligar a energia. Verde Espera, lista Parpadeo rápido cada 0, 1 segundos Se puede apagar la impresora presionando el interruptor de encendido/apagado durante 3 segundos. Parpadeo lento cada 0, 5 segundos Transmisión de información de impresión/ actualización del firmware Imprimiendo Azul Modo de restablecimiento de conexión inalámbrica - Presione el interruptor de encendido/apagado durante 6 segundos hasta que el indicador LED parpadee de color azul. - Presione una vez más el interruptor. Una vez que el indicador LED cambie a verde, esto significa que se realizó el restablecimiento.5 - 1 Español HiTi P310W Manual del usuario Capítulo 5. Servicio posventa Comuníquese con los distribuidores o centro de servicio técnico de HiTi para obtener información sobre el servicio posventa.. Especificaciones* ResoluciónVelocidad de impresiónTamaño de impresiónCapacidad del casete de cintaCapacidad del casete de papel300*300 dpi 47 seg 4*6’ 60 impresiones/caseteHasta 30 hojasFormatos de archivo compatibles con la aplicaciónAlimentaciónJPEG, PNG, BMPAdaptador de CC de 19 V y 65 WPuerto de E/S Micro-B. Sistemas operativos compatibles con la aplicacióniOS5.1.1, Android 4.0.3 Dimensiones 186 x 138 x 64,5 mm Menos de 1 kgTransferencia de datosSistemas operativos compatibles con PCWi-Fi, cartão SD, PC iOS, Android, Win XP, VISTA, Win 7, Win 8, MAC OS*10.6 y superior
