用户手册 CG 15150 BL Fein

一般性的禁止符号。禁止执行此步骤。 不可以触摸电动工具的转动部件。 请遵循旁边文字或插图的指示！ 务必阅读附带的文件，例如使用说明书以及一般性的安全提示。 进行这个步骤前，先从电源插座上拔出插头。否则可能因为不小心开动电动工具而造成伤

工作时要戴上工作手套。 始终使用两只手操作电动工具。 进行切割作业时禁止使用 B 型研磨保护罩。 表面非常烫，触摸会产生危险。

参阅 " 操作指示。" 证明此电动工具符合欧洲共同体的规定标准。 确认电动工具符合英国 （英格兰，威尔士，苏格兰）的法规。 此标志证实本产品在美国和加拿大完成认证。 已确认该电动工具符合欧亚关税同盟 （白俄罗斯、俄罗斯、吉尔吉斯斯坦、哈萨克斯坦和亚 美尼亚）的国家技术法规。

在正常的使用状况下，本产品的环保期限为 10 年。253 zh (CM) 本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。 分开收集损坏的电动工具，电子和电动产品，並且以符合环保要求的方式回收可利用的资

表示必须单独分开收集和废弃处置的可回收包装和产品。 本产品为双重绝缘或加强绝缘

~ (a. c.) 交流电 (Ax – Zx) 供内部使用的标签 (**) 可以包含数字或字母

W 输出功率 U V 额定电压 f Hz 频率 M... mm 尺寸，公制螺纹 Ø mm 圆形零件的直径 mm Ø

A-1 =保护罩 A-1 的磨片 / 切割片厚度

B-1 = 保护罩 B-1 的磨片 / 切割片厚度

B-3 =保护罩 B-3 的磨片 / 切割片厚度 mm Ø

mm M=针对固定法兰的螺纹 l=螺纹杆的长度 mm Ø

M = 针对夹紧法兰 / 安装工具的螺纹 T= 最大钢丝长度 mm Ø

=金刚石开孔器最大直径 M = 针对夹紧法兰 / 安装工具的螺纹 kg 重量符合 EPTA-Procedure 01 的规定

pCpeak dB 最高声压水平 K... 不确定性系数254 zh (CM)

阅读所有的安全规章和指示。如未遵循安全 规章和指示，可能遭受电击，产生火灾和 /

妥善保存所有的安全规章和指示以便日后查阅。 详细阅读並彻底了解本使用说明书和附带的 " 一般性安全规章 " （书目码 3 41 30 465 06 0） 后，才可以使用本电动工具。妥善保存上述文件以方便 日后查阅。赠送或贩卖本电动工具时，务必把这些文件

手提式角磨机如果安装了 FEIN 许可的磨片 / 切割片和附 件，便可以在能够遮蔽风雨的工作场所中用于干磨、钢 丝刷作业和切割金属与石材，以及切割瓷砖，而无需使

在受干扰的环境中，可能会降低操作品质，例如机器暂 时丧失功能，暂时降低功能或暂时无法如预期地操作机 器，此时操作人员必须及时采取因应措施以便排除障碍。 本电动工具也可以连接在足够功率的交流电发电机上使 用。该发电机必须苻合 ISO 8528 的标准并且是 G2 装备 等级。但是如果逾越了 10 % 的所谓畸变因素 , 便不算苻 合上述的标准。如有疑问必须询问有关发电机的细节。 同时请注意使用说明书以及当地国家有关交流发电机的

本电动工具不适用于加工轻金属或进行抛光作业。 因为 使用不当而造成的损坏，必须由操作者自行承担。 必须遵守公认的事故预防规定和随附的安全指示。 关于研磨、砂光、刷磨或切割作业的通用安全须

本电动工具可充当研磨机、砂光机、刷磨机、开孔机或 切割机使用。请阅读本角磨机附带的所有安全须知、操 作规程、插图和数据。 如不遵守以下所有操作规程，则 可能导致触电、火灾和 / 或重伤。 本电动工具不适合进行抛光。 未按照规定使用电动工具 可能产生危险并造成伤害。 请勿将本电动工具用于制造商未专门设计和指定的功能。 这种改装可能导致失控和严重的身体伤害。 请勿使用制造商未为本电动工具专门预设和指定的附件。 仅仅因为可以将附件固定到本电动工具上，并不能保证

附件的允许转速必须至少与本电动工具上指定的最高速 度一样大。 转速超过允许转速的附件可能会爆片并四处

附件的外径和厚度必须在电动工具额定能力范围之内。 不正确的附件尺寸不能得到充分防护或控制。 用于固定附件的尺寸必须与本电动工具的紧固件的尺寸 相匹配。 没有精确匹配地安装在本电动工具上的附件无 法均匀地旋转，振动将非常强烈，并可能导致失控。 请勿使用损坏的附件。在每次使用前对附件进行检查， 如磨片是否有碎片和裂纹，磨盘是否有裂纹、磨损或严 重损耗，钢丝刷是否松动或钢丝是否断裂。如果电动工 具或附件掉落，请检查其是否损坏，或使用未损坏的附 件。在检查和装入附件后，请您和附近人员停留在旋转 附件的平面之外，并使电动工具以最高转速持续运行 1 分钟。 在这段测试时间内，受损的附件通常会爆片。 请穿戴个人防护用品。应根据应用情况佩戴面罩、护目 镜或防护眼镜。应酌情戴上防尘口罩、护耳器、防护手 套或穿上用于阻挡小磨料和材料颗粒的专用围裙。 必须 保护好眼睛免受各种应用过程中出现的四散飞溅异物的 伤害。防尘口罩或呼吸防护面罩必须能够过滤在各种作 业中产生的灰尘。长时间暴露在高强度噪音中会导致听

让旁观者与工作区域保持一安全距离。任何进入工作区 域的人必须戴上防护用品。 工件或破损附件的碎片可能 会飞出并引起紧靠着操作区域的旁观者的伤害。切割附 件触及带电导线会使电动工具外露的金属零件带电，并

当在切割附件有可能切割到暗线或自身电线的场所进行 操作时，只能通过绝缘握持面来握住电动工具。 切割附 件碰到一根带电导线可能会使电动工具外露的金属零件 带电并使操作者发生电击危险。 使软线远离旋转的附件。 如果控制不当，软线可能被切 断或缠绕，并使得你的手或手臂可能被卷入旋转附件中。 直到附件完全停止运动才放下电动工具。并且不得使用 任何外力迫使金刚石切割片停转。 旋转的附件可能会抓 住表面并拉动电动工具而让你失去对工具的控制。 当携带电动工具时不要开动它。 意外地触及旋转附件可 能会缠绕你的衣服而使附件伤害身体。 经常清理电动工具的通风口。 电动机风扇会将灰尘吸进 机壳，过多的金属粉末沉积会导致电气危险。 请勿在易燃材料附近使用该电动工具。 火花可能会点燃

不要使用需用冷却液的附件。 用水或其他冷却液可能导

振荡发射值根据 EN 62841 ( 三向矢量和 ) h,AG m/s

进行角磨时的平均振荡值 h,DS m/s

国际性单位系统 SI 中的标准单位和引用单位。 符号 国际通用单位 解说255 zh (CM)

反弹是旋转的磨片、磨盘、钢丝刷或其他附件被卡住或 夹住而产生的突然反作用力。卡住或夹住会导致旋转附 件突然停转。随之促使失控的电动工具在卡止点产生与 附件旋转方向相反的运动。 例如，如果磨片被工件卡住或夹住，那么磨片边缘会陷 入工件，并由此引起磨片爆片或反弹。磨片可能飞向或 飞离操作者，这取决于磨片在卡止点的运动方向。在这 种情况下磨片也可能爆片。 反弹是由于错误使用电动工具和 / 或不正确的作业条件所 导致的。可以通过采取下文介绍的适当预防措施加以避

保持紧握电动工具，使你的身体和手臂处于正确状态以 抵抗反弹力。如有辅助手柄，则要一直使用，以便最大 限度控制住起动时的反弹力或反力矩。 如采取合适的预 防措施，操作者就可以控制反力矩或反弹力。 绝不能将手靠近旋转附件。 附件可能会反弹碰到手。 不要站在发生反弹时电动工具可能移动到的地方。 反弹 将在缠绕点驱使工具逆砂轮运动方向运动。 当在尖角、锐边等处作业时要特别小心。避免附件在工 件上发生弹跳和卡住。 尖角、锐边和弹跳具有卡住旋转 附件的趋势。这会引起失控或反弹。 请勿使用锯木材的角磨机链条盘、分齿距超过 10 mm 的 金刚石分齿干切锯片或带齿锯片。 这种附件会产生频繁

对磨削和砂磨切割操作的专用安全警告 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。 不是为电动工具设计的砂轮不能充分得到防护，是不安

安装弯曲的砂轮时，砂轮的研磨面不可以突出于防护罩 缘之外。 防护罩无法遮蔽因为安装不当而突出于防护罩

防护罩必须牢固地装在电动工具上，并且被调整在最具 安全性的位置， 只能有最小部分的砂轮暴露在操作人前 面。 防护罩能够保护操作者免受到爆裂砂轮碎片割伤， 避免操作者偶然触及砂轮以及 火花点燃衣物等的危险。 砂轮只用作推荐的用途。例如：不要用切割砂轮的侧面 进行磨削。 施加到砂轮侧面的力可能会使其碎裂。 始终为所选砂轮选用未损坏的，有恰当规格和形状的砂 轮法兰盘。 合适的砂轮法兰盘支承砂轮可以减小砂轮破 裂的可能性。切割砂轮的法兰盘可以不同于砂轮法兰盘。 请勿使用来自大规格电动工具上的已磨损的磨片。 用于 大规格电动工具上的砂轮不适于较小规格电动工具的高 转速工况，并可能发生爆片。 在使用切磨两用砂轮片时，务必在作业时使用合适的保 护罩。 如果未使用正确的保护罩，那么可能无法提供所 需的防护，并可能导致重伤。 对砂轮切割操作的附加专用安全警告 不要 " 夹 " 住切割砂轮或施加过大的压力。不要试图做过 深的切割。 给砂轮施加过应力增加了砂轮在切割时的负 载，容易缠绕或卡住， 增加了反弹或砂轮爆裂的可能性。 身体不要对着旋转砂轮，也不要站在其后。 当把砂轮从 操作者身边的操作点移开时，可能的反弹 会使旋转砂轮

当砂轮被卡住或无论任何原因而中断切割时，关掉电动 工具并握住工具不要动， 直到砂轮完全停止。决不要试 图当砂轮仍然运转时使切割砂轮脱离切割，否则会发生 反弹。 调查并采取校正措施以消除砂轮卡住的原因。 不得在切割片与工件接触的情况下启动切割机，不能在 工件上重新起动切割操作。让砂轮达到全速后再小心地 重新进入切割。 如果电动工具在工件上重新起动，砂轮 可能会卡住，爬出或反弹。 要对板材或大型工件进行支撑，以减少切割片在卡住时 发生反弹的风险。 大型工件会在自身重量作用下发生弯 曲。在靠近切割线处以及在边缘处，必须在切割片的两

当进行 " 盲切割 " 进入墙体或其他盲区时要格外小心。 伸 出的砂轮可能会割到煤气管或水管，电线或由此引起反

不可进行曲线切割。 切割片过载会增加其受到的应力， 并使其更容易发生倾斜或被卡住，从而增加反弹或切割 片爆片的可能性，这可能会导致重伤。 砂光操作的专用安全警告 请使用正确规格的砂纸片，并按照制造商的说明选择砂 纸片。 伸出磨盘的砂纸片可能会造成人员受伤，并可能 会导致砂纸片卡住、破裂或反弹。 钢丝刷操作的专用安全警告 要意识到即使正常操作时钢丝线也会从刷子甩出。不要 对钢丝刷施加过大的负荷而 使得钢丝线承受过应力。 钢 丝线可能会轻易刺入薄的衣服和 / 或皮肤内。 如果建议钢丝刷使用护罩，则不允许该护罩对钢丝轮或 钢丝刷有任何干扰。 钢丝轮或钢丝刷在工作负荷和离心

– 使用 A 型保护罩 （切割保护罩）进行侧磨时，保护 罩和工件会相互妨碍，并可能导致控制不佳。 – 使用 B 型保护罩 （磨削保护罩）和粘结切割片进行 切割时，在砂轮断裂的情况下，遭受火花和磨粒以及 砂轮碎片伤害的风险会增加。

请勿使用已损坏的电动工具。每次使用电动工具前，请 检查外壳和其他部件是否有裂纹或断裂等损坏。 对薄金属板或其他具有较大表面积的易振动结构进行研 磨时，应采取适当措施，例如使用重型柔性减震垫。 否 则会出现比给出的电动工具发出的噪声高得多的总噪声。 在评估噪声暴露风险和选择适当的护耳器时，还应考虑

不可穿易燃的衣服。 火花可能点燃此类衣物。 如果同时提供了研磨体和弹性垫片，则要使用该垫片。 安装隆起的砂轮时，砂轮的研磨面必须与防护罩下缘保 持 2 毫米的距离。 不符合这些规定的砂轮，无法被防护 罩遮蔽，必须禁用。256 zh (CM) 务必确定已经完全遵照制造厂商的指示，正确地安装好 磨具。安装好的磨具必须能够无阻碍地自由旋转。 未正 确安装好磨具，磨具可能在操作中途松脱，并被抛开。 带螺套的附件的螺纹长度必须大于主轴长度 l （参见第 2 页 ）。 这样可以确保附件能够安全地并且在整个主轴长度

小心地操作研磨体，并遵循制造商的指示保存研磨体。 损坏的研磨体可能有裂痕并且在工作中途爆裂。 使用配备了螺纹接头的研磨体时要注意，研磨体上的螺 纹孔要够深，以便能够完全接纳电动工具的转轴。研磨 体上的螺纹必须能够配合转轴上的螺纹。 未正确安装好 磨具，磨具可能在操作中途松脱，并造成伤造。 电动工具不可以指向您自己，其他人或动物。 锋利或炙 热的安装工具可能造成伤害。 注意隐藏的电线，瓦斯管和水管。 工作前必须先检查工 作范围，例如使用金属探测仪。 使用固定式抽吸装备并经常以气流吹净通气孔。 在极端 的操作状况下，可能让加工金属时产生的导电废尘囤积 在电动工具的内部。进而破坏了电动工具的绝缘保护功

切勿使用螺丝或钉子在电动工具上固定铭牌和标签。 如 果破坏了机器的绝缘功能便无法防止电击。 操作机器时务必使用辅助手柄。 使用辅助手柄可以有把

处理含石膏的材料后：用干燥，无油的压缩空气清洁电 动工具和开关元件上的通气孔。 否则，含石膏的灰尘可 能囤积在电动工具的外壳和开关元件上，上述灰尘与空 气中的湿气结合后会固化。这样会妨害开关机构的运作。 操作前必须检查电线和插头是否有任何损坏。 注意市电电压！ 电源的电压必须与该电动工具铭牌上的

我们的建议 : 操作本电动工具时，务必要连接最多 30 mA 额定剩馀电流 的漏电断路器 (RCD) 。

在这些操作规程中给出的振动和噪声排放值全部根据 EN 62841 中的标准化测量方法测得，可用于电动工具之间 的比较。它们也适用于振动和噪声暴露的初步评估。 所给出的振动和噪声排放值针对的是该电动工具的

但是，如果将该电动工具用于其他应用，使用不同的附 件或保养不足，那么总振动和噪声排放值将会有所不同。 这些情况都会显著增加整个作业空间的振动和噪声暴露。 为了准确估计振动和噪声暴露，还应考虑设备关机的时 间或正在运行但未实际使用的时间。这样可以显著降低 整个作业空间的振动和噪声暴露。 规定额外的安全措施，以保护操作员免受振动和噪 声的影响，例如：保养电动工具和附件、保持双手

处理对身体有危害的废尘 使用本机器时可能会产生有害健康的废尘。 接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的 废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物 尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废 尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可 能出现过敏现象和 / 或造成呼吸道疾病，癌症以及影响生 殖能力。吸入废尘后的致病可能性，需视曝露在危尘中 的程度而定。操作机器时必须使用合适而且合格的吸尘 装备，以及佩戴个人的防护装备，另外也要保持工作场 所的良好通风状况。加工含石棉工件的工作必须交给专 业人员执行。木尘和轻建材尘，研磨热尘和化学材料的 混合物，都可能在特定状况下产生自燃或者造成爆炸。 避免让火花喷向集尘箱。防止电动工具和被研磨物过热。 定时清倒集尘箱。注意工件制造商所提出的有关加工时 的注意事项，而且要兼顾贵国有关加工该工件的法规。

只能在发动机静止时操作锁定按钮 （参见页 数 8）。 否则可能会损坏电动工具。

注意确保快速夹紧螺母的正确安装方向。 安装隆起的砂轮时，砂轮的研磨面必须与防护罩下缘保 持 2 毫米的距离。 不符合这些规定的砂轮，无法被防护

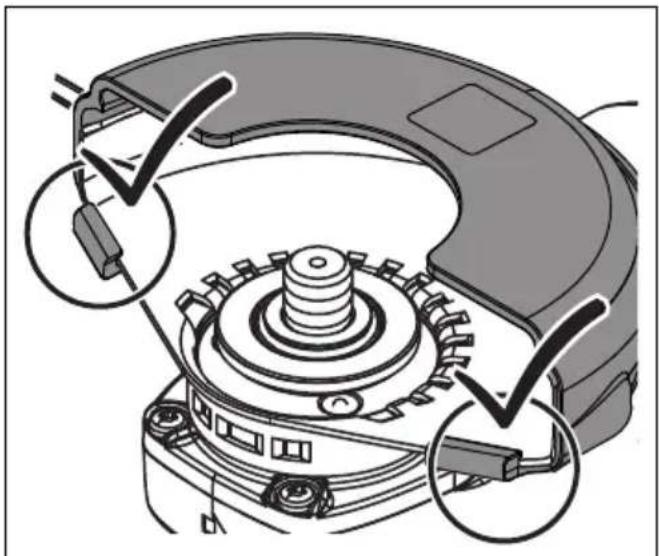

安装保护盖 （参见页数 9) – 将保护盖覆盖在保护罩上。 – 确保两个锁钩已经完全啮合。

缓速起动 可以在启动电动工具时，以及当机器转为空转

如果电源在操作期间中断，防止再起动装置 可防止电动 工具自行重启。 发生这种情况时，请关闭电动工具，检 查电源，然后重新开动电动工具。257 zh (CM) 当安装工具被堵住时，堵阻监控功能 可降低发动机被损 坏以及意外的风险。 发生这种情况时，电动工具会自行 关闭。 请随即将开关变换到关闭位置，从工件上取出电 动工具并检查安装工具是否损坏。 然后再重新开动电动

如果电动工具过载，电子过载保护功能可降低电机损坏 的风险。 发生这种情况时，电动工具会自行关闭。 请您 随即将开关调整到关闭位置，从工件上取出电动工具并 检查安装工具是否损坏。 接着再重新开动电动工具。 电子转速预选功能 ，会针对使用状况和所使用的安装工

反弹监控装置 降低了机器意外反弹 (Kickback) 的风险。 发生这种情况时，电动工具会自行关闭。 请随即将开关 变换到关闭位置，从工件上取出电动工具并检查安装工 具是否损坏。 然后再重新开动电动工具。 电动工具配备有制动系统，用于制动电动工具的安装工 具。 透过此系统可以降低发生事故的风险。 仅限 CG15-125BLP (**), CG15-150BLP (**), CG15-125BLP Inox (**)： 失能开关是一个不可被锁定的开关。 必须持续启动失能 开关才能保持电动工具运行。 LED 指示灯状态说明 . 如果出现下表没有列出的故障，请向厂商的客户服

为了高空作业，可以在规定的固定点系上一根适合于产

只允许由了解工具安全性和工具高空使用方法的、接受 过培训的人员在高空作业。 只使用满足以下标准的防掉落绳。否则这可

– 只允许使用满足现行 ANSI/ISEA 121 要求并且不超出 最大 1.2 m 延伸长度的防掉落绳。 – 请注意，包括所安装配件的电动工具总重量不要超过 防掉落绳允许的最大负荷。 请遵守防掉落绳随附的安全须知和使用说明。 每次使用之前，都要检查防掉落绳是否损坏，例如：织 物被割破、撕裂或磨损以及接缝损坏。 不允许使用损坏 的防掉落绳，要立即更换。 每次使用之前，都要检查电动工具上的固定点是否紧固 和是否有裂纹和锋利边棱等损坏。 松动或损坏的固定点 不允许用于固定防掉落绳。 不允许将防掉落绳用于自身防坠落，不得将其固定在自

不要尝试接住掉落的电动工具。 不要在运动的部件附近使用防掉落绳。 防掉落绳可能将 其缠住并造成很大的危险。 使用防掉落绳之前，检查电动工具上的可拆卸部件是否

确保防掉落绳的使用不影响电动工具和其防护装置的使

仅以此处所示的方式将防掉落绳连接到为该电动工具设 计的固定点 （请参见第 6 页）。

请注意，电动工具只能由合格的电工进行维修、保 养和检查，因为不当的维修会为操作者带来相当大

在极端操作条件下加工金属，电动工具内部会 积聚导电灰尘。 这样电动工具的保护绝缘可能 会受影响。 经常用干燥、无油的压缩空气通过通风槽吹

处理含石膏的材料时，灰尘会沉淀在电动工具内部和开 关元件上，这些灰尘与空气中的湿气结合后会转硬。上 述现象可能妨害开关机构的运作。因此必须时常用干燥 无油的压缩空气从通风口吹净电动工具的内部和开关元

与石棉接触过的产品不允许寄送去维修。请按照当地有 关处理含石棉废物的规定处理受石棉污染的产品。 如果有 FEIN 电动工具和配件需要修理，请联系您的 FEIN 客户服务处。 您可以在 www.fein.com 上找到该地

更新机器上破旧及磨损的标贴和警告指示牌。 从以下的网址 www.fein.com 可以找到本电动工具目前的

以下零件您可以根据需要自行更换 : 磨片 / 切割片，辅助手柄，夹紧法兰，保护罩，护手片

有关本产品的保修条件，请参考购买国的相关法律规定。 此外 FEIN 还提供制造厂商的保修服务。有关保修的细 节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。 在本使用说明书上提到的和标示的附件，並非全部包含 在电动工具的供货范围中。 绿色 LED

常亮 准备就绪 插头连接到电源后的正常状 态，在使用过程中也是如

闪烁 过热 警告，并发出过热停机信号 此外，通过转速急剧下降 （性能限制）来警告用户。 熄灭 故障 如果绿色 LED 指示灯熄灭， 则存在故障，例如电源线有 缺陷。258 zh (CM)

CE 声明 仅对欧盟和 EFTA （欧洲自由贸易联盟）的国 家，及针对欧盟或 EFTA 市场的产品有效。 当产品在欧 盟市场流通后，UKCA （英国合格评定标志）商标即失

UKCA 声明 仅适用于英国市场 （英格兰，威尔士和苏格 兰），及适用于针对英国市场的产品。 一旦产品进入英国 市场，CE 标志便失效。

必须以符合环保要求的方式处理包装材料和废弃的电动

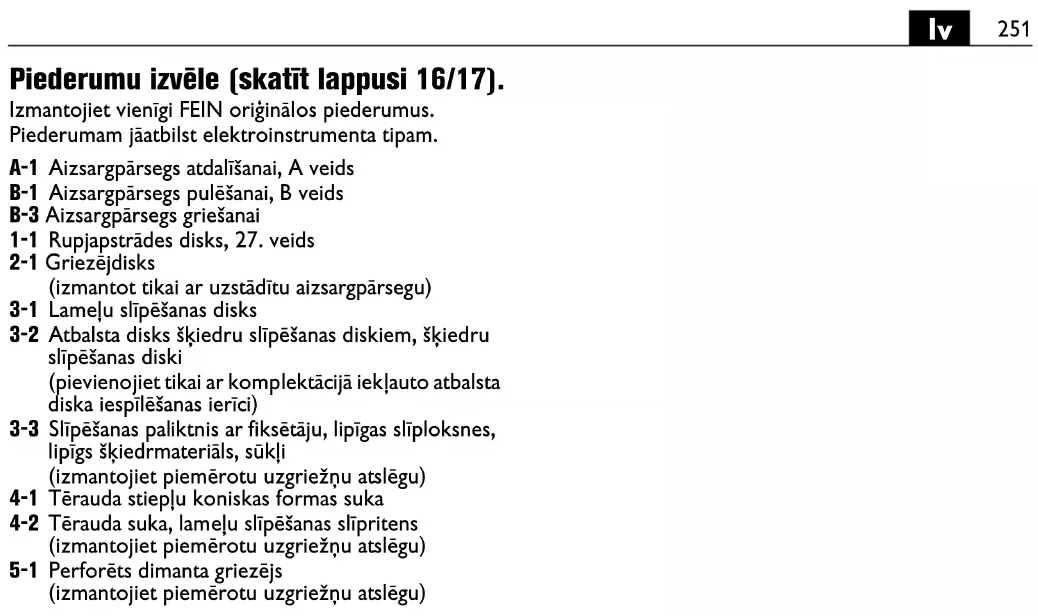

选择附件 ( 参考页数 16/17). 只能使用 FEIN 原厂的附件，而且是针对该电动工具型号

A-1 切割用防护罩，A 型 B-1 研磨用防护罩，B 型 B-3 切割用保护罩 1-1 粗砂轮，27 型 2-1 切割片 （只能配合保护罩一起使用） 3-1 襟翼磨盘 3-2 纤维盘的背衬 、纤维盘 （仅能使用提供的背衬夹紧装置安装） 3-3 带魔术贴的磨盘、粘合砂纸、粘合研磨绒布、海绵 ( 使用合适的开口扳手 ) 4-1 钢丝 - 锥形刷 4-2 钢丝 - 杯刷、襟翼轮 ( 使用合适的开口扳手 ) 5-1 金刚石开孔器 （请使用一把呆扳手）259 zh (CM) China RoHS Status Certificate 中国 RoHS 认证概况 Table of Toxic and Hazardous Substances/Elements and their Content as required by China’s Management Methods for Controlling Pollution by Electronic Information Products 有毒有害物质／成分及其含量表 －根据 《中国电子信息产品污染控制管理办法》要求

一般性的禁止符號。禁止執行此步驟。 不可以觸摸電動工具的轉動部件。 請遵循旁邊文字或插圖的指示！ 必須閱讀附帶的文件，例如使用說明書以及一般性的安全提示。 進行這個步驟前，先從電源插座上拔出插頭。否則可能因為不小心開啟電動工具而造成傷

工作時要戴上工作手套。 始終使用兩隻手操作電動工具。 進行切割作業時禁止使用 B 型研磨保護罩。 表面非常燙，如觸摸表面會因此造成損傷。

參閱 " 操作指示。" 證明此電動工具符合歐洲共同體的規定標準。 確認電動工具符合英國 （英格蘭，威爾士，蘇格蘭）的法規。 此標志證實本產品在美國和加拿大完成認證。 已確認該電動工具符合歐亞關稅同盟 （白俄羅斯、俄羅斯、吉爾吉斯斯坦、哈薩克斯坦和亞 美尼亞）的國家技術法規。

在正常的使用狀況下，本產品的環保期限為 10 年。261 zh (CK) 本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。 分類收集已損壞的電動工具，電子和電動產品，並且以符合環保要求的方式回收 , 可使有用

表示必須單獨分開收集和廢物處置的可回收包裝和產品。 本產品為雙重絕緣或加強絕緣

~ (a. c.) 交流電 (Ax – Zx) 供內部使用的標籤 (**) 可以包含數字或字母

W 輸出功率 U V 額定電壓 f Hz 頻率 M... mm 尺寸，公制螺紋 Ø mm 圓形零件的直徑 mm Ø

A-1 =保護罩 A-1 的磨片 / 切割片厚度

B-1 =保護罩 B-1 的磨片 / 切割片厚度

B-3 =保護罩 B-3 的磨片 / 切割片厚度 mm Ø

M = 針對夾緊法蘭 / 安裝工具的螺紋 T= 最大鋼絲長度 mm Ø

=金剛石開孔器最大直徑 M = 針對夾緊法蘭 / 安裝工具的螺紋 kg 重量符合 EPTA-Procedure 01 的規定

pCpeak dB 最高聲壓水平 K... 不確定系數262 zh (CK)

閱讀所有的安全規章和指示。如未遵循安全 規章和指示，可能遭受電擊，產生火災和 /

妥善保存所有的安全規章和指示以便日后查閱。 詳細閱讀並徹底了解本使用說明書和附帶的 " 一般性安全規章 " （文件編號 3 41 30 465 06 0） 後，才可以使用本電動工具。妥善保存上述文件以方便 日后查閱。贈送或售賣本電動工具時，務必把這些文件

手提式角磨機如果安裝了 FEIN 許可的磨片 / 切割片和附 件，便可以在能夠遮蔽風雨的工作場所中用於乾磨、鋼 絲刷作業和切割金屬與石材，以及切割瓷磚，而無需使

在受干擾的環境中，可能會降低操作品質，例如機器暫 時喪失功能，暫時降低功能或暫時無法如預期地操作機 器，此時操作人員必須及時採取因應措施以便排除障礙。 本電動工具也可以連接在足夠功率的交流電發電機上使 用。該發電機必須苻合 ISO 8528 的標准並且是 G2 裝備 等級。但是如果逾越了 10 % 的所謂畸變因素 , 便不算苻 合上述的標準。如有疑問必須詢問有關發電機的細節。 同時請注意使用說明書以及當地國家有關交流發電機的

本電動工具不適用於加工輕金屬或進行拋光作業。因為 使用不當而造成的損壞，必須由操作者自行承擔。 必須遵守公認的事故預防規定和隨附的安全指示。 關於研磨、砂光、刷磨或切割作業的通用安全須

本電動工具可充當研磨機、砂光機、刷磨機、開孔機或 切割機使用。請閱讀本角磨機附帶的所有安全須知、操 作規程、插圖和數據。 如不遵守以下所有操作規程，則 可能導致觸電、火災和 / 或重傷。 本電動工具不適合進行拋光。 未按照規定使用電動工具 可能產生危險並造成傷害。 請勿將本電動工具用於製造商未專門設計和指定的功能。 這種改裝可能導致失控和嚴重的身體傷害。 請勿使用製造商未為本電動工具專門預設和指定的配件。 僅僅因為可以將配件固定到本電動工具上，並不能保證

配件的允許轉速必須至少與本電動工具上指定的最高速 度一樣大。 轉速超過允許轉速的附件可能會爆片並四處

附件的外徑和厚度必須在電動工具額定能力範圍之內。 不正確的附件尺寸不能得到充分防護或控制。 用於固定配件的尺寸必須與本電動工具的緊固件的尺寸 相匹配。 沒有精確匹配地安裝在本電動工具上的配件無 法均勻地旋轉，振動將非常強烈，並可能導致失控。 請勿使用損壞的配件。在每次使用前對配件進行檢查， 如磨片是否有碎片和裂紋，磨盤是否有裂紋、磨損或嚴 重損耗，鋼絲刷是否鬆動或鋼絲是否斷裂。如果電動工 具或配件掉落，請檢查其是否損壞，或使用未損壞的配 件。在檢查和裝入配件後，請您和附近人員停留在旋轉 配件的平面之外，並使電動工具以最高轉速持續運行 1 分鐘。 在這段測試時間內，受損的配件通常會爆片。 請穿戴個人防護用品。應根據應用情況佩戴面罩、護目 鏡或防護眼鏡。應酌情戴上防塵口罩、護耳器、防護手 套或穿上用於阻擋小磨料和材料顆粒的專用圍裙。 必須 保護好眼睛免受各種應用過程中出現的四散飛濺異物的 傷害。防塵口罩或呼吸防護面罩必須能夠過濾在各種作 業中產生的灰塵。長時間暴露在高強度噪音中會導致聽

讓旁觀者與工作區域保持一安全距離。任何進入工作區 域的人必須戴上防護用品。 工件或破損附件的碎片可能 會飛出並引起緊靠著操作區域的旁觀者的傷害。切割附 件觸及帶電導線會使電動工具外露的金屬零件帶電，並

當在切割附件有可能切割到暗線或自身電線的場所進行 操作時，只能通過絕緣握持面來握住電動工具。 切割附 件踫到一根帶電導線會使電動工具外露的金屬零件帶電 並使操作者發生電擊危險。 使軟線遠離旋轉的附件。 如果控制不當，軟線可能被切 斷或纏繞，並使得你的手或手臂可能被卷入旋轉附件中。 直到附件完全停止運動才放下電動工具。並且不得使用 任何外力迫使金剛石切割片停轉。 旋轉的附件可能會抓 住表面並拉動電動工具而讓你失去對工具的控制。 當攜帶電動工具時不要開動它。 意外地觸及旋轉附件可 能會纏繞你的衣服而使附件傷害身體。 經常清理電動工具的通風口。 電動機風扇會將灰塵吸進 機殼，過多的金屬粉末沉積會導致電氣危險。 請勿在易燃材料附近使用該電動工具。 火花可能會點燃

不要使用需用冷卻液的附件。 用水或其他冷卻液可能導

振蕩發射值根據 EN 62841 ( 三向矢量和 ) h,AG m/s

進行角磨時的平均振蕩值 h,DS m/s

國際性單位系統 SI 中的標準單位和引用單位。 符號 國際通用單位 解說263 zh (CK)

反彈是旋轉的磨片、磨盤、鋼絲刷或其他附件被卡住或 夾住而產生的突然反作用力。卡住或夾住會導致旋轉附 件突然停轉。隨之促使失控的電動工具在卡止點產生與 配件旋轉方向相反的運動。 例如，如果磨片被工件卡住或夾住，那麼磨片邊緣會陷 入工件，並由此引起磨片爆片或反彈。磨片可能飛向或 飛離操作者，這取決於磨片在卡止點的運動方向。在這 種情況下磨片也可能爆片。 反彈是由於錯誤使用電動工具和 / 或不正確的作業條件所 導致的。可以通過採取下文介紹的適當預防措施加以避

保持緊握電動工具，使你的身體和手臂處于正確狀態以 抵抗反彈力。如有輔助手柄，則要一直使用，以便最大 限度控制住起動時的反彈力或反力矩。 如采取合適的預 防措施，操作者就可以控制反力矩或反彈力。 絕不能將手靠近旋轉附件。 附件可能會反彈踫到手。 不要站在發生反彈時電動工具可能移動到的地方。 反彈 將在纏繞點驅使工具逆砂輪運動方向運動。 當在尖角、銳邊等處作業時要特別小心。避免配件在工 件上發生彈跳和卡住。 尖角、銳邊和彈跳具有卡住旋轉 配件的趨勢。這會引起失控或反彈。 請勿使用鋸木材的角磨機鏈條盤、分齒距超過 10 mm 的 金剛石分齒幹切鋸片或帶齒鋸片。 這種配件會產生頻繁

對磨削和砂磨切割操作的專用安全警告 只使用所推薦的砂輪型號和為選用砂輪專門設計的護罩。 不是為電動工具設計的砂輪不能充分得到防護，是不安

安裝彎曲的砂輪時，砂輪的研磨面不可以突出於防護罩 緣之外。 防護罩無法遮蔽因為安裝不當而突出於防護罩

防護罩必須牢固地裝在電動工具上，並且被調整在最具 安全性的位置， 只能有最小部分的砂輪暴露在操作人前 面。 防護罩能夠保護操作者免受到爆裂砂輪碎片割傷， 避免操作者偶然觸及砂輪以及火花點燃衣物等的危險。 砂輪只用作推薦的用途。例如 : 不要用切割砂輪的側面進 行磨削。 施加到砂輪側面的力可能會使其碎裂。 始終為所選砂輪選用未損壞的，有恰當規格和形狀的砂 輪法蘭盤。 合適的砂輪法蘭盤支承砂輪可以減小砂輪破 裂的可能性。切割砂輪的法蘭盤可以不同于砂輪法蘭盤。 請勿使用來自大規格電動工具上的已磨損的磨片。 用於 大規格電動工具上的砂輪不適於較小規格電動工具的高 轉速工況，並可能發生爆片。 在使用切磨兩用砂輪片時，務必在作業時使用合適的保 護罩。 如果未使用正確的保護罩，那麼可能無法提供所 需的防護，並可能導致重傷。 對砂輪切割操作的附加專用安全警告 不要 " 夾 " 住切割砂輪或施加過大的壓力。不要試圖做過 深的切割。 給砂輪施加過應力增加了砂輪在切割時的負 載，容易纏繞或卡住， 增加了反彈或砂輪爆裂的可能性。 身體不要對著旋轉砂輪，也不要站在其後。 當把砂輪從 操作者身邊的操作點移開時，可能的反彈 會使旋轉砂輪

當砂輪被卡住或無論任何原因而中斷切割時，關掉電動 工具並握住工具不要動，直到砂輪完全停止。決不要試 圖當砂輪仍然運轉時使切割砂輪脫離切割，否則會發生 反彈。 調查並采取校正措施以消除砂輪卡住的原因。 不得在切割片與工件接觸的情況下啟動切割機，不能在 工件上重新起動切割操作。讓砂輪達到全速後再小心地 重新進入切割。 如果電動工具在工件上重新起動，砂輪 可能會卡住，爬出或反彈。 要對板材或大型工件進行支撐，以減少切割片在卡住時 發生反彈的風險。 大型工件會在自身重量作用下發生彎 曲。在靠近切割線處以及在邊緣處，必須在切割片的兩

當進行 " 盲切割 " 進入牆體或其他盲區時要格外小心。 伸 出的砂輪可能會割到煤氣管或水管，電線或由此引起反

不可進行曲線切割。 切割片過載會增加其受到的應力， 並使其更容易發生傾斜或被卡住，從而增加反彈或切割 片爆片的可能性，這可能會導致重傷。 砂光操作的專用安全警告 請使用正確規格的砂紙片，並按照製造商的說明選擇砂 紙片。 伸出磨盤的砂紙片可能會造成人員受傷，並可能 會導致砂紙片卡住、破裂或反彈。 鋼絲刷操作的專用安全警告 要意識到即使正常操作時鋼絲線也會從刷子甩出。不要 對鋼絲刷施加過大的負荷而 使得鋼絲線承受過應力。 鋼 絲線可能會輕易刺入薄的衣服和 / 或皮膚內。 如果建議鋼絲刷使用護罩，則不允許該護罩對鋼絲輪或 鋼絲刷有任何干擾。 鋼絲輪或鋼絲刷在工作負荷和離心

– 使用 A 型保護罩 （切割保護罩）進行側磨時，保護 罩和工件會相互妨礙，並可能導致控制不良。 – 使用 B 型保護罩 （磨削保護罩）和黏結切割片進行 切割時，在砂輪斷裂的情況下，遭受火花和磨粒以及 砂輪碎片傷害的風險會增加。

請勿使用已損壞的電動工具。每次使用電動工具前，請 檢查外殼和其他部件是否有裂紋或斷裂等損壞。 對薄金屬板或其他具有較大表面積的易振動結構進行研 磨時，應採取適當措施，例如使用重型柔性減震墊。 否 則會出現比給出的電動工具發出的噪聲高得多的總噪聲。 在評估噪聲暴露風險和選擇適當的護耳器時，還應考慮

不可穿易燃的衣服。 火花可能點燃此類衣物。 如果同時提供了研磨體和彈性墊片，則要使用該墊片。 安裝隆起的砂輪時，砂輪的研磨面必須與防護罩下緣保 持 2 毫米的距離。 不符合這些規定的砂輪，無法被防護 罩遮蔽，必須禁用。264 zh (CK) 務必確定已經完全遵照制造廠商的指示，正確地安裝好 磨具。安裝好的磨具必須能夠無阻礙地自由旋轉。 未正 確安裝好磨具，磨具可能在操作中途松脫，並被拋開。 帶螺套的配件的螺紋長度必須大於主軸長度 l（請參閱第 2 頁 ）。 這樣可以確保配件能夠安全地並且在整個主軸長 度上固定在電動工具上。 小心地操作研磨體，並遵循制造商的指示保存研磨體。 損壞的研磨體可能有裂痕並且在工作中途爆裂。 使用配備了螺紋接頭的研磨體時要注意，研磨體上的螺 紋孔要夠深，以便能夠完全收緊電動工具的轉軸。研磨 體上的螺紋必須能夠配合轉軸上的螺紋。 未正確安裝好 磨具，磨具可能在操作中途松脫，並造成傷造。 電動工具不可以指向您自己，其他人或動物。 鋒利或炙 熱的安裝工具可能造成傷害。 注意隱藏的電線，瓦斯管和水管。 工作前必須先檢查工 作範圍，例如使用金屬探測儀。 使用固定式抽吸裝備並經常以氣流吹淨通氣孔。 在極端 的操作狀況下，可能讓加工金屬時產生的導電廢塵囤積 在電動工具的內部。進而破壞了電動工具的絕緣保護功

切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。 如 果破壞了機器的絕緣功能便無法防止電擊。 操作機器時務必使用輔助手柄。 使用輔助手柄可以有把

處理含石膏的材料後：用乾燥，無油的壓縮空氣清潔電 動工具和開關元件上的通氣孔。 否則，含石膏的灰塵可 能囤積在電動工具的外殼和開關元件上，上述灰塵與空 氣中的濕氣結合後會固化。這樣會妨害開關機構的運作。 操作前必須檢查電線和插頭是否有任何損壞。 注意市電電壓！ 電源的電壓必須與此電動工具銘牌上的

我們的建議 : 操作本電動工具時，務必要連接最多 30 mA 額定剩餘電流的漏電斷路器 (RCD)。

在這些操作規程中給出的振動和噪聲排放值全部根據 EN 62841 中的標準化測量方法測得，可用於電動工具之間 的比較。它們也適用於振動和噪聲暴露的初步評估。 所給出的振動和噪聲排放值針對的是該電動工具的

但是，如果將該電動工具用於其他應用，使用不同的配 件或保養不足，那麼總振動和噪聲排放值將會有所不同。 這些情況都會顯著增加整個作業空間的振動和噪聲暴露。 為了準確估計振動和噪聲暴露，還應考慮設備關機的時 間或正在運行但未實際使用的時間。這樣可以顯著降低 整個作業空間的振動和噪聲暴露。 規定額外的安全措施，以保護操作員免受振動和噪 聲的影響，例如：保養電動工具和配件、保持雙手

處理對身體有危害的廢塵 使用本機器時可能會產生有害健康的廢塵。 接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的 廢塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物 塵，研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢 塵，含木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可 能出現過敏現像和 / 或造成呼吸道疾病，癌症以及影響生 殖能力。吸入廢塵後的致病可能性，需視曝露在危塵中 的程度而定。操作機器時必須使用合適而且合格的吸塵 裝備，以及佩戴個人的防護裝備，另外也要保持工作場 所的良好通風狀況。加工含石棉工件的工作必須交給專 業人員執行。木塵和輕建材塵，研磨熱塵和化學材料的 混合物，都可能在特定狀況下產生自燃或者造成爆炸。 避免讓火花噴向集塵箱。防止電動工具和被研磨物過熱。 定時清倒集塵箱。注意工件制造商所提出的有關加工時 的注意事項，而且要兼顧貴國有關加工該工件的法規。

只能在發動機靜止時操作鎖定按鈕 （參見頁 數 8）。否則可能會損壞電動工具。

注意確保快速夾緊螺母的正確安裝方向。 安裝隆起的砂輪時，砂輪的研磨面必須與防護罩下緣保 持 2 毫米的距離。 不符合這些規定的砂輪，無法被防護

安裝保護蓋 （參見頁數 9) – 將保護蓋覆蓋在保護罩上。 – 確保兩個鎖鉤已經完全嚙合。

緩速起動可以在啟動電動工具時，以及當機器轉為空轉

如果電源在操作期間中斷， 防止再起動裝置可防止電動 工具自行重啟。發生這種情況時，請關閉電動工具，檢 查電源，然後重新開動電動工具。265 zh (CK) 當安裝工具被堵住時， 堵阻監控功能 可降低發動機被損 壞以及意外的風險。發生這種情況時，電動工具會自行 關閉。請隨即將開關變換到關閉位置，從工件上取出電 動工具並檢查安裝工具是否損壞。然後再重新開動電動

如果電動工具過載， 電子過載保護功能可降低電機損壞 的風險。發生這種情況時，電動工具會自行關閉。請您 隨即將開關調整到關閉位置，從工件上取出電動工具並 檢查安裝工具是否損壞。接著再重新開動電動工具。 電子轉速預選功能，會針對使用狀況和所使用的安裝工

反彈監控裝置 降低了機器意外反彈 (Kickback) 的風險。 發生這種情況時，電動工具會自行關閉。請隨即將開關 變換到關閉位置，從工件上取出電動工具並檢查安裝工 具是否損壞。然後再重新開動電動工具。 電動工具配備有制動系統 ，用於製動電動工具的安裝工 具。透過此系統可以降低發生事故的風險。 僅限 CG15-125BLP (**), CG15-150BLP (**), CG15-125BLP Inox (**)： 失能開關 是一個不可被鎖定的開關。必須持續啟動失能 開關才能保持電動工具運行。 LED 指示燈狀態說明 . 如果出現下表沒有列出的故障，請向廠商的客戶服

為了高空作業，可以在規定的固定點綁上一條適合產品

只允許由了解工具安全性和工具高空使用方法的、接受 過訓練的人員在高空作業。 只使用符合以下標準的防掉落繩。否則可能

– 只允許使用符合現行 ANSI/ISEA 121 要求且不超出最 大 1.2 m 延伸長度的防掉落繩。 – 請注意，包括所安裝附件的電動工具總重量不要超過 防掉落繩允許的最大負荷。 請遵守防掉落繩隨附的安全須知和使用說明。 每次使用前，都要檢查防掉落繩是否損壞，例如：織物 被割破、撕裂或磨損以及接縫損壞。 不允許使用損壞的 防掉落繩，要立即更換。 每次使用前，都要檢查電動工具上的固定點是否緊固和 是否有裂痕和鋒利邊稜等損壞。 鬆脫或損壞的固定點不 允許用於固定防掉落繩。 不允許將防掉落繩用於自身防墜落，不得固定在自己身

不要嘗試接住掉落的電動工具。 請勿在運動的部件附近使用防掉落繩。 防掉落繩可能會 將其纏住並造成很大的危險。 使用防掉落繩前，檢查電動工具上的可拆卸部件是否緊

確保防掉落繩的使用不會影響電動工具和其防護裝置的

僅以此處所示的方式將防掉落繩連接到為該電動工具設 計的固定點 （請參見第 6 頁）。

請注意，電動工具只能由合格的電工進行維修、保 養和檢查，因為不當的維修會為操作者帶來相當大

在極端操作條件下加工金屬，電動工具內部會 積聚導電灰塵。這樣電動工具的保護絕緣可能 會受影響。經常用乾燥、無油的壓縮空氣通過通風槽吹

處理含石膏的材料時，灰塵會沉澱在電動工具內部和開 關元件上，這些灰塵與空氣中的濕氣結合後會轉硬。上 述現像可能妨害開關機構的運作。因此必須時常用乾燥 無油的壓縮空氣從通風口吹淨電動工具的內部和開關元

與石棉接觸過的產品不允許寄送去維修。請按照當地有 關處理含石棉廢物的規定處理受石棉污染的產品。 如果有 FEIN 電動工具和配件需要修理，請聯繫您的 FEIN 客戶服務處。您可以在 www.fein.com 上找到該地

更新機器上破舊及磨損的標貼和警告指示牌。 從以下的網址 www.fein.com 可以找到本電動工具目前的

以下零件您可以根據需要自行更換 : 磨片 / 切割片，輔助手柄，夾緊法蘭，保護罩，護手片

有關本產品的保修條件，請參考購買國的相關法律規定。 此外 FEIN 還提供制造廠商的保修服務。有關保修的細 節，請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。 在本使用說明書上提到的和標示的附件，並非全部包含 在電動工具的供貨範圍中。 綠色 LED

常亮 準備就緒 插頭連接到電源後的正常狀 態，在使用過程中也是常

閃爍 過熱 警告，並發出過熱停機信號 此外，通過轉速急劇下降 （性能限制）來警告用戶。 熄滅 故障 如果綠色 LED 指示燈熄滅， 則存在故障，例如電源線有 缺陷。266 zh (CK)

CE 聲明僅對歐盟和 EFTA （歐洲自由貿易聯盟）的國 家，及針對歐盟或 EFTA 市場的產品有效。 當產品在歐 盟市場流通後，UKCA （英國合格評定標誌）商標即失

UKCA 聲明僅適用於英國市場 （英格蘭，威爾士和蘇格 蘭），及適用於針對英國市場的產品。 一旦產品進入英國 市場，CE 標誌便失效。

必須以符合環保要求的方式處理包裝材料和廢棄的電動

選擇附件 ( 參考頁數 16/17). 只能使用 FEIN 原廠的附件，而且是針對該電動工具型號

A-1 切割用防護罩，A 型 B-1 研磨用防護罩，B 型 B-3 切割用保護罩 1-1 粗砂輪，27 型 2-1 切割片 （只能配合保護罩一起使用） 3-1 襟翼磨盤 3-2 纖維盤的背襯 、纖維盤 （僅能使用提供的背襯夾緊裝置安裝） 3-3 帶魔術貼的磨盤、粘合砂紙、粘合研磨絨布、海綿 ( 使用合適的開口扳手 ) 4-1 鋼絲 - 錐形刷 4-2 鋼絲 - 杯刷、襟翼輪 ( 使用合適的開口扳手 ) 5-1 金剛石開孔器 （請使用一把開口扳手）267
