BEDIENUNGSANLEITUNG CG 15150 BL Fein

Originalbetriebsanleitung.Übersetzung der Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Allgemeines Verbotszeichen. Diese Handlung ist verboten! Rotierende Teile des Elektrowerkzeugs nicht berühren. Den Anweisungen im nebenstehenden Text oder Grafik folgen! Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Beim Arbeiten Handschutz benutzen. Das Elektrowerkzeug immer mit zwei Händen bedienen. Trennanwendung mit Schutzhauben zum Schleifen, Typ B verboten. Eine berührbare Oberfläche ist sehr heiß und dadurch gefährlich. Griffbereich Einschalten Ausschalten arretiert nicht arretiert Zusatzinformation. Siehe Abschnitt „Bedienungshinweise.“ Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland). Dieses Symbol bestätigt die Zertifizierung dieses Produkts in USA und Kanada. Bestätigt die Konformität des Elektrowerkzeugs mit den nationalen technischen Vor- schriften der Zollunion (Belarus, Russland, Kirgisistan, Kasachstan und Armenien). Nur gültig für China: Die Dauer des Umweltschutzes bei normaler Verwendung des Produkts beträgt 10 Jahre. Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet- zungen oder zum Tod führen kann. WARNUNG19

Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug- nisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. Kennzeichnet recyclebare Verpackungen und Produkte, die getrennt voneinander gesam- melt und entsorgt werden müssen. Erzeugnis mit doppelter oder verstärkter Isolierung Kleine Drehzahl Große Drehzahl ~ (a. c.) Wechselstrom (Ax – Zx) Kennzeichnung für interne Zwecke (**) Kann Ziffern oder Buchstaben enthalten Symbol, Zeichen Erklärung Zeichen Einheit international Erklärung

, rpm, r/min Drehzahlbereich

, rpm, r/min Bemessungs-Leerlaufdrehzahl

W Leistungsabgabe U V Bemessungsspannung f Hz Frequenz M... mm Maß, metrisches Gewinde Ø mm Durchmesser eines runden Teils mm Ø

=max. Durchmesser Schleif-/Trennscheibe

=Durchmesser der Aufnahmebohrung

A-1 =Dicke Einsatzwerkzeug Schutzhaube A-1

B-1 =Dicke Einsatzwerkzeug Schutzhaube B-1

B-3 =Dicke Einsatzwerkzeug Schutzabdeckung B-3 mm Ø

=max. Durchmesser Schleifteller mm M=Gewinde für Spannflansch l=Länge der Gewindespindel mm Ø

=max. Durchmesser Topfbürste M=Gewinde für Spannflansch / Einsatzwerkzeug T=max. Drahtlänge mm Ø

=max. Durchmesser Diamantlochschneider M=Gewinde für Spannflansch / Einsatzwerkzeug kg Gewicht entsprechend EPTA-Procedure 01

dB(A) Schalldruckpegel

dB(A) Schallleistungspegel

pCpeak dB Spitzenschalldruckpegel K... Unsicherheit m/s

Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen) h,AG m/s

mittlerer Schwingungswert für Winkelschleifen h,DS m/s

mittlerer Schwingungswert für Schleifen mit Schleifblatt m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basis- und abgeleitete Einheiten aus dem Internationalen Einhei- tensystem SI.20

Zu Ihrer Sicherheit. Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die bei- liegenden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Ver- äußerung des Elektrowerkzeugs. Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen. Bestimmung des Elektrowerkzeugs: Handgeführter Winkelschleifer zum Trockenschleifen, Drahtbürsten und Trennen von Metallen und Stein sowie zum Schneiden von Fliesen mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör in wet- tergeschützter Umgebung ohne Verwendung flüssiger Kühlmittel. In störbehafteter Umgebung ist eine Verminderung der Betriebsqualität möglich, wie zeitlich begrenzter Aus- fall, zeitlich begrenzte Minderung der Funktion oder des bestimmungsgemäßen Betriebsverhaltens, für deren Behebung ein Eingriff der Bedienperson erfor- derlich ist. Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10 % überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator. Beachten Sie dabei die Betriebsanleitung und die natio- nalen Vorschriften für die Installation und den Betrieb des Wechselstromgenerators. Das Elektrowerkzeug ist nicht bestimmt für die Bear- beitung von Leichtmetallen und für Polierarbeiten. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten oder Trennschleifen Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Lochschneider oder Trennschleifmaschine. Lesen Sie alle Sicherheitshin- weise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie nicht alle folgenden Anweisungen beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen. Dieses Elektrowerkzeug ist nicht geeignet zum Polieren. Verwendungen für die das Elektrowerkzeug nicht vor- gesehen ist, können Gefährdungen und Verletzungen verursachen. Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist. Solch ein Umbau kann zu einem Verlust der Kontrolle und ernsthaften Körperverletzungen führen. Verwenden Sie kein Einsatzwerkzeug, das vom Herstel- ler nicht speziell für dieses Elektrowerkzeug vorgese- hen und festgelegt wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. Die zulässige Drehzahl des Einsatzwerkzeugs muss min- destens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Ein Einsatzwerkzeug, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs ent- sprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert wer- den. Die Maße zur Befestigung des Einsatzwerkzeugs müs- sen zu den Maßen der Befestigungsmittel des Elek- trowerkzeugs passen. Einsatzwerkzeuge, die nicht passgenau am Elektrowerkzeug befestigt werden, dre- hen sich ungleichmäßig, vibrieren sehr stark und kön- nen zum Verlust der Kontrolle führen. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerk- zeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatz- werkzeug herunterfällt, überprüfen Sie, ob es beschä- digt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kont- rolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen normalerweise in dieser Testzeit. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen müssen vor herumflie- genden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der jeweiligen Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. WARNUNG21

Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Ein- satzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursa- chen. Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elek- trischen Schlag führen. Halten Sie das Netzkabel von sich drehenden Einsatz- werkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kon- trolle über das Elektrowerkzeug verlieren können. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kon- takt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elek- trowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken könnten diese Materi- alien entzünden. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshin- weise Rückschlag ist die plötzliche Reaktion infolge eines blo- ckierten oder hakenden drehenden Einsatzwerkzeugs wie Schleifscheibe, Schleifteller, Drahtbürste usw. Ver- haken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrich- tung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Dreh- richtung der Scheibe an der Blockierstelle. Hierbei kön- nen Schleifscheiben auch brechen. Ein Rückschlag ist die Folge einer falschen Verwendung des Elektrowerkzeugs und/oder fehlerhaften Arbeits- bedingungen. Er kann durch geeignete Vorsichtsmaß- nahmen, wie nachfolgend beschrieben, verhindert werden. Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größt- mögliche Kontrolle über Rückschlagkräfte oder Reakti- onsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaß- nahmen die Rückschlag- und Reaktionskräfte beherr- schen. Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Rich- tung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatz- werkzeuge gegen das Werkstück prallen und verhaken. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verhaken. Dies verursacht einen Kontrollverlust oder Rückschlag. Verwenden Sie kein Kettensägenblatt zum Holzschnei- den, keine segmentierte Diamanttrennscheibe mit einem Segmentabstand über 10 mm und kein gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag und den Verlust der Kontrolle. Besondere Sicherheitshinweise zum Schleifen und Trennschleifen Verwenden Sie ausschließlich die für Ihr Elektrowerk- zeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutz- haubenrandes hervorsteht. Eine unsachgemäß mon- tierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausrei- chend abgeschirmt werden. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so ein- gestellt sein, dass der kleinstmögliche Teil des Schleif- körpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Klei- dung entzünden könnten, zu schützen.22

Schleifkörper dürfen nur für die empfohlenen Einsatz- möglichkeiten verwendet werden. Zum Beispiel: Schlei- fen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewähl- te Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifschei- ben unterscheiden. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Eine Schleifscheibe für größere Elektrowerkzeuge ist nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausge- legt und kann brechen. Verwenden Sie beim Einsatz von Scheiben für einen doppelten Zweck immer die geeignete Schutzhaube für die durchgeführte Anwendung. Nichtverwendung der richtigen Schutzhaube kann die erwünschte Abschir- mung verfehlen und zu schweren Verletzungen führen. Weitere besondere Sicherheitshinweise zum Trennschleifen Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs. Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werk- stück von sich wegbewegen, kann im Falle eines Rück- schlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden. Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfol- gen. Ermitteln und beheben Sie die Ursache für das Verklemmen. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke kön- nen sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Schnittlinie als auch an der Kante. Seien Sie besonders vorsichtig bei Tauchschnitten in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag ver- ursachen. Führen Sie keine Kurvenschnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörper- bruchs, was zu schweren Verletzungen führen kann. Besondere Sicherheitshinweise zum Sandpapier- schleifen Benutzen Sie Schleifblätter der richtigen Größe und befolgen Sie die Herstellerangaben zur Auswahl der Schleifblätter. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Verhaken, Zerreißen der Schleifblätter oder zum Rückschlag führen. Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Weg- fliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen. Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern. – Beim Einsatz einer Schutzhaube des Typs A (Trenn- Schutzhaube) zum Seitenschleifen können die Schutzhaube und das Werkstück sich gegenseitig stören, was zu einer ungenügenden Kontrolle führt. – Beim Einsatz einer Schutzhaube des Typs B (Schleif- Schutzhaube) zum Trennschleifen mit gebundenen Trennscheiben besteht ein erhöhtes Risiko, den ausgeworfenen Funken und Schleifpartikeln sowie Bruchstücken der Schleifscheibe im Fall eines Schleifscheibenbruchs ausgesetzt zu sein. Weitere Sicherheitshinweise Verwenden Sie kein beschädigtes Elektrowerkzeug. Kontrollieren Sie vor jeder Verwendung des Elek- trowerkzeugs das Gehäuse und sonstige Komponenten auf Beschädigungen wie Risse oder Brüche. Treffen Sie beim Schleifen von dünnem Metallblech oder anderen gut schwingenden Strukturen mit großer Oberfläche angemessene Maßnahmen, wie beispiels- weise die Verwendung von schweren, flexiblen Dämp- fungsmatten. Andernfalls kann eine viel höhere Gesamtgeräuschemission auftreten als die angegebene Geräuschemission des Elektrowerkzeugs. Berücksichti- gen Sie die erhöhte Geräuschemission auch für die Risi- koeinschätzung der Geräuschbelastung und für die Auswahl eines angemessenen Gehörschutzes. Tragen Sie keine leicht entzündliche Kleidung. Funken können diese Kleidung entzünden. Verwenden Sie elastische Zwischenlagen, wenn diese zusammen mit dem Schleifkörper geliefert werden.23

Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche 2 mm gegenüber der Unterkante der Schutzhaube zurücksteht. Schleifkörper, die nicht diese Vorgaben erfüllen, können nicht ausreichend abgeschirmt werden und sind nicht zulässig. Vergewissern Sie sich, dass die Einsatzwerkzeuge nach den Anweisungen des Herstellers montiert sind. Die montierten Einsatzwerkzeuge müssen sich frei drehen können. Falsch montierte Einsatzwerkzeuge können sich bei der Arbeit lösen und herausgeschleudert wer- den. Die Gewindelänge von Einsatzwerkzeugen mit Gewinde- einsatz muss größer als die Spindellänge l sein (siehe Seite 2). Dadurch kann das Einsatzwerkzeug sicher und über die gesamte Spindellänge am Elektrowerkzeug befestigt werden. Handhaben Sie Schleifkörper sorgsam und bewahren Sie diese nach den Anweisungen des Herstellers auf. Beschädigte Schleifkörper können Risse bekommen und bei der Arbeit zerbersten. Achten Sie bei der Verwendung von Einsatzwerkzeugen mit Gewindeeinsatz darauf, dass das Gewinde im Ein- satzwerkzeug lang genug ist, um die Spindellänge des Elektrowerkzeugs aufzunehmen. Das Gewinde im Ein- satzwerkzeug muss zum Gewinde auf der Spindel pas- sen. Falsch montierte Einsatzwerkzeuge können sich während des Betriebs lösen und Verletzungen verursa- chen. Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verlet- zungsgefahr durch scharfe oder heiße Einsatzwerk- zeuge. Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeits- beginn den Arbeitsbereich z. B. mit einem Metallor- tungsgerät. Verwenden Sie eine stationäre Absauganlage und bla- sen Sie häufig die Lüftungsschlitze aus. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerk- zeuges absetzen. Die Schutzisolierung des Elek- trowerkzeuges kann beeinträchtigt werden. Es ist verboten Schilder und Zeichen auf das Elek- trowerkzeug zu schrauben oder zu nieten. Eine beschä- digte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Arbeiten Sie immer mit dem Zusatzhandgriff. Der Zusatzhandgriff gewährleistet eine zuverlässige Füh- rung des Elektrowerkzeugs. Nach Bearbeitung gipshaltiger Materialien: Reinigen Sie die Lüftungsöffnungen des Elektrowerkzeugs und des Schaltschiebers mit trockener und ölfreier Druck- luft. Andernfalls kann sich gipshaltiger Staub im Gehäu- se des Elektrowerkzeugs und am Schaltelement absetzen und in Verbindung mit Luftfeuchtigkeit aus- härten. Das kann zu Beeinträchtigungen am Schaltme- chanismus führen. Prüfen Sie vor der Inbetriebnahme die Netzanschluss- leitung und den Netzstecker auf Beschädigungen. Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeugs übereinstimmen. Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger. Schwingungs- und Geräuschemissionswerte Die in diesen Anweisungen angegebenen Schwingungs- und Geräuschemissionswerte sind entsprechend einem in EN 62841 genormten Messverfahren gemessen wor- den und können für den Vergleich von Elektrowerk- zeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Geräuschbelastung. Die angegebenen Schwingungs- und Geräusch- emissionswerte repräsentieren die hauptsäch- lichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können die Schwingungsgesamtwerte und die Geräuschemissi- onswerte abweichen. Dies kann die Schwingungs- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs- und Geräuschbelastung sollten auch die Zeiten berücksich- tigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen und Geräuschen fest wie zum Bei- spiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Umgang mit gefährdenden Stäuben Bei Werkstoff abtragenden Arbeitsvorgängen mit die- sem Werkzeug entstehen Stäube, die gefährlich sein können. Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikat- partikeln von gesteinshaltigen Werkstoffen, Farblöse- mitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reakti- onen und/oder Atemwegserkrankungen, Krebs, Fort- pflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abge- stimmte Absaugung sowie persönliche Schutzausrüs- tungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigem Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elek-24

trowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshin- weise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materi- alien. Bedienungshinweise. Betätigen Sie den Arretierungsknopf (siehe Seite 8) nur bei stillstehendem Motor. Andernfalls kann das Elektrowerkzeug beschädigt werden. Werkzeugwechsel Achten Sie auf die korrekte Montagerichtung der Schnellspannmutter. Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche 2 mm gegenüber der Unterkante der Schutzhaube zurücksteht. Schleifkörper, die nicht diese Vorgaben erfüllen, können nicht ausreichend abgeschirmt werden und sind nicht zulässig. Schutzabdeckung montieren (siehe Seite 9) – Schieben Sie die Schutzabdeckung über die Schutz- haube. – Achten Sie darauf, dass die zwei Rasthaken vollstän- dig eingerastet sind. Ausstattung Der Sanftanlauf dient dazu, die Reaktionskräfte beim Einschalten und Hochlaufen des Elektrowerkzeuges auf die Leerlaufdrehzahl zu reduzieren. Der Wiederanlaufschutz verhindert, dass das Elek- trowerkzeug selbsttätig wieder anläuft, wenn während des Betriebes die Stromzufuhr unterbrochen wurde. Schalten Sie in diesem Fall das Elektrowerkzeug aus, überprüfen Sie die Stromzufuhr und schalten Sie das Elektrowerkzeug anschließend wieder ein. Die Blockierüberwachung reduziert beim Blockieren des Einsatzwerkzeuges das Risiko einer Motorbeschädi- gung sowie das Unfallrisiko. Das Elektrowerkzeug schaltet in diesem Fall selbstständig ab. Bringen Sie anschließend den Schalter in die Aus-Position, entfer- nen Sie das Elektrowerkzeug vom Werkstück und überprüfen Sie das Einsatzwerkzeug auf Schäden. Schalten Sie anschließend das Elektrowerkzeug wieder ein. Der elektronische Überlastschutz reduziert das Risiko einer Motorbeschädigung bei Überlastung des Elek- trowerkzeuges. Das Elektrowerkzeug schaltet in die- sem Fall selbstständig ab. Bringen Sie anschließend den Schalter in die Aus-Position, entfernen Sie das Elek- trowerkzeug vom Werkstück und überprüfen Sie das Einsatzwerkzeug auf Schäden. Schalten Sie anschlie- ßend das Elektrowerkzeug wieder ein. Die elektronische Drehzahlvorwahl ermöglicht die Anpassung der Drehzahl für den jeweiligen Anwen- dungsfall und das dafür verwendete Einsatzwerkzeug. Die Rückschlagüberwachung reduziert das Risiko eines unerwarteten Rückschlages (Kickback) der Maschine. Das Elektrowerkzeug schaltet in diesem Fall selbststän- dig ab. Bringen Sie anschließend den Schalter in die Aus-Position, entfernen Sie das Elektrowerkzeug vom Werkstück und überprüfen Sie das Einsatzwerkzeug auf Schäden. Schalten Sie anschließend das Elek- trowerkzeug wieder ein. Das Elektrowerkzeug ist mit einem Bremssystem aus- gestattet, welches das Einsatzwerkzeug des Elek- trowerkzeugs abbremst. Hierdurch wird das Unfallrisiko reduziert. Nur bei CG15-125BLP (**), CG15-150BLP (**), CG15-125BLP Inox (**): Der Totmannschalter ist ein nicht arretierbarer Schal- ter. Der Totmannschalter muss dauerhaft betätigt wer- den, um das Elektrowerkzeug in Betrieb zu halten. Bedeutung der LED-Anzeige. Treten Fehler auf, die nicht in der folgenden Tabelle aufgeführt sind, wenden Sie sich bitte an den Kundendienst. Absturzsicherung Für Arbeiten in der Höhe kann eine geeignete Absturz- sicherung für das Produkt am dafür vorgesehenen Befestigungspunkt angebracht werden. Arbeiten in der Höhe dürfen nur durch geschultes Per- sonal mit Kenntnissen zu Werkzeugsicherheit und Ver- wendung von Werkzeugen in der Höhe durchgeführt werden. Grüne LED Zustand Erklärung An Betriebsbe- reitschaft Normalzustand sobald Ste- cker am Netz, auch wäh- rend der Benutzung. Blinken Thermische Überlast Warnung vor und Signali- sierung von einer thermischen Überlastab- schaltung. Zusätzlich wird der Benutzer durch ein stärkeres Einbrechen der Drehzahl (Leistungsbe- grenzung) gewarnt. Aus Fehler Wenn die grüne LED aus ist, liegt ein Fehler vor, z. B. Netzkabel defekt.25

Verwenden Sie nur Absturzsiche- rungen welche die nachstehenden Kriterien erfüllen. Andernfalls kann es zu schweren oder tödlichen Verletzungen kommen. – Verwenden Sie nur Absturzsicherungen welche die aktuell gültige Anforderung nach ANSI/ISEA 121 erfüllen und eine gestreckte Gurtlänge von maximal 1,2 m nicht überschreiten. – Beachten Sie, dass das Gesamtgewicht des Elek- trowerkzeugs inklusive montiertem Zubehör nicht die zulässige Maximallast der Absturzsicherung überschreitet. Beachten Sie die Sicherheitshinweise und Anweisungen die der Absturzsicherung beiliegen. Prüfen Sie die Absturzsicherung vor jedem Gebrauch auf Beschädigungen wie angeschnittenes, angeris- senes oder ausgefranstes Gewebe und beschädigte Nahtstellen. Beschädigte Absturzsicherungen dürfen nicht verwendet werden und sind sofort zu ersetzen. Prüfen Sie den Befestigungspunkt am Elektrowerkzeug vor jedem Gebrauch auf festen Sitz und Beschädi- gungen wie Risse und scharfe Kanten. Lose oder beschädigte Befestigungspunkte dürfen nicht zur Befes- tigung von Absturzsicherungen verwendet werden. Verwenden Sie die Absturzsicherung nicht zur Eigensi- cherung und befestigen Sie diese nicht an sich selbst. Versuchen Sie nicht ein abstürzendes Elektrowerkzeug aufzufangen. Verwenden Sie die Absturzsicherung nicht in der Nähe von sich bewegenden Teilen. Die Absturzsicherung könnte sich darin verfangen und große Gefahren verur- sachen. Prüfen Sie vor dem Einsatz der Absturzsicherung den festen Sitz lösbarer Teile am Elektrowerkzeug. Vergewissern Sie sich, dass die Benutzung einer Absturzsicherung die Nutzung des Elektrowerkzeugs und dessen Schutzeinrichtungen nicht beeinträchtigt. Verbinden Sie die Absturzsicherung nur in der hier dar- gestellten Weise am dafür vorgesehenen Befestigungs- punkt des Elektrowerkzeugs (siehe Seite 6). Instandhaltung und Kundendienst. Bitte beachten Sie, dass Elektrowerkzeuge grund- sätzlich nur durch Elektrofachkräfte repariert, gewartet und geprüft werden dürfen, da durch unsach- gemäße Instandsetzung erhebliche Gefährdungen für den Benutzer entstehen können. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungs- schlitze mit trockener und ölfreier Druckluft aus. Bei Bearbeitung gipshaltiger Materialien kann sich Staub im Innern des Elektrowerkzeugs und am Schaltelement absetzen und in Verbindung mit Luftfeuchtigkeit aus- härten. Das kann zu Beeinträchtigungen am Schaltme- chanismus führen. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsöffnungen und das Schaltelement mit trockener und ölfreier Druckluft aus. Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle. Wenden Sie sich mit reparaturbedürftigen FEIN Elek- trowerkzeugen und Zubehören bitte an Ihren FEIN Kundendienst. Die Adresse finden Sie im Internet unter www.fein.com. Erneuern Sie Aufkleber und Warnhinweise am Elek- trowerkzeug bei Alterung und Verschleiß. Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com. Verwenden Sie nur Originalersatzteile. Folgende Teile können Sie bei Bedarf selbst austau- schen: Einsatzwerkzeuge, Zusatzhandgriff, Spannflansche, Schutzhaube, Handschutz Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entspre- chend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Associa- tion) und nur für Produkte, die für den EU- oder EFTA- Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zei- chen seine Gültigkeit. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit. Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen. Nur für Deutschland: Elektrogesetz. Information für Endverbraucher zum Elektro- und Elektronikgerätegesetz (ElektroG). Hier sind die wich- tigsten Informationen zusammengestellt. WARNUNG26

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Alt- geräten haben diese einer vom unsortierten Siedlungs- abfall getrennten Erfassung zuzuführen. Für die Entsorgung von Altgeräten gibt es Sammel- und Rück- gabesysteme. Altgeräte gehören nicht in den Hausmüll!

2. Batterien, Akkus und Lampen

Altbatterien und Altakkumulatoren, die nicht vom Alt- gerät umschlossen sind, sowie Lampen, die zerstö- rungsfrei aus dem Altgerät entnommen werden können, müssen im Regelfall durch den Besitzer vor der Entsorgung vom Altgerät getrennt werden. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wieder- verwendung unter Beteiligung eines öffentlich-recht- lichen Entsorgungsträgers zugeführt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten kön- nen diese bei den Sammelstellen der öffentlich-recht- lichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahme- pflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m

für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m

, die mehrmals pro Jahr oder dauerhaft Elektro- und Elek- tronikgeräte anbieten und auf dem Markt bereitstellen. Händler, welche Elektro- und Elektronikgeräte via Fernkommunikationsmitteln vertreiben sind ebenfalls zur Rücknahme verpflichtet, sofern die Lager- und Ver- sandflächen für Elektro- und Elektronikgeräte mindes- tens 400 m

betragen oder die gesamten Lager- und Versandflächen mindestens 800 m

betragen. Vertrei- ber haben die Rücknahme grundsätzlich durch geeig- nete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Bei rück- nahmepflichtigen Vertreibern besteht die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes dann, wenn ein neues gleichartiges Gerät, das im Wesent- lichen die gleichen Funktionen erfüllt, an einen Endnut- zer abgegeben wird. Für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG („Wärmeüberträ- ger“, „Bildschirmgeräte“ oder „Großgeräte“ mit einer äußeren Abmessung > 50 Zentimeter) kann bei Auslie- ferung eines neuen Gerätes an einen privaten Haushalt, das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Ver- trieb unter Verwendung von Fernkommunikationsmit- teln, nämlich. Zu einer entsprechenden Rückgabe- Absicht werden Endnutzer beim Abschluss eines Kauf- vertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

4. Herstellerseitige Möglichkeiten der Rückgabe von

Altgeräten Die Fein GmbH gehört dem genehmigten Rücknahme- system der Stiftung EAR an. Dadurch sind wir in der Lage eine flächendeckende Rücknahme von Altpro- dukten (gem. ElektroG) anzubieten. Fein bietet Ihnen selbstverständlich auch die Möglich- keit Maschinen, Batterien und Akkus von Fein direkt zurückzunehmen, wenn diese das Ende ihrer Lebens- dauer erreicht haben. Sollten Sie von diesem Service Gebrauch machen wollen, können Sie das entspre- chende Produkt an uns zurückschicken.

5. Datenschutz-Hinweis

Altgeräte können sensible personenbezogene Daten enthalten. Jeder Endnutzer ist für das Löschen dieser personenbezogenen Daten auf den zu entsorgenden Altgeräten eigenverantwortlich.

6. Bedeutung des Symbols

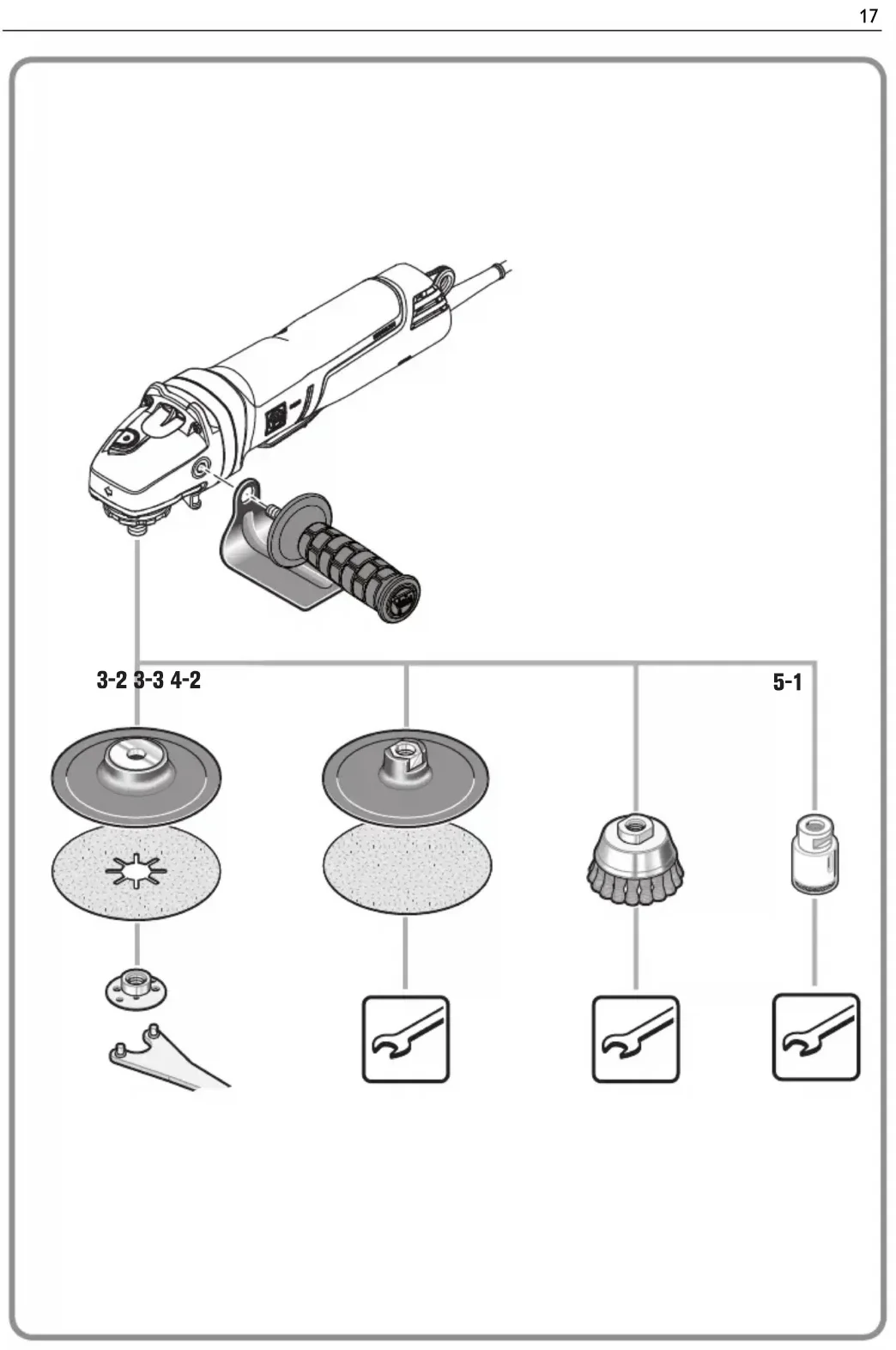

„durchgestrichene Mülltonne“ Das auf Elektro- und Elektronikgeräten abgebildete Symbol einer durchgestrichenen Mülltonne weist dar- auf hin, dass das jeweilige Gerät am Ende seiner Lebens- dauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist. Zubehörauswahl (siehe Seite 16/17). Verwenden Sie nur original FEIN-Zubehör. Das Zube- hör muss für den Elektrowerkzeug-Typ bestimmt sein. A-1 Schutzhaube zum Trennen, Typ A B-1 Schutzhaube zum Schleifen, Typ B B-3 Schutzabdeckung zum Trennen 1-1 Schruppscheibe, Typ 27 2-1 Trennscheibe (nur mit montierter Schutzabdeckung verwenden) 3-1 Lamellenschleifteller 3-2 Stützteller für Fiberschleifscheiben, Fiberschleif- scheiben (nur mit dem mitgelieferten Stützteller-Spannmit- tel anbringen) 3-3 Schleifteller mit Klett, Haft-Schleifblätter, Haftschleifvlies, Schwämme (verwenden Sie einen passenden Gabelschlüssel) 4-1 Stahldraht-Kegelbürste 4-2 Stahldraht-Topfbürste, Lamellenschleifräder (verwenden Sie einen passenden Gabelschlüssel) 5-1 Diamantlochschneider (verwenden Sie einen passenden Gabelschlüssel)27
